Теплоаккумулятор для отопления: назначение, критерии при выборе, схема подключения

Разновидности аккумулирующих моделей

Накопители функционируют одинаково, но различаются своей конструкцией, поэтому выделяют следующие виды накопительного устройства:

пустотелый (не имеет внутреннего теплообменника);
с 1 или 2-мя теплообменниками (обеспечивает корректную работу агрегата);
со встроенным бойлером небольшого диаметра.

Пустотелые теплоаккомуляторы – самые простые, имеют низкую стоимость. Их можно подсоединить к одному или нескольким агрегатам. Также можно установить дополнительный греющий элемент, который функционирует на электроэнергии. Теплоаккумулятор гарантирует хороший прогрев жилого помещения, уменьшает вероятность перегрева носителя тепла и осуществляет безопасное функционирование системы. Теплоаккумулятор с одним или двумя змеевиками – это передовой тип устройства с широким спектром использования. Теплообменник, который находится вверху, отбирает тепловую энергию. Тот, который внизу, интенсивно прогревает буферную емкость.

Тепловой буферный агрегат стоит значительно дороже, чем пустотелый, но это вполне оправдано. Устройство значительно увеличивает функциональность и эффективность работы системы. Накопитель со встроенным баком накапливает вырабатываемое сверх нормы тепло и снабжает горячей водой.

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

«пустым» – простая утепленная емкость с прямым подключением;
со змеевиком или регистром труб в качестве теплообменника;
со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Теплоаккумулятор для котлов: расчет емкости бака

Теплоаккумулятор, как правило, представляет собой некий цилиндр из нержавеющей или черной стали. Его объем может достигать несколько тысяч литров. Причем чем больше литраж, тем больше габариты устройства.

Учитывая размеры дома и наличие свободного места нужно правильно подобрать тепловой бак.

Рассчитать его размеры можно так:

Взять за основу соотношение 25-50 л жидкости на 1 кВт мощности установки;
Умножить площадь отапливаемого помещения на 4 и получить нужный объем бака.

Кстати, при расчете емкости теплового аккумулятора нужно учитывать потребление тепла в пиковые часы. Если оно сильно разнится со среднечасовым и происходит длительное время, то бак нужно приобретать с большим объемом, чем получилось при расчетах.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
затем вода поступает по трубам в радиаторы;
обратка возвращается в ТА, а затем сразу в котел.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

увеличивается время прогрева помещения;
больший объём контура, что делает заполнение его антифризом дороже;
более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

ГВС;
низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

электросеть;
солнечные батареи.

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Как правильно рассчитать объем

Перед покупкой следует вычислить объем бака, который сможет обеспечить рациональный обогрев вашего дома. Если буферную ёмкость вы монтируете вместе с системой отопления, то для начала соберите данные:

Площадь дома.
Тепловые потери при различных значениях температуры воздуха (кВт/ч).
Объем воды, которая проходит по системе за 1 ч при минимальном значении температуры.
Чтобы использовать ёмкость в периоды отключения котла, посчитайте, на сколько часов максимально вы собираетесь его выключать. Полученное число умножьте на величину из пункта 3.

Важно правильно высчитать подходящий объем емкости Если система отопления установлена, тогда рассчитать объем бака легче. В таком случае вы опытным путём можете установить количество воды и временной отрезок между топками в самые холодные периоды (в случае с твердотопливным котлом)

Чтобы из этих данных получить подходящий размер ёмкости, просто их перемножьте. Для дома площадью около 200 кв. м, как правило, используется котел мощностью 25-32 кВт. Из описанной формулы объем теплоаккумулятора должен составить 1 тыс. л. Именно такой расход нагретой жидкости в системе нужен при температуре -25 C, хотя в более тёплые дни вам понадобится меньше.

Против скачков в давлении водоснабжения

Водопроводная сеть часто бывает нестабильной, поэтому элементы системы отопления, использующие ее, могут страдать от скачков давления. Чтобы обезопасить технику, используется гидроаккумулятор для системы отопления. Часто его сравнивают с мембранным расширительным баком, но не все знают, что это не одно и то же.

Гидроаккумулятор в системе отопления

Мембранный бак используется для того чтобы сгладить расширения теплоносителя (воды). А для питьевой воды используется гидроаккумулятор для системы отопления схема установки которого служит для поддержания запаса воды, поддержания необходимого напора, защиты системы от гидроударов.

Расчет теплового аккумулятора

Емкость для накопления тепловой энергии можно как приобрести в готовом виде, так и сделать самостоятельно. Но возникает закономерный вопрос: а какой вместительности должен быть резервуар? Ведь маленький бак не даст должного эффекта, а слишком большой влетит в копеечку. Ответ на этот вопрос поможет найти расчет теплового аккумулятора, но сначала надо определить исходные параметры для вычислений:

тепловые потери дома или его квадратура;
длительность бездействия основного источника тепла.

Определим вместительность аккумулирующей емкости на примере стандартного дома площадью 100 м2, для обогрева которого требуется количество тепла в размере 10 кВт. Предположим, что чистое время простоя котла составляет 6 часов, средняя температура теплоносителя в системе – 60 °С. По логике, в промежуток времени, пока отопительный агрегат бездействует, аккумулятор должен отдавать в систему 10 кВт каждый час, всего выходит 10 х 6 = 60 кВт. Это количество энергии, что следует накопить.

Поскольку температура в баке должна быть как можно выше, для вычислений примем значение 90 °С, на большее бытовые котлы все равно неспособны. Потребная емкость теплового аккумулятора, выраженная в массе воды, рассчитывается так:

Q – количество накапливаемой тепловой энергии, у нас это 60 кВт;
0.0012 кВт / кг ºС – это удельная теплоемкость воды, в более привычных единицах измерения — 4.187 кДж / кг ºС;
Δt – разница между максимальной температурой теплоносителя в резервуаре и отопительной системе, ºС.

Итак, водяной аккумулятор должен вмещать 60 / 0.0012 (90 – 60) = 1667 кг воды, по объему это примерно 1.7 м3. Но тут есть один момент: расчет производится при самой низкой температуре на улице, что бывает нечасто, исключая северные регионы. Кроме того, по истечении 6 часов вода в баке остынет только до 60 ºС, значит, при отсутствии холодов аккумулятор можно «разряжать» и дальше, пока температура не упадет до 40 ºС. Отсюда вывод: для дома площадью 100 м2 хватит накопительной емкости объемом 1.5 м3, если котел будет бездействовать 6 часов.

Что представляет собой теплоаккумулятор для котла отопления

Теплоаккумулятор представляет собой герметично закрытый бак, сделанный из черной стали. Она имеет четыре патрубки, к которым соединяются трубопроводы отопительной системы. Два патрубка находятся на верхней стороне, и еще два расположены на нижней стороне. Когда котел работает на полной мощности, он выделяет огромное количество энергии.

Но система не всегда нуждается в такой энергии. В этом случае буферная емкость просто забирает излишки тепла, затем возвращает его в систему, когда в ней не хватает тепла. Далее будет рассмотрен принцип работы теплоаккумулятора.

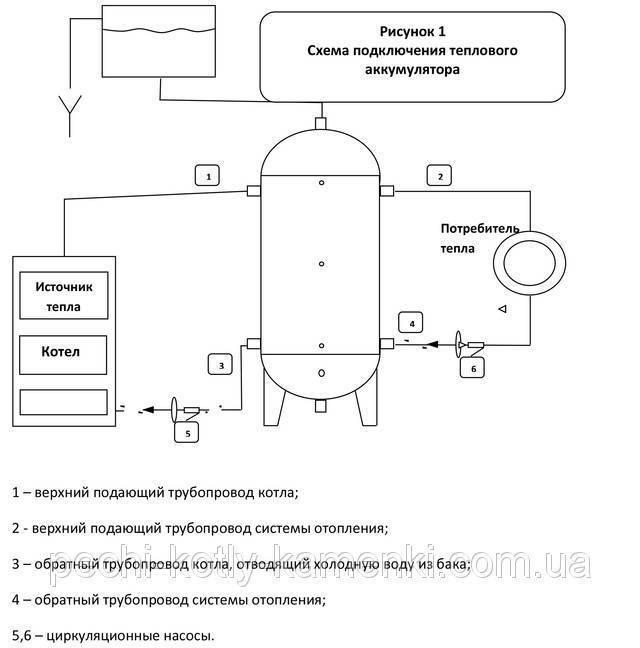

Как уже было сказано, устройство имеет два патрубка на верхней стороне, и еще два патрубка на нижней стороне. К одной из верхних патрубков подключается труба, по которой жидкость поступает в аккумулятор тепла. К одной из нижних патрубков подходит обратный трубопровод, по которому жидкость уже низкой температуры из бака поступает в котел. На этом трубопроводе устанавливается циркуляционный насос, который выкачивает всю холодную воду из бака, и направляет в котел. Так завершается первый контур.

Работает он следующим образом: когда котел приступит к действию, нагретая вода поступает в теплоаккумулятор, в которой имеется холодная вода. Из-за разницы температур они не смешиваются. Горячая вода будет оставаться сверху, а холодная вода — снизу. В это время включают насос, который начинает выкачивать холодную воду и направлять ее в сторону котла. Как только теплоаккумулятор наполняется горячей водой, циркуляционный насос прекращает свою работу.

Ко второму верхнему патрубку подходит труба, по которой вода выходит из бака и поступает в потребители, то есть в радиаторы. Ко второму нижнему патрубку подключается трубопровод, по которому вода из радиаторов поступает в аккумулятор тепла. На этом трубопроводе имеется циркуляционный насос. Так завершается второй контур.

В тот момент, когда котел прекращает свою работу, в теплоаккумуляторе уже имеется запас горячей воды. Насос направляет воду из системы отопления в сторону бака, которая, вследствие своей тяжести, остается в нижней части емкости, вытесняя горячую воду. Горячая вода выходит из бака через верхний патрубок, и поступает в радиаторы. Так, даже тогда, когда котел не работает, система снабжается горячей водой.

Это и есть весь принцип работы теплоаккумуляторов. Если говорить более коротко, то принцип работы заключается в следующем: бак накапливает лишнее тепло в себе, и отдает его системе, когда этого тепла не хватает.

Не во всех случаях рекомендуется использовать теплоаккумуляторы.

Далее будут представлены случаи, когда есть необходимость в установлении буферной емкости, и когда, все же, не рекомендуется устанавливать такую емкость.

Необходимо устанавливать:

Когда в отопительной системе используется твердотопливный котел. Не у всех есть возможность постоянно следить за горением топлива в топке. В этом случае бак может сгладить скачки, и держать температуру в помещении на постоянной отметке.
Если котел работает на электроэнергии, а тарифы на электричество различаются в разные времена суток. В этом случае бак может накопить тепло в те периоды, когда тарифы низкие.
Если источником энергии являются солнечные коллекторы. Бак накопит тепло в дневное время, и отдает его в ночное время, когда коллектор не работает.

В следующих случаях нет необходимости в использовании теплоаккумуляторов:

Когда тепло нужно лишь на короткое время. В этом случае нет необходимости греть помещение теплом, накопленным баком.
Если в системе источником тепла является газовый котел. Здесь теплоаккумулятор будет лишним.

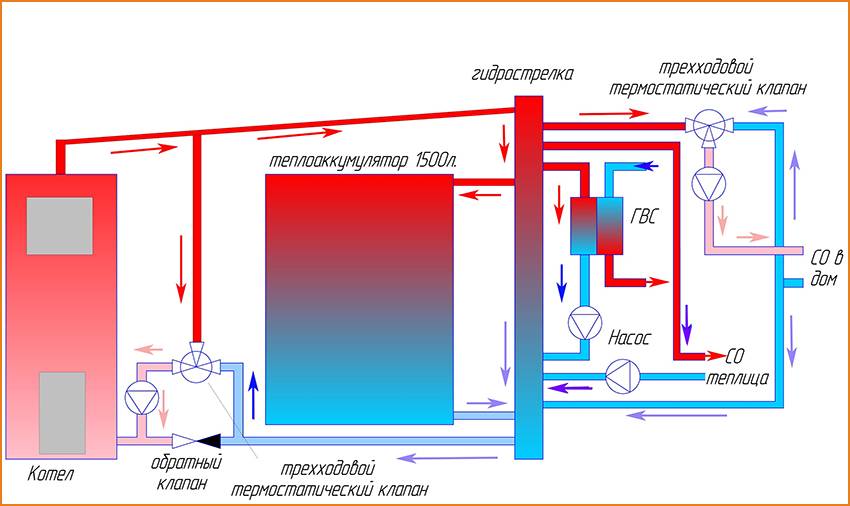

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Схема буферной емкости-аккумулятора тепла системы отопления, из нескольких баков

Некоторые умельцы делают сами или заказывают на стороне изготовление буферных баков из отрезков стальных труб большого диаметра — 300-800 мм. После установки на место баки утепляют.

Такие баки часто обходятся значительно дешевле, чем готовые буферные емкости, которые продаются на строительном рынке. Отсутствие защиты от коррозии в таких самодельных баках частично компенсируется увеличенной толщиной металла стенки.

Для защиты от электрохимической коррозии бак рекомендуется заземлить, а внутри бака разместить магниевый анод от промышленного водонагревателя.

Буферную емкость необходимого объема можно получить, соединив трубами два и более баков меньшего размера.

Верхнюю и нижнюю части баков соединяют между собой трубами диаметром не менее чем полтора дюйма.

Получается батарея баков, соединенных между собой подобно секциям батареи отопления.

К котловому и отопительному контурам батарея из баков подключается по диагональной схеме. Такое соединение обеспечивает одинаковое распределение температуры воды во всех баках буферной емкости.

Последний бак в батарее (бак № 2 на схеме) может выполнять функции гидравлического разделителя между радиаторной системой отопления и теплыми полами.

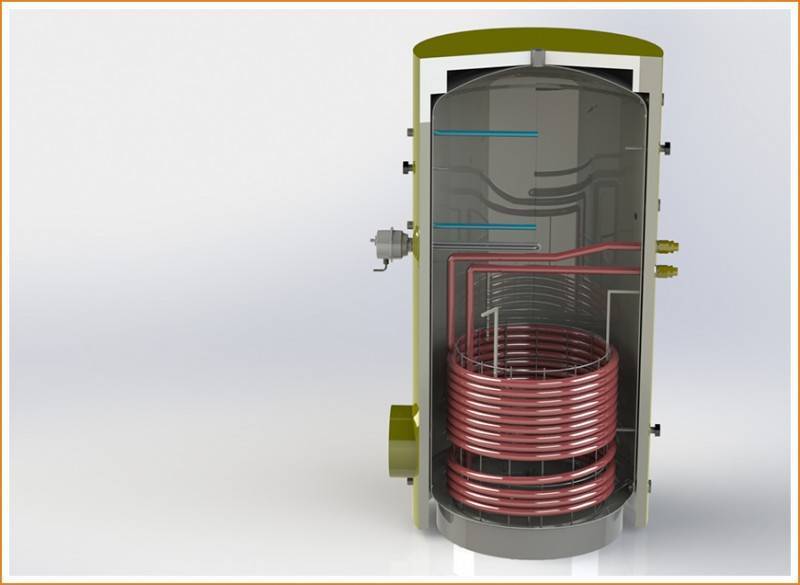

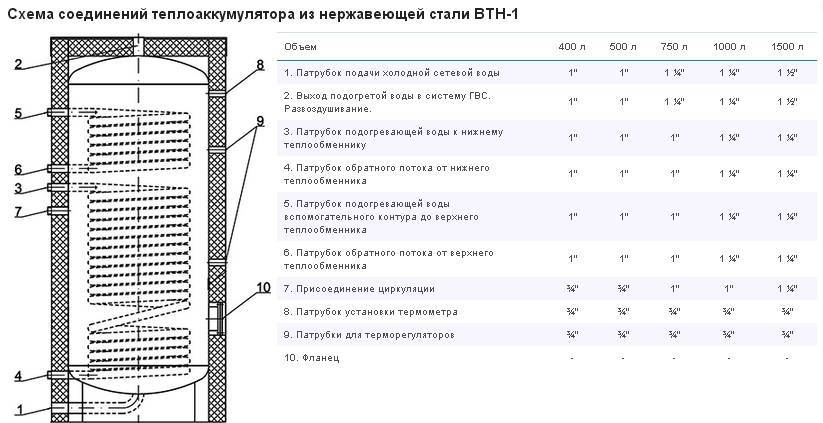

Устройство теплоаккумулятора

Основа накопителя – это обычный бак, снизу и сверху имеющий парубки, к которым крепится змеевик. Внизу бак соединяется с источником тепла, а вверху – с отопительной системой. Агрегат отличается высокой теплоемкостью воды. Аккумулятор работает по определенному принципу.

В боковых стенках бака есть две трубы. Одна является проводником холодной воды от водопровода, вторая нужна для теплового носителя, чтобы тот поступал в радиаторы отопления.

Верхний змеевик соединяют с трубой, через которую идет холодная вода, а нижний – с патрубком горячей воды.

Принцип работы

Горячая вода циркулирует через змеевик и нагревает жидкость, находящуюся в баке-теплоаккумуляторе. Если котел выключается, вода в трубах постепенно остывает, но циркуляция продолжается. Прохладная жидкость, поступающая в накопитель, начинает выталкивать имеющийся там горячий накопитель в систему отопления, за счет чего помещения продолжают обогреваться какое-то время, даже если котел выключен.

Чтобы теплоноситель двигался по трубе, нужно укомплектовать бак циркулярным насосом.

Расчет объёма накопителя тепла

Объем теплоаккумулятора для отопления

Как мы уже упомянули ТА маленького объёма использовать нецелесообразно, при этом слишком большие резервуары также не всегда уместны. Вот и назрел вопрос о том, как рассчитать нужный объём ТА. Очень хочется дать конкретный ответ, но, к сожалению, его не может быть. Хотя приблизительный расчет теплоаккумулятора для отопления все же есть. Допустим, вы не знаете, какие теплопотери вашего дома и узнать не можете, например, если он еще не построен. Кстати, чтобы сократить теплопотери, нужно утеплить стены частного дома под сайдинг . Подобрать бак можно исходя из двух величин:

площадь отапливаемого помещения;
мощность котла.

Методы расчета объёма ТА: площадь помещения х 4 или мощность котла х 25.

Именно эти две характеристики являются определяющими. Разные источники предлагают свой способ расчета, но по факту эти два метода тесно взаимосвязаны. Предположим мы решили рассчитать объем теплоаккумулятора для отопления, отталкиваясь от площади помещения. Для этого нужно квадратуру отапливаемого помещения умножить на четыре. К примеру, если у нас есть маленький дом в 100 м кв, то понадобится бак 400 литров. Такой объём позволит сократить загрузку котла до двух раз в сутки.

Несомненно, и так есть пиролизные котлы, в которые закладывается топливо дважды в сутки, только в этом случае принцип работы немного отличается:

топливо разгорается;
уменьшается подача воздуха;
начинается процесс тления.

В этом случае, когда топливо разгорается, температура в контуре начинает интенсивно повышаться, а потом тление поддерживает воду тёплой. Во время этого самого тления много энергии улетучивается в трубу. Помимо этого если твердотопливный котел работает в тандеме с негерметичной системой отопления, то при пиковой температуре расширительный бак иногда закипает. В нем в прямом смысле слова начинает кипеть вода. Если трубы сделаны из полимеров, тогда это просто губительно для них.

В одной из статей про полимерные трубы мы рассказывали об их характеристиках . ТА забирает часть тепла и бак может закипеть только после того, как резервуар зарядится полностью. То есть возможность закипания, при правильном объёме ТА, стремится к нолю.

Теперь попробуем рассчитать объём ТА, исходя из количества киловатт в нагревателе. Кстати, этот показатель рассчитывается на основании квадратуры помещения. На 10 м берется 1 кВт. Выходит, что в доме 100 м кв должен стоять котел минимум в 10 киловатт. Так как расчет всегда делается с запасом, то можно предположить, что в нашем случае будет стоять 15 киловаттный агрегат.

Если не учитывать количество теплоносителя в радиаторах и трубах, то один киловатт котла может нагревать приблизительно 25 литров воды в ТА. Поэтому и расчет будет соответствующим: нужно мощность котла умножить на 25. В итоге мы получим 375 литров. Если сравним с предыдущим расчетом, то результаты очень близки. Только это с тем учетом, что мощность котла будет рассчитываться с зазором хотя бы в 50%.

Помните, чем больше ТА, тем лучше. Но в этом деле, как и в любом другом, нужно обходиться без фанатизма. Если вы поставите ТА на две тысячи литров, то нагреватель просто не справиться с таким объёмом. Будьте объективны.

Интересное по теме:

Тёплый пол в деревянном доме
Дымоход для газового котла. Бездымоходные кот.
Некоторые нюансы по выбору и монтажу циркуляц.
Электрокотлы своими руками

Расчет объема теплоаккумулятора

Мы вплотную подошли к самому сложному вопросу – к расчету необходимого объема теплоаккумулятора. Для этого мы воспользуемся следующей формулой – m=W/(K*C*Δt). Буквой W обозначается количество избыточного тепла, K – это КПД котла (указываем десятичной дробью), C – теплоемкость воды (теплоносителя), а Δt – разница температур, определяемая путем вычитания температуры теплоносителя на обратной трубе из температуры на подающей трубе. Например, она может составить 80 градусов на выходе и 45 на обратке – итого получаем Δt=35.

Для начала рассчитаем количество избыточного тепла. Предположим, что на дом площадью 100 кв. м. нам необходимо 10 кВт тепла в час. Время горения на одной закладке дров составляет 3 часа, а мощность котла составляет 25 кВт. Следовательно, за 3 часа котел выработает 75 кВт тепла, из которых на отопление необходимо отправить всего 30 кВт. Итого у нас остаются 45 кВт избыточного тепла – этого хватит еще на 4,5 часа обогрева. Чтобы не потерять данное тепло и не снижать количество загружаемых дров (иначе мы банально перегреем систему), следует воспользоваться теплоаккумулятором.

Что касается теплоемкости воды, то она составляет 1,164 Вт*час/кг*°С – если не разбираетесь в физике, просто не вдавайтесь в подробности. И помните, что если вы будете использовать другой теплоноситель, то его теплоемкость будет другой.

Проведя необходимые вычисления, используя наши советы, Вы без труда сможете подобрать модель, наиболее точно удовлетворяющую все Ваши запросы.

Итого у нас есть все четыре значения – это 45000 Вт тепла, КПД котла (предположим, 85%, что в дробном исчислении будет 0,85), теплоемкость воды 1,164 и разница температур в 35 градусов. Проводим вычисления – m=45000/(0,85*1,164*35). При данных цифрах объем получается равным 1299,4 литра. Округляем и получаем емкость теплоаккумулятора для нашей системы отопления равную 1300 литрам.

Если не получается провести расчеты самостоятельно, воспользуйтесь специальными калькуляторами, вспомогательными таблицами или помощью специалистов.

Для чего нужны топливные аккумуляторы?

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

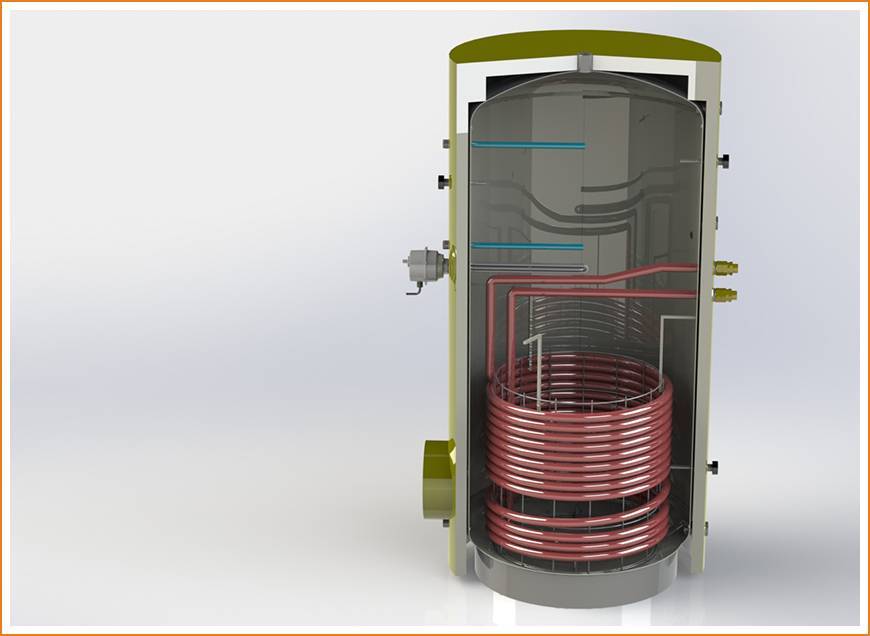

Конструкция

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

Простые – не имеющие внутри дополнительных узлов.
Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

Разновидности теплоаккумуляторов

Аккумулятор тепла для системы отопления представляет собой вместительный бак, оснащенный солидной теплоизоляцией – именно она отвечает за минимизирование теплопотерь. С помощью одной пары патрубков аккумулятор подключается к котлу, а с помощью другой пары – к системе отопления. Также здесь могут быть предусмотрены дополнительные патрубки для подключения контура ГВС или дополнительных источников тепловой энергии. Давайте разберем основные виды теплоаккумуляторов для систем отопления:

При наличие циркуляционного насоса появляется возможность использовать сразу несколько буферных баков, что позволяет равномерно прогревать сразу несколько помещений.

Буферная емкость – представляет собой простейший бак, лишенный внутренних теплообменников. Конструкция предусматривает использование одного и того же теплоносителя в котле и батареях, при одинаковом допустимом давлении. Если планируется пропускать через котел один теплоноситель, а по батареям другой, следует подключить к теплоаккумулятору внешний теплообменник;

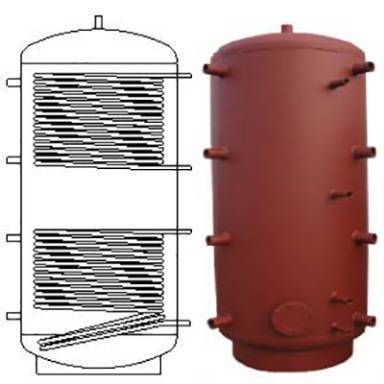

Тепловые аккумуляторы для индивидуального отопления с нижним, верхним или сразу с несколькими теплообменниками – такие теплоаккумуляторы позволяют организовать два самостоятельных контура. Первый контур представляет собой бак, подключенный к котлу, а второй – контур отопления с батареями или конвекторами. Теплоносители здесь не смешиваются, в обоих контурах может быть разное давление. Нагрев ведется с помощью теплообменника;
С проточным теплообменником контура ГВС или с баком – для организации горячего водоснабжения. В первом случае вода может потребляться весь день и равномерно. Вторая схема предусматривает накопление воды с целью ее быстрой отдачи в определенное время (например, вечером, когда все принимают душ перед сном) – аналогичным образом устроены бойлеры косвенники, накапливающие воду.

Конструкция теплоаккумуляторов для отопления может быть самой разной, выбор подходящего варианта зависит от сложности отопительной системы, ее характеристик и количества источников горячего теплоносителя.

Некоторые теплоаккумуляторы оснащаются ТЭНами с термостатами, что позволяет обеспечить потребителей теплом в ночное время, когда теплоноситель уже остыл, а подкинуть дрова в топку некому. Также они пригодятся при использовании тепловых насосов и солнечных батарей.

Выбор теплоаккумулятора: на что обратить внимание

Если речь идет о выборе теплоаккумулятора своими руками, то важно обязательно учитывать целый ряд особенностей и характеристики оборудования. Следует отметить, что от этого зависит не только цена, но еще и долговечность, производительность и безотказность работы оборудования

Промышленные теплоаккумуляторы

Среди основных рабочих параметров аккумуляторов теплоты можно выделить:

Габаритные размеры, вес, объем

Именно объему и весу следует уделять особое внимание в процессе подбора тепловых аккумуляторов. Как мы оговаривали ранее, объем бака подбирается в зависимости от мощности котла

Но, следует отметить, чем больше объем теплоаккумулятора, тем лучше, ведь удается добиться максимальной производительности и экономичности системы.

Нельзя не отметить, что если по каким-то причинам габариты баков аккумуляторов не позволяют установить их в доме (например, это касается объемных 2000-литровых емкостей), то можно заменить их на несколько, но уже меньшего объема;

Буферная емкость и ее тепловые характеристики

В том же случае, когда рабочее давление колеблется в пределах 4-8 бар, потребуется выбрать баки с торосферическими крышками. Конечно же, цена такой техники несколько выше, но и по своим характеристикам они более предпочтительны;

Материалы. Практически каждый твердотопливный теплоаккумулятор, изготовленный в странах Европы, состоит из обычной углеродистой стали, покрытой влагостойкой краской. Но, следует отметить, выбирать лучше всего баки из нержавеющей стали, устойчивые к коррозии и воздействию различных добавок, которые содержат теплоносители.

Обвязка аккумулятора для тепла

Емкость должна быть хорошо утеплена. Если это покупной теплоаккумулятор, нужно оценить толщину и качество внешней изоляции. Чем лучше и толще теплоизолятор, тем дольше будет сохраняться тепло. Благодаря особой структуре теплоизолятора теплоаккумулятор работает как термос. Толщина теплоизоляции в качественных моделях составляет около 10 см. Она закрывает окрашенный термостойкой краской корпус. Поверх теплоизоляции идет слой кожзаменителя. Самостоятельно утепление выполняется по той же схеме. Сначала бак красят краской, стойкой к высокой температуре, затем утепляют базальтовой ватой толщиной не менее 150 мм, а сверху закрывают фольгой.

Принцип работы и конструкция

Главная задача теплового аккумулятора – накапливать дополнительное тепло в своей емкости и в случае, если котел не сможет выделять энергию, выполнять эту функцию за него. Работа подобного устройства способна на несколько процентов снизить уровень потребления энергии, если оно монтируется в электрокотел, а это в свою очередь снижает денежные затраты владельца дома на электричество.

Работает данное оборудование, врезанное в твердотопливный котел следующим образом: при отсутствии источника тепловой энергии в котле, он свою работу прекращает, и соответственно вода в магистральных трубопроводах постепенно начинает остывать. Именно вода выдавливает из бака аккумулятора в систему горячий теплоноситель, что делает ее работу бесперебойной.
