Описание и характеристики ёмкости системы отопления: буферной, аккумулирующей, накопительной

Особенности эксплуатации твердотопливных котлов

Этот конденсат — вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Закрытый тип с естественной циркуляцией Также довольно простая схема обвязки с малым числом теплопотребителей.

Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Подразумевается, что в электрическом отопителе встроен собственный циркуляционный насос.

В системе отопления с использованием теплового аккумулятора выделяются следующие преимущества: защита котла от перегрева; работа с максимальной экономией энергоресурсов и увеличение КПД всей системы отопления; простота и удобство в пользовании котлом, возможность загружать его в любое время; обеспечение стабильной температуры на всей площади помещения; возможность обеспечивать дома горячим водоснабжением, не используя дополнительные водогрейные устройства. Эта жидкость передается напрямую через трубную магистраль к теплоизлучателям. Однако, случаются ситуации, когда к некоторым вычислениям приходится прибегать и самостоятельно. Подключение буферной ёмкости в контур передачи тепловой энергии повышает экономичность работы самого твердотопливного котла за счёт сбора и накопления тепла.

Топливом для них выступают уголь, дрова, пеллеты. При тщательном подборе рекомендуется максимально учитывать такие рекомендации: Чем значительнее показатель пикового теплопотребления отличается от установленного среднечасового, а также чем дольше оно длиться, тем и больше необходим объем бака для накопления в нем нужного тепла.

Первая стадия работы — котел загружен и запущен. Подсоединение пойдет на смесительный узел. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы. Если изолировать насосы со стороны котла, то можно слишком сильно их утеплить, а это недопустимо. Далее обеспечиваем слив и наполнение системы.

К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Для теплоаккумуляторов, рассчитанных на высокие показатели давления, обычно применяются емкости с тороидальными верхней и нижней крышками. Как подключить твердотопливный котел Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы.

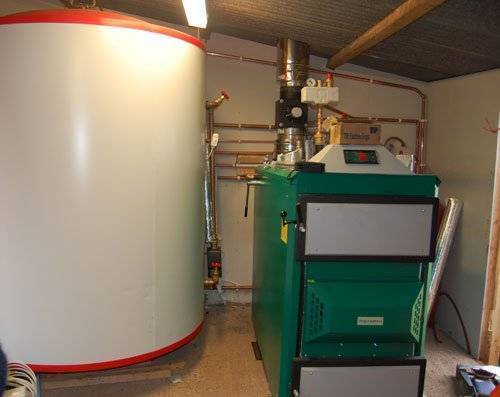

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы: Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле. Ответ на этот вопрос, а также описание всех вариантов стыковки агрегата с другим теплосиловым оборудованием вы сможете найти в данном материале. Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку. Обвязка твердотопливного котла с теплоаккумулятором

Блиц-советы

  • Теплоаккумуляторы на сегодняшний день набирают все большую и большую популярность во многом благодаря таким своим характеристикам, как эффективность и экономность.
  • Загружать топливо в котел, подключенный к системе отопления с интегрированным теплоаккумулятором, можно раз в сутки, а если конструкция будет более совершенной, то топливо придется добавлять один раз в несколько дней.
  • Первый запуск котла следует проводить в присутствии соответствующих специалистов. Они должны будут проконтролировать, насколько правильно работает вся система, есть ли циркуляция воды в отоплении, нет ли протечек, достаточно ли хорошо утеплен тепловой аккумулятор и так далее.
  • Теплоаккумулятор может прекрасно сочетаться с котлами, работающими на газе или на электричестве.

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Буферная емкость выполняет 2 функции: накапливает избытки теплоты и обогревает дом в периоды, когда котел бездействует. Теплоаккумулятор замещает отопительный агрегат в 2 случаях:

  1. При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
  2. Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.

Слева на фото – буферный резервуар 400 литров фирмы Drazice, справа – электрокотел Kospel в комплекте с накопителем горячей воды

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.

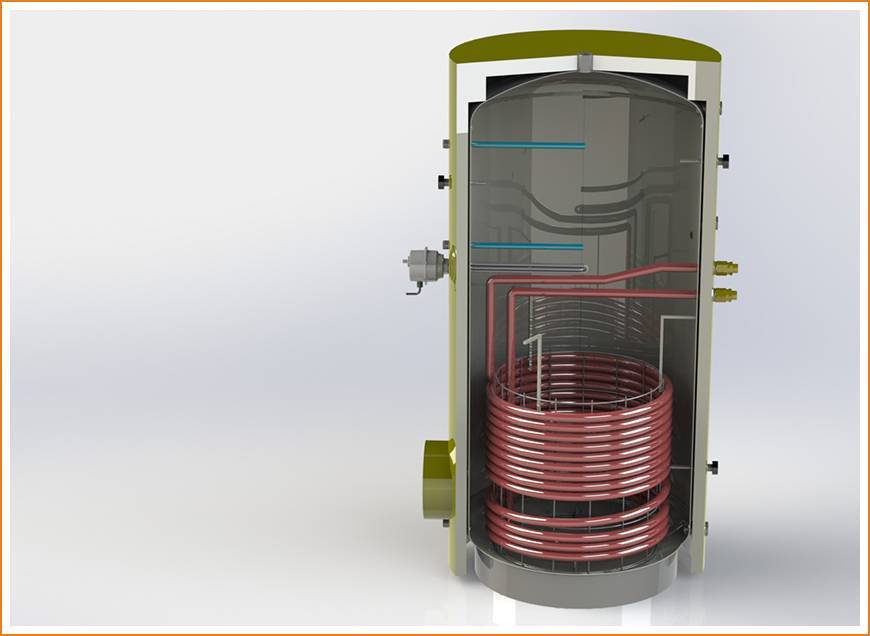

Как устроен аккумулятор тепла заводского изготовления

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

  • основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
  • теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
  • внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
  • присоединительные штуцера, врезанные в основную емкость;
  • погружные гильзы для установки термометра и манометра.

Нюансы подключения к системе отопления

Когда буферная емкость приобретается к существующей схеме, до подключения в общую систему отопления рекомендуется продумать вопрос, как вы внесете ее в котельную. Вероятно, придется снимать дверное полотно или даже расширять проем. Если площадки под бак, наполненный водой, по прочности окажется маловато, придется устраивать дополнительное фундаментное основание.

Обязательно ознакомьтесь с вариантами подключения выбранного вами буферного бака, монтажом нагревательных элементов, измерительных устройств, приборов для обеспечения безопасной эксплуатации. Здесь необходимо помнить, что соединения сварным способом запрещаются – только резьба или фланцы.

Эффективность работы вашего буферного устройства будет зависеть от толщины теплоизоляционного слоя и материала, из которого он будет устроен.

Рядом с баком необходимо установить предохранительный клапан и манометр.

На каждый используемый патрубок системы устанавливается запорный кран и прибор для визуального наблюдения за температурным режимом. Если в комплекте поставки такие элементы отсутствуют, их необходимо приобрести отдельно.

На некоторых моделях имеются воздухоотводчики, работающие в автоматическом режиме. В противном случае их докупают и устанавливают в специальное гнездо на верхней части бака или находящегося там же патрубка.

Не рекомендуется заниматься самостоятельным усовершенствованием буферных систем, чтобы не создать проблем для безопасного проживания.

Как сделать своими руками

Самый простой способ изготовления теплового аккумулятора для отопления своими руками подразумевает наличие готовой стальной бочки.

Бочка для теплоаккумулятора

Если же необходимая емкость отсутствует, то ее нужно сварить из стальных листов, толщина которых должны быть 2 мм. Если подключение теплоаккумулятора происходит в качестве гидравлического разделителя, то снизу нужно врезать два штуцера и сверху два, длина этих приспособлений должна быть идентичной толщине утеплителя. К нижним патрубкам необходимо присоединить тройники с термометрами. Далее бочку нужно обвернуть фольгой, а после утеплителем

Если же теплоаккумулятор параллельно будет использован в качестве нагрева горячей воды, то необходимо изготовить еще змеевик. Материалом выступает медная труба, диаметр которой составляет 20 мм.

Еще один способ, которому обыватели отдают большее предпочтение — это изготовление теплоаккумулятора из еврокуба ёмкостью 1000 литров. Рекомендуется использовать еврокубы, высокое качество которых подтверждено международным сертификатом качества.

Прежде чем начать изготавливать термоаккумулятор из еврокуба, следует помнить, что температура жидкости, которая будет находиться в такой резервуаре не должна превышать 72°С, поэтому стандартные еврокубы для отопительных систем с высокой температурой не подходят.

Для того, чтобы самостоятельно соорудить тепловой аккумулятор из еврокуба нужны следующие материалы:

  • еврокуб из пищевых материалов;
  • тэн 3000 Вт, 3 штуки;
  • футорка с прокладками G2″ на G1″1/4, 5 штук;
  • муфта D32 — G1 1/4″, 2 штуки;
  • адаптер-переходник G1″1/4, 2 штуки;
  • контргайка G1″1/4, 5 штук;
  • сгон G1″1/4 30 см, 2 штуки;
  • сантехнический лён или специальная паста;
  • герметик;
  • карданный ключ.

Теплоаккумулятор из еврокуба на 1000 л

Сборка осуществляется следующим способом:

  1. Дрелью в корпусе контейнера нужно сделать врезку под тэны, далее в отверстия вставить футорки с применением прокладок и силиконового клея-герметика, с внутренней стороны закрепить футорки контргайками и установить тэны.
  2. Затем необходимо обеспечить подачу воды в теплообменник, это осуществляется при помощи штатной сливной горловины через переходники.
  3. Следующий этап: в верхнюю часть еврокуба врезается “обратка” и подключается, после чего нужно разметить место под врезку и установку теплообменника, а также врезать футорки и вкрутить в них сгоны.
  4. С внутренней стороны сгонов надо прикрутить муфты для подсоединения гофру, затем ее закрепить и равномерно распределить по объему теплового аккумулятора для отопления.
  5. Подключая тепловой аккумулятор, на место монтажа устройства нужно установить лист ЭППС, толщина которого должна составлять 10 см, а также по задней стенке проложить ПСБ толщиной 15 см.

Утепляется тепловой аккумулятор при помощи 10 сантиметрового листового пенопласта. Его нужно приклеить к корпусу еврокуба.

Помимо твердотопливных котлов, использовать теплоаккумулятор выгодно для газовых и электрических отопительных устройств:

  • Используя газовые котлы, экономия достигается из-за переменного использования теплоаккумулятора и самого котла. При этом газ расходуется в меньших количествах, так как включается намного реже.
  • Для электрокотлов теплоаккумулятор достаточно включать на полную мощь только в ночью, так как тарифы на электроэнергию в это время намного ниже.  В дневное время, когда котел отключен, обогрев осуществляется за счет тепла, которое накопилось за ночь.

Для чего нужны топливные аккумуляторы?

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

Конструкция

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

  • Простые – не имеющие внутри дополнительных узлов.
  • Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

Утепление

В качестве теплоизолирующего материала можно использовать:

  1. Пенопласт толщиной в 10 см и плотностью 25кг/м3. Этот материал очень удобный в использовании. Его легко клеить к металлическим стенкам и просто прорезать отверстия для патрубков.
  2. Минеральная вата толщиной 10 см и плотностью 135-145 кг/м3. Ее проблематичнее прикрепить к устройству.
  3. Рулонный утеплитель ISOVER. Его используют для круглых баков, изготовленных из бочек. Прикрепить материал к бочке трудно, особенно в нижней ее части.

Лучшим вариантом для утепления выступает материал, который не выделяет при нагревании ядовитых испарений. Пенопласт, к сожалению, не подходит под это условие. А минеральная вата не должна содержать фенолформальдегидных смол. Идеальный вариант для утепления – базальтовая вата.

Типы буферных емкостей

  • Функционалом. Данное устройство может выполнять только аккумулирующую функцию или одновременно с этим, играть роль бойлера косвенного нагрева для создания ГВС в доме.
  • Количеством патрубков, наличие которых зависит от сложности конфигурации СО.
  • Наличием ТЭНов, которые делают возможным использование буферной емкости, как полноценного электрокотла.
  • Наличием дополнительного теплообменника, предназначенного для нагрева теплоносителя от альтернативных источников тепла (солнечных коллекторов).

Теплоакумулятор для твердотопливных котлов может давать возможность разделения внутреннего объема бака горизонтальными перегородками для контроля за температурой воды в каждом отдельном сегменте устройства.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

  • Твердотопливные котлы длительного горения с водяным контуром — отечественные производители
  • Твердотопливные котлы длительного горения с водяным контуром — зарубежные производители

Принцип работы

Для сглаживания колебаний напряжения в сети или защиты от его кратковременного пропадания используется принцип двойного преобразования, состоящий в следующем:

  1. Корректируемое переменное напряжение подается на сетевой фильтр, сглаживающий резкие колебания за счет ограничения ВЧ гармоник.
  2. Оно поступает на диодный мостик, преобразующий переменную составляющую в постоянную.
  3. При необходимости часть выпрямленного тока расходуется на схему зарядки дежурного аккумулятора, используемого в ситуации, когда напряжение пропадает на длительное время.
  4. Основная его часть поступает на инвертор, в котором осуществляется обратное преобразование постоянной составляющей в переменную.
  5. Полученное таким образом стабилизированное напряжение пригодно для питания твердотопливного или газового котла.

Рейтинг теплоаккумуляторов

Производители выпускают буферные емкости разных типов. На рынке представлены простые модели с пустотелой конструкцией, устройства с одним или двумя теплообменниками, встроенными бойлерами. Наша команда VyborExperta.ru проанализировала теплоаккумуляторы для системы отопления ведущих производителей.

Изучались надежность, ремонтопригодность, устойчивость к внешним воздействиям. Эксперты проверяли функциональность, эффективность теплоизоляции, соответствие технических характеристик паспортным данным. Учитывались отзывы владельцев, мнения теплотехников, доступность сервисного обслуживания.

Особое внимание мы уделили следующим параметрам оборудования:

  • Объем емкости – чем больше теплопотери в доме и ниже КПД котла, тем больше потребуется теплоносителя;
  • Максимальная и рабочая температура нагрева – от этих показателей зависит экономичность работы котла;
  • Максимально допустимое давление в системе – рекомендуемое давление в системе отопления небольшого загородного дома и роскошного особняка в 2-3 уровня имеет разные значение. Характеристики аккумулятора должны соответствовать этим показателям;
  • Габариты оборудования – от параметров емкости зависит возможность установки тепловой техники в домашней котельной;
  • Наличие теплообменника – улучшает общее КПД системы;
  • Используемые материалы – зависит вес буферной емкости, устойчивость к коррозии и перепадам температур.

Не все теплоаккумуляторы соответствовали требованиям, которые предъявляются к надежной тепловой технике. Отсутствие защиты от перегрева, высокий коэффициент теплопотерь, слабая теплоизоляция, непродолжительный срок гарантии – оборудование с такими характеристиками исключалось из рейтинга.

Расчет емкости теплоаккумулятора

Методика, по которой производится расчет, может быть разной в зависимости от схемы применения. Вот примерная схема подсчетов:

  1. Определение максимальной загрузки топлива. Например, в топку вмещается 20 кг дров. 1 кг дров способен выделить 3,5 кВт·ч энергии. Таким образом, при сжигании одной закладки дров котел отдаст 20·3,5=70 кВт·ч тепла. Время, за которое сгорает полная закладка, можно определить опытным путем или рассчитать. Если мощность котла, например, 25 кВт 70:25=2,8 ч.
  2. Температура теплоносителя в отопительной системе. Если система уже смонтирована, достаточно измерить температуру на входе и выходе и определить теплопотери.
  3. Определение желательной частоты загрузки. Например, возможна загрузка утром и вечером, а днем и ночью обслуживать котел нет возможности.

Расчет теплоаккумулятора

Если за час теплопотери помещения, например, составляют 6,7 кВт, то за сутки это составит 160, кВт. В рассматриваемом примере это составляет немногим больше, чем две закладки топлива. Как было определено выше, одна закладка дров сгорает около 3 часов, выделяя 70 кВт·ч тепловой энергии.

Потребность на обогрев дома 6.7·3=20,1 кВт·ч, запас аккумулирующего бака составит 70-20,1=49,9, то есть примерно 50 кВт·ч. Этой энергии хватит на период 50:6,7 – это около 7 ч. Значит на сутки требуется две полных заклаки и одна неполная.

Исходя из этих расчетов, рассмотрев несколько вариантов, останавливаемся на таком: в 23 часа делается неполная загрузка, в 6.00 и 18.00 – полная. Если начертить график уровня заряда теплоаккумулятора, видно, что максимальный заряд приходится на 60 кВт·ч в 9 утра.

Так как 1 кВт·ч=3600 кДж, запас должен составить 60·3600=216000 кДж тепловой энергии. Запас по температуре (разность максимального показателя воды и необходимого показателя подачи) 95-57=38°С. Теплоемкость воды 4,187 кДж. Таким образом, 216000/(4,187·38)=1350 кг. В этом случае необходимый объем теплоаккумулятора составит 1,35 м3.

Рассмотренный пример дает общее представление о том, как производится расчет емкости аккумулирующего бака. В каждом отдельном случае необходимо учитывать особенности отопительной системы и условия ее эксплуатации.

Особенности установки теплоаккумулятора

Перед установкой оборудования должен быть составлен детальный проект. Необходимо учесть все требования производителей отопительного оборудования. При установке накопительного резервуара должны соблюдаться следующие правила:

  • Поверхность емкости должна иметь надежную теплоизоляцию.
  • На входе и выходе должны быть установлены термометры для контроля температуры воды.
  • Объемные баки чаше всего не вписываются в дверной проем. Если нет возможности внести резервуар до окончания строительства, придется использовать разборный вариант или несколько баков поменьше.
  • На входной трубе желательно наличие фильтра грубой очистки.
  • Рядом с резервуаром должны быть вмонтированы предохранительный клапан и манометр. В самом баке также должен быть воздухоотводящий клапан.
  • Должна быть предусмотрена возможность слива воды из бака.

Использование теплоаккумулятора в системе с твердотопливным котлом увеличивает эффективность работы теплогенератора и срок его службы, а также позволяет более экономно расходовать топливо. Возможность более редкой закладки топлива делает пользование отопительным котлом удобнее для потребителя. Расчет необходимой емкости аккумулирующего резервуара должен учитывать тип котла, особенности отопительной системы и условия ее эксплуатации.

Несмотря на простоту устройства, и очевидность пользы от использования теплоаккумуляторов, данный вид оборудования пока не очень распространен. В этой статье мы постараемся рассказать о том, что такое аккумулятор тепла и преимущества, которые приносит его использование в системах отопления.

Процесс изготовления

Прежде чем выполнить теплоаккумулятор для твердотопливного котла, вы должны подготовить две бочки. У одной из них срезается дно, у другой — верхняя часть. Вместе эти элементы должны образовать емкость высотой 1,75 м. Бочки свариваются между собой. Если в итоге емкость получилась довольно высокой, ее необходимо надрезать. К внешней стороне верхней части приваривается уголок. Его необходимо выгнуть, чтобы он прижался к бочке. Из листового металла вырезается окружность диаметром 1,07 см. Край должен совпасть с краем уголка. В уголке и окружности следует просверлить отверстия. Это позволит закрепить верхнюю часть буферной емкости с помощью болтов. Так вы сможете облегчить установку теплообменника и осуществлять его внутренний ремонт.

Буферная емкость для твердотопливного котла своими руками и ее подключение к системе

Буферную емкость можно использовать как постоянный или только сезонный накопитель тепловой энергии. В любом случае устройство нужно правильно подключить в систему. Это достаточно несложно, поэтому легко сделать самому.

Подключение теплоаккумулятора к системе отопления:

  • Накопительный бак и обратный выход из котла соединяются, а затем между ними ставится циркуляционный насос;
  • Подключается трубопровод;
  • Если радиаторов в доме много, то нужно последовательно подключить каждый из них;
  • Чтобы исключить риск перегрева, аккумулятори нужно снабдить предохранительными клапанами и регулирующими датчиками.

Для этого нужно снять стяжку и вырыть яму, достающую до плотных грунтовых слоев. Потом нужно заполнить ее битым камнем, уплотнить и залить глиной в жидком состоянии.

Преимущества

Существенным преимуществом аккумулирующих баков является возможность их подключения к нескольким отопительным приборам.

Добавление термостата в рабочий контур позволит регулировать приоритетность включения обогревателей, а также их отключения в случае достаточной температуры.

К дополнительным плюсам подобных конструкций можно отнести:

  • повышение безопасности конструкции за счет ее автоматизации;
  • регулирование температуры здания на каждом его этаже;
  • минимальные затраты на подключение газовых или твердотопливных котлов;
  • простота дополнительной установки теплового насоса или солнечных коллекторов.

Усовершенствование теплового аккумулятора

Буферная емкость раствора может быть и несколько усовершенствована. Для этого внизу можно установить еще один теплообменник, с его помощью будет осуществляться аккумуляция энергии, которая получается посредством солнечного коллектора. Допустимо разделить внутреннее пространство ёмкости на отдельные секции, которые будут сообщаться между собой, а расслоение воды на температуры в этом случае будет более выраженным. Использовать слой теплоизоляции или нет – должен решить для себя каждый мастер, однако если использовать всего лишь несколько сантиметров пенополиуретана, то тепловые потери будут значительно снижены. Это позволит сохранить денежные средства и сделает работу отопительного оборудования значительно экономичнее. Эти особенности функционирования системы непременно нужно учесть. Что особенно касается того случая, когда изготовление буферной емкости производится своими силами.

Схема подключения и монтаж своими руками

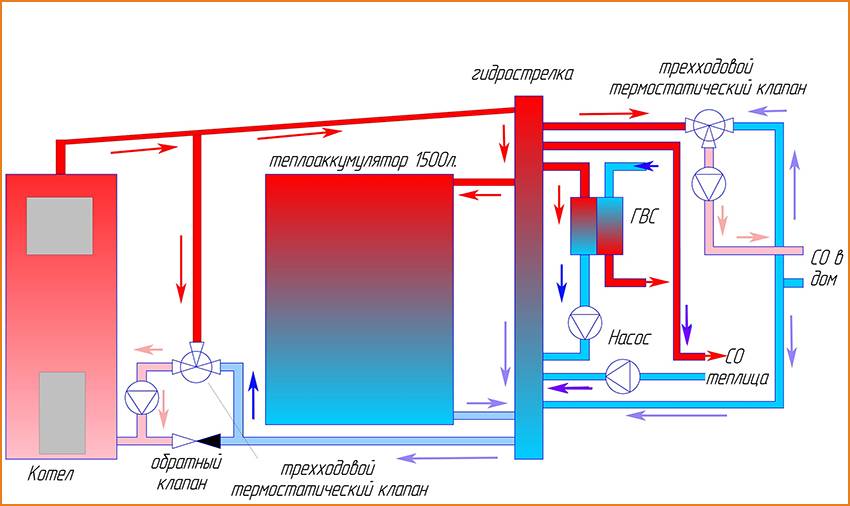

Схема подключения теплового аккумулятора

Если вы сталкивались с монтажом или реконструкцией отопительной системы, то вам будет несложно изготовить и установить тепловой аккумулятор. Справиться с этой работой сможет и новичок при наличии необходимых слесарных навыков.

Схема подключения буферной ёмкости имеет следующие особенности:

  • к нижним патрубкам прибора присоединяются вход котла и обратная ветка отопительной системы;
  • движение теплоносителя в системе, равно как и его подачу в нагревающий агрегат, обеспечивает циркуляционный насос, установленный совместно с обратным клапаном и запирающим краном;
  • к выходу котла подключён второй насос, предназначенный для транспортировки горячей жидкости к верхнему патрубку аккумулирующей ёмкости;
  • второй верхний патрубок бака соединяется с напорной магистралью системы отопления. При этом возможно включение как с трёхходовым клапаном, так и без него.

Отметим, что подобный принцип используется для систем с одним отопительным агрегатом. Применение нескольких котлов требует дополнительной установки запирающих, балансировочных и отсекающих устройств, что значительно усложняет схему подключения и конструкцию теплового аккумулятора.

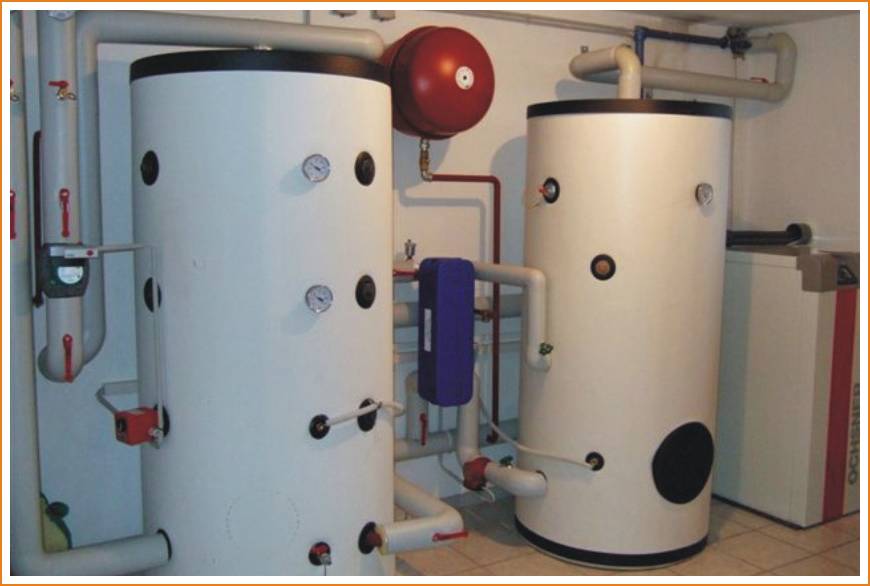

Установка теплоаккумулирующей ёмкости

Монтаж теплового аккумулятора предусматривает установку регулирующей автоматики, запорных устройств и центробежных насосов

Вне зависимости от того, какой теплоаккумулятор используется (покупной или изготовленный своими руками), в процессе работы понадобятся:

  • шаровые краны;
  • циркуляционные насосы;
  • отрезки труб необходимого диаметра;
  • обратные клапаны;
  • датчики температуры;
  • предохранительный клапан;
  • электрическая проводка;
  • трехходовые краны или электрическая система управления работой циркуляционных насосов;
  • тепловой аккумулятор.

Кроме этого, потребуются обычные наборы сантехника и электрика, которые включают нужные инструменты и необходимые изолирующие и герметизирующие материалы.

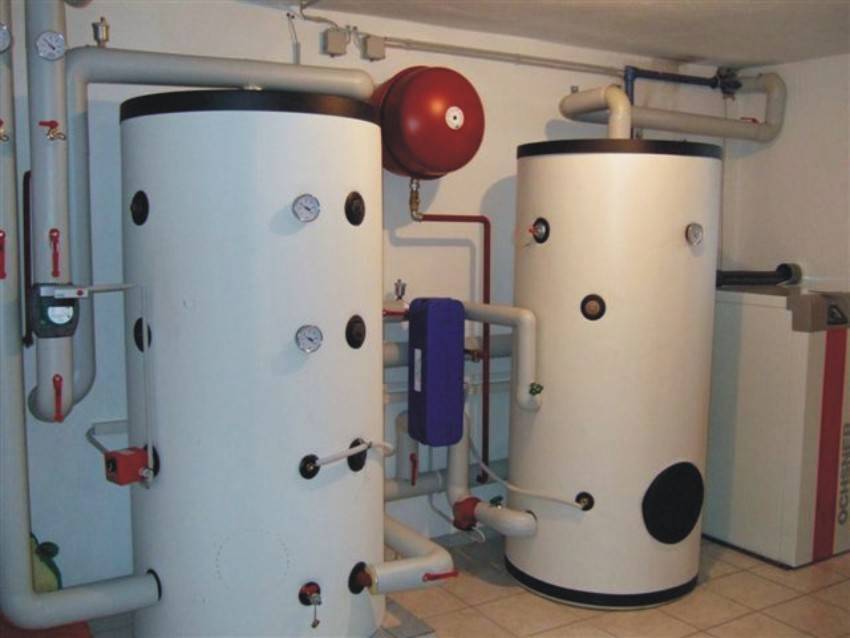

При монтаже буферной ёмкости учитывают способность нагретой жидкости подниматься в верхнюю часть бака

Прежде всего, определяют место установки прибора. Если есть возможность, то бак монтируют как можно ближе к отопительному котлу. Теплоаккумулирующую ёмкость подключают в следующем порядке:

  1. Из отопительной системы сливают теплоноситель.
  2. К одному из верхних выводов бака подключают предохранительный клапан.
  3. На патрубки бака устанавливают шаровые краны. Можно обойтись и без запорной арматуры, но в таком случае при необходимости ремонта или замены оборудования понадобится сливать теплоноситель.
  4. К нижнему выводу ёмкости подключают циркуляционный насос, посредством которого охлаждённая жидкость будет подаваться в котёл.
  5. Напорный патрубок отопительного агрегата присоединяют к верхнему выводу теплового аккумулятора.
  6. Монтируют датчик температуры и блок автоматики, которые будут управлять циркуляционным насосом в зависимости от степени нагрева теплоносителя.
  7. К парному выводу, расположенному в верхней части бака, подключают подающую магистраль отопительной системы.
  8. На обратном трубопроводе монтируют второй циркуляционный насос. Этот агрегат понадобится для транспортировки теплоносителя по контуру обогрева.
  9. Устанавливают автоматику для управления работой второго насоса в зависимости от температуры воздуха в помещениях.
  10. Если конструкцией теплоаккумулятора предусмотрен второй контур, то его присоединяют к системе горячего водоснабжения.
  11. При необходимости выполняют электрическое подключение ТЭНа буферной ёмкости к питающему напряжению.
  12. Устанавливают устройство защитного отключения и заземляющий контур.

Места всех сопряжений должны быть тщательно герметизированы при помощи пакли и специальной пасты. Фум-ленту лучше не использовать, поскольку она не позволит «доворачивать» соединения для правильной установки циркуляционных насосов и удобного размещения шаровых кранов.

Как подключить тепловой аккумулятор в обвязке с твердотопливным и газовым котлами (видео)

Тепловой аккумулятор оптимизирует работу отопительного агрегата и позволяет экономить ресурсы. Буферную ёмкость несложно установить своими руками, для чего можно купить готовое изделие в торговой сети или же изготовить накопительный бак самостоятельно. В любом случае потраченные средства окупаются в короткий срок, что позволяет советовать установку теплоаккумуляторов как с целью энергосбережения, так и для защиты отопительных агрегатов от перегрева.

Что представляет собой теплоаккумулятор для котла отопления

Теплоаккумулятор представляет собой герметично закрытый бак, сделанный из черной стали. Она имеет четыре патрубки, к которым соединяются трубопроводы отопительной системы. Два патрубка находятся на верхней стороне, и еще два расположены на нижней стороне. Когда котел работает на полной мощности, он выделяет огромное количество энергии.

Но система не всегда нуждается в такой энергии. В этом случае буферная емкость просто забирает излишки тепла, затем возвращает его в систему, когда в ней не хватает тепла. Далее будет рассмотрен принцип работы теплоаккумулятора.

Как уже было сказано, устройство имеет два патрубка на верхней стороне, и еще два патрубка на нижней стороне. К одной из верхних патрубков подключается труба, по которой жидкость поступает в аккумулятор тепла. К одной из нижних патрубков подходит обратный трубопровод, по которому жидкость уже низкой температуры из бака поступает в котел. На этом трубопроводе устанавливается циркуляционный насос, который выкачивает всю холодную воду из бака, и направляет в котел. Так завершается первый контур.

Работает он следующим образом: когда котел приступит к действию, нагретая вода поступает в теплоаккумулятор, в которой имеется холодная вода. Из-за разницы температур они не смешиваются. Горячая вода будет оставаться сверху, а холодная вода — снизу. В это время включают насос, который начинает выкачивать холодную воду и направлять ее в сторону котла. Как только теплоаккумулятор наполняется горячей водой, циркуляционный насос прекращает свою работу.

Ко второму верхнему патрубку подходит труба, по которой вода выходит из бака и поступает в потребители, то есть в радиаторы. Ко второму нижнему патрубку подключается трубопровод, по которому вода из радиаторов поступает в аккумулятор тепла. На этом трубопроводе имеется циркуляционный насос. Так завершается второй контур.

В тот момент, когда котел прекращает свою работу, в теплоаккумуляторе уже имеется запас горячей воды. Насос направляет воду из системы отопления в сторону бака, которая, вследствие своей тяжести, остается в нижней части емкости, вытесняя горячую воду. Горячая вода выходит из бака через верхний патрубок, и поступает в радиаторы. Так, даже тогда, когда котел не работает, система снабжается горячей водой.

Это и есть весь принцип работы теплоаккумуляторов. Если говорить более коротко, то принцип работы заключается в следующем: бак накапливает лишнее тепло в себе, и отдает его системе, когда этого тепла не хватает.

Не во всех случаях рекомендуется использовать теплоаккумуляторы.

Далее будут представлены случаи, когда есть необходимость в установлении буферной емкости, и когда, все же, не рекомендуется устанавливать такую емкость.

Необходимо устанавливать:

  1. Когда в отопительной системе используется твердотопливный котел. Не у всех есть возможность постоянно следить за горением топлива в топке. В этом случае бак может сгладить скачки, и держать температуру в помещении на постоянной отметке.
  2. Если котел работает на электроэнергии, а тарифы на электричество различаются в разные времена суток. В этом случае бак может накопить тепло в те периоды, когда тарифы низкие.
  3. Если источником энергии являются солнечные коллекторы. Бак накопит тепло в дневное время, и отдает его в ночное время, когда коллектор не работает.

В следующих случаях нет необходимости в использовании теплоаккумуляторов:

  1. Когда тепло нужно лишь на короткое время. В этом случае нет необходимости греть помещение теплом, накопленным баком.
  2. Если в системе источником тепла является газовый котел. Здесь теплоаккумулятор будет лишним.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
