Как правильно провести теплоизоляцию воздуховода

Аргументы в пользу утепления вентиляции

О негативных последствиях, которые наступают при не выполнении утепления мы уже говорили в статье об утепленных воздуховодах. Ознакомившись с данным материалом, можно сделать вывод о некоторых важных фактах, которые образуются после проведения теплоизоляции вентиляции, это:

  • предотвращение образования конденсата и всех негативных аспектов, которые он за собой влечет;
  • энергосбережение;
  • дополнительное уменьшение уровня шума и вибрации от вентиляции;
  • защита вентканалов от внешних факторов;
  • увеличение огнестойкости (в некоторых случаях).

Процесс скопления конденсата внутри не утепленной вентиляционной трубы неизбежен. Это следствие столкновения теплого и холодного воздушных потоков. В немалой степени выпадению конденсата способствуют сбои в системе и отклонения от правил эксплуатации помещений.

Как осевшая на конструкциях влага, так и выпавший на стенках воздуховодов конденсат, текут вниз по трубам. Через любые неплотности на стыках они попадут на перекрытия и стены. Из-за них мокнет утеплитель перекрытия, вследствие чего как минимум наполовину сокращаются его изоляционные качества.

При отрицательной температуре появляется иней, и внутренний диаметр трубы уменьшится. Разрушается не только материал, но и создаются хорошие условия для жизнедеятельности плесневых грибков. Жильцам дома это грозит частыми респираторными заболеваниями и аллергическими реакциями.

Чтобы не создавать предпосылки для возникновения точки росы, т.е. превращения водяного пара, содержащегося в воздухе, в воду, воздуховоды на холодном чердаке необходимо обязательно утеплять

Не требует дополнительного утепления только тканевая система воздухораспределения. На паропроницаемой поверхности текстильных труб конденсат не образуется, а поскольку каналы сухие, в них не поселяются микроорганизмы.

Насыщенность воздуха паром прямо пропорциональна температуре. Чем она выше, тем больше пара в воздушных массах. Даже минимальная перемена температуры уменьшает свойство воздуха удерживать в себе воду в виде пара. По этой причине на выходе вентиляционного канала при охлаждении воздуха скапливается конденсат.

Что собой представляет

Огнезащита для воздуховодов представляет собой пассивное средство защиты от пожара и заключается в создании на поверхности вентиляционных трубопроводов теплоизолирующей защиты (экрана) с высокой тепло- и огнестойкостью.

Экран должен в течение заданного времени защищать:

  • возле источников возгорания – воздуховод от разрушения и по возможности от нагрева;
  • в выше- и нижерасположенных помещениях, стенах, перекрытиях – горючие конструкции и материалы, примыкающие к трубам воздухопровода, от вторичного возгорания.

Огнезащита выполняется путем нанесения специальных составов или теплоизоляции различными изделиями из негорючих материалов (минеральной ваты, асбеста, иногда керамических материалов – например, керамзитобетона, кирпича).

Устройство

Воздуховоды за границей отапливаемых помещений, выводимые через стену, утепляются от точки вывода до дефлектора. Труба вентиляции, идущая через чердак и сквозь кровлю, должна быть утеплена на всем протяжении чердачного участка. Аналогичные требования предъявляются ко всей зоне, проходящей через неотапливаемые помещения. Приточная подогреваемая система оборудуется теплозащитой на всем протяжении. На чердаках часто прибегают к использованию коробов (кожухов) из вспененного полиэтилена.

Достоинством такой конструкции можно считать доступную цену и возможность приобрести нужный товар где угодно. Кожух должен подбираться точно под размер трубы. Стоит отметить, что вспененный полиэтилен легко портится под действием ультрафиолета. Чтобы предотвратить этот негативный эффект, нужно покрывать конструкцию снаружи кухонной алюминиевой фольгой. Последовательность работ является следующей:

  • измеряется диаметр и высота воздуховода снаружи;
  • готовится кожух требуемой величины;
  • снимается зонтик, если он поставлен;
  • кожух натягивается до основания трубопровода;
  • возвращается на прежнее место зонтик;
  • на систему наматывается фольга снизу вверх, что поможет увеличить срок службы;
  • крепление обмотки производится нержавеющими или медными хомутами.

Для средней полосы РФ подобное решение очень хорошо проявляет себя. В более суровой климатической полосе нужны усиленные утеплители, такие как минеральная вата. Она одинаково хорошо работает и на бытовых, и на индустриальных вентилируемых каналах. При желании ее можно использовать хоть изнутри, хоть снаружи. Типичный пример (другие варианты отличаются незначительно) – это использование покрытия «Изовер».

Для работы потребуются следующие инструменты:

  • шпатель с резиновой рабочей частью;
  • степлер;;
  • острозаточенный строительный нож;
  • скотч алюминиевый с полосой 7,5 см;
  • угольник
  • рулетка металлическая;
  • линейка;
  • маркер для нанесения отметок.

При расчете нужной ширины перед нарезкой стоит отталкиваться от диаметра трубы. К нему прибавляют сдвоенную толщину избранной изоляции, а сумму увеличивают в 3,14 раза – это и будет искомым показателем. Когда цифра получена, рулон разматывают и вымеряют на нем необходимое расстояние. Конечно, замер следует производить так, чтобы вата не промокла. Если на улице идет дождь, пусть и небольшой, лучше отложить подготовку на потом, чем потерять весьма дорогое изделие.

После надреза по поверхности аккуратно отделяют ватный слой до самой фольги. Разрезав рулон по подготовленной отметке, заворачивают в него трубу, добиваясь закрытия выступом фольги соединительного шва сверху. Через каждые 10 см требуется зафиксировать этот шов степлером и проклеить соединенный участок скотчем на алюминиевой основе. Сразу после этого по скотчу водят резиновым шпателем, тогда клей схватится с фольгированной поверхностью точно.

Решается эта проблема просто: путем нарезки криволинейных кусков. Их длину подбирают в точном соответствии с заранее просчитанными величинами. Фрагменты выставляют так, чтобы они полностью дублировали проблемный изгиб. Места стыковки кусков опять же следует перекрывать алюминиевым скотчем, который выравнивают шпателем. Легче, чем с другими видами изоляции, работать со скорлупой, она только лишь прикладывается к нужному месту и защелкивается предусмотренным конструкторами образом.

Серьезные проблемы часто вызывает теплоизоляция воздухоразделения. В промышленных установках, где присутствуют такие системы, обязательно используются лишь материалы, гарантированно исключающие горение или детонацию в стандартных условиях. А вот чувствительность к ударам, напротив, не имеет существенного значения

Важно: расположенные на открытом воздухе участки воздуховодов не получится изолировать монтажной пеной

Техника выполнения работ. Пошаговая инструкция

При теплоизоляции воздуховодов, которые располагаются за пределами отапливаемых помещений, утепление осуществляется от вывода до дефлектора. Если труба идет через чердак и проходит сквозь кровлю, ее необходимо утеплить на всем протяжении отрезка на чердаке. Такие же требования предъявляются к зоне, которая идет через неотапливаемое помещение.

Подогреваемая приточная система оборудуется соответствующим материалом на всем протяжении. К использованию коробов часто прибегают на чердаках. Теплоизоляция при этом имеет вид кожухов и состоит из вспененного полиэтилена. Среди достоинств такого подхода следует выделить доступную стоимость и возможность приобрести товар в любом строитеьном магазине. Кожух рекомендуется выбирать с учетом размера трубы.

Вспененный полиэтилен может испортиться под воздействием ультрафиолета. Чтобы исключить подобный эффект, необходимо покрыть конструкцию снаружи алюминиевой кухонной фольгой. При осуществлении теплоизоляции приточных воздуховодов необходимо измерить диаметр и высоту системы снаружи. Далее подготавливается кожух нужной величины. Если установлен зонтик, его необходимо снять. До основания трубопровода натягивается кожух. Зонтик после этого можно вернуть на место.

Снизу вверх на систему накладывается фольга. Это позволит увеличить срок службы конструкции. С помощью медных или нержавеющих хомутов можно осуществить фиксацию обмотки. Если работы осуществляются в средней полосе России, это решение подходит наилучшим образом. Если же речь идет о более суровом климате, понадобится усиленный утеплитель по типу минеральной ваты. Она хорошо работает на бытовых и индустриальных вентилируемых каналах. При желании материал можно использовать изнутри и снаружи. Типичным примером являются покрытия «Изовер».

Виды утеплителя

Для изоляционных работ на воздуховодах могут быть использованы любые материалы данного назначения, которые применяются для стен, полов или потолка. Однако существуют отдельные образцы, специально разработанные для такой цели.

Специальный теплоизолятор

К примеру, таким материалом является синтетический вспененный каучук, производимый в виде эластичных гибких листов. Он отлично держит заданную форму, служит четверть века, абсолютно не горит и обладает звукоизоляционными свойствами.

Традиционные материалы

К традиционным утеплителям можно отнести:

  • минеральную вату (0,035 – 0,045 Вт/мС, эксплуатация не менее 30 лет);
  • базальтовые волокна (0,030 – 0,048 Вт/мС, служит около 50 лет);
  • стекловата (0,035 – 0,05 Вт/мС, без замены до 25 лет);
  • вспененный полиэтилен (0,04 Вт/мС, срок службы до 80 лет);
  • пенополиуретан (0,02 – 0,03 Вт/мС).

Воздушный клапан

В современной практике нередко встречается утепленный воздушный клапан, при установке которого теплоизоляция для системы воздуховодов не требуется. Эта конструкция состоит из рамы, нагревательного элемента и поворотных лопаток. С ее помощью регулируется подача прогретого воздуха. В какой-то мере клапан является своеобразным утеплителем.

Во время втягивания внутрь воздух нагревается, при этом исчезает грань между холодными и горячими воздушными массами. Для каждой отдельной системы вентиляции требуется свой клапан, однако будет необходим тщательный расчет, без которого невозможно правильно подобрать приспособление.

Огнезащитная изоляция воздуховодов

В связи с тем, что вентиляционные воздуховоды соединяют различные типы помещений, они должны в обязательном порядке быть защищены слоем противопожарных изоляционных материалов. Это мероприятие необходимо для предотвращения разрушения воздуховода от внешнего огня при пожаре здания.

Противопожарная изоляция воздуховодов может осуществляться с помощью минераловатных прошивных матов и плит, цилиндров из базальтового волокна.

  • Минераловатные плиты используют для воздуховодов квадратного сечения, при монтаже их закрепляют шпильками и фиксирующими шайбами или специальными шурупами.
  • Прошивные маты могут применяться для воздуховодов как круглого, так и прямоугольного сечения. Между собой маты сшиваются проволокой. Длина прошивного мата под обрезку выбирается в зависимости от диаметра воздуховода. Использование фольгированных матов увеличивает функциональность изоляционного слоя и улучшает внешний вид воздуховода.

Если вертикально расположенные воздуховоды имеют значительную протяжённость, противопожарную изоляцию дополнительно закрепляют на потолке или других строительных конструкциях. Для закрепления используют стальную проволоку или специальные стальные пластины. Способы фиксации огнезащитной изоляции к строительным элементам определяются строительными и противопожарными нормами.

Для фиксации пожарной изоляции воздуховодов прямоугольного сечения к конструкциям здания используют различного типа шпильки.

Если расстояние между воздуховодом и потолком, изготовленным из огнестойких материалов, меньше требуемого для размещения изоляционного слоя, то допускается оставлять верхнюю поверхность воздуховода без изоляции. Если это расстояние равно толщине изоляционного слоя, то изоляция верхней поверхности воздуховода может выполняться частично.

В последнее время для повышения пожарной безопасности воздуховодов применяют антипирены, которые по внешнему виду схожи с окрасочными составами. Их наносят на поверхность воздуховодов кистью, валиком, с помощью краскопульта. При пожаре под воздействием высоких температур защитное покрытие вспучивается с образованием огнестойкого барьера.

Правильный подход к утеплению

Чтобы ответить на вопрос: как утеплить вентиляционную трубу в частном доме правильно и одновременно экономно – следует разобраться в причинах появления конденсата. Разница температур всегда приводит к появлению конденсата, но наиболее обильное выделение «росы» наблюдается на отрезке активного соприкосновения теплого и холодного воздуха. Чем ближе удастся его передвинуть к выходному отверстию трубопровода, тем меньшими окажутся потенциальная опасность и ущерб от конденсата.

Идеальным случаем считается ситуация, при которой смешивание холодного и горячего воздуха происходит в участке вентиляционной трубы, расположенном за пределами здания. Но реализовать это на практике удается не всегда.

Поэтому для дымоходов и воздуховодов на неотапливаемом чердаке утепление каналов считается обязательным. Благодаря этому удастся вывести «мокрую» зону – место наиболее активного образования росы – за стены постройки. Такое решение поможет даже при активном появлении большого количества конденсата не позволить влаге проникать в стены, провоцируя появление сырости, грибка и остальных сопутствующих неприятностей.

Поиск оптимального места

Вертикальный дымоход от печного отопления, камина или газового котла благодаря выходу горячего воздуха будет полностью очищаться от влаги в процессе отопления помещения. Горизонтальные воздуховоды, выход которых располагается в стене, изначально должны монтироваться с уклоном книзу минимум в несколько градусов. Это позволяет скопившейся влаге стекать наружу, а не внутрь помещения. Поэтому самым важным моментом перед утеплением таких воздушных каналов является проверка наличия уклона для ее вывода. Иначе даже утепленные вентиляционные трубы станут в будущем источником проблем, пусть и заметно позже, чем вообще без теплоизоляции.

Обязательным местом для утепления труб воздуховодов является неотапливаемое чердачное помещение. Именно в нем разница температур в холодное время года становится источником проблем из-за образования влаги. Конденсат на них, вне зависимости от того использованы пластиковые трубы или металлические, образуется как внутри, так и снаружи.

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

  • Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.
  • Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.
  • Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
  • Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.

Толщина теплоизоляции: как рассчитать

Для расчета необходимой толщины слоя изоляции учитываются определенные параметры, включая следующее:

  • плотность потока тепла;
  • температура цилиндрического изделия;
  • температурный градиент рабочей среды;
  • вариант организации сооружения из труб (по поверхности земли, подземный, внутренний);
  • тип магистрали (отопление, холодное или горячее водоснабжение, канализация);
  • особенности климата (уровень влажности определяет правила монтажа наземной системы из труб для транспортировки жидкости; глубина промерзания задает параметры заглубления подземного трубопровода и т. д.).

Грамотный расчет практически невозможно произвести самостоятельно, так как еще необходимо учитывать нагрузку, оказываемую тем или иным утеплителем на цилиндрические конструкции. В этом случае желательно воспользоваться услугами соответствующего специалиста.

Назначение каналов дымоудаления

Как показывает статистика, большая часть жертв пожаров гибнет вовсе не от воздействия открытого огня и высоких температур. Гораздо большую опасность представляют продукты горения, выделяющиеся в воздух — угарные газы. Первые симптомы отравления проявляются уже при концентрации СО в воздухе, равном 0,1%. А при концентрации угарного газа в организме человека, равной 5 мг СО на 1 литр крови, наступает мгновенная потеря сознания и смерть в течении одной-двух минут.

Не меньшую опасность представляет и высокая задымленность помещений при пожаре. Находящиеся в горящем здании люди, лишенные зрительных ориентиров не могут найти выход из него, впадают в панику, тем самым лишая себя последних шансов на спасение

Поэтому столь важно уделять внимание эффективно действующему комплексу дымоудаления

В некоторых производственных и общественно-административных зданиях нет отдельной системы удаления дыма, а для этих целей предполагается использовать обычные вентиляционные каналы и шахты.

Но, как показывает практика, штатные вентсистемы при возникновении крупного пожара не справляются с удалением дыма. В результате в таких зданиях создается реальная угроза массовой гибели людей даже при небольшом пожаре, но сопровождающимся активным выделением угарного газа — например, при горении пластиковой отделки интерьера. Во избежание подобного рекомендуется предусматривать установку воздуховоды дымоудаления уже на этапе проектирования здания.

Главное назначение воздуховодов дымоудаления — очистка воздуха от продуктов горения и улучшение видимости внутри помещений.Системы дымоудаления помимо воздушных каналов дымоудаления могут снабжаться дополнительными устройствами:

  • Датчиками для точной фиксации места возникновения пожара.
  • Приборами для оповещения находящихся в здании людей о начавшемся возгорании.
  • Устройствами создания искусственных препятствий для распространения дыма по всему зданию, особенно по путям эвакуации людей — коридорам и лестничным пролетам.

Все это способствует не только своевременной эвакуации посетителей и работников, находящихся в горящем строении, но и обеспечивает условия для оперативного обнаружения очага пожара и его локализации. Сотрудники пожарной охраны МЧС, при сниженной задымленности помещений, смогут в короткие сроки произвести тушение возгорания и мероприятия по спасению людей.

Типы вентиляционных систем

Вентсистемы делятся по принципу работы на вытяжные, приточные, приточно-вытяжные. Отличий в монтаже теплоизоляции для них нет. По месту установки системы вентиляции бывают бытовые и промышленные. Площадь, воздухообмен трубопроводов, объем вредных испарений на производстве во много раз выше, чем в жилом, офисном или торговом помещении — требуется более мощное оборудование. Еще одно отличие — в бытовых вентсистемах чаще используют пластиковые трубы, в промышленных металлические оцинкованные.

Особенно нуждаются в защите от конденсата именно металлические венттрубы. В процессе резки на куски нужной длины слой оцинковки нарушается. От контакта с влагой металл быстро ржавеет, труба приходит в негодность в течение 2 — 3 лет.


Рис.3 Промышленная вентсистема

В каких местах нужно утеплять трубы?


места для утепления труб вентиляции Утепление всегда остаётся обязательным для поверхности воздуховода вне отапливаемого объёма. Это особенно касается таких объектов, как холодный чердак и крыша. Работы не требуется проводить при прохождении через мансарды и отапливаемые вторые этажи. Такие компоненты предполагают изоляцию внутри помещений с отоплением:

  1. Трубы, по которым воздух идёт к приборам.
  2. Фановые установки.
  3. Воздуховоды приточной вентиляции.

Действие обязательно для буферных зон, к которым относят:

  • Котельные.
  • Кладовые помещения.
  • Подвалы.
  • Вспомогательные объекты.

Технология монтажа теплоизоляции своими руками

Планируя теплозащиту воздуховода, следует подготовить нужное количество утеплителя и крепежных элементов на основе предварительных замеров.

Необходимые расчеты

Если планируется применение готовой скорлупы, требуется определить длину обрабатываемых участков и подготовить материал с некоторым запасом. В случае с рулонным утеплителем дополнительно следует рассчитать нужную ширину изделия. Для этого определяют диаметр трубы, прибавляют сдвоенный параметр толщины изолятора, умножают результат на 3,14 (число Пи).

Подготовительные работы

Перед началом работ по изоляции наружного отрезка вентканала следует снять дефлектор, если предстоит работа с готовым кожухом, который натягивается на трубу. В остальных случаях нет необходимости демонтировать защитный зонт

Также важно подготовить хомуты и другой крепеж в требуемом количестве

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

  • строительный нож;
  • степлер;
  • алюминиевый скотч;
  • рулетка;
  • резиновый шпатель.

Алюминиевый скотч понадобится для утепления минватой воздуховодов

Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

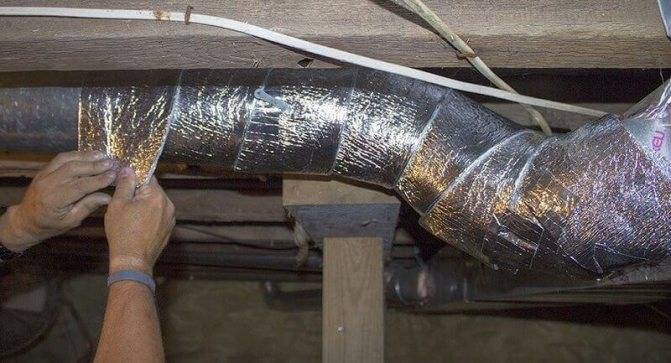

  • выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
  • оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
  • соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.

Утепление пенополиуретаном

Пенополиуретановый утеплитель напыляется с помощью специального оборудования. Из-за высокой стоимости монтажных работ с участием профессионалов ППУ применяется в основном при обустройстве промышленных систем отведения отработанного воздуха. Производители также предлагают компактные установки для смешивания компонентов пенного изолятора для утепления воздуховодов в частном домостроении. Комплектация весит в пределах 30 кг и позволяет запенить небольшую трубную разводку в чердаке и на крыше.

Утепление пенопластом

Плитный материал применяется при обустройстве вентсистем прямоугольного сечения. Пенополистирольный слой комплектуется специальной гидроизоляционной продукцией в виде мембраны или фольги. Из плит нарезают заготовки под требуемые размеры, монтируют фрагменты с помощью хомутов, скотча, степлера или металлической проволоки. Чтобы исключить зазоры на внешних углах, дополнительно заделывают стыки монтажной пеной.

Гидроизоляция требуется в зависимости от параметров плотности плит. К примеру, для ППС-60 нет необходимости защиты от влаги, а ППС-40 стоит использовать в комплекте с гидроизоляционной мембраной.

Нюансы монтажа самоклеющейся теплоизоляции

Самоклеющийся утеплитель – пенофол марки «С» – ценится за удобство монтажа. Наружная поверхность материала на основе вспененного полиэтилена отделана алюминиевым покрытием. На тыльную сторону изолятора нанесен клей, который закрыт пленкой. Полотно подрезают под необходимый размер в соответствии с параметрами воздуховода, удаляют пленку и приклеивают на выделенную поверхность трубы. Края самоклеющейся теплоизоляции складываются с нахлестом не менее 5 см и закрепляются алюминиевым скотчем.

Теплоизоляция специальными цилиндрами

Скорлупу применяют только для круглых труб, подбирая модель соответствующего размера. Цельные цилиндры с продольным разрезом актуальны при обустройстве вентканалов небольшого диаметра. Скорлупу раскрывают по линии зазора, надевают на трубу и скрепляют скотчем или хомутом. Сборно-разборные модели готовых цилиндров также востребованы для теплоизоляции участков выхода воздуховода за пределы отапливаемого помещения и уличных сегментов вентиляционного канала с обязательным сооружением защитного короба.
