Теплообменник для банной печи

Виды ёмкостей, особенности монтажа, габариты

Баки подходят для эксплуатации при высоких температурах и избыточной влажности. Изделия не подвластны воздействию коррозии. Благодаря высококачественной сварке, швы баков абсолютно герметичны, что исключает тепловые потери.

Баки различают по форме и исполнению:

• овальные конструкции на трубе – самоварный тип;
• овальные контурные изделия – вертикальное исполнение;
• овальные контурные баки – горизонтальное исполнение;
• прямоугольный бак на трубе – самоварный тип;
• прямоугольные контурные баки.

Объём баков варьируется в пределах 55 – 125 литров, что позволяет купить изделие, соответствующее вашим требованиям. Баки для бани используются с целью хранения разогретой воды. Жидкость заливается в ёмкость через специальный штуцер, также для этих целей может использоваться верхнее отверстие.

Бак, как правило, изготовлен из стали AISI 430, толщина листов достигает 1 мм, благодаря чему прекрасно удерживается температура. Бак на трубе монтируется на дымоход, помещаясь над топкой. Основным элементом конструкции, является труба, производительность определяется в зависимости от её диаметра, варьируемого в пределах 110 – 120 мм.

Контурным бакам предписано находиться в сопредельном помещении бани, например, в моечной комнате. Принцип действия контурных конструкций заключается в вытеснении холодной жидкости горячей водой, которая была разогрета в регистре. Изделие комплектуется парой штуцеров и крышкой. Преимуществом является возможность монтажа в любой точке объекта, что очень удобно, если баня небольшая.

Рекомендуется купить изделие, соответствующие условиям эксплуатации. Парная, в которой будет установлена система и мебель для бани должна по своим параметрам подходить для использования выбранной конструкции. Учитывая особенности внутреннего устройства помещения, его площадь, возможности монтажа, следует подобрать продукт, который идеально подойдёт для использования в таких условиях. Покупка порадует, если банная печь будет максимально функциональной, а ее производительность позволит добиться оптимального эффекта от эксплуатации.

Разновидности устройств

Печь предоставляет несколько вариантов размещения теплообменников:

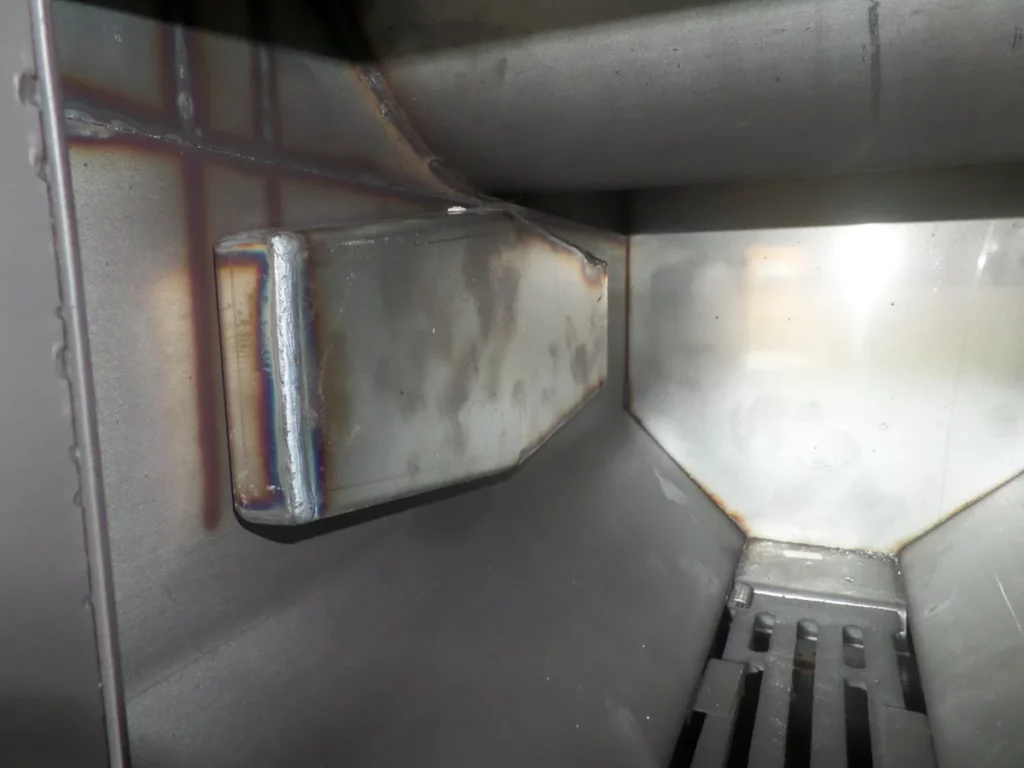

Змеевик или водяной контур — стальная конструкция, которая может располагаться как внутри печи, так и снаружи, например, между стенкой печи и кожухом. Применение его не ограничено металлическими печами — водяные контуры можно встраивать и в кирпичные.

Форма и размер могут существенно варьироваться от простой С-образной, единожды изогнутой трубки со штуцерами, которая располагается внутри топливника, до водяной рубашки вокруг всего корпуса.

Большой бак, который касается стенок печи стенкой или днищем (или тем и другим) тоже можно счесть разновидностью теплообменника.

А ведь в конструкции всех печей есть элемент, который в большинстве случаев (но не во всех!) становится причиной существенных теплопотерь — это дымоход, куда отправляются еще очень горячие печные газы (если в печи нет системы дымооборота).

Вторая разновидность теплообменников как раз пытается исправить этот недостаток. С этой целью вокруг трубы навешивается либо небольшой проточный бачок на 5-10 литров, сообщающийся с большим баком вне парилки, либо полноценный бак, откуда в моечную подается уже горячая вода. (В последнем случае возникает больше сложностей с креплением.)

Фото: теплообменник самоварного типа

Фото: бак-теплообменник на трубу

Достоинства и недостатки

Достоинств печей с теплообменником:

• экономия топлива за счет небольшого количества нагреваемой воды;
• отсутствие закипания воды из-за непрерывной естественной циркуляции;
• возможность использования горячей воды не только для проведения банных процедур, но и для подачи теплоносителя в радиаторную систему обогрева;
• изменяя количество воды во внешней емкости, можно увеличивать или уменьшать интенсивность нагрева;
• отсутствие смешивания с горячей водой из емкости, что позволяет использовать во внутренней петле не чистую воду, а теплоноситель (только у закрытых конструкций). Это улучшает режим нагрева и помогает защитить внутреннюю поверхность труб от коррозии или зарастание окислами.

Недостатки:

• на подготовку воды нужно некоторое время;
• монтаж теплообменника приходится делать либо одновременно с постройкой печи, либо в процессе установки дымохода;
• выполнить тонкую регулировку режима нагрева довольно сложно — нет достаточно точных органов управления.

Недостатки теплообменников не делают их менее востребованными и не снижают их привлекательность в глазах пользователей. Большое количество вариантов конструкции позволяет выбрать оптимальный тип теплообменника, руководствуясь размерами и типом печи, а также потребностями пользователей.

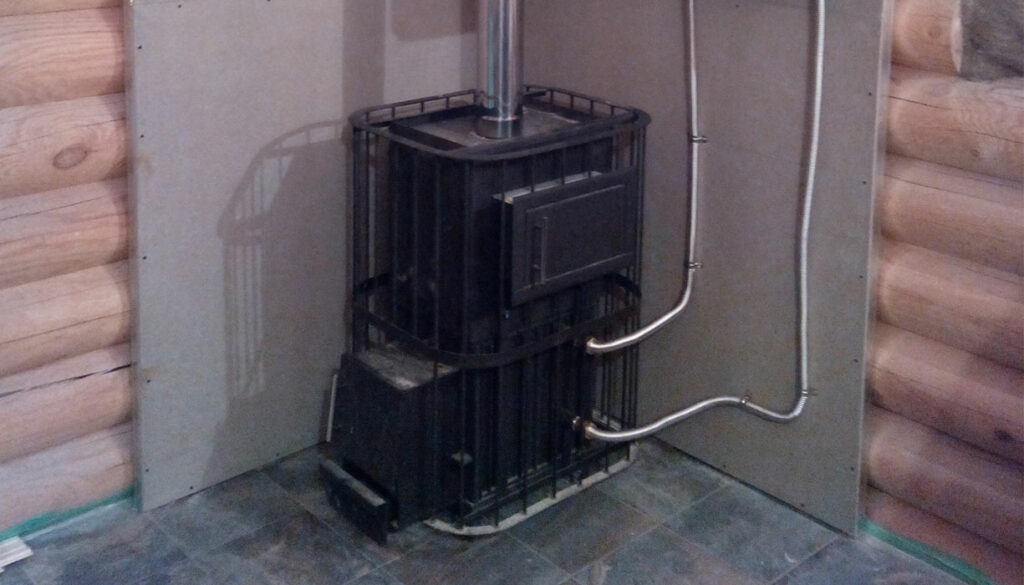

Чугунная печь с теплообменником

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Закипает вода в теплообменнике

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

Описание и разновидности теплообменников

Печи для бани с теплообменником представляют собой сооружение с пространством для холодной воды. Здесь она нагревается, а затем по трубам передается к навесному баку или радиатору. При этом стоит отметить, что подобное устройство помогает не только нагреть воду для моечной, но и обеспечить оптимальный микроклимат в предбаннике.

Все теплообменники для бани делятся на две группы.

• Внутренние. Речь идет о бачке либо змеевике, который расположен между корпусом банной печи и внутренней топкой. Этот элемент иногда называют рубашкой. Именно к нему подключают внешний бак. Монтаж не вызовет никаких сложностей, однако при необходимости снять устройство будет непросто. В данном случае многое зависит от особенностей конструкции банной печи.
• Внешние. Это теплообменники самоварного типа. Здесь предусмотрена труба дымохода, присоединенная благодаря штуцерам. Такой вариант для печи считается оптимальным, ведь он обеспечивает более удобное обслуживание. При этом изделие удастся легко почистить от образовавшейся накипи.

Если говорить об экономии тепла, то для печи предпочтительным считается внешний вариант. Так, происходит снижение расхода топлива, поскольку для нагревания используется тепло от дымохода печи. Если говорить о встроенном теплообменнике, то здесь важен нагрев от топки. Соответственно, камни вместе с самим помещением могут недостаточно прогреться.

Стоит отметить тот факт, что любые разновидности теплообменников, предназначенных для бани, обязательно заполняют водой. Также это может быть антифриз. Для подачи жидкости предусмотрен навесной бак, который соединяется при помощи штуцеров. Сам принцип работы очень прост. Функционирование возможно благодаря естественной циркуляции воды. Также не исключено подключение электрического насоса к печи.

Опытные строители рекомендуют использовать в бане открытые системы, то есть те варианты, где нет давления. Наиболее эффективным для банной печи является оборудование с протяженностью труб до 3 м. Этого действительно достаточно в том случае, если бак размещен за стеной парилки. Толщина труб не должна превышать 1 дюйм, иначе из-за сопротивления банная печь не сможет осуществлять перемещение воды.

Особенности работы банных печей с теплообменником

При установке в банном помещении печей с теплообменником следует придерживаться следующих правил:

• Воду в систему необходимо залить перед топкой. Систему заполнять после растопки теплогенератора специалисты не рекомендуют. Это связано с тем, что резкий температурный перепад может спровоцировать потерю герметичности системы из-за возникших протечек.
• Для исключения образования воздушных пробок воду необходимо закачивать насосом снизу.
• При сборке таких систем использование труб из полимерных материалов крайне нежелательно, поскольку в банном помещении при нагреве пластик может выделять вредные вещества.

Простая конструкция: змеевик

Более простая конструкция — змеевикиз медной или алюминиевой трубки

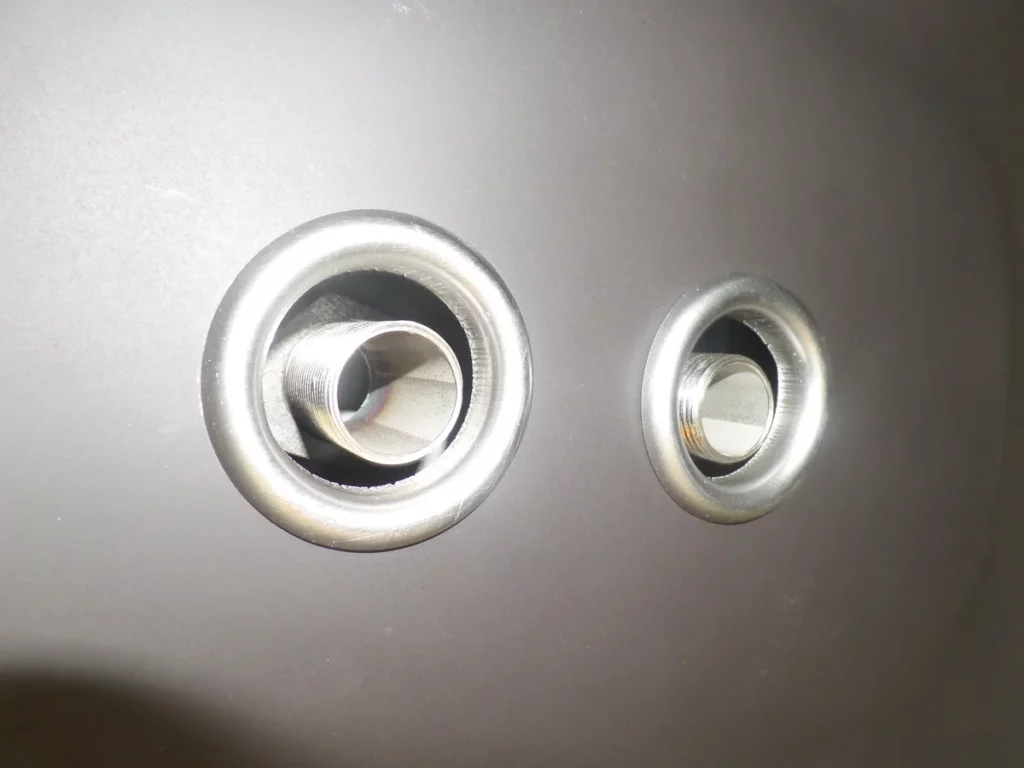

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

• http://v-banyu.ru/teploobmennik-dlya-bannoj-pechi.html
• https://SdelatBanyu.ru/pechi-i-dymokhody/teploobmennik.html
• http://v-banyu.ru/ustanovka-teploobmennika-na-bannuyu-pech.html
• https://banya10.ru/samodelki/ustanovka-teploobmennika-na-bannuyu-pech.html
• http://v-banyu.ru/teploobmennik-dlya-bannoj-pechi-svoimi-rukami.html
• https://pechiexpert.ru/teploobmennik-dlya-bannoj-pechi-01/
• https://o-vannoy.ru/banya/teploobmenniki/
• https://bane.guru/stroitelstvo-bani/dymohod/teploobmennik-dlya-truby-dymohoda-v-banyu.html
• https://par-torg.com/teploobmennik-na-trubu-dymohoda-v-banu/

Теплообменники

Нагрев воды в бане через теплообменник проще всего осуществить, используя готовые блоки от систем отопления. Теплообменник — самый сложный и ответственный узел. Он размещается в пламени газового котла в бане, в пламени банной печи.

От теплообменника требуется хорошая термостойкость.

Лучший материал — чугун. Отливки из него имеют толстые стенки и служат долго.

Также распространены стальные теплообменники.

Их тоже можно рекомендовать для бани.

По среднесуточному количеству часов эксплуатации баня уступает обычной котельной, или кухонному нагревателю.

Поэтому ее теплообменник вполне может быть стальным с небольшой толщиной стенок. Таким образом, горячая вода в бане через теплообменник будет получаться максимально быстро.

Теплообменник для горячей воды в баню приобретается в комплекте с котлом, печью либо извлекается из отслужившего свой срок оборудования. Источников для получения подобных элементов множество.

Это — газовые водогрейные колонки, одноконтурные и двухконтурные котлы. Конденсаторы холодильников и кондиционеров для теплообменников в пламени не годятся.

Важно! При использовании компонентов от разнородных систем, нужно позаботиться об их конструкционной совместимости и общей герметичности контура. Используете новые переходники и всю соединительную арматуру

Бак для бани с теплообменником изготавливают из разных материалов. Необходимо обеспечить только совместимость диаметров соединительной арматуры. Комплекты от отопительных сетей подходят оптимально. Также оптимальны комплекты от систем горячего водоснабжения.

Вместо теплообменника, который ставится в камере сгорания котла или топке печи, можно приобрести теплообменник для бани на трубу. Это специальная конструкция заводского изготовления. По внешнему виду он напоминает обычный бак на трубу, но небольшой емкости. Внутри такого кожуха бака нет.

Информация. Преимущество использования теплообменника на трубу — отсутствие необходимости переделывать конструкцию печи. Недостаток — более низкий КПД, в сравнении с теплообменником в пламени.

Установка банной печи с теплообменником

1. Монтаж агрегата выполняется на предварительно углубленный в грунт (на 40 см) фундамент. Сооруженная основа не должна выступать над уровнем пола.
2. Вокруг печи выполняется кладка из кирпича с применением глиняного раствора.
3. Теплообменник для отопительного устройства устанавливается в смежном с парилкой помещении.
4. В стене бани выполняется отверстие для вывода топки.
5. В систему заливается жидкость, которая через трубы, обмотанные теплоизоляцией, подается в накопительный резервуар.
6. Устанавливается дымовой канал, верхний конец которого проходит через отверстие в потолке и прикрепленному к нему металлическому листу.
7. Производится тщательная герметизация проема и всех стыков.

Достоинства и недостатки

При протопке бани не нужно тратить ресурсы на нагрев воды

Бак достаточной емкости обеспечит жильцов подогретой водой для гигиенических процедур и хозяйственных нужд. Жидкость в емкости устраняет проблему сухого воздуха. По сравнению с водогрейными устройствами, работающими на газе или электричестве, преимущество использования бака состоит в отсутствии дополнительного расхода ресурсов. Подсоединение резервуара к печке выручит и в случае временного отключения снабжения магистральными ресурсами.

Минусы баков зависят от материала и типа конструкции. В стальных емкостях вода быстро остывает, чугунные отличаются тяжеловесностью. Монтаж бака на трубе требует специальных навыков. На скорость подогрева влияет толщина стенок изделия.

Установка теплообменника

Если вы хотите избежать трудоемкой работы по монтажу, то вам следует приобретать металлическую печь, укомплектованную теплообменником. Выполнить эту работу достаточно просто — нужно только внимательно ознакомиться с инструкцией по эксплуатации и произвести сборку в точности со схемой. В завершение вам останется лишь подключить ее к системе.

Совсем иначе дело обстоит, если вам необходимо подключить водяной контур к газоходу или топке кирпичной печи. В этом случае вам потребуется изготовить регистр, для которого вы можете использовать черную толстостенную трубу или нержавейку. После этого вам останется только встроить его, ориентируясь на заранее разработанный проект печи.

Изучая отзывы об изготовлении и установке печей своими руками, можно найти рекомендации отдельных пользователей о том, что оптимальной для теплообменника является площадь поверхности 1 м2. Однако это не может быть универсальным ориентиром из-за различий в конструкции печей. К тому же выполнить расчет этого показателя обычному пользователю непросто. Поэтому лучше изготовить самодельный змеевик, подобный тому, которым комплектуются готовые банные печи. Иными словами, вам необходимо вначале узнать технические характеристики изделия любого производителя той же мощности, что и у вас, не забыв учесть площадь поверхности теплообмена.

Если же вас заинтересовали модели дымоходных теплообменников, работающих по принципу водяного экономайзера, то у вас есть два пути — купить у производителя или изготовить самостоятельно, собрав конструкцию из двух труб разного диаметра. Но здесь вам нужно помнить о следующем: делая контур большой протяженности, вы тем самым повышаете его эффективность обмена теплом с дымоходной трубой.

Котел для бани

Котлы эффективны в тех регионах, где нет дров. Популярны газовые и твердотопливные варианты. Твердотопливные лучше предпочитать на торфе. В отличие от угольных, они не загрязняют окружающий участок.

С котлами возможно два варианта. Либо выполнить подключение бака к теплообменнику в бане (теплообменник ставится в камере сгорания котла), либо установить бак на самом котле.

Информация. В отличие от печей котлы не собирают из кирпича, а приобретают готовыми. Конструкция с теплообменником облает максимальным КПД, кстати, она может быть реализована и без готового дорогого котла. Об этом рассказано ниже.

Можно использовать самодельные котлы для бани из трубы, но это требует хорошего качества исполнения сварочных работ, что является основной сложностью. Распространен вариант изготовления котла и бака из нержавеющей трубы большого диаметра.

Котлы для бани на дровах с баком выпускаются готовыми. Конструктивно, они устроены также, как и обычная банная печь, и отличаются габаритами. Емкость воды в них обычно больше, а площадь для установки камней для парения — меньше.

Основные критерии выбора теплообменника

Выбирая твердотопливную систему на дровах для подогрева воды, следует определиться с типом теплообменника. оптимально подходящим в конкретно взятом случае. Одним из конструктивно простых является змеевик, который выполнен из трубы согнутой кольцом и размещённой в баке.

Однако в качественной банной печи чаще всего используют более сложную систему, которая состоит из двух ёмкостей соединённых между собой трубами. Горящее топливо нагревает нижнюю ёмкость и тепло поступает в верхний цилиндрический бак. Такая конструкция печи не только нагревает воду, но и отапливает помещения парилки и предбанника .

Особенности работы печи с теплообменником

Большинство разновидностей печей с теплообменником, заполняются водой или антифризом. Принцип функционирования таких устройств основан на естественной циркуляции жидкости за счёт разницы температур. Однако существуют системы, которые для циркуляции воды обустраиваются электрическим насосом. При этом эффективность работы любых печей будет зависеть от определённых нюансов.

• По советам профессионалов в бане лучше использовать открытую систему подогрева воды, в которой не нагнетается высокое давление.
• Наиболее эффективными в плане эксплуатации считаются системы подогрева, при обустройстве которых протяжённость проложенных труб не превышает 3-х метров. Такого расстояния вполне достаточно чтобы разместить бак в предбаннике.
• Также очень много зависит от диаметра труб, который должен быть минимум 1 дюйм. В противном случае циркуляция жидкости в системе будет сильно затруднена и без использования дополнительного электронасоса печь для бани с теплообменником не будет справляться со своими прямыми обязанностями.

Варианты расположения бака

Баки для воды можно размещать где угодно: на стене помывочной или душевой, на чердаке, возле печки в парной. Внешние варианты лучше всегда утеплять, иначе вода будет нагреваться очень долго, а остывать быстро.

Вариант, когда бак располагается непосредственно возле банной печи, наиболее оптимальный, так как вода нагревается от пламени. Это визуально уменьшает помещение бани, но хорошо держит жар.

Часто камни укладывают в дымоходе, а бак ставят под топкой. Такая конструкция нагревается долго, но температуру держит тоже несколько часов. Жар от такой печи будет хороший, пар тоже.

Внешний вариант расположения более затратный в плане топлива. В этом случае придется топить дольше, так как нужно прогреть воду в трубах. Однако внешнее расположение очень удобно для душевой комнаты, когда после парилки нужно ополоснуться.

Оба варианта имеют свои недостатки – напор воды у них очень низкий ввиду небольшой высоты установки, а высота потолков в бане бывает редко выше двух метров. Установить душ будет сложно, да и мыться придется не выше чем с полутора метров. Эту проблему можно решить, если вынести бак, например, на чердак. Тогда напор увеличится, необходимо лишь своевременно добавлять воду. С ведрами не побегаешь, лучше подвести водопровод. Делается он с поплавком, чтобы, когда бак наполнится, подача воды автоматически прекращалась.

С выносом бака на внешний контур увеличиваются теплопотери. Необходимо утеплить сам теплообменник и трубы, которые к нему подводятся. Расчеты следует проводить, исходя из конструктивных особенностей бани. Например, натрубный вариант, когда змеевик опоясывает трубу, хорошо подходит для душевой комнаты. Но есть ограничения по объему – таким способом согреешь не более 50 литров воды.

Если есть возможность подвести водопровод, то лучше автоматизировать этот процесс. Тогда бак всегда будет наполнен и вода в нем будет горячая все время, пока топится банная печь.

Особенности монтажа и подключения пошагово

Смонтировать емкость для воды не сложно своими руками.

Разберем каждый этап отдельно:

• Если печь уже установлена — удаляем отрезок трубы, выходящий из печи в потолок;
• Привариваем к выходному отверстию печи кусок трубы длиной 8-10см.
• Если труба, встроенная в бак, не совпадает с диаметром дымохода, на установленный отрезок трубы монтируется переходник;
• Устанавливаем бак. Расстояние между верхней крышкой и потолком должно составлять20-25см;
• При необходимости-в верхней части так же устанавливается переходник;

Несколько важных правил эксплуатации:

Баня — не только территория отдыха, но и место повышенной опасности, особенно для детей. Поэтому, если есть возможность — лучше установить бак на трубу как можно выше, оптимально — на чердак

Наливать кипяток нужно крайне осторожно.
Следует наполнять систему водой до момента затопки, жар без воды разрушает сварные швы.
Нельзя оставлять воду в холодное время. Если вода в системе замерзнет-деформации неизбежны.

Бак для бани на трубу – преимущества применения

Перед всеми, кто строит свою баню, встает вопрос, а как нагревать воду? Конечно, можно не озадачиваться таким вопросом, поставив просто бочку с водой в парную. Банька топится – вода греется. Так поступали наши предки. Зимой бочку наполняли снегом, а потом мылись талой водичкой.

Но прогресс идет вперед, да и современным снегом в окрестностях мегаполисов не стоит умываться, не та сейчас экология. Разве что в глухой сибирской тайге еще можно набрать чистого снежка.

Какие варианты можно предложить сейчас застройщику, как сделать процесс мытья в бане комфортным и удобным? Об этом и пойдет речь в статье.

Как правильно установить печь

Короткая инструкция поможет это сделать самостоятельно, без привлечения сторонних лиц.

1. Подготовьте фундамент глубиной 400 мм, высота корректируется в зависимости от топки.
2. Огородите каменку бани кирпичной кладкой с использованием глиняного раствора.

Ограждение каменки в бане

1. Установите в топочное отделение теплообменник. При этом выход топки следует заранее вывести в отдельную комнату.
2. Заизолируйте трубы, исходящие от теплообменника.
3. Выведите дымоход бани через заранее сделанное отверстие в крыше и защитите деревянные элементы металлическим листом и асбестом.
4. Проведите тщательную герметизацию всех стыков.

Рекомендации по выбору

Достоинства и недостатки вариантов теплообменников:

• Внутренний. Непосредственно контактирует с зоной горения, поэтому скорость нагрева теплоносителя высока. Однако, эффективность сгорания топлива в такой системе низкая, так как теплоноситель отнимает часть вырабатываемой энергии у топлива, что приводит к его перерасходу при прогревании парной. По расчетам, эффективность внутренних теплообменников не превышает 50%.
• Внешний. Нагревается медленнее, чем змеевик из-за удаленности от источника тепла, однако, также отнимает тепло от стенки топливника, снижая эффективность системы. Недостатки схемы — размещенный на стенке печи бак требует постоянного добавления холодной воды из-за ее быстрого прогрева, а также возможную опасность ожога при прикосновении к баку.
• Наружный. Повышает эффективность сгорания топлива в печи до 60% за счет охлаждения проходящих через дымоход горячих газов, что уменьшает время протапливания парной и количество требуемого топлива. Недостаток наружного варианта — необходимость добавления холодной воды при ее закипании в баке.
• Наружный проточный (экономайзер). При использовании экономайзера вода в баке успевает прогреться до температуры, необходимой для помывки за время протапливания парной, что делает эту схему лучшим вариантом использования для бань.

Важно! При изготовлении теплообменника и накопительного резервуара выбор формы и размера лучше производить, сравнивая их с печами известных производителей сходной мощности, так как эти печи прошли необходимую проверку эффективности. Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны

Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны.

Подключение, монтаж, материалы

Подключение бака в бане через теплообменник проводится по такой же схеме, как и в обычной отопительной системе дома. Даже основные комплектующие можно взять те же самые.

Радиаторы не требуются, вместо них вода, нагреваемая в теплообменнике в пламени, накапливается в баке. Получается выносной бак для бани. Монтаж выносного бака в бане может проводиться в любом удобном месте.

Внимание! К материалам для выносного бака в бане требования меньше, чем к бакам на трубе и в печи. В отличие от них, он не подвергается действию температуры выше 90 градусов

Теоретически, его роль может выполнять даже деревянная банная посуда, но такой вариант не рекомендуется.

Выносной бак для бани с теплообменником часто располагают так, чтобы вода поступала самотеком. Это требует верхнего расположения бака, что чревато серьезными последствиями при его падении, либо разгерметизации. Такая установка выносного бака в бане подходит только для небольших емкостей. Для вариантов свыше 50-70 л этот способ точно не рекомендуется.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

1. Классический змеевик.
2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
3. Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

• Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
• Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

1. Надежность.
2. Достаточная теплоотдача.
3. Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

• Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
• Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
• Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.
• Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

• Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
• Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Как самостоятельно сделать теплообменник

Для того чтобы сделать данный элемент своими руками, вам понадобятся металлические пластины толщиной 2,5-3 мм, сварочный аппарат и умение им пользоваться. Соединяют две емкости – нижнюю и верхнюю трубами.

Следите, чтобы все швы должны быть герметичными. Если банная печь с теплообменником будет использоваться в виде котла, и от нее будет происходить разноска тепла на батареи, ее размер и диаметр труб рассчитайте, исходя из размеров помещений бани.

Совет: проверяйте наличие воды в баке, перед тем, как начнете топить печь.

Расчет площади

При расчетах следует знать, что 1 м 2 теплообменника может давать при нормальной топке до 9 кВт мощности. Если учитывать, что для бани 5 м на 5 м приблизительно требуется 5 кВт, можно составить приблизительный размер будущего устройства.

Не забывайте, что многое зависит от того, где размещена печка для бани с теплообменником и от интенсивности горения топлива. Поэтому необходимо сразу брать многократный запас при расчете.

Размещение печи и вынос нагревательного бака с водой

Подготовьте детали, раскроенные из металлического листа, прихватите их сваркой, проверьте расчеты и окончательно их закрепите между собой.

После этого проверьте систему таким образом:

1. Заварите нижнюю трубу.
2. Наполните систему жидкостью до самого верха.
3. Соедините выходное отверстие с емкостью.
4. Начните заполнять систему сжатым воздухом, наблюдая за давлением по манометру.
5. Заварите возможные места течи повторно, слив предварительно жидкость.

Совет: следите, чтобы суммарное количество труб и стыков было минимальным.

Преимущества

Хотя цена модернизации обычных печей или создание устройств по собственным размерам будет выше обычных устройств для бани, это того стоит.

Давайте поймем, какие преимущества дают печи для бани печи с теплообменником:

1. Вы получаете 3 в 1: создание пара, прогрев помещений и получение горячей воды.
2. Теплообменник позволяет вынести бак с горячей водой в нужное для вас место.
3. Современные материалы способствуют долгому сроку эксплуатации таких изделий.
4. Часто такие печи имеют топку с жаростойким стеклом, которое облегчает контроль горения и позволяет наслаждаться пламенем.
5. Устройство особенно востребованы в банях, где парная и моечная расположены в разных помещениях.
6. Внешний вид печи с теплообменником довольно привлекателен, а их эксплуатация не вызывает хлопот.
7. Устройства компактны, что позволяет экономить пространство.
8. Печи подходят как для влажного, так и для сухого пара.
9. Жесткость конструкции дает возможность устройствам не деформироваться при нагреве.

Вынос топки с жаропрочным стеклом в комнату отдыха

Правила безопасности

1. Запрещается прикреплять трубы от теплообменника к стене неподвижными соединениями. При нагреве они могут изменить свои размеры и повредить последние.
2. Мощность теплообменника должна составлять не более 10 % мощности печи.
3. Объем выносного бака для воды должен прогреваться не ранее, чем через два часа после начала топки.
4. Запрещается наливать воду в печь, разогретую до высокой температуры.

Современные банные и домашние печи с теплообменником имеют весомые преимущества:

• компактность и эргономичность, несмотря на комплектацию оборудованием по нагреву теплоносителя
• большой уровень теплоотдачи оборудования, оперативный нагрев жидкости и пространства
• высокий уровень безопасности всей системы
• возможность принимать душ и иметь доступ к горячей воде в любое время суток и года
• возможность отопления жилых помещений
• возможность отопления дополнительных банных помещений, например, предбанника
• возможность подключения не только к банным, но и домашним печам для создания полноценной и автономной системы ГВС, в том числе, для работы радиаторов, батарей и бойлеров в жилых помещениях
• независимость строения от общественных инженерных систем
• экономия на оплате коммунальных счетов
