Типы и свойства теплообменников для котлов

Промывка пластинчатого теплообменника

Функциональность и работоспособность агрегата в значительной степени зависит от качественной и своевременной промывки. Частота промывки обусловлена интенсивностью работы и особенностями технологических процессов.

Методика проведения очистных работ

Образование накипи в теплообменных каналах является наиболее распространенным видом загрязнения ПТО, ведущим к снижению интенсивности теплообмена уменьшению общего КПД установки. Удаление накипи производится с помощью химической промывки. Если помимо накипи присутствуют другие виды загрязнения, необходимо произвести механическую очистку пластин теплообменника.

Химическая промывка

Метод применяется для очистки всех типов ПТО, и эффективен при незначительном загрязнении рабочей зоны теплообменника. Для проведения химической очистки не требуется разборка агрегата, что позволяет значительно сократить время проведения работ. Кроме того, для очистки паяных и сварных теплообменников другие методы не применяются.

Химическая промывка теплообменного оборудования производится в следующей последовательности:

  1. специальный моющий раствор вводится в рабочую зону теплообменника, где под воздействием химически активных реагентов происходит интенсивное разрушение накипи и других отложений;
  2. обеспечение циркуляции моющего средства по первичному и вторичному контурам ТО;
  3. промывка теплообменных каналов водой;
  4. слив чистящих препаратов из теплообменника.

В процессе проведения химической очистки особое внимание следует уделить окончательной промывке агрегата, поскольку химически активные компоненты моющих средств могут разрушить уплотнения

Наиболее распространенные виды загрязнений и способы очистки

В зависимости от используемых рабочих сред, температурных режимов и давления в системе, природа загрязнений может быть различной, поэтому для эффективной очистки необходимо правильно подобрать моющее средство:

  • очистка от накипи и металлических отложений используются растворы фосфорной, азотной или лимонной кислоты;
  • для удаления оксида железа подойдет ингибированная минеральная кислота;
  • органические отложения интенсивно разрушаются гидроксидом натрия, а минеральные – азотной кислотой;
  • жировые загрязнения удаляют с помощью специальных органических растворителей.

Поскольку толщина теплообменных пластин составляет всего 0,4 – 1 мм, особое внимание следует уделять концентрации активных элементов в моющем составе. Превышение допустимой концентрации агрессивных компонентов может привести к разрушению пластин и уплотнительных прокладок

Широкое применение пластинчатых теплообменников в различных отраслях современной промышленности и коммунального хозяйства обусловлено высокой производительностью, компактными габаритными размерами, простотой монтажа и технического обслуживания. Еще одним преимуществом ПТО является оптимальное соотношение цена/качество.

Материал изготовления

Изготавливают теплообменник для котла из материалов прочных, хорошо проводящих тепло, не склонных к коррозии и достаточно устойчивых к давлению. Поскольку приходится учитывать и стоимость материала, выбор невелик.

Сталь


Стальной теплообменник дешевле в цене, но менее долговечный Это самый доступный материал. Сталь очень прочная, но хорошо поддается обработке. Цена невелика. Плюс такого варианта – стойкость к высокой температуре. Сталь пластична и при нагреве не покрывается трещинами, не деформируется даже на участках, контактирующих с горелкой.

Стальной теплообменник на твердотопливный или газовый котел склонен к коррозии. Вода внутри трубок и продукты сгорания в камере котла разрушительно действуют на материал. Это сказывается на долговечности. Модель из стали много весит, это приводит к дополнительному расходу топлива на прогрев самого элемента.

Чугун

Материал гораздо устойчивее к коррозии чем сталь, не боится ржавчины и действия кислотных ангидридов. Срок эксплуатации достигает 50 лет. Однако чугун – сплав хрупкий, под действием температуры может растрескиваться. Чтобы избежать повреждений, чугунный трубчатый теплообменник необходимо промывать: если используется обычная вода, то 1 раз в год; если антифриз – то 1 раз в 2 года; если дистиллированная жидкость – 1 раз в 4 года.

Вес элемента из чугуна еще больше, поэтому на нагрев приходится тратить больше топлива и времени.

Медь

Медь – благородный металл, не подверженный никаким видам коррозии. Она химически инертна, отлично переносит давление. Медь лучше проводит тепло, поэтому для нагрева самого элемента и протекающей жидкости требуется меньше топлива. Вес медной модели невелик, размеры компактны при очень развитой рабочей поверхности.


Медный

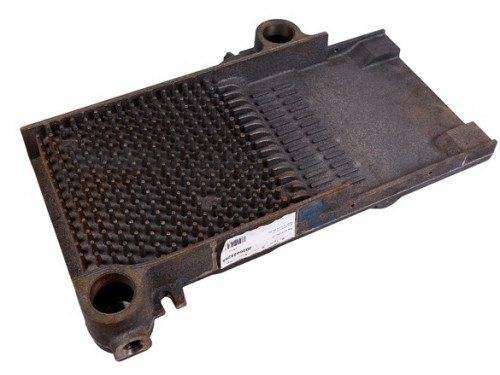

Чугунный

Разновидности узлов обвязки

Обвязка данного прибора состоит из целого ряда элементов, которые ответственны за регулирование температуры носителя тепла, устройства контроля, подводку. При этом крайне необходимо подобрать все элементы обвязки таким образом, дабы те целиком соответствовали всем требованиям носителя тепла. Мы имеет в виду, в первую очередь, затраты этого носителя, а также сечение патрубков. Итак, обвязка калорифера традиционного вида состоит из следующих элементов:

  1. насоса;
  2. клапана, оборудованного электрическим приводом на два или три хода;
  3. приборов измерения температуры и давления;
  4. подводки;
  5. шаровых кранов;
  6. очищающего фильтра;
  7. байпаса.

Существует еще традиционная обвязка, имеющая жесткую подводку. Это используется в тех случаях, когда нет потребности в применении гибкой подводки, поскольку все коммуникационные магистрали состоят исключительно из стальных труб. Более того, в таком случае место, где будет располагаться узел, заведомо определено. Такая разновидность обвязки, особенно в сочетании с водным калорифером, позволяет не только существенно сэкономить время и силы при монтаже, но и меньше тратить на это все денег.

Отличительной чертой любой гибкой подводки можно считать тот факт, что она состоит из гофрированных шлангов вместо традиционных труб из стали. Если сделать узел подобным образом, то его функциональность возрастет. Более того, его можно будет располагаться даже в тех местах, где по той или иной причине нельзя использовать трубы из стали. При этом вы при желании можете усилить контроль над работой системы, увеличив число термоманометров до четырех.

Виды пластинчатых теплообменных аппаратов и их применение

По способу соединения теплообменных пластин теплообменник может быть:

  • разборной;
  • паяный;
  • полусварной;
  • сварной.

Конструкция и принцип работы разборных пластинчатых ТО были описаны выше. Рассмотрим более подробно особенности конструкции и область применения паяных, полусварных и сварных теплообменников.

Паяный пластинчатый теплообменник

Агрегат широко используется для:

  • нагрева и охлаждения рабочих сред;
  • испарения;
  • конденсации;
  • утилизации и рекуперации тепловой энергии.

Теплообменные пластины ППТО изготавливаются из нержавеющей стали. Сборка пакета осуществляется аналогично с разборными теплообменниками, после чего производится пайка медным или никелевым припоем, в зависимости от агрессивности рабочей среды: для более агрессивных сред используется никель.

К наиболее существенным преимуществам паяных ПТО можно отнести:

  • высокую надежность;
  • возможность работы в широком температурном диапазоне;
  • легкость и небольшие габариты;
  • надежность конструкции;
  • простоту монтажа и технического обслуживания;
  • доступную стоимость.

Особенно хорошо паяные ПТО зарекомендовали себя в холодильных и замкнутых отопительных системах.

Полусварные пластинчатые теплообменники

Главной конструктивной особенностью полусварных теплообменников является попарное сваривание штампованных пластин, в результате чего формируется отдельный герметичный модуль. Сборка ПСПТО осуществляется также, как и разборного теплообменника, различие состоит в том, что вместо отдельных пластин используются готовые сварные модули.

Между первичными и вторичными модулями устанавливаются прокладки из термостойкой резины. Отсутствие внутренних прокладок позволяет существенно увеличить рабочее давление в системе и температуру рабочей среды.

Благодаря высоким эксплуатационным характеристикам ПСПТО получили широкое распространение следующих областях:

  • в системах вентиляции и кондиционирования;
  • в химическом и фармацевтическом производстве;
  • в пищевой промышленности;
  • в системах рекуперации;
  • в отопительных системах;
  • в системах централизованной подачи горячей воды.

Среди наиболее значимых преимуществ данной конструкции можно выделить:

  • широкий диапазон рабочих температур;
  • отсутствие герметизирующих прокладок;
  • инертность к агрессивным рабочим средам;
  • простоту монтажа и технического обслуживания.

В отличии от сборных ПТО, полусварные агрегаты практически полностью исключают возможность неправильной сборки.

Сварные пластинчатые теплообменники

Отсутствие уплотнений является главной особенностью конструкции сварных теплообменных аппаратов. Гофрированные пластины сварены в один блок, в котором рабочая среда протекает по внутренним каналам, а нагреваемая – по внешним.

Применяются СПТО при работе с агрессивными средами при повышенных температурах и высоком давлении рабочих сред.

Конструктивные особенности сварных теплообменников обеспечивают следующие преимущества:

  • компактность;
  • высокий коэффициент теплопередачи;
  • незначительные теплопотери;
  • простоту технического обслуживания.

Отсутствие уплотнений в сварных ПТО обеспечивает полную герметичность рабочих каналов, что позволяет работать в экстремальных условиях.

Пошаговая инструкция, как сделать своими руками

Устройство для обмена теплом от теплосети к воде можно сконструировать своими руками.

Инструменты и материалы

Чтобы сконструировать пластинчатый теплообменник собственноручно, потребуются:

  • аппарат для сварки;
  • болгарка;
  • листы из нержавеющей стали — два из рифлёной, один из плоской. Толщина 4 мм;
  • электроды.

Процесс изготовления

Весь процесс изготовления устройство делится на несколько этапов:

  1. Необходимо нарезать пластины из рифлёной стали. Потребуется 31 пластина размером 300 на 300 мм.
  2. Из плоского листа вырезается лента длиной 18 метров и шириной 10 мм. Ленту необходимо нарезать на части длиной по 300 мм каждый.
  3. Квадраты из рифлёного материала свариваются друг с другом десятимиллиметровой полосой с разных сторон, соседние секции должны быть перпендикулярны. Получится 15 секций, обращённых в одну сторону и 15 в другую в виде куба.
  4. К частям, где будет течь вода, необходимо приварить коллектор из плоской нержавеющей стали.
  5. В каждом коллекторе сверлится отверстие, к нему приваривается соединительная часть трубы.
  6. Конструкция монтируется открытой стороной к газовой системе.

Способы обвязки

Теплообменные приборы чаще всего устанавливаются в отдельных помещениях, обслуживающих частные постройки, многоэтажные здания, теплопункты центральных магистралей, промышленные предприятия.

Небольшой вес и габариты оборудования дают возможность производить установку довольно быстро, хотя определенные изделия, которые обладают большой мощностью, нуждаются в сооружении фундамента.

Монтаж и обслуживание теплообменника лучше доверить специалистам

Во время монтирования аппарата нужно соблюдать основное правило: заливка болтов в фундаменте, с помощью которых теплообменник прочно крепится, производится в любом случае. Схема обвязки должна обязательно предусматривать подводку теплоносителя к находящемуся наверху патрубку, а к установленному внизу штуцеру производится подсоединение обратного контура. Подача разогретой жидкости подключается наоборот.

Если в ГВС находится магистраль обратного передвижения воды, то механизм работы и схема несколько меняется. Горячая вода, которая подается по контуру, перемешивается с холодной из водопровода, и только после этого смесь подается в теплообменник. Регулировка температуры на выходе производится с помощью электронного блока, который управляет клапаном входящего теплового носителя.

Чем больше пластин в теплообменнике, тем выше мощность

В двухступенчатой системе можно использовать тепловую энергию обратной магистрали. Это дает возможность рациональней применять имеющееся тепло и снизить чрезмерную нагрузку на котельное оборудование.

В любой из вышеописанных схем обвязки на входе в теплообменник обязан находиться фильтр. С его помощью можно не допустить засорения системы и продлить срок ее эксплуатации.

При всех иных достоинствах пластинчатые теплообменники не опережают старые кожухотрубчатые модели только по одному важному показателю: во время обеспечения значительного расхода пластинчатые устройства недостаточно нагревают теплоноситель. Этот недостаток устраняется расчетом незначительного запаса при выборе количества пластин

Характеристика пластинчатых теплообменников:

Промывка пластинчатого теплообменника

Функциональность и работоспособность агрегата в значительной степени зависит от качественной и своевременной промывки. Частота промывки обусловлена интенсивностью работы и особенностями технологических процессов.

Методика проведения очистных работ

Образование накипи в теплообменных каналах является наиболее распространенным видом загрязнения ПТО, ведущим к снижению интенсивности теплообмена уменьшению общего КПД установки. Удаление накипи производится с помощью химической промывки. Если помимо накипи присутствуют другие виды загрязнения, необходимо произвести механическую очистку пластин теплообменника.

Химическая промывка

Метод применяется для очистки всех типов ПТО, и эффективен при незначительном загрязнении рабочей зоны теплообменника. Для проведения химической очистки не требуется разборка агрегата, что позволяет значительно сократить время проведения работ. Кроме того, для очистки паяных и сварных теплообменников другие методы не применяются.

Химическая промывка теплообменного оборудования производится в следующей последовательности:

  1. специальный моющий раствор вводится в рабочую зону теплообменника, где под воздействием химически активных реагентов происходит интенсивное разрушение накипи и других отложений;
  2. обеспечение циркуляции моющего средства по первичному и вторичному контурам ТО;
  3. промывка теплообменных каналов водой;
  4. слив чистящих препаратов из теплообменника.

В процессе проведения химической очистки особое внимание следует уделить окончательной промывке агрегата, поскольку химически активные компоненты моющих средств могут разрушить уплотнения

Наиболее распространенные виды загрязнений и способы очистки

В зависимости от используемых рабочих сред, температурных режимов и давления в системе, природа загрязнений может быть различной, поэтому для эффективной очистки необходимо правильно подобрать моющее средство:

  • очистка от накипи и металлических отложений используются растворы фосфорной, азотной или лимонной кислоты;
  • для удаления оксида железа подойдет ингибированная минеральная кислота;
  • органические отложения интенсивно разрушаются гидроксидом натрия, а минеральные – азотной кислотой;
  • жировые загрязнения удаляют с помощью специальных органических растворителей.

Поскольку толщина теплообменных пластин составляет всего 0,4 – 1 мм, особое внимание следует уделять концентрации активных элементов в моющем составе. Превышение допустимой концентрации агрессивных компонентов может привести к разрушению пластин и уплотнительных прокладок

Широкое применение пластинчатых теплообменников в различных отраслях современной промышленности и коммунального хозяйства обусловлено высокой производительностью, компактными габаритными размерами, простотой монтажа и технического обслуживания. Еще одним преимуществом ПТО является оптимальное соотношение цена/качество.

Виды по принципу работы


Принцип работы и устройство смесительного теплообменника

По способу взаимодействия сред тепловые обменники могут быть поверхностными и смесительными. Схема подключения смесительного теплообменника считается более сложной.

Смесительные

В основе работы смесительных агрегатов лежит контакт двух веществ и смешивание потребителя и носителя тепла. Смесительный теплообменник для отопления делится на несколько категорий, сюда входят градирни с дымоходом, паровые барботеры, а также конденсаторы барометрического типа и сопловые подогреватели.

Поверхностные


Схема работы поверхностного теплообменника

Поверхностный теплообменник работает в котельной за счет передачи тепла сквозь контактную поверхность. Это могут быть пластины или труба в зависимости от типа прибора. Среды внутри таких агрегатов не смешиваются между собой, в чем заключается их главное отличие от смесительных аналогов.

По принципу передачи тепла поверхностные тепловые обменники делятся на два типа: регенеративные и рекуперативные.

  • Принцип действия рекуперативного теплообменника основан на непрерывной передаче тепла сквозь контактную поверхность. Таким образом работают многие приборы пластинчатого типа.
  • Стандартный или вторичный регенеративный агрегат предназначен для охлаждения и нагревания воздуха. В этих устройствах движение носителя и потребителя тепла происходит в периодическом режиме. Такие установки часто применяются в офисных многоэтажных зданиях.

Кожухотрубные

Кожухотрубной прибор изготовлен из ребристых труб, увеличивающих площадь поверхности, которая передает тепло. Он может иметь конструкцию, включающую трубные решетки, с жесткой сцепкой всех деталей и элементов. Решетки в таком устройстве привариваются к стенкам корпуса, на сцепке к нему прикрепляются трубы. Конструкция с плавающей головкой считается более совершенной, аппараты этого типа стоят дороже, но считаются более практичными.

Погружные

Приборы такого типа часто устанавливают в многоэтажках. В них установлен змеевик в форме цилиндра, размещенный в сосуде с жидкостью. За счет простой конструкции время на отдачу тепла заметно сокращается.

Спиральные

Обвязка такого теплообменника состоит из металлических листов, скрученных в спираль и закрепленных на крене. Агрегатам этого типа нужна хорошая герметизация. Также нужно учесть, что установка спирального теплообменника требует специальных навыков. Спиральные приборы не используют в системах с давлением более 10 кгс/см2.

Пластинчатые

Пластинчатые приборы заслуженно считаются наиболее совершенными и идеально подходят как для частных домов, так и для производственных помещений. Они не доставляют проблем во время сборки и чистки, имеют минимальную степень сопротивления гидравлике. Схема подачи рабочей среды в них может осуществляться тремя способами: прямоточным, смешанным и противоточным.

Погружной


Спиральный


Пластинчатый


Кожухотрубный

Широкие возможности кожухотрубного теплообменника

  1. Давление в трубках может достигать разных значений, от вакуума до наивысших;
  2. Можно достичь необходимого условия по термическим напряжениям, при этом цена устройства существенно не поменяется;
  3. Размеры системы тоже могут быть различными: от бытового теплообменника в ванную комнату до промышленного площадью 5000 кв. м.;
  4. Нет необходимости предварительно очищать рабочую среду;
  5. Для создания сердцевины используют разные материалы, в зависимости от затрат на производство. Однако все они соответствуют требованиям температуры, давления и устойчивости к коррозии;
  6. Отдельный участок труб можно извлечь для чистки или ремонта.

Есть ли у конструкции недостатки? Не без них: кожухотрубчатый теплообменник весьма громоздкий. Из-за своих габаритов он нередко требует отдельного технического помещения. Ввиду большой металлоемкости стоимость изготовления такого устройства тоже велика.

Основные узлы и топливо


Рабочие части газового котла:

  • камера сгорания;
  • теплообменник;
  • система контроля;
  • система отвода продуктов сгорания.

Котел работает от природного газа (магистрального) или от сжиженного в баллонах. Газ – пропан-бутан. Подключение к газовой магистрали возможно только с разрешения местной службы газоснабжения, осуществляется силами ее персонала.

Но этот способ удобнее, поскольку не требуется регулярно возобновлять запасы горючего.

У многих моделей предусмотрены отдельные форсунки для работы с магистральным и сжиженным газом, можно легко осуществить переход с одного горючего на другое.

Мнение владельцев

Битермический теплообменник, его устройство, принцип работы, плюсы и минусы — это теория. Однако информация не будет полной, если не познакомиться с мнением хозяев таких агрегатов.

  1. Те владельцы, у которых раньше работало обычное двухконтурное оборудование, отмечают энергоэффективность котлов с битермическими теплообменниками, небольшой расход газа и высокую теплоотдачу.
  2. Хозяева, которые практически не пользуются основной, отопительной функцией, считают, что такие агрегаты невыгодны. Поскольку раздельный подогрев дает возможность решения только одной из задач, в этом случае односторонняя работа на ГВС или отопление означает экономию.

Таким образом, летом этот прибор неизменно будет аутсайдером, он «вчистую» проиграет обычным двухконтурным газовым котлам. Однако зимой он станет победителем, так как «битерминатор» экономичнее и эффективнее. Компактность агрегата тоже сможет стать решающим фактором, который важен в тех домах, где нет возможности выделить много пространства отопительному оборудованию.

В завершение темы битермического устройства — ролик, рассказывающий о «приборах в приборе»:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Методы промывки

Есть простые вариации, практические не предусматривающие расходов, есть бюджетные с минимальными вложениями, и профессиональные – стоят намного дороже, но отличаются высокой эффективностью.

Как промыть вторичный теплообменник газового котла тем или иным способом? И когда логично применять их. Всё зависит от объёма отложений.

В самой простой ситуации достаточно механического очищения. Снаружи очищаются рёбра ВТ. В работе применяется любая твёрдая щётка, лопатка, скребок или тросик

Здесь очень важно не повредить пластины

Второй метод –промывка в специальном составе. На практике он сочетается с первым способом и следует сразу после него.

Деталь помещается в ёмкость с кислотной смесью. Вид используемой кислоты: соляная или лимонная. Подходящие пропорции: 100 грамм на 10 литров. Воды.

Кислоты можно заменять любыми препаратами от накипи. Через 30-40 минут ВТ достаётся из ёмкости. С него аккуратно стирается оставшаяся накипь.

Попутно очищается и змеевик. Здесь применяется особый ёршик из стали.

Третий метод – химический. Через ВТ прокачиваются более агрессивные вещества с применением специального насоса. Он присоединяется к патрубкам детали.

Рекомендуем: Опрессовка системы отопления — самая полная информация

Подходящие средства для работы отражены в данной таблице:

СредстваОписаниеПропорция к воде: граммы: литрТемпература водыЦена средства (руб.)
Лимонная кислотаПопулярное народное средство100 : 10-1250-70°C50 – 1 пакетик.
Термагент АктивУниверсальная жидкость с мощным эффектом1 : 940-50°C1500 – канистра на 10 кг.
STEELTEX CooperОдин из самых эффективных препаратов, но годится для работы с деталями из лёгких сплавов1:6 до 1:1040-60°C1300 – ёмкость на 5 кг
DetexКонцентрат с эффективными биологическими веществами. Превосходно очищает стальные, чугунные и медные детали200-500 :1040-50°C4900 – канистра 10 л.
Соляная кислотаЭффективно убирает сильную накипь100 : 1050-70°C50 – 1 кг

В ёмкость со смесью почти до самого дна кладётся шланг, одной стороной присоединённый к ВТ, а второй – к насосу. Так получается необходимая циркуляция. Процедура длится 30-40 минут. Затем деталь тщательно промывается обычной водой.

Четвёртый метод не предусматривает извлечение компонента. Это гидродинамическая промывка вторичного теплообменника газового котла. Но её осуществляют только профессионалы. Здесь требуется специальная технология и соблюдение критериев безопасности.


Её принцип – это прогон специального состава по системе котла под мощным давлением (1,5-2 бар). Работа производится бустером. В очистительную жидкость добавляются абразивные элементы.

Это самый эффективный метод, мягко убирающий все отложения и вычищающий деталь до торгового вида.

  • регионом,
  • мощности и модификацией котла,
  • наценкой компании,
  • применяемой техники и химикатов.

В Москве и центральном регионе клиенты за услуги платят порядка 3 500-9 000. В Питере – 3000 – 7000 руб. В других регионах: 1700 – 4500 руб.
