Подключение и установка теплого электрического пола

Какие плюсы и минусы теплого пола: давайте разберемся

Имеет такие теплый пол преимущества:

  • комфортная температура поверхности пола;
  • равномерный обогрев помещения;
  • повышение температуры воздуха в комнате.

Нужно сразу сказать, что система пола с обогревом не может заменить обычное отопление. Традиционные батареи обеспечивают основной нагрев воздуха в помещении. Теплые полы могут использоваться лишь в качестве дополнительного обогрева комнаты. Это – минусы теплого водяного пола. Он обычно используется для прогрева именно пола – все же ходить по теплой поверхности гораздо комфортнее, чем по холодной. Но в то же время, благодаря этой системе, помещение будет обогреваться лучше, поскольку к традиционным батареям присоединяется и другой источник отопления. Вдобавок ко всему, тепло будет распределяться равномерно, так как комната станет нагреваться по всей площади.

Особенности систем теплых полов

Оптимальная температура поверхности пола – 25-28 градусов. При установке системы стоит учитывать, что наибольшая температура будет наблюдаться в самом начале водяного теплого пола – по мере продвижения по трубам, она будет падать. С электрическими полами такой проблемы не возникает.

Что касается того, есть ли вред теплых полов, то температура их поверхности будет выше, чем воздуха. Но это не может способствовать возникновению простуды – напротив, больше шансов заболеть, передвигаясь по холодному покрытию. Установив систему теплого пола в ванной, кухне, детской комнате, можно не переживать о болезнях – как известно, простуды часто возникают при переохлаждении ног (прочитайте: “Теплый пол для ванной комнаты: правильное решение”).

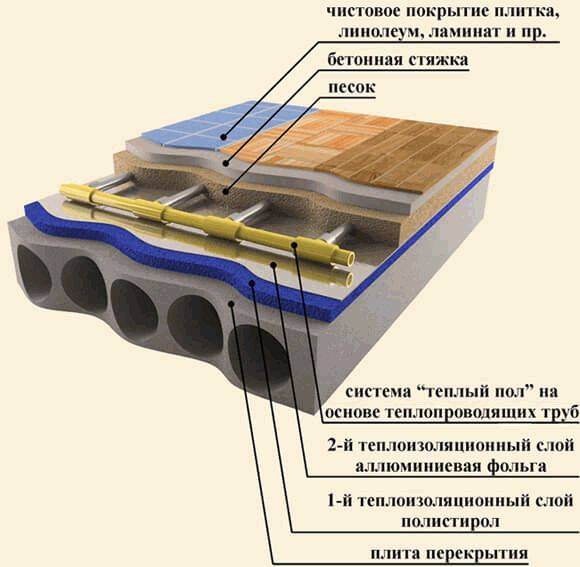

Нагревательный элемент укладывают на теплоизоляционный материал при устройстве теплых полов, сверху заливают стяжку и настилают напольное покрытие. Насчет того, вредны ли теплые полы, то это утверждение абсолютно неверно.

Что касается того, что теплые полы вредны для здоровья, то это абсолютно неверно – подогрев напольной поверхности может сказаться на здоровье только положительным образом. Но чтобы такая система прослужила долго, ее нужно правильно установить.

Выполнение монтажных работ

Важно уделить достаточное количество внимания подготовке основания к дальнейшему проведению работ. Среди особенностей выполнения монтажных работ отметим следующие моменты:. Проводится тщательная очистка основания от мусора и пыли

Если есть сильные перепады или трещины, то следует выполнять восстановительные работы.
В зависимости от того, какой источник тепла будет укладываться, выбирается теплоизоляционный материал. Его толщина должна быть не менее 3-х миллиметров. Отдельные куски изоляции могут соединяться скотчем.
Практически все современные системы имеют терморегулятор. Для его размещения проводится создание специальной ниши. К терморегулятору подводится кабель, а также заземление. Возвышение терморегулятора может быть различным. От созданной ниши вниз пробивается штроба, которая предназначена для размещения силового кабеля и его подвода к основной части системы.
Если в качестве источника тепла укладывается силовой кабель, то используется армирующая сетка. Она необходима для фиксации кабеля в требуемом положении

Проводится тщательная очистка основания от мусора и пыли. Если есть сильные перепады или трещины, то следует выполнять восстановительные работы.
В зависимости от того, какой источник тепла будет укладываться, выбирается теплоизоляционный материал. Его толщина должна быть не менее 3-х миллиметров. Отдельные куски изоляции могут соединяться скотчем.
Практически все современные системы имеют терморегулятор. Для его размещения проводится создание специальной ниши. К терморегулятору подводится кабель, а также заземление. Возвышение терморегулятора может быть различным. От созданной ниши вниз пробивается штроба, которая предназначена для размещения силового кабеля и его подвода к основной части системы.
Если в качестве источника тепла укладывается силовой кабель, то используется армирующая сетка. Она необходима для фиксации кабеля в требуемом положении

Кроме этого при выборе кабеля следует учитывать важность разработки плана по его размещению. Схема должна учитывать расположение крупногабаритной мебели, так как эту площадь не стоит отапливать

Для упрощения работы на изоляционном материала наносятся линии при помощи клейкой ленты.
После разметки напольного покрытия проводится укладка силового кабеля. Стоит учитывать, что его перегибание не допускается

Крепление проводится при помощи специальной ленты или клипс
Если используются маты, то уделяется внимание их нарезке – при делении не должны быть повреждены кабеля.
Соединение нагревательного кабеля с силовым и термодатчиком должно проводится исключительно на ровной поверхности. Место соединения следует защитить при помощи гофрированной трубы
При подключении проверяется сопротивление кабеля

Вся система должна быть соединена с источником энергии при полном отключении электричества.
Все элементы следует закрыть при помощи стяжки. При самостоятельном проведении работы можно использовать состав, основанный на цементе. Стоит учитывать, что в продаже есть и специальный состав, на упаковке которого указывается применение после укладки теплого пола. Смесь приготавливается с учетом рекомендаций, указанных на упаковке, толщина стяжки должна составлять примерно 4-5 сантиметра.
При создании стяжки учитывается то, что она не должна иметь воздушных карманов. При появлении воздушных карманов эффективность нагрева напольного покрытия существенно снижается.

Финишный этап работы заключается в укладке напольного отделочного материала. При выборе подкладки следует учитывать, что некоторые не рассчитаны на воздействие высокой температуры. Это связано с тем, что некоторые могут потерять свои основные эксплуатационные свойства.

В заключение отметим, что создать электрический теплый пол намного проще, чем водяной. Сложности могут заключаться в подключении основной части системы к источнику энергии.

Преимущества теплого электрического пола

К преимуществам данной системы можно отнести нижеприведенные моменты:

  1. Высокая эффективность системы за счет равномерного прогрева пространства. Обычные радиаторы становятся причиной, по которой воздух нагревается и поднимается вверх, после чего остывает и опускается вниз. Другими словами, возникают конвекционные потоки, которые определяют неравномерность прогрева всего пространства. В случае создания электрического пола воздух прогревается равномерно в горизонтальной плоскости, в вертикальной температура падает от напольной поверхности к потолку.
  2. Система, теплообменником которой является вода, не столь комфорта, так как нельзя с большой точностью указывать температуру. В рассматриваемом случае есть терморегулятор, который позволяет с высокой точностью указывать температуру. Примером можно назвать то, что при похолодании можно задавать большую температуру. Установка терморегулятора позволяет снизить расходы на количестве потребляемого электричества.
  3. Есть возможность спрятать источник тепла под отделочным материалом, что не отразится на интерьере. Кроме этого конструкция электрического теплого пола имеет небольшие размеры, а значит не крадет пространство. Отсутствие радиаторов и большого количества труб определяет существенное упрощение выполнение работы по отделке стен.
  4. Рассматриваемый источник тепла не приводит к снижению влажности воздуха. Поэтому в помещении создается благоприятный микроклимат. Этот момента наиболее важен в случае, если есть проблемы с легкими.
  5. Под систему электрического пола подходит практически любое основание, что существенно упрощает монтажные работы.
  6. Есть возможность провести монтаж конструкции теплого пола как основного, так и дополнительного источника тепла. Однако специалисты утверждают, что использовать рассматриваемую систему в качестве основного источника тепла следует исключительно при продуманной теплоизоляции помещений, а также при условии несущественного снижения температуры за окном.
  7. Система теплого пола позволяет существенно ускорить процесс прогрева помещений.
  8. При соблюдении всех технологий и использовании качественных материалов можно обеспечить срок службы системы на протяжении более 50-ти лет.
  9. Создание электрического теплого пола не приводит к выделению вредных веществ в окружающее пространство.
  10. При создании данной системы можно существенно снизить расходы на отоплении примерно на 30%. Установка электрического пола наиболее актуальна в случае большой высоты потолка.

Приведенные выше моменты определяют то, что электрический теплый пол является хорошим выбором. Также есть и недостатки, которые следует учитывать.

Устройство и принцип действия системы

Итак, инфракрасный теплый пол может продаваться в виде коврика или же быть скрученными в рулон. Работает он благодаря карбоновой пасте, которая заключается в полиэстеровую или полипропиленовую пленку. Устройство оснащено токопроводящими шинами, которые располагаются по краям. Изготавливаются они обычно из меди или серебра.

Принцип действия этого изделия очень прост. При подключении ковра к сети через карбон проходит электрический ток, вследствие чего выделяется большое количество тепла. Нужно отметить, что инфракрасный пол изготовлен очень удобно. Все карбоновые полосы собраны в небольшие секции по пару штук. Между ними проходит полоса, разделяющая блоки, и по которой пленку можно разрезать. Однако секции следует разделять очень аккуратно и строго по намеченной линии.

Стандартная схема устройства изделия такова:

  1. Нагревательная пленка, в которую заключены проводники из карбона.
  2. Терморегулятор, который позволяет регулировать степень нагрева изделия.
  3. Тепловой датчик.
  4. Шнур питания, благодаря которому пленка подключается к сети.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.


Теплый пол устанавливать несложно

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.


Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.


Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.


Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.


Прокладка кабеля

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.


Установка теплого пола

Схема теплого электрического пола

Системы теплого пола электрического значительно проще водяных. Функцию управления берет на себя регулятор. На нем выставляется нужная температура, и по сигналам термодатчика происходит подача и отключение напряжения к нагревательным элементам.

Схема системы теплого электрического пола

Монтаж в слой стяжки

В стяжку могут монтироваться кабели, кабельные маты и стержневой инфракрасный теплый пол. Перед укладкой и после следует проверить сопротивление греющих элементов и сравнить его с паспортным. Допустимой величиной считается различие в 10 %. Укладка производится преимущественно змейкой (рис. ниже).

Укладка одножильного и двухжильного кабелей теплого пола: 1 – греющий кабель; 2 – силовой кабель; 3 – соединительная муфта; 4 – провод термодатчика; 5 – термодатчик

У саморегулирующегося кабеля не нужно замыкать проводники между собой на конце, поскольку ток течет в поперечном направлении через полупроводниковую матрицу, расположенную между ними.

Подготовка для разных систем теплых полов одинаковая:

  • Сначала стены помещения оклеиваются внизу по периметру демпферной лентой.
  • Затем укладывается гидроизолирующая пленка, а на нее – теплоизоляция. Если снизу расположено отапливаемое помещение, достаточно толщины 3-4 мм. На первом этаже толщина плит утеплителя берется до 50 мм.
  • Стыки закрываются монтажным скотчем.
  • Кабель фиксируется специальными зажимами.
  • Шаг витков составляет 8-15 см и выбирается согласно расчетам.
  • От стен делается отступ около 10 см, а от труб – до 15 см.
  • Соединение с силовым кабелем производится с помощью муфты и размещается в зоне стяжки.
  • Температурный датчик следует положить в гофре между витками кабеля.
  • Кабель заливается слоем стяжки.
  • При этом контролируется отсутствие пустот, иначе может произойти локальный перегрев нагревателя. Для повышения пластичности в цемент добавляют 1 кг клея ПВА на мешок.
  • Для отделки под плитку делается дополнительная финишная заливка выравнивающей стяжки.

Монтаж в слой плиточного клея

Можно размещать теплый пол под устройство кафельной кладки в слое плиточного клея. Меньше всего проблем существует с тем, как уложить теплый пол из кабельного мата. Он представляет собой резистивный одножильный кабель, прикрепленный к полотну армирующей сетки змейкой. Небольшая толщина нагревательного мата позволяет монтировать его в слой плиточного клея. В результате слой «пирога» составляет 30 мм.

Теплый пол под плитку

Подготовка основания производится так же, как перед монтажом кабельного теплого пола. Здесь часто применяют заливку выравнивающей стяжки, поскольку под плитку требуется ровная поверхность.

Поверхность основания размечают с учетом отступов. Маты раскатывают по основанию от места расположения терморегулятора. На поворотах армирующую сетку разрезают, а провод поворачивают в нужном направлении.

После укладки и подключений к терморегулятору измеряется сопротивление кабеля и сравнивается с паспортным. Затем подается питание и в течение 1 мин проверяется работоспособность системы.

Клей укладывается тщательно и небольшими порциями, чтобы не было полостей. Слой должен полностью накрывать нагревательный мат. Сверху кладется керамическая плитка, которую слегка вдавливают в раствор. Толщина слоя составляет 8-10 мм.

После полного высыхания клея можно включать напольный обогрев.

Монтаж инфракрасного пленочного теплого пола

Перед монтажом составляется план расположения полос термопленки, соединений и датчиков. Теплоизоляция укладывается на всю площадь помещения, а термопленка – только в места подогрева.

Под терморегулятор и датчик заранее находятся и отмечаются места их расположения. Если прибор встроенного типа, под него и под кабели следует проштробить места их размещения.

Термопленка укладывается на чистое и ровное основание сверху слоя теплоизоляции. При необходимости ее разрезают по специальным линиям или посередине между поперечными полосами нагревателя. К основанию и между собой пленка крепится термоскотчем. Нахлест полосок друг на друга не допускается.

Схема укладки и подключения инфракрасного пленочного пола

Соединения производятся с помощью клемм. Силовые провода утапливаются в канавках, вырезанных в слое утеплителя. Датчик соединяется с термопленкой скотчем и размещается в углублении.

Уложенный теплый пол закрывается сверху полиэтиленовой пленкой и фанерой, а затем делается финишное покрытие: линолеум, ламинат, ковролин.

Расчет мощности теплого водяного пола

Перед расчётом тёплого водяного пола следует обратить внимание на следующие параметры:

  • площадь помещения;
  • характеристики помещения (желаемая температура, материал стен, конструкция окон);
  • вид напольного покрытия, то есть из чего будет сделан пол. Так, при покрытии пола из цельной доски, требуется более высокая степень обогрева помещения.
  • мощность котла, насоса, диаметр труб.

Расчёт тёплого водяного пола включает в себя несколько этапов.

  1. Необходимо нарисовать план помещения на листе бумаги, лучше на миллиметровой, задав масштаб. В плане должны быть отображены расположения окон и дверей.
  2. Расчёт шага труб (определённого промежутка между трубами при укладке), их расположения и диаметра.

Проходя через трубы, горячая вода теряет часть тепловой энергии, отдавая её окружающим материалам. В результате падает температура и пол нагревается неравномерно. При короткой протяжённости труб могут оставаться холодными некоторые участки пола. При большой протяжённости, наоборот, вода очень плохо циркулирует в системе. Температура поверхности пола не должна быть выше 30 градусов.

Контур труб при укладывании должен быть в пределах 80−90 метров. Чем длиннее труба, тем больше гидравлическое сопротивление. При увеличении длины трубы и большом количестве поворотов сопротивление будет возрастать. Площадь обогрева не должна превышать 20 м². Если помещение имеет большую площадь, то тогда его надо разделить пополам и сделать два контура, или разделить на три и более контуров. Когда известно количество контуров, то тогда покупается коллектор с определённым количеством отводов. Лучший вариант — это коллектор с регулировочными клапанами, которые помогают изменять температуру, а значит регулировать подачу теплоносителя в каждый контур.

Величина гидравлического сопротивления должна быть одинакова в каждом контуре, который подключен к распределительному коллектору. Для разных помещений (балкон, веранда) необходимы независимые контуры. Эти помещения должны отапливаться отдельно, потому что на их обогрев уходит много тепла.

От шага труб зависит равномерное распределение тепла и необходимая длина труб. Средний расход труб составляет 5 погонных метров на 1 м² площади помещения, если расстояние между витками 20−30 см. То есть нужно около 100 м трубы для помещения площадью 20 м².

Чтобы достигнуть теплоотдачи в 50 Вт на квадратный метр, шаг труб с теплоносителем должен быть 30 см.Когда теплоотдача повышается до 80 Вт, тогда шаг должен уменьшаться до 20 см. Если повышаются размеры промежутков между трубами, то в таком случае рекомендуется повышать температуру теплоносителя

При размещении труб отопления тёплого водяного пола на плане не стоит забывать про основные места тепловых потерь, которыми являются окна и двери. Труба, отходящая от стояка, должна проходить вдоль окна. Расстояние от труб до стен должно составлять 20−25 см, но не меньше 8−10 см. Расстояние между трубами зависит от диаметра труб. По чертежу и контуру труб рассчитывается количество труб, необходимое для укладки. Дополнительно надо добавить два метра для подводки трубы к стояку.

Советы

Что дешевле?

Если использовать инфракрасный пол как основной источник отопления, то потребуется в два раза больше электроэнергии, чем для кабельного обогрева. Поэтому пленочный пол практически не применяют как основной источник тепла.

После отключения питания толстая стяжка над кабельным электрическим полом может обогревать комнату за счет внутреннего тепла в течение нескольких часов. Инфракрасный пол остынет за несколько минут.

Что долговечнее?

Теплые полы и электрические комплектующие как выбрать вариант на долгие годы? Срок службы пленочных и кабельных теплых полов примерно одинаковый. В первую очередь он зависит от качества монтажа. Если полы были уложены на неровное, рваное основание, то со временем нагревательные элементы перетрутся, система выйдет из строя.

Скачки напряжения негативно сказываются на сроке службы электрических компонентов. Чем не стабильнее сеть, тем раньше они могут выйти из строя. Проблему можно решить установкой стационарных стабилизаторов напряжения.

Что надежнее?

Инфракрасный пол прочнее. Он более устойчив к разрушениям от механического воздействия. При выходе из строя кабельного пола потребуется замена всей системы обогрева. У инфракрасного пола надо поменять только одну неисправную секцию.

Правильный монтаж полового покрытия гарантирует долгий срок эксплуатации

Установка инфракрасных полов

Сначала планируем, расположение теплых полов из площади квартиры исключаем пространство, которое занимает крупногабаритная мебель, в том числе и полосу шириной около 200 мм вдоль стенок. То пространство что осталось не занятым измеряем и определяем требуемое количество инфракрасной пленки в квадратных метрах.

Далее по намеченному плану устанавливаем на пол теплоотражающий экран для направления излучения внутрь комнаты, все стыки экрана оклеиваем скотчем. Следующий этап укладка инфракрасной пленки, пленку нужно улаживать медными шинами вниз, при ее разрезании нужно смотреть на специальную разметку, по которой следует ее резать строго по секциям.

Производим соединение секций пленки при помощи проводов и клипс, они присоединяются с одной стороны секций, а на другой стороне просто изолируются с применением специальной изоляции, поставляемой в комплекте с инфракрасным пленочным полом.

Дальше следует подключение терморегулятора, для этого следует поставить отдельную розетку, к которой подключить электрические провода напрямую от электросчетчика. К терморегулятору прилагается схема для его подключения, согласно которой и производится его монтаж.

Следующим подключается термодатчик, от терморегулятора проводим его провода к самой ближней секции пленки и приклеиваем скотчем снизу к графитовым секциям (между отражающим экраном и пленкой).

Включаем теплый пол в сеть и проверяем работу — если все в порядке сверху укладываем половое покрытие (если теплый пол уложен под или ковролин, то его необходимо для безопасности накрыть ДВП) и пол готов к подаче тепла в комнату.

Жидкостный электрический пол XL Pipe

Этот вид подогрева полов представляет собой одну длинную толстостенную трубку диаметром 2 см, которая изготавливается из особого типа полиэтилена. Этот элемент является «емкостью» для теплоносителя, в роли которого выступает антифриз определенной марки. Внутри трубы прокладывается семижильный кабель в тефлоновой облицовке, изготовленный из хромоникелевого металла. Труба запаяна с обоих концов, благодаря чему циркуляции теплоносителя не происходит, что, в свою очередь, позволяет исключить необходимость приобретения какого-либо другого оборудования.

Жидкостный электрический пол XL Pipe

Подогрев за счет жидкостной системы происходит быстро и равномерно, позволяет обеспечить разогрев всей поверхности финишного покрытия. При этом остывает такой пол очень долго. К достоинствам жидкостного пола можно отнести и то, что он не боится давления снаружи, то есть на финишное покрытие, где лежит такая система, можно смело ставить мебель – вреда подогреву она не принесет.

Водяной теплый пол XL PIPE

Монтаж XL Pipe производится внутрь стяжки, вернее, уложенная система заливается цементным раствором около 4-5 см толщиной. Укладка труб производится по определенной схеме. Для монтажа также потребуются терморегулятор, температурный датчик. При этом каких-то особенностей установки этих элементов нет – они монтируются точно так же, как и при обустройстве других типов обогрева. Разве что терморегулятор придется приобрести определенный, предназначенный именно для жидкостных электрополов. Также пригодится и монтажная коробка 12х12х14 см.

Укладка теплого пола XL Pipe

Система XL Pipe – это надежность, безопасность и экологическая чистота в одном типе оборудования. Гарантийный эксплуатационный срок составляет 10 лет, но в целом пользоваться системой при правильном монтаже можно около 50 лет.

Основные этапы монтажа

Daewoo Enerpia XLPIPE-060

Плюсы

Эта система нагрева полов отличается определенными достоинствами:

  • она не является источником электромагнитных излучений;
  • практически не нуждается в установке дополнительного оборудования;
  • не перегревается и не оказывает негативного воздействия на финишное покрытие;
  • позволяет ставить на себя мебель;
  • ремонтопригодна;
  • экономична (затраты на электричество в среднем на 20-30% ниже, чем при использовании электрического подогрева полов);
  • относительно простой монтаж.

Минусы

высокая стоимость.

Жидкостно-электрический тёплый пол. Комбинированная система отопления X-L PIPE

Монтаж  XL Pipe своими руками

Шаг 1. Основание чернового пола подготавливается – очищается от мусора, все трещины и неровности исправляются. Далее на поверхность укладываются плиты экструдированного пенополистирола толщиной 5 см для теплоизоляции.

Укладка плит экструдированного пенополистирола

Шаг 2. Плиты крепятся специальными «зонтами». Предварительно в плитах проделываются отверстия для крепежного материала, далее в них вставляются дюбели-зонты.

Фиксация плит

Шаг 3. Поверх пенополистирольных плит укладывается армирующая сетка с ячейкой 10-20 см.

Укладка армирующей сетки

Шаг 4. Отдельные части сетки соединяются между собой вязальной проволокой.

Пример соединения с помощью проволоки

Шаг 5. Греющий кабель распаковывается и проверяется на соответствие сопротивлению.

Проверка греющего кабеля на соответствие сопротивлению

Шаг 6. Раскладка трубы XL Pipe на поверхности пола производится от монтажной коробки по выбранной схеме с шагом 20-30 см. Фиксируется труба при помощи пластиковых хомутов на армирующей сетке.

Раскладка трубы теплого пола

Еще одно фото процесса

Шаг 7. От терморегулятора к распределительной коробке подводится питающий кабель.

Подводка питающего кабеля

Подсоединяется кабель

Шаг 8. Провода, отходящие от трубы, соединяются с кабелем питания. Провода могут соединяться специальными клеммами.

Соединение проводов с кабелем питания

Место соединения

Шаг 9. Провод заземления соединяется с армирующей сеткой.

Заземление армирующей сетки

Шаг 10. На расстоянии 5 см от трубки системы крепится датчик температуры.

Фиксация температурного датчика

Шаг 11. Монтажная коробка закрывается крышкой, швы которой уплотняются герметиком. Все, укладка и монтаж закончены, осталось только произвести заливку системы цементной стяжкой и дождаться ее высыхания.

Монтажная коробка закрывается крышкой

Стержневой пол

Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.

Устройства

Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.

Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.

Принцип работы

стержневой карбоновый инфракрасный теплый пол

Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.

Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.

Достоинства и недостатки

Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.

Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.

Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.

К каким последствиям могут привести ошибки при монтаже ЭТП

К самым частым ошибкам самостоятельного монтажа ЭТП относятся:

Приобретение лишних материалов. Так случается, когда человек берет в расчет общую площадь комнаты. Нужно учесть только ту, которая служит основой для пола с подогревом. В расчет не берут пол, который занят мебелью, тяжелой бытовой техникой. Запрещается разрезать кабель в нагревательном мате

Важно составить план укладки так, чтобы мат использовался полностью. Лучше оставлять небольшую часть пола незакрытой

Запрещается включать пол со стяжкой до момента его полного просыхания

Это спровоцирует неравномерность просыхания, образованию пустот и трещин. Кабель запрещено класть без предварительного выравнивания и очищения чернового пола. Рекомендуется обрабатывать основу грунтовкой для предотвращения оседания пыли и формирования воздушных карманов по периметру камера. Это способствует его сильному перегреву. Температурный датчик устанавливается в гофре, чтобы иметь доступ к нему для ремонта и замены. Важный этап перед началом эксплуатации – измерение сопротивления. При обнаружении отклонений рекомендуется обратиться к профессионалу для исправления проблемы. Для выполнения в будущем перестановки мебели или ремонта следует сохранить схему кладки ЭТП. Для этого достаточно сфотографировать пол до момента заливки цементом.

Возможные ошибки монтажа

Влияющие на расход электрической энергии факторы

При определении затрат на электроэнергию следует учитывать такие моменты:

  1. Утепление основания пола. Укладка системы на черновую стяжку без использования теплоизоляционных материалов способствует ненужного расхода энергии на обогрев нижней части пола. При утеплении основания экономится более 15 процентов электричества.
  2. Площадь пола, занимаемая устройством обогрева. В больших помещениях значительно увеличивается потребление электроэнергии. При этом для обогрева объемных помещений требуется более высокая мощность отопительной системы.
  3. Тип отопительного оборудования. С каждым годом изготавливаются различные модели теплых полов с отличительными техническими показателями. В экономическом плане первое место занимают нагревательные маты. Это обусловлено их расположением сразу под финишным покрытием и не требуется расхода электричества на обогрев слоя клеевого или цементного раствора.
  4. Общая теплоизоляция помещения. При отсутствии утепления комнаты затрачивается больше энергии на ее прогрев. После того как улучшить теплоизоляцию помещения часто можно увидит существенные изменения расхода электричества.
  5. Размещение квартиры. Если помещение расположено на первом этаже, то нижняя его часть всегда холодная. Поэтому требуется больше мощности на обогрев пола. Верхние этажи подогреваются нижними квартирами, и половое покрытие остывает в таких случаях довольно медленно.
  6. Наличие основного обогрева. При использовании системы теплого пола как дополнительного устройства обогрева заметно снижается расход электроэнергии. Это объясняется тем, что обогрев пола функционирует только в случаи необходимости, а за тепло в помещении отвечает основное отопительное оборудование.

Для уменьшения потребления электроэнергии нужно устанавливать терморегуляторы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
