Как сделать теплые полы в частном деревянном доме

Особенности пола с подогревом в деревянном доме

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

  1. Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
  2. Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
  3. Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
  4. Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Разновидности

Сама по себе, конструкция теплого пола одинакова. Различаться может материал труб — есть полиэтиленовые и медные системы.

Однако, основными разновидностями водяных теплых полов считаются варианты реализации:

Бетонный (заливка в стяжку)

Вариант дает максимальный эффект по теплоотдаче — площадь контакта трубы со стяжкой максимальная, теплопотери практически отсутствуют. Однако, если при монтаже допущены ошибки, или произошло повреждение трубы при укладке напольного покрытия, устранить протечку будет очень сложно.

Придется разбивать участок стяжки (рискуя при этом получить новые повреждения трубы), устранять протечку и снова заливать слоем бетона в один уровень с основной стяжкой.

Настильный (укладка на панели с бобышками с последующей укладкой напольного покрытия)

Этот вариант несколько проще в плане монтажа, допускает достаточно легкий ремонт поврежденных труб. Однако, передача тепла происходит конвекционным способом, что требует увеличения температуры теплоносителя и, соответственно, увеличенных расходов на отопление.

Какой вариант выбрать?

Выбор подходящего вида обусловлен несколькими факторами:

  • климатические особенности региона;
  • размер помещений;
  • материал перекрытий и стен дома;
  • мощность отопительного котла;
  • финансовые возможности владельца.

Большинство пользователей предпочитает теплый пол залитый в стяжку. Это наиболее эффективный способ реализации, лишенный потерь тепловой энергии. Сложность ремонта считается проблемой, которая встречается редко — зная о наличии трубопровода, никто не станет без крайней нужды сверлить стяжку. При этом, в слое бетона труба полностью защищена от любых воздействий и может сохранять работоспособность в течение неограниченного времени.

Устройство водяного теплого пола в деревянном доме

При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.

Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.

Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Метод укладки

Монтаж этой системы осуществляется методом настила. Трубы с теплоносителем кладутся в специализированные желоба, которые выполнены на черновом полу из досок.

Для надежной аккумуляции и правильного распределения тепла по всей поверхности пола монтируются металлические пластины с уже выполненными углублениями под трубы, в которые они и кладутся.

Данный вид пластин помимо главной своей функции, так же обеспечивает дополнительную жесткость всей конструкции, а это значит, что в принципе можно обойтись без подложки.

Если в качестве финального покрытия используется кафельная плитка или линолеум, то подложку все-таки желательно выполнить. В качестве подложки можно применять листы ГВЛ с минимально возможными показателями теплоизоляционного параметра.

Подготовка основания: рекомендации для всех случаев

Прежде всего следует правильно выполнить подготовительные работы. В этом случае совершенно исключено применение стяжки. Вместо мокрого бетона используются обычные доски, из которых устраивается основание.

Технические требования, предъявляемые к деревянным конструкциям ограничиваются свойствами этого материала:

  • Если используется дуб или бук, то в таком случае толщина настила не превышает 24 мм. Для лиственницы или сосны этот показатель ограничен 22 мм.
  • До начала монтажа доски рекомендуется занести в помещение и выдержать в комнатной температуре в течение нескольких дней. В этом случае вероятность деформации дерева снижается до минимума.

Перед тем как монтировать теплый пол на деревянное основание следует особое внимание уделить его подготовке. Если планируется использовать старое основание, все дыры и щели, существующие между досками, тщательно заделываются теплоизоляционными материалами

Для этого рекомендуется использовать обычный пенопласт или минеральную вату. При устройстве нового основания, поверхность его половиц перед монтажом подвергается обработке антисептиками. Все гнилые места, плесень, щели и другие дефекты заранее удаляются с поверхности.

После того как основание готово, между лагами укладываются теплоизоляционные материалы, предотвращающие образование холодных участков. По окончании подготовительного этапа выполняется монтаж выбранной системы теплого пола.

Подготовка к работам, создание теплоизоляционного слоя и обработка чернового пола

Монтировать отопительную систему можно исключительно после тщательной подготовки. Направлены все процедуры на то, чтобы сделать несущую часть перекрытия идеальной. В данном случае могут быть выполнены как работы по восстановлению, так и полная замена определенных частей перекрытия.

Главное помнить, что монтаж теплого пола в деревянном доме не допускает большого количества ошибок, поскольку каждая из них влечет за собой определенный процент потерь тепловой энергии. Как результат повышается расход электрической энергии и понижается эффективность системы.

Включает в себя данный этап следующие процедуры:

  • снятие существующего напольного покрытие и демонтаж чернового основания;
  • удаление тепло- и гидроизоляции;
  • очистка несущих опор от грязи, плесени, грибка и т.д.

Затем все балки осматриваются на предмет их поношенности. Прохудившиеся, гнилые, деформированные балки удаляются и вместо них вставляются новые. Если повреждения определенного элемента незначительные, то можно произвести его частичную замену (прочитайте: “Как сделать пол в деревянном доме – устройство на примерах”).

Избежать образования нового грибка и заплесневения древесины можно при помощи антисептических средств или грунтовых составов с глубоким проникновением. По завершению такой обработки необходимо определиться со способом монтажа системы теплого пола и выбором материалов, которыми будет утепляться черновое основание.

Высота закрепления брусков определяется толщиной материала, используемого в качестве утеплителя. Без брусков подобные работы также можно произвести, но тогда закреплять доски придется на имеющихся балках. Производить такие работы придется из подпола или подвального помещения.

Древесина обрабатывается при помощи антисептика. Речь идет о каждой части созданной конструкции. Между опорами укладывается мембранный пароизоляционный слой. Поверх него прокладывается утеплитель, толщина которого должна составлять 15-20 сантиметров. В качестве теплоизоляции могут быть использованы: минеральная вата, пенополистирол, пеноплекс.

Толщина слоя и высота опор подбирается с тем расчетом, что от утеплителя до основного пола должен быть зазор в 8-10 сантиметров. Причем зазор должен вентилироваться, что могут обеспечить специальные воздухоотводы в виде небольших проемов в подполе или подвале. Вентилировать черновую часть пола можно, если оставить небольшой участок без обшивки досками.

Как сделать сухой теплый пол без стяжки своими руками

Водяной теплый пол – это одна из самых экономичных систем, используемых для нагрева пола.

Обычно подобные системы укладываются в стяжку, но это возможно далеко не всегда, поскольку вес одного квадратного метра покрытия может достигать 300 кг.

Для деревянных домов или старых зданий такая нагрузка чрезмерна, поэтому установить теплый пол под стяжкой не получится.

Решением описанной выше проблемы являются настильные системы, которые можно монтировать, не перегружая перекрытие и не снижая объем помещения.

Впрочем, при всех описанных достоинствах имеется и несколько недостатков, которые не позволяют назвать теплые полы в деревянном доме без стяжки универсальными.

Первое негативное качество, которое стоит отметить – не очень высокая эффективность.

Средняя теплоотдача квадратного метра таких полов составляет около 50 Вт – а этого в большинстве случаев недостаточно для полноценного отопления всего дома.

Именно поэтому сухие теплые полы в деревянном доме чаще всего используются в сочетании с другими отопительными системами.

Вторым недостатком является низкая инерционность.

Конечно, однозначным минусом это качество назвать нельзя, ведь благодаря ему обеспечивается высокая скорость прогрева помещения – но и остывает оно так же быстро, если установленные своими руками сухие теплые полы по какой-то причине прекращают работу.

Виды сухих теплых полов

Существует две разновидности сухих систем теплого пола – деревянные и полистирольные. Устройство обеих систем имеет два общих компонента – блоки настильной системы и теплораспределительные металлические полосы.

Поскольку теплопроводность базовых материалов невелика, при укладке труб непосредственно в пазы блоков теплоотдача получается небольшой.

Чтобы компенсировать этот фактор, используются металлические пластины, созданные на основе алюминия.

Виды тёплых полов на деревянное основание и особенности укладки

Смотреть видео: какие теплый полы лучше выбрать

Водяной тёплый пол


Контур водяной системы представляет собой конструкцию из труб, по ним движется нагретый теплоноситель. Элементы нагрева фиксируются к основанию, затем присоединяются к центральному узлу отопления или к отдельно оборудованному котлу, оснащенному насосом.

Электрический тёплый пол

Электрический пол — токоведущая часть бывает кабельной, плёночной или в виде термоматов.

  1. Кабельный — продаётся в матках, имеет разные показатели нагрева и объём производимого тепла. По мощности бывает от 120 до 180 Вт/кв.м.
  2. Греющие маты — кабельная разновидность пола, в ней элементы нагрева (кабель) уже уложены на полотно с конкретным шагом.
  3. Инфракрасная плёнка — по её краю размещены контакты, а интервал мощности у разных моделей составляет от 150 до 220 Вт/кв.м.

Электрические системы легче в установке, особенно это относится к плёночному полу. Помимо этого, они имеют меньшие размеры и часто, можно обойтись без демонтажа старого полового покрытия.

У них меньше время нагрева и имеется специальный терморегулятор, с помощью которого возможно установить требуемую температуру в каждом помещении. Электрические виды обладают продолжительным сроком службы — до 50 лет.


Однако, при установке на деревянное основание электрических полов есть минусы:

  • риск возгорания;
  • высокие расходы на электричество.

Кроме того, перед обустройством нужно проверить проводку, на соответствие ей повышенной нагрузки.

Не зависимо от типа тёплого пола, допускается его укладка на деревянную поверхность. Главное, правильно произвести установку и соблюдать правила эксплуатации.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Теплый водяной пол — особенности

Конструкционная основа водяного пола — это трубки с теплоносителем (чаще всего, с водой).

Монтаж системы своими руками в ванной комнате или во всем частном доме заключается в креплении элементов с теплоносителем к полу, а затем к подключению этих трубок к отопительному агрегату.

Для водяного теплого пола в частном доме могут использоваться следующие типы труб:

  • пластиковые либо металлопластиковые;
  • шовные или бесшовные;
  • металлические, в том числе медные — самые дорогие, а потому редко используемые.

Чаще всего для систем водяного теплого пола в частном доме используются такие материалы, как бесшовный металлопластик.

Различаются не только материалы труб, но и устройства, с помощью которых проводится укладка и крепление трубопровода водяного пола в частном доме.

Видео:

https://youtube.com/watch?v=IfJHyCqZIu8

Выделяют 4 разновидности крепежа, позволяющего зафиксировать водяные трубы на полу.

Использование кронштейнов для крепления металлопластиковых труб к стене. Метод старый и дешевый, вполне подходящий для реализации своими руками.

Система типа Rail представляет собой пластиковую рельсу с направляющим, где потом будут защелкиваться трубы. Устройство выполняется с самоклеящимся основанием, так что его монтаж в частном доме не составит труда.

Если же крепить таким образом трубы в ванной, то нужно обеспечить идеальную гидроизоляцию.

Крепеж Tacker — элементы теплого водяного пола закрепляются на специальной подложке скобами.

Подложка реализуется в рулонах и имеет метровую ширину и толщину 20-50 мм.

Популярный способ — система Profil. Требует укладки теплоизоляционного слоя во всем частном доме.

Особенности этой теплоизоляции в том, что на ней уже закреплены небольшие выступы, по которым и монтируется труба.

Если вы решили сделать монтаж водяного пола внутри цементной стяжки, то не забывайте, что она может быть установлена только сверху на бетонном основании, выполненном на грунте.

В этом случае — создается многослойный «пирог» — основание, теплоизоляционный слой, арматурная сетка для армирования, трубы водяного пола, подложка и собственно декоративное покрытие.

Однако чаще всего электрический теплый пол в деревянном доме монтируется без стяжки, особенно если речь идет о втором этаже.

Ведь деревянные перекрытия почти всегда облегченные, а значит, даже самая тонкая стяжка гарантированно обеспечит колоссальную нагрузку.

Поэтому, при монтаже своими руками, нужно все сделать для того, чтобы избежать этой тепловой «зебры».

Укладка трубок должна будет проводиться в соответствии со следующими рекомендациями:

  • водяные трубы должны укладываться с минимальным шагом. Однако монтаж конструкций все равно должен проводиться с учетом шага половых перекрытий;
  • теплый водяной пол устраивается с дефлекторами (отражающими поверхностями), которые помещаются под трубки.

Вы можете не выполнять теплоизоляцию под комнатой, которая находится на втором этаже — ведь в этом случае теплопотери будут переходить на первый этаж, нагревая потолок.

Исключение можно сделать только в ванной, ведь к этому помещению предъявляются повышенные требования комфортности.

А для того, чтобы деревянный пол без стяжки в частном доме прогревался равномерно, потребуется укладка фольгированной подложки в верхней части «пирога» — именно эта часть будет нагреваться от труб водяного пола, а затем равномерно распределять тепло по древесине.

Можно производить монтаж труб водяного теплого пола и внутри перекрытий — тогда в лагах выполняются пропилы и отопительные элементы укладываются в них змейкой.

Также возможен вариант, когда укладка водяного пола на черновой пол, смонтированный с 20-мм зазором.

В образованные пазы помещается металлический профилированный лист, затем — трубы теплого пола, а потом уже производится монтаж подложки и можно сделать декоративное покрытие своими руками.

Трубы отопления в выбранных пазах

Этот способ подойдет в случае, если в помещении имеется хорошо утепленный, качественный деревянный пол, но нет возможности или желания поднимать его уровень на высоту более 1 см.

Перед тем, как приступить к работе по монтажу теплого пола, необходимо сделать расчет его тепловой мощности исходя из теплопотерь и площади данного помещения, в результате которого мы узнаем длину и диаметр труб, которые для этого понадобятся. Сделать это можно самостоятельно, используя калькуляторы, которые легко найти в интернете или обратиться за помощью к специалисту. Здесь мы этот вопрос рассматривать не будем, а рассмотрим только технологию монтажа теплого пола.

Зная размеры помещения, а также необходимую общую длину и диаметр труб, составляем схему их укладки. Переносим схему из бумаги в натуру – на поверхность пола и размечаем трассы пазов под трубы. Их размеры должны быть несколько больше диаметра труб. Например, для труб, наружным диаметром 16-17 мм, подойдут пазы 20х20 мм. Их можно выбрать с помощью электроинструмента (фрезы) или вручную. Но второй вариант требует довольно много времени и труда.

Пазы под трубы теплого пола

Когда пазы будут готовы, можно приступать к укладке труб теплого пола. Но для того, чтобы тепло теплоносителя было направлено только вверх, для обогрева помещения, их необходимо укладывать на материал, который будет отражать тепловое излучение. Это могут быть специальные металлические пластины или обычная фольга. Последняя является более дешевым вариантом, но требует большей аккуратности при работе. После укладки в паз, края фольги можно прикрепить к доскам основания с помощью степлера.

Труба уложенная в паз на фольгу

Трубы отопления укладываются в пазах поверх теплоотражателя и крепятся там с помощью металлических пластин. При этом поверхность основания для напольного покрытия должна оставаться ровной, с перепадами не более 2 мм, для того чтобы не возникло проблем при его монтаже. Лучшим вариантом такого покрытия, в данном случае, является ламинат. После окончания монтажа теплого пола, по поверхности просто раскатывается подложка, а сверху укладывается сам ламинат.

Трубы теплого пола, уложенные в пазы и на теплоотражающие пластины

Укладка ламината на водяной теплый пол по подложке

Преимущества этого способа:

  • Требует минимального количества материалов – нет необходимости в дополнительном объеме древесины ( лаг, досок) или утеплителя;
  • Уровень пола поднимается на минимальную высоту – только на толщину напольного покрытия.

Недостатки:

  • Деревянный пол должен быть довольно хорошо утепленным;
  • Необходимость выборки пазов в досках, что требует наличия специального инструмента и навыков работы с ним.

Как положить плёночные полы под ламинат

Чаще всего плёночные полы укладывают под ламинат.

Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

  • простилают изолон,
  • стыки проклеивают скотчем;
  • прибивают по периметру демпферную ленту;
  • полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
  • по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
  • к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.

Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.

Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.

Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.

Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

  • листовые инфракрасные пленочные обогреватели;
  • фольгированные маты;
  • стержневые греющие маты;
  • кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

Кабельные маты

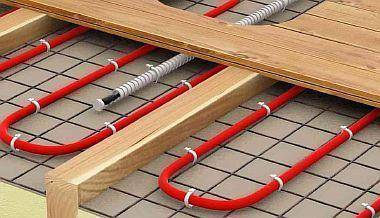

Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
