Технические характеристики теплого пола Warmstad

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

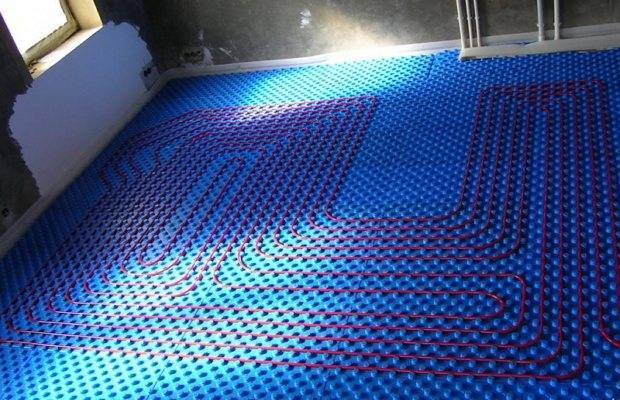

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Кабельные секции

На бетонную стяжку можно уложить любое напольное покрытие, не зависимо от его фактуры. В стяжку рекомендуют укладывать не только термоматы, но и нагревательный кабель. Секции «Вармштад» монтируют любым удобным способом. Кабель двухжильный, не требует подключения к сети 2 концов.

При укладке проводник не надо возвращать к терморегулятору. Один край двухжильного кабеля может находиться в любом месте помещения. Это даёт возможность наладить отопление в комнате любой геометрии.

Если секцию укладывают на бетонное покрытие, рекомендуют продумать гидроизоляцию и материал для утепления пола

Особенно это важно, если отопление оборудуют в помещении на первом этаже. Отсутствие изоляционных покрытий может вызвать выпадение конденсата на бетонном основании, что разрушительно действует на стяжку и на фундамент здания. На утеплитель рекомендуют уложить фольгированный материал

На утеплитель рекомендуют уложить фольгированный материал

Он обладает отражающей характеристикой: тепло от секции будет направлено вверх в помещение. Фольгу закрывают лавсановой материей. Укладывают кабель с определённым шагом. В качестве крепления используют металлическую ленту: она входит в комплект к секции. На поверхности изоляционных материалов укладывают термодатчик. Для него рекомендуют сделать нишу. Провода кабеля и термодатчика располагают в гофрированной трубке и подводят к терморегулятору. Терморегулятор устанавливают около розетки на расстоянии не менее 30 см от пола. В инструкции указана схема подсоединения проводов к терморегулятору. Подключение системы производят через УЗО. После подключения проводят тестирование системы отопления. Далее формируют стяжку. Стяжку рекомендуют делать толщиной 3-5 см. Выполняют облицовку напольного покрытия.

На терморегуляторе устанавливают температуру и подключают систему. В спальне рекомендуют устанавливать 18 0С, в гостиной 22-25 0С. Тёплый воздух будет ощущаться уже через 5 мин. работы системы. По достижению в комнате указанной температуры отопление отключится самостоятельно. Если температура воздуха опустится ниже нормы на 2 градуса, терморегулятор вновь подключит отопление.

«Тёплый пол Вармштад» от компании Теплолюкс можно приобрести в специализированных магазинах в Москве, на сайте завода «ССТ ТП», у дилеров через Интернет. Монтаж напольной системы отопления выполняют самостоятельно, но подключение к электросети рекомендуют доверить специалистам. Система обогрева работает от 220 В.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Назначение теплых полов Вармштад

Отечественная компания Теплолюкс предоставляет гарантию на теплый пол Вармштад 25 лет

Продукция Вармстад обеспечивает комфортный микроклимат и нормальный обогрев дома. Систему монтируют с целью:

  • подогрева основного напольного покрытия,
  • поддержки нормальной температуры,
  • основного источника тепла в доме или квартире,
  • резервного обогрева в случае использования системы отопления.

Достоинства и недостатки

Обогревательные устройства предназначены для жилых и нежилых помещений. Они обладают несколькими преимуществами:

  • большой ассортимент – в линейке производителя представлено 16 моделей для различной площади обогрева,
  • недорогая стоимость – обеспечивается реальная экономия на ремонте или замене коммуникаций,
  • качество за счет многоуровневой защиты – алюмолавсановая изоляция, оболочка из сшитого полиэтилена,
  • совместимость со всеми типами покрытий,
  • гарантийный срок использования – 25 лет (с августа 2018 года),
  • простота монтажных работ и подключения.

В числе минусов полов Warmstad – уменьшение полезной площади комнаты при использовании матов, отсутствие самоклеящейся основы, усиления на пробивание.

Возможности

  • Удельная мощность:150Вт/м.кв.
  • Максимальная температура нагрева:+45 град.

Нагревательные мат применяется для обогрева полов в помещениях, где необходимо выдержать минимальную толщину покрывающего слоя и создания идеального температурного режима в квартире или доме. Данная модель теплого пола является четвертым технологическим поколением в производстве нагревательных матов, что гарантирует не только высокое качество, но и наиболее совершенное исполнение.

Две нагревательные жилы в конструкции равномерно распределяют тепло, снижают возможность перегрева, что значительно повышает надёжность изделия, а использование в конструкции кабеля экрана из алюмолавсана обеспечивает полную электробезопасность и защиту от электромагнитного излучения. Изоляция нагревательного кабеля изготовлена из химически сшиваемого полиэтилена, что улучшает механические и электрические свойства секции. Также в конструкции использованы уникальные муфты, обладающие повышенной механической стойкостью, повышенной теплоотдачей и увеличенным сроком службы.

Данный обогреватель является дополнительным при наличии основного источника обогрева в помещении.

Удельная мощность мата составляет 150 Вт на метр квадратный, приведенная потребляемая мощность составляет 300 Вт. Поверхность теплого пола может нагреваться в диапазоне от +5 до +45 градусов. Установка температуры осуществляется с помощью терморегулятора.

Преимущества:

  • Устанавливается в слой плиточного клея и не влияет на уровень пола.
  • Не требует стяжки.
  • Нагревательные жилы равномерно распределяют тепло по рабочей поверхности.
  • Оболочка кабеля изготовлена из термостойкого полимерного материала.
  • Обеспечивает полную электробезопасность и совершенную защиту от электромагнитных полей.
  • Значительно увеличен срок службы.

Комплектация продукта

Тёплый нагревательный пол под плитку «Warmstad» можно разделить на несколько основных компонентов:

Конструкция нагревательного кабеля Warmstad

  • Кабель «Warmstad»;
  • две медные нагревательные жилы;
  • изоляция, состоящая из прочных диэлектрических полимеров;
  • дренажная жила, предохраняющая кабель от механического и электрического воздействия;
  • алюмолавсановый экран;
  • изоляция из термостойкого ПВХ.
  • Мат «Warmstad»;

    Конструкция нагревательного мата Warmstad

  • Нагревательная поверхность;
  • трубка с разъёмом для монтирования датчика
  • состав нагревательного кабеля.
  • Терморегулятор, устанавливаемый на стену;
  • Датчик температуры системы.

Описание

Тёплый пол Warmstad WSS — нагревательная двухжильная секция которая крепится к стяжке с помощью монтажной ленты. Установка производится непосредственно в цементно-песчаную стяжку толщиной которой 30-50 мм.

Тёплый пол Warmstad WSS может быть использован как:

1. Основная система отопления в отдельно стоящих зданиях, в том числе в тех случаях, когда нет возможности подключиться к системе центрального отопления. 2. Дополнительная (комфортная) система отопления. Устанавливается совместно с отопительными приборами других типов и предназначена для достижения теплового комфорта

Это особенно важно в помещениях с холодными полами (ванные комнаты, санузлы, кухни, бассейны) и на первых этажах зданий. Warmstad WSS подогревает пол и создает наиболее комфортное распределение температуры в помещении. Он поможет обогреть Вашу комнату даже тогда, когда основное отопление отключено

Он поможет обогреть Вашу комнату даже тогда, когда основное отопление отключено.

Изоляция и оболочка кабеля выполняются из материалов, не распространяющих горение. Экранирующая оплетка обеспечивает механическую и электрическую защиту, а также увеличивает термостойкость кабеля. При производстве нагрева тельных кабелей Warmstad использованы материалы ведущих мировых производителей пластмасс.

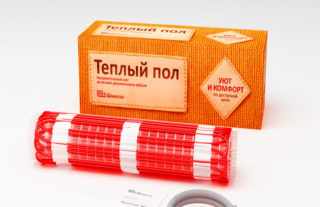

В состав комплекта Warmstad WSS входит:

  1. Нагревательная секция
  2. Монтажная лента
  3. Гофротрубка
  4. Паспорт на нагревательную секцию
  5. Инструкция по установке системы
  6. Упаковочная коробка

Комплект содержит позиций:

В корзину

6 300p.

Это интересно: Краткий обзор Electrolux EWT 1567 VIW — объясняем досконально

Общее описание

Тёплый пол «Вармштад» — это двухжильный медный кабель, защищенный от внешних помех омеднённым экраном, который закреплён на монтажную сетку. Алюмолавсан, из которого состоит его изоляция, увеличивает срок эксплуатации и безопасность продукции.

Принято различать два варианта продукции компании, отличающейся техническими характеристиками и способом монтажа:

  • Электрический тёплый пол модели «Warmstad WSM», монтирующийся непосредственно под керамическую плитку;

    Теплый пол Warmstad WSM

  • Электрический тёплый пол модели «Warmstad WSS», монтаж которого осуществляется в стяжку.

    Warmstad WSS

Кабельные секции

На бетонную стяжку можно уложить любое напольное покрытие, не зависимо от его фактуры. В стяжку рекомендуют укладывать не только термоматы, но и нагревательный кабель. Секции «Вармштад» монтируют любым удобным способом. Кабель двухжильный, не требует подключения к сети 2 концов.

При укладке проводник не надо возвращать к терморегулятору. Один край двухжильного кабеля может находиться в любом месте помещения. Это даёт возможность наладить отопление в комнате любой геометрии.

Если секцию укладывают на бетонное покрытие, рекомендуют продумать гидроизоляцию и материал для утепления пола

Особенно это важно, если отопление оборудуют в помещении на первом этаже. Отсутствие изоляционных покрытий может вызвать выпадение конденсата на бетонном основании, что разрушительно действует на стяжку и на фундамент здания.
На утеплитель рекомендуют уложить фольгированный материал

Он обладает отражающей характеристикой: тепло от секции будет направлено вверх в помещение.
Фольгу закрывают лавсановой материей.
Укладывают кабель с определённым шагом. В качестве крепления используют металлическую ленту: она входит в комплект к секции.
На поверхности изоляционных материалов укладывают термодатчик. Для него рекомендуют сделать нишу.
Провода кабеля и термодатчика располагают в гофрированной трубке и подводят к терморегулятору.
Терморегулятор устанавливают около розетки на расстоянии не менее 30 см от пола.
В инструкции указана схема подсоединения проводов к терморегулятору. Подключение системы производят через УЗО.
После подключения проводят тестирование системы отопления. Далее формируют стяжку.
Стяжку рекомендуют делать толщиной 3-5 см.
Выполняют облицовку напольного покрытия.

На терморегуляторе устанавливают температуру и подключают систему. В спальне рекомендуют устанавливать 18 0С, в гостиной 22-25 0С. Тёплый воздух будет ощущаться уже через 5 мин. работы системы. По достижению в комнате указанной температуры отопление отключится самостоятельно. Если температура воздуха опустится ниже нормы на 2 градуса, терморегулятор вновь подключит отопление.

«Тёплый пол Вармштад» от компании Теплолюкс можно приобрести в специализированных магазинах в Москве, на сайте завода «ССТ ТП», у дилеров через Интернет. Монтаж напольной системы отопления выполняют самостоятельно, но подключение к электросети рекомендуют доверить специалистам. Система обогрева работает от 220 В.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Плюсы и минусы

Судя по оставленным в сети отзывам пользователей, электрический тёплый пол Warmstad нравится покупателям за:

  • Ценовую доступность. Стоимость комплектующих ниже, чем у большинства именитых конкурентов.
  • Эффективность. Прогрев помещений происходит быстро и равномерно, а расходы электроэнергии остаются на приемлемом для подобных систем отопления уровне.
  • Длительный срок официальной гарантии, составляющий 15 лет.

Благодаря низкой стоимости комплектующих потребители закрывают глаза на то, что монтаж компонентов не так удобен и лёгок, как при использовании товаров европейских брендов.

Продукция предлагается покупателям в виде наборов, включающих все необходимые компоненты. Итоговая цена зависит не только от площади обогрева. Приобретая комплект тёплого пола Warmstad, следует учитывать, что производитель разделяет свои изделия на две основные категории:

  • Маркировку WSM получают готовые к укладке маты. Их рекомендуется использовать для монтажа под керамическую плитку.
  • Обозначение WSS присваивается разрезанному на куски определённой длины кабелю, поставляемому вместе с соединительной фурнитурой. Такой вариант предназначен для укладки в стяжку.

Чтобы обеспечить эффективную и надёжную работу оборудования нужно придерживаться рекомендаций производителя.

Плюсы и минусы

Судя по оставленным в сети отзывам пользователей, электрический тёплый пол Warmstad нравится покупателям за:

  • Ценовую доступность. Стоимость комплектующих ниже, чем у большинства именитых конкурентов.
  • Эффективность. Прогрев помещений происходит быстро и равномерно, а расходы электроэнергии остаются на приемлемом для подобных систем отопления уровне.
  • Длительный срок официальной гарантии, составляющий 15 лет.

Благодаря низкой стоимости комплектующих потребители закрывают глаза на то, что монтаж компонентов не так удобен и лёгок, как при использовании товаров европейских брендов.

Продукция предлагается покупателям в виде наборов, включающих все необходимые компоненты. Итоговая цена зависит не только от площади обогрева. Приобретая комплект тёплого пола Warmstad, следует учитывать, что производитель разделяет свои изделия на две основные категории:

  • Маркировку WSM получают готовые к укладке маты. Их рекомендуется использовать для монтажа под керамическую плитку.
  • Обозначение WSS присваивается разрезанному на куски определённой длины кабелю, поставляемому вместе с соединительной фурнитурой. Такой вариант предназначен для укладки в стяжку.

Чтобы обеспечить эффективную и надёжную работу оборудования нужно придерживаться рекомендаций производителя.

Правила безопасности и эксплуатации системы

Производитель предлагает инструкцию по эксплуатации совместно с паспортом устройства. В документе отмечены особенности применения системы.

  • Монтаж производится на стяжку от 3 см (кабель) и клей (маты).
  • Установка кабельных секций выполняется под стяжку ламината или паркета, матов – под плитку или натуральный камень.
  • Перед монтажными работами следует проверить соответствие размеров теплого пола площади обогрева.
  • Один кабель или мат нельзя укладывать в двух комнатах.
  • При подключении необходимо ориентироваться на цвет изоляции жил. Желто-зеленая подкидывается на землю, коричневая – на фазу, голубая – на ноль.
  • Датчик терморегуляции подключается на 1 и 2 клемму, переменное напряжение подается на клеммы 5 (ноль) и 6 (фаза).
  • Маты и кабели подсоединяются через УЗО номиналом до 30 мА.
  • Нагревательные изделия от 2 кВт подключаются на отдельную линию через дифавтомат.
  • На маты нельзя создавать механическую нагрузку.

При монтаже необходимо аккуратно резать сетку, чтобы не повредить кабель

Правила безопасности:

  • Аккуратное разрезание сетки в момент укладки. Другие деформации и разрывы материала недопустимы.
  • Подключение системы к сети 220 В.
  • Подсоединение изделий через терморегулятор.
  • Исключение воздействия смазок и масел на нагревательные приборы.
  • Использование мягкой обуви либо укрыванию кабеля/матов фанерой в момент ходьбы.
  • Полная заливка стяжки или плиточного клея.

Эксплуатация теплых полов Вармштад, укомплектованных терморегуляторами, позволяет сократить теплопотери в комнате. Оборудование отличается экономичностью, т.к. на обогрев затрачивается 30% электроэнергии. Подобрать системы в виде греющего кабеля или термоматов можно под любой тип покрытий.

Обустройство водяного теплого пола

Второй вариант теплого пола – водяной. В настоящее время использование такой схемы своими руками, особенно популярна в коттеджах и частных домах. Водяной теплый пол в квартире использовать не безопасно из-за возможных протечек.

Конструкция и принцип действия водяного теплого пола не представляет сложности. Установка котла, прокладка трассы трубопроводов к шкафу, в котором расположена коллекторная гребенка, с помощью которой теплоноситель распределяется по всем имеющимся контурам отопления. для каждого контура необходимо предусмотреть запорную арматуру, чтобы изолировать при необходимости любой контур.

Коллектор обустраивается необходимыми элементами:

  • насос для принудительной циркуляции теплоносителя;
  • манометр для контроля давления в отопительной системе;
  • расширительный бачок.

Монтаж теплого пола Вармстад

Перед монтажом теплого пола высчитывается общая мощность нагревательных приборов

Перед началом монтажных работ вычисляется допустимая мощность проводки посредством суммирования всей бытовой техники. Рассмотреть процесс установки можно на примере укладки матов.

  1. Подготовка ровного покрытия. Поверхность грунтуется для повышения качества сцепки, очищается от мусора и пыли.
  2. Организация стяжки для неровных полов. Обогревающая магистраль будет располагаться на армирующей сетке.
  3. Подготовка схемы раскладки. Для правильного распределения матов рисуется чертеж, на котором указаны точки установки терморегулятора и температурного датчика.
  4. Монтаж матов по схеме или подвязка кабеля на хомуты из нейлона. Продукцию можно разрезать, не задевая жилы. Витки при раскладке находятся на одинаковом расстоянии – около 5 см.
  5. Соблюдение расстояния от стен – 5 см.
  6. Заземление сетки медным проводом через терморегулятор при укладке в ванной комнате.
  7. Установка регулятора на 80-90 см от плитки в удобном месте.
  8. Монтаж температурного датчика на расстоянии 50-60 см от стен в трубке.
  9. Закрытие трубки заглушкой и проверка свободного хода.
  10. Укладка кабеля в заранее проштробленной стене.
  11. Проверка работоспособности системы.

Простая установка при верном расчете

5

  Подробные оценки

Рекомендую

Качество изготовления Соотношение цена / качество Удобство эксплуатации

Достоинства: Подробная иснструкция по установке, гарантия.

Недостатки: Нет.

Отзыв: Мы брали модельку Wsm-175, удобно в виде мата с нагревом. Прокладывали в прошлом году на кухне и в ванной под плитку. В принципе ничего сложного по установке я не встретил, сделали план раскладки мата, продумали где будет место установки терморегулятора и датчика температуры пола. Затем подготовили поверхность пола, тут тоже свои фишки, чтобы чистая была, ровная и уже загрунтованная. Затем еще раз все проверили и начали установку, тут главное чтобы расчеты были верны. В общем повозились немно… Читать далее

Тёплый пол Warmstad WSS в стяжку

Такой вариант рекомендован для укладки в бетонную стяжку толщиной 3 – 5 мм. Это требует дополнительных затрат времени и средств. Однако, вне зависимости от того, какой тип покрытия будет использован в дальнейшем, подобный способ монтажа позволяет полностью защитить нагревательные элементы от нежелательных воздействий, сделав их неуязвимыми для влаги и высоких механических нагрузок.

Поступающие в продажу комплекты состоят из определённой длины двухжильного провода и дополнительной фурнитуры. В этом случае потребляемая мощность зависит не только от общей площади системы обогрева, но и от того, насколько близко располагаются витки кабеля. Для определения точных параметров потребуется произвести дополнительные расчёты.

Заключение

Как и у любой технически сложной продукции, у каждого из этих вариантов есть определённые преимущества и недостатки. При приобретении оборудования следует учитывать предполагаемые условия его эксплуатации. Покупатели, не способные самостоятельно определиться с выбором варианта, оптимального для их условий эксплуатации, обязательно должны получить консультацию у специалистов. Только так они смогут избежать характерных ошибок, связанных с установкой таких систем обогрева.

Сделав выбор в пользу продукции отечественного производителя, вы получите возможность за разумную плату наслаждаться комфортом, который дарит обитателям домов и квартир электрический тёплый пол Warmstad.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
