Монтаж термостатического элемента
В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.
- На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
- Разрезается труба отопления, выпиливается лишний отрезок.
- При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
- Соединение обрабатывается сантехнической пастой и фум-лентой.
- На получившуюся резьбу накручивается корпус клапана.
- Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
- Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
- После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).
На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).
Разновидности температурного регулятора
Клапаны и термоголовки для радиатора отопления бывают разными, поэтому перед тем как установить прибор, необходимо ознакомиться с их основными видами и функциями.
Для однотрубной и двухтрубной разводки предназначены разные виды термостатических клапанов, поскольку гидравлическое сопротивление крана на однотрубную систему в два раза меньше и только так можно сбалансировать отопительную систему. Нельзя путать краны, иначе радиаторы попросту греть не будут.
Материал изготовления. Корпус вентиля изготавливают из металлов устойчивых к коррозии, чаще всего, дополнительно защищают слоем никеля или хрома. Существуют клапаны, сделанные из таких материалов:
- бронзы (с никелевым и хромированным покрытием);
- латуни (покрывают слоем никеля);
- нержавеющей стали.
Конечно, что лучшим вариантом является нержавейка, которая обладает химической нейтральностью, то есть не поддается коррозии и не вступает в реакцию с другими металлами, обладают большим сроком службы. Однако у изделий из нержавеющей стали есть один значимый минус – высокая стоимость устройства, поэтому найти их очень сложно.
Изделия из латуни и бронзы обладают примерно одинаковым сроком эксплуатации. А вот что действительно значимо, так это качество сплава. Производители, которые заботятся о своей репутации, делают качественные клапаны, и их стоимость, естественно, значительно выше, чем у бюджетных изделий из низкокачественных сплавов. Если на корпусе даже нет направляющей стрелки, то такое устройство лучше оставить на полке магазина.
Типы головок. Термостатические регуляторы бывают трех типов — ручные, механические и электронные. Функции у них всех одинаковые, а вот выполняют они их по-своему, предоставляя разную степень комфорта при их использовании, обладают разными возможностями:
- У ручных термостатических головок принцип работы, как у обыкновенного крана— регулятор поворачивается в ту или иную сторону, тем самым, пропуская больше или меньше теплоносителя. Такой тип устройства можно установить на входе и на выходе батареи отопления вместо шаровых кранов. Это надежные и дешевые изделия, но не очень удобные в эксплуатации, так как для изменения температуры теплоотдачи, нужно крутить вентиль руками.
- Механический прибор — обладает более сложной конструкцией, поддерживающей установленную температуру автоматически. В основе такой головки находится небольшой эластичный цилиндр — сильфон с температурным агентом. В качестве агента температуры выступают газ или жидкость, обладающие большим коэффициентом расширения, то есть при нагревании они увеличиваются в объеме в несколько раз. Термостат механический для радиатора отопления точно поддерживает заданные температурные параметры.
- Электронный агрегат по размерам больше предыдущих приборов. В его конструкции, помимо электронной начинки, также находятся две батарейки. За движение штока в таком изделии отвечает микропроцессор. Электронные модели обладают большим набором дополнительных функциональных возможностей. Минус данных устройств заключается в их относительно больших габаритах, высокой цене и необходимости своевременной замены батареек.
По способу исполнения клапанов. Так как отопительные батареи могут быть установлены разными способами, то и термостатические элементы изготавливают прямыми (проходными) и угловыми, чтобы потребитель мог подобрать идеальный вариант для своей системы.
Особенности установки
Терморегулятор будет работать эффективно при грамотной установке. В первую очередь нужно определить место его монтажа. Высота установки – не менее 80 см.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Следует учесть, что на работу терморегуляторов негативно влияют сквозняки, попадание прямых солнечных лучей, приборы, излучающие тепло. Если эти условия есть, используйте внешний датчик, устанавливая его на расстоянии от батареи от 2 до 8 м.
В частных домах установки приборов начинают с верхних этажей, в квартирах – с помещений со значительными колебаниями температуры: гостиная, кухня.
Последовательность работы:
- Перекройте стояк и слейте воду.
- На небольшом расстоянии от радиатора отрежьте горизонтальные трубные подводки и отсоедините их и краны от радиатора.
- При установке устройства в однотрубную систему отопления дополнительно вваривается перемычка между трубами подвода и отвода теплоносителя.
- От вентиля терморегулятора и запорного крана снимите хвостовики с гайками, заверните их в пробки радиатора.
- Соберите установите трубную обвязку. Соедините ее с горизонтальными подводками.
Особенности установки
Настройка прибора
В электронных моделях достаточно выставить желаемую температуру на шкале или дисплее. Если возможности позволяют, выбрать температурный режим для времени суток, дней недели. Такой режим оптимален для дач, где хозяева появляются наездами.
Механическим моделям необходима более длительная настройка:
- Закройте окна, двери, форточки, выключите вытяжку, чтобы ограничить утечку тепла
- Поместите в комнату термометр.
- Проверните головку терморегулятора влево до упора, чтобы открылся клапан. В таком положении достигается максимальная теплоотдача батареи.
- После прогрева помещения на 5-6 градусов, перекройте поступление теплоносителя, поворотом вентиля прибора вправо.
- Температура начнет понижаться. Как только она достигнет нужных вам показателей, начните медленно открывать клапан, пока не послышится шум воды. Головка должна потеплеть.
- Оставьте клапан в выбранном положении. В дальнейшем он будет работать на установленную вами температуру.
Установка и настройка датчика
Устанавливая автоматические терморегуляторы для радиаторов Данфосс, следует четко соблюдать инструкцию. Не рекомендуется располагать головку регулятора за объемными предметами, за шторами или внутри ниш. Это приведет к искаженным замерам, в результате создания препятствий для равномерного течения воздуха вокруг датчика.
Если установка термоголовки для радиаторов Danfoss RTD 3640 или других подобных моделей невозможна по причине скрытого размещения батареи, необходимо озаботиться внешним дистанционным датчиком.
Несмотря на возможность монтажа терморегуляторов практически в любой системе отопления, совместное использование их с чугунными батареями не принесет ожидаемых результатов по причине медленного остывания и медленного нагрева батареи.
Монтаж терморегулятора должны проводить только профессионалы, во избежание дальнейших проблем и неправильного функционирования.
Настройка температурных регуляторов для батарей отопления Danfoss производится единожды, вначале каждого отопительного сезона. Для правильной настройки необходимо максимально сократить теплопотери помещения, для чего закрываются окна и двери. Затем по центру устанавливается обычный комнатный термометр и максимально открывается запорный клапан терморегулятора.
После того, как температура в помещении станет несколько превышать ту, которую вы считаете наиболее для себя комфортной, клапан необходимо полностью закрыть. В процессе постепенного остывания воздуха температура начнет снижаться и как только она достигнет необходимых вам показателей терморегулятор можно постепенно открывать до момента подачи теплоносителя в систему. Обычно просто слышно как вода или другой жидкий теплоноситель начинает циркулировать внутри радиатора.
Для датчиков оснащенных электронной регулировкой достаточно просто выбрать желаемую температуру нагрева и зафиксировать ее в программе. По необходимости температура легко изменяется непосредственно в процессе работы.
После завершения отопительного сезона регуляторы температуры радиатора батарей отопления Данфосс рекомендовано оставлять в максимально открытом положении, для циркуляции внутри клапана и сокращения возможности появления засора.
Как правильно установить
Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?
По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.
Схемы установки теплорегуляторов для радиаторов
Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.
Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой
Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.
Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.
Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором
В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).
Термостатические головки
Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.
Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.
Ручная термоголовка — самый простой и надежный вариант
Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.
Механические
Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.
Газовый или жидкостный
При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.
С выносным датчиком
Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.
С выносным датчиком
Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.
Электронные
По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

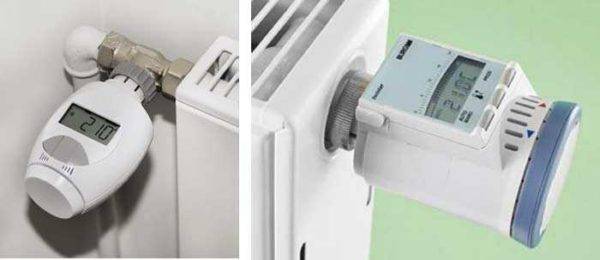

Электронные терморегуляторы на батареи отличаются большими размерами
Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.
Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.
Типы термостатических головок
Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.
Ручная регулировка
Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.
Ручная термоголовка — самый простой и надежный вариант
Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.
Механическое регулирование
Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.
Газ и жидкость
Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.
Выносные датчики
Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.
С выносным датчиком
Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.
Термоголовка для радиаторов
Watch this video on YouTube
Электронное регулирование
Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.
Электронные терморегуляторы на батареи отличаются большими размерами
Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.
Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.
термостата living eco — Установка
Watch this video on YouTube
Все преимущества терморегуляторов
Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.
Такое компактное, но такое полезное приспособление
Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.
В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:
- Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
- Удобная регуляция температуры во всех комнатах.
- Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
- Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.
Терморегулятор на выходе из батареи
Danfoss терморегулятор – инструкция по эксплуатации
Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.
Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.
Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.
И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.
Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.
Советы перед началом монтажа
В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:
- Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
- Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
- Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
- Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
- Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
- В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.
Клапан установлен на тройник
Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.
Порядок установки терморегулятора
Перед тем как произвести установку терморегулятора для радиатора отопления необходимо отключить подающий теплоноситель стояк. Затем надо слить воду из отопительной системы и можно приступать к монтажным работам.
Работы выполняются в следующем порядке: • горизонтальные трубы подводки отрезают на определенном расстоянии от радиатора; • от радиатора отсоединяют кран, если он был установлен ранее и отрезанныйтрубопровод;• отсоединяют хвостовики с гайками от клапана терморегулятора и запорного крана,их закручивают в пробки отопительной батареи; • собранную трубную обвязку устанавливают в выбранном месте;• соединяют установленную обвязку с горизонтальными трубами подводки от стояка.
Установка термостатического регулятора своими руками
Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.
Термостат устанавливают на участке подачи теплоносителя перед батареей
Что понадобится для работы
Для установки терморегулятора на отопительную батарею своими руками понадобятся:
- механический или электрический терморегулятор;
- запорные краны;
- отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
- разводной и сантехнический ключи.
Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.
Подготовительные мероприятия и монтаж
В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас
Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.
Эту работу лучше выполнять в период, когда отопительный сезон ещё не начался.
После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:
- В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
- Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
- Подключают запорное и термостатическое устройства.
- Собирают трубную обвязку батареи.
- Систему отопления заполняют теплоносителем.
После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.
Выполняя монтаж терморегулятора, обязательно подумайте о возможности удобной настройки прибора. Для этого обеспечьте достаточно свободного места и правильно ориентируйте регулировочную головку.
