Как выбрать терморегулятор для системы отопления: описание назначения, видов и принципа работы управляющих компонентов

Типы термостатических элементов

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

Рекомендуем ознакомиться: Особенности керамического дымохода и технология его установки

По месту расположения датчика тепла различают модели:

• со встроенным терморегулятором;
• с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопления	Клапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления.	Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

• из нержавеющей стали – дорогие, но самые долговечные модели;
• бронзы, покрытой никелем и хромом;
• никелированной латуни.

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Принцип работы регулятора температуры

Терморегулятор для отопительных радиаторов состоит из термостатической головки и клапана, причем последний играет роль так называемого исполнительного устройства. Головка же в свою очередь состоит из цилиндра, наполненного рабочим веществом, чувствительным к температурным колебаниям. Собственно, благодаря этому терморегулятор и выполняет свою функцию.

Когда температура повышается, объем рабочей жидкости увеличивается, а если снижается, то наоборот. Во время этого приходит в движение нажимной шток, который соединен с цилиндром. Термостатическая головка устанавливается на клапане. Когда происходит расширение/сжатие, шток отпускает или сдавливает запирающий конус, расположенный под пружиной (этот конус необходим для закрытия/открытия отверстия, через которое подается теплоноситель).

Регулятор может работать на жидком или газообразном рабочем веществе, по этому параметру, собственно, все приборы и делятся на две большие группы. Газонаполненные терморегуляторы более чувствительны к температурным изменениям, а вот жидкостные точнее реагируют на скачки давления в приборе, благодаря чему температуру можно регулировать с максимальной точностью.

Обратите внимание! Принцип действия регулятора одинаков для всех отопительных систем – и одно-, и двухтрубных. Единственное отличие – это сопротивляемость клапанов: в первом случае она существенно ниже, чем во втором

Принцип работы терморегулятора

На эффективность работы регулятора влияют точность и скорость реакции термоголовки на выполненные изменения. Чем быстрее устройство позволяет изменить режим работы системы и оперативнее обеспечить внесение изменений в её функционирование, тем больше за него придётся заплатить.

Основными элементами терморегуляторов являются вентили (клапаны) и термоголовка. Принцип работы устройства зависит от вида используемого элемента.

Элемент	Функциональные возможности	Устройство	Принцип действия
Вентили либо клапан	Запирающий механизм	Включает седло, конус, шток.	Уменьшение потока обеспечивается движением рабочего штока, который, задвигаясь, уменьшает зазор между конусом и седлом. Если надо увеличить поток, шток совершает обратное движение для увеличения величины зазора.
Термоголовка	Управление штоком	Внутри «сильфона», имеющего цилиндрическую форму, помещено термочувствительное вещество.	Используется принцип теплового расширения газа и жидкости. Горячий теплоноситель воздействует на вещество, находящееся в «сильфоне», заставляя его расширяться. В результате начинает двигаться поршень, соединённый с «сильфоном» специальной пружиной. Поршень оказывает воздействие на шток, заставляя его двигаться в нужном направлении.

Принцип работы терморегулятора зависит от его конструктивных особенностей

Схема и принципы работы тепловых насосов

Конструктивно прибор представляет собой комплекс основных и вспомогательных элементов:

1. Рабочее колесо или крыльчатка. Детали с лопастями, которые захватывают жидкость, направляют ее в приборы отопительной системы.
2. Электрический двигатель. Элемент нужен для запуска оборудования в работу.
3. Камера перекачивания. Отсек оснащается патрубками подачи теплоносителя и напора, которые присоединены к трубопроводам системы.
4. Корпус. Служит для защиты прибора от порчи при механическом воздействии, может изготавливаться из чугуна или термостойкого пластика.
5. Клеммы. Коробка с клеммами нужна для подключения агрегата к электрической сети, для получения питания для всех элементов и регулирующих деталей.

Как работает насос: по патрубку подачи в перекачивающую камеру оборудования поступает теплоноситель, далее электромотор запускает работу крыльчатки, лопасти которой захватывают жидкость. После этого давление на теплоноситель повышается, он направляется в патрубок выпуска, который присоединен к трубопроводу магистрали.

Простая схема для насоса для отопления не требует особых умений при монтаже, также не будет проблем с выяснением причины остановки оборудования – нет питания, засорилась крыльчатка. Никаких дополнительных функциональных особенностей нагнетатель не несет, давление в системе не повышает, нужен только для обеспечения нормальной циркуляции жидкости в приборах.

Куда выполняют установку прибора

На эксплуатацию прибора влияет 4 фактора:

• попадание солнечных лучей на корпус;
• температура за пределами помещения;
• циркуляция воздуха в комнате;
• дополнительные источники обогрева.

В многоквартирных домах термостаты размещают вверху, около крыши, поскольку тепло поднимается. Это помогает сбалансировать разность температур в здании. В одноэтажных, наоборот, их монтируют возле нагревателя.

Фото 2. Электронный терморегулятор, установленный на батарее отопления. Прибор подключен к контуру подачи теплоносителя.

Наиболее благоприятным считается размещение высокочувствительного прибора на подаче. У этого принципа есть ограничение: элементы обвязки не должны быть закрыты чем-либо. Термостат размещают перед батареей, после ответвления от магистрали. Это позволяет ему регулировать температуру комнаты, не затрагивая соседей снизу.

Важно! В противном случае необходимо использовать устройство с вынесенным датчиком

Принцип работы комнатного термостата

Воздушный термостат для газового котла внутри имеет термочувствительный элемент. В этом датчике температуры находится газ, который расширяется при нагреве и сжимается при охлаждении. В результате этих процессов происходит замыкание / размыкание контактов цепи питания газового оборудования.

В зависимости от модели терморегулятор может иметь:

• Один или несколько температурных датчиков;
• Цифровой таймер программирования рабочих режимов котла;
• Механический регулятор выставления необходимого температурного режима;
• Дисплей с программным блоком управления.

Беспроводной термостат TEPLOCOM TS-2AA/3A-RF, цена около 6000 рублей

Самым простым является девайс с механическим переключателем, с помощью которого выставляются параметры режимов включения и выключения котельного оборудования. Наиболее продвинутыми считаются термостаты с программируемым блоком управления, позволяющим задать установки работы отдельно для дня и ночи. Это как насосная станция и простой насос для скважины – функции в целом выполняют одинаковые, но возможности у них различаются.

Схема установки TEPLOCOM TS-2AA/3A-RF

Для чего нужны

Температура – основная физическая величина, притом достаточная для контроля работы и управления котлом и всей системой отопления в доме. Достаточно знать, на сколько нагрет теплоноситель,  чтобы в минимальном объеме автоматизировать работу котла.

Если добавить термометр, установленный в помещении, уже можно говорить об энергоэффективном управлении котлом и большем комфорте для жильцов.

Для пользователя важнее всего подобрать оптимальный вариант комнатного термостата так, чтобы было удобно регулировать температуру в помещении. Выбирать предстоит из механических или электронных устройств.

Большую точность и удобство предоставляют электронные термостаты, однако механические устройства до сих пор находят себе применения, в основном за счет своей дешевизны, простоты и, главное, энергонезависимости.

Автоматика для циркуляционного насоса

Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.

Термостат

Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.

Как работает насос циркуляционный с датчиком температуры:

1. Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
2. Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
3. Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.

Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.

Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.

Бесперебойный блок питания

Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.

Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.

При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.

Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов

Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.

Реле включения и выключения

Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.

Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.

Выбор терморегулятора

Термостатические регуляторы для батарей отопления различаются конструкцией термочувствительного элемента и способом подачи сигнала на управляющую часть.

Сегодня на рынке сантехнического оборудования можно увидеть термостаты двух типов. Они управляются датчиками, которые реагируют на температуру:

• теплоносителя;
• воздуха внутри помещения.

Приборы первого типа относятся к категории морально устаревшего оборудования, поэтому сегодня применяются только в качестве бюджетного решения проблемы. Современные термостаты, реагирующие на температуру воздуха, имеют выносной датчик, который устанавливают на расстоянии от радиатора. Это позволяет исключить влияние прибора на точность регулировки.

Термостаты с электронным управлением обеспечивают точность регулировки до десятых долей градуса

В зависимости от внутреннего устройства терморегуляторы делятся на:

• приборы прямого действия. В конструкцию простейшего термостата входит запорное устройство и сильфон, наполненный твёрдым, жидким или газообразным веществом. Вследствие температурного расширения рабочее тело толкает шток клапана, таким образом перекрывая поток теплоносителя;
• устройства с электрическим управлением. В таких терморегуляторах сигнал исполнительному механизму подаётся от выносного датчика, установленного в помещении.

Основную работу по изменению потока теплоносителя выполняет клапан термостата, выбор которого зависит от типа отопительной системы и размера присоединительного патрубка.

Терморегулятор с клапаном повышенной пропускной способности типа RTD-G для однотрубных отопительных систем

Для однотрубных отопительных систем следует выбирать клапаны RTD-G. Такие же приборы рекомендуется устанавливать в случае естественной циркуляции теплоносителя.

В схемах, предусматривающих применение циркуляционных насосов, а также в двухтрубных отопительных системах специалисты рекомендуют устанавливать термостаты с клапанами, маркированными как RTD-N. Запорный механизм этого прибора позволяет к горячему теплоносителя подмешивать охлаждённую жидкость из обратной магистрали. Это способствует уменьшению дискретности регулировки и повышению эффективности работы прибора.

Термостат с клапаном типа RTD-N, предназначенный для двухтрубных систем отопления

Основные области применения

К областям наиболее широкого применения биметаллических реле относятся: электронагреватели, радиаторы, электро- и газовые котлы, электрические плиты и термосы, пылесосы, фены, калориферы, теплообменники, тепловые завесы, обогреватели сидений и т. д. Вместе с тем биметаллические термореле используются не только в зонах нагрева, но и в зонах хранения (до 20 °С, то есть в овощехранилищах, на птицефабриках, в теплицах, термокожухах камер видеонаблюдения) — то есть практически везде, где требуется дискретное регулирование температуры или аварийный контроль ее состояния. Например, в газовых котлах используются терморегуляторы (в качестве датчиков тяги и датчиков перегрева, настроенные соответственно на 80 и 95 °С), имеющие функцию аварийного отключения подачи тепла. В накопительных водонагревателях аккумуляционного типа используются терморегуляторы, настроенные на отключение при температуре 50 °С и включение при температуре 40 °С. Их назначение — поддержание температуры в требуемом диапазоне (термостатирование).

Как работает механический термостат

Дешевое тепло – это совсем не утопия, так как на сегодняшний день существуют специальные приборы, которые способны взять под контроль его распределение и экономию энергоресурсов. На рынке представлены модели от самых примитивных ручных конструкций до сложных программаторов со встроенным Wi-Fi и дистанционным управлением.

Механический регулятор температуры – это автоматический прибор для радиаторов отопления, работа которого заключается в отслеживании нагрева воздуха в помещении. В составе устройства:

• Сильфон, или как его еще называют, термоэлемент. Он имеет форму цилиндра с гофрированными внутренними стенками, которые позволяют ему растягиваться на определенную длину.
• Клапан, который фиксирует подачу и отключение циркуляции теплоносителя.
• Специальная жидкостная или газообразная среда, реагирующая на температурные колебания воздуха.
• Функция передающего штока в том, чтобы «дотянуться» до клапана и закрыть его или, наоборот, освободить в зависимости от степени нагрева помещения.
• Шкала с делениями позволяет настроить ручной терморегулятор на необходимый температурный режим.

Принцип действия прибора прост:

• Когда воздух в комнате нагревается до необходимого уровня, рабочая среда в сильфоне под воздействием тепла расширяется, что заставляет цилиндр распрямляться. Шток, соединенный с сильфоном устремляется вперед и давит на клапан, плотно прижимая его к пропускному отверстию. При этом подача теплоносителя в радиатор прекращается.
• После того, как оставшийся в батарее отопления носитель остыл, жидкость или газ в термоэлементе сжимается, вызывая сокращение его стенок, что приводит к открытию клапана. Горячий теплоноситель поступает в систему, и процесс начинается сначала.

Если первые ручные термостаты имели ограниченный срок действия и сильно зависели от типа теплосети, то механический регулятор температуры для радиатора отопления нового поколения рассчитан на миллион операций по закрыванию и открыванию клапана, что в среднем составляет 50-70 лет работы. Кроме того, этот недорогой прибор легко не только настраивать при помощи шкалы, но и монтировать в отопительную систему.

Достаточно выкрутить радиаторную пробку и на ее месте закрепить механический термостат, но делать это нужно с учетом вида теплосети. Так в однотрубных системах без байпаса установка терморегулятора не рекомендуется, так как теплоносителю необходима свободная циркуляция по отопительному контуру в тот момент, когда клапан перекрыл ему доступ в радиатор.

При монтировании термостата нужно следить, чтобы он был вкручен горизонтально. Как правило, на корпусе прибора стрелками показано движение теплоносителя.

Во многом качество работы механического терморегулятора зависит от таких факторов, как:

• Циркуляция теплых потоков воздуха в комнате.
• Направленность солнечных лучей.
• Температура воздуха на улице.
• Дополнительные источники тепла или холода.

В отличие от своих более «продвинутых» электронных собратьев, механический терморегулятор для батарей отопления реагирует не так быстро на изменения температуры воздуха за окном, но вполне эффективно справляется с возложенной на него задачей поддержания определенного микроклимата в помещении.

Монтаж, регулировка, эксплуатация, правила предосторожности, действия при поломке

Установку регулятора в систему горячего водоснабжения стоит производить на ровный, легкодоступный участок трубы, что упростит ремонт и профилактические работы, связанные с регулированием его работы. Фиксирование происходит за счёт фланцев по ГОСТ 12815. Регулировку температуры производят при помощи клапана прямого действия или же электронного регулятора. Условия эксплуатации для различных моделей разные, но все они сходятся на том, что идеальными условиями для работы данного агрегата является воздушная среда с температурой от 5 до 10 градусов Цельсия и относительной влажностью не более 75% при 25 С°. Не должно быть слишком большой или маленькой разницы в прямом и обратном трубопроводах.

В большинстве случаев температурный регулятор воды в системе ГВС перестаёт работать при недостаточном давлении, что часто встречается в современных городах. Исправить это можно установкой насосов. Опасность при ремонте и обслуживании прежде всего представляет довольно значительное количество нагретой воды в системе, поэтому стоит быть осторожным при его обслуживании или замене. Стоит помнить, что монтаж и ремонт стоит производить только при отсутствии давления в трубопроводах прямом и обратном.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

• застелите пол тряпками, поскольку возможно поступление воды из труб;
• демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

• приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
• при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
• разберите разъемное соединение на клапане терморегулятора;
• накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
• соедините клапан и удлинитель;

• закрутите удлинитель с американкой в пробку батареи;
• смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

• включите электронный блок на тестовую проверку;
• на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

• установите дату, что требуется для нормальной работы устройства;
• после подтверждения первичных настроек на экране должна появиться буква М;
• при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

• накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
• нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
• нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Устройство и принцип действия регулятора температуры на радиаторе отопления

Терморегулятор состоит из двух элементов: термоклапана (исполнительного механизма) и термостатической головки, регулирующей температуру. Причем клапан может быть любого размера в зависимости от диаметра трубы. А головка съемная, так что для клапана можно выбрать терморегулирующий элемент любого вида.

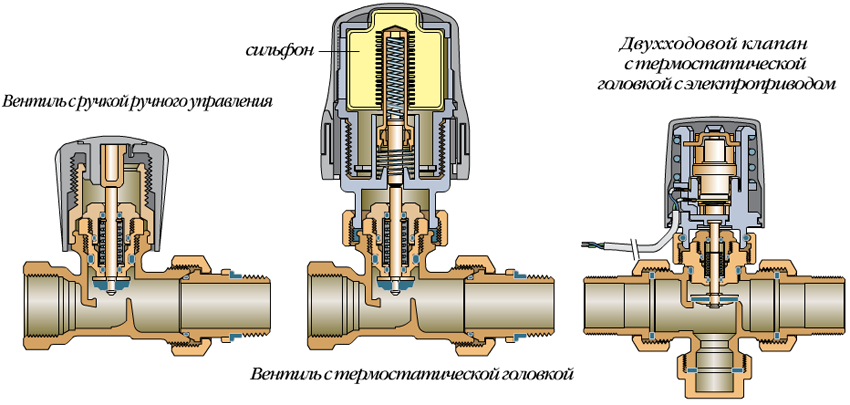

1 – обычный вентиль, 2 – устройство с механическим термостатом, 3 – с электронным управлениемТермоклапан и термостат по отдельности

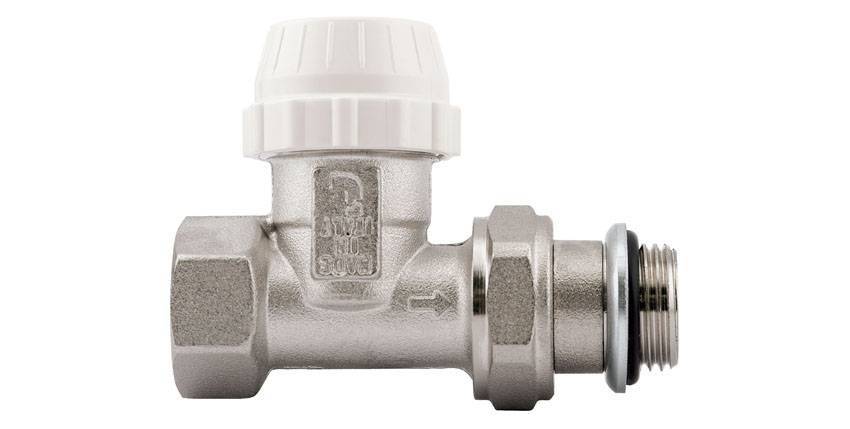

Термоклапан

Строение данного элемента почти аналогично обычному вентилю, в нем есть седло и запорный конус, контролирующий размер входного отверстия для теплоносителя

При монтаже клапана необходимо обратить внимание на стрелку на корпусе, она указывает направление движения теплоносителя

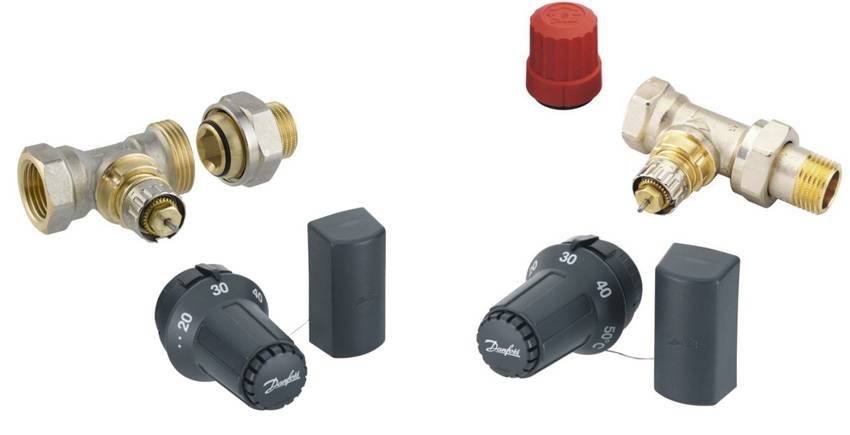

Термоклапан и термостат по отдельности

Клапаны выпускаются разные в зависимости от типа системы отопления (двухтрубная или однотрубная). Например, у термоклапана для отопления с однотрубной разводкой гидравлическое сопротивление ниже, чем с двухтрубной. Клапан изготавливается из коррозиестойких материалов: нержавеющей стали, бронзы или латуни.

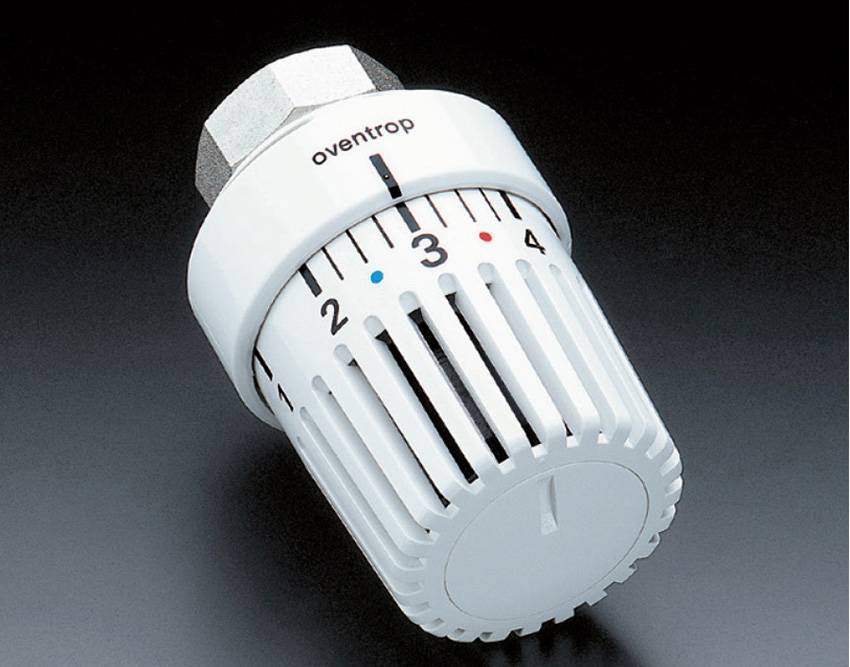

Термостатическая головка

Термостатическая головка (или термостат для радиатора отопления) может быть двух видов: механический или электронный.

Основа механического термостата – сильфон, в нем находится рабочее вещество (вода или газ), обладающее высоким коэффициентом расширения.  Сильфон давит на шток, который и перекрывает входное отверстие. То есть, пока вещество не нагрето, шток в обычном положении, как только его температура повысилась – сильфон растягивается и давит на шток, уменьшая сечение прохода.

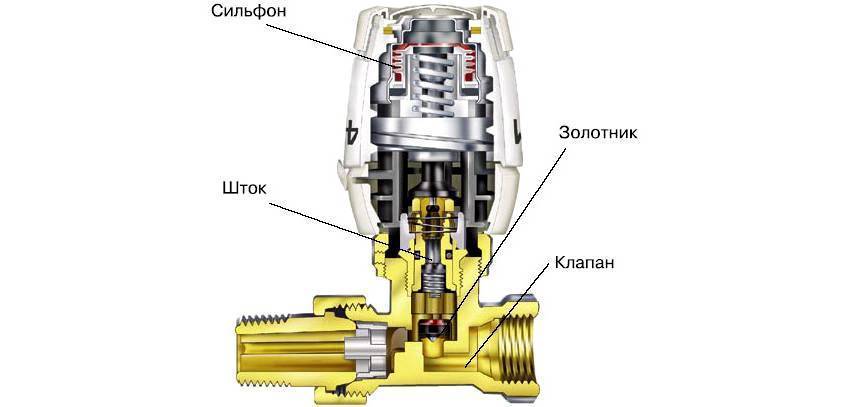

Механический термостатСхема механической головки

Особенность монтажа данного термостата – необходимость его горизонтальной установки по направлению в комнату. Это нужно для того, чтобы исключить влияние теплоносителя отопления на расширение вещества. Иногда, из-за немаленьких размеров элемента такой монтаж невозможен. В таком случае можно установить выносной датчик температуры, соединяющийся с термостатом капиллярной трубкой.

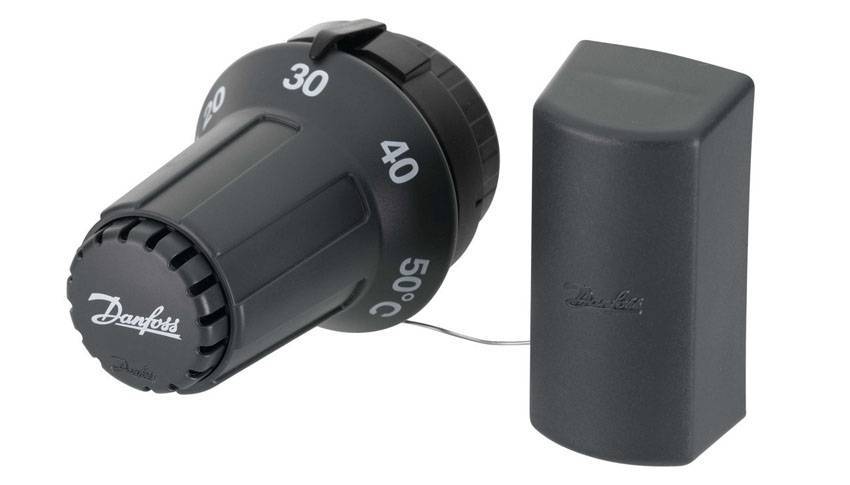

Терморегулятор с выносным датчиком, который обычно можно расположить на расстоянии до 2 метров

Электронная головка по размеру больше, чем механическая, но и задач она может выполнять больше. Всеми функциями управляет процессор, а питается такой термостат от двух батареек.

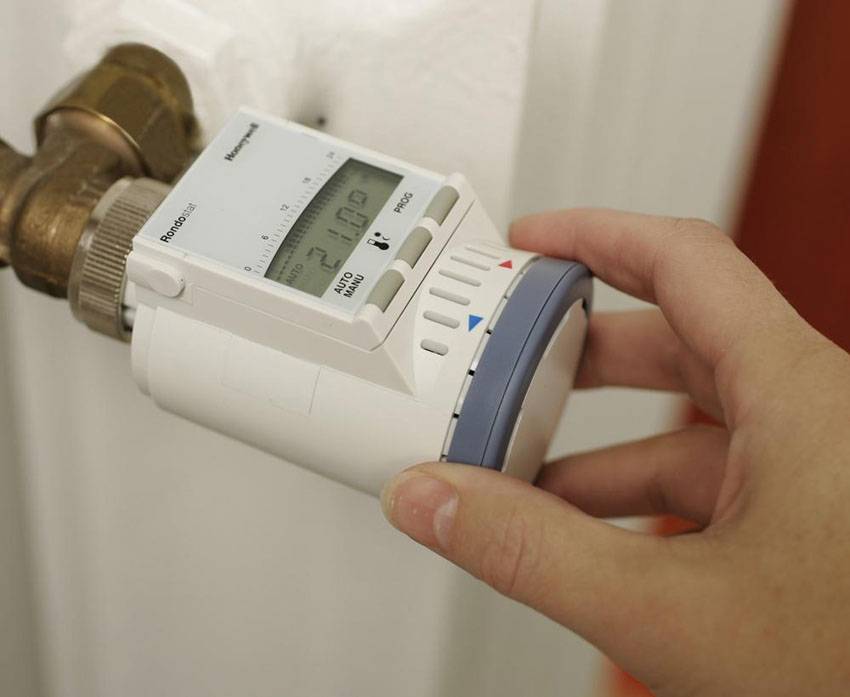

Электронный регулятор
Статья по теме:

Отопление загородного дома: варианты и цены. В статье подробно описано разнообразное отопление загородного дома, варианты и цены, плюсы и минусы наиболее распространенных и оптимальных тепловых конструкций для частных объектов.

Установка терморегуляторов в систему отопления

Терморегулятор в обвязке стального радиатора

Прежде чем приступить к установке управляющих устройств, необходимо проверить, – а подходят ли они для этой системы отопления? В некоторых случаях сначала следует провести небольшую модернизацию, и лишь затем приступать к монтажу.

Основной принцип корректной установки терморегулятора на радиатор отопления заключается в отсутствии влияния работы прибора на параметры теплоснабжения. Т.е. после его монтажа не должны ухудшиться пропускная способность на этом участке схемы, возникнуть дополнительное гидравлическое сопротивление и т.д. Это особенно актуально для однотрубной системы.

В этом случае необходимо выполнить следующие действия:

1. На участке, где планируется монтаж терморегулятора для радиатора отопления делают байпас. Это труба, соединяющая два отрезка магистрали для возможности частичного или полного перенаправления движения теплоносителя в обход батареи.
2. В зависимости от устройства терморегулятора отопления выбирается место его подсоединения в радиатору, насосу или коллектору.
3. Проверяется возможность полного отключения участка магистрали от системы без прекращения циркуляции.

Это обязательные требования к монтажу, которые не зависят от принципов функционирования терморегуляторов для водяного отопления. Для правильной установки необходимо рассмотреть особенности подключения управляющих устройств к каждому элементу теплоснабжения.

Установка терморегулятора на батарею

Порядок установки терморегулятора

Установка терморегулятор для водяного теплоснабжения может выполняться как в верхней части батареи, так и в нижней. Все зависит от способа подключения прибора к системе. После выбора оптимальной модели можно приступать непосредственно к монтажу.

Для этого потребуется выполнить простые правила:

Учет направления движения теплоносителя

Это важно при монтаже терморегуляторов для двухтрубной и однотрубной системы теплоснабжения. На корпусе управляющего элемента стрелочкой указывается нужное направление движения горячей воды;

Сначала монтируется механическая часть, а затем термоголовка

Ее положение должно быть такового, чтобы на терморегулятор не воздействовал горячий воздух от радиаторов отопления;

Управляющий элемент нельзя закрывать декоративной панелью. Это может привести к перегреву и ложному срабатыванию устройства.

В остальном специалисты рекомендуют придерживаться рекомендаций по установке терморегулятора на радиатор теплоснабжения от производителя.

Терморегуляторы в коллекторах отопления

Терморегуляторы в коллекторе

В системе теплого пола и коллекторного отопления терморегуляторы являются неотъемлемым элементом. В этом случае применяют электронные модели с возможностью подключения к внешним датчикам температуры.

В подобных схемах важно правильно подобрать устройства управления потока теплоносителя. Современные электронные терморегуляторы для водяного теплого пола комплектуются сервоприводами, которые могут достаточно плавно регулировать объем притока теплоносителя

Однако для их корректного монтажа потребуется выполнить такие правила:

• Пропускная способность устройства должна быть не меньше, чем в подключаемых патрубках;
• Для нормальной работы рекомендуется установка блока бесперебойного питания, так как при отключении электроэнергии схема функционировать не будет;
• Обязательное наличие в обвязке коллектора группы безопасности. Превышение температурного режима или давления может негативно сказаться на состоянии терморегулятора.

Оптимальным вариантом считается приобретение полностью укомплектованного коллектора. Все его элементы будут согласованы между собой, что предоставит риск появления сбоев в работе.

Монтаж терморегуляторов для циркуляционных насосов отопления и котлов выполняется крайне редко. Это связано с тем, что после установки устройство будет влиять на скорость движения теплоносителя. Достаточно небольшого уменьшения прохода на участке магистрали, чтобы возникло избыточное гидравлическое сопротивление.

Для улучшения работы терморегулятора рекомендуется монтаж вместе с современными отопительными приборами с низкой инерционностью – алюминиевыми или биметаллическими радиаторами.

В видеоролике показан пример установки электронного терморегулятора:
