Бесперебойное питание для насосов отопления

Нюансы и возможные ошибки

Чтобы исключить остывание теплоносителя, нужно создать гармоничную систему для фильтров напряжения. Ее можно создать с помощью проверенной схемы. Подобные виды фильтров включают в себя различные резисторы, трансформаторы и другие вспомогательные устройства.

Правильно сконструированная система сможет организовать стабильную работу любому источнику электричества. Схема его несложная, справится с ней любой начинающий мастер.

Первоочередной задачей является подсчет параметров. Составляющие контура рассчитывают и делают идентичным образом. Ее собирают последовательным или параллельным образом. В любом случае создается частота в пятьдесят гигагерц. Далее рассчитывают параметры индуктивных катушек под сердечник. В сердечнике делается зазор между витками.

Универсальные формулы для подсчета всех необходимых составляющих выглядят таким образом:

Для исключения возможных ошибок создания беспербойника отопления, нужно позаботиться о безопасности.

  1. Следует надеть перчатки во избежание получения разряда тока от проводов либо контактов с ними.
  2. Нужно внимательным образом сделать осмотр проводов. В них не должно быть никаких трещин, поскольку короткое замыкание очень опасно для здоровья мастера и помещения (может привести к пожару).
  3. Для системы требуется подключение нескольких батарей (лучше брать несколько целиком подзаряженных и подсоединять их параллельным образом. Нельзя в целях экономии брать более дешевые устройства, поскольку их качество и время работы обычно стоят соответствующе. Не нужно присоединять к прибору все ненужное. Следует применять его именно для равноценных по мощности приборов. Впрочем, для компьютерных устройств, как обычно, данной мощности вполне хватает. Главное — отсутствие превышения общей мощности. Лучший выбор — фазозависимые модели.

https://youtube.com/watch?v=jSxug9Pqop8

Заводские модели

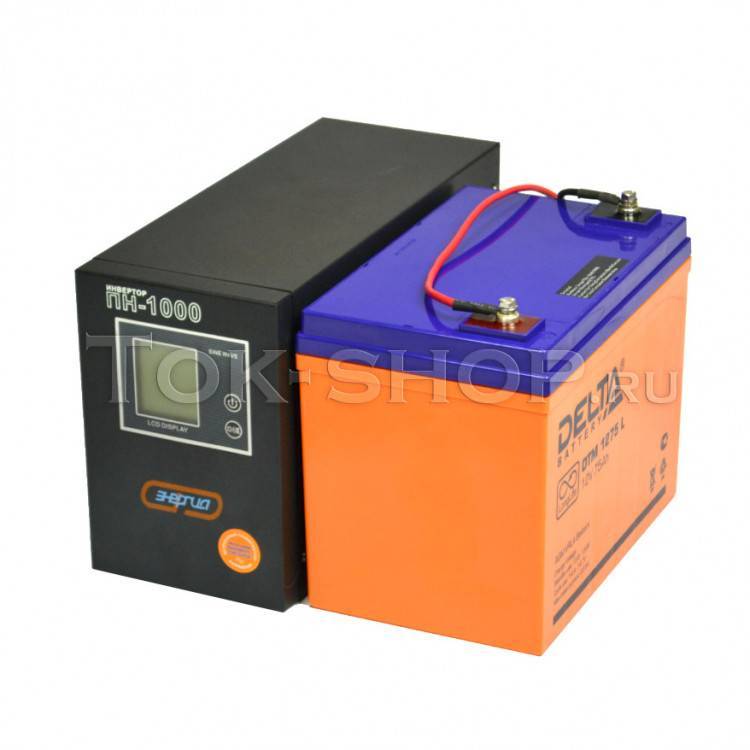

Энергия ПН-1000 с аккумулятором на 75 А

Перед нами простой бесперебойник с неплохим аккумулятором емкостью 75 А/ч. При мощности насоса в 100 Вт время автономной работы составит около 8 часов. Пиковая мощность составляет 1000 Вт, чего хватит на любую реактивную нагрузку. На выходе аппарат дает чистую синусоиду. А относится он к линейно-интерактивным ИБП, отличающимся высоким КПД и доступной ценой. Стоимость модели на отечественном рынке составляет около 260000 рублей.

Также в продаже представлены модификации с другой емкостью аккумуляторов:

  • На 100 А/ч – до 11 часов при работе с нагрузкой 100 Вт;
  • На 55 А/ч – до 6 часов при работе с нагрузкой 100 Вт;
  • На 200 А/ч – до 23 часов при работе с нагрузкой 100 Вт.

Если отключения электроэнергии в вашей местности носят частый и длительный характер, рекомендуем обратить внимание на последнюю модификацию – ее стоимость составляет 36-37 тыс. рублей.

SVC DI-600-F-LCD

Компактный бесперебойник, который может работать с котлами и насосами, обеспечивая непрерывную циркуляцию теплоносителя в системе отопления. Он относится к разряду линейно-интерактивных и дает на выходе чистую синусоиду без каких-либо искажений. Оборудование не требует вмешательства пользователей в свою работу и обеспечивает погрешность выходного напряжения не более 10% – для насосов это норма, а вот для котлов она могла бы быть и поменьше. Скорость переключения на работу от АКБ не превышает 20 мсек.

Встроенного аккумулятор здесь нет, к бесперебойнику подключается внешняя АКБ емкостью до 200 А/ч – это обеспечит до 24 часов автономной работы системы отопления. Пиковая нагрузка для данной модели не должна превышать 360 Вт. Ориентировочная стоимость модели – 6,5-7 тыс. рублей.

Tieber T-1000

Если нужен бесперебойник с максимальной емкостью, от которой насос сможет проработать до двух суток, следует обратить свой взор на эту модель. Она работает сразу с двумя аккумуляторами емкостью до 200 А/ч каждый. Производитель рекомендует использовать гелевые необслуживаемые батареи, так как они не выделяют в атмосферу вредных газов – это актуально для жилых помещений.

Максимальная мощность в нагрузке составляет 800 Вт. Бесперебойник может питать довольно мощные насосы и котлы отопления, а также узлы водяных теплых полов. Форма выходного напряжения – чистая синусоида, как того требуют двигатели насосного оборудования. Прибор ориентирован на напольную установку, рядом с ним ставятся аккумуляторы. Максимальный ток заряда составляет 12 А/ч.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения. Существует 2 типа выходного напряжения:

Существует 2 типа выходного напряжения:

чистый синус

квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом

Почему это важно?. Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала

Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию

Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.

Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.

Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.

Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос

Выбор

Первое, что нужно учесть при выборе бесперебойника:

  • Мощность циркуляционного насоса.
  • Класс его энергопотребления.
  • Время, на которое отключают свет.

Для чего нужно знать класс энергопотребления. Предположим, мы имеем насос 45 Вт. В момент запуска происходит скачок мощности, т.е. он потребит больше Вт

Важно, чтобы он не превысил мощность ИБП. Если насос у вас класса А, частотный преобразователь снижает пусковой момент до 1,5 от обычной мощности

Тогда максимальный показатель мощности будет равен 45х1,5=67 Вт.

Если вы не знаете класса энергопотребления насоса, лучше подстраховаться и взять коэффициент 6. Тогда расчёт будет выглядеть так: 45х6=270 Вт.

Время работы ИБП будет зависеть от количества и ёмкости батарей. Однако увеличивать число батарей не дёшево и не все бесперебойники позволяют использовать дополнительные батарейные блоки.

ИБП со встроенными батареями используют большей частью для смягчения скачков напряжения – превращения пилообразной их формы в ровную синусоиду. Обеспечить работу котла, в случае выключения, они могут лишь на 20 минут.

Другой вариант – ИБП с зарядным устройством, к которому можно подсоединять внешние аккумуляторы.

Время автономной работы рассчитывается так:

(Ёмкость аккумулятора) х (на напряжение в цепи) : ( полную мощность в ВА)

Примечание: Чтобы перевести суммарную мощность из Вт в ВА, её нужно разделить на 0,7.

8-12 часов автономной работы – хороший показатель для ИБП. А для аккумуляторов оптимальная ёмкость – 100А/ч.


Схема работы ИБП по технологии Offline

Линейно-интерактивный, или Он-лайн ИБП выбрать?

Если котёл газовый или на дизеле, лучше подойдут Он-Лайн приборы. Можно использовать и Линейно-интерактивные, но дополнительно установив к нему стабилизатор напряжения.

Для котлов на твёрдом топливе можно выбрать более дешёвый линейно-интерактивный ИБП.

Ошибки, которые часто допускают, выбирая ИБП:

  • Время автономной работы определяется не мощностью прибора, а ёмкостью аккумуляторов.
  • Если в маркировке стоит индекс LT – это означает, что ИБП идёт с внешними батареями, которые не входят в стоимость агрегата. Их нужно купить дополнительно – без них прибор работать не будет.
  • Цифры, которые указаны в модели – это не Вт, а ВА.
  • Воздержитесь от покупки ИБП сомнительных производителей.

Производители, зарекомендовавшие себя, как надёжные – Fiamm, Leoch, Delta, AQQU,CSB, Inel.

Газовое отопление остается популярным по причине низкой стоимости топлива. Однако установка дымохода для газового котла требует знаний и определенного опыта, так как требования к монтажу очень строгие из-за повышенного риска взрывоопасности. Читайте о том, какие виды дымоходов существуют и как их установить. О том, что такое парокапельные обогреватели и где их применяют, читайте в этой статье.

Примерные цены

На рынке ИБП представлены различные модели на все виды кошельков. Линейно-Интерактивный ИБП для отопления можно купить за 5800 – 9400руб.

Модель Он-Лайн серии будет стоить от 12300 руб. есть агрегаты за 20, 33, 75 и за 100 тыс.руб.

Как уже говорилось, аккумуляторы не входят в комплект ИБП – их нужно покупать отдельно.

В зависимости от модели и ёмкости, один АКБ можно приобрести за 2300-11000 руб.

Покупка и установка ИБП может показаться излишней тратой времени и средств. Однако есть вероятность лишиться дорогостоящего оборудования и остаться в холодное время года без отопления. И если взвесить все «за» и «против», затраты бесперебойник уже не кажутся так велики.

Источник бесперебойного питания, или электрогенератор

В качестве источника резервного питания используется генератор с приводом от двигателя внутреннего сгорания или специальный аккумулятор, установленный в блоке бесперебойного питания. Генератор обеспечивает подачу электроэнергии в течение нескольких часов (время работы зависит от вместимости топливного бака и мощности подключенного нагрузки).

Но необходимо оборудование установить в отдельном вентилируемом помещении и предусмотреть модуль автоматического запуска, срабатывающий при пропадании напряжения во внешней сети.

Дополнительным недостатком является сложность пуска бензинового мотора в зимнее время. Владельцу необходимо предусмотреть обогрев оборудования и установить вспомогательную батарею для работы стартера. Электрические машины стандартного типа генерируют ток с искаженной синусоидой, что вызывает сбои при работе электроники.

Генераторы инверторного типа обеспечивают выработку электроэнергии со стабильными параметрами, но обладают повышенной стоимостью и сниженной мощностью.

Использовать для питания отопительного котла стандартный компьютерный блок питания недопустимо. Встроенные элементы не обеспечивают длительной работы компонентов, замена АКБ на изделия с увеличенной емкостью проблемы не решает. Компьютерный бесперебойник оснащается стабилизатором, строящим синусоиду по методу аппроксимации. Сформированный переменный ток не подходит для питания отопительного оборудования, работающего на газу.

Для оборудования котельной используется специальное устройство с вынесенными аккумуляторами напряжением 12В. Конструкция установки позволяет заменять источники тока или устанавливать батареи с увеличенным рабочим током и емкостью.

Встроенный электронный блок преобразует постоянный ток в переменный, переключение на резервное питание происходит практически мгновенно.

Выбор ИБП и определение мощности

Основных разновидностей бесперебойников две:

  1. Линейно-интерактивные, Line-interactive. Выполняет функции накопителя энергии и стабилизатора. На выходе выдаёт синусоиду, компенсирует повышение и понижение напряжения. Уровень шума прибора – до 40 дБ. Время переключения режимов около 3 – 5 мск.
  2. Оn-line, или двойного преобразования. Это устройство способно обеспечить поступление максимально качественной электроэнергии из сети. Суть его работы в том, что энергия преобразуется сначала в постоянный ток, поступающий на зарядку аккумуляторов, и он же сразу переходит в переменный ток нужной величины. Кроме того, время перехода с режима на режим – стремится к 0. Чаще применяется для чувствительной электроники, для серверов и компьютеров. Также стоит выбрать этот вид ИБП, если кроме насоса, к нему будет подключён котёл с его требовательной электроникой.

Система двойного преобразования – процесс энергозатратный, поэтому приборы второго типа больше греются, шумят и теряют КПД (70%, против 90 – 95% у интерактивного).

Количество фаз. Бесперебойники бывают одно или трёхфазными. Последние, чаще всего, используются для промышленного оборудования. Для системы отопления частного дома выбирают однофазные модели.

Мощность ИБП подбирается, из расчёта суммарной мощности всех узлов, подключённых к нему. При этом нужно учесть, что во время пуска, нагрузка возрастает в несколько раз. В документации к циркуляционному насосу, этот показатель прописан, как «Пусковой ток». При подборе мощности ИБП, именно эту величину нужно брать за основу, иначе бесперебойник может выйти из строя с первого же старта. Исключение составляют насосы с функцией плавного пуска.

Бесперебойник Helior

Пример. Мощность циркуляционного насоса – 250 Вт. Кратность тока при пуске – 4. Значит, пусковая мощность = 250 х 4 = 1000 Вт. Соответственно, ИБП нужно покупать мощностью от 1 кВт и выше.

Диапазон рабочего напряжения. Этот показатель рассчитывается исходя из перепадов напряжения в конкретной сети. Если, например, эти колебания достигают ± 9 %, то приобретается бесперебойник с диапазоном в пределах 220 ± 10 %. Если не рассчитать этот показатель, источник бесперебойного питания, будет переводить насос в автономную работу (от аккумулятора) каждый раз, когда в сети скакнёт напряжение. А такой режим с частыми переходами, быстро выведет его из строя.

Отдельные модели могут быть оснащены:

  • Функцией «холодного старта». Даёт возможность включить бесперебойник, когда электричество уже отключили.
  • Индикаторы состояния оборудования.
  • Сигнализация о критическом уровне заряда.
  • Микропроцессорное управление.
  • Самодиагностика во время включения.
  • LCD– дисплей.

Существуют напольные модели, похожие на системный блок компьютера (самые распространённые), и настенные.

При выборе мощности однофазного оборудования имеет смысл остановиться на приборе с запасом мощности. Это обеспечит более длительное время работы, а также даст возможность в будущем подключения к ИБП других устройств.

1 Применение аппарата

При отсутствии питания электропомпы прекращают перемещение рабочей жидкости по теплопроводу. Когда отсутствует постоянный поток рабочей жидкости, аппараты нагреваются, что приводит к поломкам. Для обеспечения нормального функционирования устанавливается ибп для насоса отопления. Аппарат заменяет источник электропитания. С помощью устройства преобразователя заменяет постоянный ток на переменный. Используется в газовых и твердотопливных котлах.

Бесперебойник с внешними аккумуляторами

Продолжительность работы аппарата зависит от емкости и количества аккумуляторов. Источник питания подает энергию, выравнивает напряжение, защищает от перегрева насос.

1.1 Какие основные виды иБП?

Устройства делятся на два вида:

  • линейно-интерактивный распространенный бюджетный вариант, не имеющий стабилизатора. Плюсом аппаратов является самозаряжающаяся способность. Для функционирования устройств данного вида достаточно двух-четырех аккумуляторов;
  • линейный-аппарат для двойного преобразования. Благодаря функции выравнивания напряжения, помпа может подключаться к генератору. При нарушении подачи электричества, аккумулятор начинает свою работу. При нормализации работы электричества аккумулятор отключается. Отличаются дороговизной.

По типу размещения:

  • настенного расположения. Занимают минимум полезного пространства, благодаря чему пользуются популярностью для бытового пользования ;
  • напольного размещения. Аппараты такого вида отличаются большой мощностью и крупными габаритами.

1.2 Преимущества

  • высококачественная подача тока;
  • высокий коэффициент полезного действия;
  • простота монтажа;
  • отсутствие звуковых эффектов при эксплуатации;
  • работоспособность в автономном режиме до сорока восьми часов;
  • защита приборов от скачков напряжения.

Все, что нужно для безопасной установки циркуляционного насоса

1.3 Как выбрать ибп для циркуляционного насоса отопления?

Качественное устройство отбирают по таким параметрам:

  • мощность подбирается, основываясь на суммарном показателе всех единиц оборудования;
  • количество фаз. Аппараты бесперебойного питания для насоса бывают с одной и тремя фазами. Для бытовых систем отопления применяются установки с одной фазой. Трехфазные применяются в промышленных отопительных системах;
  • функция online продлевает срок эксплуатации;
  • диапазон напряжения просчитывается на основании перепадов напряжения в используемой сети. Правило выбора подходящего диапазона: выбранный диапазон устройства должен быть на один процент больше, чем фактический в сети.При ошибочном выборе показателя, помпа часто будет работать в автономном режиме, в результате чего,ибп поломается.

Устройство может иметь дополнительные функции:

  • экран;
  • индикатор состояния устройства;
  • старт при отключенном электричестве;
  • микропроцессорное управление;
  • запуск диагностики при включении прибора обеспечивает вовремя обнаружить и устранить ошибки и поломки;
  • микропроцессорное управление;
  • звуковой индикатор заряжения батареи;
  • функция включения механизма при отсутствии электроэнергии;
  • возможность крепления к стене освобождает полезное пространство;
  • обозначениеLTподходит для помещений, в которых длительное время и часто отсутствует электричество. Такие аппараты подходят к батареям любой емкости.

При выборе аппарата нельзя оставлять без внимания мощность, поскольку при заниженной мощности, батарея не справится со своей функцией.

Чем больше батарей подключено к бесперебойнику, тем дольше он сможет обеспечивать электрические приборы

У моделей с внешне расположенной батареей можно варьировать их количество и подбирать время работы в автономном режиме.

Модели с внутренним расположением аккумулятора не могут длительное время автономно работать, поэтому не являются популярными.

Разновидности бесперебойных источников питания

По принципу работы источники питания делятся на такие виды:

Резервный ИБП с внешней аккумуляторной батарей. Чем выше количество внешних источников, тем дольше проработает устройство.

  1. Резервные. Если погрешность напряжения лежит в пределах нормы, устройство работает от сети. При превышении допустимых значений прибор начинает питаться от аккумулятора. Получаемый от батареи ток попадает в инвертор, где его напряжение повышается до 220 В. Поступающая от сети электроэнергия проходит через фильтр, блокирующий импульсные помехи и короткие выбросы. График изменения напряжения отличается от классической синусоиды, требуемой для питания асинхронных двигателей.
  2. Линейно-интерактивный. Бесперебойник отличается более сложным строением. В электроцепь входят те же узлы, которые присутствуют в резервном источнике. Однако конструкция включает стабилизатор, сглаживающий перепады напряжения. Деталь имеет вид трансформатора с переключающимися обмотками. Это помогает расширить диапазон входного напряжения. Некоторые недостатки, свойственные предыдущему типу, все же присутствуют.
  3. Двухэтапного преобразования. Конструкция прибора сильно отличается от строения предыдущих типов бесперебойников. В таких устройствах ток проходит двойное преобразование. Напряжение попадает в фильтр, откуда перенаправляется в первый преобразователь. Здесь стабилизируется мощность, ток выпрямляется и подается в аккумулятор. При прекращении питания от сети батарея активируется моментально. Она соединена со входом инвертора. Здесь постоянное напряжение превращается в переменное.

Что представляют собой водяные насосы

Циркуляционный насос – это устройство небольших размеров с металлическим корпусом. При изготовлении могут использоваться такие материалы: чугун, алюминий, бронза, нержавеющая сталь. К корпусу прибора изнутри прикрепляется ротор, а к нему – крыльчатка. Вращается ротор благодаря системе подшипников. Все эти элементы приводятся в движение электричеством. Горячая вода, попадая на лопасти крыльчатки, передается ними по трубе. Тем самым повышается КПД отопительной системы

Важно установить водяной насос вертикально, в противном случае его производительность уменьшится на 30%

Существует два вида устройств – с мокрым и сухим ротором.

Насосы с мокрым ротором применяются в отопительных системах частных домов. Такие устройства контактируют с водой, поэтому в смазке их детали нуждаются нечасто. К преимуществам этих моделей можно отнести простоту строения, длительный срок эксплуатации без обслуживания, невысокую стоимость ремонта и низкий уровень шума. Также они потребляют незначительное количество электроэнергии, при этом их КПД не превышает 50% — по этой причине их не устанавливают в больших строениях.

Насосы с сухим ротором имеют высокий КПД и используются в системах отопления многоквартирных домов и высотных зданий. В данном случае ротор не контактирует с водой, поэтому детали устройства нуждаются в регулярной смазке и сервисном обслуживании. Также прибор издает много шума, поэтому установку циркуляционного насоса в системе отопления выполняют в отдельном помещении с хорошей звукоизоляцией.

На рынке представлено оборудование с различными характеристиками, поэтому выбор сделать не так-то просто. Также нужно учитывать, что для установки насоса на отопление достаточной мощности, потребуется выделить отдельное помещение.

В случае верного выбора удастся:

  • сохранить комфорт и уют в доме;
  • увеличить эффективность обогрева, регулировать скорость потока воды в системе;
  • уменьшить затраты на электричество, с помощью которого и работает насос, а иногда – и вся отопительная система.

При выборе устройства необходимо обратить внимание на самую важную его характеристику – напор теплоносителя. Данный показатель не зависит от мощности отопительной системы. Напор воды может составлять 2-4 метра – при выборе нужно учитывать, что для многоквартирного дома минимального показателя будет явно недостаточно

Таким образом, чем больше протяженности системы отопления, тем сильнее должен быть данный показатель

Напор воды может составлять 2-4 метра – при выборе нужно учитывать, что для многоквартирного дома минимального показателя будет явно недостаточно. Таким образом, чем больше протяженности системы отопления, тем сильнее должен быть данный показатель.

При проведении расчетов насоса для отопления нужно ориентироваться на максимальный режим работы. Все вспомогательные элементы (стыковочные, заглушки, фитинги), а не только циркуляционный насос, должны соответствовать функционированию системы по — максимуму

В данном случае ошибки недопустимы, разгерметизация конструкции обойдется очень дорого, поэтому важно сделать верный расчет циркуляционного насоса для отопления. Также специалисты рекомендуют вместе с водяным насосом устанавливать в отопительную систему датчик критического понижения давления, чтобы в аварийной ситуации можно было сразу же отключить насос

Виды ИБП для отопительных насосов

Установка бесперебойного снабжения электроэнергией насосов котельной может быть выполнена самостоятельно, при условии грамотного подбора необходимого оборудования. Все предлагаемые бесперебойники можно разделить на три класса:

  • Бюджетные ИБП – имеют максимально простое устройство. При достижении установленных верхних или нижних порогов напряжения, переключают источник питания циркуляционного механизма на аккумуляторы.
  • С AVR – аккумулятор встроен в корпус. При колебании напряжения в сети, включается стабилизатор. Собственной мощности для поддержания автономной работы после отключения электроэнергии хватит на 10-15 минут. Для увеличения продолжительности режима автономности, потребуется дополнительно подключить аккумуляторные батареи (данная функция доступна только приборам с маркировкой LT).
  • Двойного преобразования – самые дорогие версии ИБП. Обычно устанавливаются для стабилизации работы всего котельного оборудования. Монтировать бесперебойники данного типа исключительно для циркуляционной установки нецелесообразно.

Компании-производители нередко предлагают потребителю, полностью укомплектованный автономный блок бесперебойного электропитания насосов котельной, что является оптимальным решением вопроса энергообеспечения.

Как подобрать ИБП для насоса отопления

Бесперебойная работа циркуляционных насосов котлов системы отопления зависит от нескольких факторов:

  • Достаточная мощность UPS – сложнее всего рассчитать мощность, необходимую для работы насосного оборудования. Циркуляционное оборудование имеет высокий коэффициент пусковых токов. Для включения, им потребуется мощность, превышающая обычную, в три раза.
  • Емкость аккумуляторной батареи – согласно рекомендациям ведущих производителей отопительной техники, приобретать следует ИБП, аккумулятора которого хватит для обеспечения бесперебойного питания циркуляционного насоса в системе отопления, по крайней мере, на 12 часов без подзарядки. Оптимальным выбором будет приобретение моделей с функцией LT – Long Time, с возможностью подключения от 3 до 10 аккумуляторных батарей.
  • Чистая синусоида на выходе – обеспечить стабильное напряжение с чистой синусоидой, может только бесперебойник On-line. Стоимость инверторных ИБП для насосов отопления достаточно высокая. Поэтому, решение установить ИБП с чистой синусоидой принимают при одновременном подключении к автоматике котла и циркуляционного оборудования.

Чтобы облегчить выбор, некоторые производители предлагают уже готовые комплекты ИБП для циркуляционных насосов отопления, с оптимальным подбором комплектующих по техническим параметрам. В комплектацию входит бесперебойник, стабилизатор и аккумуляторная батарея.

Как правильно подключить к ИБП насос отопления

В инструкции по эксплуатации приводятся подробные схемы подключения электроприборов к источнику бесперебойного питания. Автоматическое подключение ИБП к насосу отопления, когда отключают свет, произойдет только при правильном подсоединении АКБ и остального оборудования.

Подключение выполняется следующим образом:

  • На корпусе есть разъемы, предназначенные для подключения к сети и для подачи напряжения на АКБ для бесперебойника. Подсоединяем все провода в согласии с указаниями и схемой, прилагаемой в инструкции по эксплуатации.
  • Соединяем источники потребления через выходной разъем. При необходимости подключаем отдельно циркуляционное оборудование и автоматику котла.
  • Обязательно устанавливаем переключатель в режим, при котором АКБ будут постоянно включенными. Это позволит зарядить аккумуляторы, а также впоследствии запитать насос отопления через ИБП при отключении электроэнергии.

Установка бесперебойника обеспечит стабильную работу системы отопления, даже при отключениях электроэнергии. При использовании ИБП для энергозависимых котлов, защитит автоматику и насосное оборудование от выхода из строя, и соответственно предотвратит дорогостоящий ремонт.

Расчет мощности и температуры тёплого водяного пола

Правила выбора ИБП для насоса

При подборе оборудования нужно смотреть следующие показатели:

  • мощность;
  • объем батареи аккумуляторов;
  • период автономной работы;
  • возможность применения внешних батарей;
  • диапазон сетевого напряжения;
  • точность и наличие искажений напряжения на выходе;
  • время перехода работы на запасной аккумулятор.

Определяющим показателем служит мощность прибора, которую следует заранее рассчитать.

Как рассчитать показатель мощности ИБП

При проведении расчетов во внимание принимается не только работа насоса, но и котла отопления. В паспорте на циркуляционный насос для системы отопления мощность может быть указана в ваттах (тепловая мощность), чтобы узнать полную мощность, нужно тепловой параметр мощности разделить на Cos ɸ, этот параметр тоже может указываться в техпаспорте изделия

Например, мощность насоса (P) равна 90W, а Cos ɸ равно 0,6. Применяется формула P/Cos ɸ, результат (90/0,6) 150 Вт. Теперь нужно реактивную мощность (150 Вт) умножить на три, так как при запуске двигателя потребление тока возрастает в три раза. Применяется формула P/Cos ɸ*3. Для приведенного примера нужная мощность блока питания составляет 450 ватт. Если Cos ɸ в документах не указывается, тепловая мощность насоса делится на коэффициент 0,7.

Как определить емкость батарей

Параметр необходим для выяснения периода работы без сетевого тока. Как правило, ИБП для насоса отопления не оснащены аккумуляторами с достаточной емкостью батарей, поэтому для поддержания работы насоса в условиях частого отключения сетевого питания нужно выбирать бесперебойники с возможностью подключения внешних аккумуляторов.

Как подобрать входное напряжение

Стандартные параметры напряжения сети 220 вольт с допустимыми отклонениями +/- 10%, что примерно 198-242 вольт. Это значит, что все приборы должны работать в указанных пределах, но в малых населенных пунктах возможны значительные отклонения от установленных параметров. Если в сети бывают скачки напряжения, то лучше предварительно замерить показатели напряжения сети в течение суток. Замеры проводятся несколько раз, показания записываются. Такие данные позволят подобрать ИБП, где в техпаспорте обозначены предельные параметры напряжения, при которых устройство может подавать выходное напряжение, максимально близкое к номиналу.

Как выбрать форму и показатели напряжения на выходе

Если показатели выходного напряжения бесперебойника укладываются в допуск 10%, то устройство подходит для подключения циркуляционного насоса для системы отопления. Как правило, время переключения на резервный источник питания не занимает более десятка микросекунд, поэтому двигатель насоса не успевает остановиться. А вот форма выходного сигнала – это важный параметр прибора бесперебойного питания, который обеспечивает корректную работу насоса.

Чтобы гарантировать нормальную работу системы, необходимо получить напряжение в форме гладкой синусоиды, которую выдает только прибор двойного преобразования. Кроме того, инверторный аккумулятор для насоса отопления обеспечивает точную величину напряжения и частоту.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
