Терморегулятор на батарею отопления: разновидности, установка и настройка

Типы теплового агента

Наиболее часто в его роли используют жидкость и газ. Из-за этого выделяют такие виды термоголовок:

Более дешевыми и простыми являются регуляторы первого вида. По этой причине они представлены очень большим количеством моделей. Однако они управляют батареей более медленно.

Газовый регулятор для батареи отопления имеет меньшую инерционность, благодаря чему способен достаточно быстро среагировать на изменение температуры в помещении.

На практике разница между реакцией двух типов является весьма малой

Поэтому при выборе лучше сосредоточить внимание на качестве исполнения. Оно же зависит от производителя

Практически все виды терморегуляторов способны устанавливать температуру, диапазон которой составляет +6…+28 °С. Конечно, есть варианты, рассчитанные на установку других уровней температуры. Однако с ростом диапазона температур поднимается цена.

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.

Термостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей среды. Все виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку – механизм воздействия на клапан. В самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фона. Термостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в прибор. Самый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфонную. Все варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопления. Термостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функции. Установка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначению. Назначение термостатического вентиля. Обязательные составляющие терморегулятора. Терморегулятор с выносным термодатчиком. Термоголовка для автоматического управления. Терморегулирующий клапан или вентиль – основной компонент. Регулирующее устройство для однотрубных схем. Термостатический вентиль для двухтрубных систем. Плюсы установки терморегуляторов для приборов отопления

Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС,  то в помещении будет ощущаться сырость

Поэтому здесь важно обеспечить высокую температуру

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

Терморегулятор решает следующие проблемы:

  • позволяет создавать определенный температурный режим в комнатах разного назначения;
  • экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
  • появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Варианты монтажа

Технология установки кранов на батареи отопления определяется типом выбранной арматуры. На практике встречаются следующие схемы монтажа:

  • однотрубную систему, обслуживаемую центральной теплосетью, оснащают парой шаровых кранов. Механизмы внедряют между байпасом и радиатором, они координируют выходящую и входящую трубу. При таком сценарии появляются условия для демонтажа отключенной батареи с целью чистки, ремонта, замены, сохранения ее заполненного состояния во время работ в общей сети;
  • автономную двухтрубную оснащают термостатическим клапаном (непременно на подающей трубе), а на обратку устанавливают балансировочный вентиль, обеспечивающий стабильное рабочее давление;
  • в условиях автономного однотрубного решения монтируют шаровой кран на подающий трубопровод, обратку дополняют регулировочным вентилем.

Если в третьем сценарии вентиль дополнен функцией блокировки потока рабочей жидкости, можно обойтись без установки шарового крана.

Для чего нужен терморегулятор

Больше всего установки терморегулятора, как правило, требуют помещения с резким колебанием температур: кухни и комнаты на солнечной стороне

Терморегулятор присоединяется к трубам, ведущим к батарее, и даёт возможность регулировать поток тепла. Эффект обусловлен изменением объёмов жидкого теплоносителя. Если температуру нужно повысить — поток усиливают, если наоборот — уменьшают. Кроме того, если в доме установлен теплосчётчик, то можно немного сэкономить на коммунальных платежах.

Терморегулятор снабжён термостатом, который поддерживает выбранную температуру и регулирует объём поступающего тепла.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Экономия тепла, отопления, теплоснабжения.

За счёт чего достигается экономия?

  • Потребитель сам решает, когда и сколько тепла потреблять.
  • Равномерное распределение тепла по дому.
  • Предотвращение перетопов и перегрева в жилых домах, предприятиях.
  • Отсутствие закипания теплообменников пластинчатых или кожухотрубных.
  • Ограничение поступления лишнего теплоносителя в дом.
  • Увеличение срока службы трубопроводов, системы отопления.
  • Контроль ИТП online, с оповещением об аварийных ситуациях.
  • Вы не платите за чужое, не использованное отопление в оттепели.

Комфорт проживания.

  • Нет нужды использовать электрообогреватели.
  • Сквозняки из-за широко открытых окон и дверей балконов в прошлом.
  • Духота в квартире не досаждает.
  • Холодные батареи уже не у вас.

Система автоматического управления отоплением, теплоснабжением здания.

Объект работает без постоянного обслуживающего персонала, а информация выводится на диспетчерский пульт управления либо на сотовый телефон.

Функция удалённого управления позволяет на расстоянии менять настройки системы корректировать её работу в ручном режиме. Видеть параметры системы в режиме онлайн.

Центральные тепловые пункты круглогодично обеспечивают жителей теплом в отопительный сезон. Основная Задача АСУ ИТП – это круглосуточный контроль и управление подачей теплоносителя с постоянным давлением, поддержание заданной температуры в помещении. Для эффективности обслуживания информация от исполнительных механизмов и датчиков собирается и передается на единый диспетчерский пульт по средствам проводной (кабельный интернет) и беспроводной (сотовой) связи. Это позволяет отслеживать работу оборудования АСУ теплового пункта в режиме реального времени и при необходимости выполнять корректировку рабочих параметров оборудования.

Регуляторы тепла, отопления, теплоснабжения.

Регуляторы предназначены для автоматического изменения расхода теплоносителя в системе отопления на центральных и индивидуальных тепловых пунктах, а также для автоматического регулирования температуры в системах приточной вентиляции путем воздействия на клапан с электрическим приводом. Приборами предусмотрено регулирование разности температур воды в подающем и обратном трубопроводах систем отопления либо температуры воды в подающем трубопроводе по графику отопительных систем в зависимости от температуры наружного воздуха. Причем регулятор при определенном значении температуры наружного воздуха и дальнейшем ее понижении поддерживает постоянное значение регулируемого параметра теплоносителя, исключая разрегулировку тепловых сетей, работающих по графику с верхней срезкой. Регулятором предусмотрена коррекция графика отпуска тепла при отклонениях температуры внутреннего воздуха от заданного значения.

Насосы циркуляционные, корректирующие.

Насосы в системе автоматики выполняют очень важную функцию:

  • Поддерживают расчётную циркуляцию теплоносителя в системе отопления на время закрытия регулирующего клапана.
  • Увеличивают скорость циркуляции теплоносителя в системе отопления, в случаях, когда теплоснабжающая организация не обеспечивает расчётные параметры теплоснабжения.

Виды

Представленные на рынке терморегуляторы различаются способом управления.

Механические

Предусматривают ручную регулировку потока теплоносителя. Это недорогие модели, простые в настройке и не дающие сбоев в работе. Механические терморегуляторы состоят из газового или жидкостного сильфона, привода и регулятора. На вентилях таких механизмов нанесена шкала, отражающая степень нагрева радиатора.

Установку проводят опытным путем, постепенным поворотом вентиля. При повороте вентиля теплоноситель поступает в золотник и влияет на положение штока, который под воздействием давления перекрывает поток теплоносителя.

Недостаток таких приборов – необходимость регулярной корректировки, в зависимости от температуры окружающего воздуха.

Электронные (автоматические)

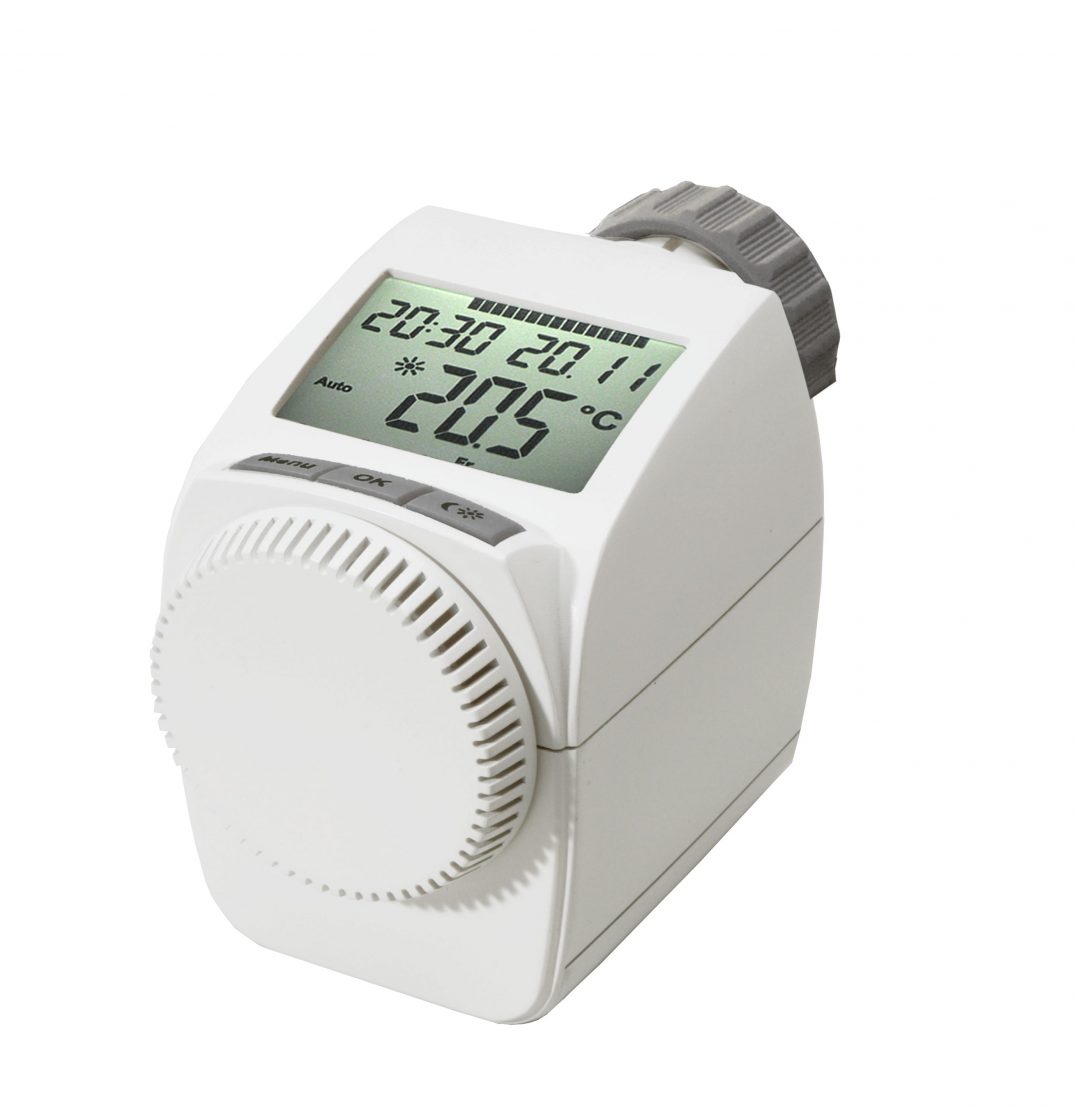

Внутри таких терморегуляторов установлены микропроцессоры, отвечающие за регулировку нагрева радиатора. Механизмы оснащены датчиками, позволяющими замерять окружающую температуру и в соответствии с ней регулировать подачу теплоносителя в радиаторы без участия человека. Настройку автоматических моделей производят при помощи кнопочной панели.

Механическая часть такого терморегулятора не отличается от ручных моделей. Сильфон в них цилиндрический, а стенки сделаны в виде гофры. Внутри сильфона находится вещество, реагирующее на окружающую температуру. При нагревании оно расширяется, внутри прибора растет давление, оказывающее влияние на положение штока. Он регулирует объем поступающего в радиатор теплоносителя. При понижении температуры происходит обратный процесс.

Мнение эксперта
Торсунов Павел Максимович

Такой терморегулятор очень надежный, сильфон способен выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет.

Среди электронных термостатов можно выделить два вида приборов:

Работают электронные термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется: за весь отопительный сезон не более 2 раз. Есть модели, в которых установлен аккумулятор с зарядным устройством.

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

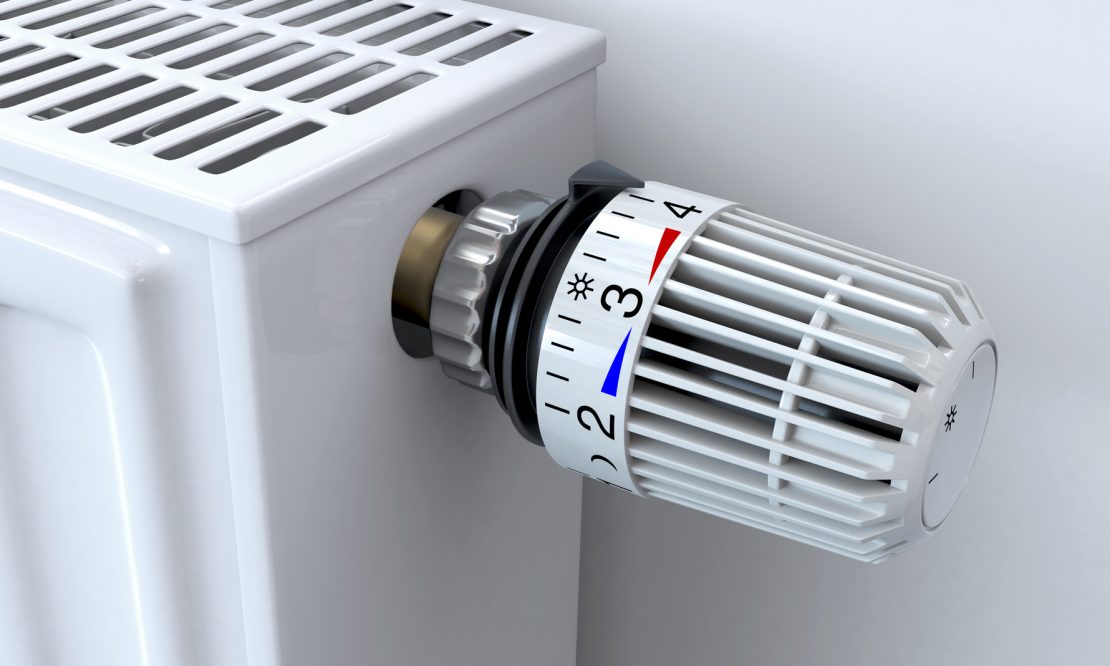

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

  • Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
  • Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
  • Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

  • С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
  • С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

  • схему подключения и тип радиаторов;
  • их удаленность от нагревательного котла;
  • качество теплоносителя;
  • особенности эксплуатации помещения;
  • климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).

Зачем использовать терморегуляторы для радиаторов


Терморегулятор позволяет зонально контролировать температуру радиаторов Терморегулирующий прибор монтируется на батареи с учетом тепловой мощности оборудования, габаритов помещения и климатических условий региона. Его конструкция представлена термоклапаном, переключающим режимы температуры. Специальная термоголовка представляет собой цилиндр со специальной жидкостью. При повышении температурного режима состав расширяется, при понижении – сжимается.

Эксплуатация терморегулятора на батареи необходима по следующим причинам:

  • контроль количества теплоносителя в трубопроводе;
  • автоматизация отопительных процессов;
  • зональное регулирование микроклимата и температуры – в некоторых комнатах можно выключить радиатор, в других – оставить;
  • сокращение количества используемого теплоносителя;
  • отключение от теплоснабжения в случае поломки отдельной квартиры, а не всего дома;
  • экономия ресурса котла и расходных материалов для обслуживания системы.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco – Установка

Watch this video on YouTube

Разновидности и принцип работы терморегуляторов

Монтаж устройства показан для снижения температуры нагрева, но вот увеличить интенсивность отдачи тепла при недостаточной мощности батареи не получится.

Производители предлагают три типа изделий:

  1. Электронные. Контроль осуществляется выносным термодатчиком, внутри прибора размещен микропроцессор, отвечающий за регулировку режимов. Техника настраивается кнопками на панели – никаких сложностей с выбором режима нет. Чтобы одновременно задать управление за всем оборудованием схемы – котлом, насосом, смесителем, надо выбрать многофункциональный терморегулятор для радиатора отопления. Устройство и принцип работы прост – при изменении направления рычага вещество в сильфоне поднимается, перекрывает запорный шток или открывает его. Сильфон выглядит как цилиндр с гофрированными стенками, вещество в нем реагирует на изменения температурного режима в помещении. Таким образом вся работа по настройке подачи теплоносителя осуществляется в автоматическом режиме. Если воздух охладился до критического показателя, то вещество в сильфоне сжимается, запорный шток открывается, теплоноситель поступает в батарею.
  1. Полуэлектронные приборы управляются термоголовкой с сильфонным устройством, подходят для бытовых нужд. Прибор оснащен дисплеем, на котором показан режим температуры помещения, дает возможность вручную подстраивать подачу теплоносителя. Полуэлектронный и электронный термостат на батарею отопления может быть закрытым и открытым. Закрытые не имеют функции автоматического определения температуры воздуха, потому необходима ручная настройка, регулируется только показатель температуры для поддержания в рабочем режиме. Открытые устройства программируются и на подачу теплоносителя в зависимости от параметров температуры в помещении, также настраивается период включения/выключения приборов.

  1. Механический регулятор температуры – самое простое устройство, которое позволяет устанавливать объем теплоносителя, поступающий в батарею. Прибор не оснащен разметкой, потому регулировать теплоту батареи придется по индивидуальным ощущениям. Вся конструкция представляет собой схему из регулятора, привода и сильфона с жидким или газообразным наполнителем. Принцип работы как у электронного агрегата – при смене положения рычага наполнитель в сильфоне перемещается в золотник, регулируя положение запорного штока. Если шток открыт – вода поступает в батарею, закрыт – теплоноситель не циркулирует.
