Как рассчитать мощность трансформатора для светодиодной ленты

Нужен ли драйвер или достаточно обычного БП

Чтобы ответить на этот вопрос, надо разобраться, что такое драйвер и в чем состоят его функции. Известно, что параметром, задающим режим работы светодиодов, является ток. Если он ниже номинального, LED будет светить менее ярко. Если ток выше установленного производителем, светодиод излучает более яркий свет, но срок службы его сокращается. При определенном значении полупроводниковый прибор мгновенно выходит из строя.

Под драйвером в данном случае подразумевается блок питания, который выполняет две функции:

  • ограничение тока через светодиод;
  • поддержание этого тока на установленном уровне вне зависимости от параметров напряжения на входе (стабилизация тока).

Вторая функция также решает вопрос компенсации всплесков входного напряжения, также значительно сокращающих ресурс светоизлучающих диодов.

Схема электрическая принципиальная светодиодной ленты.

При изучении схемы светодиодной ленты становится понятно, что она состоит из параллельно соединенных ячеек, выполненных из последовательно включенных резистора и LED. Резистор ограничивает ток, но стабилизировать его не может – яркость будет меняться синхронно с изменением входного напряжения. Если это напряжение стабилизировать, то, по закону Ома, ток также будет стабильным (при неизменном сопротивлении). Отсюда вывод – если выбрать источник питания со стабилизацией напряжения, драйвер не нужен.

ТОП блоков питания для майнинга

Сегодняшний обзор посвящен блокам питания, характеристики которых позволяют использовать их в майнерских сборках.

Все отобранные для обзора модели оптимальны по сочетанию мощности, выносливости и безопасности, и на наш взгляд являются лучшими в своей категории решениями для майнинга.

Итак, давайте более детально рассмотрим все особенности каждой из них.

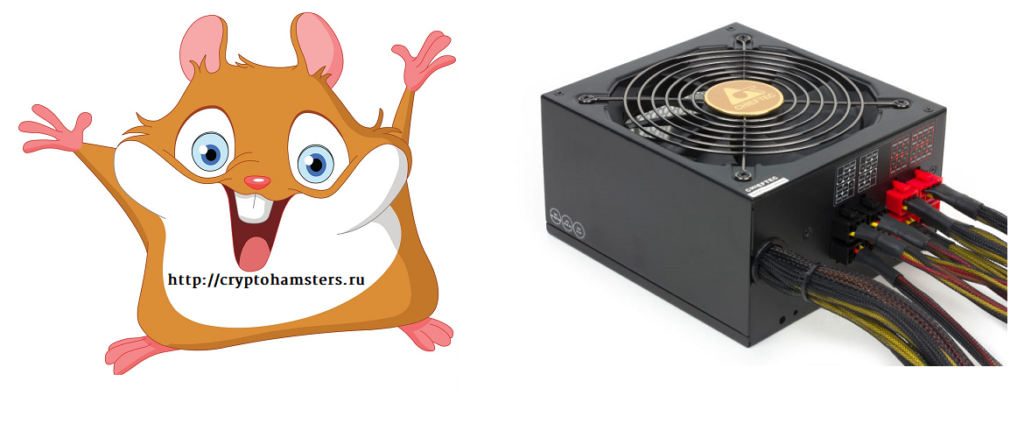

CHIEFTEC A-135 1000W (APS-1000CB)

CHIEFTEC A-135 1000W (APS-1000CB) – мощный блок питания, который готов полностью себя реализовать в игровых и майнерских системах, ведь комплектующая может одновременно питать до 6 дискретных видеокарт.

Это блок получил сертификат 80 PLUS Bronze, благодаря высокому значению КПД – около 85%, у него есть отличная малошумная система охлаждения с 140 мм вентилятором, скорость вращения которого регулирует специальная интеллектуальная система.

Конструкция блока питания CHIEFTEC A-135 1000W (APS-1000CB) является полумодульной, а это значит, что основные кабели питания, подводящие напряжение к материнской плате 24PIN ATX, процессору 8PIN (4+4) и двум PCIe-разъемам 8PIN (6+2) выводятся напрямую из корпуса, а дополнительные SATAх9, MOLEXх2, Floppy и PCIeх4 можно по желанию отключить.

Мощность линий +12 В у блока питания CHIEFTEC A-135 1000W (APS-1000CB) составляет 996 Вт, а линий +3,3 В и +5 В – около 140 Вт

Данная комплектующая защищена от пониженного и повышенного напряжения в сети, коротких замыканий, перегрева и, что очень важно, при сборке постоянно работающей под нагрузкой майннинг-системы – от перегрузки

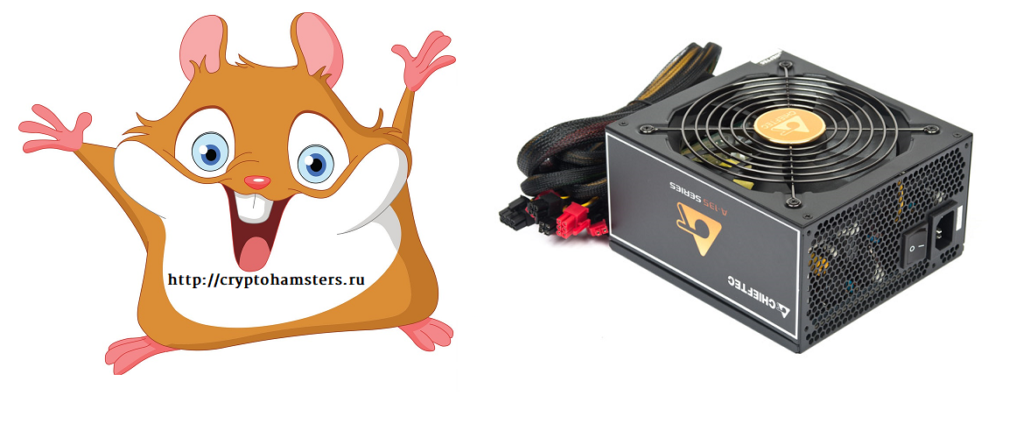

CHIEFTEC A-135 750W (APS-750CB) CHIEFTEC A-135 750W (APS-750CB) – надежный блок питания для мощных игровых систем, который также отлично подходит для сборки майнинг-ферм с четырьмя дискретными видеокартами.

Блок питания CHIEFTEC A-135 750W (APS-750CB) получил полумодульную конструкцию и у него есть только два впаянных провода – для подвода питания к материнской плате 24PIN ATX и для питания процессора 8PIN (4+4), остальные же можно легко отсоединить при необходимости. Тут есть 9 кабелей SATA, два с разъемом MOLEX, отдельный кабель Floppy и четыре для подвода дополнительного питания к видеокартам 8PIN (6+2) PCIe.

Выходных линий +12 В у данной комплектующей две, причем каждая из них получила ток 35 А, кроме того, тут есть линии +3.3 В и +5 в по 25 А каждая.

Блок питания CHIEFTEC A-135 750W (APS-750CB) работает с КПД более 85%, за счет чего он получил сертификат 80 PLUS Bronze, у него есть практически бесшумная система охлаждения с 140 мм вентилятором, скорость вращения которого автоматически регулируется.

За надежность данного блока отвечают системы защиты от пониженного и повышенного напряжения в сети, от перегрузок, коротких замыканий, перегрева и повышенных токов, кроме того, среднее время безотказной работы блока питания CHIEFTEC A-135 750W (APS-750CB) составляет 100 тыс. часов, так что можно с уверенностью сказать, что данная комплектующая полностью готова к серьезным нагрузкам и отлично подходит для майнинг-систем.

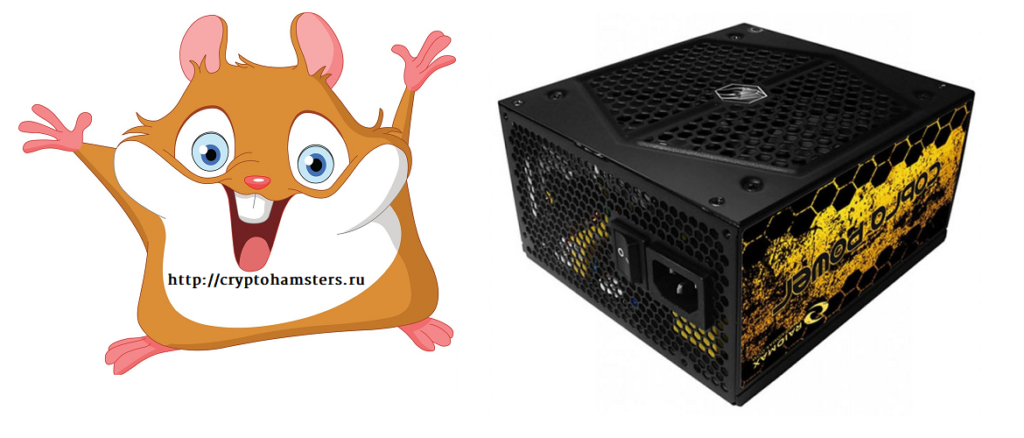

RAIDMAX Cobra 1200W (RX-1200AE-B) RAIDMAX Cobra 1200W (RX-1200AE-B) – идеальный блок питания для майнинга, способный сам потянуть до 6 дискретных видеокарт, при этом высокий уровень КПД, благодаря которому комплектующая получила сертификат 80 PLUS Gold, делает его достаточно энергоэффективным.

Выпускается блок питания RAIDMAX Cobra 1200W (RX-1200AE-B) в корпусе с оригинальным принтом, а вентиляционные решетки выполнены в виде пчелиных сот, что только подчеркивает собственный стиль комплектующей.

Практически все кабели для подвода питания к устройствам выполнены съемным и получили качественную пластиковую оплетку, только кабель подключения к материнской плате 20+4 pin и два кабеля подвода питания к процессору 4+4 pin не отсоединяются. Среди съемных кабелей можно найти 6 штук с интерфейсом 6+2-pin для PCI-E разъемов, 9 штук SATA, 6 MOLEX и еще один Floppy.

Максимальная мощность блока питания RAIDMAX Cobra 1200W (RX-1200AE-B) по линии +12 В при токе 100 А составляет целых 1200 Вт, при этом у него есть и линии +3.3 В и 5 В с током 20 А. Остается отметить, что данный блок питания получил все необходимые комплексы защиты, включая защиту от перегрузок, поэтому он готов к длительной работе при постоянно высоких нагрузках, становясь правильным выбором при сборке майнинг-системы.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

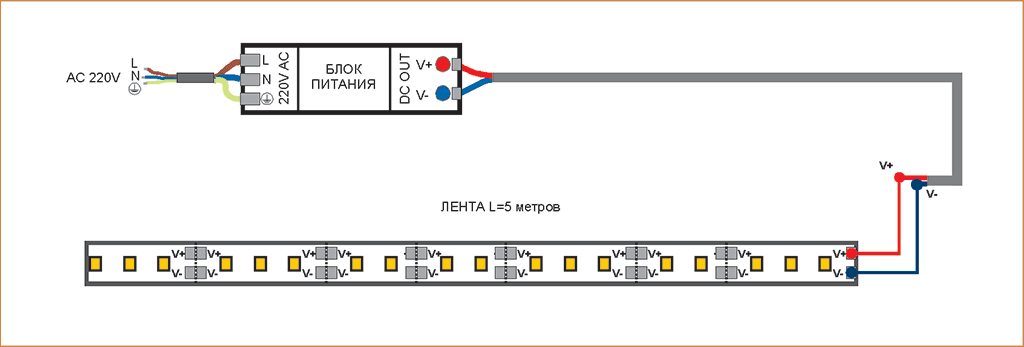

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Классификация и принцип действия

Блок питания существует в двух исполнениях:

  • на основе трансформатора;
  • импульсный прибор.

Оба варианта подают на вход осветительного прибора 12 вольт. Трансформаторный блок питания характеризуется довольно крупными габаритами, что порой усложняет задачу по монтажу. Есть и другие минусы у таких моделей: подверженность перегрузкам в сети, а также невысокий КПД. Импульсный аналог, наоборот, компактный, благодаря чему его легко спрятать в любом месте.

Принцип действия подобных устройств заключается в понижении сетевого напряжения до нужного уровня (12В, 24В). Причем в отличие от драйверов (обеспечивают стабильный ток), используемых для питания светодиодов в LED-лампах, блок питания является источником напряжения.

Соответственно, осветительный прибор не ограничивается по току данным устройством. Для этой цели конструкцией диодной ленты предусмотрены токоограничивающие резисторы.

Различные виды трансформаторов

Встречаются разные виды трансформаторов, отличных по конструкции:

  1. компактный пластиковый корпус;
  2. алюминиевый герметичный корпус;
  3. перфорированный корпус.

Каждый из вариантов рассчитан на эксплуатацию в разных условиях. Например, второй вариант может контактировать с водой без изменений характеристик, а блок питания с перфорированным корпусом, наоборот, используется только в сухих помещениях и должен быть хорошо защищен от пыли.

Что представляет собой электронный трансформатор


Электронный трансформатор для галогенных лам не используется для светодиодов Электронный трансформатор – это схема импульсного источника питания, в основу которой входит высокочастотный генератор, работающий на полупроводниковых ключах, и непосредственно сам трансформатор. Питание такой схемы обеспечивается стандартной сетью переменного тока с напряжением 220В, но на выходе действующее значение находится в области 12В. Сначала питание из электросетей подается на выпрямитель, а затем уже выпрямленное напряжение отправляется в узел генератора и силовых ключей.

Стандартный вариант реализации такой схемы – использование автогенераторного двухтактного типа, ключевой особенностью которого является отсутствие необходимости в использовании каких-либо специальных импульсных источников питания наподобие ШИМ-контроллеров. Автоматический генератор в данном случае переключает транзистор под воздействием напряжений, которые наводятся на обмотки трансформатора, а также обеспечивает положительную обратную связь.

Чтобы обеспечить нормальную работу светодиодных ламп, потребуется любой источник, обеспечивающий стабильное напряжение 12В на постоянной основе и минимизирующий пульсации. Для этого чаще всего используются именно упомянутые выше ИМС.

Обе схемы предусматривают использование интегрального ШИМ-контроллера, которым обеспечивается регулировка работы биполярных или полевых транзисторов. Помимо этого, выходной каскад схемы включает в себя выпрямитель, а также конденсаторы, которыми обеспечивается сглаживание пульсаций — они выступают в роли своеобразного фильтра.

В конечном итоге получается стабилизированный источник питания, пульсации которого соответствуют текущей нагрузке, а также емкости фильтрующих конденсаторов. При необходимости можно обеспечить его реализацию на автогенераторной схеме по аналогии с электронным трансформатором, используя дополнительно цепи обратной связи, чтобы обеспечить необходимую стабилизацию выходного напряжения.

Особенности и характеристики светодиодных лент

Светодиодные ленты — это длинные гибкие платы с контактами, на которых находятся SMD диоды на определённом расстоянии друг от друга. Для того чтобы ограничить протекающий ток по ленте на ней припаяны специальные резисторы. Дизайнеры и проектировщики очень часто используют светодиоды для создания особенного стиля интерьера, визуального расширения пространства помещения, сокрытия источников света при монтаже натяжных или подвесных потолков и т. д.

Катушка со светодиодной лентой

Виды

LED-ленты могут быть различных видов:

  1. Самоклеящимися. Для того чтобы её приклеить необходимо просто снять липкий слой и приложить к ровному участку поверхности, изогнув в любой геометрической форме.
  2. Бесклеевыми. Для крепления ip68 применяются пластмассовые скобы.
  3. Влагозащищёнными ip65. Применяются для монтажа подсветки в помещениях с высоким уровнем влажности.
  4. Герметичными ip67 и 68. Предназначены для устройства освещения в помещениях с повышенным уровнем влажности, а также под водой в бассейне.
  5. Открытыми. Применяются для создания подсветки в помещениях: под потолком, на стенах и т. д.
  6. Многоцветными RGB. Ленты способны изменять свой цвет посредством специального контроллера.
  7. Белыми или одноцветными. Степень их яркости регулируется с помощью специального диммера.

Ленты со светодиодами могут иметь различное количество диодов разного типа. Наиболее популярными являются светодиоды марки 3528 и 5050. Цифры означают размеры диодов: 3,5х2,8 мм и 5х5 мм. Первые оснащены пластиковым корпусом с одним кристаллом. Вторые также имеют пластиковый корпус, в котором находится 3 кристалла, поэтому такие светодиоды светят намного ярче.

Кроме этого, выпускают двухрядные ленты с большим количеством диодов. В настоящее время в магазинах можно приобрести новые виды со специальными чипами smd2835, которые имеют улучшенные световые характеристики. Благодаря их низкой стоимости и высокой степени светоотдачи они быстро набирают большую популярность. Так как светодиоды в таких лентах работают на безопасном режиме с уменьшенным током, то этот факт позволяет использовать их длительное время без потери степени яркости. Они вполне могут отработать свои 50 тысяч часов, которые были заявлены производителем.

Катушка с двухрядной светодиодной лентой

Светодиодные ленты маломощные, поэтому потребляют минимальное количество электроэнергии. В настоящее время существует множество видов с различным типом мощности: 4,8 Вт/м; 7.2 Вт/м; 9,6 Вт/м; 14,4 Вт/м и т. д. Светодиоды дают настолько мощный яркий свет, что их можно использовать не только в качестве дополнительного освещения, но и в качестве главного источника света. Для этого обычно используют специальные ленты типа LED-TED, которые являются самыми яркими.

Преимущества

  • Минимальное потребление электроэнергии;
  • Срок эксплуатации более 10 лет;
  • Возможность крепления ленты под любым углом и придания ей различной геометрической формы;
  • Равномерное распределение освещения по всему периметру помещения;
  • Большой выбор цветовой гаммы;
  • Высокая степень пожаробезопасности и экологичности;
  • Светодиоды не имеют в составе ртути и выделяют в помещение минимальное количество тепла;
  • Не изменяют свой цвет в период всего рабочего срока;
  • Не имеют радиопомех.

Что нужно учитывать перед покупкой трансформатора для диодной ленты 12 вольт

Когда вы определились, какой вид трансформатора для светодиодных лент с напряжением 12 вольт больше подходит вашим требованиям, самое время обговорить важные детали перед походом в магазин.

Итак, что важно учесть:

Продумайте и подготовьте заранее место для установки БП. Лучше не располагать его на виду, но и не стоит помещать его в такие условия, где воздух не сможет свободно циркулировать

Это важно для того, чтобы избежать излишнего нагревания.
Не стоит располагать блок питания рядом со шторами или другими легковоспламеняющимися предметами. Известны случаи возгорания от нагревающегося блока.
Рассчитайте мощность блока питания перед походом в магазин

Его мощность должна быть на 20-30 % больше суммарной мощности всех светодиодных устройств. Как выполнить эти расчеты читайте ниже. Если сделать неправильные подсчеты, то вы рискуете тем, что светодиоды быстро выйдут из строя.
Оцените влажность комнаты, где планируете установить светодиодное освещение. После чего решите, какой вид БП подходит больше всего.
Определитесь с размером блока питания.
При покупке вы наверняка заметите буквы IP и две цифры после них. Эта маркировка может также помочь вам в выборе. Первая цифра показывает степень защиты от различных частиц, а также степень защиты человека от поражения током. Чем выше цифра этого показателя, тем лучше защита. Вторая цифра отвечает за защиту оборудования от сырости и влажного воздуха. Чем выше цифра, тем лучше этот показатель.

Правила вовсе не сложные, соблюдая их в совокупности, можно намного продлить срок службы трансформатора для подключения диодной ленты.

Особенности трансформаторов и их подключения

Схема подключения БП

При подключении трансформаторов питания важно учесть некоторые тонкости этой процедуры:

  • включать ИБП без присоединенной к нему нагрузки нежелательно;
  • сначала следует подсоединить светодиоды, а затем подавать на них напряжение;
  • подключать ленточки светодиодов нужно с учетом полярности, указанной на подложке.

Еще одна особенность процедуры состоит в способе соединения нагрузок (отдельных ленточек). Характерным для них является параллельное подсоединение к выходной колодке ИБП посредством специального переходника – его концы подпаиваются к контактным пятачкам ленты. Однако если общая длина одной полоски превышает 5 метров, допускается использовать последовательное включение. Во всех остальных случаях такое соединение нельзя назвать правильным, поскольку оно приведет к снижению яркости свечения задействованных светодиодных элементов.

Габаритные размеры

Блоки питания выпускают различных форм и размеров. Чаще всего мощность прибора определяет его габаритные размеры. Чем выше мощность, тем больше прибор. Также мощные приборы имеют вентилятор для охлаждения устройства в процессе работы, а это значительно увеличивает размер и требования к установке.

Для того чтобы скрыто подключить несколько участков ленты, лучше всего выбрать несколько небольших блоков питания, чем один большой. Это выйдет немного дороже, но так можно будет спокойно скрыть блоки питания в конструкциях и распределить нагрузку на несколько приборов.

Схемы подключения трансформатора с диодной лентой

Обязательное условие правильного подключения – соблюдение полярности. За плюс отвечает красный провод, за минус – провод синего или черного цвета. Если вы перепутали и подключили неправильно, то бояться не стоит, просто поменяйте местами провода. Существует несколько схем подключения, все зависит от длины LED-ленты, количества блоков питания и т.д. Рассмотрим детально каждый способ.

Прямой способ подключения

Этот способ, как правило, используется в случае подключения отрезка осветительного прибора равному 5 м. Можно пробовать подключать и более длинные отрезки, если это позволяет сделать мощность БП. При подключении руководствуйтесь этой схемой.

Параллельный способ подключения с одним или двумя БП

Чаще всего, если нужно подключить несколько светодиодных устройств, то они соединяются между собой параллельно. Главное, чтобы хватило мощности одного БП на несколько потребителей. Способ параллельного подключения с использованием двух блоков питания существенно лучше по двум причинам. Первая причина – мощность распределяется равномерно. Вторая – габариты БП буду сравнительно меньше, что позволяет незаметно их спрятать. Выполняйте подключение трансформатора для диодной ленты любым из понравившихся способов, согласно схеме ниже.

Способ подключения RGB ленты

В этом случае имеются более существенные изменения – появление контроллера в цепи. Соединение контроллера с БП выполняется с соблюдением полярности. А подключение к контроллеру производится при помощи четырех проводов. Один из них общий провод, а остальные три соответствуют каждому из цветов LED-ленты (зеленый, синий, красный). Подробная схема соединения ниже.

Принцип работы

Ток, поступающий через электрод в осветительную установку, должен каким-то образом быть ограничен, иначе, как только лампа загорится, то его показатель возрастет до чрезмерно высокого значения. Это регулирование проводится с помощью электромагнитных проводников, вмонтированных в сердечник устройства, они обеспечивают строгий контроль силы электротока в достаточно узких пределах.

Магнитные шунты рассевают часть электромагнитной энергии, которая производится первичной катушкой, а после распространяется по металлическому стержню трансформатора. По мере увеличения тока, потребляемого вторичной обмоткой, большая часть от первичного электромагнитного потока отводится именно через магнитный шунт. В результате чего на тех участках каркаса-сердечника, на которых размещены вторичные катушки, интенсивность магнитного тока значительно слабее.

Некоторые конвертеры тока могут иметь более одной вторичной обмотки и более одного вторичного шунта. Если преобразователь оснащён двумя вторичными обмотками, то соединение средней точки между ними может быть заземлено на корпусе устройства. В зависимости от точной конфигурации шунтов и вторичных обмоток, трансформаторы для неоновых ламп, могут быть сбалансированными или несбалансированными.

Подключение светодиодной ленты к блоку питания

При подключении светодиодной ленты к блоку питания нужно соблюдать некоторые правила соединения отдельных отрезков светодиодных лент. Например, лучше соединять параллельно, последовательно можно соединять не более пяти метров, лучше всего подключать начало и конец ленты к блоку питания и прочее, но эти тонкости мы сейчас рассматривать не будем. Далее мы будем разбирать вопрос подключения в плане подбора провода, которым лента подключается непосредственно к блоку питания.

Важность правильного подбора провода для подключения светодиодной ленты заключается в том, что на неправильно подобранном проводе может произойти большое падение напряжения, что в итоге скажется на яркости свечения светодиодной ленты. Какой нужен провод для подключения светодиодной ленты, можно рассчитать, зная некоторые исходные данные

Для расчета потребуется знать мощность, потребляемая всеми светодиодными лентами, напряжение питания светодиодных лент и длина провода, т.е. на каком расстоянии будут светодиодные ленты от блока питания. При этом еще известно, что для нормальной работы светодиодной ленты допускается падение напряжения на проводах в пределах 0,5 В.

Для примера возьмем следующие данные:
Напряжение питания – 12 В
Длина провода – 10 м
Потребляемая мощность – 120 Вт

Из имеющихся данных нам необходимо рассчитать первым делом максимальное сопротивление провода по следующей формуле R=U/I. Напряжение у нас имеется, равное 0,5 В, а вот ток рассчитаем по этой формуле I=W/U. В этой формуле мы берем мощность светодиодных лент и напряжение из питания, получается I=10 А. Теперь можно просто рассчитать и сопротивление, которое будет равно 0,05 Ом, т.е. общее сопротивление всей длинны провода не должно превышать этого значения.

Теперь рассчитаем сечение жилы кабеля, который нам потребуется для подключения светодиодной ленты к блоку питания, и для этого нам потребуется удельное сопротивление меди, так как провод у нас будет медный. Удельное сопротивление меди равно ρ=0,0172 Ом* мм²/м. Расчет мы будет производить по следующей формуле S=(L* ρ)/R. В результате получилось 3,44 мм². Ближайшее большее значение сечения кабеля, который имеется в продаже, будет равно 4 мм². Приобретя такой кабель для подключения светодиодной ленты к блоку питания вы можете быть уверенными, что светодиодная лента будет светить на полную свою яркость.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
