Технические характеристики и схема подключения трехфазного счетчика Меркурий

Технические данные

• класс точности прибора 0.2S, 0.5S, 1.0;
• наличие модулей интерфейса сменного типа RS-485, GSM, Bluetooth, PLC, RF, Ethernet, ZigBee;
• возможность добавления питания резервного типа в 230В;
• 1 выход для управления нагрузками;
• интерфейс по умолчанию – оптопорт;
• электронная пломба;
• подсветка дисплея;
• основное значение тока для прибора – 5А или 10А;
• максимальное токовое значение – 10А, 60А или 100А в зависимости от подвида;
• расширенные параметры рабочего диапазона 0,8 до 1,15Uном;
• предельные параметры рабочего диапазона 0 до 1,15Uном.
• частота сети 50 Гц;
• масса не более 1,8 кг;
• гарантия от производителя – 3 года;
• срок службы счетчика при правильной эксплуатации не менее 30 лет;
• необходимость поверки – 1 раз в 10 лет.

Основные требования

Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий

Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.

Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.

Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.

По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.

Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.

Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО. Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками

Коробка испытательная переходная (КИП)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Во многих своих статьях, особенно про подключение счетчиков через трансформаторы тока, я упоминал Вам про испытательную переходную коробку (клеммник). Если сокращенно, то КИП.

Так вот сегодня я хотел бы поговорить о ней подробнее.

Итак, для чего нужна эта коробка (клеммник)?

В Главе 1.5, п.1.5.23 ПУЭ 7 издания сказано, что цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).

Кстати, кто желает проверить свои знания  или подготовиться к экзамену по электробезопасности в режиме онлайн, то предлагаю сделать это прямо на сайте. Для Вас я специально подготовил целый раздел «Онлайн-тесты по электробезопасности» на разные группы.

Испытательная переходная коробка (КИП) предназначена для:

• возможности «закоротить» (зашунтировать) токовые цепи
• отключения токовых цепей
• отключения цепей напряжения по каждой фазе
• подключения образцового электросчетчика

Первые три пункта необходимы для проведения замены электросчетчика без снятия напряжения с электроустановки. Последний пункт относится  для подключения образцового или эталонного электросчетчика с целью проверки прибора учета без отключения нагрузки потребителя.

На фотографии выше представлена переходная испытательная коробка, соответствующая техническим условиям МКЮР.301 591.000 ТУ. Она имеет следующие технические характеристики:

• напряжение до 380 (В)
• максимальный ток до 10 (А)
• степень защиты — IP20
• масса — около 500 (г)
• габаритные размеры коробки 33х68х220

Схема подключения испытательной коробки

Ниже смотрите схему подключения счетчика через испытательный клеммник к четырехпроводной сети 380/220 (В):

А вот фотография сверху переходного клеммника с обозначением номеров клемм:

Чтобы «закоротить» (зашунтировать) токовые цепи необходимо просто вкрутить винты М4 в следующие отверстия:

На фотографии выше на клемме 1 винт не вкручен, а на клеммах 2,4 и 6 — вкручены.

Эти винты при вкручивании замыкают цепь через общую шинку, расположенную с обратной стороны клеммника.

Кстати, для защиты общей шинки от замыканий на корпус с обратной стороны применяется прокладка из картона.

После того как токовые цепи закорочены, можно убирать (снимать) перемычки.

Чтобы отключить цепи напряжения по каждой фазе необходимо открутить винты и убрать соответствующую перемычку.

Забыл упомянуть о том, что все перемычки и клеммы у переходной испытательной коробки (КИП) выполнены из латуни, т.к. она меньше подвергается коррозии, а также имеет лучшую электрическую проводимость по сравнению со сталью.

Испытательная коробка закрывается крышкой с винтом для пломбировки.

Крышки у КИП выполняются либо черными (не прозрачными), либо прозрачными. У последней имеется существенный плюс в том, что состояние (положение) контактов и схему подключения счетчика можно увидеть не открывая ее.

Пример подключения испытательной переходной коробки (КИП)

Ниже я приведу Вам пример подключения испытательной коробки. Несколько дней назад я устанавливал счетчики электрической энергии на двух вводных ячейках котельной станции, которые в дальнейшем подключались к системе АСТУЭ.

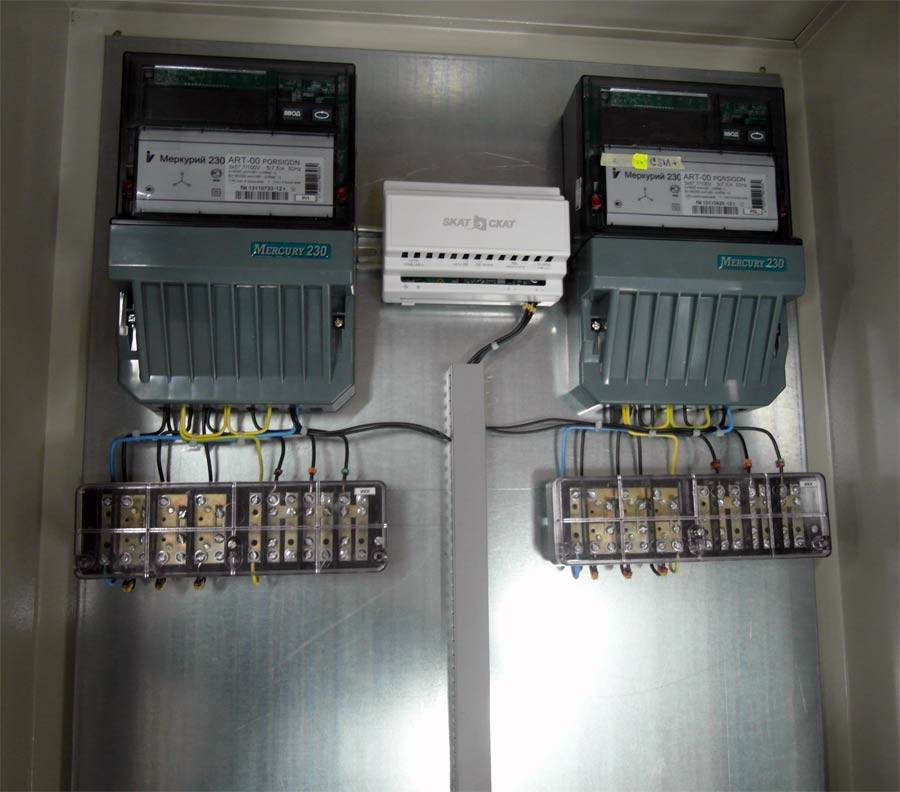

Панель учета была установлена на стене около сборки ВРУ.

Там же установлены счетчики, испытательные и интерфейсные коробки. Цепи учета (токовые цепи и цепи напряжения) соединяются с трансформаторами тока  и шинами ВРУ с помощью медных проводов ПВ-1 сечением 2,5 кв. мм, проложенных в гофре.

На схеме подключения счетчика я подробно останавливаться не буду, т.к. недавно писал статью о подключении трехфазного счетчика через трансформаторы тока в четырехпроводную сеть 380/220 (В), в которой Вы можете со всем подробно ознакомиться.

В заключении я рекомендую Вам посмотреть мой видеоролик, где я более наглядно рассказываю про подключение испытательной коробки на примере счетчика Меркурий 230 ART-03, подключенного через три трансформатора тока в сеть 400 (В):

Дополнение. В данной статье я рассмотрел один из вариантов подключения испытательной коробки. На практике встречается еще одна распространенная схема, о которой я подробно рассказываю в видеоролике (на примере счетчика Меркурий 230 AМ-03, подключенного через три трансформатора тока в сеть 400 В):

Устройство и принцип работы

Прибор фиксирует и анализирует количество входящих импульсов при поступлении электроэнергии. В дальнейшем сигнал обрабатывается аналого-цифровым блоком с отображением на жидкокристаллическом дисплее или механическом роликовом табло.

Сведения параллельно записываются во встроенную память, предусмотрена возможность удалённой передачи информации благодаря интерфейсу и модему. Комплектация изделия различается для отдельных модификаций модели.

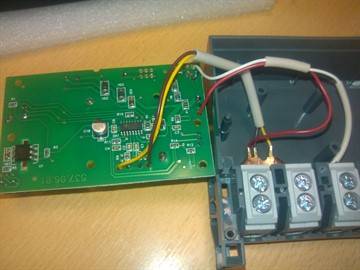

Внутри корпуса, закрывающегося общей крышкой, размещены следующие узлы:

• планка контактов с отдельной крышкой;
• печатная плата.

Печатная плата укомплектована следующими элементами:

• блоком питания;
• импульсным выходом;
• микроконтроллером;
• встроенной памятью;
• интерфейсом, оптопортом или модемом, в зависимости от варианта комплектации;
• жидкокристаллическим экраном или механическим табло.

Структурная схема счётчика – Меркурий 231

Особенности в конструкции

Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:

1. безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
2. возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
3. два способа отображения информации.

По последнему признаку счетчики делятся на:

• электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;
• электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).

В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.

Электронный счетчик электроэнергии Меркурий 201,2

Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.

Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.

Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:

1. оптрон — импульсный выход (телеметрия);
2. встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
3. оптопорт. Предусмотрена функция «электронная кнопка»;
4. микропроцессор;
5. PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.

Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:

1. относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от компании «Энергомера» с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от компании «Тайпит», тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного производителя («Меркурий 200»): в щите приходится выпиливать окно;
2. труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.

«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.

Трехфазный электронный счетчик Меркурий-230

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Технические характеристики электросчетчика

Класс точности	0,5(1,0); 1,0(2,0)
Номинальное напряжение, В	3х57,7/100; 3х220/380
Номинальная (максимальная) сила тока, А	5(7,5), 5(50), 10(100)
Диапазон частот измерительной сети, Гц	от 47,5 до 52,5
Чувствительность, Вт	0,36
Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки	5000 16000
Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА	24 30
Полная мощность, потребляемая цепью напряжения не более, В*А	7,5
Активная мощность, потребляемая цепью напряжения не более, Вт	0,5
Полная мощность, потребляемая цепью тока не более, В*А	0,1
Тарификатор	Внешний или встроенный
Цифровой интерфейс CAN	+
Диапазон рабочих температур, ?С	от -20 до +55*
Масса счётчика не более, кг	1,5
Габаритные размеры (длина, ширина, высота), мм	258х170х74

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

Модификации электросчетчика

Модиф.	Класс точн.	Номи- нальное. напря- жение, В	Ном. (макс.) ток, (А)	Тарифи- катор, интерфейс, отсчетное устройство	Дополни- тельные функции
Измерение активной энергии в 1-м направлении
230А-00	0,5	3×57,7/100	5(7,5)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230A-01	1	3×220/380	5(7,5); 5(50)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230A-02	1	3×220/380	10 (100)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
Измерение активной и реактивной энергии в 1-м направлении
230AR-00	0,5	3×57,7/100	5(7,5)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-01	1	3×220/380	5(7,5); 5(50)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-02	1	3×220/380	10(100)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-00	0,5	3×57,7/100	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-01	1	3×220/380	5(7,5); 5(50)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-02	1	3×220/380	10(100)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART1-00	0,5	3×57,7/100	5 (7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-01	1	3×220/380	5(7,5); 5(50)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-02	1	3×220/380	10(100)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-03	1	3×220/380	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
Измерение активной и реактивной энергии в 2-х направлениях
230ART2-00	0,5	3×57,7/100	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.
230ART2-03	0,5	3×220/380	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.

Габаритный чертеж электросчетчика Меркурий-230

Устройство и принцип работы

В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:

• клеммная планка с шунтом;
• электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
• встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
• жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).

Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.

Пошаговая инструкция по установке электросчетчика Меркурий 201

В далеком прошлом остались те времена, когда начисление платы за электроэнергию осуществлялось на основании мощности осветительной техники и прочего электрооборудования, находящегося в помещении. В настоящее время наличие прибора учета электрической энергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют с высокой точностью определять количество израсходованной электроэнергии и рассчитывать плату за ее использование.

Но иногда эти надежные устройства полностью выходят из строя и подлежат замене. В этом случае вам необходимо подключить новый прибор, регистрирующий количество израсходованных кВт/часов электроэнергии. Замена электросчетчика не очень сложная операция, но если вы ничего не понимаете в электротехнике, то обратитесь к специалисту-электрику, чтобы избежать непоправимых ошибок. В том случае, если вы все же решились установить электросчетчик собственными руками, то следует подобрать надежное устройство и тщательно изучить схему подключения прибора в электрощите.

Самыми популярными приборами учета электроэнергии на рынке являются устройства от компании «Инкотекс». К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком эксплуатации. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.

Внимание! Однофазные электросчетчики бренда Меркурий являются отличной заменой полностью устаревшим как в моральном, так и технологическом плане, приборам учета электроэнергии с вращающимися дисками

Какие бывают ошибки при подключении и как их не допустить

Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.

Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы

В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.

Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.

При подключении 3-фазных трехэлементных электросчетчиков в 4-провдную цепь, в которой есть цепи U и I расположенные раздельно, используются (ТТ) трансформаторы тока, они делают измерительный электросчетчик универсальным устройством, он называется трансформаторным счетчиком.

Рассмотреть присоединение такого прибора можно на примере «Меркурия 230А».

Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Конструкция использует раздельные токовые цепи и цепи напряжения.

Рис №1. Схема включения 3-элментного Меркурия 230А в электросеть с четырьмя проводами.

Для схемы обязательно присоединение всех трех элементов измерения счетчика с обязательным строгим соблюдением полярности и с чередованием фаз в прямом порядке относительно соответствующему U.

При использовании чередования фаз обратной полярности в присоединении во вторичной обмотке ТТ произойдет замер отрицательных величин мощности, производимым в измерительном элементе прибора. Для схемы обязательно присутствие нулевого проводника.

Неисправности схемы присоединения:

1. Окисление, а также ослабление контактов на выводах ТТ.
2. Обрыв или излом фазных проводников в цепях U_втор.
3. Неисправность самого трансформатора тока.

Для решения вопроса как подключить электросчетчик через трансформаторы тока может использоваться 7-проводная схема присоединения счетчика, рассмотренная на примере электросчетчика СА4У-И672М.

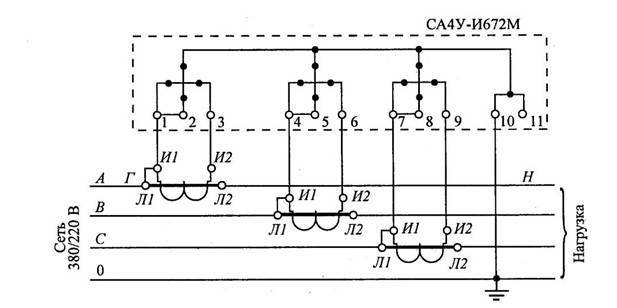

Рис №2. Схема присоединения СА4У-И672М. Перемычки Л1 – И1 устанавливаются на ТТ. Перемычки: 1 – 2; 4 – 5; 7 – 8 находятся на клеммах прибора.

Для этой схемы характерно использование совмещенных, объединенных в одну цепь I и U, это возможно при помощи установки перемычек в измерительном приборе и на ТТ.

Схема имеет несколько существенных недостатков:

1. Токовые цепи прибора всегда под напряжением.
2. Трудно выявить во время работы электрический пробой внутри ТТ.
3. Использование перемычек И2 – Л2 для ТТ и перемычки 1 – 2 на клеммах прибора приводит к появлению добавочной измерительной погрешности.

Для электроустановок низкого напряжения 380/220В, используется схема с соединением концов вторички ТТ И2 с токовыми выводами прибора в одной точке.

Рис №3 Схема присоединения электросчетчика в сети на четыре провода «звездой» с использованием чередования фаз в прямом порядке.

Самый распространенный универсальный способ подключения, обеспечивающий безопасное обслуживание, это: подключение электросчетчика через трансформаторы тока, с использованием испытательной коробки для низковольтных сетей U – 220В.

Рис№4. Монтажная схема соединения счетчика через испытательную коробку.

Испытательные коробки используются для электросчетчиков, подключенных с помощью измерительных ТТ, это способствует повышению безопасности производства работ при проведении ТО и ТР. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Использование испытательных коробок это непременное действие для потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Рис №5 Конструкция испытательной коробки.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное – правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

1. Питающей фазы от вводного автомата.
2. Фазной нагрузки на питание помещения.
3. Нулевого провода от вводного автомата.
4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод – белый, а нулевой – синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО – устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

• класс точности;
• даты изготовления и поверки;
• номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 – десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 – через 16 лет.

Никто не спорит с тем, что электричество – это благо, но за него надо платить.

Счетчики электроэнергии, установленные во многих домах, призваны помочь стабилизировать оплату и, по возможности, минимизировать ее.

Разновидности приборов учета

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

• корпус;
• заземляющее устройство;
• контактная колодка;
• крышка.

Меркурий 231

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

• Первый класс точности.
• Номинальное напряжение 3*220/380 В.
• Номинальная сила тока 5П.
• Предельная сила тока 60 А.
• Высокие показатели чувствительности.
• Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
• Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

• Интерфейс PLC-I.
• Есть возможность подсоединения дополнительного питания напряжением 230 В.
• Гальванически развязанный импульсный выход.
• Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
• Наличие встроенного реле на 60А.
• ЖКИ подсветка.

• Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
• Тарифный учет по зонам.
• Учет потерь в линиях электропередач.
• Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
• Журнал событий.

Основное применение – в быту, на производстве.
