Как подключить однофазный электросчетчик Меркурий 201

Нюансы подключения

Стоит помнить, что подключаемый счетчик имеет ряд эксплуатационных ограничений. К параллельной цепи счетчика подводится напряжение, которое, согласно источникам, не должно превышать 253 В. Такое значение получается при принятии показателя номинального напряжения 220 В. Если же исходить из 230 В, то предельно допустимым окажется значение в 264,5 В. Именно поэтому информация по этому вопросу иногда разнится, можно встретить оба варианта.

Предельно допустимые значение тока в цепи не должны превышать 60 А. Соблюдение этих условий при эксплуатации счетчика позволит сохранить его работоспособность на протяжении длительного времени.

Монтажные работы допустимо выполнять только профессиональным электрикам, которые регулярно проходят инструктаж по технике электро- и пожаробезопасности и имеют 3 группу по электробезопасности для установок с напряжением до 1000В.

Четыре проверки Э.М. 201 на правильность показаний

После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.

Первая проверка — правильность подключения

На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.

Вторая проверка — на самоход

Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.

Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум — единичное мигание или оборот счетчика раз в 5-10 минут.

Третья проверка – погрешность измерений


Формула погрешности измерений Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.

Последовательность действий при проверке:

  • Измеряют мультиметром напряжение в розетке.
  • Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
  • Подсчитывают реальные мощность и сопротивление лампы – для первого случая надо перемножить два полученных выше показателя, для второго – разделить напряжение на силу тока.
  • Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
  • Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
  • Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
  • Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
  • 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.

Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.

Четвёртая проверка — на намагниченность

Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.

Описание счетчика Меркурий 201

Счетчики ватт-часов активной энергии переменного тока электронные Меркурий 201, непосредственного включения, однофазные, однотарифные, с импульсным выходом, предназначены для измерения и учета электрической активной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой (50±1) Гц.

Принцип действия счетчиков ватт-часов активной энергии переменного тока электронных «Меркурий 201» основан на учете информации, получаемой с импульсного выхода измерительной микросхемы. В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

В качестве счетного механизма счетчики имеют электромеханические устройства отсчетные (УО) или жидкокристаллические индикаторы (ЖКИ) согласно таблице 1.

Счетчики с УО обеспечивают отображение информации в виде шестиразрядных чисел, пять старших разрядов дают показания в кВт-ч, шестой разряд, отделенный запятой, индицирует значение электроэнергии в десятых и сотых долях кВт-ч.

Счетчики с ЖКИ обеспечивают отображение энергопотребления нарастающим итогом в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт-ч, два младших -указывают десятые и сотые доли кВт ч. Имеют световую индикацию мощности потребления. Период мерцания светового индикатора пропорционален уровню энергопотребления. В качестве испытательного выходного устройства счетчики имеют электрический и (или) оптический импульсный выход. Могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии.

Счетчики электроэнергии Меркурий 201 состоят из следующих узлов:

  • корпуса (основания корпуса, крышки корпуса, клеммной крышки);
  • клеммной колодки;
  • печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов. Крышка корпуса крепится к основанию защелками и одним или двумя винтами (в зависимости от модификации) и имеет окно для считывания показаний с ЖКИ (УО) и для наблюдения за светодиодным индикатором функционирования. Клеммная колодка состоит из четырех клемм для подключения электросети и нагрузки.

На печатном узле находятся:

  • блок питания;
  • оптрон импульсного выхода;
  • микроконтроллер (МК);
  • энергонезависимое запоминающее устройство;
  • ЖКИ (УО).

Электросчетчики Меркурий 201 предназначены для эксплуатации внутри закрытых помещений. Степень защиты счетчиков от проникновения пыли и воды IP51.

Меркурий 201 имеют несколько вариантов исполнения, отличающиеся:

  • базовым и максимальным током;
  • классом точности;
  • постоянной счетчика;
  • устройством для отображения учтенной электроэнергии;
  • наличием электрического и (или) оптического испытательного выхода;
  • функциональными возможностями;
  • климатическим исполнением;
  • типом корпуса.

Варианты исполнения счетчиков электроэнергии Меркурий 201 приведены в таблице 1.

Варианты исполнения счетчиков Меркурий серии 201

Модификации счетчикаПостоянная счетчика, имп./(кВт-ч)Базовый (максимальный) ток, АТип индикатораДополнительные функции
Меркурий 201.164005(60)УО
Меркурий 201.264005(60)ЖКИ
Меркурий 201.2264005(60)ЖКИPLC
Меркурий 201.3640010(80)УО
Меркурий 201.4640010(80)ЖКИ
Меркурий 201.42640010(80)ЖКИPLC
Меркурий 201.532005(60)УО
Меркурий 201.6320010(80)УО
Меркурий 201.732005(60)УО
Меркурий 201.850005(80)ЖКИ
Меркурий 201.8250005(80)ЖКИPLC
Меркурий 201.9320010(80)УО
  • У О – устройство отсчетное электромеханическое
  • ЖКИ – жидкокристаллический индикатор
  • PLC – модуль модема передачи информации по силовой сети.

Общий вид счетчиков ватт-часов активной энергии переменного тока электронных «Меркурий 201», изготовляемых в разных корпусах, представлен на рисунках 1 – 4.

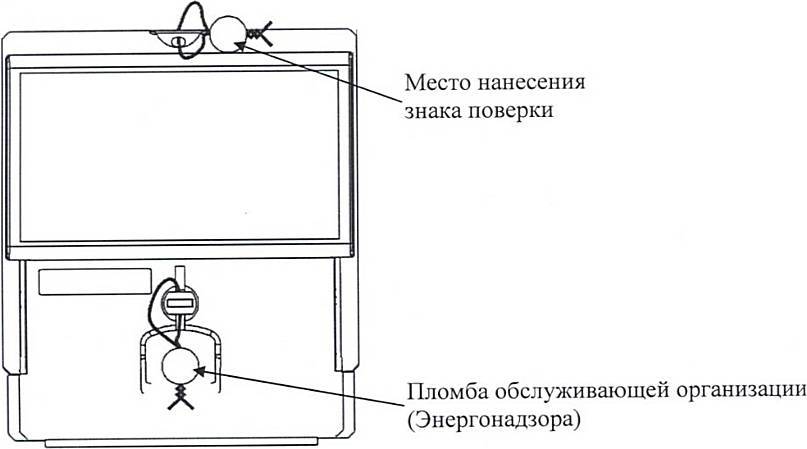

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 5, 6.

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

Рисунок 5 – Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82», «Меркурий 201.9»

Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.

В стандартную комплектацию счетчика Меркурий 201 входят:

  • Собственно, сам счетчик Меркурий 201.
  • Паспорт и инструкция на счетчик Меркурий 201.
  • Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.

У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:

Как видно из паспорта на счетчик Меркурий 201, они выпускаются:

  • с максимальным током на 60 или 80 А;
  • с электромеханическим отчетным устройством (обычный механический “барабан”) счетчик Меркурий 201.5, 201.6, 201.7;
  • с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
  • могут комплектоваться модемом для удаленного снятия показаний;
  • разное количество передаваемых импульсов (телеметрия).

На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.

Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.

Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко “держит” счетчик Меркурий 201.

Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье “Замена электросчетчика”.

Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.

Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

Небольшой клеммник с двумя контактами – телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.

Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 – это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 – это целые значения кВт*часов.

Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.

Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.

Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.

Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:

ЭлектросчетчикПроизводительШирина,мм
Меркурий 201Инкотекс105
СЕ101-R5Энергомера89
Нева 103Тайпит78

Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.

Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков “подгонять” вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.

Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье “Схема подключения однофазного счетчика”.

Спасибо за внимание

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

  1. Питающей фазы от вводного автомата.
  2. Фазной нагрузки на питание помещения.
  3. Нулевого провода от вводного автомата.
  4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

  • класс точности;
  • даты изготовления и поверки;
  • номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Watch this video on YouTube

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Обзор трехфазного электросчетчика марки Меркурий 230

Обзор однофазного электрического счетчика Энергомера СЕ 101

Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

Как поменять счетчик электроэнергии в квартире или частном доме?

Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие

Что делать если остановился или сломался электросчетчик в квартире?

Преимущества счетчиков Меркурий


Габаритные размеры счетчиков «Меркурий 201» Электрический счетчик Меркурий 201 пользуется популярностью благодаря ряду достоинств:

  • невысокая стоимость — минимальная цена составляет 600 рублей;
  • технические характеристики;
  • высокая точность измерений электроэнергии;
  • защита от хищения энергии, реализованная с помощью переполюсовки: при перестановке фазы и нуля устройство также будет считывать потребляемую электроэнергию с высокой точностью;
  • компактные размеры;
  • легкость установки без использования дополнительных фиксаторов;
  • удобство эксплуатации;
  • защита от взломов;
  • герметичный механизм.

Также стоит отметить длительный срок службы устройства. При правильной эксплуатации электросчетчик будет работать на протяжении 30 лет минимум.

Обзор электросчетчика Меркурий 201

Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации.

Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии.

Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.

Особенности в конструкции

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.

Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии.

Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений.

К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью DIN–рейки.

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:

Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:

Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:

Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.

Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже предоставлен обзор данной модели счетчика:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии.

Только при подключении главным считается правильный выбор проводника на вход и выход.

Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП).

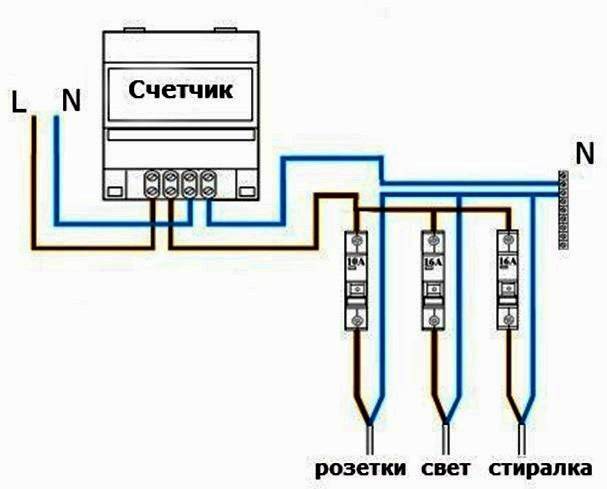

Ниже изображена правильная схема подключения Меркурий 201 к сети:

Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201. Надеемся, предоставленная информация была для вас полезной!

Будет полезно прочитать:

Меркурий 201 и пять его моделей


Меркурий 201

Меркурий 201 – современный счётчик расхода активной энергии потребителями бытовой электрической сети. Прибор изготавливается компанией «Инкотекс», модель 201 имеет несколько модификаций, каждая со своей спецификой.

Внешне модели электроизмерительных устройств отличаются индексами. Каждая из приведенных пяти модификаций Меркурий 201 имеет свой предел измерения силы переменного тока,  свой способ вывода расхода электроэнергии на лицевую панель. Максимальных рабочий ток устройства составляет от 5 до 10 А, способ индикации показаний бывает как жидкокристаллическим, так и механическим.

Принцип работы счётчика Меркурий 201 состоит в том, что первичные сигналы потребления электроэнергии формируются датчиками напряжения и тока. Потом они поступают на преобразователь, управляемый микроконтроллером. После расшифровки сигналы подают информацию к устройству вывода механического или жидкокристаллического типа.


Схема подключения ЭМ, расположенного на общем электрощите этажа (СНиП 31-110-2003)

Счётчик электроэнергии Меркурий 201 предназначен как для самостоятельного учёта расхода электричества, так и для работы в автоматической информационно-измерительной учётной системе.

Сейчас счётчики марки Меркурий 201 — наиболее доступные и точные. Они заменяют старые устройства учёта расхода электроэнергии с вращающимися дисками.

Основные и дополнительные характеристики

В отношении однофазных счетчиков производитель заявляет следующие характеристики:

  1. номинальный/максимальный ток:  5/60 А — у моделей «Меркурий» 202, 201.5 и 10/80 А — у модификаций 201.4, 201.6: 10/80 А;
  2. способность к перегрузкам: в течение 10 мс выдерживает ток в 30 Imax;
  3. чувствительность при измерении расхода активной энергии у модели с номинальным током: 5 А — 0,02, с 10 А — 0,04;
  4. полная и активная мощности потребляемые цепью напряжения прибора при номинальном напряжении (230 В): 10 В*А и 2 Вт;
  5. полная мощность, потребляемая каждой цепью тока: не более 0,1 В*А;
  6. межповерочный интервал: 16 лет (максимальный срок, допускаемый законодательством в отношении электронных счетчиков);
  7. категория точности: выпускаются модели классов 1 и 2;
  8. диапазон рабочих температур: -40 С — +55 С;
  9. напряжение: от 210 до 230 В;
  10. наработка на отказ: не менее 150 тыс. ч;
  11. гарантийный срок от производителя: 3 года.

Стоимость электросчетчиков «Меркурий» в среднем составляет 550-600 руб.

Устройство и принцип работы

В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:

  • клеммная планка с шунтом;
  • электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
  • встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
  • жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).


Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой

Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.

Устройство и принцип работы

В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:

  • клеммная планка с шунтом;
  • электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
  • встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
  • жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).

Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой

Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.

Правила установки

Главный вопрос — подключение. Как установить Меркурий 201? Для этого нужно знать, что устройство на клеммнике имеет 4 контакт входа:

  • контакт для ввода фазы,
  • контакт для вывода фазы,
  • клемма, предназначенная для подключения «0» от сети извне,
  • клемма выхода «0» внутрь помещения.

Подключение требуется произвести в такой же последовательности. Производитель Меркурий 201 поместил на счетчик схему прибора, которая помогает сориентироваться при установке

Все провода осторожно укладываются, специально для этого на крышке имеются ячейки. Затем крышка плотно прикручивается

Так происходит установка счетчика Меркурий 201 5. После этого прибор пломбируется специалистами и подключается к сети. Если все в порядке и монтаж Меркурий 201 прошел удачно, зажжется красный индикатор.

Показания определять не составит труда. Цифры на красном поле обозначают десят доли кВт в час, на черном — это целое значение. Как видно, счетчик электричества Меркурий 201 очень прост в эксплуатации. Он также отличается точностью показаний и другими полезными характеристиками.

Счетчик Меркурий 201 один из самых распространенных счетчиков у нас в стране. В данной статье я расскажу об однофазном однотарифном счетчике Меркурий 201.5. Счетчики Меркурий ООО «Инкотекс» наряду со занимают ведущие позиции на российском рынке, прежде всего из-за своей невысокой цены, которая в среднем составляет 550-600 рублей.

Если вы еще не определились, какой электросчетчик купить себе домой, статья поможет вам выбрать именно тот счетчик, который вы хотели.

Вы решили заменить старый счетчик, или подключаете новый дом, квартиру, дачный домик или гараж, и нужно купить новый счетчик. Предположим, вы решили поставить счетчик Меркурий 201 серии.

Перед тем, как купить счетчик Меркурий 201, проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии :

1. Класс точности у счетчика Меркурий 201 равен 1, по требованиям не более 2.

2. Дата выпуска счетчика Меркурий 201, она же является и датой поверки электросчетчика 23.03.2014г. — менее 2-х лет, т.к. счетчик Меркурий 201 — однофазный. Для трехфазных счетчиков будет 1 год.

3. Счетчик Меркурий 201 занесен в Госреестр средств измерений под номером № 24411-04

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
