Принцип действия и схема трехфазного мостового выпрямителя

Мостовые устройства


Еще больше повысить эффективность преобразования переменного напряжения в постоянное позволяет «трехфазная мостовая схема выпрямления». Этот способ включения удобнее представить в виде совокупности двух однополупериодных схем с нулевой точкой, в которых нечетные диоды образуют катодную группу, а четные – их анодное объединение. В трехфазной мостовой схеме две ветки обработки полуволн различной полярности фактически объединены в единую систему.

Принцип действия трехфазного мостового выпрямителя проще всего представить так:

  • при действии на его входе переменного потенциала для каждой полуволны открытыми оказываются два диода из четырех, включенных как бы зеркально;
  • в первом случае выпрямляется положительная полуволна входного напряжения, а во втором – отрицательная;
  • в результате на выходе такой перекрестной схемы на одном полюсе моста всегда действует плюс, а на другом – минус.

Как в трехфазных выпрямительных мостах, так и в двухполупериодных схемах на диодных переходах теряется часть входного напряжения (на каждом диоде – не более 0,6 Вольта).

Общая потеря за один такт (положительный и отрицательный) в трехфазном мосте составит таким образом 1,2 Вольта. Разработчики выпрямительного оборудования всегда учитывают эти потери и для получения требуемой мощности на выходе заранее закладывают чуть завышенные входные параметры.

Классификация по назначению и устройству

Разбираемся с электроизмерительными приборами

Выпрямители переменного тока разделяют на несколько различных видов, в зависимости от характеристик, использования периодов переменного тока, схем, по количеству фаз и типу пропускающего элемента. В общем виде классификация имеет следующий вид:

  • По количеству периодов, задействованных в работе (одно,- и двухполупериодные, а также с полным и неполным использованием волны);
  • По типажу устройства делят на включающие электронный мост, умножающие напряжение, с наличием или отсутствием трансформаторов;
  • По количеству фаз разделяют на однофазные, двух, трех,- и N-фазные;
  • Согласно типу устройства, пропускающего синусоиду, делят на полупроводниковые диодные и тиристорные, механические и вакуумные, ртутные;
  • По виду пропускаемой волны делят на импульсные, аналоговые и цифровые.

Однополупериодный выпрямитель (четвертьмост)

Представляет собой простейшее устройство, преобразовывающее сигнал из переменного электрического тока в постоянный. Таким образом происходит сглаживание уровня сигнала. Схема построена на одном полупроводниковом вентиле (диоде). Редко применяется в промышленности, так как для питания автоматики и аппаратуры требуется добавление в цепь питания фильтров, которые бы сглаживали полуволну. Поэтому размеры и масса устройств на базе данного выпрямителя выходят слишком значительными. Не подходит к электрическому току с промышленной частотой сигнала в 50-60 Герц.

Такая схема выпрямителя используется в импульсных БП. Требуется для компьютерной техники и с высокой частотой сигнала – около 10 Герц. Также применяется в промышленности для выпрямления высокочастотного тока.

Устройство отличается следующими достоинствами:

  • Высокая частота пульсация;
  • Повышенная нагрузка на выпрямляющее устройство;
  • Ухудшение работы трансформатора вследствие намагничивания;
  • Невысокий показатель соотношения габаритов к мощности.

Достоинство – дешевизна.


Однополупериодный выпрямитель

Два четвертьмоста параллельно

Данная схема состоит из двух четвертьмостов с одним периодом, которые работают независимо один от одного, на одну мощность. Принцип работы заключается в распараллеливании полуволны на 2 части. При первом временном промежутке происходит на одну половину, затем через часть схемы.

Два полных моста последовательно

Это двухфазная схема, которая включает два последовательных диодных моста. При этом электродвижущая сила равняется удвоенной относительно полного моста с одной фазой. Относительно сопротивление увеличивается в 4 раза.

Двухполупериодный выпрямитель, мостовая схема

В таком устройстве диодные мосты подключается ко вторичной обмотке трансформирующего прибора. Полупроводниковые элементы работают попарно, каждый со своей очередностью, пропуская только положительную или отрицательную полуволну. Таким образом частота колебания мощности, которая была выпрямлена, вдвое выше частоты тока в сети.

Три полных моста параллельно (12 диодов)

Это менее распространенная схема, состоящая из 12 параллельно соединенных диодов. По большинству характеристик значительно превосходит другие выпрямители напряжения. При прохождении электрического тока через всю схему исходящее напряжение выходит без пульсаций.

Три полных моста последовательно

Последовательная схема с двенадцатью диодами представляет собой трехфазный выпрямитель тока. Сопротивление в ней эквивалентно трем диодным мостам, в каждом из которых уровень сопротивления равен 3R. Таким образом, общий уровень препятствия движению заряженных частиц приблизительно равен 9R. В то время как частота колебаний в 6 раз выше, чем такая же от поступающего сигнала. Достоинством такого выпрямителя является наибольшая средняя электродвижущая сила, поэтому он часто используется в источниках мощности с большим выходным напряжением.

Трехфазная схема выпрямления

Устройства с тремя входящими фазами являются достаточно распространенными. Они обрезают часть волны, за счет чего значительно снижают колебания. Наиболее популярна трехдиодная схема Миткевича и шестидиодная схема Ларионова.


Трехфазные выпрямители

Использование операционных усилителей

Как известно, у диодов вольтамперная характеристика нелинейная, создавая однофазный прецизионный (высокоточный) выпрямитель двухполупериодного типа на микросхеме ОУ, можно существенно снизить погрешность. Помимо этого, имеется возможность создать преобразователь, позволяющий стабилизировать ток на нагрузке. Пример схемы такого устройства показан ниже.


Схема: простой стабилизатор на операционном усилителе

На рисунке изображен простейший стабилизатор тока. Используемый в нем ОУ — это управляемый по напряжению источник. Такая реализация позволяет добиться, чтобы ток на выходе преобразователя не зависел от потери напряжения на нагрузке Rн и диодном мосту D1-D4.

Если требуется стабилизация напряжения, схему преобразователя можно незначительно усложнить, добавив в нее стабилитрон. Он подключается параллельно сглаживающей емкости.

Трехфазные выпрямители

Среди трехфазных схем наибольшее распространение получили однонаправленная схема выпрямления или схема Миткевича и мостовая схема, известная также как схема Ларионова.

Рассмотрим сначала однонаправленную схему выпрямителя.

В однонаправленной схеме вторичные обмотки трехфазного трансформатора соединены звездой. К фазам а, b и с подключены диоды Д1, Д2 и Д3, катоды которых соединены в точке . Нагрузка Rн подключена между общим выводом трех вторичных обмоток трансформатора и общей точкой присоединения катодов.

Ток на каждом диоде будет протекать только тогда, когда потенциал на аноде будет выше потенциала на катоде. Это возможно в течении 1/3 периода, когда напряжение в данной фазе выше напряжений в двух других фазах. То есть когда U2а>U2b и U2a>U2c, диод Д1 будет открыт, в то время как Д2 и Д3 будут заперты. Под действием напряжения U2а ток замыкается через обмотку фазы а, диод Д1 и нагрузку Rн. В следующую треть периода открывается диод Д2, затем Д3 и т.д.

Напряжение нагрузки будет равно напряжению фазы с открытым диодом и следовательно ток нагрузки изменяется по тому же закону. При этом ток в нагрузке всегда будет больше 0.

Пульсация тока в такой схеме будет относительно невелика, что понижает требования к сглаживающему фильтру. Недостатком данной схемы, также как однофазной однополупериодной является намагничивание сердечника трансформатора.

Большее распространение в трехфазных выпрямителях получила мостовая схема Ларионова, так как она лишена недостатков однотактной схемы.

В такой схеме одновременно пропускают ток два диода — один с наибольшим положительным потенциалом анода относительно нулевой точки трансформатора из катодной группы диодов, другой — с наибольшим отрицательным потенциалом катода. Нагрузка подключается между анодной и катодной группой диодов.

В интервал времени t1-t2 пропускать ток будут диоды Д1 и Д4, так как наибольший положительный потенциал имеет анод фазы а, а наибольшим отрицательным потенциалом обладает катод фазы b. В интервале t2-t3 пропускать ток будут диоды Д1-Д6, в интервале t3-t4 — Д3-Д6, в интервале t4-t5 — Д3-Д2, в интервале t5-t6 — Д5-Д2 и в последнем интервале — Д5-Д4.

Таким образом напряжение на нагрузке будет иметь вид шести пульсаций за период, а интервал проводимости каждого диода — 2π/3. При этом интервал совместной работы двух диодов — π/6. Среднее значение напряжения на нагрузке будет:

где U2 — действующее значение напряжения на вторичных обмотках трансформатора.

Среднее значение выпрямленного напряжения практически равно максимальному линейному напряжению питающей сети:

где Uab.m — максимальное линейное напряжение вторичной обмотки.

Из достоинств схемы нужно отметить то, что в такой схеме отсутствует вынужденное подмагничивание сердечника трансформатора. Кроме того коэффициент пульсаций значительно ниже, чем у однофазной двухполупериодной схемы и составляет 0,057.

На основе этой схемы можно создать двенадцати, восемьнадцати, двадцатичетырехфазные выпрямители. Для этого используются различные сочетания последовательного и параллельного соединения схем. Чем больше будет фаз и соответственно пар диодов, тем меньше будут выходные пульсации.

Кроме этих схем, могут применяться и управляемые схемы выпрямления, которые наряду с выпрямлением переменного тока обеспечивают и регулировку выходного напряжения (тока). Но об этом мы поговорим в следующий раз.

Трехфазный мостовой выпрямитель (схема Ларионова)

Трехфазный мостовой выпрямитель (рис. 2.2, а

) можно рассматривать как со­единение двух трехфазных выпрямителей с нулевым выводом, у одного из которых диоды VD1, VD3, VD5 образуют катодную группу, а у другого диоды VD2, VD4, VD6 обра­зуют анодную группу. Трансформаторы у этих выпрямителей совмещены в один. При работе мостовой схемы ток проводят всегда два диода; один в анодной, а другой – в ка­тодной группе.

В любой момент времени в катодной группе будет открыт тот диод, по­тенциал которого по отношению к средней точке трансформатора выше (более поло­жительный) потенциала анода других диодов. В анодной группе проводит тот диод, по­тенциал, которого ниже (более отрицателен) по отношению к потенциалам катодов других диодов.

Например, в момент времени θ = θ1 (рис. 2.2, б

) в катодной группе про­водит диод VD1, в анодной – VD6.

Переход тока с диода на диод в обоих группах происходит в точках естественной коммутации К1, К2, К3,…, А1, А2, А3 и т.д. Порядок вступления диодов в работу соответствует их номерам (см. рис. 2.2, б

). Таким образом, по отношению к нулевой точке трансформатора потенциал общих катодов из­меряется по верхней огибающей, а потенциал общих анодов – по нижней огибающей кривых фазных напряжений ua, ub, uc.

Мгновенное выпрямленное напряжение ud (рис. 2.2, г

мостового выпрямителя равно разности потенциалов катодной и анодной групп и соответствует ординатам, за­ключенным между верхней и нижней огибающими (рис. 2.2,б ). Из рис. 2.2,в видно, что пульсации выпрямленного напряжении ud и тока id (см. рис. 2.2,a , при активной нагрузке ключ К замкнут) происходят с шестикратной частотой по отношению к частоте сети.

Форма выпрямленного тока и тока через диод показана на рис. 2.2, в, г

, при ак­тивной нагрузке выпрямителя rв и работе выпрямителя на обмотку возбуждения (см. рис. 2.2в , штриховая линия). Обратное напряжение имеет форму, как в нулевой схеме, но в два раза меньшей амплитуды.

Ток в каждой фазе вторичной обмотки трансформатора протекает дважды за пе­риод в противоположных направлениях. В связи с этим в мостовой схеме отсутствует вынужденное подмагничивание сердечника трансформатора. Форма первичного тока находится из условия компенсации магнитодвижущих сил (МДС) первичной и вторичной обмоток (см. рис. 2.2, д

) при соединении первичной обмотки в звезду. Выпрямитель при этом на­гружен на обмотку возбуждения. Расчетные соотношения для мостовой схемы нахо­дятся из общих формул (2.1 – 2.8), при m = 6. Численные значения соответствующих ве­личин приведены в таблице 1.1.

При сравнительном анализе трехфазной нулевой и мостовой схем можно сделать те же выводы, что и для соответствующих однофазных схем.

Улучшение гармонического состава кривых выпрямленного напряжения и сете­вого тока достигается в многофазных схемах выпрямления, используемых для машин большой мощности. На практике широко применяют двенадцатифазные схемы вы­прямления (m = 12), образованные последовательным или параллельным соединением двух мостовых выпрямителей.

Трехфазный мостовой выпрямитель – принцип работы и схемы

Если для маломощных схем постоянного тока применяют однотактные или мостовые однофазные выпрямители, то для питания более мощных нагрузок необходимы порой выпрямители трехфазные.

Трехфазные выпрямители позволяют получать большие величины постоянных токов с малыми уровнями пульсаций выходного напряжения, что сказывается на снижении требований к характеристикам сглаживающего выходного фильтра. Итак, для начала рассмотрим однотактный трехфазный выпрямитель, изображенный на рисунке ниже:

В приведенной на рисунке однотактной схеме к выводам вторичных обмоток трехфазного трансформатора подключены всего три выпрямительных диода. Нагрузка присоединена к цепи между общей точкой, в которой сходятся катоды диодов, и общим выводом трех вторичных обмоток трансформатора.

Давайте теперь рассмотрим временные диаграммы токов и напряжений, имеющих место во вторичных обмотках трансформатора и на одном из диодов трехфазного однотактного выпрямителя:

Некоторым устройствам постоянного тока требуется большее напряжение питания, чем может дать однотактная схема, приведенная выше. Поэтому в некоторых случаях больше подходит схема трехфазного двухтактного выпрямителя. Принципиальная его схема приведена на рисунке ниже. Как мы уже отмечали, требования к фильтру снижаются, вы сможете увидеть это по диаграммам. Данная схема известна как трехфазный мостовой выпрямитель Ларионова:

Взгляните теперь на диаграммы и сравните их с однотактной схемой. Выходное напряжение в мостовой схеме легко представляется в виде суммы напряжений как бы двух однотактных выпрямителей, работающих в противоположных фазах. Напряжение Ud = Ud1+Ud2. Количество фаз на выходе очевидно больше и частота пульсаций сети больше.

В данном конкретном случае – шесть фаз постоянного напряжения вместо трех, которые были в однотактной схеме. Вот почему требования к сглаживающему фильтру снижаются, и в некоторых случаях без него можно полностью обойтись.

Три фазы обмоток вкупе с двумя полупериодами выпрямления дают основную частоту пульсаций равную шестикратной частоте сети (6*50 = 300). Это видно по диаграммам напряжений и токов.

Мостовое включение можно рассмотреть как объединение двух однотактных трехфазных схем с нулевой точкой, причем диоды 1, 3 и 5 — это катодная группа диодов, а диоды 2, 4 и 6 — анодная группа. Два трансформатора будто бы объединены в один. В каждый момент прохождения тока через диоды – в процессе участвуют одновременно два диода — по одному из каждой группы.

Открывается катодный диод, к которому приложен более высокий потенциал относительно анодов противоположной группы диодов, и в анодной группе открывается именно тот из диодов, потенциал к которому приложен более низкий по отношению к катодам диодов катодной группы.

Переход рабочих промежутков времени между диодами происходит в моменты естественной коммутации, диоды работают по порядку. В итоге потенциал общих катодов и общих анодов может быть измерен по верхней и нижней огибающим графиков фазных напряжений (см. диаграммы).

Мгновенные значения выпрямленных напряжений равны разности потенциалов катодной и анодной групп диодов, то есть сумме ординат на диаграмме между огибающими. Выпрямленный ток вторичных обмоток показан на диаграмме для активной нагрузки.

Таким же образом можно получить от трехфазного трансформатора более шести фаз постоянного напряжения: девять, двенадцать, восемнадцать и даже больше. Чем больше фаз (чем больше пар диодов) в выпрямителе, тем меньше уровень выходных пульсаций напряжения. Вот, взгляните на схему с 12 диодами:

Здесь трехфазный трансформатор содержит две трехфазные вторичные обмотки, причем одна из групп объединена в схему «треугольник», вторая — в «звезду». Количества витков в обмотках групп отличаются в 1,73 раза, что позволяет получить со «звезды» и с «треугольника» одинаковые величины напряжения.

В данном случае сдвиг фаз напряжений в этих двух группах вторичных обмоток относительно друг друга получается равен 30°. Поскольку выпрямители включены последовательно, то выходное напряжение суммируется, и на нагрузке частота пульсаций оказывается теперь в 12 раз большей по отношению к сетевой частоте, при этом уровень пульсаций получается меньшим.

ТРЕХФАЗНЫЙ МОСТОВОЙ УПРАВЛЯЕМЫЙ ВЫПРЯМИТЕЛЬ

ТРЕХФАЗНЫЙ МОСТОВОЙ УПРАВЛЯЕМЫЙ ВЫПРЯМИТЕЛЬ

Такие УВ наиболее широко распространены в области средних и больших мощностей, что связано с их высокими энергетическими и эксплуатационными характеристиками. Вентили схемы (рис. 4) образуют две группы: катодную (VD1,VD3,VD5) и анодную, и нагрузка оказывается подключенной к двум фазам вторичной обмотки трансформатора. Можно также считать, что нагрузка получает питание от двух последовательно включенных нулевых трехфазных схем выпрямления.

Особенностью схемы управления таким УВ является то, что она должна обеспечивать подачу сигналов управления при включении схемы, а также в некоторых других случаях — одновременно на два тиристора из разных групп. Приработа УВ на активную и индуктивную нагрузку одинакова

и полностью совпадает с режимом неуправляемого выпрямителя; при имеют место различия.

На рис. 5 показаны диаграммы работы трехфазного мостового УВ на активную нагрузку при. Как видно из диаграмм, при

кривыенепрерывны (уголотсчитывается от точки пересечения

фазных напряжений). По мере увеличениязначения уменьшаются по закону

где

Рис. 4. Трехфазный мостовой УВ

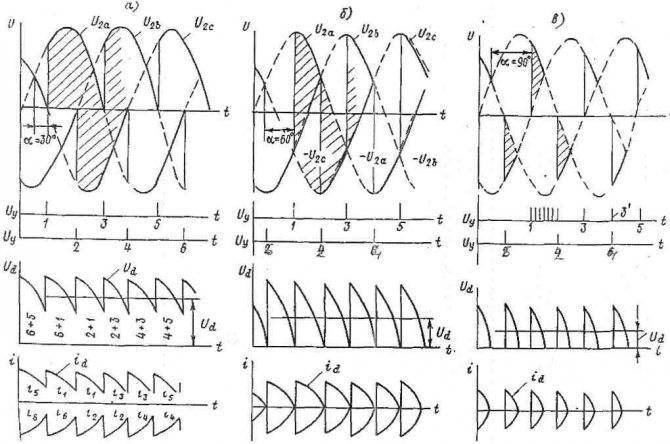

Рис. 5. Диаграммы работы трехфазного мостового УВ на активную нагрузку

при различных углах регулирования

Уголявляется критическим и при дальнейшем его увеличении в

кривыхипоявляются паузы, т. е. наступает режим работы УВ с прерывистым выпрямленным током (при активной нагрузке!). Для обеспечения этого режима на управляющие электроды тиристоров следует подавать либо сдвоенные импульсы с интервалом, либо удлиненные шириной не менее(показано на диаграмме для). Например, для

того чтобы открыть тиристор VD1

в моменти обеспечить цепь тока, необходимо подать такой же сигнал наVD6. После того как разность мгновенных напряженийстанет равной нулю, оба тиристора

закроются, а в момент времени t3

должен вступить в работуVD2, который откроется только при наличии повторного управляющего сигнала наVD1 или при длительности его более

Для режима прерывистых токов

При работе трехфазного мостового УВ на индуктивную нагрузку режим работы существенно изменяется (рис. 6). Так, ток в нагрузке остается (при данном) неизменным, каждый тиристор работает 1/3 периода, но переход тока с одного тиристора на другой происходит не в момент равенства фазных напряжений, а со сдвигом на угол а.Токи во вторичных, a следовательно, и в первичных обмотках представляют собой прямоугольные импульсы длительностью 1/3 периода одного и столько же другого направления. Сигналы управления подаются на тиристоры в соответствии с графиком 6, б, но при запуске схемы необходимо выполнить условие одновременной подачи сигнала на оба тиристора. С увеличением уменьшаются средние значенияно припереходс кривой

одного линейного напряжения на кривую другого происходит в пределах положительной полярности участков этих линейных напряжений, поэтому кривыеи его среднее значение одинаковы при активной и индуктивной нагрузках.

Рис. 6. Диаграмма работы трехфазного мостового УВ на индуктивную нагрузку.

При в кривой(на рис. 7, показаны кривые линейных напряжений, так как именно они формируют напряжение на нагрузке) появляются участки с отрицательным напряжением, происходит более интенсивное снижениеПриэти площадки равны между собой и

. Поэтому для индуктивной нагрузки, а регулировочная характеристика трехфазной мостовой схемы имеет вид, показанный на рис. 8 (кривая а).

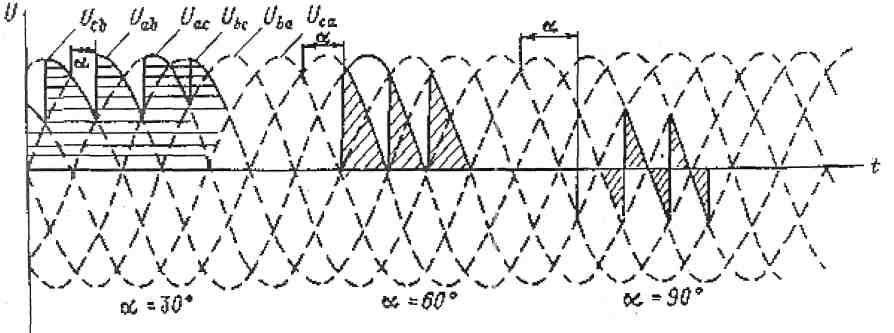

Рис. 7. Диаграммы работы трехфазного мостового УВ при различных углах

регулирования

Рис. 8. Регулировочные характеристики трехфазного УВ

На диаграмме (рис. 6, г) показан график изменения прямого и обратного напряжения на одном из вентилей. Эти напряжения не могут превышать, т.е. определяются линейным напряжением вторичной

обмотки трансформатора. Следует отметить, что в принципе данная схема может применяться без специального трансформатора, получая питание непосредственно от сети.

При работа схемы возможна, но уже в инверторном режиме,

когда происходит преобразование энергии источника постоянного тока,

Область применения

Результаты сопоставления достоинств и недостатков Виенна-выпрямителя с другими сетевыми преобразователями с активной коррекцией коэффициента мощности представлены в


.

Меньшее напряжение на ключах Виенна-выпрямителя позволяет использовать МДП-транзисторы и работать с высокой частотой коммутации, при этом уменьшаются номиналы дросселей, улучшаются массогабаритные показатели, упрощается система управления. Однако по мере увеличения мощности преобразователя увеличиваются емкости конденсаторов фильтра и затраты на них. Поэтому область применения Виенна-выпрямителей ограничена мощностью нагрузки порядка 1-5 кВт.

Литература

  1. Зиновьев Г. С. Основы силовой электроники: учебное пособие. Изд. 3-е. Новосибирск: Изд-во НГТУ, 2004.
  2. Овчинников Д. А., Костров М. Ю., Лукин А. В., Малышков Г. М. Трехфазный выпрямитель с коррекцией коэффициента мощности // Практическая силовая электроника. 2002. Вып. 6.
  3. Чаплыгин Е. Е., Нгуен Хоанг Ан. Спектральное моделирование корректоров коэффициента мощности // Практическая силовая электроника. 2004. Вып. 15.
  4. Чаплыгин Е. Е. Несимметричные режимы трехфазного преобразователя с коррекцией коэффициента мощности // Электричество. 2005. № 9.

Электрические параметры

У каждого типа диодов есть свои рабочие и предельно допустимые параметры, согласно которым их выбирают для работы в той или иной схеме:

  • Iобр – постоянный обратный ток, мкА;
  • Uпр – постоянное прямое напряжение, В;
  • Iпр max – максимально допустимый прямой ток, А;
  • Uобр max – максимально допустимое обратное напряжение, В;
  • Р max – максимально допустимая мощность, рассеиваемая на диоде;
  • Рабочая частота, кГц;
  • Рабочая температура, С.

Здесь приведены далеко не все параметры диодов, но, как правило, если надо найти замену, то этих параметров хватает.

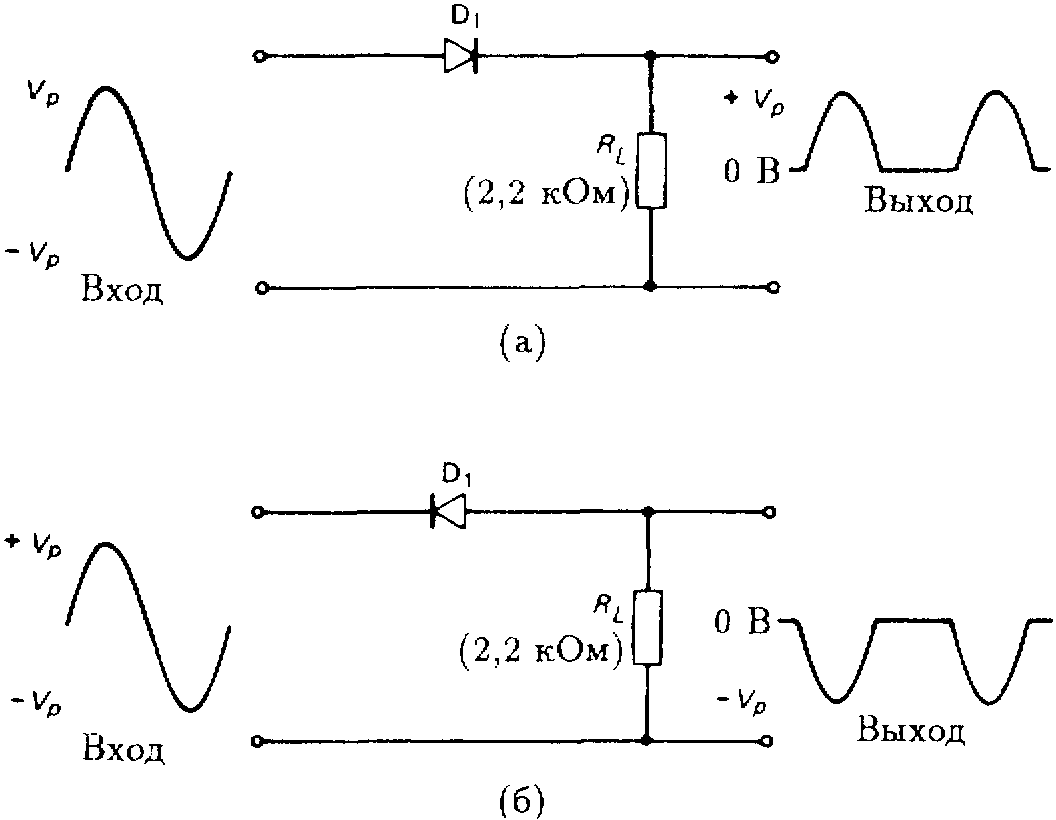

Схема простого выпрямителя переменного тока на одном диоде

На вход выпрямителя подадим сетевое переменное напряжение, в котором положительные полупериоды выделены красным цветом, а отрицательные – синим. К выходу выпрямителя подключим нагрузку (Rн), а функцию выпрямляющего элемента будет выполнять диод (VD). При положительных полупериодах напряжения, поступающих на анод диода диод открывается. В эти моменты времени через диод, а значит, и через нагрузку (Rн), питающуюся от выпрямителя, течет прямой ток диода Iпр (на правом графике волна полупериода показана красным цветом).

При отрицательных полупериодах напряжения, поступающих на анод диода диод закрывается, и во всей цепи будет протекать незначительный обратный ток диода (Iобр). Здесь, диод как бы отсекает отрицательную полуволну переменного тока (на правом графике такая полуволна показана синей пунктирной линией).

В итоге получается, что через нагрузку (Rн), подключенную к сети через диод (VD), течет уже не переменный, поскольку этот ток протекает только в положительные полупериоды, а пульсирующий ток – ток одного направления. Это и есть выпрямление переменного тока. Но таким напряжением можно питать лишь маломощную нагрузку, питающуюся от сети переменного тока и не предъявляющую к питанию особых требований, например, лампу накаливания.

Будет интересно Диод 1n4007: характеристики, маркировка и datasheets

Напряжение через лампу будет проходить только во время положительных полуволн (импульсов), поэтому лампа будет слабо мерцать с частотой 50 Гц. Однако, за счет тепловой инертности нить не будет успевать остывать в промежутках между импульсами, и поэтому мерцание будет слабо заметным. Если же запитать таким напряжением приемник или усилитель мощности, то в громкоговорителе или колонках мы будем слышать гул низкого тона с частотой 50 Гц, называемый фоном переменного тока. Это будет происходить потому, что пульсирующий ток, проходя через нагрузку, создает в ней пульсирующее напряжение, которое и является источником фона.

Этот недостаток можно частично устранить, если параллельно нагрузке подключить фильтрующий электролитический конденсатор (Cф) большой емкости. Заряжаясь импульсами тока во время положительных полупериодов, конденсатор (Cф) во время отрицательных полупериодов разряжается через нагрузку (Rн). Если конденсатор будет достаточно большой емкости, то за время между импульсами тока он не будет успевать полностью разряжаться, а значит, на нагрузке (Rн) будет непрерывно поддерживаться ток как во время положительных, так и во время отрицательных полупериодов. Ток, поддерживаемый за счет зарядки конденсатора, показан на правом графике сплошной волнистой красной линией.


Силовой выпрямительный диод.

Но и таким, несколько сглаженным током тоже нельзя питать приемник или усилитель потому, что они будут «фонить», так как уровень пульсаций (Uпульс) пока еще очень ощутим. В выпрямителе, с работой которого мы познакомились, полезно используется энергия только половины волн переменного тока, поэтому на нем теряется больше половины входного напряжения и потому такое выпрямление переменного тока называют однополупериодным, а выпрямители – однополупериодными выпрямителями. Эти недостатки устранены в выпрямителях с использованием диодного моста.
