Трехходовые клапаны в системе отопления: принцип действия и схемы установки

Что это такое и для чего он нужен

Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.

В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки

Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан

Назначение и область применения

Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.

Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.

Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.

Характеристики

Характеристики смесительных клапанов включают в себя:

1. Способ управления – механический или с помощью электропривода.
2. Диаметры патрубков.
3. Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
4. Пропускную способность.

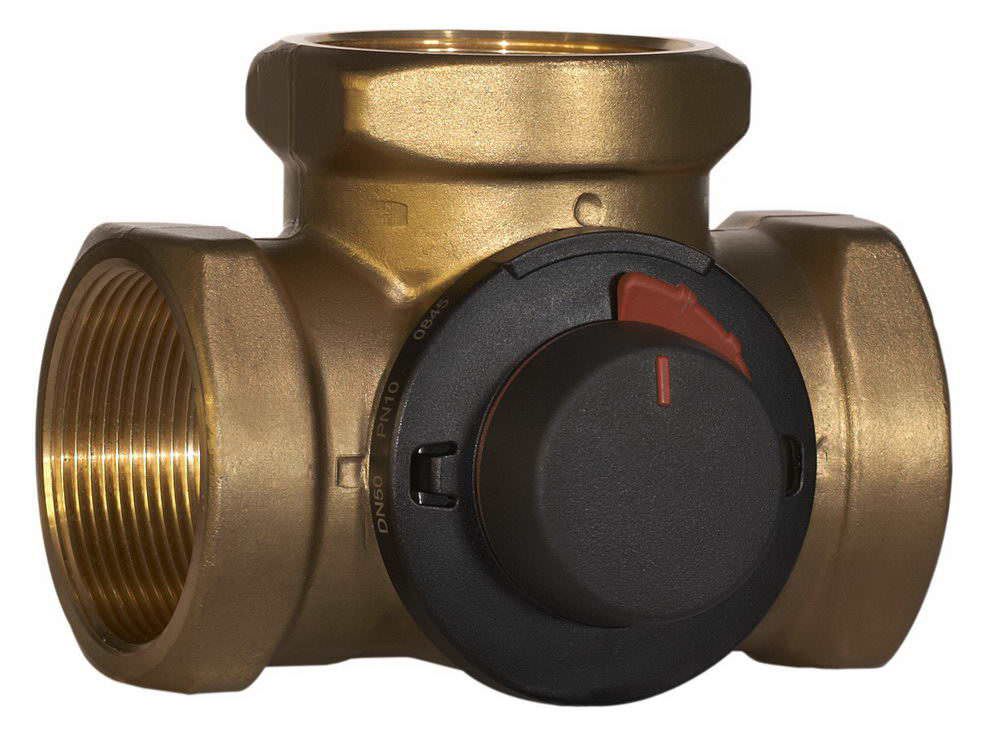

Из каких материалов изготавливают

Трехходовые смешивающие клапаны изготавливают из следующих материалов:

Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.

Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.

Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.

Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.

Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.

Рис. 3. Независимая схема подключения ИТП с устройством поддержания давления

Такая схема несколько дороже зависимой, но в то же время защищает внутридомовые приборы отопления от некачественного теплоносителя, поступающего из центральной сети. Если необходимо кроме отопления, обеспечить и централизованное горячее водоснабжение, то устанавливают дополнительно один или несколько теплообменников. В зависимости от соотношений нагрузки на отопление и ГВС применяют одноступенчатые и двухступенчатые схемы присоединения водоподогревателей.

Примеры и окупаемость

В Украине современные автоматизированные теплопункты с независимой схемой присоединения предлагает австрийская компания Herz.

ИТП от Herz работают при температуре сетевой воды в первичном контуре (центрального теплоснабжения) – 110–140°C / 65–80°C. При этом обеспечивают температуру во внутридомовой системе отопления 90–55°C / 70–45°C. Номинальное давление в первичном контуре – до 16 бар. Рабочее давление во вторичном контуре – от 2 до 10 бар. Для поддержания давления в системе используется мембранный расширительный бак или, в случае систем мощностью более 300 кВт – установка поддержания давления. Циркуляция теплоносителя осуществляется высокоэффективными насосами с частотным регулированием.

В комплектации ИТП реализованы схемы на базе двухходового клапана или комби-клапана – регулятора расхода с электроприводом, и пластинчатого либо паянного теплообменника. Погодозависимое регулирование температуры теплоносителя, настройки температурных режимов осуществляются котроллером. При этом возможно организовать удаленный доступ и управление оборудованием через GPRS-модем. Для учета потребления тепла предусмотрено применение ультразвукового расходомера с вычислителем.

Помимо ИТП для многоэтажных домов также находят применение и квартирные тепловые пункты. Они позволяют потребителю индивидуально регулировать работу системы отопления и ГВС, обеспечивают удобство учета потребляемой энергии. К примеру, тепловой пункт Herz DeLuxe рассчитан на максимальную рабочую температуру 90°C, максимальное рабочее давление 10 бар и обеспечивают расход горячей воды до 15 л/мин. Такие теплопункты устанавливаются непосредственно на каждого потребителя (квартиру). Предлагаются варианты открытого или скрытого в стене монтажа, а также со смесительным узлом для низкотемпературного панельно-лучистого отопления, например: теплые стены, теплый пол (рис. 4).

Рис. 4. Компактный квартирный тепловой пункт Herz Bregenz

Время окупаемости инвестиций в ИТП при модернизации зданий – в пределах от 1 до 5 лет и зависит от применяемого оборудования, размера здания и типа системы. При этом стоит помнить, что установка индивидуальных тепловых пунктов – это важный и необходимый шаг, но не единственный на пути к энергоэффективности системы отопления жилого дома. Наибольший эффект достигается совместно с балансировкой системы отопления и установкой терморегулирующих клапанов на отопительных приборах.

Просмотрено: 5 337

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.

Рисунок 1. Схема включения трехходового крана в систему отопления

• Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
• Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

https://youtube.com/watch?v=2Y2N2p-8M0s

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают:Регулирующий.Он оборудован электромеханическим устройством, которое открывает нужные клапаны. Еще в его комплектацию входит шток с ручной или автоматической регулировкой

Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды.

Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.

По материалу изделия:

• Латунь– наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
• Углеродистая сталь – прекрасная альтернатива латуни.
• Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
• Бронза – материал с длительным периодом эксплуатации.

В зависимости от способа монтажа:

• муфтовый;
• фланцевый;
• цапковый;
• под приварку;
• штуцерно-торцовый.

Для системы отопления используют такие виды, как:С постоянным режимом гидравлики– регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.

С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.

От варианта проточной части устройства:

• пробно-спускной;
• полнопроходной.

От типа встроенного затвора:

• конусный;
• цилиндрический;
• шаровой.

По форме клапана-заглушки различают такие типы:

• T-образные;
• L-образные;
• S-образные.

От механики затворного элемента:

• Сальниковые– контролирует регулировку водяной струи сверху арматуры за счет сальника;
• Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.

В зависимости от обогрева корпуса:

• с обогревом;
• без обогрева.

В зависимости от технических показателей различают такие вентили:

• Т-образный– регулировочная ручка может быть в 4-х положениях;
• Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.

От механизма контроля устройства:

• Ручной– поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;
• Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;
• Пневмопривод – самый оптимальный для использования вариант.

Трехходовой клапан для отопления с терморегулятором: принцип работы и назначение

Терморегуляторы устанавливают на проходные пробки радиатора. В случае необходимости данные приборы целиком или частично перекрывают поток теплоносителя. Ту же функцию выполняет кран, однако, при наличии терморегулятора вы единожды выставляете необходимые параметры, после чего термоклапан поддерживает заданный температурный режим самостоятельно. Наибольшую точность работы и функциональность обеспечивают электронные термоклапаны.

Важно понимать, что терморегулятор не способен изменить изначальную мощность источника тепла, однако позволяет грамотно распорядиться тепловой энергией и создать в помещении комфортные условия

Принцип работы терморегулятора

Регулятор температуры представляет собой двухходовое устройство, состоящее из двух основных частей:

• вентиль («клапан»);
• термоголовка.

Устройство терморегулятора:

Элемент	Функция	Устройство	Принцип действия
Вентиль (клапан)	Запирающий механизм	Состоит из седла, конуса и штока.	Рабочий шток задвигается, уменьшая расстояние между седлом и конусом и тем самым уменьшая поток. При увеличении расстояния между этими частями поток, напротив, увеличивается.
Термоголовка	Управление штоком	В «сильфоне» (специальном цилиндре) замкнуто термочувствительное вещество.	Принцип работы основан на расширении газа и жидкостей в случае нагревания. Под действием горячего теплоносителя вещество в сильфоне расширяется, подталкивая подпружиненный поршень. Тот воздействует на шток с конусом в строну седла. При снижении потока теплоносителя происходит охлаждение и, соответственно, уменьшение объема активного вещества. Пружина возвращает поршень, конус и шток на место, и поток усиливается. Повторение цикла позволяет регулировать степень нагревания радиатора с высокой точностью.

Разновидности терморегуляторов для радиатора

Выделяют несколько разновидностей классификации терморегуляторов для трехходового клапана.

Классификация терморегуляторов по способу установки температуры и управления температурным режимом:

Тип терморегулятора	Особенности
Механические терморегуляторы	Предустановка устройства выполняется при помощи рукоятки с делениями. Шток приводят в движение сильфон и возвратная пружина.
Ручные терморегуляторы	Принцип работы аналогичен обычному крану. Такую модель легко заменить на регулятор для автоматической работы клапаны при изменяемых условиях.
Электронные терморегуляторы	Обладают цифровой панелью. Источником энергии служат батарейки. Учитывают температуру теплоносителя. Позволяют программировать режим по времени.

Ручные и механические терморегуляторы можно разделить по типу активного вещества в сильфоне. В качестве термочувствительного вещества в сильфоне может использоваться жидкость или газ, соответственно, терморегуляторы бывают:

• жидкостные;
• газовые.

Также терморегуляторы разделяются по назначению. В зависимости от особенностей, терморегуляторы предназначены:

• для двухтрубных систем разводки;
• для однотрубных систем разводки.

По способу подключения терморегуляторы бывают:

• угловые;
• прямые.

Материалы изготовления

Термосмесительные клапаны трёхходового типа изготавливаются из следующих материалов:

1. Латунь — медный сплав с добавками цинка. Изделие не подвергается коррозийному разрушению, оно прочное, долговечное. Иногда данные термосмесители имеют хромовое или никелевое покрытие, оно защищает от потемнения. Этот вариант наиболее часто применяется в жилом помещении.
2. Бронза — медный сплав с добавками олово. Встречается редко, хотя качеством не хуже латунного.
3. Нержавеющая сталь — прекрасный металл для изготовления регулирующих изделий. Отличается долговечностью, прочностью, стойкостью к коррозии. Но стоимость приборов из него высокая, поэтому для частного дома не подходят.

Встречаются регуляторы титановые, из углеродистой стали, но они рекомендованы для промышленного применения. Выпускаются вентиля из силумина (сплав алюминия с кремнием), их минус — низкая прочность.

Выбор

В первую очередь:

• количество контуров в отопительной системе;
• конструктивная особенность управления клапаном;
• диаметр входного патрубка;
• пропускная способность трубопроводов системы отопления;
• материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос. А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Смотрите видео, в котором опытный пользователь подробно разъясняет принцип работы и устройство трехходового клапана для системы отопления:

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают:
Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны. Еще в его комплектацию входит шток с ручной или автоматической регулировкой

Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства. Запорный

В его комплекции есть шаровое приспособление, которое переключает поток воды. Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.
По материалу изделия:
Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
Углеродистая сталь – прекрасная альтернатива латуни.
Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
Бронза – материал с длительным периодом эксплуатации.
В зависимости от способа монтажа: муфтовый; фланцевый; цапковый; под приварку; штуцерно-торцовый.
Для системы отопления используют такие виды, как:
С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.
От варианта проточной части устройства: пробно-спускной; полнопроходной.
От типа встроенного затвора: конусный; цилиндрический; шаровой.
По форме клапана-заглушки различают такие типы: T-образные; L-образные; S-образные.
От механики затворного элемента:
Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;
Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.
В зависимости от обогрева корпуса: с обогревом; без обогрева.
В зависимости от технических показателей различают такие вентили:
Т-образный – регулировочная ручка может быть в 4-х положениях;
Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.
От механизма контроля устройства:
Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;
Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;
Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних.

Монтаж трехходового крана

Для того чтобы работы по установке прошли успешно, нужно следовать чертежам и планам. Стоит придерживаться важных правил, как установить трехходовой новый кран:

Обеспечить свободный доступ к месту монтажа. Установить тройник рычагом вверх или наружу. Главное, чтобы этот элемент мог свободно двигаться в заданном направлении

Обращать внимание на стрелки, которые есть на системе. Они указывают, в каком направлении будет перемещаться поток

Установить фильтры на теплоносители низкого качества. Трехходовый кран в отопительном контуре монтировать перед циркуляционным насосом. Уплотнить резьбовые соединения герметиком или войлоком. При сваривании соединений необходимо избегать образования окалин.

Как вам статья?

Мне нравитсяНе нравится

Схема коллекторного подключения

Порядок выполнения работ следующий:

1. Коллекторный ящик монтируют в месте, удобном для доступа и одновременно так, чтобы он не мешал. К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили.
2. С целью осуществления контроля над температурой и давлением в системе в непосредственной близости от вентилей помещают термометр и манометр.
3. Для соединения труб, подведенных к коллектору, используют компрессионные фитинги, применяя резьбовое соединение.
4. Если необходимо объединить трубы с разным диаметром, применяют переходники или универсальные фитинги, учитывая схему подключения теплого пола.

Полноценная схема отопления с теплыми полами имеет такие дополнительные элементы:

циркулярный насос;
смеситель трехходовой или насосно-смесительный узел;
кран, чтобы сливать воду;
воздухоотвод.

Выбор труб для отопления

Процесс выбора труб — достаточно сложный. Выбирая трубы, следует определиться:

с диаметром трубы;
материалом;
количеством.

Выбор труб делается в зависимости от того, какая система отопления будет использоваться.

Стальные трубы необходимо применять сварку

Пропиленовые трубы очень экономичны и выгодны. Они обогревают помещение и не допускают утечки тепла. Применение такого вида труб возможно только тогда, когда температура теплоносителя не превышает 60 -70 градусов.

Металлопластик — еще один современный материал, который очень удобно применять для систем отопления. Недостатком в установке такого вида труб, является необходимость дополнительного оборудования. Металлопластик боится солнечных лучей, высоких температур, ударов.

Для частных домов лучше всего выбирать полипропиленовые трубы, а для квартир — металлопластик. Для дачи или компактного частного дома, лучше всего выбрать стальные трубы.

Составляем план посадок

Приобретя участок, хозяин лихорадочно приступает к его освоению и совершает главную ошибку. Деревья и кустарники, высаженные без учета их особенностей, совместимости, со временем начнут угнетать друг друга, перезаражать болезнями и вредителями, болеть из-за недостатка освещения, питания, влаги. Практичнее расчертить несколько схем с обозначением основных ориентиров:

• обозначить границы участка,
• указать площадь, которую займут жилые и хозяйственные постройки,
• для правильного освещения будущих культур в саду необходимо обязательно начертить расположение участка по отношению к сторонам света: юг, север, запад, восток и отметить — в какое время дня отдельные зоны будут освещены солнцем (для солнцелюбов и теневыносливых культур),
• указать тип почвы – чернозем, суглинок, супесь и т.д.,
• обязательно указать глубину залегания грунтовых вод.

Следующая запись – перечень садовых и ягодных культур для сада и ягодника. Этот перечень не очень большой, но неправильное расположение деревьев в саду, нежелательное соседство, конкуренция — все это может со временем свести все заботы к нулю.

Итак, в саду располагают по 1-2-3 дерева каждой из желаемых культур, с учетом сроков созревания, биологических особенностей сорта или гибрида. Обычно это яблони, груши, сливы, вишни, черешни, абрикосы, персики, орехи. Опытные садоводы дополнительно высаживают экзотические культуры. Из кустарников чаще всего ягодники заняты черной и красной смородиной, крыжовником, малиной, аронией, облепихой, иргой, ежевикой.

Определив ассортимент плодовых и ягодных культур, заносят данные в таблицу конкурентов и нежелательных соседей. На схеме четко указывают, где и какие садовые культуры будут посажены уже с учетом совместимости, конкуренции и мер защиты.

Фруктовый сад

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

• Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
• Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
• Один клапан, через который в трехходовой клапан попадает горячая вода.
• Второй клапан, через который в устройство попадает холодная вода.
• Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
• Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
• Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

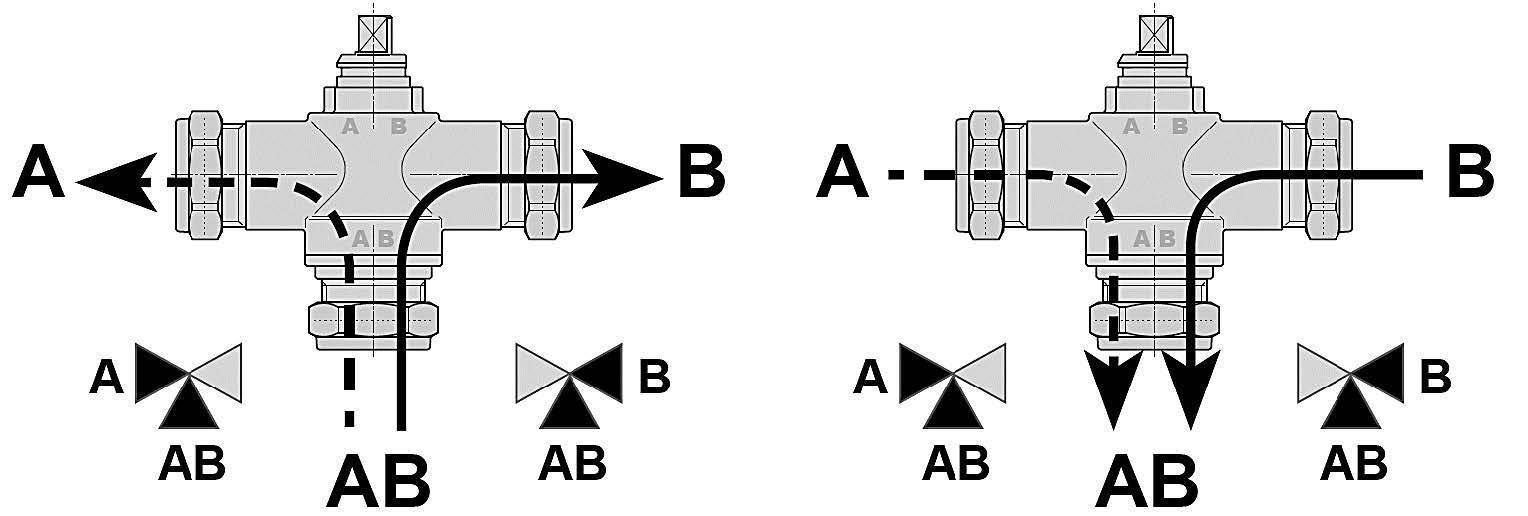

Принцип работы

Существует два вида конструкционного исполнения:

• седельный;
• поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

1. Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.

   Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».

2. Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Виды приводов клапана

Типы приводов клапанов:

1. Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.

   Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.





















2. Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

1. Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
2. Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.

Область применения

Установка такого устройства необходима отопительным системам, особенно если нагрев носителя обеспечивается котлом на твердом топливе. Кроме этого, горячая вода для бытового пользования может иметь слишком высокую температуру (до 95ºC) и если не установлен смесительный клапан, могут быть ожоги у пользователей.

Требуется его установка и перед пластиковыми трубопроводными системами, чтобы не допустить перегрева материала, из которого сделаны трубы.

С помощью трехходового смесительного клапана решаются следующие задачи:

• перенаправляются потоки, которые поступают от разных трубопроводов;
• устанавливается необходимая температура жидкости на выходе (за счет смешивания холодного и горячего потока);
• происходит регулировка температуры под нужные параметры в разные промежутки времени.

Трехходовой термостатический смесительный клапан обязательно должен быть установлен в автономной системе отопления и горячего водоснабжения.

Применение трехходового клапана в системе отопления (теплый пол)

Эти системы используются в индивидуальном порядке и имеют собственный нагревательный котел. Как правило, они находятся в частных домах или квартирах, хозяева которых, не могут или не хотят пользоваться централизованной поставкой тепла и воды.

Принцип работы

Устройство имеет корпус с тремя отводами и регулирующую часть, которая находится внутри и выполнена в виде штока или шара. Шток движется вдоль своей оси, а шар может поворачиваться вокруг нее. Через первые два отвода жидкость (холодная и горячая) попадает внутрь корпуса.

Перемешавшись, выходит через третий отвод. Весь секрет заключается в том, сколько именно смешивается жидкости с разной температурой во внутреннем объеме корпуса клапана по объему. Перемещением штока (или поворотом шара) открываются или закрываются два потока в одну или другую сторону — больше открыт горячий поток, значит жидкость (вода) на выходе будет горячее.

Таким образом, потоки горячего и холодного носителя будут проходить в разных объемах, что изменит конечную температуру на выходе.

Поэтапно работа клапана выглядит так:

1. Горячая вода из нижнего патрубка свободно поступает в правый (выпускающий) патрубок до тех пор, пока термоголовка не разогреется до температуры проходящей среды.
2. После нагрева термочувствительной составляющей регулирующего механизма выше допустимой температуры, она расширяется, и перемещает клапан, перекрывая подачу горячей воды из нижнего патрубка. Одновременно с этим открывается подача холодной воды через левый патрубок.
3. При смешивании холодной и горячей воды, температура выравнивается и рабочий элемент сжимается. Подпружиненная тарелка клапана занимает исходное положение.

Общая информация

Не секрет, что проблема неравномерного распределения тепла в помещении зачастую доставляет хозяевам немало хлопот. Чтобы избавиться от неприятного явления и создать комфортный температурный режим, в отопительную систему нужно внедрить специальное устройство — регулятор тепловой мощности или трехходовой кран.

Механизм обеспечивает рециркуляцию жидкости-теплоносителя путем смешивания с основным током определенного количества остывшей обработки. В настоящее время тройники устанавливают в системах водоснабжения горячей водой, отопительных контурах и водопроводных системах.

Трехходовой кран – многофункциональный, долговечный

В большинстве случаев трехходовые краны устанавливают в системах отопления со множеством узлов и контуров, что необходимо для стабилизации температуры во всех радиаторах. Применение устройства позволяет контролировать поток теплоносителя, распределяя его по разным частям помещения (например, в кухне, гараже и жилых комнатах). Среди основных преимуществ изобретения выделяют:

• компактные и эргономичные размеры;
• многофункциональность;
• простоту монтажа, эксплуатации и обслуживания;
• высокую герметичность;
• большой срок службы;
• удобство переключения между режимами работы.

Как правильно установить трехходовой кран – подскажет вам это видео:
