Как установить трехполюсную штепсельную розетку своими руками

Специфика монтажа розетки с заземлением

Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.

Варианты проводки заземления к розетке

  1. Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
  2. Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.

Чем отличается обычная розетка от розетки с заземлением

Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

Надежное подключение проводов

Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.

Монтаж встраиваемой розетки с заземлением

Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:

  • зачистите провода, которые подводят электропитание к розетке;
  • удалите декоративную крышку;
  • ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.

Концы кабеля нужно подготовить перед выполнением подключения

Затем вам необходимо будет выполнить следующие работы:

  1. Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
  2. После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
  3. Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
  4. После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.

Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.

Заземляющая розетка для открытой проводки

После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.

Розетка с заземлением ip55

Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток.

Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:

  • кондиционеры;
  • вентиляторы;
  • локальные обогреватели;
  • приборы для ухода за волосами, ногтями, внешностью;
  • увлажнители и ионизаторы воздуха, множество других изделий.

В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте

тут

). Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки.

Тогда получается обеспечить постоянное подключение для трёх приборов вместо одного. Это существенно облегчает жизнь, позволяет более удобно организовать пространство без лишних проводов. Преимущества:

  • невысокая цена;
  • удобство эксплуатации;
  • лёгкий монтаж;
  • в случае появления неисправности легко отремонтировать;
  • могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
  • не требует подведения дополнительной проводки;
  • обладают безопасным креплением;
  • надёжны.

Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:

  • Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
  • Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
  • Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

Важно

Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.

Типы современных электросетей

Прежде чем начать обзор, необходимо чётко понимать, что розетка – это всего лишь конечная точка достаточно сложного механизма “транспортировки” энергии от электростанции к промышленному или бытовому электрическому прибору.

С иной стороны, выключатель – это простой ключ разрыва электрической цепи. Объединяет их то, что оба этих устройства взаимодействуют с одним и тем же типом электрической сети.

Классификация по уровню напряжения

Дабы не вдаваться в “дебри” электротехники, нужно отметить, что зачастую в странах Восточной Европы обычные приборы могут потреблять электроэнергию на самых разных уровнях напряжения:

  • 220В, 50Гц;
  • 380В, 50Гц;
  • 120В, 60Гц.

Первая категория электросети “выдаёт” в розетках квартир напряжения в 220 В (одна фаза).

Этого достаточно для работы современных бытовых приборов отечественного и зарубежного производства: от чайников и плоек до холодильников и стиральных машин.

Вторая категория электросети обеспечивает напряжения на уровне 380 В (три фазы) для промышленных и сельскохозяйственных приборов: от дробилок и компрессоров до заводских станков и электроречей.

С третьей категорией электросети немного сложнее: у нас её нет, но электрические приборы есть. Например, после заказа с “amazon.com” или иного зарубежного интернет-ресурса по почте приходит триммер (“крутая” машинка для стрижки).

Сеть электропитания являет собой однофазный переменный ток напряжением 220В с частотой 50Гц. Передаётся обычному потребителю от распределительного щита по двум проводам «фаза» и «ноль»

Пользователь понимает, что нельзя триммер, который рассчитан на сеть в 110 В и штепсельный разъём типа А, зарядить с помощью наших 220 В и розеткой типа F. Дорогое сердцу и кошельку устройство мгновенно выйдет из строя.

Сеть электропитания являет собой трехфазный переменный ток напряжением 380 с частотой 50Гц. Передаётся конечному потребителю по 4 проводам АВС-фазы и «ноль»

Поэтому большинство предпочитает переходники, но есть вариант установки розетки под вышеуказанный тип штепселя с предварительным понижением напряжением на электрическом щитке. Для этого можно использовать особую розетку под разъём типа А.

В мире существует более 10 различных штепсельных вилок и розеток. В пределах Восточной Европы применяют обычно типы штепселя С, Е и F

Виды проводов и допустимые нагрузки

Ещё один немаловажный момент, на который необходимо обратить внимание при выборе электрических выключателей и розеток – качество электропроводки. Провода бывают разные: дешёвые и качественные. Вырезая из железобетонной стены алюминиевый двухжильный провод, каждый электрик и пожарник вспоминает того человека, который предложил делать электропроводку в хрущевках и панельках из алюминиевых кабелей

Вырезая из железобетонной стены алюминиевый двухжильный провод, каждый электрик и пожарник вспоминает того человека, который предложил делать электропроводку в хрущевках и панельках из алюминиевых кабелей.

Силовой кабель электропроводки должен быть безопасным, качественным, негорючим и, как минимум, медным. Необходимо смотреть в сторону таких аббревиатур, как ПРТО, ВВГнг и NYM.

Медная проводка хоть и будет дороже, но намного надежнее нежели алюминиевая. Медь не имеет эффекта «воздушного» окисления, в отличии от алюминия

Кроме того, следует разобраться с типом и мощностью подключаемой нагрузки к розетке. Вспоминаем школьную физику: под нагрузкой электрической сети подразумевают каждый прибор и устройство, которое подключено к этой сети.

Различают два основных класса нагрузок:

  • реактивные;
  • активные.

Активные нагрузки. Таковыми считаются электрические приборы, которые потребляют энергию и трансформируют её в тепловую: лампочки, плитки, конвекторы, утюги и т.д.

Реактивные нагрузки. В эту группу относят любое электрическое устройство, которое оснащено, например, электродвигателем или иным механизмом превращения электроэнергии в механику движения.

Такие приборы имеют высокий ток включения, который способен вызвать тепловые процессы в проводке, самой розетке и на их соединениях. Это может повлиять на процесс возгорания изоляции на самых разных участках цепи: непосредственно в проводе, на их соединении или в месте подключении прибора к сети.

При расчёте полной потребляемой мощности сети, нужно учитывать активную мощность (измеряется в Ваттах) и реактивную (вычисляется в Вольт*Амперах)

Розетки и включатели должны быть подобраны таким образом, что бы обеспечить безопасность в квартире, офисе и доме даже при подключении практически всех электрических приборов, которые есть в наличии. Поэтому нужно обязательно подбирать исключительно качественные изделия с максимальным сроком эксплуатации.

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

  • Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
  • Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
  • Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная

Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы. Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники

Вот почему немецкий вариант прижился в нашей стране

Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

Выбор трехфазной розетки

Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.

Основными параметрами устройств на 380 вольт являются:

Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.

где cosφ – коэффициент мощности, определяемый свойствами потребителя.

Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью

В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.

Монтаж трехфазной розетки в сеть 380В не слишком отличается от установки однофазного двухполюсного устройства и может быть выполнен даже неспециалистом

Однако для обеспечения правильной работы потребителей следует обращать повышенное внимание на схему соединения проводов в этих устройствах. Кроме того, выполнять любые работы по установке или ремонту электротехнического оборудования следует только при отключенном питании

Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии.

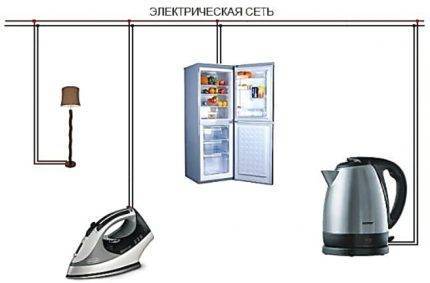

Для чего нужна розетка?

Представьте себе ситуацию, когда вам нужно попасть внутрь какого-нибудь дома, чтобы иметь возможность пользоваться сокрытыми там благами. Для этого в первую очередь необходимо найти входную дверь, используя ее затем по назначению. Если провести некоторые параллели, аналогии, то любой портативный или стационарный прибор, оборудование должен искать точку подключения к электрической сети, дабы иметь возможность реализовывать свое предназначение. Такой точкой, входом является двухполюсная штепсельная розетка.

Учитывая общую высокую динамику жизни общества, специфику включения электрооборудования, розетка, ее размеры и структурные элементы должны обеспечивать владельца возможностью быстро, надежно осуществлять коммутацию цепи – замыкать или размыкать контакты. Этот эффект достигается за счет особой компоновки соединения, которое является комбинацией штепсельного (вилка) и гнездового (собственно, розетка).

Самостоятельный монтаж

Перед самостоятельной установкой розеток любого типа потребуется ознакомиться с основными приемами их монтажа, соответствующими двум вариантам прокладки подводящих проводов.

Наружный способ

Розетка штепсельная трехполюсная, предназначенная для наружной установки, монтируется непосредственно на стене помещения или на специальном подрозетнике, закрепляемом на стенной поверхности. Соединительные провода подводятся к ней по той же плоскости и размещаются в пластиковом кабель канале, с которого предварительно снимается защитная крышка. После укладки в него жгута из проводников последние подводятся к розеточному корпусу и подсоединяются к соответствующим контактам.

Для присоединения проводов к клеммам (разъемам) крышку розетки необходимо снять с корпуса. По завершении монтажных операций изделие полностью собирается, крышки кабельных каналов возвращаются на свое место.

Утопленный вариант

Когда устанавливается утопленная розетка, для нее подготавливается ниша в стене, по форме соответствующая контурам монтажной коробки. Для выборки стенного материала потребуется особый инструмент, называемый штроборезом. Если такого прибора в домашнем хозяйстве не имеется, для нарезки канавок допускается использовать обычную болгарку.

В стене в зоне установки по продольной оси прорезается несколько штроб, которые посредством зубила выравниваются в форме прямоугольника нужного размера. Последующие операции:

  1. В готовую продольную нишу замуровывается установочная коробка.
  2. К розетке со снятой задней крышкой подсоединяются проложенные в штробах подводящие провода.
  3. На завершающей стадии работ крышка возвращается на место, крепится в монтажной коробке посредством распорочных винтов.

Далее останется замуровать участки стен с подводящими проводами и закрыть розетку снаружи декоративной панелью.

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Частота переменного тока для европейцев и России составляет 50 Гц, а это значит, что все электрооборудование рассчитано под эту частоту.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Материалы и конструкции изделия

В основном в наше время корпуса (не крышка) изготавливаются из керамики и не горючего пластика. Конечно же преимущество у керамики, потому что полимеры всегда проигрывают керамике по стойкости и нагреву.

На корпус прикручиваются с помощью винтов медные или латунные контакты. В некоторых розетках используется пружины для лучшего контакта с вилкой.

Существуют такие модификации розеток, в которых отверстия фазы и нуля закрываются шторками внутри под крышкой. Такие розетки хорошо использовать в местах, где есть дети.

Если заглянуть в ПУЭ, то согласно требованию, повсеместно на всех объектах монтируется трех проводная система (фаза, нуль и заземление) при однофазном подключении. Заземление является, как дополнительная мера безопасности от поражения человека электрическим током.

Все оборудование, приборы и инструмент снабжены специальными вилками (с заземлением), где третий провод подключен к корпусу, а значит корпус заземлен и не представляет угрозу попадания человека под напряжение.

При совмещении вилки с розеткой, происходит контакт фазы, нуля и заземления. Причем сначала заземление, потом фаза и нуль.

Конструктивные особенности

Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.

Фото — переходник

Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.

Фото — кабельная

В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.

Фото — описание схемы отвода, амперметра и лампы

Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.

Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:

Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.

Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.

Фото — двухместная модель

По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.

Фото — тройная

Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.

Фото — с крышкой

Также розетки бывают:

  1. С одним вводом (одноместная);
  2. С двумя отводами, соединенными в одном подрозетнике (двухместная);
  3. Силовая трехфазная или 3-полюсная.

Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.

Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.

Видео: штепсельные вилки
