Как сделать трехскатную крышу своими руками

Варианты использования

Такое исполнение не считается универсальным и чаще всего встречается в сложных проектах, совмещающих несколько видов несущих кровельных каркасов. Но при желании кровли с тремя скатами могут эксплуатироваться в качестве самостоятельных, варианты ограничены лишь бюджетом и фантазией владельцев.

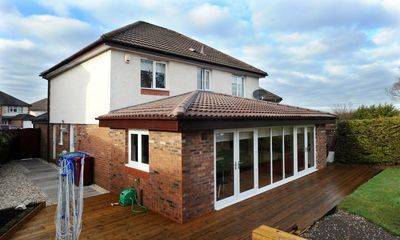

Пристройка к дому

Этот вариант наиболее распространен – трехскатные крыши придают открытым или закрытым пристройкам завершенный и оригинальный вид. Такая кровля хорошо защищает от атмосферных воздействий.

При правильном подходе такая кровля пристройки изначально предусматривается проектом (как минимум – на этапе заложения конструкций для привязки каркаса).

При отсутствии такой возможности скаты удерживаются угловыми закладными или другими, не менее надежными крепежами.

Основное строение

Возможность увеличения числа ровных стен положительно оценивается при возведении домов с мансардами и верхними жилыми этажами, при правильном учете ветровых нагрузок и выборе подходящего ракурса такие крыши всегда уместны.

Способы увеличения устойчивости продумываются заранее, как правило единственный фронтон в таких домах закладывается из прочных материалов (кирпич или блоки), стропильная конструкция по возможности опирается на несущие конструкции дома.

Типы стропильных систем

В зависимости от способа обустройства конькового узла выделяют трехскатные крыши шатрового типа – с тремя треугольными скатами, сходящимися в одной точке и вальмового – с коньковым прогоном. Первые выбираются при покрытии пристроек квадратной формы, вторые – во всех остальных случаях.

В зависимости от способа крепления стропил различают следующие виды каркаса:

• С висячими ногами, опирающиеся на несущие стены.
• Наслонные, с дополнительными вертикальными опорами, соединяющими коньковый прогон и внутренние капитальные конструкции.

В случае трехскатных крыш второй тип считается более устойчивым и надежным. В частности, именно его рекомендуют выбрать при возведении такой кровли своими силами.

• С деревянными стропилами. Они считаются более доступными и чаще встречаются в частном домостроении.
• С металлическими стропилами. Такую систему выбираются при большой площади трехскатной кровли или усиленных нагрузках и собираются с помощью уголков или аналогичных крепежей.

Плюсы и минусы конструкции

К преимуществам такого исполнения относят:

• Высокую декоративность и оригинальность. Трехскатные крыши придают пристройкам и отдельным крылам завершенный вид, украшают дома с мансардными этажами, веранды и террасы.
• Многообразие вариантов. В зависимости от требований к внутреннему пространству, ветровых нагрузок и других особенностей эксплуатации трехскатная крыша может иметь как полное, так и частичное усечение. Жесткие требования выдвигаются лишь к углу наклона скатов, в идеале он варьируется пределах 25-45°.

  Конструкция может быть шатровой, без конька или полувальмовой, с коньковым прогоном.

• Хорошую устойчивость к сильным порывам ветра при условии грамотного составления проекта.

Недостатки проявляются в асимметричности и усложнении конструкции. Ошибки при поборе ориентации и наклона скатов и их креплении усиливают изначально неравномерную нагрузку на несущие конструкции дома.

В отличие от классической вальмовой, у трехскатной крыши не компенсируется давление со стороны вальмового ската с другой стороны без ряда дополнительных мер. Поэтому для данной кровли требуется установка дополнительных подкосов или распорок или усиление каркаса другими способами.

Устройство накосных стропил – чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

• С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
• Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
• Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
• В другой заготовке для нижней пятки отпиливаем участок под углом α.
• С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
• Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
• Стыковка досок производится гвоздями на расстоянии 40-50 см.
• Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Произведение необходимых расчетов

Первое что нужно сделать перед строительством кровли – это произвести необходимые расчеты. Основная сложность в возведении трехскатной кровли заключается в том, что в одной точке необходимо правильно соединить три элемента – две стропильные балки и конек. Если человек никогда не имел дела со строительством кровли, то произвести расчеты самому будет крайне сложно, поэтому возможно оптимальным решением будет позвать опытного специалиста. Но для людей которые хотят сделать всю работу сами, описана инструкция как произвести расчеты самому.

Для того чтобы правильно рассчитать центр конька вальмового ската необходимо измерять длину конька. После этого нужно измерять длину стен. Конек должен располагаться в параллельном отношении к стенам. После чего нужно рассчитать разницу в длине и поделить на два. Таким образом, вы получите результат от краев стен, которые помогут определить центр конька.

Похожую процедуру необходимо выполнить и с поперечными стенами, на которые будет крепиться вальма, или, другими словами, боковой треугольник. Для того чтобы произвести данную работу нужно измерять длину боковых стен и поделить на два. После этого нужно поставить отметку по центру стены. Если работа произведена правильно, то можно устанавливать на кровлю брусья соответственной длины. Важным моментом является то, что брусья необходимо делать с запасом. Обычно брусья делают с запасом около 50 см.

Полезные советы

Нельзя считать, что кровля над пристройкой – это какая-то другая конструкция. Это обычная крыша со всеми известными деталями, элементами, узлами и крепежами. При ее сооружении придется сделать расчеты на предмет определения нагрузок. Ее также утепляют, формируют и сооружают. Единственное, что случается часто, эта конструкция по размерам меньше кровли основного дома. Во всем остальном это традиционный вариант строительства.

Поэтому обращайте внимание вот на эти нюансы:

кровельный материал

пристройки должен быть точно таким же, как у крыши дома;

все деревянные элементы конструкции обрабатывают антисептиками

и антипиренами: первый борется с плесенью и грибками, второй увеличивает огнестойкость сооружения;

кровельный материал выбирают с учетом угла

наклона скатов;

минимальный размер сечения бруса под мауэрлат

– 150х150 мм;

минимальный размер сечения стропильных ног

– 150х50 мм.

Виды стропильных систем

В зависимости от планировки сооружения, для монтажа применяют различные виды стропильной системы, максимально соответствующие заданным условиям:

•  Наслонная. Особенность заключается в том, что наслонные стропила монтируют только в сооружениях с внутренними несущими опорами. Она актуальна для построек их кирпича или блоков, но если брусовой или бревенчатый дом выполнен в переруб с несущей стеной внутри, то подойдет и для него. Наслонная схема включает в себя дополнительные опорные элементы: стойки, прогоны, схватки, лежни, подкосы. Чем больше площадь и вес односкатной крыши, тем больше вспомогательных частей. Таким образом можно перекрыть сооружение, расстояние между стенами в котором больше 12 м, если внутри него две несущих опоры.





















• Скользящая. Применяют в строительстве бревенчатых и брусовых срубов. Опытные строители утверждают, что деревянные постройки дают усадку в течении первых 5-6 лет после сборки, в первый год эксплуатации дои теряет до 15% высоты. Поэтому, если оснастить их кровлей с жестким креплением, крышу перекосит, со временем ее придется переделывать. Однако, скользящие стропила внизу имеют крепления по типу ползунка, поэтому при оседании сруба, крыша не деформируется, а подстраивается.

• Висячая. Эта стропильная система не предполагает опоры на внутренние перегородки, используются лишь внешние стены. Чаще всего для такой конструкции сооружают каркас постройки с одинаковыми во высоте стенами. Для того, чтобы задать уклон ската используют стойку из дерева. Стропильные фермы — устройство, состоящее из стойки, затяжки, стропил и, если необходимо подкосов,которое собирают на земле. Они по виду представляют прямоугольный треугольник, в котором гипотенузой являются стропила, малым катетом – стойка, большим – затяжка. Чтобы установить фермы, на балки перекрытия сооружают временный настил из досок, способный выдержать вес рабочего и фермы. Подходит, если расстояние между стенами не превышает 4,5 м.

Сырье для изготовления крыши

Для строительства стропильной конструкции и обрешетки берут для работы хвойные доски, предварительно подготовленный, к работе. Перед выбором материала тщательно проверьте его, чтобы на нем не присутствовало следов плесени, не было потемнений и гнили.

Лежни, стойки и мауэрлат производят из бруса сечением 100х100, 150х150 миллиметров.

Стропила и балки перекрытий делают из досок 50 мм и шириной от 200 мм. Для того, чтобы доски не провисали их устанавливают узкой стороной вниз.

На накосные стропила ложится большая нагрузка и для их выполнения применяют брус прямоугольного сечения 100х150 миллиметров.

Так же накосные стропила делают из срощенных досок: берут отрез доски, укладывают между сращиваемыми досками и соединяют их шпильками. Главным в строительстве кровли является обрешетка, для нее берут доски от 20 миллиметров и с определенным расстоянием кладут на стропила, параллельно коньковому брусу. Иногда обрешетку делают сплошной из фанеры, такой вариант подходит для мягкой кровли.

Для строительства любого вида крыши ещё необходимы следующие материалы:

• Кровельное покрытие;
• Гидрозащита и ветрозащита;
• Утеплитель;
• Пароизоляция;

Конструктивные особенности трехскатной крыши, плюс технология ее возведения

Тема статьи – трехскатная крыша. Используют в основном кровельные конструкции в три ската для покрытия пристроек: террас, веранд, зимних садов и прочих сооружений. Потому что одним фронтоном такая кровля прилегает к стене основного здания. И хотя над такими строениями можно водрузить одно- или двускатные конструкции, трехскатная выглядит законченной по своему оформлению. В статье расскажем о разновидностях трехскатных кровель, из каких элементов они состоят и правила сооружения поэтапно.

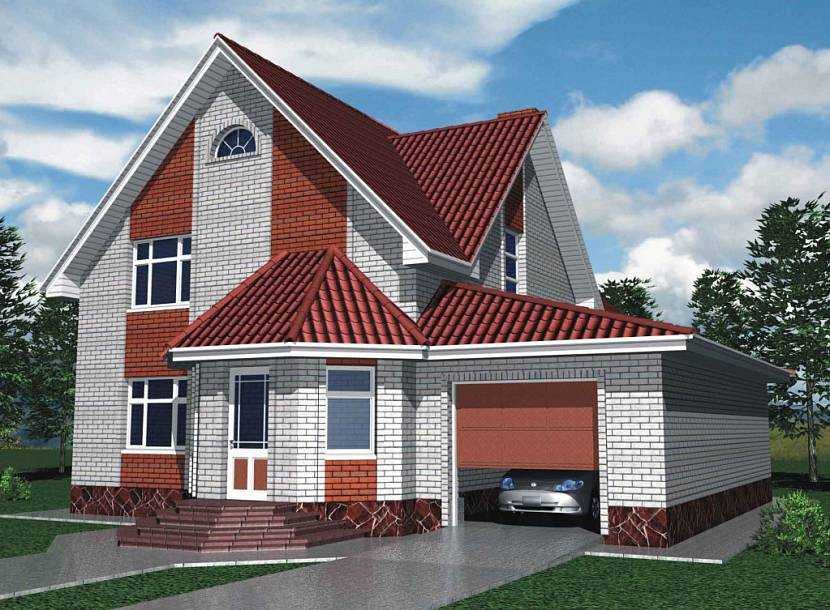

Дом с гаражом и крыльцом, покрытых трехскатными крышами Источник pinterest.com

Настил кровельного материала на трёхскатную кровлю

Перед монтажом кровельного покрытия устанавливают карнизные планки, примыкания и ендовы, затем крепят водосточные жёлоба. Следом настилают гидроизоляционную плёнку или мембрану. Кровельный настил трёхскатной кровли укладывается параллельно карнизу со свесом в 50 мм, который опускается в жёлоб. Листы укладывают справа налево внахлёст на первый лист.

Если укладку производят наоборот, слева направо, то первый лист подкладывают под второй. Кровельное покрытие надёжно скрепляется с обрешёткой кровельными саморезами 4,8х28 или 4,8х35 из расчёта 6-8 шт. на 1 квадратный метр. И в завершении монтажа устанавливают коньковые и торцевые планки.

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

Алгоритм выполнения работ

Работы начинаются с подготовки материалов и оснований для крепления мауэрлата. После этого пошагово:

1. Выполняются действия по фиксации опорного бруса к несущим стенам (с обязательной гидроизоляционной прослойкой при разнородном типе материалов). Способ привязки зависит от материала стен, в большинстве случаев для этих целей используются закладные, фиксируемые болтами.
2. Устанавливаются вертикальные опоры (при наличии), в частности – балки, удерживающие коньковый прогон. Как минимум одну такую балку рекомендуют установить под концом конька, вторую – у стены фронтона или примыкающего дома. Крепление выполняется с помощью растяжек, после тщательной проверки вертикали, после чего конструкция усиливается подкосами.
3. Выполняется монтаж диагональных и рядовых стропил, с опорой на мауэрлат и коньковый брус. Элементы выпиливаются внизу по проверенным шаблонам, с запасом на стыковку в 20-30 мм и обязательной обработкой краев спила антисептиками и просушкой. Первой по возможности устанавливается самая длинная наружная стропила, затем – угловые и рядовые ноги.
4. Монтируются другие элементы каркаса – нарожники и укрепления. Каждый фиксируется под заранее выверенным углом как минимум двумя оцинкованными гвоздями или сажается на металлические уголки. На выполнение этого этапа уходит много времени, не в последнюю очередь – из-за мелкого размера элементов и их большого количества.
5. Каркас обшивается обрешеткой по заранее выбранной схеме, в свою очередь зависящей от вида кровельного покрытия.
6. Настилаются все слои пирога (утепленного или холодного), включая само покрытие.
7. Проводятся работы по обустройству свесов. Точный порядок зависит от способа вентилирования трехскатной крыши, в домах постоянного проживания отработку выводят через конек или аэраторы в верхней зоне. В холодных пристройках крыша чаще делается открытой, свесы просто защищаются от ветра и осадков.

О том, как потстроить классическую вальмовую кровлю, читайте здесь.

Крепеж мауэрлата

Каркасная конструкция из стропил закрепляется к балкам перекрытий. Однако в этом случае нагрузка на стропильную конструкцию распределяется в местах крепления балок. Такой подход при установке кровельной конструкции возможен для небольших и легких строений. Мауэрлат нужен для равномерного распределения нагрузки кровли в верхней части стен. Мауэрлат монтируют параллельно коньку будущей кровли. Так составляется основной каркас. На изготовление мауэрлата уходит деревянный брус сечением 150х150, 100х100 или 100х150 мм.

Есть разные способы крепежа мауэрлата к стене

1. Для монтажа используются специальные металлические шпильки, которые вмурованы в металлическую балку (она залита по всей длине стенки). Шаг крепления в этом случае составляет до 120 см. Крепеж выполняется в шахматном порядке. При этом выбирается резьба шпилек М12. Элемент может выступать над бетоном до 30 мм. Высота бруса мауэрлата может быть превышена с учетом гидроизоляционного слоя из рубероида. В деревянном брусе должны быть просверлены отверстия, через которые материал крепится (притягивается) к балке (гайками с шайбами).
2. Если планируется выполнить монтаж двускатной кровли площадью меньше 250 кв. м, то шпильки, с помощью которых мауэрлат крепится к стене, закладываются в сами стены еще при возведении. Для обеспечения большей прочности и надежности будущий деревянный каркас крепится шпильками, замурованными на достаточную глубину (больше, чем в бетонной балке).
3. Проволока-катанка, которая вмонтирована в кладку из кирпича, позволяет осуществить установку мауэрлата. Этот метод хорош тем, что при монтаже кровли учитывается небольшая площадь.

Важная часть кровельной конструкции – фронтон – представляет собой продолжение стены со скатами кровли. На двускатной крыше возводят фронтоны в виде треугольника. Монтаж стропильной системы в этом случае подразумевает установку крайних ферм, которые будут служить их каркасом. Для грамотного возведения каркаса обязательно проверяется вертикальность конструкций с одинаковой высотой. Сверху фронтоны крепятся на конек (прогон), дальше производится монтаж остальных элементов стропильной конструкции.

Установка стропильной системы выполняется на обрешетку с шагом, рассчитанным на установку определенного кровельного материала (учитываются размеры, степень жесткости, способ монтажа). Для гибких материалов (битумная черепица, ПВХ-пленка, рулонный битумный кровельный материал) делается ровный настил сплошным слоем. Утепление кровли – обязательный этап при возведении конструкции, так как нужно позаботиться о минимизации возможных теплопотерь. Это может быть листовой материал, который укладывают на каркас с определенным шагом исходя из расчетов.

Устройство

К стандартным узлам относят:

• Мауэрлат – толстый опорный брус, укладываемый на несущие стены закрытых построек или опирающийся на боковые стойки открытых. В самостоятельных конструкциях он укладывается по всему периметру дома, в пристройках – привязывается к закладным или каркасу основного здания.
• Стропильный каркас, соединяющий 2 симметричных друг другу ската с рядовыми ногами, подкосами и распорками, вальмовую систему с диагональными ногами, шпренгелями и нарожниками, и коньковый брус при его наличии. Скаты таких конструкций в свою очередь выходят за края стен на 40-50 см для формирования карнизного свеса или удлиняются кобылками с той же целью.
• Обрешетку и контробрешетку, удерживающие все изолирующие прослойки кровельного пирога и само покрытие крыши.
• Вспомогательные элементы – снегодержатели, системы водосбора.

Основные сложности возникают при выборе наклона скатов или проектировании каркаса (ошибки приводят к отхождению или деформации конструкции под собственным весом, снегом или при сильных порывах ветра).

Стропильная трехскатная система имеет сравнительно большой уклон и изначально является сложной, а значит и более тяжелой. Об устройстве стропильной системы классической вальмовой кровли, читайте тут.

При этом требования к сечению и шагу основных несущих элементов – мауэрлата и стропильных ног не снижаются, более того, каркас обязательно укрепляется подпорками и шпренгелями, также увеличивающими его вес.

Как сделать стропильную систему трехскатной крыши

1. Чтобы сделать стропила для трехскатной крыши, необходимо соединить конец конькового бруса и стойку системы (балку), образуется конструкция с опорой. На ней и будет осуществляться основное соединение диагональных стропильных досок;
2. Эту стойку можно монтировать на потолочной балке, затяжке, чердачной доске, главное учитывать, чердак будет жилым или нет, теплым или холодным. Для большей надежности этого крепления, нужно завершить соединение при помощи ригелей и специальных подкосов;
3. Далее осуществляется монтаж системы для треугольной крыши. Для установки стропил, необходимо воспользоваться специальными нарожниками, а также шпренгельными фермами, если кровля имеет большой пролет. В принципе, это необязательно, все напрямую зависит от того, как Вы будете использовать чердак, и какой формы будет крыша;
4. Балки в трехскатной системе устанавливаются с шагом от 60 см до 90, в зависимости от размеров листов и какой материал применяется для покрытия. Также нужно учитывать, утепляется ли мансарда или нет, т.к. утеплитель достаточно много весит по соотношению к прочим строительным материалам;
5. Размер конька напрямую зависит от угла наклона кровли. Скат вальмовой формы или треугольной формируется за счет двух-трех стропил. Если Вы планируете обустройство окон или окна на мансарде, то необходимо использовать также стропила диагональной формы. Которые станут отличной поддержкой для оконных отверстий. Если нет возможности установить диагональные балки, то можно использовать стропильные «ноги», понадобится три изделия;
6. Стропила диагональной формы упираются в мауэрлат под прямым углом в 90 градусов, только это может гарантировать правильность строения и долговечность кровли;
7. Для небольшого пролета можно использовать нарожники или ригеля, которые после станут отличным каркасом для обрешетки и установки профнастила;
8. Чтобы установить стропила на мауэрлат, необходимо применять своеобразные виды креплений – врубки. Они представляют собой небольшие деревянные зазубринки, которые делаются непосредственно на стропилах, их глубина должен быть не более четверти ширины балки;
9. Такие врубки можно делать только в стропилах, мауэрлат должен быть без них, иначе уменьшится его несущая способность, значительно ослабится устройство кровли;
10. После установки всех диагональных опор, нужно стропила освободить от конструкции на 50 сантиметров, этим Вы отрегулируете свес крыши. Если планируется более глубокий навес над землей, то выпускайте стропильные доски дальше;
11. На длину, которую Вы выпустили стропила, необходимо освободить и ноги кровли;

Перед началом работы, обязательно сделайте хотя бы схематический чертеж трехскатной крыши, просмотрите наши пошаговые фото и видео-рекомендации. Тогда монтаж будет осуществляться гораздо быстрее и проще.

Фото — Трехскатная крыша на террасе
