Как установить трековые светильники своими руками: особенности крепления

Как повесить трековый светильник

Установка трекового светильника – это не сложно. Для этого нет необходимости в обладании специальными знаниями. Вы можете купить трековые светильники на шинопроводе и усатановить их самостоятельно или воспользоваться монтажом от мастера. В любом случае, понимание схемы установки светильников будет полезно.

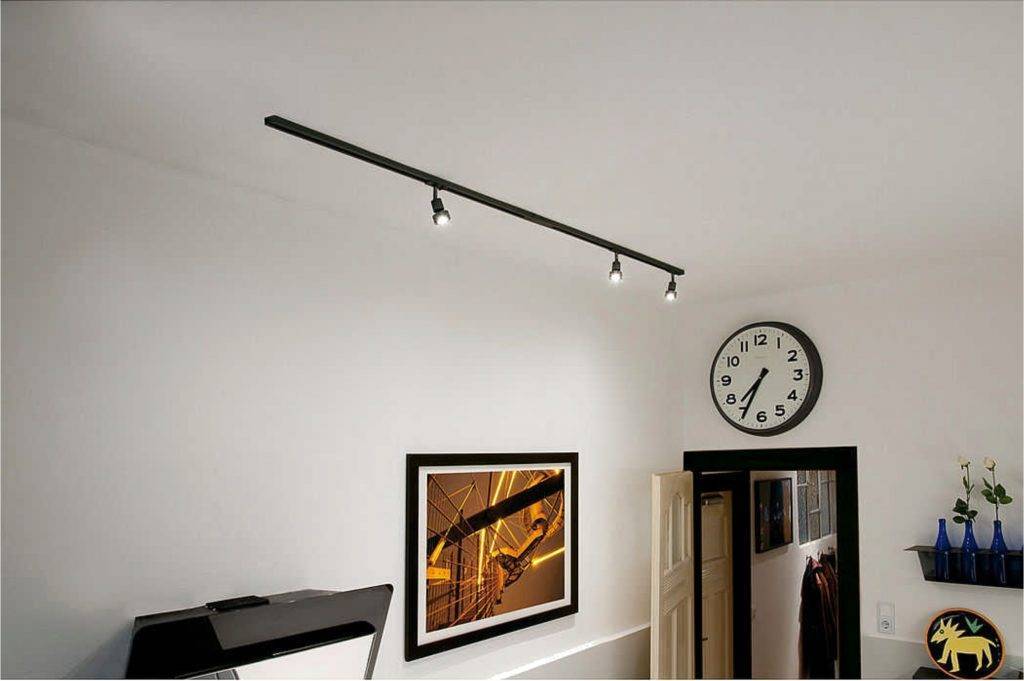

Что такое трековый светильник и зачем он нужен?

Трековое освещение — система из нескольких особых светильников, которые расположены на шинопроводе. Шинопровод — это модуль из алюминиевого сплава (как правило), внутри которого расположены электрические контакты для работы осветительных приборов. Благодаря такому типу освещения можно подойти к освещению креативно: например, расставлять световые акценты в разных местах.

В одной трековой системе можно расположить самые разные осветительные приборы: разных мощностей, с разными типами ламп, под разный цоколь, с дизайном в нескольких стилистиках. Но это разнообразие никак не влияет на установку. Особенности установки и подключения системы зависят только от типа трековой рейки (трека и шинопровода).

Первым делом перед установкой трековых светильников вам необходимо:

  • Составить схему трековой осветительной установки;
  • Определиться со способом подвода электричества;
  • Выбрать крепление шин (непосредственно к потолку или на специальные тросы).

Трековый шинопровод: типы

Стандарты реек появились благодаря первым производителям шинопроводов. Таким образом, в связи с первыми буквами брендов Halo, Juno и Lightholler рейки обозначают как «H», «J» или «L».

Каждый стандарт закрытого шинопровода может иметь 2 исполнения по электрическому подключению (одно- или двухконтурное) и 2 — по монтажу (накладная или встраиваемая рейка). Двухконтурный шинопровод подразумевает возможность расположения нескольких (от 1 до 3) групп света на одной рейке, которые управляются разными выключателями или одним 2- или 3-клавишным.

Все шинопроводы закрытого типа (кроме магнитных систем) предназначены для подключения только к однофазным сетям (220 В в Европе и 120 В в США).

Монтаж трекового светильника на шинопровод

Если стандартная длина шинопровода не позволяет собрать точно рассчитанную конструкцию трековой осветительной установки, то трек можно распилить на отрезки необходимой длины. Для этого можно воспользоваться обычной ножовкой по металлу.

Процесс установки шинопровода:

  1. При креплении сразу к стене или потолку необходимо сделать в шине отверстия.
  2. Для установки подвесной трековой конструкции нам нужен специальный тросик и скоба.
  3. На одну из сторон шинопровода, через которую не будет проведено электропитание, нужно установить заглушку.
  4. На другую сторону необходимо установить клеммную колодку. Если она не была установлена сразу, то её необходимо расположить рядом с торцом трека таким образом, чтобы маркировочные полосы совпали. Затем необходимо ввести ее в шинопровод, чтобы произошла стыковка коннектора и трека.
  5. Далее производится подключение электропровода. Для этого нужно снять крышку с коннектора, отверткой открутить винты. После этого в получившиеся отверстия необходимо вставить жилы провода.
  6. После подключения электропитания, необходимо закрутить стопорный винт и окончательно зафиксировать соединение.

Соединение шин между собой:

  1. Поместите центральный коннектор между треков и снимите с него крышку.
  2. Подключите электрический кабель к контактной группе.
  3. Соедините шинопроводы между собой, вставив центральный коннектор в оба конца.
  4. Закрутите крепежные винты.

Похожим образом подключаются угловые коннекторы. Для удлинения шинопровода без использования коннектора применяют стандартные соединители.

Установка светильника в трек:

  1. Перевести зажим в положение OFF (параллельно шине).
  2. Выбрав расположение, вставить основание светильника в шинопровод и повернуть зажим на 90˚.
  3. После установки необходимого количества светильников и регулировки угла их наклона трековая осветительная система готова к работе.

Трековые системы — отличное решение для создания многофункционального освещения на торговой площади или в частном доме. Купить трековые светильники с установкой вы можете у нас в “ТонЛайт”.

Особенности системы трекового светильника и его конструкция

Понять что такое трековый светильник можно, если разобраться в его конструкции. Главной особенностью является именно возможность перемещать вдоль основания – трека. Трек обычно расшифровывается, как трасса или какой-то путь. Поэтому трековая система освещения состоит из:

  1. Светильника с токосъемниками (скользящие контакты).
  2. Трека – несущая часть с расположенными внутри токоведущими шинами.
  3. Источника питания. Часто используются лампы низкого напряжения, об этом вы узнаете ниже.
  4. Крепежных частей. Роль крепежа могут играть штанги, трубки, кронштейны, а в некоторых случаях тросы. Это зависит от типа крепления.

Коннектор для трекового светильника

Также от конструкции зависит и так называемое количество фаз. В данном случае количество фаз не стоит понимать в классическом смысле из контекста о фазах электрической сети. Речь идет о количестве независимых групп светильников, размещенных на одном шинопроводе. В зависимости от их количества можно организовать частичное включение света.

Шинопровод на три фазы

Сами светильники также бывают разных конструкций. Например, от формы плафона и отражателя зависит рассеянным или направленным будет световой поток. Кроме этого, большинство моделей с направленным потоком оснащены шарниром, и могут поворачиваться в одной или двух плоскостях. Такие приборы вы сможете направить в нужную зону, подсветив ее.

Светильник с поворотным механизмом

Источник света и подключение электропитания

В трековых светильниках могут использоваться лампы различного типа:

  1. Лампы накаливания.
  2. Галогенные лампы.
  3. Люминесцентные.
  4. Светодиодные.

Трековый светильник с мощным светодиодом

В зависимости от применяемых ламп нужно подобрать правильный блок питания. Для галогеновых ламп на 12 вольт используют электронные трансформаторы, а для светодиодных лампочек низкого напряжения – блоки питания постоянного тока (DC 12V).

Есть и модели светильников, которые работают при подключении к сети 220 В. Стоит отметить, что если сравнивать количество подключенных низковольтных и сетевых (220 В) светильников, то при одинаковом сечении шинопровода вы сможете установить больше высоковольтных источников света. Это связано с тем, что ток будет протекать меньший (в 20 раз) при одинаковой потребляемой мощности.

Установка и подключение

По способу установки бывают трековые системы для потолочного и настенного монтажа. Они могут монтироваться непосредственно к поверхности стены или потолка, а также подвешиваться на конструкции, находясь на расстоянии от потолка.

Максимальное количество светильников ограничено площадью поперечного сечения шин. Таким образом, вы можете установить необходимое число источников света, для подсветки нужных зон в помещении. Они заводятся на шинопровод с торца, после чего на него надевается декоративная заглушка, которая, к тому же несет дополнительную защиту для шин и уберегает от случайного извлечения светильника.

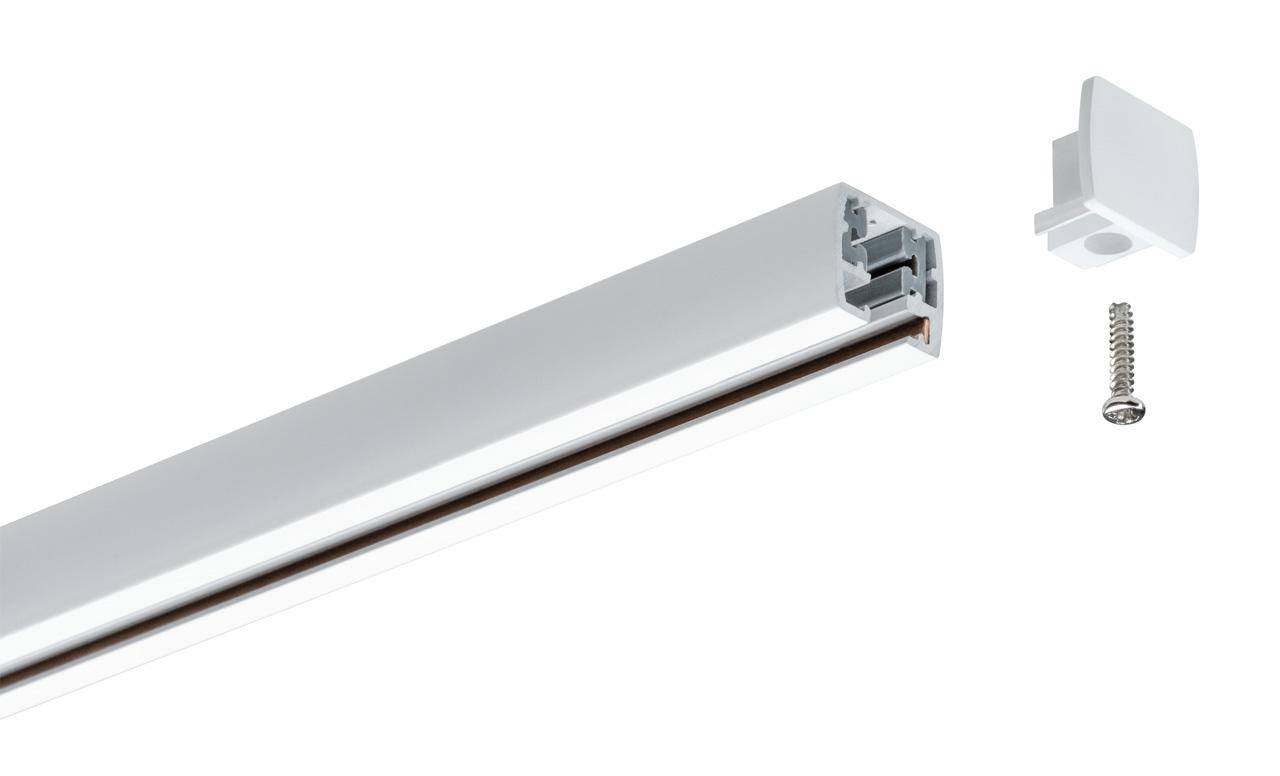

Общая конструкция шинопровода

Для увеличения длины трека используют специальные соединители с защелками, подобные муфтам для трубопровода. Возможен монтаж трека с поворотами и с ответвлениями. Для этого с помощью таких же соединителей монтируют поворотные и изогнутые части шинопровода.

Соединители шинопровода трековой системы освещения

Дальше к шинопроводу подключают источник питания и питающий кабель. Хоть и в большинстве своем корпуса светильников и треков выполнены из диэлектрических материалов, но все равно все токопроводящие части следует подключить к заземлению, если есть такая возможность, потому что в процессе эксплуатации пользователи будут браться руками за части осветительных приборов для их настройки и перемещения.

Подведем итоги, перечислив этапы монтажа трековых светильников:

Монтаж несущих конструкций. Для систем, которые монтируются непосредственно к потолку или стене этот этап заключается в подготовке монтажных отверстий и прочего крепежа. Сборка шинопровода. Сюда входит стыковка его частей, прямых и поворотных участков. Монтаж шинопровода. Установка светильников

Нужно уделить внимание тому, чтобы контакты светильников ровно входили в пазы и касались соответствующих шин. При использовании многофазных треков следует внимательно соблюдать последовательность установки источников света в группы. В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время

Подключение источника питания

В противном случае придётся извлекать их и собирать заново в нужном порядке, это несложно, но займет время. Подключение источника питания.

Трековые светильники в натяжном потолке – возможно ли это

Еще некоторое время назад считалось, что поставить трек в натяжной потолок – это очень сложно и работу должны проводить профессионалы. Но со временем технологии продвинулись и теперь можно выбрать один из вариантов, позволяющих реализовать задумку без особых проблем:

  1. Сооружение ниши под установку магнитного шинопровода. Размер может быть разным, некоторые делают его достаточно большим, чтобы там скрывались и плафоны, все зависит от задумки. Чаще всего конструкция собирается из металлического профиля и усиливается перемычками для увеличения жесткости. Поверхность для придания привлекательности обшивается гипсокартоном и отделывается. Решение надежное, но достаточно трудоемкое в реализации, поэтому без опыта в этой сфере лучше его не использовать.
  2. Крепление жесткого основания, которое будет располагаться точно под поверхностью потолка. Это может быть как специальный кронштейн, так и деревянный брусок или металлический профиль. После натягивания потолка нужно приклеить небольшое кольцо, чтобы сделать отверстие и протянуть через него провод. Чтобы закрепить шинопровод, надо приклеить небольшие проставки, через которые можно безбоязненно вкручивать саморезы.

  3. Использование встроенного алюминиевого канала, который крепится к потолку. Его размеры и конфигурация рассчитаны под установку трека, что существенно упрощает работу. Жесткая конструкция основания обеспечивает установку систем любой длины, а края профиля позволяют закрепить полотно без переделок и дополнительных работ.

2.2. Монтаж трека в потолки «армстронг»

Размещение на потолочной поверхности типа “армстронг” осуществляется так:

1. В месте размещения трека с потолка снимают плитки. Сама по себе шина не имеет большого веса, но вся конструкция, с установленными светильниками, достаточно тяжелая. Поэтому шинопровод всегда крепится к основному потолку.

2. На потолке делают разметки для тросов, просверливают отверстия и вставляют в них дюбеля.

3. Берут отвес и обозначают места прохождения тросиков через плитку, делают в плитке сквозные отверстия (диаметром 2-3 мм).

4. Отмеряют необходимую часть троса и отрезают лишнее – образец готов! Ориентируясь на его длину, подготавливают другие тросы.

5. Через плитку пропускают трос и фиксируют его в шине.

Подвес через пластину пропускают так, чтоб пластина надежно повисла на шарике. Нужно заранее удостовериться, что шарик крепкий, не оторвется, надежно фиксируется на месте и не проходит через отверстие.

6. Второй конец троса привязывают к саморезу. Крепежную пластину вставляют в пазы шины и фиксируют винтом. Далее повторяют пункт 6 предыдущего раздела (подключают шинопровод к проводам).

Два подвеса используют для установки рельс длиной 0,5 – 3 метра. Если длина рельс более 3 метров, лучше воспользоваться третьим тросом для предотвращения провисания конструкции по центру.

Правила монтажа треков

Установка трековой системы производится по несложному и вполне понятному алгоритму. Вначале выполняется проект со схемой расположения шинопроводов и питающего кабеля. Следует учесть, что для магнитной системы на 12-24 В необходим блок питания AC/DC.

Основные монтажные этапы:

  1. Делаем потолочную разметку размещения треков с помощью обычного карандаша и длинной линейки.
  2. При необходимости укорачиваем трековые рейки, отпилив лишнее ножовкой.
  3. Закрепляем накладные шинопроводы на потолочной плоскости:
  • саморезами;
  • на крепежных профилях (скобами, клипсами);
  • на кронштейнах.

4. Встраиваемые трековые рейки устанавливаем в пазах гипсокартонного потолка, штробах бетонного потолка, зазорах между плитками потолка «Армстронг». На каждой рейке есть фланец, используемый для крепления и закрытия паза/штроба.

5. Треки, встраиваемые в натяжной потолок, монтируем на специальном профиле, адаптированном для крепежа ПВХ-полотна.

6. Перед установкой подвесного шинопровода на потолке устанавливаем крепления, на которых подвешиваем кронштейны с тросами. Трек фиксируется на выбранной высоте, изменяемой при необходимости.

7. После монтажа шинопроводов соединяем их коннекторами, подводим и подсоединяем электропитающие провода.

8. Трехфазные LED-светильники группируем и присоединяем к электросети через различные клавишные выключатели.

9. Подаем напряжение электропитания от сети 220 вольт (драйвера).

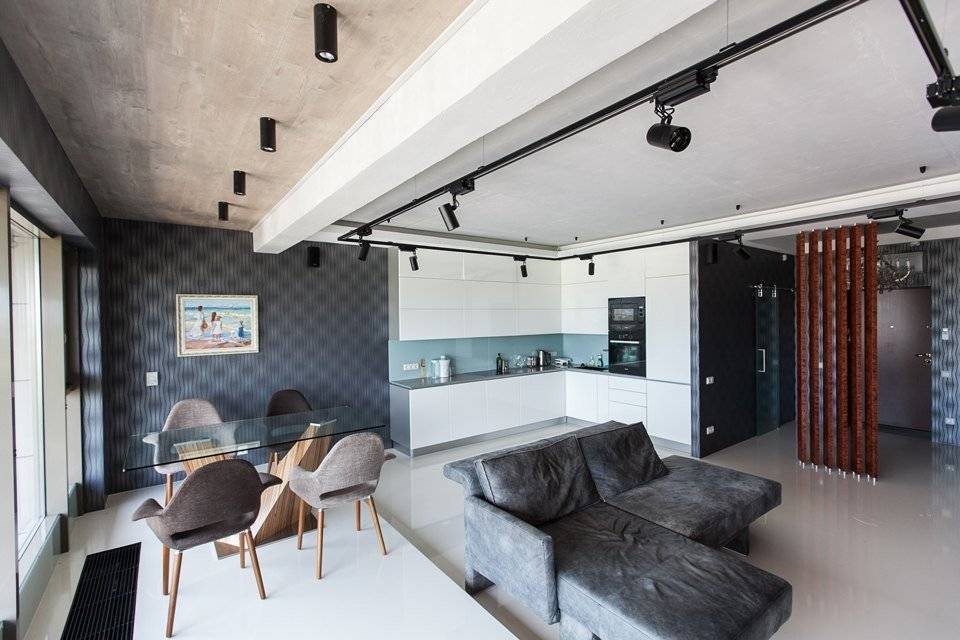

ТРЕКОВОЕ ОСВЕЩЕНИЕ В КВАРТИРЕ

Оригинальный вид трековых светодиодных светильников, применяемых вначале только на производственных объектах и общественных местах, не мог не привлечь внимание дизайнеров интерьеров квартир и других жилых помещений. Применение таких осветительных приборов в домах и квартирах может создать особую атмосферу, напоминая обстановку творческой студии

Применение таких осветительных приборов в домах и квартирах может создать особую атмосферу, напоминая обстановку творческой студии.

Особенно хорошо светодиодное трековое освещение вписывается в интерьеры квартир, оформленные в стиле «техно»

Весьма уместен такой тип подсветки в различных подсобных помещениях жилого дома или квартиры, где важно подсветить отдельный локальный участок

Очень неплохо выглядит светодиодная система на кухне, вне зависимости от того, в каком стиле она оформлена.

Полезными оказываются функциональные возможности системы. Направление света ламп может быть выбрано и отрегулировано таким образом, чтобы создать увеличенный уровень освещённости именно того участка кухни, где это требуется, например, на обеденном или разделочном столе, мойке или варочной панели.

Трековая система светильников обладает целым рядом преимуществ:

  • относительная простота монтажа системы в квартире или доме, позволяющая выполнить его без привлечения квалифицированных специалистов;
  • возможность акцентировать освещённость отдельных участков интерьера;
  • способность осветтительных приборов легко перемещаться по треку, что позволяет быстро менять их расположение;
  • досупность создания специальных световых и цветовых эффектов, применяя трековые led светильники с трёхцветными светодиодами с контроллерным управлением.

Недостатком является что такие специфичные конструкции способны гармонично вписаться не во все дизайнерские решения для квартиры. Кроме этого, светильники на шинопроводе являются не самым дешёвым вариантом освещения.

Краткий обзор осветительных приборов для установки на шину.

Track Lights A1310PL-1WH.

Трековый осветитель производства итальянской фирмы Arte Lamp. Выполнен в виде поворотного однолампового прожектора. Может применяться для освещения жилой зоны квартиры или подсобных помещений. В качестве источника света используется галогенная лампа 220 вольт мощностью 50 Вт с цоколем GU10. Лампа имеет тёплый цвет свечения с цветовой температурой 2900 – 3100 К. Арматура прибора окрашена в белый цвет.

СТК SUPERLED 60W.

Светодиодный трековый светильник для магазина. Источником света служит led – матрица CITIZEN, оснащённая оптикой LEDIL. Имеются различные варианты цветовой температуры: сверхтёплый, тёплый, нейтральный, розовый.

Хорошо подходит для подсветки товаров, расположенных на витринах торговых залов магазинов. Имеется специальный набор светодиодных матриц, создающих наиболее выигрышную подсветку определённого вида продуктов питания или промышленных товаров.

Трековые светильники

Кроме люстр и бра все остальные функциональные типы приборов находят применение в системах трекового освещения:

  • Точечные споты — характеризуются узконаправленным лучом с углом рассеивания не более 16°.
  • Карданные светильники — отличаются конструкцией шарниров, часто делаются групповыми (по 2, 3, 4 и более шт. в одном общем корпусе) с независимым поворотом каждого светильника.
  • Прожекторы с фиксированным фокусом — рефлектор или линза обеспечивают одно определенное значение угловой апертуры в диапазоне 12° — 120°.
  • Прожекторы с механическим зумом — такие модели рассчитаны на работу в диапазоне около 30° — 45° по модулю. Например, «zoom 16° — 45°» или «zoom 24° — 60°». Могут настраиваться вручную или с помощью сервомотора, управляемого с дистанционного пульта.
  • Прожекторы со сменной оптикой — угол рассеивания меняется в соответствии с набором сменных рефлекторов или линз. Оттенок света корректируется с помощью оптических фильтров.
  • Прожекторы с прямоугольным световым пятном.
  • Светильники типа omni — обеспечивают равномерное широкоугольное рассеивание. Обычно функция реализуется с помощью матовых ламп или линз.
  • Линейные светильники — могут быть как светодиодными, так и люминесцентными. В магнитных системах используются только LED линейные приборы.
  • Светильники на подвесе — с абажурами и закрытыми плафонами.
  • Светильники с регулируемой цветовой температурой ИС — за счет переключения питания на разные группы светодиодов, отличающихся спектром излучения.
  • Растровые панели.

Рис. 9. Основные функциональные виды трековых светильников

По световому потоку и потребляемой мощности LED светильники для трековых систем освещения образуют 2 группы — для жилых интерьеров и небольших коммерческих пространств (5 – 12 Вт/300 – 1200 Лм) и коммерческого назначения (15 – 30 Вт/1200 – 4000 Лм). Габаритные прожекторы и линейные модели могут потреблять до 60 Вт и более, генерируя потоки до 10000 Лм. Изделие этой группы может фиксироваться на трековой рейке с помощью нескольких адаптеров.

По интеграции ИС в конструкцию прибора различают LED модели с интегрированными светодиодными матрицами (большинство в коммерческом сегменте) трековые светильники со стандартными цоколями (E14; E27; GU5.3; GU10 и др.), которые чаще можно встретить в жилом интерьере.

Трековые светильники – внешний вид, монтаж и установка

Трековые светильники становятся всё более популярными. За последнюю пару лет всё больше производителей включают в ассортимент именно их. Не удивительно, что данные светильники мы наблюдаем в кафе, магазинах, офисах и галереях.

В чём же особенность трековых светильников?

Во-первых – это особенность конструкции, вынесенная в название светильника.

Рассмотрим прежде всего трек.

Трек, или «Шина» является креплением светильника, и может быть как подвесным, так и накладным. Крепится он к потолку, стене, мебели – всё зависит от дизайнерских изысков и прихоти клиента!

Внутри трека проходят токопроводы, поэтому внутрь него лучше не совать пальцы!

На картинке токопроводы отмечены чёрным.

Сам трек может быть любой формы, для этого имеется множество видов переходников и соединений.

Сам светильник, который Вы установите на трек, имеет специальный контакт, который взаимодействует с токопроводящей шиной.

Выглядит он, примерно, так:

При условии, что контакт светильника соответствует токопроводам трека, на шину можно устанавливать любое количество светильников, а затем, по необходимости, перемещать их, как по рельсам.

Основным преимуществом таких светильников являются компактность, мобильность, внешний вид. Если рассматривать светильники бренда Reluce, то еще и выгодная цена, по сравнению с другими европейскими брендами.

Небольшим минусом может являться сложность установки.

Давайте разберёмся, как правильно установить трековый светильник!

1 – Для подключения нам понадобиться стандартный трек, про который мы говорили чуть выше.

2 – Сам трек, в зависимости от Ваших потребностей, Вы можете обрезать обычной ножовкой по металлу. Не бойтесь, Вы ничего не нарушите в его конструкции, главное всё сделать ровно и аккуратно.

3 – В шине необходимо просверлить отверстия для крепления к стене или к потолку.

Некоторые треки, кстати, можно подвесить на тросики, для этого нужны будут специальные крепления.

4 – С одной стороны трека ставим заглушку.

А с другой, располагаем клеммную колодку, если она изначально не была смонтирована.

5 – Аккуратно стыкуем коннектор и трек, как это показано на рисунке:

Подключаем провода питания на 220 В к клеммной колодке:

6 – Если Вам необходимо сделать более длинный трек, или придать ему другую форму – воспользуйтесь коннекторами.

Питающий кабель к контактной группе заводится следующим образом:

После того, как трек смонтирован на стены или потолок, наступает время установки светильников.

Треки вовсе необязательно вставлять в шину с одной стороны. Многие светильники можно вмонтировать в рельсу в любом месте. Как это сделать, показано на рисунке:

Здесь мы видим, что для установки светильника используется специальный зажим.

Информация

Пункт выдачи Магазин «Электра». ул. Ошарская, д. 14, тел.:+7 (831) 422-06-01, 419-68-25 пн.-сб. с 09:00 до 19:00. вс. с 10:00 до 17.00

Приём заказов осуществляется круглосуточно. Обработка заказов пн.– сб. с 09:00 до 19:00, вс. с 10:00 до 17.00

Перед поездкой в пункт выдачи рекомендуем предварительно позвонить по телефону, указанному на сайте, для уточнения готовности заказа.

Оплата заказа в Нижнем Новгороде существляется наличными курьеру в момент передачи заказа клиенту, либо сотруднику пункта выдачи, либо онлайн в момент оформления заказа на сайте.

Доставка по Нижнему Новгороду осуществляется курьерской службой (по конкретному адресу, указанному в заказе), либо самовывозом из нашего пункта выдачи.

Доставка в регионы России осуществляется транспортными компаниями, филиалы которых есть в Нижнем Новгороде.

При получении заказа и оплате товара, клиенту вручаются товарно-сопроводительные документы.

Использование материалов сайта без согласования запрещено.

Достоинства и недостатки

Достоинства трековой системы освещения в интерьере:

  • Манёвренность. Благодаря конструкции вы сможете перемещать светильники по шине, направляя световой поток на нужный предмет. Это позволит создать в интерьере нужные акценты.
  • Эстетическая привлекательность. Система смотрится стильно, оригинально и эффектно, подчёркивая индивидуальность хозяина дома. Благодаря разному дизайну трековых светильников можно подобрать решение практически для любого современного стиля.
  • Безопасность во время использования. Светильники со светодиодными лампами не нагреваются во время работы, что исключает возгорание и другие проблемы.
  • Экономия на электроэнергии. Если установить светодиодные лампочки, потребление электричества существенно сократится.
  • Простая установка и обслуживание. Для организации освещения в интерьере гостиной с помощью трековой системы не нужны специальные навыки. Конструкция состоит из собранных элементов, поэтому монтаж занимает минимум времени.
  • Практичность. Вы с лёгкостью сможете заменить или добавить светильники. Для этого не придётся разбирать всю конструкцию.

У данной системы есть недостатки, один из них — высокая стоимость в сравнении с обычной потолочной люстрой или накладными спотами. Также иногда сложно организовать трековое освещение самостоятельно, поскольку нужно не только рассчитать количество приборов, но и грамотно расположить шинопровод. Ещё один недостаток — система органично сочетается с современным стилем, а вот в классическом интерьере она будет смотреться инородно.

Что такое трековое освещение

Главная особенность трекового (или шинного) освещения – возможность перемещения вдоль стен, потолка. За счет этого создается акцентная подсветка нужных предметов и затемнение ненужных. Очень актуально в музеях, магазинах.

Освещение музея, магазина

В дизайне квартир трековым светом можно:

  • зонировать большие комнаты и визуально делить их по функционалу;
  • подсвечивать рабочие зоны на кухне и других помещениях, где это необходимо;
  • создавать световой акцент на элементах комнаты (подсветить бар или нишу);
  • подсвечивать элементы декора на стенах.

Шинное освещения интерьера квартиры

Подробная инструкция по установке шинопровода к потолку

Подключить шинопровод своими силами, без мастера, несложно. Время, потраченное на организацию такого варианта освещения, с лихвой компенсируется эстетическим эффектом и удобством пользования.

Шинопровод на потолке крепят с помощью:

  • саморезов и дюбелей, если покрытие бетонное или из гипсокартона;
  • подвесов для легких потолочных конструкций типа “армстронг”. Чтоб обойтись без подвесов, используют подложки.

Преимущества и недостатки

Неоспоримым преимуществом таких светильников являются:

компактность

эстетика

Для некоторых эти плюсы с лихвой перекрывают их главные недостатки:

дороговизна фирменных моделей

ну и не стоит забывать про вес отдельных экземпляров вместе с драйверами (от 1 кг и более)

Подключение трековых светильников

Как же они монтируются и подключаются? Для подключения вам понадобится трек, имеющий стандартную длину 1м.

Если он длинее чем необходимо, просто можете отпилить лишнее обычной ножовкой по металлу. Ничего вы при этом не нарушите и не сломаете.

Внутри шинопровода должны быть просверленные отверстия для закрепления на стену или потолок.

Также всю эту конструкцию можно подвесить на тросики. Для этого вам понадобится специальная подвесная скоба.

Только будьте внимательны, не все треки рассчитаны на подвес. Эконом и бюджетные модели из-за хлипкой конструкции и отсутствии дополнительного ребра жесткости, могут быть закреплены только на стене.

Иначе под весом всех светильников шина просто согнется и деформируется.

С одной стороны трека ставится заглушка.

С другой, расположена клеммная колодка.

Если она изначально не смонтирована, ее нужно установить. Для этого снимаете крышку с коннектора и располагаете его рядом с торцом трека так, чтобы совпали маркировочные углубленные полосы.

Затем аккуратно вводите и стыкуете коннектор и трек.

Далее подключаете провода питания 220В. Обычной отверткой откручиваете винты и вставляете жилы.

После чего можно закручивать стопорный винт и фиксировать соединение.

Особенности монтажа

Установка и подключение трековых систем освещения является достаточно простым процессом, который можно осуществить своими руками.

Светильник имеет легкий монтаж благодаря шинопроводу. При этом необходимо заранее определиться с используемым для этого креплением. Ведь для того, чтобы установить трековый прожектор, например, на подвесной потолок потребуется наличие определенных скоб, а подключение светильников на натяжной потолок – специальных цепей или тросов.

Установка данной осветительной системы может быть разделена на такие этапы:

Монтаж самого шинопровода. Здесь есть несколько нюансов. При сборке подвесной системы шинопровод придется смонтировать на полу. Установка накладной либо встроенной трековой системы возможна сразу на потолке. Для нарезки шинопровода, который может быть от 1-го до 4-х метров длиной, можно использовать обычную ножовку. Установка осветительной «базы» может потребовать использование внутренних стыков или поворотных углов (в зависимости от линейности конструкции). Элементы соединяются между собой простым защелкиванием, как показано на схеме ниже.

Если установка шинопровода предполагает использование тросов, то следует позаботиться о специальных скобах, которые служат коннекторами шинопровода с тросами. Троса могут быть длиной от 1-го до 5-ти метров, обрезать их и отрегулировать не составит труда. Подключение накладного трека требует ввинчивания шинопровода к потолку посредством саморезов в заранее сделанные с периодичностью в 20 см разъемы.

Подключение прожекторов. Подключить трековый светильник к уже собранному шинопроводу достаточно легко. Этот процесс заключается в защелкивании самих прожекторов в шинопровод с их последующим закреплением у основания около рейки шинопровода посредством поворотных элементов. Светильник (на адаптере) оснащен переключателем (колесиком или поворотным элементом), воспользоваться которым необходимо, если светильник не загорается при включении системы. Благодаря этому механизму идет подключение прожектора к одной определенной фазе питания (только в 3-х фазных шинопроводах).

Также узнать о том, как подключить осветительный прибор на треке, вы можете в этих видео:

Если планируется установка управляемого шинопровода, предполагающего использование светодиодных трековых ламп с управлением, то монтаж такой системы будет аналогичен обычным 3-фазным и 1-фазным шинопроводам. Однако подключение управляемого трекового освещения требует вывода контроллера. Его рекомендуют подключить к системе сенсорного регулирования уровня освещенности и цветовой температуры света.

Трековый прожектор может стать дополнением и в уже готовых системах. В данном случае требуется лишь объединение шинопроводов 2-х светильников путем их последовательного соединения с последующим подключением к электросети. Схема подключения такой системы предполагает правильное распределение уровня нагрузки между светильниками.

Вот и все, что хотелось рассказать вам об установке и подключении трековых светильников своими руками. Как вы видите, выполнить монтаж не сложно!

Будет интересно прочитать:

  • Как сделать освещение в доме
  • Как меньше платить за свет
  • Монтаж точечных светильников своими руками

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
