Резьбовое соединение труб: виды, параметры, обозначение, таблицы размеров трубной резьбы

Трубные резьбы, применяемые в быту

Отечественными ГОСТ регламентируется два основных вида трубной резьбы: конические и цилиндрические, главное отличие которых состоит в профиле заготовки. В первом случае он конической формы (конусность 1 к 16), во втором типе основанием является цилиндрическая заготовка.

Также известны американские разновидности стандартов трубных дюймовых накаток NPSM и NPT, главное отличие которых – профильный угол в 60 градусов. Отечественный аналог американского стандарта NPT – ГОСТ 6111-52 на коническую резьбу с углом конуса гребня в 60 градусов.

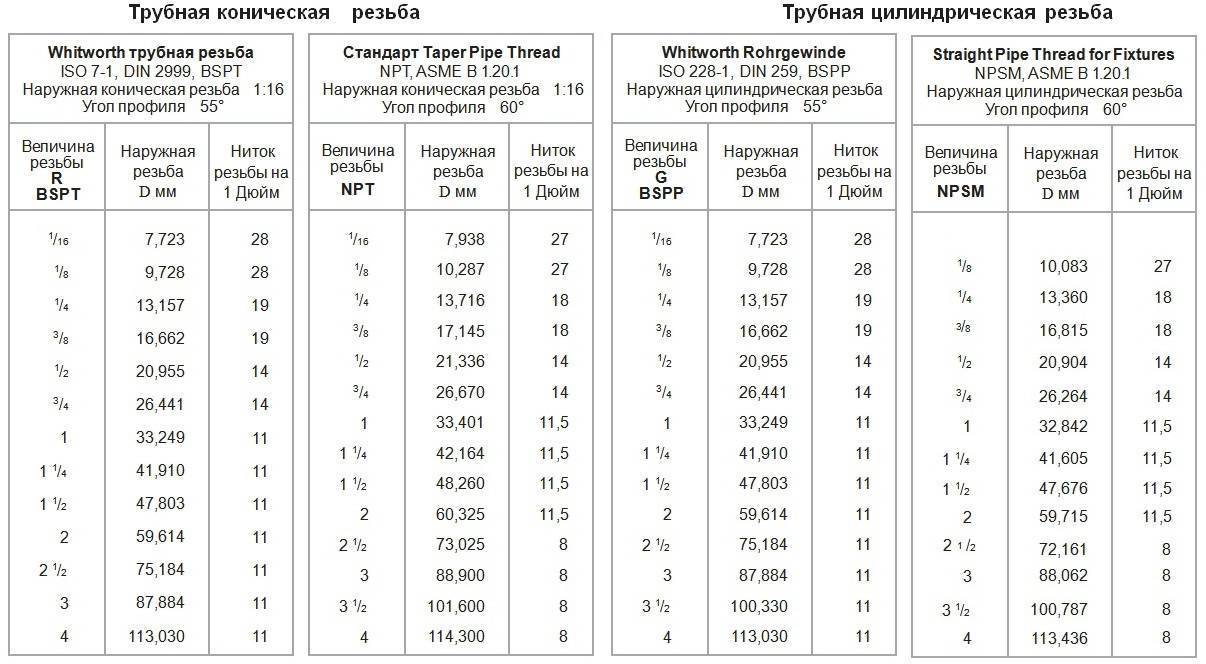

Рис. 3 Таблица резьбы трубной конической

Основные характеристики дюймовой резьбы гост резьба

Размеры резьбы в дюймах и многая другая информация указывается в нормативной документации, которая связана с ГОСТ 6111-52. Как и любая другая резьба, рассматриваемая характеризуется двумя основными параметрами: диаметр наружных витков и их шаг расположения. К их особенностям можно отнести нижеприведенные моменты:

1. Шаг дюймовой резьбы определяет то, на каком расстоянии витки находятся относительно друг друга. Стоит учитывать, что подобный метрический размер определяет то, насколько прочным будет соединение. Некоторые параметры дюймовой резьбы должны оставаться неизменными по всей длине трубы. К примеру, шаг должен оставаться неизменным, так как в противном случае могут возникнуть затруднения с использованием трубы или фитинга.
2. Наружный диаметр измеряется между верхними точками создаваемых гребней. Размеры трубной резьбы в этом случае определить достаточно просто, так как можно использовать обычный измерительный прибор.
3. Внутренний диаметр определить намного проще. Этот показатель характеризуется расстоянием от одной самой нижней точки до другой, расположенной на противоположней стороне трубы.

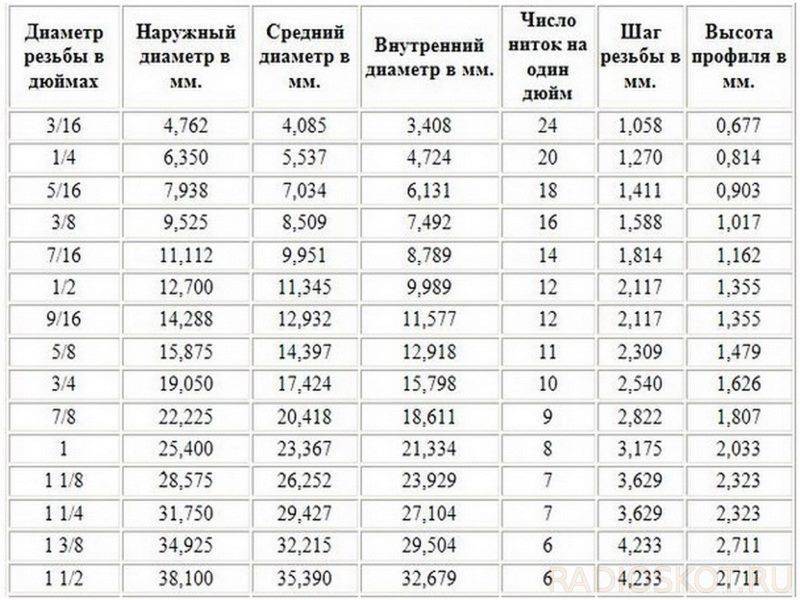

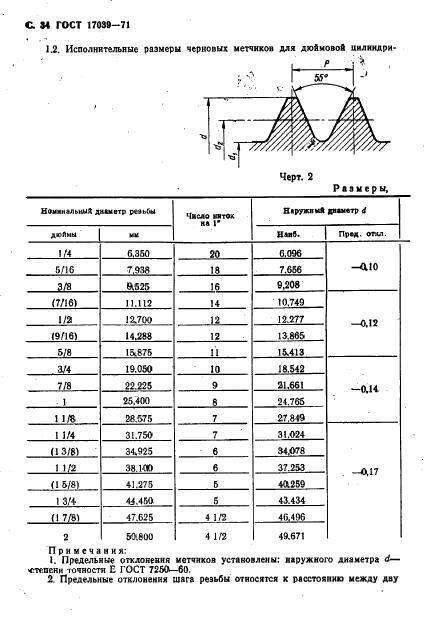

Таблица размеров применяется для соотношения метрического варианта исполнения с дюймовым. Она применяется для подбора трубы и фитингов. В этой таблице указываются диаметры резьбы и другие важные показатели.

Основные параметры дюймовой резьбы

Резьбомер дюймовый позволяет определить основные показатели. Данный инструмент работает по принципу шаблона, когда маркированный резьбомер накручивается. При плавном ходе резьбомера можно с высокой точностью определить типоразмер резьбы.

Типы резьбы

Характеристики резьбы

Резьба как таковая представляет собой последовательность винтовых канавок с постоянной величиной сечения и шага, которые наносятся на поверхности цилиндрической либо же конической формы. Резьба применяется для обустройства резьбовых соединений труб различного назначения.

Резьба характеризуется такими показателями как:

• Единиц измерения диаметра
• Расположение
• Профиль резьбообразующей поверхности
• Направление
• Число заходов резьбы

Трубная резьба представляет собой достаточно обособленную группу стандартов, которые регламентируют параметры соединения с использованием труб из различного материала. Ниже мы рассмотрим несколько типов трубных резьб.

Цилиндрическая трубная резьба

Резьба трубная цилиндрическая Также известна как резьба Витворда. (BritishStandardWhitworth). Данный вид резьбы применяется для цилиндрического резьбового соединения, а также – при соединении внутренней цилиндрической и наружной конической трубной резьбы.

Цилиндрическая резьба

Параметры данного типа резьбы следующие:

• Обозначение формы профиля – резьба дюймовая (профиль резьбы в форме равнобедренного треугольника с верхним углом 55 градусов)
• Наибольший диаметр трубы для резьбового соединения – 6 дюймов

Коническая трубная резьба

Резьба этого типа используется для трубного конического соединения, а также для стыковки внутренней цилиндрической резьбы с наружной конической.

Функцию уплотнения в данном случае использует сама резьба, при этом обязательным является использование герметика.

Двойная коническая резьба

Характеристики резьбы:

• Резьба дюймового типа с конусностью
• Буквенный индекс резьбы указывает не ее тип (R – наружная резьба и Rc – внутренняя резьба, LH – левая резьба)

Резьба круглая (для санитарно-технической арматуры)

Круглая резьба для сантехнической арматуры применяется там, где необходимо обустройство часто разъемных соединений. Благодаря конструктивным особенностям данный тип резьбы отличается длительным сроком службы и высокой сопротивляемостью к нагрузкам (даже весьма значительным).

Круглая резьба используется в таких элементах как:

• Смесители
• Краны
• Вентили
• Шпиндели

Допускается применение данного типа резьбы в элементах, которые работают в загрязненной среде.

Схема круглой резьбы

Резьба NPSM

Данный тип резьбы расшифровывается как National pipe thread и соответствует американскому стандарту трубных резьб NSI/ASME B1.20.1. Резьба NPSM относится к цилиндрическим дюймовым резьбам (профиль резьбы в форме треугольника с углом в 60 градусов) и производится в диапазоне от 1/16 дюйма до 24 дюймов.

Резьба NPSM

Естественно, здесь мы рассмотрели лишь наиболее часто встречающиеся типы трубных резьб. Однако и этой информации будет вполне достаточно для тех, кто будет самостоятельно обустраивать трубные соединения. Ну, а чтобы необходимая информация всегда была под рукой, ниже мы приведем нужный каждому мастеру справочный материал.

Геометрические параметры

Рассмотрим геометрические параметры, которые характеризуют основные элементы резьбы метрического типа.

Номинальный диаметр резьбы обозначается буквами D и d. При этом под буквой D понимают номинальный диаметр наружной резьбы, а под буквой d – аналогичный параметр внутренней. Средний диаметр резьбы в зависимости от ее наружного или внутреннего расположения обозначается буквами D2 и d2. Внутренний диаметр резьбы в зависимости от ее наружного или внутреннего расположения имеет обозначения D1 и d1. Внутренний диаметр болта используется для расчета напряжений, создаваемых в структуре такого крепежного изделия. Шаг резьбы характеризует расстояние между вершинами или впадинами соседних резьбовых витков. Для резьбового элемента одного и того же диаметра различают основной шаг, а также шаг резьбы с уменьшенными геометрическими параметрами

Для обозначения этой важной характеристики используют букву P. Ход резьбы представляет собой расстояние между вершинами или впадинами соседних витков, сформированных одной винтовой поверхностью. Ход резьбы, которая создана одной винтовой поверхностью (однозаходная), равен ее шагу

Ход резьбы, которая создана одной винтовой поверхностью (однозаходная), равен ее шагу

Кроме того, значение, которому соответствует ход резьбы, характеризует величину линейного перемещения резьбового элемента, совершаемого им за один оборот. Такой параметр, как высота треугольника, который формирует профиль резьбовых элементов, обозначается буквой H.

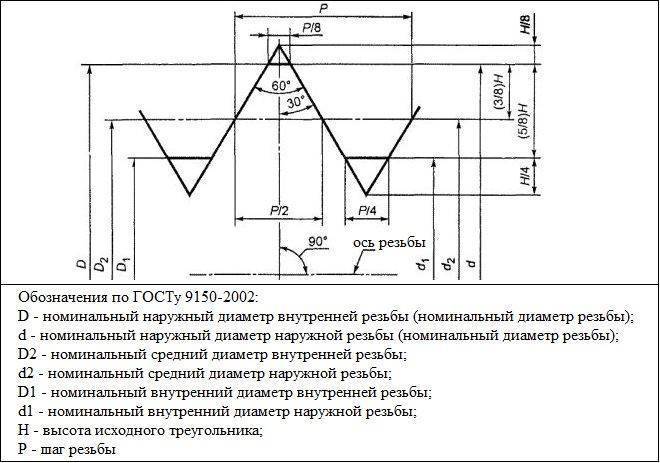

Геометрические параметры основного профиля метрической резьбы

Значения диаметров метрической резьбы (мм)

Полная таблица метрических резьб согласно ГОСТ 24705-2004

ГОСТ 8724

Этот стандарт содержит требования к параметрам шага резьбы и ее диаметра. ГОСТ 8724, действующая редакция которого вступила в силу в 2004 году, является аналогом международного стандарта ISO 261-98. Требования последнего распространяются на метрические резьбы диаметром от 1 до 300 мм. По сравнению с этим документом, ГОСТ 8724 действует для более широкого диапазона диаметров (0,25–600 мм). В настоящий момент актуальна редакция ГОСТа 8724 2002, вступившего в действие в 2004 году вместо ГОСТа 8724 81. Следует иметь в виду, что ГОСТ 8724 регламентирует отдельные параметры метрической резьбы, требования к которой оговаривают и другие стандарты резьб. Удобство использования ГОСТа 8724 2002 (как и других подобных документов) состоит в том, что вся информация в нем содержится в таблицах, в которые включены метрические резьбы с диаметрами, находящимися в вышеуказанном интервале. Требованиям данного стандарта должна соответствовать как левая, так и правая резьба метрического типа.

ГОСТ 24705 2004

Данный стандарт оговаривает, какие должна иметь резьба метрическая основные размеры. ГОСТ 24705 2004 распространяется на все резьбы, требования к которым регламентируются ГОСТом 8724 2002, а также ГОСТом 9150 2002.

ГОСТ 9150

Это нормативный документ, в котором оговорены требования к профилю метрической резьбы. ГОСТ 9150, в частности, содержит данные о том, каким геометрическим параметрам должен соответствовать основной резьбовой профиль различных типоразмеров. Требования ГОСТа 9150, разработанного в 2002 году, как и двух предыдущих стандартов, распространяются на метрические резьбы, витки которых поднимаются слева вверх (правого типа), и на те, винтовая линия которых поднимается влево (левого типа). Положения данного нормативного документа тесно перекликаются с требованиями, которые приводит ГОСТ 16093 (а также ГОСТы 24705 и 8724).

ГОСТ 16093

Данный стандарт оговаривает требования к допускам на метрическую резьбу. Кроме того, ГОСТ 16093 предписывает, как должно осуществляться обозначение резьбы метрического типа. ГОСТ 16093 в последней редакции, которая вступила в действие в 2005 году, включает в себя положения международных стандартов ISO 965-1 и ISO 965-3. Под требования такого нормативного документа, как ГОСТ 16093, подпадает как левая, так и правая резьба.

Основная информация и сферы применения

Чаще всего резьбовое соединение изготавливается в метрической системе. Размеры резьбы могут быть абсолютно разными. Витки наносятся на наружные или внутренние поверхности какого-либо элемента цилиндрической формы. Именно такой вид имеют наиболее распространённые крепёжные детали:

1. Гайки.
2. Шпильки.
3. Болты.
4. Винты и так далее.

Изделия с конической формой с метрическим типом резьбы нужны в тех случаях, когда соединению требуется высокая герметичность. Профиль под углом позволяет не использовать дополнительные уплотнители. Такой вид с успехом себя зарекомендовал во время монтажа трубопроводов, по которым движутся жидкости и газы. Трубная резьба при невысоком давлении среды отлично справляется с задачей без прокладок. Также конический тип применяется при создании крышек для различных ёмкостей для герметизации отверстия.

Существует и менее распространённый тип резьбы. Он называется ленточным (прямоугольным). Такой вид применяется в основном в машиностроении.

Метрический тип соединений имеет ряд таких параметров:

1. Диаметр.
2. Шаг резьбы.
3. Толщина и расположение.
4. Высота.
5. Направление витков.

Чтобы понять, что такое шаг резьбы, достаточно взглянуть на обычный болт (неважно, шестигранная головка или стандартная). Это расстояние между отдельными витками. Есть и другие параметры, благодаря которым метрические соединения подразделяются на виды, имеющие свои условные обозначения из букв и цифр

Есть и другие параметры, благодаря которым метрические соединения подразделяются на виды, имеющие свои условные обозначения из букв и цифр.

Резьбовые соединения получили огромную популярность из-за большого количества преимуществ, среди которых:

1. Надёжность и длительный эксплуатационный срок.
2. Возможность регулировать степень сжатия.
3. Простота конструкции.
4. Фиксация в закрученном положении.

Из недостатков можно выделить неравномерность распределения номинальной нагрузки по всей ширине и длине витков. Если часто разбирать и собирать конструкцию, то это ускоряет износ элементов. Чтобы продлить срок службы, желательно каждый раз снимать фаску на глубину повреждения, но это применимо не во всех случаях. Также детали с разным шагом не подойдут друг к другу.

Классы точности и правила маркировки дюймовой резьбы

Дюймовая резьба по ГОСТу может соответствовать одному из классов точности: 1, 2 или 3. Соседнее место с цифрой, обозначающей класс точности, занимает буква А (соответствует наружной резьбе) или В (внутренней). Отметим, что 1-му классу точности соответствуют самые грубые резьбы, а 3-му самые точные, именно к ним предъявляются наиболее жесткие требования.

Понять, каким параметрам соответствует конкретный резьбовой элемент, необходимо разобраться с обозначениями, которые на него нанесены. В маркировке имеется следующая информация:

1. номинальный размер дюймовой резьбы;
2. число витков на дюйм длины;
3. группа;
4. класс точности.

Маркировка наносится на саму деталь или упаковку с деталями и представляет собой буквенно-числовой код следующего вида T1 T2 X Y1 Y2 — Z.

Этот код расшифровывается следующим образом.

1. Т1 — параметр говорит о категории резьбовой запчасти и может иметь несколько значений: М (метрическая резьба), МК (коническая), Tr (трапециевидная однозаходная), S (упорная однозаходная), G (трубная цилиндрическая).
2. Т2 — обозначает внешний диаметр запчасти, для дюймовых резьб указывается в дюймах.
3. Х — символ-разделитель, который не несет смысловой нагрузки, но обязателен к нанесению по ГОСТу.
4. Y1 — ширина резьбового шага, которая даже на дюймовых резьбах указывается в миллиметрах. В редких случаях параметр может указываться в дюймах, но тогда рядом с числом ставятся две насечки, которые говорят, что перед нами дюймы.
5. Y2 — направление резьбового винта. Есть резьба левая, параметр обозначают как LH. Если правое — его пропускают.
6. — тоже относится к символам-разделителям, который отделяет главную часть кода от параметра Z.
7. Z — параметр, который указывает на класс точности резьбы. Может принимать вид обозначений 4k, 6h, 6E, 8G, 8D и др.

Пример условного обозначения дюймовой резьбы

Расшифровка маркировки дюймовой резьбы

Обозначение дюймовой резьбы в технической документации разберем на примере маркировки G 2” LH-2-40.

• G — показывает, что резьба трубная цилиндрическая.
• Цифра 2 указывает на размер наружного диаметра в дюймах.
• LH — эти буквы говорят о том, что резьба левая.
• Цифра 2 информирует о классе точности.
• Цифра 40 указывает на длину завинчивания.

Трубная цилиндрическая резьба

1. Единица измерений параметров — дюйм.
2. Направление будет левым.
3. Класс точности: Класс А в этом случае повышен, а класс В средний.

Почему измерение происходит в дюймах

Дюймовые размеры пришли к нам от западных производителей, так как требования действующего на постсоветском пространстве ГОСТа сформулированы на базе особой резьбы BSW (British Standart Whitworth либо резьба Витворта). Инженер-конструктор Джозеф Фитворт (1803−1887 год) изобрёл в далёком 1841 году и продемонстрировал такой же винтовой профиль для соединений разъёмного типа, и демонстрировал его как совершенно универсальный, надёжный, а также комфортный для использования.

Такой тип осуществления резьбы применяется как в простых трубах, так и в их элементах и соединениях: контргайках, муфтах, угольниках, тройниках.

В сечении профиля можно увидеть равнобедренный треугольник с общим углом в 55 градусов и закруглениями на вершинах и в самих впадинах контура, которые используются для более высокого герметичного соединения.

Нарезка резьбовых соединений должна осуществляться на размере до 6. Все трубы создаются крупными, для особой надёжности и предотвращения процесса разрыва трубы в соединениях стоит фиксировать дополнительной сваркой.

Условные обозначения в стандарте.

1. Международная: G.
2. Япония: PF.
3. Англия: BSPP.

Указания буквы G, а также диаметр отверстия в проходе будут указываться в виде дюймов. Наружный диаметр непосредственно резьбы в обозначении найти нельзя.

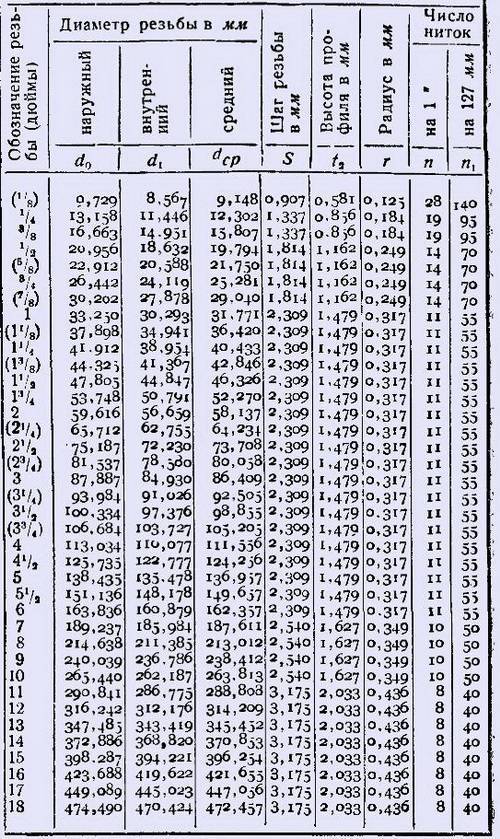

Размеры резьбы трубной дюймовой

G ½ — трубы в виде цилиндра наружного типа, внутренний диаметр отверстия равен ½. Наружный диаметр у такой трубы будет равняться 20,995 мм, число шагов по длине — 25,4 мм, что значит около 14 шагов.

Например:

1. G ½ -В— резьба трубная цилиндрическая, внутренний диаметр отверстия ½ дюйма, класс точности трубы совпадает с отметкой В.
2. G1 ½ LH-B— труба цилиндрического типа, внутренний диаметр отверстия доходит до ½, класс точности В, левая.

Для внутренней цилиндрической трубы стоит использовать отверстие, которое будет полностью соответствовать параметрам.

Как быстро найти шаг в трубе

Можно рассмотреть дополнительные фотографии с англоязычных сайтов, которые смогут наглядно продемонстрировать методику использования и построения конструкции. Трубочная резьба характеризуется в большинстве случаев не общим размером между вершинами профиля, а числом общих витков на 1 дюйм вдоль всей оси поверхности. При помощи простой рулетки, а также линейки прикладываем, отмеряем один дюйм (25,4 мм) и визуально высчитываем количество шагов.

Будет намного проще, если в вашем ящике с инструментами будет находиться резьбомер для дюймового отмера. Таким прибором довольно просто проводить все измерения, но стоит помнить о том, что резьба может различаться углами вершин — 55 и 60 градусов.

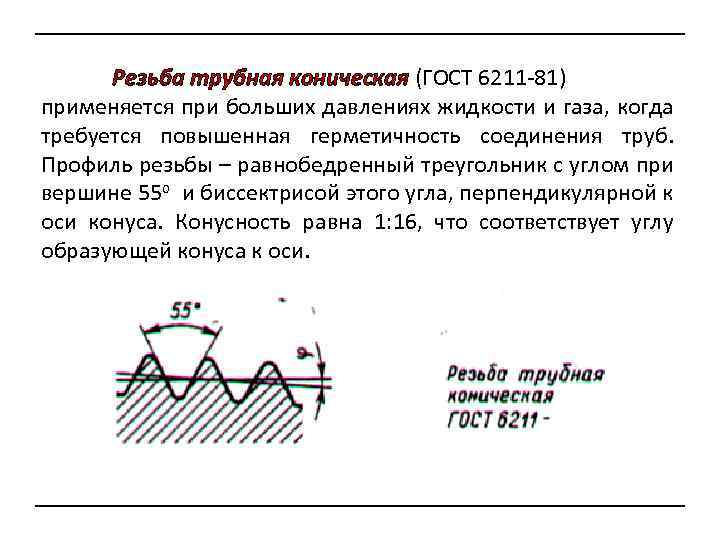

Коническая трубная резьба ГОСТ 6211081

Единица измерения всех параметров в этом случае — дюйм.

Форма такой трубы будет соответствовать профилю трубной цилиндрической вырезки с общим углом в 55 градусов Цельсия.

Главные обозначения:

1. Международная — R
2. Япония — PT.
3. Великобритания BSPT.

Для этого стоит указывать букву R и общий номинальный диаметр Dy. Обозначение в виде буквы характеризует наружный тип резьбы, Rc внутренний, а Rp – внутренний цилиндрический. По такому же аналогу с цилиндрической трубой для левой резьбы стоит применять LH.

Примеры:

R1 ½ -это наружная труба конической вырезки, номинальный диаметр которой равен Dy ½ дюйма.

R1 ½ LH — это наружная коническая труба, номинальный диаметр которой Dy будет равняться ½ дюйма.

1. Дюймовая вырезка конической формы по ГОСТу 6111−52.
2. Единица измерения в этом случае — также дюйм.
3. Происходит его изготовление на поверхности с конусностью 1:16.

Обладает общим углом профиля около 60 градусов. Используется в изготовлении трубопроводов (водяных, воздушных, а также топливных) машин и станков с невысоким давлением при работе. Применение такого вида соединений включает в себя особую герметичность и стопорение резьбы без воздействия дополнительных подручных средств (льняных нитей, а также пряжи с суриком).

Главные обозначения

Первой в названии имеется буква К, а после идёт слово ГОСТ.

Пример: К: ½ ГОСТ 6111–52 .

Расшифровывается такая надпись так: резьба коническая дюймовая с наружным, а также внутренним диаметром в основной плоскости, примерно равной наружному либо внутреннему разъёму трубы цилиндрического типа G ½.

Метрически конический тип вырезки. По ГОСт у 25229 -82.

Единицей измерения в этот раз выступает мм.

Процесс создания трубы происходит на поверхностях с общей конусностью в 1:16.

Применяется во время соединения трубопроводов. Угол в самой вершине витка будет доходить до 60. Главная плоскость смещена, если смотреть на торец.

Геометрические размеры

От перечисленных выше параметров зависят эксплуатационные характеристики. От всех трех диаметров зависит то, какое отверстие нужно делать с помощью сверла при работе с метчиком. От шага и хода – насколько прочно будет происходить завинчивание, чем больше витков, и чем они чаще, тем лучше. Такая работа является более тонкой, поэтому выполнить ее в домашних условиях фактически невозможно, только на специальном оборудовании.

От того, насколько глубокие канавки, зависит прочность соединения. Здесь тоже есть ограничения. Если болтик будет выполнен в миниатюре, то слишком сильный перепад между углублениями и гребнями делать нельзя, это повышает хрупкость.

Угол профиля определяет то, насколько хорошо будет входить передняя часть метчика в материал. Ведь не так просто начать вращения, к тому же сделать это достаточно ровно, без перекосов. Чем мягче материал (например, медь или алюминий), тем лучше происходит вкручивание. Очень важна соразмерность двух элементов, которые приходят во взаимодействие.

Разновидности трубной резьбы и сферы применения отдельных видов

Трубная резьба может быть классифицирована по нескольким показателям:

• виду;
• техническим параметрам.

Отдельные виды трубной резьбы и их особенности

Для соединения труб в систему водоснабжения, отопления и так далее можно использовать следующие виды резьбы:

• цилиндрическую. Применяется для сооружения трубопроводов разного вида бытового и промышленного назначения;
• каноническую. Преимущественно используется при строительстве трубопроводов, проводящих жидкость или газ, которые находятся под высоким давлением. Такая резьба позволяет достичь более герметичного соединения;
• дюймовую.

Дюймовая резьба в последнее время практически не используется. По этой причине рассмотрим более подробно цилиндрический и канонический виды резьбы.

Цилиндрическая резьба (обозначается на схемах буквой G) изготавливается в соответствии с ГОСТ 6357-81 и имеет форму равнобедренного треугольника с углом в 55º при вершине.

Чертеж цилиндрической резьбы в соответствии с ГОСТ

Основными параметрами являются:

• наружный, внутренний и средний диаметр резьбы (d, d1 и d2 соответственно);
• наружный, внутренний и средний диаметры соединительной муфты (D, D1 и D2);
• шаг резьбы (Р);
• высота треугольника и рабочего профиля (Н и Н1);
• радиус закругления (R).

Цилиндрическая резьба нарезается на трубах, диаметр которых находится в пределах 1/16 дюйма (7,723 мм) – 6 дюймов (163,86 мм). Основные размеры труб приведены в таблице:

Типовые размеры резьбы цилиндрической

Дополнительными параметрами, регламентируемыми ГОСТ, являются:

класс точности. Резьба может быть изготовлена с классом точности А (более точный) и В (менее точный);

Для каждого класса точности устанавливаются свои нормы отклонений, допустимые регламентирующим документом.

длина свинчивания. Устанавливаются два значения параметра: N – нормальная длина и L – длинная длина.

Длина свинчивания резьбы по ГОСТ

Все рассмотренные параметры цилиндрической резьбы указываются в маркировке.

Например, G1/2-A-40. Это означает, что цилиндрическая резьба (G) имеет следующие параметры:

• диаметр ½ дюйма;
• класс точности А;
• длину свинчивания L 40 мм. Нормальная длина свинчивания (N) в маркировке не указывается.

Каноническая резьба (маркируется буквой R) изготавливается по ГОСТ 6211-81. Основные отличительные признаки:

• угол вершины треугольника 55º;
• конусность 1:16.

Основные параметры, применяемые при обозначении этой резьбы, полностью соответствуют параметрам, используемым при обозначении цилиндрической.

Чертеж и рабочие параметры канонической резьбы

Диаметр труб, на которых возможна нарезка конической резьбы, составляет от 1/6 дюйма до 6 дюймов, что соответствует 7,723 – 163,83 мм.

Таблица указывает все типовые размеры резьбы конического вида:

Размеры выпускаемой конической резьбы на трубах

В маркировке конической резьбы указываются следующие параметры:

• тип: внутренняя (Rc) или наружная (R);
• диаметр (в дюймах).

Например, R1/2 означает, что наружная коническая резьба диаметром  ½ дюйма.

Параметры трубной резьбы

Дополнительными техническими параметрами трубной резьбы являются:

• единицы измерения;
• направленность.

Трубная резьба может измеряться:

• в дюймах (дюймовая резьба);
• в миллиметрах (метрическая резьба).

Основное отличие метрической резьбы от дюймовой – это угол треугольника, соблюдаемый при нарезке резьбы. Если на дюймовой резьбе угол составляет 55º, то при нарезке метрической резьбы размер угла увеличивается до 60º.

Основные параметры метрической резьбы

Для строительства трубопроводов бытового назначения (системы отопления, водоснабжения или газоснабжения, водоотведения и так далее) используется дюймовая резьба. Метрическая (более точная) резьба преимущественно применяется при строительстве трубопроводов, находящихся под действием вибрации, а также тяжеловесных конструкций.

Если используется метрическая резьба, то в маркировке присутствует буква «М».

Существенное значение при определении резьбы также имеет направление вращения профиля. По данному показателю трубная резьба подразделяется на следующие виды:

• левая;
• правая.

Направленность резьбы

Левая резьба наносится исключительно на трубы при условии, что основная нагрузка, действующая на соединение, направлена в сторону отвинчивания соединительного элемента. В остальных ситуациях используется правая резьба.

На чертежах левая резьба дополнительно маркируется буквами LH.

Таблицы диаметров водопроводных труб

Одной из важнейших характеристик стальной трубы считается ее диаметр (D). На основании этого параметра производятся все требуемые расчеты при проектировании объекта. Как подобрать диаметр, чтобы не ошибиться?

Диаметры металлических труб стандартизированы и должны соответствовать значениям ГОСТа 10704–91.

Условно они разбиты на несколько подгрупп:

• Большие – 508 мм и выше,
• Средние – от 114 до 530 мм,
• Малые – меньше 114 мм.

Классификация

Когда необходимо провести водопровод, устанавливаются обыкновенные трубы, способные выдержать небольшую нагрузку. В частном доме лучше использовать сварные металлические водопроводы. Стоимость таких изделий несколько ниже аналогичных бесшовных. Технические характеристики и свойства такого изделия полностью отвечают всем требованиям прокладки водопровода.

Основные габаритные параметры

В зависимости от этой характеристики и ее числового значения определяется необходимое значение диаметра металлической трубы. Все основные значения регламентируются ГОСТом и соответствующими техническими условиями. В них входят:

• Внутренний D.
• Наружный D. Считается главной габаритной характеристикой в соответствии с ГОСТом.
• Условный D. За основу берется минимальное значение внутреннего диаметра.
• Толщина стенки.
• Номинальный D.

Изделия из металла и их наружные диаметры

Все виды металлических труб изготавливаются на заводе, основываясь на их внешнем диаметре «Dн». Стандартные значения диаметров показаны в нижеприведенной таблице.

В промышленности и строительстве в основном пользуются изделиями, диаметры которых находятся в диапазоне 426–1420 мм. Промежуточные стандартные размеры водопроводных труб берутся из таблицы.

Малый D металлических изделий в основном применяется для прокладки водопроводов в жилых домах.

Средний D металлических трубопроводов используется для прокладки городского водопровода. Такие водопроводные трубы используют промышленные системы, занимающиеся добычей сырой нефти.

Большие размеры стальных трубопроводов нашли применение в создании и прокладке магистральных нефтепроводов. Они же применяются и в газовой индустрии. По таким трубопроводам происходит подача газа в любой уголок планеты.

Внутренний Диаметр

Этот размер металлической трубы (Dвн) может иметь разные значения. Причем значение внешнего D всегда остается неизменным. Чтобы стандартизировать диаметр труб для водопровода, проектировщики пользуются специальным значением, называемым «условным проходом». Такой диаметр имеет свое обозначение Dу.

По сути, условным проходом является минимальное значение внутреннего диаметра данного изделия, округленное до целого числа. Округление всегда выполняется только в сторону максимального значения. Значение условного D регламентируется ГОСТом 355–52.

Для расчета внутреннего D пользуются специальной формулой:

Dвн = Dн – 2S.

Внутренние диаметры стальных изделий находятся в диапазоне от 6 до 200 миллиметров. Все промежуточные значения показаны в соответствующей таблице.

Диаметр металлических труб измеряется также в дюймах, который равен 25,4 миллиметра. В ниже приведенной таблице показаны значения диаметров изделий как в дюймах, так и в миллиметрах.

Пластиковые

В наше время альтернативой металлическим трубам стали их пластиковые аналоги. Причем их размеры имеют больше разброс. Материалом для такого изделия служит:

Каждый производитель таких труб сам устанавливает свою размерную сетку. Поэтому если изготавливается одна система, желательно использовать детали одного и того же производителя.

Безусловно, расхождения обязательно будут, но они будут минимальными, и не вызовут особых трудностей у хорошего мастера. Если у человека мало опыта, ему придется приложить некоторые усилия, чтобы подогнать все размеры.

Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.

Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.

Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.

Такие изделия применяются для монтажа водопровода вне здания. В жилых помещениях чугунный водопровод устанавливается крайне редко. Этот материал обладает высокой прочностью, но повышенной хрупкостью. Его основным недостатком считается большой вес, высокая стоимость. Эксплуатация таких чугунных изделий рассчитана на долгие годы.

Чтобы сравнить размеры чугунных водопроводных изделий, ниже показана таблица, в которой приведены размеры чугунной трубы класса «А».

Соотношение размеров в миллиметрах и дюймах

Производство труб, фитингов, запорной арматуры для большинства трубопроводов подчиняется отраслевым стандартам. За основу взята не метрическая, а дюймовая система исчисления. Резьбы также попадают под это определение. Шаровой кран либо имеет на корпусе соответствующее обозначение, либо на упаковке. Однако этот вопрос подлежит разъяснению. Если кран дюймовый, то при измерении размера 25, 4 мм найти не удастся. Так диаметр наружной резьбы будет равен 33, 5 мм. Дюймовая система основана на условном внутреннем проходе в 1″. В отличие от метрического метода определения, где все логично и понятно «имперский» вариант основан на иных принципах.

Прежде всего, следует помнить, что ни по диаметру, ни по шагу, соединения метрические и дюймовые не заменяются взаимно, поскольку даже угол профиля у них другой. Кран или фитинг надежно будет зафиксирован только соединением, принятым на международном уровне в этой сфере. Не вдаваясь в историю и подробности эволюции, следует просто принять систему за данность, поскольку других стандартов, за редким исключением для специализированных трубопроводов нет. Покупая кран или другое устройство можно услышать не дюймовые, а метрические обозначения диаметров. Однако это также условно. Соотношение систем измерения показаны в следующей таблице:

Заводского обозначения на корпусе шаровой кран может не иметь, но легко пользуясь этой таблицей, определить под какую трубу он подойдет. Достаточно иметь под рукой линейку или рулетку с миллиметровыми делениями. Базовым значением считается наружное значение. Внутренний диаметр будет немного больше значения условного прохода. Например, кран 1/2″ будет не 15 мм, а около 17 мм.

Виды трубной резьбы

Итак, что же такое трубная резьба. Это та, которая имеет канавки особого профиля. В ее основе треугольник с вершиной 55° и скругленные вершины. Условное обозначение — G, после чего указывается условный проход трубы в дюймах. То есть, на чертежах ставят G 1 1/2″. Это и будет означать, что соединение резьбовое, резьба трубная с диаметром условного прохода 1 1/2 дюйма.

Как обозначается трубная резьба на чертежах? Буквой G и цифрами. Цифра — диаметр условного прохода трубы

Цилиндрическая трубная резьба: особенности, обозначение, размеры

Цилиндрическая трубная резьба описана в ГОСТ 6357-81. Она наносится на наружную или внутреннюю часть трубы. Стандарт также допускает соединение наружной конической и внутренней цилиндрической. Вообще, резьба должна быть выполнена с закруглениями, радиус которых тоже прописан. Однако под соединение цилиндрических деталей допускается прямой срез вершин треугольника (но не для соединения с конической резьбой).

Профиль цилиндрической трубной резьбы

Далее размеры. Цилиндрическая трубная резьба может быть наружной и внутренней. Характеризуются они тремя диаметрами: наружным, внутренним и средним. А еще рабочей высотой профиля, диаметром скругления и шагом. Диаметры и количество витков приведены в таблице.

Ряд 1	Ряд 2			D = d	D1 = d1	D2 = d2
1/16 »		0,907	28	7,723	7,142	6,561
1/8″		9.728	9.147	8,566
1/4″		1,337	19	13,15	12,301	11,445
3/8″		16,662	15,806	14,950
1/2″		1,814	14	20,955	19,793	18,631
3/4″		22,911	21,749	20,587
	5/8″	26,441	25,279	24,117
	7/8″	30,201	29,039	27,877
1″		2,309	11	33,249	31,770	30,291
	1 1/8″	37,897	36,418	34,939
1 1/4″		41,910	40,431	38,952
	1 3/8″	44,323	42,844	41,365
1 1/2		47,803	46,324	44,845
	1 3/4″	53,746	52,267	50,788
2″		59,614	58,135	56,656
	2 1/4″	65,710	64,231	62,752
2 1/2″		75,184	73,705	72,226
	2 3/4″	81,534	80,055	78,576
3″		87,884	85,405	84,926
	3 1/4″	93,980	92,501	91,022
3 1/2″		100,330	98,851	97,372
	3 3/4″	106.680	105,201	103,722
4″		113.030	111.551	110.072
	4 1/2″	125,730	124,251	122,772
5″		138,430	136,951	135,472
	5 1/2″	151,130	149,561	148,172
6″		163,830	162,351	160,872

По таблице, вроде вопросов быть не должно. Стоит только упомянуть, что при наличии выбора, стоит выбирать размеры из ряда 1. Шаг резьбы и количество витков — одинаковые для нескольких диаметров труб. Недостающие параметры — рабочую высоту профиля и диаметры скругления, берем из второй таблицы.

Рабочая высота профиля и диаметры скруглений для трубной цилиндрической резьбы

Обозначается цилиндрическая трубная резьба латинской буквой G, за которой проставлен диаметр условного прохода трубы в дюймах. Например: G 1/2″,  G 2″ и т.д. Далее указывается:

• Если резьба левая, проставляются буквы LH, если правая ничего не ставят.
• Класс точности — A или B (у А меньше допустимые отклонения) ставят через дефис. Например, G 1 1/8″ — A или G 2″ LH — B. Второе — левая резьба с классом точности B.
• Затем прописывают длину свинчивания (длина участка в миллиметрах, на который наносится резьба). G 5/8″ — A — 40.

Если описывается соединение — труба/муфта, например, — класс точности указывается для обеих деталей. Например, G 2 3/4″ — A/A или G 1″ — B/A. Сперва указывается класс точности резьбы трубы, затем муфты или устанавливаемого устройства.

Коническая трубная резьба: особенности, таблица размеров, обозначение

Этот вид резьбовых соединений применяется там, где необходима высокая надежность соединения. Коническая трубная резьба отличается тем, что наносится на конус. Профиль ее при этом остается точно таким же, но добавляются две величины — рабочая длина резьбы l1 и l2 — длина от торца до основной плоскости. Эти столбцы добавлены в таблицу.

Трубная коническая резьба: профиль, основные размеры

			D = d	D1 = d1	D2 = d2	l1	l2
1/16 »	0,907	28	7,723	7,142	6,561	6,5	4,0
1/8″	9.728	9.147	8,566
1/4″	1,337	19	13,15	12,301	11,445	9,7	6,0
3/8″	16,662	15,806	14,950	10,1	6,4
1/2″	1,814	14	20,955	19,793	18,631	13,2	8,2
3/4″	26.441	25.279	24.117	14.5	9.5
1″	2,309	11	33,249	31,770	30,291	16.8	10.4
1 1/4″	41,910	40,431	38,952	19.1	12.7
1 1/2″	47,803	46,324	44,845	19.1	12.7
2″	59,614	58,135	56,656	23.4	15.9
2 1/2″	75,184	73,705	72,226	26.7	17.5
3″	87,884	85,405	84,926	29.8	20.6
3 1/2″	100,330	98,851	97,372	31.4	22.2
4″	113.030	111.551	110.072	35.8	25.4
5″	138,430	136,951	135,472	40,1	28,6
6″	163,830	162,351	160,872	40,1	28,6

Обозначается цилиндрическая резьба буквой R с индексами, которые обозначают тип поверхности:

• Просто R для наружной конической резьбы.
• Rc — коническая внутренняя.
• Rp — цилиндрическая внутренняя.

После букв ставится условный размер трубы в дюймах, затем, если нанесение левостороннее, добавляют LH. Например, R 3/4, R2 1/2 LH. При описании резьбовых соединений, обозначения пишут в виде дроби. Обычно в числителе наружная, в знаменателе внутренняя. Например, Rc/R 3/8.
