Как выполняется монтаж водопроводной муфты

Коротко о главном

1. Полиэтиленовые патрубки соединяются посредством:

  • электрофузионных муфт, требующих наличия специальной сварочной установки, и компрессионных фитингов – для малых диаметров;
  • сварных и литых переходников, для установки которых необходимо наличие аппарата стыковой сварки с гидравлическим приспособлением, и фланцевых адаптеров или втулок с буртом и фланцем – для больших диаметров.

2. Металлопластиковые трубы объединяются с помощью наиболее доступных обжимных муфт, надежных пресс-фитингов и простых самофиксирующихся переходников (пуш-фитинги).

Трубы из сшитого полиэтилена соединяются посредством разъемных и менее надежных компрессионных переходников и прочных напрессовочных муфт с накидными гильзами из полипропилена или латуни.

3. Разъемная, как и неразъемная соединительная муфта для полипропиленовых водопроводных труб, монтируется с помощью паяльной станции. Перед пайкой армированных алюминием PP труб необходимо удалить слой Al в месте крепления.

4. Электрофузионные седелки, монолитные переходники «ПЭ-сталь» разработанные для полиэтиленового класса и комбинированные муфты с резьбовыми поверхностями или накидными гайками позволяют организовывать соединения между пластиковыми трубами различного структурного класса и железными аналогами.

Преимущества компрессионных изделий

Существуют разные виды фитингов. Такие переходные элементы делятся на типы по способу установки и материалам изготовления. Некоторые изделия даже позволяют соединить трубы разного диаметра.

В сантехнике нередко применяются компрессионная муфта. Такая безрезьбовая соединительная деталь используется в том случае, если на трубке нет или повреждена резьба, и ее нарезание бессмысленно. Такой тип соединения отличается своей универсальностью. Изделия обладают рядом преимуществ перед другими типами. Поэтому их часто выбирают непрофессионалы.

Основные преимущества:

  1. Изделия представлены в большом количестве видов. Это позволит выбрать подходящий элемент для системы с любыми нюансами.
  2. Некоторые фитинги могут соединить трубопроводы разного диаметра. Это позволяет использовать их как переходник.
  3. Если на одной трубе повредилась резьба, а остальные в порядке, то компрессионный элемент поможет решить эту проблему. Такое изделие может иметь резьбу лишь на одной стороне.
  4. Простота монтажа. Такая трубная сантехническая установка может быть выполнена своими руками.
  5. Изделие в случае необходимости очень просто разобрать. Поэтому их легко ремонтировать.

При покупке соединительную муфту следует осмотреть на целостность

Установка компрессионной муфты очень проста, можно сделать это своими руками:

  1. Если резьба есть, но она испорчена, то участок с ней необходимо срезать. Инструмент для этого выбирается в зависимости от материала труб.
  2. В месте, где будут соединяться трубы, нужно их зачистить. Удалите краску, пыль и ржавчину.
  3. Теперь надеваются детали. Это происходит в следующем порядке: накидная гайка, обжимная деталь, резиновая деталь, муфта. Причем последнюю не вдавливают полностью, а оставляют зазор в полсантиметра.
  4. Теперь необходимо закрутить ключом накидную гайку.

После проведенных работ необходимо проверить соединение на возможность протечки. Если трубы текут, значит, технология была нарушена, или попались бракованные элементы.

Запорные элементы. Принципы и устройство

Водопроводные краны выпускаются с разной конфигурацией запорного элемента: шаровая, клапанная, пробковая и клиновая конструкция.

Шаровый вентиль

Шаровой называется арматура, запорный орган которой имеет сферическую поверхность.

Её конструкция состоит из следующих элементов:

  1. корпуса. Он может быть выполнен в цельносварном или разборном варианте. Вентили с цельным корпусом меньше весят, дешевле, но не подлежат ремонту. Разборные изделия имеют более сложную конструкцию, дороже стоят, но могут ремонтироваться;
  2. запора в форме металлического шара. Имеет проходное отверстие сечением, меньшим или равным номинальному диаметру вентиля, может быть плавающим или фиксированным;
  3. подвижного шпинделя, осуществляющего поворот запирающей детали;
  4. ручки съёмного типа;
  5. торцевых фторопластовых колец, обеспечивающих герметичность соединения корпуса и полированного шара.

Шаровый затвор имеет сквозное отверстие, ось которого параллельна направлению транспортируемой жидкости. Шток жёстко закреплён, и вместе с шаром образует вращающуюся ось, которая при закрытии клапана находится в перпендикулярном положении относительно направления движения водного потока. При повороте штока на 90º оси отверстия шара и потока воды совпадают и происходит подача воды.

Клапанный

В состав запорного узла клапанного вентиля входит резьбовой шток и поршень(клапан). Сечение поршня соответствует диаметру пропускного отверстия в корпусе изделия. При изменении положения клапана происходит его ввинчивание в посадочную гайку, и как следствие перекрытие потока движущейся среды.

Клиновой

Клиновым называется вентиль для воды, подвижная деталь затвора которого имеет форму сужающейся к концу пластины(клина).

При повороте ручки в положение «закрыто», клин плотно прижимается к седлу в горизонтальных плоскостях параллельных направлению потока, который в этот момент вынужден дважды изгибаться под прямым углом.

Пробковый

У пробкового вентиля перекрытие потока осуществляется пробкой в форме конуса, прикреплённой к штоку. Под воздействием рукоятки опускается шток и пробка входит в проходное отверстие, плотно его перекрывая.

Червячный

Прокладка из эластомера плотно прижимается к седлу под воздействием механизма червячного типа, который приводится в действие с помощью ручки — маховика.

Керамический

Внутри корпуса такого вентиля расположены две пластины с отверстиями продолговатой формы. Одна из них зафиксирована неподвижно в полости корпуса, другая прикреплена к шпинделю. При повороте ручки происходит смещение подвижной пластины до тех пор, пока их отверстия не совпадут и откроется проход для движения потока воды.

Вентили с электрическим приводом

Запорная арматура, оснащённая электроприводом, устанавливается в основном на магистральных трубопроводах большого диаметра.

Они управляются в автоматическом режиме дистанционно, могут также настраиваться на ручное управление с помощью штурвала. Электропривод состоит из двух основных узлов — двигателя и редуктора, для удалённого контроля оснащается указателями и датчиками положения запорного органа, для предупреждения перегрузок — специальными ограничителями. Для крепления к вентилю применяется фланцевый или муфтовый тип соединения.

Особенности установки

Технические требования к муфтам различаются в зависимости от предназначения устройств. Однако существуют и общие условия, выполнение которых обязательно в любом случае:

  • герметичность соединения;
  • влагоустойчивость материала и участков стыковки;
  • высокая прочность, способность противостоять механическим нагрузкам;
  • устойчивость корпуса к воздействию агрессивных внешних сред.

В наибольшей степени указанным требованиям соответствуют два типа муфт — термоусадочные и холодной усадки. Их характеризуют универсальность, совместимость с любыми видами изоляционных материалов. Поэтому в качестве примера далее будет рассмотрена установка термоусадочной муфты.

Что из себя представляет трубная соединительная муфта

Конструкция была частично заимствована у компрессионных фитингов для пластиковых трубопроводов. Соединение элементов трубопровода происходит за счет зажимного резинового уплотнения и разрывного обжимного кольца. Такая система способна выдерживать давление до 15 Атм., но имеет максимальный порог температуры воздействия до +85°С.

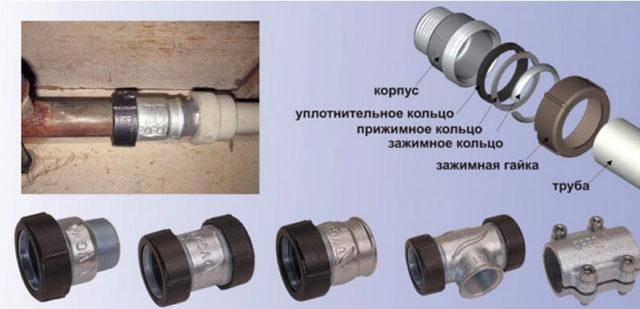

Обжимная муфта для стальных трубопроводов состоит из следующих элементов:

  • Штуцер (одно или двухсторонний). В него устанавливается патрубок магистрали.
  • Дополнительно имеет уплотнительный конус, прижимное кольцо.
  • Накидная гайка, обжимное кольцо. Монтируются на стальную трубу, необходимы для формирования герметичного соединения.

Закручивая последнее происходит герметизация соединения за счет сдавливания уплотнительного конуса прижимным кольцом. Это соединение не является неразъемным, в дальнейшем его можно демонтировать.

Фитинг: это что такое для труб в сантехнике, виды детали для соединения Любой трубопровод, даже небольшой длины, редко бывает прямым (впрочем, и тогда к нему необходимо подключать какую-то арматуру: краны или вентили). При изменяющихся диаметрах и осях труб необходимость…

Важно: применение подобных муфт возможно только для трубопроводов с правильной геометрией. Если на патрубке есть неровности или большой слой краски (грязи), не произойдет герметизация системы

Как выбрать кран

Для того чтобы выбранная модель прослужила Вам долго, нужно уделять особое внимание ряду факторов при подборе запорной арматуры:

  1. Кран должен иметь достаточную толщину носика, в противном случае он начнет протекать уже после года использования;
  2. Обязательно читайте инструкцию производителя, где указано техническое назначение крана. Не все сенсорные и термостатические модели подходят для душа, а некоторые рычажные – для раковины;
  3. Если прокладки выполнены из резины, то несколько раз в год нужно будет проводить плановый ремонт – менять их. Модели с пластиковыми прокладками несколько дороже, но зато не требуют частого вмешательства;
  4. Бесконтактные краны имеют один недостаток – их устройство нуждается в питании управляющей схемы. Её можно подключить через проводку, розетку или к переносному аккумулятору. Заранее учитывайте эти особенности сенсорных смесителей.

Фитинги ПНД для водоснабжения

Для сборки системы внутреннего водоснабжения сантехнический рынок предлагает широкий ассортимент ПВХ-труб и фитингов для водопровода.

Название ПНД взято от способа изготовления, к давлению в трубопроводах отношения не имеет. Поэтому для обустройства систем, работающих при повышенном давлении, подбирают армированные изделия с утолщенными стенками.

Пластиковые фитинги для водопроводных труб хорошо зарекомендовали себя при работе с перепадами температуры, внутрисистемного давления. Обладают высокой коррозионной устойчивостью.

Виды фитингов ПНД:

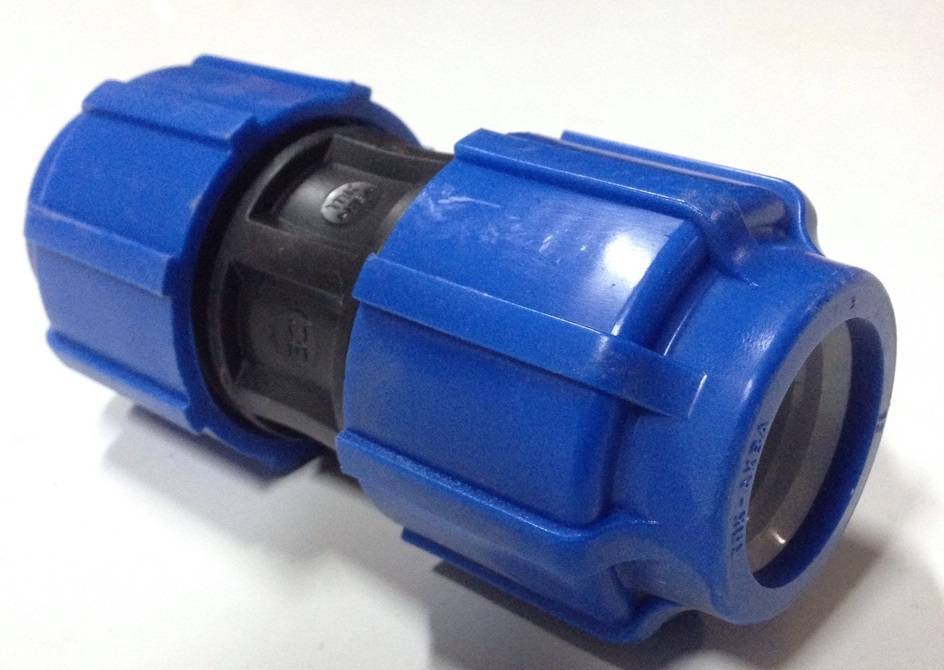

  1. Компрессионные. При монтаже зажимается гайкой фиксирующее кольцо. Используются при сборке трубопровода из металлопластика на открытых участках внутри помещения.
  2. Сварные. Специальным паяльником расплавляется наружная поверхность трубы, внутренняя — фитинга, и детали стыкуются. После остывания получается монолитное соединение.
  3. Комбинированные. С одной стороны сварное соединение, с другой — резьбовое. Предназначены чтобы подключать сантехнические устройства.
  4. Клеевые. На места стыковки наносится специальный клей на основе дихлорэтана, растворяющий поверхность пластика. Детали стыкуются. После застывания место соединения аналогично сварному.
  5. Пресс-фитинги. Концы детали обжимаются специальным электрическим или пневматическим инструментом.

Муфты для труб из ПВХ

В большом ассортименте ПВХ-фитингов муфта — одна из самых востребованных деталей. По своему назначению их можно разделить на 2 вида:

  • муфты для соединения труб;
  • муфты защитные.

При монтаже, а также ремонте водопроводных магистралей используют муфты с закладными нагревателями. Подготовленные концы вставляются в муфту. К контактам подключается специальный силовой трансформатор.

Детали нагреваются до температуры плавления. При нагревании стыкующиеся поверхности плотно прижимаются между собой, происходит сваривание узла.

Компрессионные муфты снабжены внутренней или наружной резьбой. Элементы стыковочного узла крепятся с помощью крышки-гайки. Герметичность обеспечивает уплотнительное кольцо.

Для чего нужны американка и вентили

Американка — это разъемное муфтовое соединение, состоящее из двух частей. На одной половине нарезана резьба, а на второй — накидная гайка. Обе половины соединяющихся элементов стягиваются гайкой. Между ними ставится прокладка, обеспечивающая плотность соединения.

Преимущества:

  • удобство, простота монтажа;
  • качество соединения;
  • возможность быстрого демонтажа для прочистки загрязненного участка или замены;
  • возможность многократно монтировать стыковочный узел;
  • удобство подключения дополнительных элементов к системе водоснабжения.

Недостаток один — высокая себестоимость изготовления.

Американки выпускаются с плоским и конусным разъемом, могут быть прямыми и угловыми с разными углами отвода.

Вентили являются элементами запорной арматуры трубопроводов. Служат для подачи воды или ее отключения в систему водоснабжения. Дают возможность контролировать давление путем большего или меньшего открытия клапана, заслонки.

При возникновении аварийной ситуации можно останавливать отдельные участки на ремонт, для устранения дефектов.

Заглушки для труб ПВХ

Заглушки — это детали специального оборудования трубопроводов. Их основное назначение — перекрытие подачи воды. Установив заглушку на отдельном участке, можно заниматься его ремонтом. Основная магистраль будет находиться в работе.

Заглушки бывают пластиковыми, металлическими и резиновыми.

Крестовины для труб ПВХ

При сборке системы водоснабжения крестовины устанавливаются в местах разветвления трубопровода, а также при стыковке труб в разных уровнях.

Крестовины могут быть одного диаметра и с переходом на другие размеры.

Обводы для труб ПВХ

Бывают ситуации, когда на линии прокладки трубопровода возникает необходимость обвода какого-либо элемента. Делается это подбором нужных фитингов — уголков, муфт, переходников.

Разновидности по материалу

По виду материала соединяемых труб муфты подразделяются на следующие разновидности:

  • Стальные.
  • Чугунные.
  • Медные.
  • Пластиковые и полимерные.

Разберем особенности каждой из них более детально.

Для стальных труб

Стальные водопроводы наиболее популярны в частном домохозяйстве. Поэтому и фитинги рассматриваемого типа для них также весьма распространены. Они разделяются на две основные разновидности:

Резьбовые.

Представляют собой по сути стальной цилиндр с резьбовой нарезкой с внутренней стороны. Монтаж труб осуществляется путем накручивания с обеих сторон муфты. Главное преимущество такого стыка – высокая механическая прочность, а значит, и надежность, и долговечность. Однако имеется и существенный недостаток – ввиду подверженности коррозии резьба может приржаветь и стать неразъемной.

Стальные резьбовые муфты Источник prom.st

Это особенно актуально для водопровода холодной воды. Постоянно образуемый конденсат медленно, но верно вносит свой вклад в коррозионные процессы. Избежать этого можно, если вместо чисто стальных изделий применять аналоги из латуни или чугуна. Их преимущество в лучшей защите от ржавления, легкости монтажа, универсальности и доступной стоимости.

Компрессионные.

Предназначается прежде всего для таких случаев, когда соединяемые отрезки трубопровода не имеют резьбу, либо она испорчена, либо нарезать ее не представляется возможным. Компрессионная муфта для стальной трубы при грамотной установке позволяет достичь высокой степени герметичности стыка.

Характерной их чертой является большая вариативность комбинаций выполняемых соединений – внутренняя или наружная резьба, возможность стыковки трубопроводных участков из различных материалов и диаметров, а также подсоединение кранов, клапанов и прочих узлов.

Главные плюсы:

  1. Создание разъемного соединения, при необходимости позволяющего легко заменить какой-либо элемент.
  2. Стыковка металлических труб без резьбы.
  3. Универсальность.

Металлические соединительные компрессионные муфты Источник alicdn.com Однако есть у них и минусы – при установке обязательна предварительная зачистка краев от ржавчины или краски. Кроме того, на их основе невозможно создать максимально прочную стыковку. Поэтому в большинстве случаев они применяются для временного соединения.

Для чугунных труб

Трубопроводы на базе чугуна до сих пор не потеряли актуальности при обустройстве частной автономной системы канализации – они прочны, долговечны и не подвержены коррозии. Однако ввиду специфики материала выполнять стыковку таких металлических труб лучше всего следующими соединительными муфтами:

  • Надвижные. Для установки применяется скрытая технология. Разъединение в последующем будет невозможно.
  • Свертные для ремонта. Состоят из двух частей с резиновой прокладкой внутри. Соединяются посредством хомутов. Применяются для участков магистрали, требующих частого ремонта.
  • Пластиковые. Отличаются от других тем, что могут применяться многоразово.

Муфта свертного типа из чугуна для ремонта трубопроводов Источник g-v-k.ru Для стыковки чугунных труб хорошо подходят резиновые уплотнители, а также проверенный временем способ соединения под чеканку.

Для медных труб

Муфты, специально предназначенные для стыковки медных труб, наиболее надежны, долговечны и прочны, но при этом и дороже по сравнению с аналогами. По особенностям монтажа они подразделяются на 4 основных типа:

  1. На резьбе.
  2. Компрессионные.
  3. Капиллярные.
  4. Пресс-фитинги.

Обязательное условие долгосрочной безаварийной работы медных трубопроводов – медная основа фитинга. Муфты из других материалов также могут быть использованы, но только как временная альтернатива, пока не будут установлены соответствующие соединители из меди.

Медная муфта для соединения труб Источник cloudinary.com

Что такое сгон

Как соединить две трубы на длинной резьбе? Для этого применяют сгоны – короткие отрезки труб от 110 миллиметров. На одном конце сгона резьба короткая для стыковки труб муфтой, на другой стороне длина резьбы намного больше. На длинную резьбу присоединяется муфта с контргайкой. Резьба большей величины дает возможность регулировать длину всей трубы.

Сгоны можно применять при замене вышедших из строя участков водопровода. Чтобы отсоединить трубу, соединительный элемент и контргайка сгоняются на удлиненную резьбу.

Стальные сгоны размером до 110 миллиметров применяются для труб диаметром 15 и 20 мм; для изделий диаметром 25 и 32 мм изготавливаются сгоны длиной 130 мм; при диаметре 38-50 мм нужны будут отрезки труб длиной в 150 мм. Сгон, длина которого доходит до 300 мм, можно применить при установке стояков в отопительной системе, длиной 130 мм и диаметром 15-20 мм – как компенсирующий сгон.

У нагревательных приборов устанавливают отрезок трубы длиной 140 мм, диаметром в 25 и 32 мм. Для водопроводных рассматривали в статье

Соединение сгона происходит так — на длинную резьбу наворачивают контргайку и муфту. Свинчивая деталь с длинной резьбы, используя уплотнительную нить, ее наворачивают до упора короткой резьбы. Затем у торца муфты по резьбе наматывают сплетенную в жгутик уплотнительную прядь и вплотную подгоняют к муфте контргайку. Жгутик ложится в фаску муфты, не давая просачиваться пару или воде по резьбе.

Если муфта оказалась без фаски, уплотнительный жгутик может быть выдавлен контргайкой, и плотность соединения будет нарушена. По окончании работ места стыковки труб зачищают ножовочным полотном от выступающего уплотнителя.

Асбестовый уплотнитель со льном наворачивают от сбега к началу резьбы, чтобы плотнее уложить материал на резьбу и удержать при навинчивании муфты. В настоящее время для уплотнения соединения вместо льна, олифы и сурика используют ленту ФУМ толщиной 0,8 — 12 миллиметров и шириной 10 – 15 миллиметров.

При укладывании ленты ФУМ, резьбу сначала очищают от возможного загрязнения. После этого на резьбу наворачивают арматуру или фитинг. Если диаметр трубы составляет 15 — 20 миллиметров, то ленту нужно наматывать в три слоя и в четыре слоя — при диаметре 25-32 мм. При установке сгонов между муфтой и контргайкой накладывают трехслойный жгут из ленты ФУМ.

Устройство и принцип работы некоторых муфт

Примером нерасцепляемых муфт являются так называемые глухие муфты. По характеру работы их относят к жестким муфтам. Глухие муфты соединяют соосные валы в одну жесткую линию. Наиболее распространенными глухими муфтами являются втулочные и фланцевые муфты.

Рис. 32. Втулочные муфты: а – крепление втулки 1 штифтами 2; б – крепление втулки 1 шпонками 3 и фиксация винтом 2

Втулочная муфта представляет собой втулку, надеваемую на концы валов и закрепляемую на них штифтами (рис. 32 а), шпонками (рис. 32 б) или шлицами. Эти втулки имеют простую конструкцию, малые габариты и низкую стоимость. Прочность таких муфт определяется прочностью штифтов и шпонок.

Фланцевая муфта (рис. 33) состоит из двух полумуфт с фланцами, стянутыми болтами. Фланцевые муфты могут передавать большие моменты, достаточно надежны в работе.

Жесткие компенсирующие муфты предназначены для соединения валов с компенсацией различного рода смещений (рис. 34 а — радиальных, б — осевых, в — угловых), появляющихся вследствие неточности изготовления и монтажа.

В качестве примера таких муфт рассмотрим зубчатую компенсирующую муфту. Она состоит (рис. 35) из двух обойм 1 с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок 2, насаживаемых на концы валов. Обоймы соединены между собой болтами.

Рис. 35 Зубчатая муфта

Основная часть упругих муфт — упругий элемент (неметаллический или металлический), смягчающий толчки и удары, защищающий от крутильных колебаний.

Наиболее широко применяемая упругаявтулочно-пальцевая муфта (МУВП) состоит из двух полумуфт (рис. 36), в одной из которых в конических отверстиях закреплены соединенные пальцы с надетыми гофрированными резиновыми втулками.

Рис. 36. Втулочно-пальцевая Рис. 37. Муфта упругая с

муфта торообразной оболочкой

Упругая муфта с горообразной оболочкой состоит из двух полумуфт (рис. 37), упругой оболочки, по форме напоминающий автомобильную шину, и двух колец, зажимающих с помощью винтов оболочку. Эта муфта обладает высокими упругими и демпфирующими свойствами, обеспечивает шумо- и электроизоляцию узлов привода.

Примером сцепных (управляемых) муфт могут служить кулачковые (рис. 38) и фрикционные (рис. 39) муфты.

Рис. 38. Схема кулачковой муфты

Кулачковая муфта состоит из двух полумуфт с кулачками на торцевых поверхностях. Для переключения муфты одна полумуфта передвигается вдоль вала на направляющей шпонке или шлицах с помощью механизма управления муфтой. При включении кулачки одной полумуфты входят во впадины другой, создавая жесткое сцепление.

Рис. 39. Схемы фрикционных муфт

Фрикционные муфты служат для плавного сцепления валов под нагрузкой на ходу при любых скоростях. Передача крутящего момента осуществляется силами трения между трущимися поверхностями деталей муфты. В момент перегрузок фрикционные муфты пробуксовывают, предохраняя машину от поломок. По форме поверхности трения фрикционные муфты делятся на дисковые (рис.39 а), конусные (рис. 39 б) и цилиндрические (рис. 39 в)

Самоуправляемые муфты предназначены для автоматического сцепления и расцепления валов при изменении заданного режима работы машины. Примером самоуправляемых муфт могут служить предохранительные муфты.

Предохранительная пружинно-кулачковая муфта по конструкции аналогична сцепной кулачковой, только подвижная в осевом направлении полумуфта прижимается к неподвижной с помощью пружины. При перегрузке сила на гранях кулачков становится больше прижимного усилия пружины и муфта многократно прощелкивает кулачками, подавая звуковой сигнал о перегрузке.

Рис. 40 Предохранительная

муфта со срезным штифтом

Существуют такжепредохранительные муфты с разрушающимся штифтом. На рис. 40 изображена такая предохранительная муфта. В ней при перегрузке штифт 3 срезается кромками стальных закаленных втулок 4, установленных в полумуфтах 1 и 2. Для возобновления работы машины вывинчивают пробку и срезанный штифт заменяют новым. Иногда в муфте ставится два срезных штифта.

Дата добавления: 2016-12-16 ; просмотров: 5327 ;
