Назначение и отличительные свойства труб для канализации разных цветов

ПВХ (пластиковые) трубы для канализации

Канализационные пластиковые трубы  плотно вытесняют металлические трубы, сейчас практически все стояки и разводка по квартире делается именно из ПВХ труб. Также пластиковые трубы применяются для труб и для общей канализации и даже на очистных сооружениях. Самый большой плюс у всех видом пластиковых труб – это то, что они не собирают осадок на стенках, а поэтому внутренний диаметр практически всегда остается одинаковый.

Но не все пластиковые трубы одинаково полезны!

Всего их существует три вида:

1)      Это трубы из поливинилхлорида (PVC)

2)      Трубы из непластифицированного поливинилхлорида (PVC-U)

3)      Трубы из полипропилена (PP)

Трубы из поливинилхлорида (PVC) – самые «ранние» пластиковые трубы для канализации. Такие трубы используют в основном там, где канализационные потоки идут самотеком, а не под давлением. Они легкие, с ними легко работать (резать и обрабатывать) имеют низкий коэффициент расширения, не бояться солнечного излучения.

Однако они очень восприимчивы перепаду температур, так при минусовой температуре они становятся хрупкими и запросто могут сломаться. А при высокой температуре выше 70 градусов Цельсия, они могут расплавиться и потерять свою форму. Также эти трубы восприимчивы к агрессивным средам, например их может повредить средство для прочистки канализационных труб. При горении они выделяют очень вредные вещества.

Трубы из непластифицированного поливинилхлорида (PVC-U) – следующее поколение канализационных труб. По прочности они в разы лучше, чем предыдущие PVC трубы. Их можно использовать не только в канализациях где потоки идут самотеком, а также в канализациях где есть достаточно высокое давление. Минусы опять одни и те же, хрупкие на холоде, плавятся уже при температуре 70 градусов Цельсия, и выделяют очень вредные вещества при горении.

Трубы из полипропилена (PP) – самые совершенные на сегодняшний день. Не бояться минусовых температур, могут держать плюсовую температуру до 95 градусов Цельсия, не деформируются, устойчивы к агрессивным средам. Легко собираются, и монтируются (можно резать чуть ли не обычным ножом, соединять также легко, особенно если применить силиконовую смазку). Подходят как для канализации которая идет самотеком, а также для канализаций под давлением (правда крепления у них отличаются). Не засоряются при

Есть конечно и пару минусов – это то, что они немного мягче чем PVC и PVC-U трубы,  также они шумноваты (то есть если стояк идет через квартиру, то слышно поток уходящей канализации). Если шум вас напрягает, то можно купить специальную шумо и теплозащиту.

№1. Что из себя представляют ПВХ канализационные трубы

Часто ПВХ трубы называют просто пластиковыми, что не совсем верно. Пластиковые трубы – это целая группа изделий, куда можно включить также полипропиленовые трубы, трубы из сшитого полиэтилена и, собственно, трубы из поливинилхлорида (ПВХ). Последние производятся из поливинилхлоридного термопласта, куда входят также и специальные присадки, обеспечивающие дополнительную прочность изделию. Трубы из подготовленной массы создаются при помощи экструзии, хорошо сохраняют форму.

В зависимости от особенностей производства выделяют два типа ПВХ труб:

  • трубы из пластифицированного ПВХ (PVC) отличаются невысокой ценой, хорошей эластичностью, но не могут похвастаться высокой прочностью. Такие трубы для организации отдельных участков канализации;
  • трубы из непластифицированного ПВХ (PVC-U) более дорогие, но и более жесткие, устойчивые к разного рода внешним воздействиям, отлично подходят для обустройства внутренней и внешней канализации, обеспечивают достаточную долговечность системы. Такие трубы допускается использовать даже в напорной канализации.

ПВХ трубы активно применяются при обустройстве внутренней и наружной канализации, также они используются для монтажа системы холодного водопровода, для создания дренажных систем, при прокладке кабелей интернет и телефонии. Столь широкая сфера распространения – следствие огромного количества преимуществ данного типа изделий.

Гофрированные трубы для канализации

Гофрированная труба

Труба гофрированная оранжевая отличается еще большей механической прочностью. Ее переменное сечение (гофра) имеет большую площадь наружной поверхности, благодаря чему происходит перераспределение давления, создаваемого грунтом. Именно поэтому такие трубы способны выдерживать существенные нагрузки.

Различают два основных типа гофрированных труб:

  • Однослойные имеют ребристую внутреннюю и наружную поверхность. Стоит такой материал сравнительно недорого, но отвод стоков по ним существенно ухудшается.
  • Двухслойные трубы отличаются гладкой внутренней поверхностью при ребристой наружной. Это позволяет обеспечить сопротивление потоку на уровне традиционных гладкостенных канализационных труб.

Оранжевые и серые трубы для канализации гофрированные широко используются для устройства полей фильтрации. Данный материал позволяет обеспечить существенную долговечность системы отвода стоков. Кроме того, такие трубы применяются для устройства дренажных магистралей, обеспечивающих отвод грунтовых вод от фундаментных конструкций.

Выполняя монтаж наружных канализационных линий, отдавайте предпочтение именно оранжевым трубам. Это даст гарантию эффективности и долговечности магистралей различного назначения.

Каким бывает цвет канализационных труб

Рассматривая широкий выбор на прилавках строительных магазинов, можно заметить, что трубы для канализации выпускаются в разных цветах, но все же не в любых. Существует строго определенный единый  колор, которого придерживаются разные изготовители.

Серые трубы

Это один из самых распространенных вариантов, из труб такого цвета производители рекомендуют монтаж той части канализационной системы, которая расположена внутри дома. Ее технологические параметры наиболее полно отвечают требованиям, предъявляемым данному конкретному назначению. Неверным решением будет использовать данное изделие при прокладке наружного трубопровода в земле, даже если так советуют «специалисты», ведь у каждого сорта труб есть своя специфика, и ей необходимо следовать.

Серые канализационные трубы

Рыжие трубы

В магазине своим ярким цветом притягивают внимание оранжевые канализационные трубы. Эти трубы предназначены для прокладки канализации снаружи здания. Их стенки имеют большую жесткость, они способны выдерживать высокий уровень давления, в том числе и наружного, и при применении таких изделий, реальный срок службы канализации будет соответствовать прогнозируемому

Их стенки имеют большую жесткость, они способны выдерживать высокий уровень давления, в том числе и наружного, и при применении таких изделий, реальный срок службы канализации будет соответствовать прогнозируемому.

Рыжая канализационная труба  также обладает более высокой степенью устойчивости к перепадам температур, в особенности, к  ее понижению. Их можно закапывать под землю, не боясь, что через несколько лет система придет в негодность. Не страшны для них и воздействия различных агрессивных реагентов.

Толщина стенок, которую имеет труба для канализации рыжая, позволяет выдерживать толстый слой грунта, что особенно важно при сооружении подземной канализации в районах с суровыми климатическими  условиями, ведь там прокладка ведется на большой глубине, ниже уровня промерзания. Ценовая категория данных изделий несколько выше, чем у предыдущей, что вполне оправдано, ведь сами изделия белее массивны и долговечны. Ценовая категория данных изделий несколько выше, чем у предыдущей, что вполне оправдано, ведь сами изделия белее массивны и долговечны

Ценовая категория данных изделий несколько выше, чем у предыдущей, что вполне оправдано, ведь сами изделия белее массивны и долговечны.

Рыжие канализационные трубы

Черные трубы

Черная канализационная труба встречается в обиходе реже, чем серая или рыжая, и также предназначена для устройства канализации. Производится она из полиэтилена высокого давления, и ее характеристики являются усредненным вариантом между показателями труб, используемых для внутренней и наружной канализации. На практике это означает, что если планируется температурная нагрузка, то она не должна быть выше 60  градусов, уровень давления также лимитируется. Исходя и этого, не так широк и диапазон ее применения, и зачастую такие трубы используют не как самостоятельное изделие, а как механическую защиту при прокладке кабеля. Существует также разновидность черных труб, которые используются в дренажных сооружениях, они имеют отверстия в стенках, сразу выдающие их назначение.

Черная канализационная труба

Зеленые трубы

Канализационные трубы зеленого цвета применяются для строительства подземного дренажа, как правило, они имеют перфорацию, для того, чтоб вода проникала внутрь трубы. Некоторые компании выпускают данную продукцию в готовом фильтре из геотекстиля, который выполняет функцию фильтра.  Стенки их имеют достаточную прочность, чтоб выдержать слой грунта, обязательна также устойчивость к перепадам температур.

Зеленая канализационная труба

Белые трубы

Применяются для монтажа внутренней части канализации, встречаются редко, и, как правило, используются в тех местах, где трубы серого цвета будут выглядеть малоэстетично, либо не впишутся в дизайн ванной или туалета.  Как пример можно привести такой случай: белая канализационная труба использована для отвода стоков  от унитаза. Характеристики ее ничем не примечательны и соответствуют обычным серым

Труба канализационная белая

Выбирая трубы для канализации стоит ориентироваться на те эксплуатационные характеристики, которые обеспечиваются производителем данных изделий и строго придерживаться их при сооружении системы.

Только так можно обеспечить ее бесперебойное и длительное функционирование канализации в течение всего прогнозируемого специалистами времени.

Как выбирать серые трубы

Перед покупкой канализационных труб необходимо определиться, какого вида изделия нужны: серые или оранжевые. Потом сделать замеры, стараясь сократить расстояния. При расчетах учитывают уклон: достаточно 5 см на 1 м.

Трубы и фитинги к ним желательно подбирать от одного производителя, из одного материала: тогда не будет проблем из-за температурного расширения. Комплектующие у брендовых производителей, хоть стоят дороже, зато прослужат дольше. Если грунт песчаный, я использую ПП материал, если каменистый, то из непластифицированного ПВХ. Советую посмотреть видео по этому вопросу.

Для чего нужны заглушки

Заглушки для канализации предназначены для перекрывания потока воды и приостановления вывода стоков. Заглушки устанавливают работники коммунальных служб в таких случаях:

  • Если необходимо провести ремонтные работы;
  • При замене сантехнических узлов;
  • Когда у жильцов существует долг по платежам.

Элементы канализации

Заглушки могут быть такими:

  • Сплошными;
  • Решетчатыми.

Сплошные заглушки перекрывают стояк полностью, а решетчатые – частично. Заглушки изготавливаются из различных видов материала и подбираются под материал труб. Также заглушки подбираются в зависимости от диаметра изделия, чтобы стоки и неприятные запахи не попадали в помещение.

На сегодняшний день работает достаточно компаний, которые проводят мероприятия по установке и демонтажу заглушек для канализационных сетей.

Характеристики гофрированных труб

Трубы гофрированные канализационные оцениваются по следующим характеристикам:

ПоказательРазновидностьЗначение
Кольцевая жесткость, кН/м², не менееЛегкие Тяжелые

Сверхтяжелые

SN 2 – SN 6 SN 8 – SN 12

SN 16 – SN 24

Ударная прочность при 0°СTIR<10%
Коэффициент ползучести, менееРЕ, РР PVC-U4 2,5
Разрушающая нагрузка при растяжении сварного шва труб, Н, болееDN<400 400

600

DN>800

380 510

760

1020

Температура умягчения, ºСPVC-U79
Герметичность соединенияпри давлении воды 50 кПа (0,5 бар)без протечек в течение 15 минут

Качественные изделия при 30%-ной деформации и после разогрева до +70ºС не должны иметь трещин, расслоений, короблений, изломов или пузырей.

Гофрированные канализационные трубы – отличный вариант для большинства современных канализаций.

Преимущества и недостатки

            Достоинствами
трубопроводов являются:

  • устойчивость к воздействию химических реагентов. Внутренние трубопроводы и дополнительные детали никак не реагируют на контакты с моющими или стиральными средствами, отбеливателями, другими составами;
  • способны выдерживать кратковременное повышение температуры сточной жидкости до 95°;
  • сборка или монтаж системы не представляют никакой сложности;
  • поверхность серых комплектующих гладкая и аккуратная, не требующая покраски. Если планируется оставить элементы системы открытыми, можно использовать белые изделия.

Недостатки внутренних элементов:

  • если внутри трубопроводов замерзнет вода, при расширении она разорвет материал;
  • диапазон рабочих температур составляет от -10° до + 95°. Этого слишком мало, но при понижении температуры ниже -10° материал труб становится хрупким, не выдерживает нагрузок;
  • если при монтаже допущены ошибки, серые компоненты могут прогнуться, что изменит заданный уклон и станет причиной засоров;
  • высокий коэффициент тепловых расширений требует соблюдать особые условия монтажа.

Эти недостатки гораздо меньше выражены у изделий для наружного использования. В этом кроется ответ на вопрос — чем отличаются серые и оранжевые канализационные трубы. Первые менее устойчивы к нагрузкам, поскольку рассчитаны на прием и перемещение горячих и теплых стоков. Вторые должны выдерживать давление грунта, температурные перепады, переносить нагрузки от замерзшей жидкости.

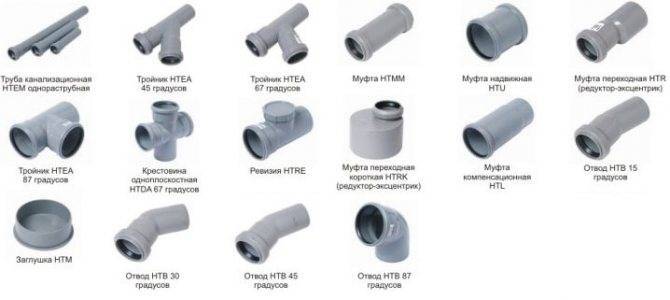

Фитинги

Фитинги тоже влияют на выбор труб для канализации, хоть и в меньшей степени. Фитинги — это соединительные детали трубопровода, которые позволяют разветвлять, закрывать трубы или направлять их в другую сторону.

Наиболее распространены фитинги для пластиковых труб. Они выполняются из тех же полимеров: ПВХ, ПП, ПЭ — имеют разные диаметры и размеры и просты в монтаже. Ассортимент металлических фитингов скромнее.

Монтировать их так же легко, но самих деталей и их размеров меньше. То же самое и с керамическими фитингами. Для остальных видов труб фитинги вообще не продаются, они соединяются по-другому. В плане фитингов полимерные трубы лучше для канализации.

Но пластиковые трубы вместе с этим всегда лёгкие и в дополнение эластичные. Облегчаются монтаж и стыковка. При этом трубы из разного пластика легко соединяются и между собой.

Поэтому внутреннюю и внешнюю канализацию можно делать из разных, наиболее подходящих полимеров. Очевидно, что за трубопроводами из пластика будущее и для внутренних систем канализации, и для внешних.

Правила укладки наружного коллектора

От соблюдения технического регламента при монтаже наружных сетей, зависит надёжная работоспособность сточного коллектора. Это вызвано тем, что канализационная труба укладывается в грунт на определённую глубину. Найти и откопать её в случае наступления форс-мажорных обстоятельств, – засорения, образования ледяной пробки, механического повреждения, представляется трудозатратным делом. Особенно, если дело обстоит в зимнее время.

  • Обязательно соблюдать необходимый уклон, указанный в технической документации, – СНИП (Санитарные Нормы И Правила).
  • В траншее не должно быть острых предметов. Камни необходимо удалить.
  • Дно необходимо сделать максимально ровным, без впадин, углублений. Трубу желательно укладывать на «постель» из мелкого щебня и песка. Ими можно подправить недостатки траншеи.
  • Засыпать трубу необходимо мягким грунтом, без содержания крупных и тяжёлых предметов. Падение с высоты может повредить стенки коллектора.

В качестве наружной канализации допустимо использовать пропиленовую трубу. Потребуется выполнить ряд мероприятий:

  • коллектор целесообразно утеплить;
  • с целью снижения механических нагрузок от грунта, необходимо соорудить разгрузочный кожух.

Но, всё-таки лучше применять для наружной прокладки именно те трубы, которые предназначены для работы в таких условиях.

Современные канализационные трубы удобны за счёт простоты монтажа и герметичности сборки. Пластик – лёгкий и долговечный материал, хотя и здесь есть свои нюансы. Многие задаются вопросом, о том, чем отличаются серые канализационные трубы от оранжевых. По сути, оба типа относятся к гладкостенным, имеют раструбное соединение. Они производятся на основе ПВХ, но от цвета зависит состав используемого сырья.

Для большинства задач по созданию канализации в условиях дома стоит выбирать именно между этими двумя вариантами. При этом, если для вас принципиальны особые свойства, такие как огнеупорность, способность выдерживать очень мощное давление (до 10 бар), идеальная звукоизоляция, лучше присмотреться к чугунным. Сейчас цена SML труб относительно невысока, они нужны там, где предполагаются экстремальные нагрузки на канализацию. В остальных случаях подойдёт традиционный пластик.

Какую роль играет цвет деталей

Комплектующие для канализации изготавливают не только из разного материала, но и разного цвета. Цвет деталей указывает на их предназначение. Такое различие необходимо для того, чтобы потребителю было лучше разобраться в большом ассортименте выпускаемых изделий. Существуют такие трубы:

  • Серая;
  • Черная;
  • Белая;
  • Оранжевая;
  • Зеленая.

Серая труба является наиболее распространенным вариантом использования внутри дома. Серая труба менее прочная, поэтому ее нельзя применять при наружной канализации. При осуществлении монтажа серая труба крепится к стене. Оранжевая отличается большей жесткостью, потому и выдерживает большие нагрузки. Ее применяют для прокладывания сети под землей. Белая используется там, где серая будет выглядеть не эстетично, а также в качестве шумоизоляции.

Также для устройства канализации используются черные изделия. Они изготавливаются из ПВД и предназначены для защиты при прокладывании кабеля, а также в качестве дренажа.

Канализационные трубы различных цветов

Поэтому при прокладывании канализации, чтобы определиться, какие изделия лучше, необходимо учитывать их назначение. При правильном подборе изделий и использовании их по назначению канализационная система прослужит длительное время.

Технические характеристики рыжих труб


Рыжие трубы прочнее серых, используются при монтаже внешней системы водоотведения У таких изделий стенки состоят из нескольких слоев, поэтому они гораздо прочнее серых аналогов. От показателя стеночной плотности зависит глубина прокладки канализации. Трубопроводы класса SN4 имеют плотность 3 мм и разрешены к монтажу на глубине от поверхности 0,8–6 м. Класс SN8 со стенками 3,2 мм можно уложить на глубину более 6 м. Этот вариант можно устанавливать под оживленными транспортными магистралями.

Чаще всего трубы кирпичного оттенка выпускаются в диаметрах 110 и 160 мм.

Монтируются магистрали рыжего цвета по направлению стоков. Они также не восприимчивы к химическим веществам и другим разрушительным процессам, связанным с коррозией

Но под воздействием низких температур даже крепкие пластиковые изделия становятся хрупкими, поэтому на морозе устанавливают их с предельной осторожностью

Если требуется большая прочность, следует выбрать гофрированные оранжевые трубы. Благодаря волнистости, у таких изделий больше площадь наружной поверхности, вследствие чего перераспределяется нагрузка, создаваемая грунтом. Это значит, что рыжий гофрированный трубопровод выдержит наибольшее давление.

Производители предлагают две разновидности гофрированных труб:

  • Имеющие только один слой. Ребристость здесь идет и внутри, и снаружи. Изделия стоят дешевле, могут исполняться из ПВХ разных цветов. Их недостаток в том, что из-за отсутствия гладкости внутренней поверхности, они быстро засоряются. Пропускная способность их также ниже, чем у двухслойного варианта.
  • Состоящие из двух слоев. Изнутри они гладкие, обычно серо-белые, а снаружи – гофрированные и рыжеватые. Благодаря разной структуре слоев обеспечивается минимум сопротивления потоку сливной жидкости.

Производители гарантируют, что срок эксплуатации рыжих трубопроводов канализации не меньше полувека. На практике этот период увеличивается в два раза.

Изделия из пластика: преимущества и недостатки

С появлением полимеров, позволяющих изготавливать легкие и дешевые изделия, применение чугуна отошло на второй план. Данные коммуникации из сложных пластических масс.

Пластиковая канализационная труба — плюсы:

  • высокопрочность;
  • стойкость к коррозии;
  • долгий эксплуатационный срок (до 60 лет);
  • легкость конструкции, облегчающая ее транспортировку и монтаж;
  • высокая пропускная способность изделия;
  • невысокая стоимость. Средние цены на канализационные пластиковые трубы 50 мм в диаметре составляют 65 руб./м.п., 100 мм= 155 руб./м.п. (для чугунных соответственно 550 и 900 руб./м.п.).

Размеры пластиковых канализационных труб бывают стандартными, или индивидуальными (заказными). Они подбираются в зависимости от предполагаемой нагрузки на изделие. При обустройстве автономной сточной системы используют следующие диаметры канализационных пластиковых труб:

  • 100-110-150 мм для стояков и центральных магистралей, подключения унитаза, биде;
  • 40-50 мм — для разводочных линий, подсоединения мойки/раковины.

Пластиковая канализация прокладывается из труб:

  • поливинилхлоридных (ПВХ);
  • полипропиленовых (ПП);
  • полиэтиленовых (ПЭТ).

№5. Напорная и безнапорная канализационная система

Давление на трубы может оказываться не только снаружи, но и изнутри. В зависимости от того, каким образом организован сток, давление это будет разным. Есть безнапорные канализационные системы, когда стоки продвигаются самотеком. Подобным образом работает канализация в квартире. Так же организовывается сток воды в частном доме, когда участок стоит на склоне. По магистральным канализационным трубам стоки продвигаются под давлением. На равнинном участке стоки к септику также придется гнать принудительно. В этом случае не обойтись без напорного оборудования, работа которого будет подвергать трубы дополнительной нагрузке.

Тип канализационной системы накладывает отпечаток на выбор ПВХ труб:

  • для безнапорной внутренней канализации подойдут трубы с толщиной стенок 1,8-3 мм, используются пластифицированные трубы. Для безнапорной наружной канализации берут трубы с толщиной стенок от 3,2 мм (для диаметра 110 мм) до 12 мм (при диаметре 500 мм);
  • трубы для напорной канализации изготавливают из непластифицированного ПВХ. Такие изделия в зависимости от толщины стенки выдерживают давление 0,8-1,6 МПа. Толщина стенки варьируется от 2,2-6,6 мм для трубы диаметром 90 мм до 12,3-23,9 мм для труб диаметром 500 мм.

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

  • Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
  • Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
  • Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
  • Инертность к химическим веществам и коррозионному воздействию.
  • Доступная цена элементов трубопровода.

Виды оранжевых труб

Не все оранжевые трубы имеют одинаковые технические характеристики. Их можно поделить на несколько видов, в зависимости от типа конструкции.

Безнапорные трубы

Классическая канализационная труба рыжая без каких-либо дополнительных параметров называется безнапорной. Она применяется практически во всей частях системы.

Подобные трубы могут справиться только с нормальной нагрузкой, но это не значит, что они некачественные или хуже остальных. Дело в том, что на большей протяженности системы как раз таки сравнительно низкая нагрузка. В более сложных условиях требуются уже другие типы канализационных элементов, например, напорные трубы.

Напорные трубы

В многоэтажных домах, в трубах естественным путем не создается нормальное давление для движения сточных вод. Необходимо дополнительное оборудование, которое возьмет на себя эту нелегкую функцию.

Для этого применяются различные типы насосов. Они создают искусственное давление и обеспечивают бесперебойную работу системы. Также насосы применяются и в автономной канализации. При их помощи очищается септик или выгребная яма.

Во время работы насосов давление в трубе то увеличивается, то уменьшается. Это довольно серьезная нагрузка, особенно для внешних труб. Они устанавливаются под почву, а значит, вес грунта значительно давит на внешнюю часть их стенок. Когда давление внутри самой трубы будет понижено, вес грунта может стать критическим и привести к поломке системы. Именно поэтому в участках канализации, где распространяется действие насоса, используются напорные трубы. Они лучше других приспособлены к подобным нагрузкам.

Гофрированные трубы

Сравнительно недавно в различных частях канализационной системы очень активно начали использовать гофрированные трубы. Их стенки по своей конструкции напоминают гармошку, что обеспечивает удивительную эластичность. Корпус трубы может изгибаться во все стороны.

Из-за этого трубы стали очень популярны при установке в тех местах, где применение других типов изделий будет сопровождаться большими трудностями, например, если на участке есть преграды, которые необходимо обойти.

Помимо удобства при установке, таким трубам свойственны и другие преимущества. Они довольно устойчивы перед отрицательной температурой или повышенными нагрузками.

Современные гофрированные трубы делают многослойными. Верхняя их часть создана из прочных материалов, а внутренний слой – совсем тонкий и гладкий. Он необходим для предотвращения частых засоров, ведь в гофрированных трубах старого типа скапливались отложения.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

  • Н – уровень воды в трубе;
  • D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3<Y<0,6. Этот коэффициент, часто принимают за 0,5 или 0,6 и считают их оптимальными. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок).

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

  • К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
  • V — скорость движения жидкости (минимально берем 0,7 м/с);
  • √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

  1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
  2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
  3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
  4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
  5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
  6. Перед работой нужно обязательно составлять план.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Параметры, от которых зависит цвет труб

Сначала кажется сложным, что выбирать элементы трубопровода нужно не только по размерным показателям и материалу, но и по цвету. Однако производители тем самым очень облегчили выбор покупателю. Вам не нужно смотреть на этикетки, чтобы понять, для чего конкретно предназначено то или иное изделие.

Цвет указывает на их предназначение и места, где их можно устанавливать.

На современном рынке стройматериалов представлен широкий ассортимент труб для канализации.

  • серый;
  • рыжий;
  • черный;
  • белый;
  • зеленый.

Помните, производитель не может выпустить трубу в том цвете, в котором сам захочет. Существуют специальные стандарты, регулирующие цвет данной продукции, поступающей в продажу. Эти нормы должны соблюдать все компании, которые изготавливают компоненты для канализационных сетей.

Номенклатура изделий из чугуна

Для изготовления изделий различного диаметра, использующихся для монтажа магистральной канализации, наиболее подходящим по составу и свойствам является серый чугун. Требованиями ГОСТ 6942-98 установлено три вида условных проходов. Так выглядит таблица, по которой можно определять диаметры канализационных труб различной длины:

Диаметр(условный проход),

мм

Толщина стенки,мм Длина,мм Масса,кг
504,07504,5
10005,8
200011,0
1004,575010,5
100013,9
125016,1
200024,9
210026,0
220027,1
1505,075015,7
100020,7
200039,6
210041,5
220043,4

Таблицы ГОСТ позволяют определить только примерный вес труб. Реальные размеры чугунных магистральных канализационных труб могут различаться на величину до 5% в ту, или иную сторону.

В зависимости от способа монтажа (канальная и бесканальная прокладка фланцевым или раструбным способом) изделия могут изготавливаться и поставляться покупателям с раструбами и без них, а также большей, длины, нежели установлено требованиями ГОСТ.


Чугунные канализационные трубы диаметром 100 мм и 150 мм

Коммуникации напорной канализации изготавливаются из чугунных отливок внутренним диаметром от 65 до 1000 мм, с толщиной стенки от 6,7 до 22,5 мм. Они гораздо прочнее тех, что используются в верхнем коммуникационном блоке, и могут выдерживать внутреннее давление до 1,0 кгс/см2. При эксплуатации таких изделий есть одно обязательное условие: чугунные изделия нельзя подвергать ударным нагрузкам из-за хрупкости металла, связанной с высоким содержанием углерода в химическом составе. Ещё один недостаток изделий из чугуна – большая масса. Это может вызывать некоторые сложности в процессе монтажа магистральных коммуникаций.

Наиболее популярными являются магистральные трубы длиной 3 м и раструбные – для отводных веток канализации и подводки к зданиям и сооружениям:

МаркировкаТип Длина,мм Ценаза единицу,

руб.

SML 50безраструбная30002 469
SML 100безраструбная30003 840
SML 150безраструбная30006 867
50 ГОСТ 6942-98раструбная20001 499
100 ГОСТ 6942-98раструбная2000-21002 387
100 ГОСТ 6942-98раструбная20004 369

По типу раструбных соединений изделия подразделяются на три класса – А, Б, и ЛА.


Внутреннее устройство канализационной трубы

Маркировка на канализационные трубы из чугуна ЧК или ВЧШГ наносится на их фасонную часть. Для нанесения используется несмываемая краска. Место маркирования – торец или обратная сторона раструба. Прочитав оттиск, покупатель может узнать следующую информацию о товаре:

  • товарный знак производителя;
  • обозначение, характеризующее изделие;
  • стандарт изготовления.

Упаковка труб, из которых монтируется магистральная канализация, осуществляется тремя способами:

  • пакетным;
  • кассетным;
  • связочным.

Чугунные изделия при всей массе достоинств имеют один существенный недостаток. Металл не поддаётся изгибу, поэтому для монтажа переходов и поворотов магистралей требуется применение различных дополнительных элементов. Они называются фасонными частями. Улучшенными механическими свойствами обладает готовая продукция, изготовленная с применением современных технологий. В частности, для повышения способности к изгибу в состав чугуна при кристаллизации вводятся вещества-модификаторы.


Фасонные части чугунных канализационных труб

Отдельно, на поддоны с ящиками или в контейнеры укладываются фасонные части для монтажа канализации:

  • фитинги;
  • переходы;
  • крестовины;
  • патрубки;
  • отступы;
  • отводы;
  • тройники.

Ещё один элемент, называемый ревизией, используется для очистки засорённых частей магистралей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
