Какие виды труб лучше использовать на отопление частного дома

Стальные трубопроводы для отопления

Несколько десятилетий назад стальные «черные» трубы являлись главным материалом при строительстве внутренних и наружных сетей отопления. Стальные изделия обладают высочайшей механической и термической стойкостью – выдерживают рабочее давление до 16 (25, 32) кгс/см2 – в зависимости от марки стали и толщины стенки (среднее давление разрушения – 50 кгс/см2), предельная температура – более 100С.

Для монтажа отопления применяются чаще всего 2 типа труб – водогазопроводные и электросварные. Соединяются трубы с помощью электрической сварки и резьбовых соединений.

Сварные стыки отличаются высокой прочностью и надежностью. Резьбовые соединения с помощью муфт, сгонов, тройников не столь надежны. Это вызвано тем, что толщина стенок трубопровода в районе витков резьбы уменьшается почти вдвое и применяется уплотняющий материал для герметизации (сантехнический лен, полимерная нить и так далее).

Кроме высоких достоинств трубы из стали имеют серьезные недостатки:

1. Подверженность коррозии;
2. Значительный вес;
3. Необходимость внешней химзащиты (покраски);
4. Относительно сложный монтаж.

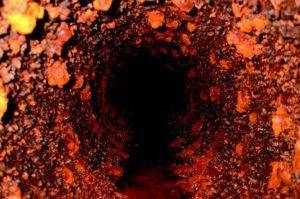

Главный недостаток стали – высокий коррозионный износ, внешний и внутренний.

Особенно сильна коррозия внутренней поверхности в сетях центрального отопления, где теплоноситель насыщен кислородом. В автономных системах закрытого типа влияние коррозии значительно меньше. Материал труб склонен к образованию отложений и со временем изделие теряет свою пропускную способность.

Для борьбы с коррозионным износом трубы из металла покрывают слоем цинка.

Цинковое покрытие может быть наружным и двусторонним. Оцинкованные изделия отличаются еще большей массой (тяжелее на 30%). Скорость коррозии для этого типа труб ниже. Но и тут есть своя особенность – при сварке слой цинка в месте шва сгорает.

Большой вес, отсутствие гибкости и необходимость наличия навыков, сварочного оборудования усложняют процесс монтажа. Трубы имеют невзрачный внешний вид и требуют регулярной покраски для защиты и придания приемлемого внешнего вида.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Какие же выбрать трубы для отопления?

В большой степени выбор труб для системы отопления зависит от намерений — делать самому или приглашать мастеров. И тут сразу же вступает в права бюджет кошелька. Поэтому для оценки возможностей рассмотрим цену погонного метра всех труб с диаметром 20 мм:

• полипропилен — 15 р;
• металлопластик — 30 р;
• PEX-труба (сшитый полиэтилен) — 70 р;
• стальные трубы -100 р;
• медные — 200 р;
• гофрированная нержавейка — 210 р.

Расположение по рейтингу цен показывает огромную разницу, поэтому кошелек здесь в напряге, но и тут есть свой нюанс. Кроме цен на саму трубу нужно учесть еще и цены на фитинги, которые для дешевых труб дают внушительную добавку и большую, чем для труб дорогих. Так что есть над чем подумать.

Одним из неплохих вариантов является использование металлопластиковой трубы — весь монтаж можно сделать самому и труба недорогая. Единственное опасение — надежность фитинговых соединений. Если это не подходит — ваш выбор PEX-труба, но придется нанимать мастеров. Правда, если делать хороший водоподогрев и навсегда, то ставьте гофрированную нержавеющую трубу и будет вам счастье.

Что важно учитывать при выборе системы разводки?

Проектирование системы отопления лучше поручить специалисту. В зависимости от архитектурных особенностей и этажности частного дома, используется разная схема разводки отопительной системы.

Для двухтрубной системы отопления понадобится почти вдвое больше материалов, чем для однотрубной, это также нужно учитывать при составлении сметы

У металлических труб нет ограничения по схеме разводки:

• лучевая (коллекторная);
• однотрубная;
• двухтрубная.

Наиболее распространена 2-трубная схема, включающая верхнюю и нижнюю разводку, которая обеспечивает быстрое и равномерное прогревание радиаторов

Это важно учитывать при подсчете относительно того, какие нужны трубы для отопления частного дома, и сколько погонных метров их придется закупать

№2. Что учитывать при выборе труб отопления?

Нет универсальных труб, которые бы одинаково хорошо функционировали в разных помещениях. Чтобы подобрать лучшие трубы для отопления, т.е

наиболее оптимальные и подходящие в конкретных условиях, необходимо принять во внимание такие факторы:

• температура и давление в системе, которые во многом зависят от того, какое отопление используется, индивидуальное или централизованное. В индивидуальных системах давление редко превышает 2-3 атмосферы, а в централизованных может подниматься до 16 атмосфер;
• тип прокладки труб, наружный или скрытый;
• суммарная площадь отапливаемого жилья;
• проектная мощность котла и тип топлива (для частных домов);
• условия функционирования трубопровода. Имеется в виду наличие на отдельных участках неотапливаемых помещений;
• возможность проведения ремонта.

Все характеристики труб зависят от материала их изготовления – это важнейший параметр, который необходимо учитывать при выборе.

Кратко о стоимости где купить

Цена металлических конструкций указывается либо за метр, либо за тонну

Обязательно обращайте на этот момент внимание. Стоимость металлических каналов варьируется в очень широком диапазоне

Цена зависит от качества материала, технологии производства, толщины стенок и других свойств продукции.

Конструкции из черной стали наиболее дешевые. Далее следует оцинковка, которая стоит несколько дороже. Нержавеющая сталь является наиболее дорогой. Однако, как вы уже узнали, трубы из нее являются наиболее надежными. Дороже всех стоят гофрированные каналы из нержавеющей стали.

Рассматриваемые изделия проще всего заказывать в компаниях специализирующихся на торговле металлопрокатом. Желательно иметь дело с производителями конструкций или их официальными дилерами. Это позволит вам приобрести необходимую вам продукцию по доступной цене.

Какими диаметрами что подключать

Нам необходимо обеспечить подачу необходимой тепловой мощности, которая будет прямо зависеть от количества поданного теплоносителя, но скорость движения жидкости должна оставаться в заданных пределах 0,3 – 0,7 м/с

Тогда возникает такое соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

• 16 мм — для подключения одного или двух радиаторов;
• 20 мм – для подключения одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности в пределах 1 — 2 кВт, максимальная подключаемая мощность – до 7 кВт, количество радиаторов до 5шт.);
• 25 мм – для подключения группы радиаторов (обычно до 8 шт., мощность до 11 кВт) одного крыла (плеча тупиковой схемы разводки);
• 32 мм – для подключения одного этажа или целого дома в зависимости от тепловой мощности (обычно до 12 радиаторов, соответственно, тепловая мощность до 19 кВт);
• 40 мм – для магистрали одного дома, если такая имеется (20 радиаторов – до 30 кВт).

Рассмотрим выбор диаметра труб подробнее, опираясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Производитель, КИТАЙ – НЕ КИТАЙ

Что сказать сейчас очень много китайских труб, и зачастую я его выбирал! Проблем за 5 лет службы замечено не было, так что берем — не боимся. Причем они самые дешевые из всех производителей. НА втором месте идет Турция, качество уже получше, стенки потолще, хотя это все миллиметры. Также себя зарекомендовали только с лучшей стороны. Однако цена у них выше.

Европа и Россия – если поговорить про европейских производителей, то они самые дорогие из всех. Метр может достигать до 300 рублей! Так и крутиться вопрос — а оно вам надо?

Россия – самый лучший выбор, именно его нужно брать! Стоит на уровне Турции, а вот качество Европейское, посмотрите видео там подробно!

https://youtube.com/watch?v=U2XvjUSkwJs

Плюсы и минусы труб из стали

Технические характеристики стальных труб для отопления зависят от технологических особенностей их производства. Изделия могут быть сварными или цельнотянутыми. Первые сшиваются из металлического листа, а вторые формируются на сложном оборудовании.

К основным достоинствам трубы стальной для отопления можно отнести:

• высокая теплопроводность. Этот момент очень важен для организации отопительных систем в жилых зданиях. Металлическая поверхность передаёт тепло в воздушное пространство помещения, частично выполняя, таким образом, функцию прибора отопления;
• малое тепловое расширение. Данное свойство предопределяет отсутствие необходимости использования толстостенной продукции;
• высокая газовая герметичность. Значение этой характеристики достигает, практически, стопроцентной отметки. Создать полноценный замкнутый контур отопления без выполнения данного условия нереально;
• прочность. Благодаря этому свойству, магистрали высокого давления создаются только на основе металлических труб;
• доступность. Относительно невысокая стоимость стали играет немаловажную роль при создании бюджетных вариантов теплоснабжения.

Существует немало видов труб из стали, и каждый из них имеет свои достоинства и недостатки

Из недостатков эксперты выделяют:

• подверженность коррозии. Металл плохо противостоит воздействию агрессивной среды и окислительным процессам. Но оцинковка стальных труб может увеличить их срок службы на 10…15 лет, то есть, практически, в 2 раза;
• большая масса. Для укладки трубопровода необходимо будет приложить значительные физические усилия;
• жёсткость. Изогнуть трубу можно только путём теплового воздействия. При формировании магистрали для соединения стальных труб требуются фигурные элементы.
• электропроводность. Это свойство металла имеет особое значение при обустройстве отопительной системы на основе электрического котла.

Монтаж стальных труб отопления

Стальные трубы для отопления (ГОСТ) монтируются двумя способами: скруткой с нарезкой резьбы или сваркой. Из-за сложности данных процессов, монтажом, как правило занимаются профессионалы, имеющие необходимое оборудование.

с резьбой установка полотенцесушителя

Сначала в помещении проводят стояки, а затем укладывают остальной трубопровод. Если производится замена старой системы на новую, как это часто бывает в квартирах, то в этом случае осуществляется только сварка. Оцинкованные трубы сваривают при помощи самозащитной пленки диаметром 0,8-1,2 мм. Иногда используют 3мм электроды с фтористо-кальцевым или рутиловым покрытием.

Если элементы неоцинкованы, то их сваривают внахлест, но только если диаметр стальных труб для отопления не больше 25 мм. Иногда их соединяют в стык, но делается это только на предприятиях.

Сварка стальных труб отопления производится с особыми требованиями к сварочному шву, поверхность которого должна провариваться идеально ровно без наплывов, трещин, подрезов или пор. Отверстия для патрубков делают путем фрезеровки, сверления или вырубки на прессе.

сварка системы отопления аккуратный сварочный шов

Зачастую сложность сварке придает расположение находящихся по давлением труб вплотную у стены комнаты. Сваривать обычно начинают с центра, с нижнего участка трубы. Чтобы потолочный шов был выполнен качественно, электрод располагают перпендикулярно к месту сварки. Для вертикальных швов расположение электрода меняют – он должен находиться вверху под углом.

Вертикальные швы иногда делают методом точечной сварки. После того, как швы будут тщательно проварены, шов очищают от различного шлака, и продолжают сварку в центре уже другой стороны трубы в ее нижней части.

Стоит заметить, что при температуре 900 градусов цинк сгорает и испаряется, поэтому оцинкованные трубы подвергать сварке нежелательно. Оцинкованные стальные электросварные трубы для отопления будут очень уязвимы для коррозии на швах. Трубы из нержавеющей стали монтируют также при помощи скрутки с нарезкой резьбы. Этот способ по мнению профессионалов является не менее надежным, чем сварка

Но важно доверить данную работу именно специалисту

На резьбе элементы стального трубопровода соединяются при помощи угольников, муфт, сгонов и других соединительных деталей. Большую популярность такому трубопроводу добавляет тот факт, что устроить отопление со стальными трубами можно и при небольшом бюджете. Поэтому прежде, чем планировать установку такой системы, стоит заранее задуматься о ее защите от коррозии. Например, стоит отказаться от покупки неоцинкованных труб из стали, так как они прослужат меньше, чем те же элементы, но с защитным покрытием.

Не стоит также забывать, что на срок службы любого трубопровода, будь то отопление, водопровод или канализация, влияет правильно произведенный монтаж, учитывающий все правила и особенности материалов. Поэтому для устройства надежной системы отопления стоит обратить к профессионалам.

ряд правил работы со стальными трубами

Оцинкованная труба представляет собой стальную трубу с нанесенным на ее поверхность слоем цинка, вследствие чего существенно повышается ее антикоррозионность и долговечность.

Оцинковка стальных труб увеличивает их срок службы от 5 до 8 лет.

Сфера применения этих стальных оцинкованных изделий весьма обширна: в строительстве, при транспортировке горячей и холодной воды по системе водопровода, их используют также отопительные и газовые системы в жилых домах. Однако водоснабжение и отопление – это их основная задача.

Оцинкованная труба представляет собой стальную трубу с нанесенным на ее поверхность слоем цинка.

Все металлические оцинкованные трубы для водоснабжения или отопления изготавливаются из высококачественной стали. При выпуске проката длина металлических труб составляет от 4 до 12 метров. В соответствии с ГОСТами министерства металлургии России они имеют химический состав и качества, определяемые ГОСТом 3262. Их отличают максимальный срок службы, надежность и вполне приемлемая цена.

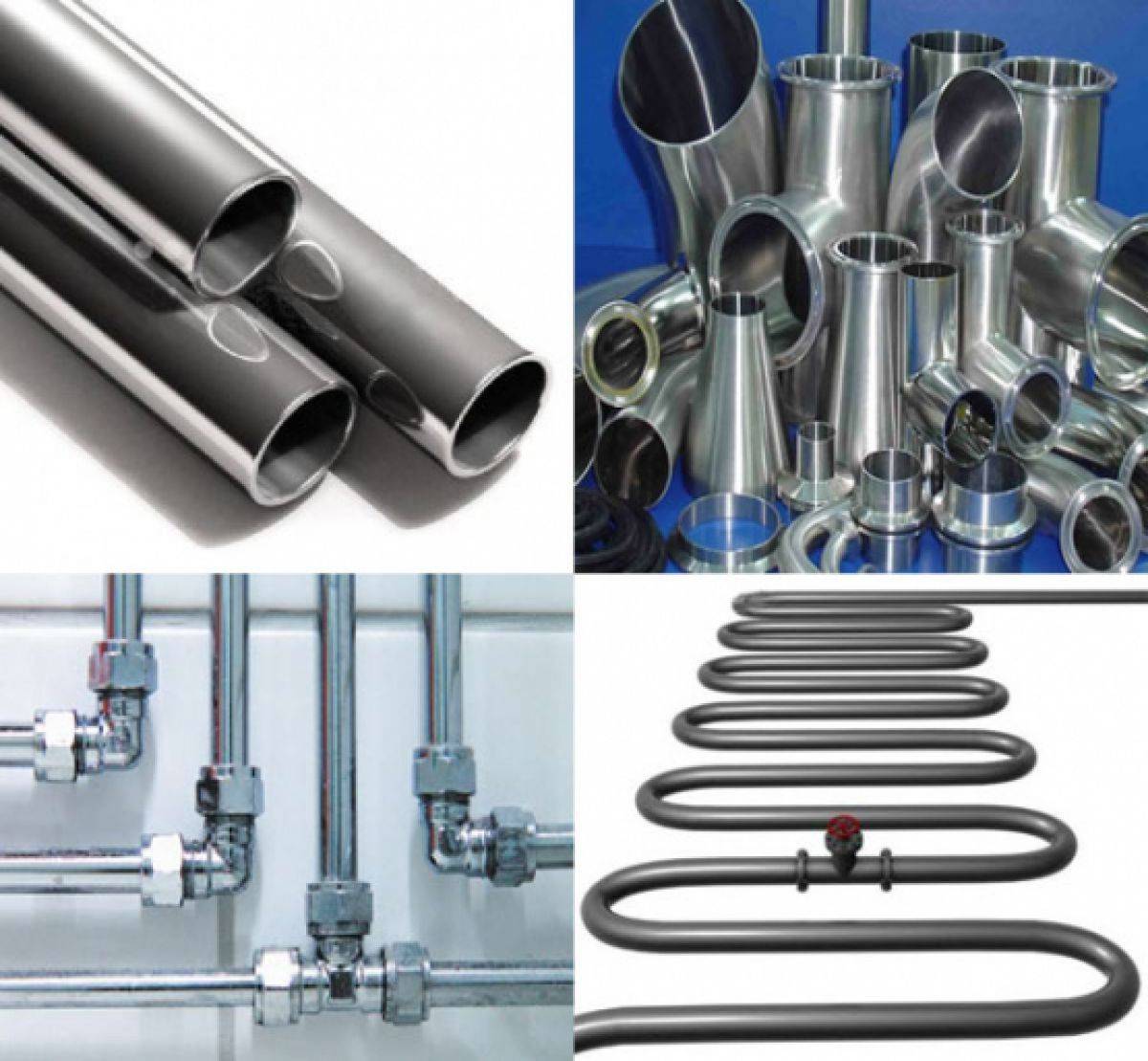

Нержавеющая сталь

Имеет массу достоинств:

• Не ржавеет даже после работы сваркой.
• Высокая прочность — выдерживает перегрузки и любые температуры.
• Имеют высокую теплопроводность.
• Достойный вид, не требует покраски.
• Длительный срок службы – 100 лет!
• Подходит для использования с радиаторами из других металлов.

Трубы производят в двух вариантах:

1. Шовные.
2. Бесшовные.

Вторые предпочтительнее – они более надёжны, хотя стоят дороже.

Соединение

Монтаж труб из нержавейки достаточно простой. Они собираются на фитингах. Есть три варианта:

1. Резьбовые фитинги с использованием силиконового уплотнителя (нужен только труборез и гаечные ключи).
2. Методом развальцовки (нужен инструмент – ручной вальцеватель).
3. Беспрокладочными высокотемпературными фитингами.

Отличный вариант – нержавейка-гофра! Она свободно гнётся и позволяет сделать монтаж и быстрее и проще (обойти углы, подвести воду к радиатору в нише и т. д).

Низкое линейное расширение позволяет покрыть трубу цементом или штукатуркой при вмонтировании в стены и пол.

Гофрированная нержавейка – лучший материал для тёплого пола! Тонкие трубочки на 12-15мм выпускают бухтами по 50-60 метров. Это значит, что можно уложить до 25 м2 площади пола без стыков!

Из недостатков:

• большой вес;
• цена выше, чем у стальных, но ниже, чем у медных.

Проблемы и решения, связанные со стальными трубами.

Подверженность коррозии

Внешнюю коррозию можно предотвратить, применив покрытия лакокрасочными составами. Для защиты от внутренней коррозии не следует допускать попадания кислорода в систему. Если это все же произошло, в отопительную систему добавляют порошок сульфит натрия. Современные трубы покрывают цинком для предотвращения образования ржавчины. Более дорогие нержавеющие трубы коррозии не подвергаются.

Тут уж ничего не поделаешь, за качество и долговечность приходится чем – то расплачиваться. И это тяжелый вес стальных труб. Поэтому для транспортировки и переноски придется нанять рабочих.

Вес трубы стальной является главным из минусов

Полипропиленовые трубы для отопления характеристики и особенности применения

Полипропиленом (ПП или РР) называют его термопластичный полимер, полученный методом полимеризации в присутствии комплексных металлосодержащих катализаторов. В обычном виде материал представляет собой гранулы или порошок белого цвета, иногда окрашенный.

По структуре молекулярной решетки различают изотактический, синдиотактический и атактический пропилены, отличающиеся друг от друга своими физическими и химическими характеристиками.

Атактический тип PPH имеет каучукообразную структуру, относительно низкую плотность около 850 кг/м 3 при температурном пороге плавления в 80 °С, что делает его неприемлемым для производства труб.

Полипропиленовые РР-трубы изготавливают на основе полипропилена с изотактической кристаллической решеткой (PPR), обладающего высокой упругостью и стойкостью к агрессивным химическим реагентам. Его плотность в чистом виде составляет 910 кг/м 3 при температуре плавления 165 —170 °C.

Прочие эксплуатационные и технические характеристики PPR полипропилена:

• Коэффициент теплопроводности ПП — 0,24 Вт/м ·°С, в армированных алюминием трубах он почти в 2 раза выше и составляет 0,45 Вт/м·°С.
• Материал относят к термопластам, то есть изменяющим свои линейные размеры пропорционально температуре окружающей среды.
• Коэффициент линейного расширения ПП довольно высок, при нагревании до 60 °С РР-труба способна увеличится в линейных размерах на 7 — 9% от всей длины.

Рис. 2 Особенности структуры и правила монтажа армированных РР-труб FD Premium

• Температурой технического плавления полипропилена считают показатель в 260 °С — именно при этом значении производится его пайка электрическими утюгами.
• Срок службы труб из ПП в условиях эксплуатации с номинальными температурными и напорными параметрами среды составляет не менее 50 лет. В сетях холодного водоснабжения при температуре теплового носителя не более 20 °С РР-труба может эксплуатироваться 100 лет.
• ПП обладает низким гидравлическим сопротивлением, не подвержен коррозии, гниению, грибковому заражению.
• Трубы отопления из полипропилена соединяют между собой и арматурой методом пайки. Благодаря взаимной диффузии при проведении паяльных работ стык получается прочным и мало в чем уступающим цельной оболочке. Это позволяет без опасений последующего повреждения прятать РР-трубопровод в штробах стен и под стяжкой.
• Стоимость ПП намного ниже всех металлических труб и соотносима с аналогами из других термопластиков.
• Можно отметить, по финансовым затратам монтаж РР-трубопровода является наиболее бюджетным, цена одного погонного метра материала отсчитывается с 50 руб. Для стыковки отрезков друг с другом и присоединения к водонагревательным приборам и оборудованию не требуются дорогостоящие фитинги в отличие от укладки сшитого РЕХ, термостойкого PE-RT полиэтилена и металлопластика PEX-AL-PEX.
• К главным недостаткам ПП относят его низкую устойчивость к солнечному излучению и высокие коэффициенты линейного расширения, кислородопроницаемости.

Рис. 3 Сравнительная таблица линейного удлинения 100 м отрезка различных видов труб при нагревании на 50 °С

Выбирая РР-трубы, в первую очередь ориентируются на показатели их номинального давления PN, которые напрямую связаны с внутренней структурой изделия. Основные разновидности и области применения ПП-труб в зависимости от их напорных характеристик имеют следующий вид:

PN10 — изделия из чистого полипропилена, рассчитанные на эксплуатацию в среде с температурными параметрами не более 45 °С. Их основная область применения — холодное водоснабжение ХВС со средней температурой воды 20 °С и рабочим напором не более 10 бар.

PN20 (неармированные) — толстостенные трубы из обычного ПП для универсального применения в сетях горячего ГВС и холодного ХВС водоснабжения c температурой теплового носителя не более 60 °С. Рассчитаны на длительную эксплуатацию при номинальном напоре жидкости в 16 бар.

PN20, PN25 — трубы из обычного ПП, армированные стекловолокном PPR-CF-PPR. Предназначены для эксплуатации в контурах ГВС и отопления с температурой теплового носителя не более 80 °С и номинальным напором до 20 бар.

PN20, PN25 — РР-трубы с алюминиевой оболочкой PPR-AL-PPR, рассчитаны на применение в теплосетях при температуре носителя не более + 95 °С и давлении до 25 бар.

Рис. 4 Область применения ПП-труб с различными напорными параметрами

Особенности монтажа систем отопления

Для сборки стального теплопровода понадобится болгарка, сварочный аппарат (для электродуговой или газовой сварки) и гаечный ключ. Причем даже обустройство разъемного соединения (на муфту) требует сварочного монтажа к трубе резьбового сгона (торца с нарезкой). То есть для монтажа такого трубопровода вам понадобится слесарь и электросварщик.

Полимерный теплопровод собирается на обжимные и компрессионные фитинги (разъемные стыки), на диффузионную пайку

Медная арматура собирается на обжимные или компрессионные фитинги и с помощью пайки (на капиллярные фитинги). Для сборки подобной системы отопления нужен только слесарь, а в набор инструментов войдут паяльник, расшивка и раздвижные ключи. Кроме того, вам понадобятся фитинги, припой и флюс.

Полимерный теплопровод собирается на обжимные и компрессионные фитинги (разъемные стыки), на диффузионную пайку. Причем весь процесс монтажа адаптирован под низкоквалифицированного сборщика, которому достаточно лишь зафиксировать фитинг на торце или разогреть стыки с помощью особого сварочного аппарата и плотно прижать их друг к другу. При минимальных навыках работы руками с монтажом пластиковых труб справится любой домовладелец.

Выбираем диаметр для Вашего отопления

Не рассчитывайте на то, что вы сразу сможете правильно подобрать нужный Вам диаметр трубы для отопления дома. Дело в том, что получить желаемую эффективность можно разными путями.

Теперь более подробно

Что самое важно в правильной системе отопления? Самое важное — это равномерный нагрев и доставка жидкости во все нагревательные элементы (радиаторы)

В нашем случае этот процесс постоянно поддерживает насос, благодаря которому за конкретный временной промежуток, жидкость движется по системе. Следовательно, выбирать мы можем только из двух вариантов:

• купить трубы большого сечения и, как следствие, небольшая скорость подачи теплоносителя;
• либо трубу маленького сечения, естественно давление и скорость движения жидкости при этом возрастёт.

Логически конечно лучше выбрать второй вариант диаметра труб для отопления дома, и вот по каким причинам:

при наружной прокладке труб, они будут менее заметны;
при внутренней прокладке (например, в стене или под полом), канавки в бетоне будут более аккуратные, и долбить их проще;
чем меньше диаметр изделия – тем оно, естественно, дешевле, что тоже немаловажно;
при меньшем сечении трубы общий объём теплоносителя также уменьшается, благодаря чему мы экономим топливо (электроэнергию) и снижаем инерционность всей системы.

Да и работать с тонкой трубой намного легче и проще, чем с толстой.

Монтаж

Существует несколько способов соединения стальных отопительных труб. Каждый из них имеет свои плюсы и минусы, о которых необходимо помнить при монтаже системы отопления. Только соблюдение технологического процесса позволит избежать неприятных неожиданностей в отопительный сезон.

Способы соединения стальных труб для отопления:

Газосварка. В основном применяется для соединения тонкостенных труб. В результате газосварочных работ получается надежное, прочное соединение. Часто используется в тесном пространстве, когда использование других способов соединения физически невозможно;

Электросварка. Чаще всего используется для сварки трубопроводов с толстыми стенками (магистральные теплосети). Электросварка позволяет нагреть всю толщину трубы, чего трудно добиться газосваркой;

Резьбовое соединение. Осуществляется при помощи специальных резьбовых фитингов. Помимо этого необходимо самостоятельно нарезать резьбу на трубе, что увеличивает время монтажа системы.
