Советы по организации коллекторной системы отопления: выбор схемы, комплектация и самостоятельное изготовление гребенки

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Как выбрать распределительную гребенку для отопления

При выборе распределительного коллектора нужно четко знать исходные данные – один или несколько этажей в здании, будет ли использоваться гребенка только для одной группы приборов (например, радиаторов) или для нескольких (совместно с теплым полом), а также количество всех точек обогрева.

Таких образом, выбор необходимо строить, исходя из следующих параметров:

  • количество точек присоединения;
  • возможность подсоединения к коллектору дополнительных точек;
  • допускаемое давление теплоносителя в системе;
  • возможность подсоединения дополнительного оборудования;
  • наличие или отсутствие отсечных кранов и расходомеров на каждой точке;
  • материал изготовления распределительной гребенки;
  • цена.

Лидерами на рынке коллекторов на сегодня являются такие фирмы как FAR, ASKON, VALTEC, WESER. Помимо самих гребенок, у каждого производителя можно выбрать весь перечень дополнительного присоединяемого оборудования.

Функции: основные и дополнительные

Распределение теплоносителя по контурам — основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.

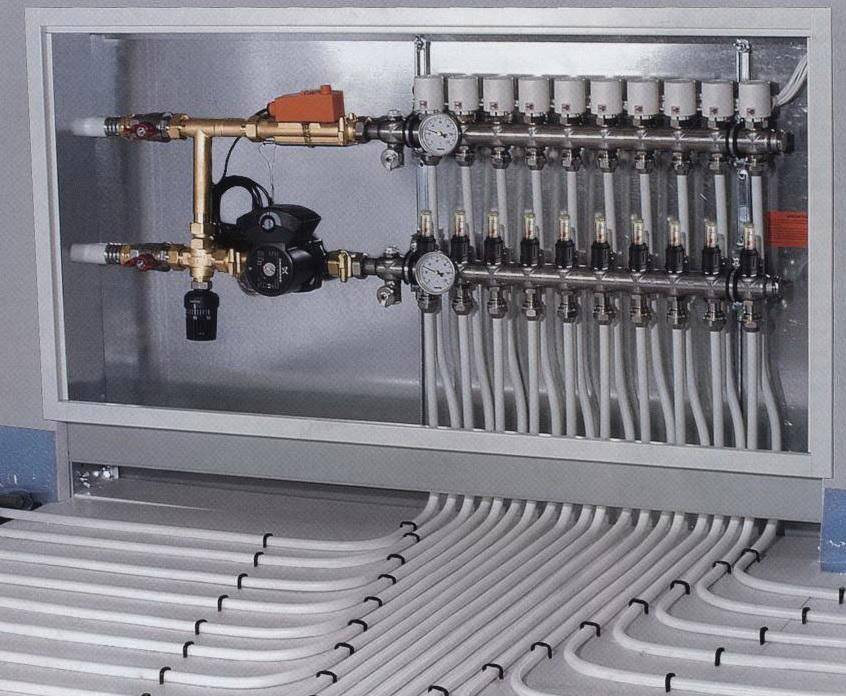

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Дополнительные устройства коллектора

Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.

Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает

На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.

Устройство автоматической регулировки температуры

Конечно, можно регулировать теплоотдачу и так, руками, но можно это дело предоставить автоматике. Тогда на место ручных расходных клапанов на обратном коллекторе ставят сервомоторы, а в комнате размещают термостат (терморегулятор) обычный или программируемый.

Терморегуляторы могут контролировать температуру воздуха в комнате, а могут — температуру теплого пола. Температуру теплого пола контролирует выносной датчик, который подсоединяется к терморегулятору. Датчик нужно устанавливать до заливки стяжки.

Терморегулятор и сервопривод для водяного подогрева. Один из множества вариантов

Для установки датчика, контролирующего температуру пола, от терморегулятора вниз пробивают в стене штробу. В нее укладывается гофрошланг, который должен заходить на пол и заканчиваться на расстоянии не менее 50см от стены. Причем конец гофорошланга должен располагаться между трубами, а не ближе к одной из них — так его показания будут более точными. Прокладывая гофру, старайтесь, чтобы поворотов было как можно меньше, и все они были плавными.

Тот конец гофры, который оказывается в стяжке, нужно заделать, чтобы в него не попал раствор при заливке стяжки. Можно хорошо замотать изолентой или сделать пробку из пенопласта. Вся эта процедура нужна для того, чтобы датчик температуры пола можно было при необходимости вытаскивать и менять.

Так выглядеть может схема подключения с двухходовым клапаном, управлением от терморегулятора и сервоприводами

Поставим датчик на место. Для этого с того конца гофорошланга, который находится возле терморегулятора, просто опускаете датчик (он прикреплен к длинному проводу) до упора. Если провод слишком мягкий, и датчик никак не пройдет поворот, попробуйте использовать толстую садовую леску в качестве протяжки. Обычно это помогает.

При использовании датчиков постоянная температура будет поддерживаться автоматически. Механизм управления в этом случае простой. Вы на термостате выставляете желаемую температуру. При отклонении фактической температуры воздуха от заданной на 1оС соответствующему сервомотору подается команда на включение/отключение подачи теплоносителя.

3 Изготовление своими руками

В случае установки такой системы в большом доме с несколькими ветвями магистрали лучше дополнительно вмонтировать распределительную гребёнку с функцией гидравлического компенсатора. Он характеризуется соединением входного патрубка с теплоносителем и обратки с помощью трубы.

Такие дополнения имеют ряд значительных преимуществ:

  • выравнивание уровня давления в обратной трубе и входной, где теплоноситель сильно расширяется;
  • уменьшается риск появления гидравлических ударов;
  • сокращаются затраты на теплоноситель, поскольку потоки входящего и выходящего направления смешиваются.

Каждую отдельную ветвь магистрали необходимо подключать к отдельному гнезду гидравлической гребёнки, то есть они не должны быть сообщающимися. Такая конструкция устанавливается и для тёплого пола в коллекторной системе отопления.

Устанавливаются такие распределительные узлы только для того, чтобы каждая ветвь магистрали имела приблизительно одинаковую протяжённость.

Основные правила устройства контура тёплого водяного пола

Водяной теплый пол нагревает поверхность финишного покрытия опосредовано через бетонную стяжку, толщина которой составляет 5 см. При правильном устройство под этой стяжкой имются такие элементы:

  • водяная и паровая защита из полиэтиленовой пленки;
  • черновая бетонная стяжка толщиной доя 15 см;
  • теплоизолирующий слой из фольгированного утеплителя.

Кроме того, поверх греющей стяжки укладывается еще один слой паровой и водяной защиты.

Регистр водяного теплого пола раскладывается на расстоянии 50 см между коленами и не ближе 20 см до стен. Один конец трубы выводится от котла через узел подмеса, второй — обратка, подключается к нему же перед котлом.

Раскладка регистра водяного теплого пола

Устройство в стяжку предполагает использование труб без стыков, что возможно только при использовании пластиковых или металлопластиковых труб. Стык это слабое местом трубопровода, а при необходимости ремонта придется демонтировать стяжку.

Для чего вообще нужна гребенка?

Из чего складывается функциональность и эффективность работы системы отопления? Она должна обеспечить комфортную температуру во всех помещениях дома и необходимый нагрев воды. Кроме того, она обязана быть безопасной в процессе эксплуатации и максимально ремонтопригодной.

Одной из функций гребенки является возможность отключения подачи теплоносителя в отдельный контур системы отопления. Это позволяет производить ремонтные работы, не отключая отопления в целом

Все эти условия нормальной эксплуатации помогает решить функциональный элемент коллекторной (лучевой) схемы разводки отопления, который называют коллектором или гребенкой. Допустим, в доме внезапно, как это чаще всего и случается, потек радиатор или стыки труб. При наличии гребенки решить эту локальную задачу можно без отключения всего отопления. Достаточно, просто перекрыв нужный вентиль, отключить только тот участок, который нуждается в ремонте.

Кроме того, один коллектор, который установлен на всю отопительную систему коттеджа, отлично справится с функцией контроля процесса отопления. Он же сможет отрегулировать температуру в каждом помещении дома. Использование этого устройства позволяет управлять отопительной системой достаточно эффективно и просто. При этом затраты сил и средств сводятся к минимуму.

В каких случаях приемлема коллекторная система отопления

Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.

Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.

Варианты отопительной системы в многоэтажных домах

Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.

Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.

Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.

Правила монтажа отопительного оборудования и дымовых каналов

Перед установкой котла отопления в частном доме нужно ознакомиться с действующими нормами и правилами монтажа. При несоблюдении важных требований в процессе установки и подключения нагревательного оборудования повышается пожароопасность, возникает риск появления взрывоопасной ситуации. В этом случае проверяющие органы могут оштрафовать владельца дома или квартиры.

При установке отопительного оборудования следует соблюдать следующие правила:

Если выполняют монтаж котла, работающего на газе, то агрегат нужно подключать к отдельному дымоходу. Причем существующие вентканалы для этих целей не подходят, поскольку велика вероятность, что угарный газ просочится в вышерасположенные жилые помещения.
Допускается не более трех изгибов дымового канала. Если нужно сделать горизонтальный участок дымового канала от агрегата внутри котельной, то его протяженность не может превышать 30 см.
Часть дымохода, возвышающаяся над крышей, делается из химически устойчивых материалов. Высота трубы зависит от расстояния, на котором она расположена от конька дома

Важно, чтобы оголовок не попадал в зону ветрового подпора. Иначе тяги не будет.
В турбинированных котлах с закрытой камерой сгорания применяют коаксиальный дымоход

Для выведения трубы в стене делают отверстие диаметром 100 мм. При этом установка котла отопления в частном доме и установка трубы нормируются согласно действующим СНиП. Оптимальный диаметр дымохода указывается в паспорте к отопительному прибору.
В дымовом канале обязательно предусматривают ревизионные отверстия, которые предназначены для чистки дымохода.
Систему дымоудаления делают из нержавеющей трубы круглого сечения.

Нельзя объединять дымовые и вентиляционные каналы. Они могут быть только раздельными. Котел устанавливают как можно ближе к дымовой трубе. В помещении котельной обязательно должна быть система приточной вентиляции. Дымоход, проходящий через стену, оборудуется двумя входными каналами.

Для определения высоты оголовка дымовой трубы придерживаются следующих правил:

  • Над плоской кровлей оголовок возвышается на 500 мм. Если у крыши есть парапет, то возвышение отмеряется от верха этой конструкции.
  • При расположении трубы на скатной крыше на расстоянии не более 150 см от конька, возвышение составляет 50 см выше конькового элемента.
  • Если дымоход находится на расстоянии 150-300 см от излома скатов, то его оголовок находится на одном уровне с коньковым брусом.
  • При удалении от верха скатной крыши более чем на 3 м оголовок дымовой трубы располагают на высоте линии, проведенной под углом 10°C к коньковому элементу. То есть он должен быть ниже этой конструктивной части кровли.

Разрешение на монтаж и регламентирующая документация

Самые строгие требования предъявляют к монтажу нагревательного оборудования, работающего на газе. Существуют специальные нормативные документы, согласно которым производят установку газового котла.

Все правила и нормы можно найти в следующей документации:

  1. СНиП № 31-02-2001 регламентирует устройство систем газоснабжения в индивидуальных домах.
  2. СНиП № 41-01-2003 является общим документом, по которому проектируют сети вентиляции, кондиционирования и отопления помещений.
  3. В СНиП № 21-01-97 перечислены нормы, касающиеся пожарной безопасности жилых домов и помещений.

Также при проектировании и монтаже нагревательного оборудования нужно придерживаться норм, которые оговариваются в СНиП № 2.04.08-87 и 2.04.01-85.

Разработка и согласование проекта

Для начала нужно получить техусловия в службе газа. Потом на основании ТУ разрабатывают проектную документацию. При этом обязательно учитывают все требования, оговоренные в технических условиях. В проекте должна быть показана разводка сетей газоснабжения внутри дома и на придомовой территории. Изготовление проектной документации можно доверить только организации, у которой есть соответствующая лицензия. После разработки проект сдают в газовую службу для прохождения согласования.

В комплексе с проектной документацией подают следующие бумаги:

  • технический паспорт газового котла;
  • сертификат соответствия нагревательного оборудования техническим и санитарно-гигиеническим требованиям;
  • инструкция к газовому агрегату;
  • результаты прохождения экспертизы на соответствие котла требованиям безопасности.

Только после утверждения проекта можно начинать установку газового нагревательного оборудования.

Коллектор для радиаторов отопления.


Распределительный коллектор отопления

Существует несколько видов гребёнок, различающихся по своей конструкции:

  1. Самым приемлемым вариантом по стоимости (но не по качеству) является распределительный коллектор с ручными запирающими клапанами, произведёнными в Турции или Китае. К его разъёмам подсоединяются металлопластиковые трубы. К боковым отверстиям подсоединяется запорная арматура и труба подачи теплоносителя. К сожалению срок эксплуатации данного механизма недолог из за быстрого износа резиновых уплотнителей.
  2. Вторым вариантом является конструкция, имеющая заглушки на прямом и обратном коллекторе. Вместо заглушек, в последствие возможна установка термоголовок и расходомеров. Устройство изначально собрано в единое посредством соединительных кронштейнов.
  3. Третий вариант наиболее сложно устроен и более дорогостоящий. Распределительный коллектор отопления данного типа изначально оснащён расходомерами и термоголовками. Благодаря расходомерам происходит равномерное подача жидкости к приборам. А посредством термоголовок существует возможность регулировки температуры отдельно для каждой отводящей трубы.

Функциональное предназначение

Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров. Оптимальный вариант, если он будет больше

Оптимальный вариант, если он будет больше.

Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:

  • Основное отопление – радиаторная система.
  • Теплые полы.
  • Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.

Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.

Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.

Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.

Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.

Устройство коллектора

Состоит коллектор из двух труб:

  1. Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
  2. Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.

Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.

Внимание! Если вы являетесь обладателем большого многоэтажного дома, то рекомендуется на каждый этаж устанавливать отдельный распределительный коллектор

Выбор схемы разводки системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома схема эта подбирается индивидуально. То, что в одном здании является оптимальным, в другом может быть малоэффективным. Кроме того, системы обогрева по принципу движения воды делятся на: принудительные с гидронасосом и гравитационные (самотечные, естественные), есть еще классификация по устройству трубопроводов. Согласно их структуре они бывают одно- и двухтрубными, коллекторными лучевыми или аналогами с замкнутыми кольцами.

Что лучше: самотек или насос?

В гравитационном контуре нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится собою заместить более холодную жидкость. Эту систему обвязки котла отопления собрать проще всего. В ней помимо нагревателя присутствуют трубы из полипропилена, радиаторы и расширительный бак.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а уже оттуда спускается к батареям. После отдачи тепла она возвращается в котел, где снова подогревается, затем начиная новый цикл.

По такой схеме устроено отопление во многих домах в отечественных деревнях. Только там стоит печь на твердом топливе. Это самый простой и дешевый способ организации обогрева небольшого коттеджа. Однако он имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности крайнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, в ней минимум узлов и точек соединения труб из полипропилена

Более сложна и дорогостоящая принудительная система. Однако она значительно упрощает создание в отдельных комнатах комфортных температур. В ней теплоноситель двигается уже за счет стимуляции ее движения насосом.

Выбор схемы разводки труб из полипропилена и самого котла тесно связаны. Система с естественной циркуляцией является энергонезависимой. Если водонагревателю в ней не требуется питание от электросети, то даже при перебоях с электричество дом будет обогрет.

В принудительной схеме насосу для работы нужно постоянное электроснабжение. Поэтому котел для нее лучше всего подбирать зависимый от электричества, который имеет дополнительные возможности. Но чтобы подстраховаться от проблем с напряжением, придется к ним прикупить резервный генератор или бесперебойник.

Какую схему отопления лучше выбрать?

Способов развести трубопроводы из полипропилена от котла до радиаторов отопления существует немало.

Но все эти схема делятся на:

  • однотрубные;
  • двухтрубные.

В однотрубных системах разогретая вода, поставляемая в качестве теплоносителя, подается и отводится одной трубой. В двухтрубных для подачи теплоносителя и обратки, т.е. отведения остывшей воды обратно в котел для нагрева, сооружаются отдельные магистрали.

По способу соединения рабочих компонентов отопительные контуры подразделяются на:

  • тройниковые;
  • коллекторные.

Тройниковые типы могут быть использованы как при самотечной, так и при принудительной циркуляции. Коллекторная схема может работать лишь при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но дальний в цепочки от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ подразумевает прокладку одной закольцованной магистрали и последовательное подключение к ней батарей. В двухтрубной схеме от котла идут два независимых трубопровода с горячей водой и обраткой. И уже к ним подключаются радиаторы.

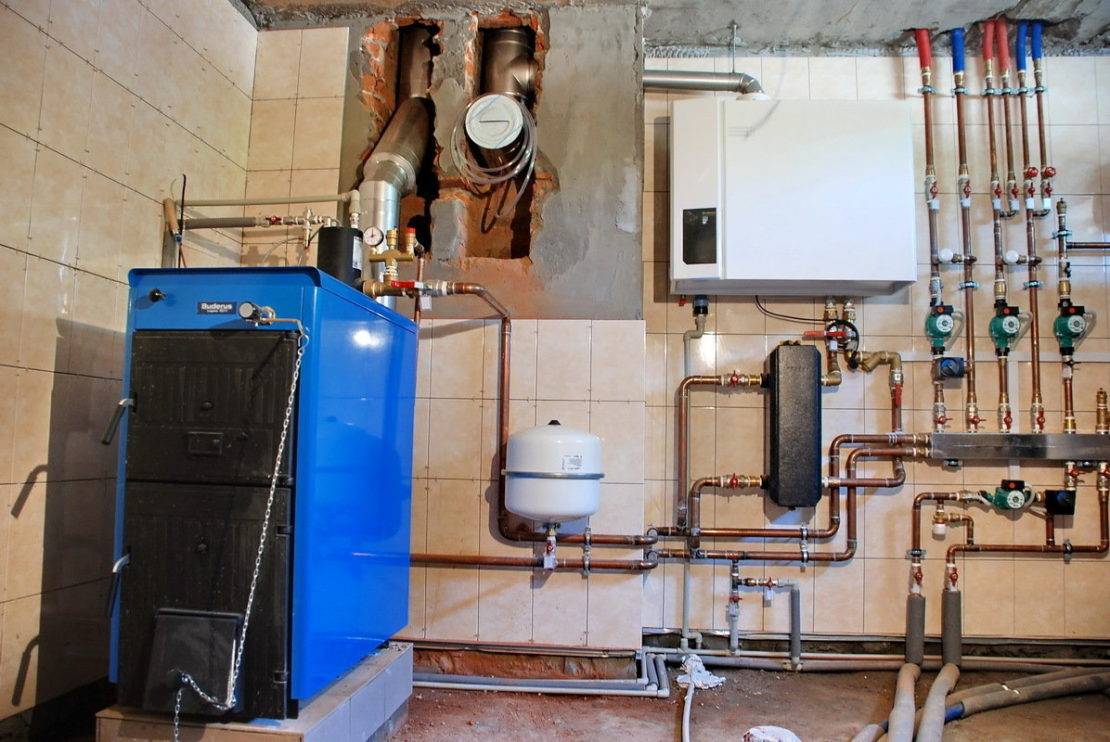

При коллекторной обвязке в систему встраивается один или два коллектора, с которых к каждой батарее прокидываются отдельные трубы. Также такой распределитель позволяет подсоединить к котлу «теплый пол», выполненный все из того же PPR.

Коллекторная разводка дает возможность создавать эффективные системы отопления для домов большой площади и разной этажности (+)

Использование коллекторов и раздельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится делать более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно отрегулировать под конкретные условия и требования.

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

К слову, несложно изготовить твердотопливный котел своими руками.

Как повысить эффективность системы – аккумулятор или байпас?

Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы. Первые монтируют в котельных большой площади, вторые – в небольших помещениях, где, кроме котла, стоит и другое оборудование. Тепловой аккумулятор представляет собой заполненную водой емкость, внутри которой проложены напорная и обратная линия системы отопления. Как правило, такая емкость ставится сразу за котлом. В расположенный между нагревателем и аккумулятором участок напорного и обратного трубопровода можно врезать предохранительные клапаны, расширительные бачки и циркуляционные насосы.

При этом напорная линия разогревает воду в баке, а обратная – греется от залитой в аккумулятор жидкости. Поэтому при отключенной горелке котла система может работать некоторое время только от теплового аккумулятора, что очень выгодно в случае использования в контуре твердотопливных котлов, генерирующих избыточную энергию на старте горения заложенной с топку порции дров или угля. Вместимость теплового аккумулятор определяют по пропорции 1 кВт мощности котла = 50 литрам объема бака. То есть для нагревателя мощностью 10 кВт нужен аккумулятор объемом 500 литров (0,5 м3).

При открытом вентиле часть горячего потока уходит не в напорный контур, а сразу в обратку. Благодаря этому можно снизить температуру нагрева батареи на 10 процентов, сократив объемы прокачиваемого сквозь радиатор теплоносителя на 30 %. В итоге с помощью байпаса можно отрегулировать работу радиатора и в двухконтурной, и в одноконтурной разводке. В последнем случае это особенно актуально, поскольку врезанный в первые две батареи байпас  обеспечивает более сильный прогрев последнего радиатора в линии и дает возможность контролировать температуру в комнатах, хотя и не с такой эффективностью, как в случае с двухтрубной разводкой.

Сферы применения отопительных гребенок

Главным предназначением отопительной гребенки является оптимизация и рациональное распределение теплоносителя. Без правильно рассчитанного и смонтированного распределительного коллектора отопление может работать неправильно. Гребенка позволяет использовать всю полезную мощность котла, при этом получать максимальный КПД всей системы.

Также коллекторы позволяют включать в систему несколько точек потребителей и быть уверенными, что температура теплоносителя на всех участках магистрали будет одинаковой. Если не использовать распределительную гребенку, то часто получается, что радиатор возле котла очень горячий, а радиатор, к примеру, на втором этаже, чуть теплый.

Это происходит из-за того, что теплоноситель остывает пока доходит до последней батареи. Такого эффекта можно избежать и уменьшить путь теплоносителя до конечного потребителя путем разбивки на определенные контуры.

Плюсы и минусы

Что дает применение коллектора? Чем мы жертвуем?

Достоинства

Преимущества коллекторной системы отопления сводятся по большей части к удобству эксплуатации и управления отопительной системой:

Каждый элемент контура управляется независимо и централизованно. Что это значит? Вы, находясь в одной точке дома, можете задать температуру в любой комнате;при необходимости несложно полностью отключить отопительный прибор или группу приборов.

При этом отключение никоим образом не затронет другие помещения.

Поскольку каждая ветка, ведущая от коллектора, питает лишь один радиатор или небольшую их группу, можно обойтись небольшим диаметром трубы. На практике, кстати, подводки чаще всего укладываются в стяжку и представляют собой линию, максимально близкую к прямой между коллектором и отопительным прибором.

При необходимости коллекторная схема позволяет сформировать несколько контуров с разными параметрами отопления —перепадом и температурой. Для этого используется так называемая гидрострелка —разновидность коллектора, представляющая собой трубу с большим внутренним объемом.

Она монтируется несколько необычно, создавая своего рода короткое замыкание между подачей и обраткой. Котел непрерывно подогревает воду в первичном контуре, и она медленно циркулирует внутри гидрострелки;отбирая воду на разном расстоянии от врезок подачи и обратки, можно получить разные значения перепада давлений и температуры теплоносителя.

Типичное применение этой разновидности коллекторной схемы —отопление частного дома с использованием и радиаторов, и теплых полов.

Недостатки

Не обошлось и без них.

  • Расход трубы намного больше, чем при последовательном подключении. Чем сложнее конфигурация помещения и больше его площадь —тем больше разница в затратах.
  • Традиционную одно —или двухтрубную систему отопления несложно смонтировать на стенах. При лучевом отоплении такое размещение подводок будет крайне неэстетичным, да и расход материалов дополнительно увеличится.
  • Укладка подводок в стяжку имеет очевидное последствие: трубы в полу не должны иметь никаких соединений —ни сварных, ни резьбовых. ЛЮБОЕ соединение —это потенциальное место утечки. Понятно, что вскрывать монолитный бетон для устранения течи —перспектива не из приятных.
  • Суммарное гидравлическое сопротивление контура будет непомерно большим. Особенно при использовании труб малого диаметра. О естественной циркуляции можно забыть полностью: незначительного перепада гравитационной системы отопления явно не хватит.
  • При использовании нескольких независимых контуров отопления чаще всего приходится устанавливать столько же циркуляционных насосов, сколько больших колец отопления проложено по дому. Отсюда —опять-таки увеличение расходов и на стадии монтажа, и в процессе эксплуатации.
  • Само по себе применение принудительной циркуляции делает схему энергозависимой. Украли провода? Упал столб линии электропередач? Получите размороженную систему отопления при полностью рабочем котле.

Стоит остановиться насосам —и вся сложная схема разводки станет бесполезным нагромождением холодных труб.
