По каким параметрам выбирать трубы и фитинги для водоснабжения

Типовые варианты обустройства водопровода

Стандартный диаметр пластиковых труб для водопровода составляет 10 мм или 15 мм. Естественно, стояк должен иметь больший диаметр – обычно хватает 25-мм трубы. При покупке труб стоит убедиться в соответствии их диаметров номинальным значениям – погрешность может оказаться весьма значительной.

Обустраивая водопровод сложной конфигурации с множеством поворотов, соединений и сопутствующими перепадами давления, стоит выбирать трубы с увеличенным диаметром – они смогут за счет своих характеристик компенсировать все негативные факторы, связанные с такой конструкцией.

Заключение

Подводя итоги, можно отметить несколько важных моментов. Во-первых, для сложного водопровода стоит использовать трубы повышенного диаметра, равно как и в случае с большим расходом воды. Во-вторых, для транспортировки горячей воды необходимы толстостенные трубы. В-третьих, грамотно подобранный диаметр трубы для водопровода продлит срок службы системы.

Виды муфтовых соединений

При прокладке коммуникаций в бытовом хозяйстве нередко возникают ситуации, когда необходимо соединять элементы из разных материалов, в этом случае используется муфты с различными переходами.

Наиболее распространенный вариант комбинированного муфтового фитинга – переход на внутреннюю или наружную резьбу для подключения труб выполненных из других материалов или инженерного оборудования, сантехнической арматуры (смесителей, запорных кранов, полотенцесушителей).

Не редко необходимо перейти с одного диаметра на другой из одного материала – такие переходные фитинги также имеются в продаже.

Рис. 2 Переходники на резьбу и для спайки полипропилена

Соединительные безрезьбовые муфты для пайки и сварки

Отличительной особенностью безрезьбовых муфт является возможность состыковки с их помощью труб равного или различного диаметра в местах их стыковки. Существует две основные технологии соединения безрезьбовых муфт – методом пайки (сварки) или посредством обжима трубы (компрессионные или пуш-муфты).

Для спайки полипропилена используются паяльники для полипропиленовых труб с нагревательными насадками, которые разогревают внутреннюю часть фитинга и внешнюю трубную поверхность – по истечении короткого времени нагрева расплавленные участки состыковывают и дают остыть некоторое время, после чего получают герметичный запаянный стык.

Технологию пайки применяют и при монтаже трубопроводов большого диаметра из ПНД в строительной и промышленной сфере, при этом используют дорогостоящее оборудование с программным управлением.

Процедура стыковки состоит из нескольких последовательных операций, включающих в себя торцевание (выравнивание торцов в вертикальной плоскости), нагрев соединяемых кромок дисковым утюгом и стыкование их под давлением посредством гидравлического домкрата.

В строительной сфере также стыковка газовых и водопроводных ПНД труб производится при помощи электросварных муфт, в которые вставляют два стыкуемых отрезка. Конструкция представляет собой полиэтиленовый цилиндр с нагревательной спиралью внутри, контакты которой выведены наружу. Электромуфтовая сварка производится электронным аппаратом, который подключают к выходным контактам, он считывает штрих-код и по его показаниям автоматический прибор выдает необходимое напряжение (ток) в течение определенного времени.

Рис. 3 Соединительные муфты для труб водоснабжения комбинированного типа

Комбинированные резьбовые муфты

Использование комбинированной муфты, у которой выходные патрубки рассчитаны на подключение различного вида труб, широко распространено в бытовом хозяйстве. Таким образом соединяют стальные трубы с полипропиленовыми и всеми разновидности полиэтиленовых – низкого давления, сшитым полиэтиленом и металлопластиком.

Часто встречается вариант, когда муфта имеет обжимное (прессовое) подсоединение к полимерному трубопроводу, а другая часть насадки оснащена резьбой, предназначенной для подключения к металлическим трубам, запорной арматуре или фитингам.

Разъемные муфты-американки

Преимуществом американки является возможность устройства разборного узла в местах стыковки труб с различным инженерным оборудованием, например, радиаторов отопления, циркуляционных насосов, коллекторных узлов.

Американки есть практически у всех видов труб, стальных, полипропиленовых, металлопластиковых, а также труб из сшитого полиэтилена.

Конструктивно американка имеет с одной стороны часть соединяющую ее с трубой, с другой стороны накручивающуюся на муфту гайку и переходом на наружную или внутреннюю резьбу. Герметичность соединения разъемной части обеспечивает резиновое кольцо.

Рис. 4 Комбинированные американки для труб

Сталь

Стальные трубы выгодно отличаются от полимерных и металлополимерных прочностью по отношению к гидростатическому давлению, стойкостью к температуре и гидроударам. Их ахиллесова пята — ржавчина; однако оцинкованная стальная труба защищена от коррозии и служит как минимум вдвое дольше черной стали.

Черные и оцинкованные трубы хранились в одинаковых условиях. Сравните их состояние

Характеристики

Температура: до +150°С;

  • Давление: рабочее — до 32 атмосфер, разрушающее — 200 и выше;
  • Срок службы: 15 лет у черной трубы и 30 у оцинкованной.

Фитинги

Повороты, ветвления труб и  присоединения к ним сантехнических приборов выполняются тремя видами фитингов.

Вот их перечень:

ИзображениеОписание

Резьбовое соединение со сгоном

Резьбовые: муфты, уголки, тройники и т.д. с трубной резьбой. Требуют наличия ответной резьбы на патрубках и сгонах. Резьбы герметизируются сантехническим льном и искусственными материалами (лентой ФУМ, полиэстеровой нитью с силиконом и т.д.).

Тройники и уголки под сварку

Под сварку: отводы и тройники монтируются на сварных швах. Преимущество сварных соединений — дешевизна и высокая скорость монтажа, недостаток — в том, что сварка после  чистовой отделки помещения крайне нежелательна, поскольку она оставит следы на стенах.

Переход со стали на полипропилен выполнен с использованием безрезьбового фитинга

Компрессионные: патрубок обжимается резиновым уплотнителем при затягивании накидной гайки. Фитинги этого типа очень дороги и применяются там, где состояние трубы не позволяет нарезать резьбу.

Размеры и диаметр

При выборе диаметра следует руководствоваться принципом «чем дальше от ввода воды в дом, тем тоньше труба». При этом в квартире обычно все трубные изделия монтируются одного размера в поперечнике. Протяженность водопровода в ней от стояка до сантехнических приборов не слишком велика. В этом случае спланировать разводку трубопроводов под ХВС и ГВС несложно, схему можно вполне накидать самостоятельно.

Схема разводки внутридомового водопровода

Для коттеджа в несколько этажей и с большим количеством сантехники проект водопроводной системы обязательно следует заказывать у специалиста. Здесь лучше довериться профессионалу, способному грамотно произвести нужные расчеты труб по всем параметрам. Иначе потом можно получить ситуацию, когда при открытии крана на кухне вода не будет из-за отсутствия напора течь в ванной комнате.

Как рассчитать диаметр труб

Для внутридомовой разводки по диаметру трубы для водопровода чаще всего используются с внутренним сечением в 15–32 мм. Меньше устанавливать не рекомендуется, трубопровод будет шуметь либо напор окажется слишком низким. Для уличного участка от коттеджа до скважины или централизованной водопроводной магистрали поселка принято применять изделия побольше – в 32–50 мм.

Фитинги для водопровода из ПВХ труб

Фитинги для водопроводных труб из поливинилхлорида производят с резьбой, для соединения деталей методом пайки или запрессовывания. Пресс-фитинги простые в монтаже, создают надежные узлы трубопровода. Резьбовые соединения представлены в широком ассортименте, предназначены для реализации сложных схем. Требуют аккуратной работы слесаря при монтаже. Фитинги для пайки – с простой конструкцией и минимумом граней.

С резьбой

Фитинги с резьбой представлены следующими модификациями:

  • нарезка с внутренней или внешней стороны;
  • разъёмного типа;
  • под шестигранник;
  • углового исполнения;
  • тройник;
  • вентили;
  • муфты.

Фитинги для пайки

Фитинги для пайки монтируют в местах отводов, переходов или разветвлений на пластиковых трубах. Соединение получают неразъемное, монтаж требует навыков слесаря и наличие сварочного оборудования. Вариации фитингов для пайки следующие:

  • муфты стандартные или переходные;
  • крестовина;
  • заглушка;
  • тройники стандартные или переходные;
  • колено;
  • пробка;
  • обводное кольцо;
  • крепление.

Пресс-фитинги

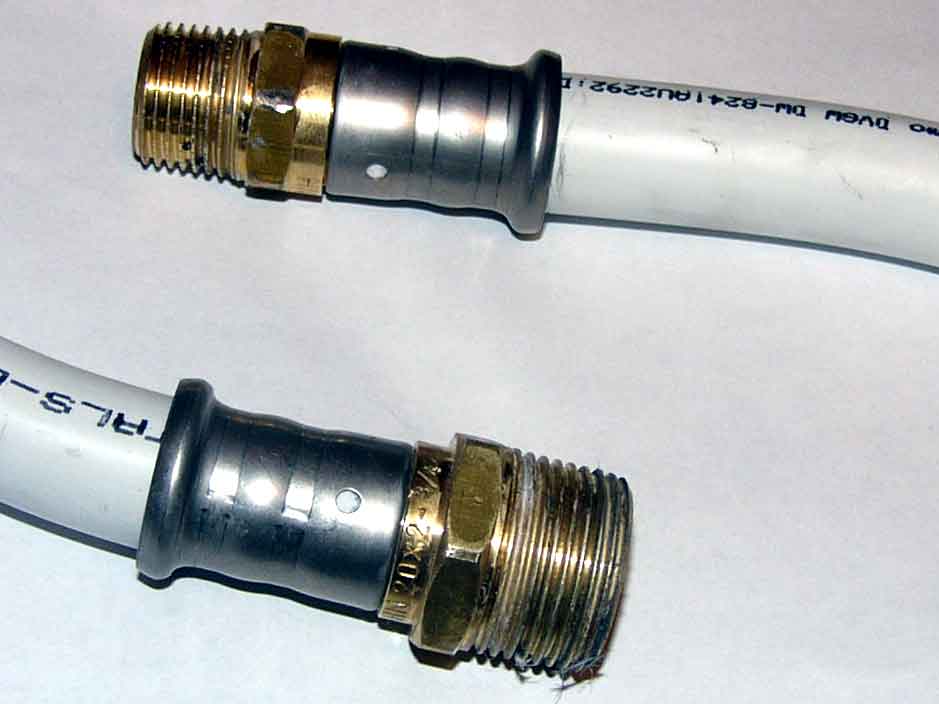

Пресс-фитинги применяют преимущественно для соединения с металлопластиковыми трубами. Суть крепления – прессование стальной гильзы по диаметру трубы. Соединение получают неразъемное. Среди других типов соединительных элементов это наиболее удобные, надежные фитинги с продуманной конструкцией.

Модификации пресс-фитингов:

  • угловая;
  • тройник;
  • переходник.

О материале

Если говорить о выборе материала, у вас есть три варианта организации инженерной сети:

  • Из металла. Сталь, чугун, сплавы, реже медь (по причине высокой стоимости).
  • Из полимеров. Предлагается полиэтилен (в том числе сшитый), поливинилхлорид, полипропилен. Популярен металлопластик, многослойная конструкция с алюминиевой и клеевыми прослойками.
  • Комбинация изделий из пластика и металла.

Материал изготовления – один из критериев, влияющих на выбор диаметра трубы для водопровода в частном доме. Так, металлические магистрали обоснованно считаются наиболее прочными, но металл стенок с внутренней стороны со временем начинает покрываться известковым налетом. Внутреннее сечение сужается, а, значит, уменьшается проходимость и образуется давление, на которое система не была рассчитана изначально.

Сегодня нарастает тенденция обустройства частных водопроводов из прочных и легких полимерных материалов. У изделий гладкая внутренняя поверхность, образование ржавчины и зарастание известковым налетом им не грозит. Однако, в отличие от металлических аналогов, для них важен температурный режим эксплуатации.

Если металлические изделия подойдут для воды любой температуры, то пластик надо подбирать внимательно. Одни полимеры подходят только для холодного водоснабжения, другие способны недолго выдерживать горячую воду. Для систем горячего водоснабжения выбирают армированные (металлопластиковые) трубы.

Виды полипропиленовых труб и фитингов: основные классификации

Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

  • PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
  • PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
  • PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
  • PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

  • N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
  • PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
  • N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;
  • N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

Ниже представлены фото полипропиленовых труб:

Монтаж системы выполняется с использованием следующих фитингов:

  • переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;
  • уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;
  • элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
  • обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
  • запорных элементов;
  • заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.

Фитинги представлены в большом ассортименте

Как определить необходимый размер трубы

Для обеспечения достаточного напора воды нужно знать пропускную способность трубопровода. Исходя из этого параметра решают, какие трубы лучше использовать для водоснабжения в квартирах.

При выборе нужно обязательно учитывать диаметр. Если он составляет 32 мм, то за минуту через такое отверстие пройдет 50 литров воды. Через отверстие диаметром 25 мм пройдет 30 литров.

Требуемый диаметр подбирают по таким показателям:

  • длина водопровода;
  • количество потребителей в сети;
  • температура воды;
  • количество мест, оказывающих сопротивление току воды — поворотов и стыков;
  • материал труб.

Чем длиннее водопровод и чем больше количество потребителей воды на нем, тем большего диаметра следует приобретать трубы. Увеличенный диаметр стоит проектировать и в том случае, если в системе много поворотов и стыковок.

Принято считать, что скорость движения воды по централизованной системе составляет 2 м/с. По ней рассчитывается соотношение длины трубопровода и его диаметра.

Условно сеть разделяют по длине на три группы:

  • до 10 метров;
  • 10 – 30 метров;
  • больше 30 метров.

В первом случае оптимальный размер поперечного сечения составляет 20 мм, во втором – 25 мм, и в третьем – 32 мм. Это типичный расчет, а реально поперечное сечение трубопровода можно определить по онлайн калькулятору, внеся в него планируемое потребление воды.

Из какого материала ваш водопровод?
Медь 9.52%

Сталь 4.76%

Нержавеющая сталь 0%

Металлопласт 19.05%

Полипропилен 47.62%

Полиэтилен 19.05%
Проголосовало: 21

Мне нравится2Не нравится

Виды арматуры

Все изделия, предназначенные для построения водопроводной сети, можно классифицировать следующим образом:

  1. Запорные трубопроводные устройства – включают в себя кран для перекрытия полного или частичного протекания рабочей среды.
  2. Регулировочные устройства – управляют пропускной способностью продуктопровода.
  3. Защитная арматура – срабатывает при возникновении аварийных ситуации в сети, перекрывая проток проводимой среды.
  4. Предохранительные устройства – предназначены для сброса излишнего давления в сети в автоматическом режиме.
  5. Распределительно – смесительная – для изменения направления протоков или их перемешивания (смеситель).
  6. Разделяющие устройства – служат для отвода продуктов, находящихся в разных фазовых состояниях, допустим – пар в одну трубу, воду – в другую.

Многообразие изделий позволяет создавать водопроводные сети любого уровня сложности.

Современный комфорт дома

В системах водоснабжения

А чтобы его создавать, нам нужны все жизненноважных коммуникационные системы в нашем жилье, которые в частности состоят из различных деталей.

Основные требования, которые выдвигаются к трубопроводу – это качественные материалы, прочность соединения и долгий срок службы. Чтобы достичь этой цели, необходимо использоваться хороший материал труб и соединительных элементов. Фитинг, как раз тот элемент системы, без которого не обойтись.

Виды фитинга

  • Переходник;
  • Штуцер.
  • Муфта;
  • Заглушка;
  • Тройник.

С учетом места использования фитинг делится на промежуточный и присоединительный. В случае соединения труб одинакового размера, требуются прямые узлы.

В зависимости от способа соединения данные элементы подразделяются на:

  • Обжимные фитинги – оснащены особым кольцом для уплотнения, которое обеспечивает герметичное соединение труб.
  • Пуш-фитинги используются для всех типов труб.
  • Компрессионные фитинги для труб отличаются легкостью установки и имеют определенную популярность.
  • Резьбовые фитинги – это самый древний способ соединения труб, имеющий резьбу с внешней стороны. Их необходимо накручивать на трубу.
  • Пресс-фитинги для металлопластиковых труб.

Классификация элементов для соединения труб в зависимости от материала изготовления:

  • Чугунный фитинг.
  • Стальной фитинг.
  • Латунный фитинг для труб.
  • Бронзовый фитинг.
  • Пластиковый фитинг
  • Металлопластиковый фитинг.
  • Медный фитинг.

Примечание.

  • Пуш-фитинги – это новаторское решение, которое предлагает рынок строительных материалов. Обрел свою популярность благодаря универсальности использования.
  • Фитинг из бронзы по праву считается самым лучшим соединительным элементом. Он изготовлен из чистого сплава с высоким уровнем экологичности, который имеет антикоррозийные свойства и используется в системах газо- и водопровода.
  • Фитинг из латуни зачастую применяется в качестве соединительного элемента в системах водопровода и отопления. Детали имеют особое покрытие, устойчивое к ржавчине.
  • Хромированный фитинг отлично противостоит окислению.

Этапы монтажа

Для установки полипропиленовых труб лучше арендовать специальный паяльник. Также понадобится резак по трубам (или ножовка по металлу), маркер, транспортир или угловая линейка. Для полного комплекта инструментов необходимо подготовить разводной ключ.

Особых технологических тонкостей в процессе установки полипропиленовых труб нет, однако при полном отсутствии навыков работы могут возникнуть сложности с эксплуатацией трубопровода в дальнейшем. Последовательность действий:

  • Отрезать участок трубы.
  • Место реза зачистить от заусенцев.
  • Подобрать и подогнать нужный фитинг.
  • Надеть соответствующую насадку на паяльник полипропилена.
  • Включить прибор и дождаться его нагрева.
  • Одновременно вставить конец трубы и соединительный элемент в насадку паяльника, а затем подождать несколько секунд (время зависит от толщины стенки).
  • Снять фитинг и участок водопровода с насадки и вручную соединить, вставив один элемент в другой до упора.

Классификация

Виды фитингов определяются в зависимости от рассматриваемого параметра, поэтому ознакомьтесь сразу с несколькими классификациями. В зависимости от используемого материала выделяют:

  1. Нержавеющий. При создании используется нержавейка. Среди основных фигураций стоит выделить тройники, крестовины, отводы, переходы. Самым распространенным видом считается резьбовой .
  2. Бронзовой. Отличается большим сроком службы. Они универсальны и могут применяться совместно с трубами, изготовленными из стали, пластика или меди.
  3. Металлические. В производстве применяются только черные металлы (сталь, чугун) или цветные (бронза, латунь или медь).
  4. Чугунный. Относится к категории резьбовых. Оптимально для создания герметичных конструкций с применением уплотнителей.
  5. Чтобы повысить лучшие характеристики креплений, зачастую применяется хромирование. Их можно эксплуатировать с трубами из различных материалов.

Второй тип классификации предполагает разделение фистингов в соответствии с особенностями конструкций:

  1. DKO с метрической цилиндрической резьбой. В подкатегории принято выделять прямые, угловые конструкции в 45 или 90 градусов.
  2. Для прямолинейных участков используется прямая конструкция.
  3. Чтобы создать герметичную конструкцию, используется обжим соединительных фитингов при помощи двух специальных колец. Конструкция позволяет избежать со временем протечек.
  4. Пуш фитинг. Визуально состоит из уплотнителя в виде кольца, муфты и обжимного кольца. Для создания не используется дополнительный инструментарий прессовой. Актуален для создания отопительных систем или водоснабжения.

    Рис 4. Push

    Рис 5. Устройство PUSH

  5. Баджо. Визуально конструкция не предполагает никаких сложностей. Присутствует корпус, кольца с уплотнителями и болты с резьбой. Также можно найти прямые или под углами в 45 и 90 градусов. Подойдет при создании системы управления машинами 6-25мм

    Рис 6. Баджо

  6. Контейнерное соединение потребуется для установки контейнеров различной направленности.

Третья система классификации построена в соответствии с типом соединения:

  1. Цанговый. Относят к категории обжимных. Специалисты не советуют применять их для соединения труб, изготовленных из материала ПВХ, поскольку высока вероятность нанести серьезные механические повреждения.
  2. С включением накидной гайки представляет разъемный вид. Актуально осуществить демонтаж труб без надобности дополнительно создавать вращение.
  3. Воздушный относят к быстроразъемному виду. Оптимален при создании пневматических систем. При изготовлении используется пластик или металл.
  4. Гидравлический – основной представитель резьбовых или соединений с опрессовкой.
  5. Американка изготавливается из различных видов материалов.
  6. Чтобы работать с полимерными трубами, электросварные конструкции актуальнее всего. Разрешена установка внахлест, либо встык.

Последняя классификация подразумевает тип соединения труб:

  1. Полипропилен. Актуален при создании водоснабжения горячего или холодного типа. Могут создавать комбинированные вариант с использованием латунных вставок.

    Рис 7. Конструкции из полипропилена

  2. Пневматика с со стальными, медными фитингами, бронзовыми или латунными полимерами. Подойдет для труб, изготовленных из полипропилена.
  3. Полиэтилен с закладкой электронагревательных элементов. Как правило, используется нагревательная проволока. С его помощью осуществляется надежна сварка соединительного элемента и трубы.

    Рис 8. Полиэтиленовые

  4. С высоким давлением актуален для гидравлики. За счет системы осуществляется транспортировка жидкости.

Применение труб из стали для водоснабжения

Трубы из стали подразделяются, в зависимости от их покрытия, на оцинкованные (с оцинковкой внутри и снаружи) и без покрытия. Трубы для водоснабжения стальные монтируют посредством резьбовых соединений с использованием тройников, сгонов, муфт либо при помощи сварки.

Стальные водопроводные трубы

Достоинства стальных труб:

  • Высокая степень прочности и жесткости.
  • Долговечность.

Трубам из стали присущ ряд существенных недостатков:

  • Высокая трудоемкость монтажа.
  • Необходимость в очень тщательной герметизации швов.
  • Возникновение на трубах ржавчины.
  • Склонность к образованию на стенках неорганических и органических отложений.

Если выбрана оцинкованная труба для водоснабжения, то специалисты рекомендуют при их монтаже герметизировать резьбовые соединения при помощи льна, пропитанного краской или олифой. Применять синтетические материалы для герметизации резьб категорически не рекомендуется.

Как подобрать правильный размер магистрали

Внутренний диаметр полипропиленовых труб подбираем путем элементарного расчета с исходными данными:

  • скорость движения жидкости по магистрали;
  • расход воды.

Диаметр полипропиленовых труб для водоснабжения частного дома или особняка рассчитывается по формуле:

Д=√((4)-Q-(1000/π∙v)) где v – скорость проходящего потока, м/с (принимается от 0,7…2 м/с); π – число Пи, равное 3,14.

Диаметр труб для водопровода частного дома на практике принимают 20 мм по умолчанию. Для многоэтажного дома на каждом этапе строительства используют различные диаметры полипропиленовых труб на основе уточненного расчета: для подвода воды в каждую квартиру, в каждый подъезд, к дому, кварталу, микрорайону используются различные параметры магистралей. Соответственно, чем выше потребление воды, тем большие размеры принимаются.

На практике в многоквартирных домах применяют следующие размеры полипропиленовых труб в мм:

  • для стояков 5-этажных строений Ø25 мм;
  • разводка внутри помещений – диаметр берется 20 мм;
  • для стояков домов 9 и более этажей принимаются полипропиленовые трубы диаметром 32 мм.

№1. Стальные трубы для водопровода

Не так давно стальные изделия были лидерами в области организации внутреннего водопровода. Никто даже не задумывался, какие трубы для водоснабжения лучше выбрать – повсеместно устанавливались стальные. Причина проста – альтернатив не было. Сегодня, когда выбирать есть из чего, популярность стальных труб снизилась, но спрос на них до сих пор есть.

Основные преимущества:

  • низкая цена. Трубы из стали – это практически самый доступный вариант организовать систему водоснабжения;
  • высокая механическая прочность;
  • способность выдерживать температуры до 100С, резкие скачки температур и подъемы давления. Именно поэтому это универсальный вариант, который подойдет как для холодного, так и для горячего водопровода.

Минусы:

низкая устойчивость к коррозии, впрочем, нанесение цинкового покрытия способно несколько замедлить образование ржачины, но со временем защитный слой стирается, и процесс коррозии запускается;
постепенное зарастание внутренней поверхности трубы, в результате чего снижается пропускная способность и ухудшается качество воды

Чтобы продлить срок службы, систему придется периодически прочищать от образовавшегося налета, но к выбору средств стоит подходить максимально осторожно – щелочные, например, не подойдут и только усугубят ситуацию;
сложность монтажа. Установка выполняется либо с помощью сварки, либо благодаря резьбовым соединениям

В обоих случаях без помощи профессионала не обойтись, если вы, конечно, хотите получить герметичный надежный водопровод;
высокая электропроводность труб.

При должном уходе стальные трубы могут прослужить около 40-50 лет, но сегодня их используют больше для реконструкции существующих систем водоснабжения, чем для организации новых

Если же ваш выбор упал именно на стальные трубы, то обратите внимание на толщину стенок: есть легкие, обыкновенные и усиленные трубы. Чем толще стенка, тем более долговечным и надежным будет изделие

Недавно на рынке появились трубы, в которых внутренняя часть выполнена из пластика. Подобным образом была решена проблема коррозии и зарастания при сохранении прочностных качеств стали. Такие трубы имеют несколько ограниченную сферу использования – подойдут только при условии максимальной температуры в системе 75С и давлении в 16 атм.

Устройство и принцип работы

Чугунные фитинги отливают из ковкого чугуна. После удаления прибылей, очищают и нарезают резьбу внутри или снаружи, в зависимости от конструкции и назначения детали.

После закручивания трубной резьбы, боковые стороны нитей сопрягаемых деталей плотно прилегают друг к другу, образуя герметичное соединение. Для усиления плотности узла на резьбу наматывается уплотнитель:

  • ФУМ ленты;
  • анаэробные герметики;
  • лен сантехнический.

Трубы вкручиваются в муфты и тройники. В переходниках и угольниках одна резьба может быть наружной. При сборке системы все детали собираются последовательно по схеме, от источника поступления жидкости или газа к потребляющему оборудованию или сливной яме.

Отопительная система в частном доме: примерный план действий

Монтаж системы отопления в частном доме, по аналогии с предыдущим вариантом, также нуждается в тщательном планировании и предварительной подготовке. Отметим, что в данном случае более предпочтительным является вариант с двухтрубной разводкой. Для начала, следует определиться с типом нагревательного элемента (котла).

Как правило, они бывают:

  • твердотопливными;
  • газовыми;
  • электрическими

Котлы, работающие на твердом топливе достаточно сложны в обслуживании, и подключение к ним отопительной системы лучше доверить профессионалам. Использование газовых котлов актуально при наличии подведенного к дому газопровода. По сравнению с предыдущими вариантами, установленный электрический котел в данном случае является наиболее безопасным.

Немаловажным фактором в ситуации с установкой отопления в частном доме, станет и тип движения теплоносителя в системе.

Общепринятым является деление на циркуляции:

  • естественную (гравитационную);
  • принудительную (насосную).

В первом случае в схеме отопительной системы следует обязательно предусмотреть наличие воздухоотводчика и расширительного бака, чтобы предотвратить резкие перепады давления. При этом, расширительный бак рекомендовано устанавливать в теплом помещении, чтобы исключить замерзание теплоносителя.

Также следует учитывать, что при относительно несложном монтаже, системам с естественной циркуляцией теплоносителя свойственны некоторые недостатки. Так, они достаточно долго включаются в работу, а их общая длина не должна превышать 30 м.

После того, как удалось определиться с тем, какие трубы для отопления из полипропилена лучше, можно приступать к следующему этапу: соединение их с радиаторами.

Для этого следует выбрать один из существующих способов:

  • нижний;
  • боковой;
  • диагональный.

Вариант с нижним соединением (такую схему еще называют «ленинградкой») предполагает подключение и подающей и отводящей трубы к нижней части радиатора. Для многоэтажных домов такая система не рекомендована. Зато она может быть эффективной в условиях частного дома, тем более что, при желании, нижнюю разводку можно спрятать в пространстве под полом.

В случае с боковым соединением, подающая и отводящая трубы располагаются на одной стороне радиатора, одна сверху, одна снизу. Данная схема чаще всего встречается в многоквартирных домах и отличается достаточной эффективностью.

Поливинилхлоридные трубы (ПВХ) для водопровода

Трубы, изготовленные из поливинихлорида (ПХВ), предназначены для устройства водопровода холодной воды. Не рекомендуется использовать коммуникации из ПХВ для подачи горячей воды. Это связано с физическим свойством полимера ПХВ плавиться при температуре от 50 до 80 градусов. Для горячей воды используют модификацию ХПХВ, которая расшифровывается как «хлорированный ПХВ».

Производители выпускают трубную продукцию из ПХВ диаметром 10, 12, 16, 20, 25, 40, 50, 73, 75, 90 и 110 мм, с толщиной стенок от 2 до 18,3 мм. Для монтажа водопроводной магистрали необходимы специальные фитинги.

Принципы выбора

Прежде чем идти в магазин для покупки фитингов, труб, необходимо нарисовать схему трубопровода. Чертеж позволит рассчитать количество требуемых деталей. Также нужно заранее продумать диаметр трубок, обозначить места препятствий, подключения радиаторов.

Производители

Лучшие компании:

  • VALTEC — итальянская компания;
  • Kalde, FIRAT, Pilsa, TEBO — турецкие компании;
  • Oventrop, Aquatherm, Wefatherm, Banninger — немецкие производители;
  • Ekoplastik, FV-Plast — чешские компании.

Примерная цена

Цены зависят от материала, диаметра, конструкции. Средняя стоимость фитингов от зарубежных производителей — 190–250 рублей.

Преимущества и недостатки

Преимущества:

  • герметичное соединение;
  • долговечность, надежность;
  • устойчивость к гидроударам, высоким температурам;
  • простота монтажа.

Недостатки:

  • для монтажа некоторых деталей нужно использовать специализированное оборудование;
  • изделия из металла подвержены образованию ржавчины.

Простой монтаж фитингов

Общие выводы

Так какие лучше использовать трубы для водоснабжения в каждом конкретном случае?

Прежде, чем переходить к конкретике, давайте сформулируем общее правило:

  1. На ХВС и автономном горячем водоснабжении могут применяться любые виды напорных труб, соответствующие штатным эксплуатационным температурам (в том числе полимерные и металлополимерные);

На фото — подводка холодной воды в частном доме

  1. В системах централизованного горячего водоснабжения мы настоятельно советуем применять только металлические трубы.

В домах советской постройки водоснабжение разводилось только сталью — черной и оцинкованной

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
