Однофазные и трехфазные реле постоянного тока — принцип работы

Фотографии

  • Миниатюрное твердотельное реле

  • Твердотельный замыкатель

Работа твердотельного реле

В гостях у нас ТТР фирмы FOTEK:

Давайте разберемся с его обозначениями.  Вот небольшая табличка-подсказка для этих типов реле

Давайте еще раз взглянем на наше ТТР

SSR – это значит однофазное твердотельное реле.

40 – это на какую максимальную силу тока она рассчитана. Измеряется в Амперах и в данном случае составляет 40 Ампер.

D – тип управляющего сигнала. От значения Direct Current – что с буржуйского – постоянный ток. Управление ведется постоянным током от 3 и до 32 Вольт. Этого диапазона хватит самому заядлому разработчику радиоэлектронной аппаратуры. Для особо непонятливых даже написано Input, показан диапазон и фазировка напряжения. Как вы видите, на контакт №3 мы подаем “плюс”, а на №4 мы подаем “минус”.

А – тип коммутируемого напряжения. Alternative current – переменный ток. Цепляемся в этом случае к выводам №1 и №2. Можем коммутировать диапазон от 24 и  до 380 Вольт переменного напряжения.

Для опыта нам понадобится лампа  накаливания на 220 Вольт и простая вилка со шнуром. Соединяем лампу со шнуром только в одном месте:

В разрыв вставляем наше  твердотельное реле

Втыкаем вилку в розетку и…

Нет… не хочет… Чего-то не хватает…

Не хватает управляющего напряжения! Выводим напряжение от Блока питания  от 3 и до 32 Вольт постоянного напряжения. В данном случае я взял 5 Вольт. Подаю на управляющие контакты и…

О чудо! Лампочка загорелась!  Это значит, что контакт №1 замкнулся с контактом №2. О срабатывании реле нам также говорит и светодиод на корпусе самого реле.

Интересно, какую силу тока потребляют управляющие контакты реле? Итак, имеем на блоке 5 Вольт.

А сила тока получилась 11,7 миллиампер! Можно управлять хоть микроконтроллером!

Выбор и покупка твердотельного реле

Чтобы купить твердотельное реле, следует обратиться в специализированный магазин электроники, в котором опытные специалисты помогут подобрать устройство, в соотношении с необходимой мощностью.

Твердотельное реле цена определяется такими характеристиками:

  • тип устройства,
  • наличие крепежных элементов,
  • материал, из которого изготовлен корпус,
  • мгновенное или постепенное включение,
  • наличие дополнительных функций,
  • производитель,
  • мощность,
  • потребление электроэнергии,
  • габариты прибора.

Во время покупки твердотельного реле, следует учесть один очень важный момент. Данные устройства должны работать с запасом мощности, который превышает мощность устройства в несколько раз. Если не придерживаться этого правила, при небольшом повышении мощности, прибор мгновенно выйдет из строя.

Рекомендуется использование специальных предохранителей, которые помогут избежать поломки реле.

Есть несколько разновидностей предохранителей:

  • g R — используются во широком диапазоне мощностей, отличаются быстрым действием;
  • g S — используются во всем диапазоне тока, защищаю элементы полупроводников от повышенных нагрузок электросети;
  • a R — защищают элементы полупроводникового типа от возникновения коротких замыканий.

Такие устройства имеют достаточно высокую стоимость, которая приравнивается к стоимости самого реле, но они обеспечивают высокоэффективную защиту устройства от поломки.

Существуют другие предохранители, которые относятся к классу В, С и D. Они отличаются меньшим спектром защиты и более дешевой стоимостью.

Во время эксплуатации твердотельного реле, следует учесть, что данный прибор очень быстро нагревается. Если корпус устройства очень сильно нагрелся, то оно не способно коммутировать ток в обычном режиме, количество тока очень сильно снижается. Если температура нагрева достигнет 65 градусов, то прибор сгорит.

Поэтому во время использования реле обязательно требуется установка охлаждающего радиатора. И запас тока должен быть в три, четыре раза выше. Если производится регулировка двигателей асинхронного типа, то запас тока увеличивается в восемь-десять раз.

Принцип действия

     В https://techtrends.ru/catalog/tverdotelnye-rele/” target=”_blank”>твердотельных реле взаимодействие управляющего сигнала с управляемым происходит путем формирования гальванической развязки – как правило, с помощью оптрона. Управляющее напряжение подает питание на светодиод, а он, в свою очередь, освещает фотодиод, и с помощью тока последнего включается МОП или тиристор, управляющий нагрузкой. Тиристоры и симисторы используются в устройствах, применяемых при переменном токе, а транзисторы – в приборах с постоянным током. Также применяются и специализированные оптоэлектронные приборы – оптотиристоры и фототиристоры.

     Структура ТТР включает:

  • вход – первичная цепь, состоящая из резистора на постоянном изоляторе, имеющего последовательное подключение. Главной функцией входной цепи является принятие сигнала и передача его устройству реле, коммутирующему нагрузку;

  • оптическая развязка – используется для изоляции входной и выходной сети переменного тока;

  • триггерная цепь – отдельный элемент, обрабатывающий входной сигнал и переключающий выход;

  • цепь переключателя – подает силу напряжения, включает в себя транзистор, симистор и кремниевый диод;

  • цепь защиты – может быть внешней или внутренней, защищает устройство от сбоев или появления ошибок.

     Для коммутации индуктивной нагрузки при помощи твердотельного реле необходимо увеличить запас тока не менее, чем в 6–8 раз.

Известные модели

Расшифровка маркировки

Основные характеристики зависят от многих факторов. К популярным отечественным моделям, произведенным фирмами КИПпрбор, Протон, Cosmo, относятся:

  • ТМ-О. Устройства со встраиваемой схемой «ноль», через которую проходит переход фазы.
  • ТС. Модели, которые выключаются в любой момент времени.
  • Наиболее популярные и используемые – ТМВ, ТСБ, ТСМ, ТМБ, ТСА. Они обладают выходной RC цепью.
  • Тс/ТМ – силовые. Токи достигают значений 25 мА.
  • ТСА, ТМА – применяются в чувствительных приборах.
  • ТСБ, ТМБ – низковольтные модели. Напряжение не превышает 30 В.
  • ТСВ, ТМВ – высоковольтные. Напряжение достигает 280 В.

К иностранным аналогам относятся изделия, произведенные фирмами Carlo Gavazzi, Gefran, CPC.

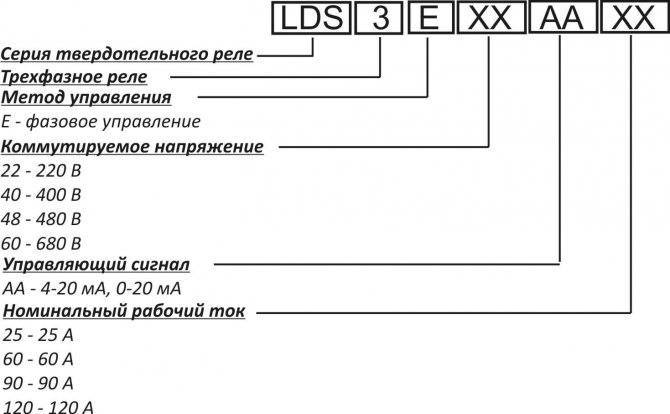

Расшифровка

Модели SSR, TSR (однофазные и трехфазные соответственно) являются самыми популярными. Их сопротивление равно 50 Мом и более при напряжении 500 В.

Записывается обозначение как SSR -40 D A H. SSR или TSR обозначает число фаз. 40 – нагрузка в Амперах. Буквой обозначается сигнал на входе (L 4-20 мА, D – 3-32 В при постоянном токе, V – переменное сопротивление, A – 80-250 В при переменном токе). Следующая буква – входное напряжение (А – переменное, D – постоянное). Последняя буква – диапазон выходных напряжений (Н – 90-480 В, нет буквы – 24-380 В).

Конструкция и принцип действия ТТР

Если большая часть подобной электроники традиционно содержит подвижные детали контактных групп, твердотельное реле таких деталей не имеет совсем. Коммутация цепи схемой устройства осуществляется по принципу электронного ключа. А роль электронных ключей обычно исполняют встроенные в тело реле полупроводники – силовые транзисторы, симисторы, тиристоры.

Прежде чем пытаться изготовить твердотельное реле самостоятельно, логично ознакомиться с базовой конструкцией подобных устройств, понять принцип их функционирования.

В рамках плотного изучения прибора сразу же следует выделить преимущественные стороны ТТР:

  • коммутация мощной нагрузки;
  • высокая скорость переключения;
  • идеальная гальваническая развязка;
  • способность кратковременно держать высокие перегрузки.

Среди механических конструкций найти реле с подобными параметрами реально не представляется возможным. Вообще, преимущества относительно механических собратьев у твердотельных реле выражаются внушительным списком.

Условия эксплуатации для ТТР практически не ограничивают применение этих устройств. К тому же отсутствие подвижных механических деталей благоприятно сказывается на продолжительности службы приборов. Так что есть все основания, чтобы заняться твердотельным реле – собрать устройство своими руками.

Однако, справедливости ради, наряду с положительными моментами следует отметить свойства реле, характеризуемые как недостатки. Так, для эксплуатации мощных приборов, как правило, требуется дополнительный компонент конструкции, который предназначен отводить тепло.

Радиаторы охлаждения твердотельных реле имеют габаритные размеры в несколько раз превосходящие габариты ТТР, что снижает удобство и рациональность монтажа.

Приборы ТТР в процессе эксплуатации (в закрытом состоянии) дают обратный ток утечки и показывают нелинейную вольт-амперную характеристику. Не все твердотельные реле допустимо использовать без ограничений в характеристиках коммутируемых напряжений.

Отдельные виды устройств предназначены коммутировать только постоянный ток. Внедрение твердотельных реле в схему обычно требует обращения к дополнительным мерам, направленным на блокировку ложных срабатываний.

Твердотельные реле часто можно встретить в общем электрощитке квартиры.

Как работает твердотельное реле?

Управляющий сигнал (обычно напряжение низкого уровня, исходящее, к примеру, от контроллера управления) подаётся на светодиод оптоэлектронной пары, присутствующей в схеме ТТР. Светодиод начинает излучать свет в сторону фотодиода, который в свою очередь открывается и начинает пропускать ток.

Проходящий через фотодиод ток приходит на управляющий электрод ключевого транзистора или тиристора. Ключ открывается, замыкает цепь нагрузки.

Так работает функция коммутации прибора. Вся электроника традиционно заключена в монолитный корпус. Собственно, поэтому устройство и получило название твердотельного реле.

А о том, как подключить твердотельное реле можно прочесть в этом материале.

Разновидности твердотельных переключателей

Весь существующий ассортимент приборов условно можно разделить по группам, исходя из категории подключаемой нагрузки, особенностей контроля и коммутации напряжений.

Практическое применение устройств

Сфера использования твердотельных реле довольно обширна. Из-за высокой надежности и отсутствия потребности в регулярном обслуживании их часто устанавливают в труднодоступных местах оборудования.


Во многих реле подключение проводов управляющего контура требует соблюдения полярности, что необходимо учитывать в процессе монтажа оборудования

Основными же сферами применения ТТР являются:

  • система терморегуляции с применением ТЭНов;
  • поддержание стабильной температуры в технологических процессах;
  • контроль работы трансформаторов;
  • регулировка освещения;
  • схемы датчиков движения, освещения, фотодатчиков для уличного освещения и т.п.;
  • управление электродвигателями;
  • источники бесперебойного питания.

С увеличением автоматизации бытовой техники твердотельные реле приобретают все большее распространение, а развивающиеся полупроводниковые технологии постоянно открывают новые сферы их применения.

При желании, собрать твердотельное реле можно собственноручно. Подробная инструкция представлена в этой статье.

Принцип действия

В твердотельных реле взаимодействие управляющего сигнала с управляемым происходит путем формирования гальванической развязки – как правило, с помощью оптрона. Управляющее напряжение подает питание на светодиод, а он, в свою очередь, освещает фотодиод, и с помощью тока последнего включается МОП или тиристор, управляющий нагрузкой. Тиристоры и симисторы используются в устройствах, применяемых при переменном токе, а транзисторы – в приборах с постоянным током. Также применяются и специализированные оптоэлектронные приборы – оптотиристоры и фототиристоры.

Структура ТТР включает:

  • вход – первичная цепь, состоящая из резистора на постоянном изоляторе, имеющего последовательное подключение. Главной функцией входной цепи является принятие сигнала и передача его устройству реле, коммутирующему нагрузку;
  • оптическая развязка – используется для изоляции входной и выходной сети переменного тока;
  • триггерная цепь – отдельный элемент, обрабатывающий входной сигнал и переключающий выход;
  • цепь переключателя – подает силу напряжения, включает в себя транзистор, симистор и кремниевый диод;
  • цепь защиты – может быть внешней или внутренней, защищает устройство от сбоев или появления ошибок.

Для коммутации индуктивной нагрузки при помощи твердотельного реле необходимо увеличить запас тока не менее, чем в 6–8 раз.

Что такое твердотельное реле

Твердотельное реле (ТТР) или в буржуйском варианте Solid State Relay (SSR) – это особый вид реле, которые выполняют те же самые функции, что и электромагнитное реле, но имеет другую начинку, состоящую из полупроводниковых радиоэлементов, которые имеют  своем составе силовые ключи на тиристорах, симисторах или мощных транзисторах.

Твердотельное реле — принцип работы

Твердотельное реле — это устройство, обеспечивающее контакт между низковольтными и высоковольтными электрическими цепями.

Рассматривая структуру данного прибора, большинство моделей схожи между собой, имеют незначительные отличия, которые никак не влияют на принцип их работы.

Структура твердотельного реле включает наличие:

  • входа,
  • оптической развязки,
  • триггерной цепи,
  • цепи переключателя,
  • цепи защиты.

Входом является первичная цепь, которая характеризуется наличием резистора на постоянном изоляторе, который имеет последовательное подключение. Основная функция цепи входа состоит в принятии сигнала и передаче команды устройству твердотельного реле, которое коммутирует нагрузку.

В качестве изоляции входной и выходной сети с переменным током используется устройство оптической развязки. От типа данного компонента, зависит вид реле и его принцип работы.

Для обработки входного сигнала и переключения выхода используется конструкция триггерной цепи. Она выступает, как отдельный элемент, а в некоторых моделях входит в состав оптической развязки.

Чтобы подать силу напряжения на нагрузку используется цепь переключающего типа, которая включает транзистор, кремниевый диод и симистор.

Чтобы защитить твердотельное реле от сбоев в работе или возникновения ошибок, используется отдельная защитная цепь. Это устройство бывает двух видов: внутреннего и внешнего.

Твердотельное реле схема состоит из:

  • системы контроля,
  • устройства твердотельного реле,
  • двигателя, насоса, сварочного аппарата, трансформатора или нагревателя.

Чтобы коммутировать индуктивную нагрузку с помощью твердотельного реле следует увеличить запас тока в 6-8 раз.

Принцип работы твердотельного реле состоит в замыкании или размыкании контактов, которые передают напряжение непосредственно на реле. Чтобы привести в действие контакты необходимо наличие активатора. Его роль в твердотельном реле выполняет полупроводник или твердотельный прибор. В устройствах которые работают при переменном токе это тиристор или симистор, а для приборов с постоянным током — транзистор.

Прибор, который характеризуется наличием ключевого транзистора, является твердотельным реле. Это, например, датчик движения или света, который с помощью транзистора осуществляет передачу напряжения.

Между напряжением в катушке и силовых контактах появляется действие гальванической развязки, которое исчезает в следствие наличия оптической цепи.

Это интересно: Производители автоматических выключателей – рейтинг лучших фирм: изучаем развернуто

Форма выходного сигнала твердотельного реле

При отсутствии входного сигнала ток нагрузки не протекает через SSR, поскольку он фактически выключен (разомкнут), а выходные клеммы видят полное напряжение питания переменного тока. При применении входного сигнала постоянного тока, независимо от того, какую часть синусоидального сигнала, положительного или отрицательного, проходит цикл, из-за характеристик переключения SSR при нулевом напряжении, выход включается только тогда, когда сигнал пересекает нулевую точку.

Когда напряжение питания увеличивается в положительном или отрицательном направлении, оно достигает минимального значения, необходимого для полного включения выходных тиристоров или симистора (обычно менее чем около 15 вольт). Падение напряжения на выходных клеммах SSR соответствует падению напряжения переключающего устройства V T (обычно менее 2 вольт). Таким образом, любые высокие пусковые токи, связанные с реактивными или ламповыми нагрузками, значительно снижаются.

Когда сигнал входного напряжения постоянного тока удаляется, выход не отключается внезапно, так как после срабатывания проводимости тиристор или триак, используемый в качестве переключающего устройства, остается включенным в течение оставшейся части полупериода, пока токи нагрузки не упадут ниже удерживающих устройств тока, в этот момент он выключается. Таким образом, высокая обратная ЭДС dv / dt, связанная с переключением индуктивных нагрузок в середине синусоиды, значительно снижается.

Тогда основными преимуществами твердотельного реле переменного тока над электромеханическим реле является его функция пересечения нуля, которая включает SSR, когда напряжение нагрузки переменного тока близко к нулю вольт, таким образом подавляя любые высокие пусковые токи, поскольку ток нагрузки всегда будет запускаться от точки, близкой к 0 В, и присущей нулевой характеристике отключения тока тиристора или симистора. Поэтому существует максимально возможная задержка выключения (между удалением входного сигнала и отключением тока нагрузки) в один полупериод.

Плюсы и минусы твердотельного реле

Плюсы

  • включение  и выключение цепей без электромагнитных помех
  • высокое быстродействие
  • отсутствие шума и дребезга контактов
  • продолжительный период работы (свыше МИЛЛИАРДА срабатываний)
  • возможность работы во взрывоопасной среде, так как нет дугового разряда
  • низкое энергопотребление (на 95% (!) меньше, чем у обычных реле)
  • надёжная изоляция между входными и коммутируемыми цепями
  • компактная герметичная конструкция, стойкая к вибрации и ударным нагрузкам
  • небольшие размеры и хорошая теплоотдача (если конечно использовать термопасту и хороший радиатор)

Минусы:

дороговизна

Схема твердотельного реле постоянного тока своими руками

Для начала разберёмся, что такое твердотельное реле.

Твердотельное реле (сокр. ТТР) – это разновидность управляемых переключателей (реле) без подвижных механических частей.

Виды ТТР

Производители поставляют огромное количество вариантов твердотельных реле в различных конструктивных исполнениях. ТТР можно классифицировать по следующим признакам:

  • По виду тока (для постоянного или переменного, для одно-или трёхфазных цепей);
  • По типам подключаемых нагрузок (с мгновенным срабатыванием, для индуктивных или ёмкостных нагрузок различной мощности и т.п.);
  • По типу корпуса/возможности монтажа (для DIN-реек, для печатных плат, для монтажа на переходных планках);
  • По типу управляющего сигнала (импульсный, постоянный и т.п.);
  • По другим эксплуатационным характеристикам (габариты, диапазоны рабочих температур, влажность и т.д.).

Принцип работы

Управление цепью нагрузки происходит через оптопару. Только она может обеспечить гальваническую развязку без использования механических контактов. По этой причине принимающий элемент всегда реализован на базе полупроводников и имеет следующие блоки:

1.Вход;

2.Триггерная цепь;

3.Развязка;

4.Переключатель (или переключающая цепь);

5.Защита.

Входная цепь получает управляющий сигнал и обеспечивает правильную логику подачи питания на излучающий элемент.

Свет выступает в роли своеобразного ключа.

В зависимости от логики работы реализуется тот или иной алгоритм питания нагрузки.

Преимущества

Самыми очевидными достоинствами ТТР можно назвать:

  • Беззвучная работа (в сравнении с механическими реле).
  • Высокая скорость срабатывания.
  • Небольшие габариты.
  • Большой срок эксплуатации.
  • Наличие гальванической развязки с управляемой цепью.

Недостатки

К сожалению, без них никак:

  • Каждое твердотельное реле рассчитано на определённый тип нагрузки, поэтому готовую модель необходимо подбирать под параметры цепи, а самодельную – правильно проектировать и рассчитывать.
  • Даже при номинальной нагрузке ТТР может сильно греться. Применение радиаторов существенно увеличивает габариты схемы.
  • Как и любой полупроводник, даже в закрытом состоянии ТТР имеет обратный ток и его ВАХ в целом – нелинейная.
  • В зависимости от типа реализации могут присутствовать обязательные требования к соблюдению полярности.

Поэтому цепи в цепях с ТТР необходимо предусматривать системы защиты от КЗ и повышения напряжений / токов, а также от ложных срабатываний (так как чувствительность таких реле очень высока).

Схемы ТТР для постоянного тока

Наиболее популярным в радиотехнике является диапазон напряжений 5-24 В.

Для 5-ти вольтовых схем подойдёт реализация такой схемы на оптопаре. В качестве основы используется MOC3083M как наиболее доступный и практичный элемент.

Её можно использовать, например, в качестве развязки для устройств на базе Arduino (выходной сигнал как раз – 5 В).

Рис. 1. Схема ТТР для постоянного тока на оптопаре

Светодиод LD1 (это АЛ307А) используется для индикации работы ТТР (его можно заменить на простой диод с аналогичными параметрами).

V1 – семистор BT139-800 (на 16А, с изолированным анодом).

D – любой стабилитрон на 3,3 В.

R1 должен иметь теплоотвод минимум 0,5 Вт.

В идеале всю схему желательно разместить на алюминиевой подложке или на радиаторе и полностью залить компаундом (с хорошей теплопроводностью). Не стоит забывать о дополнительной изоляции греющихся полупроводников (в первую очередь семистора), особенно если они имеют открытые аноды.

Доработанный вариант для схем с повышенным напряжением – до 24 В.

Рис. 2. Доработанный вариант для схем с повышенным напряжением

Сила тока допускается в диапазоне 7-14 мА. При превышении необходимо заменить светодиод (АЛ307А рассчитан на эксплуатацию с током до 20 мА).

Твердотелки – надо ли их использовать?

Для начала рассмотрим также целесообразность применения таких реле. Например, реальный случай:

Другой случай, когда такие реле не нужны:

О перегрузках и защите твердотельных реле будет подробно сказано ниже, а в данном случае целесообразно применить обычный контактор, который прекрасно справляется с перегрузкой и стоит в 10 раз дешевле.

Поэтому, за модой гнаться не стоит, а лучше применить трезвый расчет. Расчет по току и по финансам.

Если кому-то придёт в голову, можно кнопкой звонка или герконом запускать двигатель мощностью 10 кВт! Но не так всё просто, подробности будут ниже.

Принцип работы твердотельного реле

Рис. №3. Схема работы с использованием твердотельного реле. В положении выключено, когда на входе наблюдается 0 В, твердотельное реле не дает пройти току через нагрузку. В положение включено, на входе есть напряжение, ток идет через нагрузку.

Основные элементы регулируемой входной цепи переменного напряжения.

  1. Регулятор тока служит для поддержки неизменного значения тока.
  2. Двухполупериодный мост и конденсаторы на входе в устройство служат для преобразования сигнала переменного тока в постоянный.
  3. Встроенный оптрон оптической развязки, на него подается питающее напряжение и через него протекает входной ток.
  4. Тригерная цепь служит для управления эмиссией света встроенного оптрона, в случае прекращения подачи входного сигнала ток прекратит свое протекание через выход.
  5. Резисторы, расположенные в схеме последовательно.

В твердотельных реле используется два распространенных типа оптических развязок – семистор и транзистор.

Симистор обладает следующими преимуществами: включение в состав развязки тригерной цепи и ее защищенность от помех. К недостаткам следует отнести дороговизну и необходимость больших величин тока на входе в устройство, необходимого для переключения выхода.

Рис. №4.  Схема реле с семистором.

Тиристор  — не нуждается в наличии большого значения тока для переключения выхода. Недостаток – нахождение триггерной цепи вне развязки, а значит большее число элементов и слабая защита от помех.

Рис. №5. Схема реле с тиристором.

Рис. №6. Внешний вид и расположение элементов в конструкции твердотельного реле с транзисторным управлением.

Принцип работы твердотельного реле типа SCR полупериодного управления

При прохождении тока через реле исключительно в одном направлении величина мощности снижается почти на 50%. Для предотвращения этого явления используют  два параллельно подключенных  SCR, расположенные на выходе (катод соединяется анодом другого).

Рис. №7. Схема принципа работы полупериодного управления SCR

Типы коммутирования твердотельных реле

  1. Управление коммутационными действиями при переходе тока через ноль.

Рис. №8. Коммутация реле при переходе тока через ноль.

Используется для резистивной нагрузки в системах управления и контролирования нагревательных устройств. Использование в слабоиндуктивных и емкостных нагрузках.

  1. Фазовое управление твердотельным реле

Рис.№9. Схема фазного управления.

Основные показатели для выбора твердотельных реле

  • Ток: нагрузки, пусковой, номинальный.
  • Тип нагрузки: индуктивность, емкость или резистивная нагрузка.
  • Тип напряжения цепи: переменное или постоянное.
  • Тип сигнала управления.

Рекомендации по подбору реле и эксплуатационные нюансы

Токовая нагрузка и ее характер служат главным фактором, определяющим выбор. Реле выбирается с запасом по току, в который входит учет пускового тока (он должен выдержать 10-кратное превышение тока и перегруз на 10 мс). При работе с обогревателем номинальный ток превышает номинальный ток нагрузки не менее чем на 40%. При работе с электродвигателем запас по току рекомендован быть больше номинала не менее чем в 10 раз.

Ориентировочные примеры выбора реле при превышении тока

  1. Нагрузка активной мощности, например, ТЭН – запас 30-40%.
  2. Электродвигатель асинхронного типа, 10 кратный запас по току.
  3. Освещение с лампами накаливания – 12 кратный запас.
  4. Электромагнитные реле, катушки – от 4 до 10 кратного запаса.

Рис. №10. Примеры выбора реле при активной нагрузке по току.

Такой электронный компонент электрических цепей как твердотельное реле становиться обязательным интерфейсом в современных схемах и обеспечивает надежную электрическую изоляцию между всеми задействованными электроцепями.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
