Современные разновидности и особенности твердотопливных котлов

Температура теплоносителя

Это имеет огромную важность, она должна превышать «точку росы». В противном случае начнётся образование кислоты из пара и продуктов окисления, которая будет приводить к разрушению агрегата.

  • Если принудительно отключить циркуляцию это приведёт к разнице температур в котлоагрегате и радиаторах отопления.
  • В результате повышается вероятность гидро-удара и деформации. Теперь об инерционности. Следует помнить, что в таких устройствах поддержка подходящего показателя теплоты является проблематичной. Решается данная проблема несколькими способами.

Один из них заключается в наличии охладителя. Как внешнего, так и встроенного в корпус.

Другое решение – бак-аккумулятор. Он повышает КПД, позволяет управлять теплообменом.

Регулятор тяги для котлов

Не так давно интенсивность горения дровяных отопителей регулировалась исключительно вручную, путем открывания или закрывания дверцы зольника, откуда происходит подача воздуха в топку за счет естественной тяги дымохода.

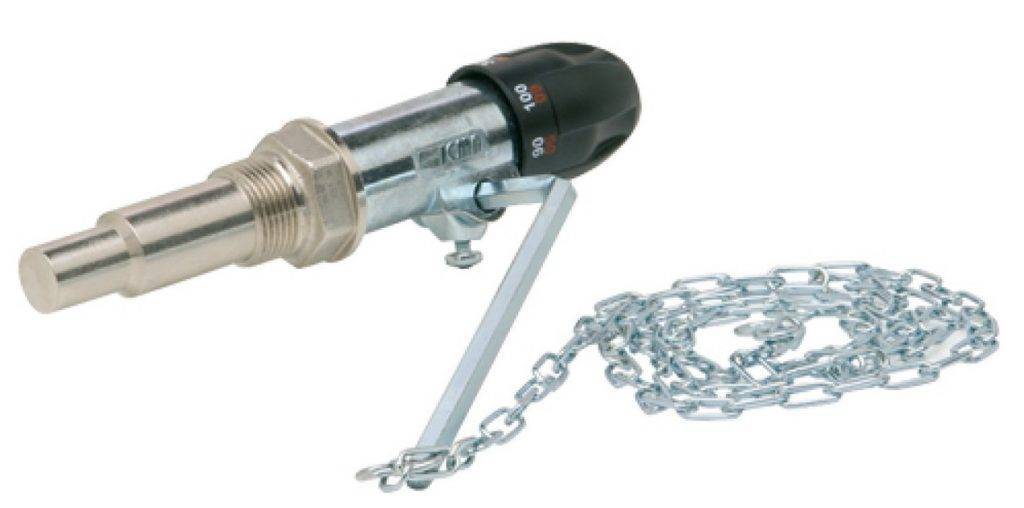

Сейчас этим занимается специальное устройство — регулятор тяги для твердотопливных котлов. Хозяину дома только и остается, что выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо справляется данный элемент со своими функциями и нужен ли он вообще.

Главную роль в устройстве регулятора играет термостатический элемент, помещенный внутрь цилиндрического корпуса и связанный механически с рычагом и цепочкой, прикрепленной к дверце зольника.

Элемент представляет собой герметичную колбу, наполненную термочувствительной жидкостью, значительно расширяющейся при нагревании. Он находится в том конце корпуса, который вкручивается внутрь водяной рубашки котла и непосредственно контактирует с теплоносителем.

Конструкция изделия от разных производителей может отличаться.

Типовой механический регулятор тяги состоит из следующих элементов:

  • Погружная гильза;
  • Термостатическая капсула;
  • Шток;
  • Исполнительный механизм;
  • Рычаг;
  • Пружина;
  • Настроечная рукоятка;
  • Цепь.

Функционирует устройство следующим образом:

  • жидкость в термостатическом элементе нагревается, контактируя с нагревающимся теплоносителем;
  • благодаря расширению рабочей среды в термостатическом элементе, исполнительный механизм перемещает рычаг;
  • при перемещении рычага ослабляется цепочка и заслонка начинает закрывать отверстие;
  • за счет уменьшения потока воздуха в топку, интенсивность горения топлива снижается;
  • теплоноситель остывает и вместе с этим сжимается рабочая среда в термостатическом элементе;
  • рычаг перемещается вверх, приоткрывая заслонку;
  • регулировка выполняется циклически до полного прогорания топлива, при остывании теплоносителя рычаг поднимает заслонку в верхнее положение.

На торце устройства расположена рукоятка настройки. Она ограничивает ход рычага, определяя крайнее положение воздушной заслонки. Это дает возможность задать определенную температуру теплоносителя, которая будет поддерживаться в автоматическом режиме.

К сожалению, не все котлы пригодны для установки подобного устройства. Потому, прежде чем купить регулятор тяги твердотопливного котла,следует убедиться в том, что Ваш котел пригоден для подобного вида работ и имеет специализированное отверстие для прибора.

Основными плюсами регулятора тяги являются:

  • Простота установки;
  • Отсутствие необходимости электрического снабжения;
  • Простота эксплуатации;
  • Регулятор тяги твердотопливного котла, цена которого очень важна, относительно дешев. Это является видимым преимуществом, потому, очень часто выносится как достоинство, благодаря удачному соотношению цены и качества.

Установить регулятор тяги очень просто, для этого просто необходимо следовать небольшой инструкции:

  • Необходимо хорошо прогреть котел вручную;
  • Вторым шагом будет установка температуры на приборе в 65 градусов по Цельсию;
  • Далее стоит измерить температуру жидкости в системе, и когда она достигнет установленной, то есть 65%, прикрепить регулятор, оставив заслонку приоткрытой, с зазором в пару миллиметров.

Следуя этой простой инструкции, можно без труда установить регулятор тяги для твердотопливных котлов, регулируя показатели системы сразу после крепления.

Правила эксплуатации

Для эффективной работы отопления важно правильно выбирать топливо, учитывая его плотность, влажность, фракцию, и придерживаться рекомендаций по хранению материалов. Необходимо регулярное техобслуживание оборудования, контроль его работы, соблюдение требований к теплоносителю (его коэффициенту жесткости, химическому составу)

Профилактика перегрева

Превышение допустимых значений температуры нагрева теплоносителя и котельного агрегата в течение длительного времени снижает эксплуатационные сроки котельной установки, увеличивает вероятность аварийной ситуации. Контроль параметра нужен для создания комфортных условий в доме, оптимизации расхода топлива. Перегрев предотвращают установкой клапанов безопасности, с помощью дополнительного встроенного теплообменника или аварийного контура.

Превышение температуры нагрева снижает эксплуатационные сроки котельной установки.

Вывод отработанных газов

Соблюдение правил отвода дыма — основное требование безопасной эксплуатации котла. Для этого выбирают трубу круглого сечения с ровной внутренней поверхностью из нержавеющей стали, асбеста.

Основные разновидности

Тип оборудования для обогрева определяет его эксплуатационные свойства, параметры, требования к техобслуживанию. От конструктивного исполнения зависят габариты, область применения техники.

Классический дровяной для отопления частного дома

Наиболее распространенный вариант, отличающийся простотой конструкции, энергонезависимостью, способностью работать со всеми видами горючего. Для терморегуляции задействуются механический привод и заслонка.

С дополнительной тягой

Для более полного сгорания топлива предусматривается принудительная подача воздуха в топку или оснащение агрегата дымососом (вытяжкой для продуктов сгорания, усиливающей тягу). Это увеличивает производительность, снижает расход горючего.

Пиролизный

Газогенераторные модели имеют 2 камеры сгорания: для твердого топлива и выделяемого на первом этапе горючего газа. Такое исполнение обеспечивает экологичность, энергоэффективность установки, повышает ее КПД до 95%. Можно использовать топливо любой фракции при условии контроля его влажности.

Длительного горения

Оборудование оснащено колосниками с водяным охлаждением, системой удаления дыма с конвекционными каналами, блоком управления и вентилятором для подачи воздуха. Котлы отличаются 90‑95%-ным КПД, временем автономной работы до 48 часов, отсутствием сложной электроники, что повышает надежность агрегатов.

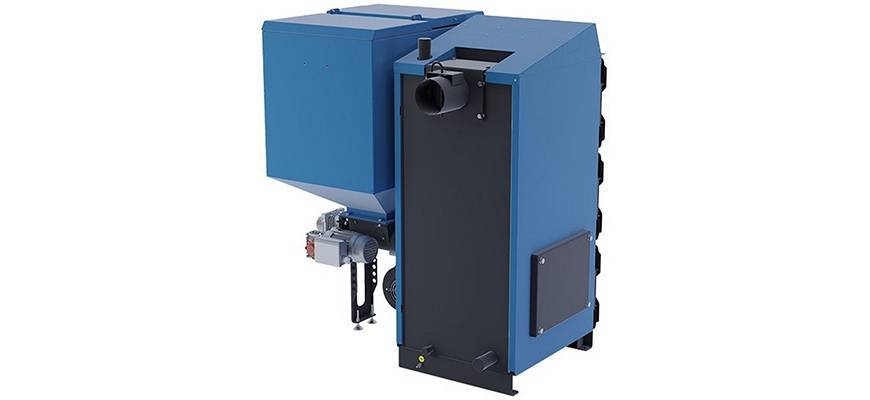

Автоматический

Подача топлива автоматизирована, выполняется при помощи шнекового конвейера или пневматического транспортера из внешнего бункера, в котором оно хранится в большом объеме. Применяется сложная электроника, контролирующая температуру теплоносителя. Доступна функция дистанционного управления.

Пиролизный котел

Ценители высоких технологий могут заинтересоваться пиролизными котлами, стоимость которых хотя и выше обычных, но продуктивность не идет ни в какое сравнение с традиционными системами. Владелец такого котла экономит существенные суммы на дровах, поскольку процесс включает в себя этап сжигания газа, выделяемого из твердого топлива. На одной закладке дров такой котел может работать более суток.

Чтобы правильно растопить пиролизный котел, следует в шуровочную дверцу заложить порцию щепок и большой кусок сухой бумаги, а в загрузочную дверцу — дрова и небольшое количество угля сверху. Зажигать следует кусок бумаги, от которой процесс горения распространится далее. Дверцу можно закрывать сразу, как только щепа разгорится.

Популярные модели

Наиболее известными поставщиками твердотопливных агрегатов являются марки:

  • литовская Stopuva;
  • немецкая Buderus;
  • чешская Wattek;
  • бельгийская ACV;
  • австрийская Wirbel;
  • российские НМК, Zota и ООО ТК «ТеплоГарант».

Среди представленных на рынке моделей от различных компаний, можно выделить несколько востребованных устройств.

Stropuva Mini S8

Независимый от электропитания агрегат, обслуживающий площадь до 80 кв. м. Работает с тремя видами топлива, выделяется небольшими размерами. Снабжён удобной вертикальной дверцей топки.

Специальная конструкция зольника позволяет сократить необходимость его очистки до двух раз в месяц. Одной закладки хватает на суточный обогрев, пеллеты прогорают за 48 часов.

Преимущества:

  • высокий КПД;
  • качество конструкции;
  • безопасность;
  • наличие термометра.

Недостатки:

  • большой вес;
  • шероховатое покрытие дверцы затрудняет её очистку.
Роман Оборин:Игорь Фалаев:
«Экономичный и компактный агрегат, горит долго. Расходует мало горючего, хорошо обогревает дом, не образует копоти. Единственный минус – тяжеловат.»«Небольшая удобная бочка, прибор сразу готов к работе, не нужно ничего собирать и прикручивать. Ручки дверок качественные и надёжные, самопроизвольно не открываются. Топится долго, может гореть до 20 часов.»

Теплодар Куппер Эксперт-15

Российская модель с возможностью установки горелки. В верхней половине корпуса располагается штуцер для выхода воздуха. Совместима с дровами, углём и брикетами. Три зоны входа воздуха и верхнее горение обеспечивают долгое поддержание тепла.

На дне находится резервуар с водой, препятствующий излишнему нагреванию пола. Стальная пластина защищает дверцу от накала. Можно дополнительно прикреплять регулятор тяги.

Преимущества:

  • возможность монтажа пеллетной или газовой горелки;
  • удобная дверца, размещённая под углом;
  • непрерывное горение в течение 24 часов.

Недостатки:

  • сложность монтажа;
  • маленькая топка.
Олег Егорин:Семён Ивин:
«Удобный котёл, можно докупить дополнительно горелку, работает долго и даже после отключения в доме сохраняется тепло.»«Неплохой агрегат, хватает почти на сутки обогрева, но горючего расходует много. Удобная конструкция дверки для закладки.»

ZOTA Тополь-16ВК

Аппарат с водяным контуром по доступной цене. Треугольная форма трубы позволяет избежать засоров и увеличивает срок эксплуатации устройства. Для заправки котла можно применять дрова, уголь и пеллеты.

Модель отличается вместительной топкой и возможностью верхней и боковой закладки горючего.

Преимущества:

  • низкая цена;
  • удобство эксплуатации и очистки;
  • эффективность.

Недостатки:

малый КПД.

Владимир Харитонов:Алексей Зайцев:
«Качественный прибор по доступной для своего сегмента стоимости. Работает без нареканий.»«Устройством приятно пользоваться, чистится без проблем, можно загружать разные виды топлива, как брикетного, так и обычного.»

Теплодар Куппер Эксперт-22

Прибор небольшого размера, способный работать в 4 режимах: быстрый прогрев, классик, медиум и максимум. Горение по направлению сверху вниз обеспечивает равномерное и более длительное сжигание материала и хорошую отдачу тепла.

Верхний люк для очистки защищён стальным экраном, предотвращающим прогорание.

Преимущества:

  • два люка для очистки;
  • наклонная дверка для верхней загрузки;
  • функция верхнего горения.
Евгений Жердев:Иван Алаев:
«Продуманная регулировка нагрева, можно настраивать продолжительность горения от 30 минут до суток. Легко чистится, в комплекте есть специальные аксессуары для уборки.»«Качественная модель, конструкция позволяет подсоединять с любой стороны трубки отопления. С прибором поставляется ТЭН и термоманометр.»

Stropuva S30

Твердотопливный котёл для размещения в коммерческих и жилых помещениях. Одинаково эффективен для круглогодичного и сезонного применения. Отличается высоким КПД, независим от электропитания и совместим с разнообразным топливным материалом.

Устройство имеет компактные габариты, экологически безопасно. Длительность прогорания дров составляет до 30 часов, брикеты могут тлеть до 2 суток.

Преимущества:

  • безопасность использования;
  • высокий КПД;
  • долговечность;
  • качество сборки.

Недостатки:

высокая стоимость.

От теории к практике

Чаще желающие смастерить оборудование своими руками останавливают выбор на вертикальном твёрдотопливном котле. Процесс изготовления будет рассмотрен на примере твёрдотопливного котла для отопления дома площадью 100 м2. Эта система состоит из семи радиаторов и разводки системы водопровода.

Итак, делаем теплообменник:

  1. изготавливаем вертикальные основания теплообменника. Для этого берём четыре профильные трубы длиной по 30 см каждая, которые будут располагаться со стороны камеры сгорания;
  2. в них газовым резаком делаем по четыре отверстия диаметром 5 см. Неровности убираем угловой шлифовальной машинкой (болгаркой). Должно получиться восемь отверстий;
  3. в трубах, которые будут находиться в задней части оборудования, проделываем четыре отверстия диаметром 40 мм и четыре диаметром 50 мм. Все они должны располагаться со стороны соединения с передними стойками. В результате должно получиться по восемь отверстий;
  4. в профильной трубе длиной 500 мм вырезаем отверстие для крепления патрубка, через который будет происходить вывод отработанной воды;
  5. в верхней части задней стойки делаем отверстие для подачи воды в систему.

После чего приступаем к сборке теплообменника. Вертикальные основания соединяются профильной трубой. Для этого её кладём на установленные перпендикулярно поверхности основания. Места соединения провариваем сваркой. Всю эту конструкцию с обратной стороны соединяем профильной трубой с отверстиями для отвода воды. В результате получаем переднюю стенку теплообменника.

Далее вертикальные основания устанавливаем перпендикулярно, и свариваем четырьмя трубами круглого сечения. Получается задняя стенка теплообменника. Переднюю и заднюю стенки соединяем между собой. Для этого надо подвести продольные трубы к отверстиям и проварить их, а затем к конструкции привариваем патрубки для подачи и вывода воды. Стыки завариваем с использованием кусочков металла и проверяем прочность теплогенератора.

После проверки прочности сварки закрываем пробкой патрубок для отвода воды, а в отверстие для подвода заливаем воду. Проверяем герметичность сварочных соединений на видимые протечки.

Изготовление корпуса тоже потребует усилий. Для этого из листов жаропрочной стали вырезаем восемь стенок – 2 передние, 2 задние и 4 боковые. Площадь каждой из них должна быть 850 х 300 мм. Все замеры производим метровой линейкой, отрезаем материал болгаркой. После чего вырезаем две пластины размером 450 х 450 мм: одну для днища, другую для верхней плиты котла.

Делаем два отверстия под дверки в передней стенке: первое — на уровне колосника для поджигания топлива и очистки камеры сгорания, а второе – немного выше по уровню для загрузки топлива. В работе используем дрель и болгарку. Из листа нарезаем рёбра жёсткости длиной 80 см.

Виды по способу сжигания топлива и конструкционным особенностям

Горение — процесс быстрого разложения древесины на газы с последующим окислением углерода до углекислоты. Оптимальное горение всегда выделяет большое количество тепла. Увеличить время и эффективность горения древесины можно различными способами.

Колосниковые

Горение происходит на колосниковых решётках, через которые проходит воздух. Топливо горит во всём объёме, интенсивность пламени регулируется подачей воздуха через зольную дверцу.

В режиме длительного горения такой котёл неэффективен, так как горение замедляется задержкой подачи воздуха.

Бо́льшая часть разложившейся до пиролизных газов древесины не сгорает и оседает на стенках дымохода в виде сажи. Оптимальным вариантом использования такого котла является режим форсированного горения и накопление тепловой энергии в теплоаккумуляторе.

Пиролизные

Пиролизный котёл обеспечивает длительное горения одной закладки дров благодаря послойному разложению дров на пиролизные газы с последующим сгоранием. Горение в такой топке происходит не по всей массе загрузки, в камере газификации горит только нужное количество топлива. Тепло получается при сжигании пиролизных газов и улавливается теплообменником на дымоходе. Использование пиролиза возможно только в довольно узком диапазоне мощности, к этому параметру стоит отнестись очень щепетильно.

Фото 2. Внутреннее устройство и принципы работы твердотопливного котла длительного горения пиролизного типа.

Существенным недостатком пиролизных котлов является их энергозависимость. Для поддержания горения газов и разложения твёрдого топлива воздух нагнетается вентиляторами. Этот недостаток сопровождается несомненным достоинством — благодаря принудительной подаче воздуха есть возможность точно регулировать температуру теплоносителя при устойчивом горении. Оборудование автоматизируется, при бункерной подаче топлива (опилок, пеллет) достигается феноменально долгое время автономной работы.

Большое преимущество пиролизных котлов — их относительная всеядность. При некоторых регулировках и конструктивных особенностях пиролиз происходит на шелухе, соломе, опилках. пеллетах, кусковой древесине, коре.

Верхнего горения

Революционный взгляд на увеличение длительности горения на одной закладке — заставить гореть топливо не во всём объёме снизу вверх, а послойно, сверху вниз.

Фото 3. Внешнее и внутреннее устройство твердотопливного котла с верхним типом горения. Стрелками указаны части прибора.

Устройство простое: камера сгорания заполняется дровами, воздух подаётся через дифференцированную систему воздуховодов. Горение происходит только сверху закладки, при достаточной подаче воздуха топливо сгорает полностью.

Конструктивные особенности котла определяют вид используемого топлива. По возможности, закладка должна быть плотной, чтобы угольки не проваливались вниз и не образовывали новых очагов горения. Оборудование работает на крупных кусках древесины, но их придётся пересыпать опилками, щепой, пеллетами. Главное — равномерное распределение топлива по площади камеры.

Топить углем или торфобрикетами невозможно, т. к. это топливо с высокой зольностью. А также из-за повышенного образования золы нельзя применять влажную древесину.

Шахтного типа

Усовершенствованная конструкция котлов верхнего горения. Воздух подаётся через специальный телескопический воздуховод, на котором установлен «блин» груза.

Топливо сгорает постепенно сверху вниз, прижатое массивным раскалённым металлом. Пламя раздувается подаваемым непосредственно в зону горения воздухом.

Конструкция блестяще реализована в изделиях фирмы «Стропува», многократно скопирована и усовершенствована тысячами конструкторов и народных умельцев.

Конструкция привлекает внимание поразительной гибкостью настроек, простотой, долговечностью, феноменальным КПД и длительностью горения. Котёл работает самостоятельно, без применения вентиляторов и воздуходувов

Загрузка топлива должна быть максимально равномерной. Котёл прекрасно работает на любой сухой древесине: щепа, опилки, солома, кусковые дрова, небольшие поленья, пеллеты. На пеллетах время горения значительно увеличивается, соответственно загрузка котла требуется реже.

Устройство и работа пиролизного котла

Топка пиролизного котла разделена на два отделения. В первой сгорают дрова, а во второй производится вторичное сгорание смеси пиролизных газов и воздуха. Отделяет первую камеру от второй колосниковая решетка, на которую и укладывают топливо.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ (+)

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Сначала в первое отделение топки пиролизного котла загружают топливо, затем включают вентилятор и поджигают топливо. Образующиеся в результате горючие газы перемещаются во второе отделение, смешиваются с воздухом и сгорают.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

Причем загружать топливо в устройство придется по максимуму, снижение нагрузки приводит к повышенному образованию золы и сажи, а также негативно сказывается на работе агрегата в целом.

Сфера использования

Примечательно, что данное оборудование используется не только в частных целях, но и для удовлетворения промышленных нужд – этот факт предполагает наличие различных моделей. Главным отличием отопительных систем, используемых на производстве, является то, что топливо подается в автоматическом режиме, хотя принцип работы остается тем же.

Также у них есть специальная система очистки от золы, что делает их поистине новаторскими. Бытовые котлы, которые устанавливаются в частных домах, как правило, лишены таких опций, так как автоматика дорога, и не каждый пользователь может ее себе позволить.

https://youtube.com/watch?v=NXhbM8oMF-k

Достоинства и недостатки

Конечно, цены на твердотопливные котлы, простота их эксплуатации и безопасность сделали их самыми распространенными на всем территории бывшего СССР. Но стоит отметить, что имея некоторые минусы, такие установки обладаю рядом преимуществ.

Плюсы:

  • Простота и дешевизна фигурирует практически во всех отзывах о твердотопливных котлах.
  • Отсутствие строго определенного вида топлива. При желании в ней может сжигаться любые твердые материалы.
  • Относительно дешевое топливо.
  • Отсутствие дополнительной нагрузки на электрическую сеть.
  • Отсутствие сложности в использовании.
  • Неприхотливость установки.
  • Большое количество тепла.
  • Отсутствие необходимость оформления дополнительной документации в органах надзора.
  • Отсутствие возможной утечки.
  • Широкий выбор моделей на рынке.
  • Более 80 процентов тепла используется по назначению.

Минусы:

Необходимость проводит чистку дымохода. Со временем, особенно если труба выполнена из кирпича без гильзы, на поверхности оседает большое количество золы и сажи. Это может привести в негодность котел, который будет выбрасывать продукты горения в жилое помещение. К тому же может начаться перегревание отдельных элементов конструкции.

Сложность в установке автоматики в таких котлах. В них человек должен регулярно добавлять топливо в камеру сгорания. Но есть установки, которые облегчают этот процесс.

Требуется организация дополнительного места для топлива. Это помещение должно быть сухим и огражденным от попадания огня.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
