Надёжность опирания перекрытий на несущие стены обеспечивает безопасную надёжную и долговременную возможность эксплуатации всего здания. От грамотного исполнения зависит конструктивная устойчивость инженерных сооружений. Поэтому опирание плит перекрытия на стены регламентируется СНиП.

Параметры, обуславливавшие величину опирания

Глубина захода перекрытия на стены зависит от следующих факторов:

• назначения и типа зданий — жилые, административные, производственные;
• материала и толщины несущих стен;
• величины перекрываемого пролёта;
• размеров железобетонных конструкций и их собственного веса;
• вида действующих на перекрытие нагрузок (статического или динамического характера), какие из них являются постоянными и какие временными;
• величины точечных и распределённых нагрузок;
• сейсмичности района строительства.

Все факторы, перечисленные выше, обязательно учитываются при выполнении расчётов надёжности конструктива.

В соответствии с действующими нормативными документами опирание плиты перекрытия на кирпичную стену принимается от 9-ти до 12-ти см, окончательный размер определяется инженерными расчётами в процессе проектирования здания.

При меньших нахлёстах тяжёлый собственный вес элементов, в совокупности с действующими нагрузками, окажет непосредственное воздействие на край кладки, что может привести к его постепенному разрушению.

С другой стороны больший нахлёст будет уже своеобразным защемлением железобетонных элементов с передачей веса от вышерасположенного участка стены на их торцы. Результат — растрескивание и медленное разрушение кладки стен.

Также при приближении торцов изделий к наружным поверхностям стен происходит увеличение теплопотерь в железобетонных элементах с образованием мостиков холода, приводящих к образованию холодных полов.

Стоимость деталей пропорциональна их длине, поэтому чрезмерное защемление приведёт к увеличению стоимости сооружения.

Узел опирания плиты перекрытия на кирпичную стену

При возведении кирпичных зданий с устройством перекрытий из сборных железобетонных плит кладка ведётся в полную толщину до проектного низа потолков. Далее кирпичи укладываются только с наружной стороны стен для образования ниши, в которую можно будет уложить плиты.

В узлах опирания важно соблюдение следующих условий:

• торцы не должны упираться в кирпичную кладку, так для наиболее часто применяемом в практике нахлёсте в 12-ть см, ширина ниши ≥ 13-ти см;
• раствор, на который укладываются плиты, той же марки, что и кладочный;
• пустоты в каналах заделываются с торцов при помощи бетонных вкладышей, что предохранит торцы от разрушения при сдавливании под нагрузками. Изготовление бетонных вкладышей выполняется на заводах с поставкой при покупке плит, при отсутствии вкладышей канальные пустоты заполняются бетоном В15 непосредственно на стройплощадке.

На торцевые кирпичные стены плитные железобетонные изделия ложатся и одной боковой стороной. В этом случае минимальное опирание плиты перекрытия на торцевые стенки не нормируется.

Но чтобы избежать разрушения изделия при сдавливании пустотного канала, монтаж должен быть выполнен так, чтобы выложенная выше перекрытия кладка не ложилась на крайнюю пустоту конструкции и плечи действующих от нагрузки моментов должны быть минимальных значений.

Как укоротить пустотную плиту?

Круглопустотные плиты выпускаются по заказ любых размеров, но бывают случаи, когда возникает необходимость уменьшить их длину или ширину, вырезать нужную форму, например для эркера или же сделать в плитах отверстие для выхода на чердак. В таких случаях плиту нужно рубить, применяя для этого болгарку, лом и кулачок. Несмотря на достаточно высокие прочностные характеристики плиты, рубится она достаточно легко – хватит 40 минут, чтобы отрезать лишние сантиметры плиты шириной 1,2 м.

Как это сделать? Рассмотрим варианты резки плиты поперек и вдоль. Чтобы разрубить плиту поперек, ее нужно расположить горизонтально, подложив под нее подкладки и нанеся на нее линии, по которым она будет укорачиваться. Подкладки должны находиться точно под линией разметки, а не по краям. Например, нужно отрезать полметра плиты. Для этого на расстоянии 500 мм от края проводится мелом линия на поверхности плиты, а точно под ней устанавливается подкладка. Если же подкладка будет находиться не под разметкой, а рядом, при резке бетонная поверхность будет, что называется «зализываться».

По отмеченной линии плита режется болгаркой с диском по бетону. После этого нужно кулачком постучать по пустотам около линии разреза. Удары кулачка должны приходиться точно по пустотам, а не по ребрам. Обычно плита пробивается с 3-4 удара кулачка. Эти действия повторяются по всей ширине плиты. Чтобы разрубить ребра, по ним наносятся удары тем же кулачком, только уже сбоку, а не сверху. Ненужный кусок плиты, лишенный опоры снизу, будет провисать под тяжестью своего веса, что ускорит и облегчит процесс резки. Далее с помощью лома пробивается нижняя стенка трубы, под которой находится арматура. Поверхность арматуры тщательно очищается от бетона, после чего она разрезается болгаркой с помощью диска по металлу.

Полученная укороченная плита будет иметь не совсем ровный край среза, который впоследствии нужно заделать забутовочным кирпичом с раствором, что не только скроет неровности, но и укрепит плиту.

Плиту можно разрезать и вдоль. Технология практически такая же, но требует меньше усилий и больше времени, ведь длина больше ширины. В этом случае кулачком нужно разбить только стенку пустоты, идущей вдоль плиты, предварительно сделав продольный надрез болгаркой по намеченной линии. Дальше ломом пробивается нижняя стенка трубы. В процессе резки в бетонном слое будут встречаться гладкие прутья арматурной сетки диаметром 3-8 мм. Их можно разрезать болгаркой.

При резке арматуры нужно учитывать, что она напряжена и может зажать режущий диск болгарки. Чтобы этого не произошло, прутья арматуры слегка не дорезаются до конца, а потом полученный надрез окончательно разъединяется ударом лома или кулачка. Еще один надежный способ резки арматуры – с использованием автогена.

Сравнительная легкость, с которой рубится круглопустотная плита, наталкивает на мысль, что не такая уж она и прочная. Но это не так. На самом деле эта плита может выдержать нагрузку до 800 кг/м2, которая в основном воспринимается арматурой и ребрами.

Складирование плит и требования к кладке

Правильное хранение плит перекрытия Чувствительность к влажности и пористость материала является фактором, который требует соблюдать нормы при складировании, перевозке плит до начала монтажных работ. Панели перекрытия укладывают после установки фундаментных блоков с песчаной подушкой, сборки каркаса или возведения стен, поэтому они часто ожидают очереди с организацией складирования на земле.

Деформации при нарушении правил хранения в виде трещин, изгибов ведет к опасным разрушениям после укладки плит в монтажное положение, поэтому места складирования оборудуются и регулярно проверяется состояние панелей.

Правила укладки железобетонных панелей на хранение:

1. На землю в месте ранения нужно положить шифер, рубероид или полиэтилен. Подложка защитит от суточных температурных изменений и предотвратит появление конденсата на поверхности бетона и в пустотах.
2. После складирования плиты накрываются аналогичными материалами. Можно использовать металлические листы.
3. Допускается укладка штабеля на высоту до 2,5 м, монтажные петли находятся сверху изделия. Нельзя складировать в одном блоке продукты разного назначения и размера.
4. Деревянные прослойки ставятся после каждого ряда, размещаются одна под другой по вертикали. Панели перекрытия хранят только горизонтально, наклонное и вертикальное положение не допускается.

Опирание плит

Перекрытие разграничивает пространство в здании, одновременно воспринимает нагрузку и перераспределяет ее на вертикальные опорные элементы. Горизонтальные плиты связывают отвесные несущие части строения и обеспечивают устойчивость дома. Панельные диафрагмы испытывают эксплуатационные нагрузки от влаги, динамики, звука. Размер опирания на стены или ригеля зависит от типа изделия и материала стен.

Существуют нормативные рекомендации, которые изложены в СНиП 208.01 – 1985 «Пособие по проектированию жилых зданий»:

• сплошные плиты на бетонные и железобетонные стены, металлические и ж.б. ригели — 80 — 120 мм, при опирании по всему контуру принимается глубина 60 — 90 мм;
• на стены из камня и кирпича — 120 — 150 мм;
• на вертикальные ограждения из вибрированных блоков или плит — 100 мм.

Допускается выполнять монтаж плит перекрытия на ленточный фундамент, стены из различных материалов, кроме деревянного бруса и досок. Коробку из материалов с малой плотностью (газобетон, пеноблок, керамзитобетон) дополнительно усиливают армированным бетонным поясом, на который непосредственно опираются плиты.

Не всегда выполняются нормативные требования по глубине опирания. Перерасчет минимально допустимой величины проводится конструкторами и проектировщиками, которые имеют подтвержденное право на разработку технической документации строительства.

Самостоятельно такие вычисления не делаются, т.к. нужно учитывать много значимых факторов, например, уровень сейсмичности постройки, толщину вертикальных ограждений и их материал, вес оборудования, людей. Все эти данные подставляются в формулы с определенными коэффициентами, которые подбираются по определенным правилам.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

• полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
• шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
• сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

• отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
• величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
• надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
• консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
• расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

• путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
• способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

1. Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
2. Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
3. Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Монтаж фундаментных плит

При устройстве фундаментов нельзя использовать плиты перекрытия. Они не рассчитаны на нагрузки, которые должны воспринимать фундаменты. Бетонные перекрытия применяют для устройства пола и потолка. Их монтируют на верхних отметках этажей, которые называются междуэтажными перекрытиями.

Установку фундаментов начинают с монтажа маячных плит, которые укладывают в углах здания ив местах пересечения стен. Два монтажника одевают на плиту строповочные тросы, крановщик ее поднимает на высоту полметра для проверки правильности и надежности ее строповки и подает к месту ее укладки. Когда плита находится на расстоянии 20-30 см от подготовки, ее правильно ориентируют и монтируют в проектное положение.

Принимают и укладывают плиту или блок два других работника, которые находятся непосредственно там, где монтажный элемент устанавливается в проектное положение.

Нивелир

Верх плиты проверяют нивелиром, а плановое положение отвесом, опущенным с проволок обозначающих оси. После проверки планового положения и высотных отметок c плиты снимают строповочные тросы. Между маячными плитами начинают класть промежуточные, ориентируясь по натянутым причалкам. Швы между смонтированными элементами заполняют раствором.

После установки всего фундамента проверяются его плановое положение и правильно ли он установлен по высоте. При необходимости сверху устраивают выравнивающую стяжку. Усиление такой стяжки арматурой позволяет создать выравнивающий армированный пояс, который не только сглаживает все неровности, но и способствует равномерному распределению и передаче нагрузок на фундамент от перекрытия и со всего здания. О том, как происходит монтаж плит перекрытия, смотрите в этом подробном видео:

Далее монтируют стены подвала, если они имеются по проекту,цоколь и плиты перекрытия.Бетонные блоки, из которых происходит изготовление подвальных стен, также можно использовать в качестве цоколя.

Допустимые при монтаже нарушения привязок элементов фундамента приведены в таблице:

№ п/п	Виды нарушения	Допустимые отклонения, мм	Метод контроля и форма регистрации
1	Несовпадение привязки фундаментных плит и элементов перекрытия к разбивочным осям	12	Измерительный, каждый элемент, геодезическая схема
2	Несовпадение отдельных рядов плит и элементов перекрытия от горизонтали (на 10 м длины)	15	Измерительный, геодезическая схема
3	Отклонение песчаной подушки под плитой от заложенной в проекте отметки	15	Измерительный, геодезическаяисполнительная схема

При монтаже фундаментных элементов необходимо учитывать, что не допускается их установка на основание, покрытое водой или снегом, а также использование раствора, который уже начал схватываться, и не нужно ни в коем случае пытаться его восстановить, добавляя воду.

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

• высокая скорость монтажа;
• укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;
• низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта. Толщина внутренних стен – около 8-12 мм

При работе с панелями важно учитывать раскладку и тип конструкции

Всего выделяют 3 основных вида:

• полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;
• пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;
• шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

• равномерно распределяют нагрузку;
• для постройки не требуется привлечение спецтехники;
• могут укладываться не только на стены, но и колонны;
• монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

• трудоёмкость строительства;
• необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;
• обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Полезные рекомендации

Нельзя монтировать плиты со сломанными петлями

Монтаж плит постоянно контролируется. Проверяется качество изделий для перекрытия, сертификаты и паспорта на них. Учитывается правильность складирования и перевозки. В процессе работ исследуется соответствие проекту, качество заделки стыков и сварки закладных деталей. Если швы заполняются бетоном зимой, место подогревается до полного застывания смеси.

На крупном строительстве стыки проверяются после набора проектной прочности, делается проверка установки с помощью нивелиров и лазерных уровней. Если были изменения проекта, выполняются чертежи с подробным указанием, ведутся журналы сварки, заделки соединений, составляются акты скрытых работ.

Нельзя ставить плиты, которые имеют сломанные петли, не очищены от грязи ни налипших слоев. Во время перерыва поднятые конструкции не оставляются на весу, а укладываются с завершением сварки. Выравнивать панели ломом после снятия строп нельзя, как и перемещать их по воздуху при ветре больше 15 м/с или в туман.

Расчет и чертеж расположения выполняется перед устройством фундаментов, чтобы точно определить положение стен и колонн в пространстве и обеспечить правильную глубину опирания.

Как укладывать плиты на фундамент

В малоэтажном строительстве для перекрытий над подвалами можно использовать как плиты сплошного сечения, так и многопустотные. Первый этап монтажных работ, это тщательное выравнивание фундамента с обязательной проверкой уровнем. Нормативное опирание плиты по короткой стороне не менее 120 мм.

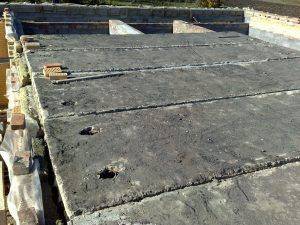

Плиты укладываются на тонкий слой свежеприготовленного раствора. Наносим раствор на место опирания, крановщик подводит плиту к месту установки, удерживая ее на высоте около 10-15 см. Регулируем точность подводки и только после этого плита опускается. Небольшие исправления по свежему раствору сделать достаточно легко. Обязательно проверяется поверхность по всем направлениям с помощью нивелира или хотя бы уровня. Если отклонения слишком велики, плита поднимается и добавляется раствор.

Следующие плиты монтируются в том же порядке. Заделку швов между плитами сразу же делать не стоит. Оставьте этот этап на следующий день. Состав раствора для заливки обычный. Торцы плит утепляются перед началом кладки.

Монтаж междуэтажных и чердачных перекрытий

Порядок работ по устройству следующих перекрытий в доме практически не отличается. Нагрузки на перекрытия в частных домах не велики и стабильны. Поэтому для них можно выбрать облегченные плиты перекрытия от “ДОМ-ЖБИ” , укладывать которые на уровне второго этажа вам будет проще. Для них легче сделать подгонку точности опирания на стены.

Тяжелые конструкции без техники и опытного крановщика смонтировать не возможно и в этом есть свой плюс. Крановщик и работающий с ним в паре рабочий знают не только как укладывать плиты перекрытия, но и умеют так точно подвести их над местом укладки, что ваша помощь будет минимальной.

• Как заделать отверстия правильно
• Монтаж отверстия, арматура
• Плиты перекрытия, как сделать раствор

Сегодня в частном строительстве почти никто не пользуется услугами специалистов, а выполняют все работы самостоятельно

Все можно уложить своими силами, однако, важно следовать принципам укладки

На несущие стены кладутся плиты перекрытия. После окончания монтажа плит можно возводить не несущие стены и перегородки.

Правила укладки плит перекрытия

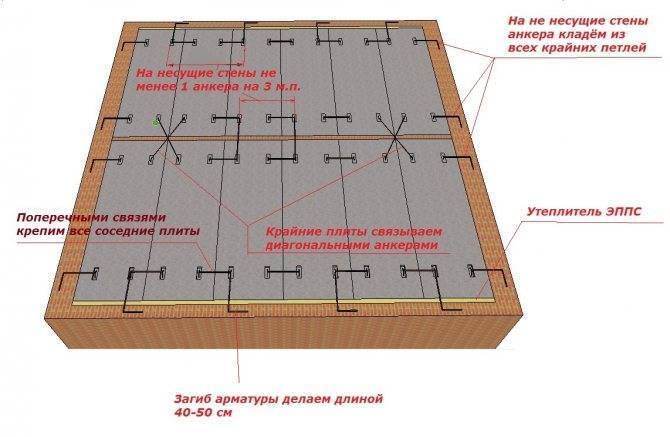

Правила укладки и анкеровки Изделия укладывают после установки опорных элементов каркаса и сварки их закладных деталей. Панели подаются краном к месту установки в горизонтальном положении. Иногда плиты привозят в транспорте со сдвигом, наклонно, тогда используют захваты с автоматикой или кантователи в виде рамы для перевода в горизонталь.

Состав работ по нормам ЕНиР 4-1-7:

• приготовление раствора для заделки стыков после сварки;
• подъем и установка плит в проектное положение;
• выверка с помощью приборов положения элементов, исправление неточностей;
• сварка закладок на плитах, опорных конструкциях и между собой на панелях;
• заливка бетона в пустоты швов.

Место установки очищают, расстилают раствор под опорной площадью. Монтажники принимают следующую часть перекрытия и кладут на слой раствора. Выверяют панель при натянутых стропах, контролируют горизонтальность и высоту. Монтажные петли ранее приваренных элементов подгибают ломом и молотком, чтобы выдержать размер опирания.

До начала укладки заканчивают работы:

• монтаж колонн и контроль из вертикальности, положение по высоте и в плане по чертежу;
• ответная засыпка фундаментных пазух с трамбовкой;
• составление технической карты передвижения и стоянок подъемного крана;
• завозка в рабочую зону инструментов, инвентаря и материалов.

Классификация плит

Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома

Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.

Основные разновидности ЖБ плит перекрытия:

Основные разновидности ЖБ плит перекрытия:

• Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.

  Рисунок 2. Разные типы многопустотных железобетонных изделий

• Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.

  Фото 3. Ребристые плиты

• Сплошные или полнотелые – железобетонные изделия сплошного сечения.

  Фото 4. Полнотелые ЖБИ

Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.

Многопустотные плиты

В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.

В зависимости от толщины различают такие вид плит:

• Стандартные – ПК и ПБ толщиной 220 мм.
• Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.

Фото 5. Плиты серии ПК с круглыми пустотами

Разновидности железобетонных изделий по технологии изготовления:

• ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
• ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.

Фото 6. Внешний вид ЖБИ серии ПБ

Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.

Другие разновидности плит

Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:

• Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.

  Рисунок 7. Внешний вид ребристых изделий

• Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.





















  Рисунок 8. Внешний вид сплошных плит

Укрепление при помощи армопояса

Часто правила укладки плит перекрытия предписывают еще и создание армопояса. Эта часть сооружения способствует устойчивости и предотвращает трещины. Железобетонный армопояс создается по периметру, вокруг располагающихся плит. Делается это так: крепится опалубка, выкладывается арматура, производится бетонная заливка.

Однако если армопояс не нужен, периметр можно просто обложить кирпичом и утеплить, используя пенопласт для прокладки между кирпичами и плитами. Сверху кирпича устанавливается армирующая сетка, после чего заливается закрепляющий слой раствора цемента. Подобное перекрытие считают очень долговременным и устойчивым, в отличие от сооружений из дерева, оно почти не подвергается разрушительным воздействиям, а значит, конструкция прослужит гораздо дольше.

Правильная укладка плит перекрытия позволит получить устойчивую и долговечную основу для здания, при этом есть моменты, которые следует помнить, чтобы все прошло удачно.

Плиты надо заказывать заранее, так как это достаточно ходовой товар и его не делают на склад. Месяц — оптимальный срок на изготовление материала.
Есть правила по транспортировке и хранению плит, которые требуется соблюдать. Обязательным является наличие подложки и прокладок

Все это делается во избежание повреждений плит.
Важно качество закрепительного раствора, он не должен быть слишком густым и содержать посторонние предметы.
Для сокращения расходов лучше провести укладку сразу после получения материала, к этому моменту подъемный кран также должен быть уже на месте. Либо как следует спланировать разгрузку материала.
Важно не забыть заделать пустоты.
Все работы выполнять согласно требованиям техники безопасности, с особой внимательностью и соблюдая технологию укладки.

Если речь идет о частном строительстве, то, как показывает практика, пустотелые плиты перекрытия можно правильно уложить и своими силами. При этом – ничуть не хуже, чем это выполнит строительная бригада по найму. Главное здесь – все делать аккуратно, без спешки и с учетом наших советов.

Итак, один из самых популярных видов плит перекрытия, которые используются при возведении частных домов и коттеджей, – это пустотелые плиты заводской готовности. Именно о них мы и поговорим сегодня.

Важно!
Плиты перекрытия укладывают только на наружные и внутренние несущие стены. Все остальное (ненесущие стены и перегородки) возводится после того, как был закончен монтаж плит

Как правило, нижняя сторона плиты служит потолком для нижнего этажа, поэтому опора плиты (стены или блоки фундамента) должна быть выровнена по высоте до идеально плоского состояния. Только в этом случае будут отсутствовать «ступеньки» между соседними плитами. Добиться ровной плоскости опоры можно с помощью обычного строительного уровня.

Плиты перекрытия укладываются на тонкий слой раствора (постель из раствора), к которому также предъявляются особые требования:

• Раствор должен быть достаточно жидким и нанесен на несущую стену в минимальном количестве.
• Песок для раствора должен быть хорошо просеян. Иначе даже небольшой камешек нарушит ровную плоскость потолка и сведет всю работу на «нет».

Отметим, что главная задача раствора – равномерно передать всю нагрузку от плит перекрытия на поверхность опоры

Поэтому так важно следить за качеством раствора

Плиты кладут вплотную друг к другу нижними плоскостями так, чтобы между ними не оставалось зазора. При этом минимальная длина опирания плиты на стену из кирпича – 12-15 см, а на стену из бетона – 7 см. Чтобы плиты не «ходили» в горизонтальной плоскости, их крепят с помощью кольцевого анкера к опоре. После того, как монтаж плит перекрытия закончен, можно приступать к их черновой отделке.

Вот несколько моментов, которым нужно уделить особое внимание:

• При укладке плиты ее гладкая сторона должно смотреть вниз, а шероховатая – вверх.
• Плиты подгоняются друг к другу по нижней стороне.
• Песок, вода и цемент нужно подготовить до начала монтажа плит перекрытия.
• Перед тем, как приступать к черновой отделке, необходимо заполнить пустотные отверстия в плитах. К примеру, с помощью щебня, керамзита или бетона. В противном случае, в них может попасть более дорогой раствор, который используется при устройстве стяжки. По нашему опыту, в эти отверстия может поместить очень много раствора.
• Плиты перекрытия нужно заказывать заранее, т.к. они редко бывают в наличии на складе, а примерное время изготовления – около 2-х недель.
• Для монтажа плит потребуется кран и 2-3 человека.

Надеемся, наши советы будут вам полезны. А сейчас мы приглашаем вас
