Теплый пол в готовую стяжку своими руками

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

  • Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
  • Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

  • Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
  • Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Правила расчета и варианты укладки

От выбранного способа укладки непосредственно зависит расход материала и теплоэффективность готовой системы.

Различают три способа размещения труб: змейка, улитка и комбинированный.

Змейка

Способ отличается простотой расчетов и легкостью монтажа, что делает его очень популярным. Такая схема наилучшим образом подходит для промышленных зданий, помещений с малыми потерями тепла и объектов, нуждающихся в круглогодичном отапливании.

Рекомендуем ознакомиться: Плюсы и минусы однотрубной и двухтрубной систем отопления — какая лучше и эффективней?

Главный недостаток такого способа укладки – ощутимая разница температур на различных участках пола. Кроме того, трубы часто изгибаются под достаточно большими углами, что делает проблематичным реализацию проектов с малым шагом. Частично решить эту проблему поможет использование стальной пружины, которая натягивается на место будущего изгиба, и препятствует образованию излома.

Улитка

Встречается также обозначение «спираль» или «ракушка». В такой схеме температурное поле распределяется по поверхности пола более равномерно, поскольку трубы прямого и обратно контура укладываются попеременно.

Трубы размещаются параллельно и монтируются по направлению от стен к центру. В средней части помещения подающая линия завершается петлей, переходящей в обратный контур, идущий, напротив, от центра к коллектору.

Достоинства такого способа укладки:

  • Равномерный прогрев помещения.
  • Отсутствие резких изгибов и, как следствие, малое гидравлическое сопротивление.
  • Уменьшенный расход трубного материала.

Этот способ считается наиболее трудоемким при проектировании и для практической реализации.

Комбинированный способ

Как правило, такой способ укладки выбирается для больших помещений, поверхность пола которых разбивается на отдельные зоны. Для каждой зоны при этом подбирается оптимальный способ расположения труб: в районе окон, дверей и по периметру – змейкой, в центре помещения – спиралью.

Укладка труб производится настильным или бетонным методом:

  • В первом случае используются готовые панели реечного или модульного исполнения, оборудованные пазами и столбиками для удобной фиксации труб. После укладки труб конструкция накрывается гипсоволокнистыми плитами и напольным покрытием. Несмотря на удобство и скорость монтажа, такой способ до сих пор не получил широкого распространения.
  • Монтаж в бетонную стяжку потребует гораздо больше времени. Только на высыхание и укрепление слоя бетона потребуется не менее 28 дней (в зависимости от толщины слоя).

Рекомендуем ознакомиться: Классификация и назначение промышленных дымоходов

Процедура укладки в стяжку производится в такой последовательности:

  • Слой гидроизоляции. Укладывается в нижнюю часть конструкции, препятствует образованию конденсата.
  • Термоизоляция. Подойдет любой листовой теплоизолирующий материал. Его задача – не допустить утечку тепла вниз, а толщина слоя определяется сообразно внешним климатическим условиям.
  • Фольгированная пленка. Перенаправляет максимальный объем теплого воздуха в комнату, позволяя экономить на расходе теплоносителя.
  • Армирующая сетка. Обеспечит стяжке необходимую прочность.
  • Монтаж трубопровода. Один или несколько контуров, по которым идет циркуляция теплоносителя.
  • Контрольные испытания. В смонтированную систему подается теплоноситель.
  • Стяжка. Заливка готового трубопровода цементно-песчаной смесью. Толщина слоя обычно не превышает 35-50 мм.
  • Напольное покрытие. Наилучшие показатели отдачи тепла показывает керамическая плитка.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием

Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

  1. Подготовленное основание;
  2. Стяжка (5 см);
  3. Теплоизолятор (5 см);
  4. Трубы (2 см);
  5. Стяжка (4 см);
  6. Напольное покрытие (2 см).

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Укладка труб и отопительной системы

Трубопроводы теплого пола бывают:

  • медными;
  • металлопластиковыми.

Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.

На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.

Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.

Варианты укладки труб водяного пола

Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.

После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.

Пошаговая инструкция

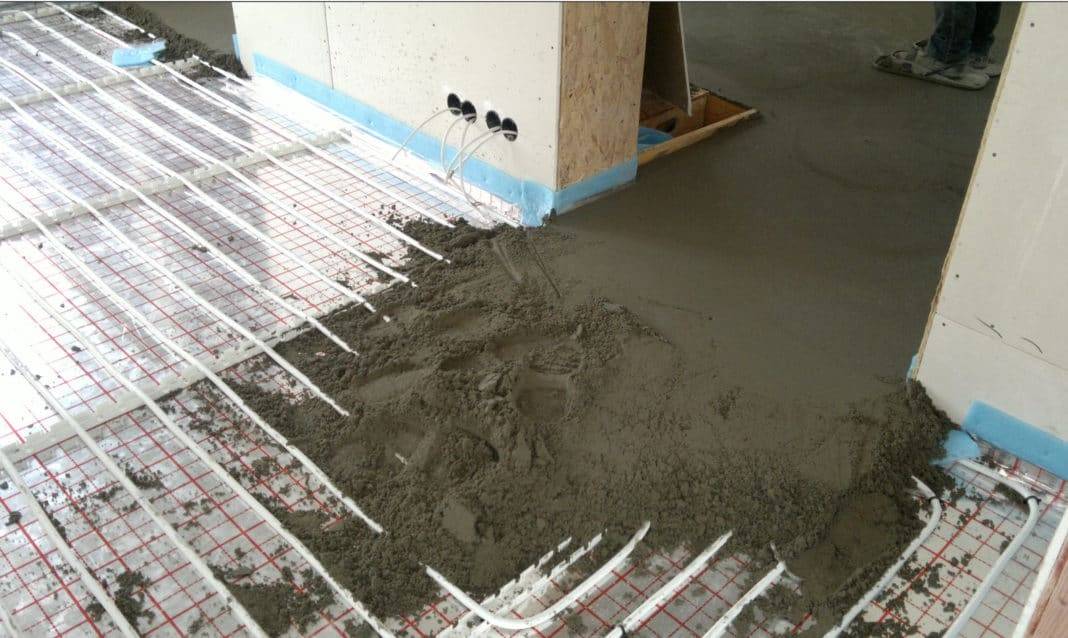

Как происходит укладка теплого пола в бетонную стяжку?

Выполнение работ производится при температуре 15-20 °C, система обогрева должна быть проверена на герметичность и находиться под рабочим давлением. Подготовленный раствор нужно использовать в течение одного-двух часов. Оставшуюся часть смеси применять на следующий день нельзя, даже если она будет накрыта пленкой.

Площадь одной комнаты следует заливать сразу, недопустимо делать одну половину сегодня, а вторую – завтра. Перерыв в процессе возможен только в случае, когда плоскости покрытия имеют разный уровень или работа выполняется в разных помещениях.

Технология заливки состоит из следующих пунктов:

  1. отбить горизонтальные линии на стенах на уровне будущей стяжки;
  2. на расстоянии 0,5 м от стен установить и зафиксировать маяки для выравнивая поверхности, количество маяков рассчитать по правилу: расстояние между ними не должно превышать длину имеющегося правила;
  3. нанести раствор на поверхность, начиная с дальнего угла;
  4. проводя правилом с опорой на маяки, выровнять слой смеси;
  5. контролировать толщину стяжки бетонного теплого водяного пола по периметру помещения;
  6. через несколько дней извлечь маяки из слоя застывшего бетона и выровнять оставшиеся канавки аналогичной смесью.

Для предотвращения преждевременного высыхания и появления трещин первые 2-3 дня после заливки необходимо всю плоскость смачивать водой несколько раз в день. Затем следует накрыть стяжку пленкой на две недели. Ускорять процесс застывания раствора при помощи обогрева категорически нельзя – это приводит к трещинам! Окончательное застывание поверхности происходит через 25-28 дней.

Подготовительные действия

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить тёплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают её до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

Иногда мастера укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на тёплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть ещё один способ с использованием одной сетки. Её приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции тёплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

Подготовительные работы для правильного монтажа

Теплые полы различаются на электрические и водяные. В первом случае под стяжку укладываются нагревательные маты либо кабель, а во втором – трубы с теплоносителем. При самостоятельном исполнении в отечественных домах обычно делают системы с водой, нагреваемой в котле на том или ином топливе. Такой вариант более дешев, прост в устройстве и исключает проблемы с короткими замыканиями.

Прежде чем приступать к монтажу теплого пола, необходимо подготовить черновое основание под ним. Оно должно быть ровным и чистым. Небольшие выступы и углубления допустимы, но не более 1 см в высоту.

Подготовка полового покрытия

Если основание неровное или под уклоном, то оно подлежит выравниванию раствором из ЦПС либо при помощи песка. Главная задача здесь – сделать ровную поверхность под укладку пирога «теплого пола» при дальнейшем монтаже всей системы. Это и гидроизоляционные пленки и теплоизоляция из плит ЭППС. Первые не должны порваться из-за какого-либо камешка, а вторые сломаться на излом при нагрузках сверху из-за оставленной снизу неровности.

Теплый пол

Основные правила для выполнения стяжки теплого пола

Основные работы необходимо выполнять, придерживаясь некоторых определенных правил. Основное из них состоит в том, что теплый пол должен выполняться на идеально гладкой поверхности. Это не зависит ни от разновидности теплого пола, ни от других факторов. Это главное требование, и без него обойтись нельзя. Напольное покрытие, независимо от того, какое оно будет, должно быть уложено на ровный пол.

Для того чтобы выровнять поверхность, может применяться самая разнообразная технология, которая вам больше нравятся – от выполнения стяжки и до применения самовыравнивающихся полов.

Ни в коем случае нельзя допускать, чтобы на поверхности образовывались трещины, так как это может привести к недопустимым последствиям:

  1. Прогрев пола будет происходить неравномерно, соответственно и нагрев помещения тоже.
  2. Если появятся трещины, то возникнут участки, на которых будет осуществляться перегрев, что в свою очередь приведет к чрезмерному нагреву элементов. В связи с этим велика вероятность быстрого их выхода из строя.

Как видите, появление трещин – явление, которого необходимо избежать в любом случае, оно говорит о том, что был нарушен технологический процесс. В случае их обнаружения немедленно следует принять меры по устранению данных проблем.

Следующий важный момент, о котором нельзя забывать – время, необходимое для полного застывания цемента. В течение четырех недель нельзя выполнять никакие последующие работы, иначе все пойдет насмарку. Желательно после нанесения раствора создать все условия для того, чтобы цемент равномерно смог просыхать. Помещение лучше всего затемнить, и предотвратить появление сквозняков и других неблагоприятных условий.

Стяжка с маяками

Основные правила при штроблении старой стяжки

Есть несколько основных правил при штроблении любым из способов, особенно это касается старой стяжки. Дело в том, что в старой стяжке закладывается проводка, часто она алюминиевая и без гофры (без какой-либо защиты). По-этому сначала нужно проверить стяжку на наличие проводки. Если проводка у вас менялась или меняется в данный момент, то в этом нет необходимости, если она не под напряжением. Хотя обычно кабель закладывается не в стяжку а под неё, в слой утеплителя — песка. Если у вас имеется слой песка под стяжкой, то скорее всего кабели расположены именно там и при вырезки материала стяжки на глубину до 1-2 см ничего страшного не произойдёт, но лучше перестраховаться и проверить.

Рекомендую: Как обработать полы перед укладкой ламината или линолеума что бы не пылили?

Проверка на наличие кабеля в стяжке

Проверить наличие кабеля в стяжке можно несколькими способам. Они аналогичны проверке стен, но с небольшим нюансом — кабель может располагаться в произвольном порядке, никак не под углами 90 градусов.

Проще всего проверить есть ли проводка в стяжке электрическим тестером с функцией бесконтактной проверки. Проводка должна быть под напряжением.

Цены на водяной теплый пол

Цена на теплый пол водяной формируется из нескольких составляющих:

  • стоимость материалов (трубы, изоляция, крепеж и т. д.);
  • стоимость насосно-смесительного узла и коллектора;
  • работы по выравниванию основания и заливке верхнего слоя стяжки;
  • стоимость монтажа теплого пола.

В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.

Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.

Смета на монтаж системы водяного теплого пола 1 этажа.
Наименование материалаЕд. изм.Кол-воЦенаСумма
1Экструдированный пенополистирол 5 смм29622721792
2Монтажная сетка 150*150*4м2106303180
3Полиэтиленовая пленка 250 мкм2105404200
4Труба металлопластиковая 16 ммм. п.7003927300
5Демпферная лента из подложким230501500
6Коллектор Valtec 1″, 7 x 3/4″, “евроконус”шт.216003200
7Фитинг подключения к коллектору (Евроконус) 16х2 ммшт.141151610
8Насосно-смесительный узелшт.11450014500
9Дюбели и саморезышт.3001,5450
10Монтажная лентам. п.5011550
11Другие комплектующие для теплого водяного полапоз1
Всего по материалам78282
Наименование работЕд. изм.Кол-воЦенаСумма
1Черновая стяжкам296605760
2Монтаж демпферной лентым. п.160609600
3Укладка гидроизоляциим2100606000
4Укладка монтажной сетким211015016500
5Монтаж трубм29630028800
6Опрессовка системым296201920
Всего по работам68580
1Всего по материалам78282
2Всего по работам68580
3Всего146862
Накладные транспортные расходы10%14686
Всего по смете монтаж системы водяного теплого пола 1 эт.161548

Монтаж теплых водяных полов показан на видео:

Структура теплого пола

Она определяется двумя показателями:

  • подпольное пространство;
  • тип нагревательных элементов.

Подпольное пространство

  • Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
  • В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Вне зависимости от типа помещения, укладка теплого пола в стяжку проводится на слой теплоотражающего материала. У него одна сторона покрыта фольгой и не дает теплу уйти вниз.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

  • Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
  • Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.
  • Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
  • Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
  • Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.
  • Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
  • Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
  • Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
  • Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

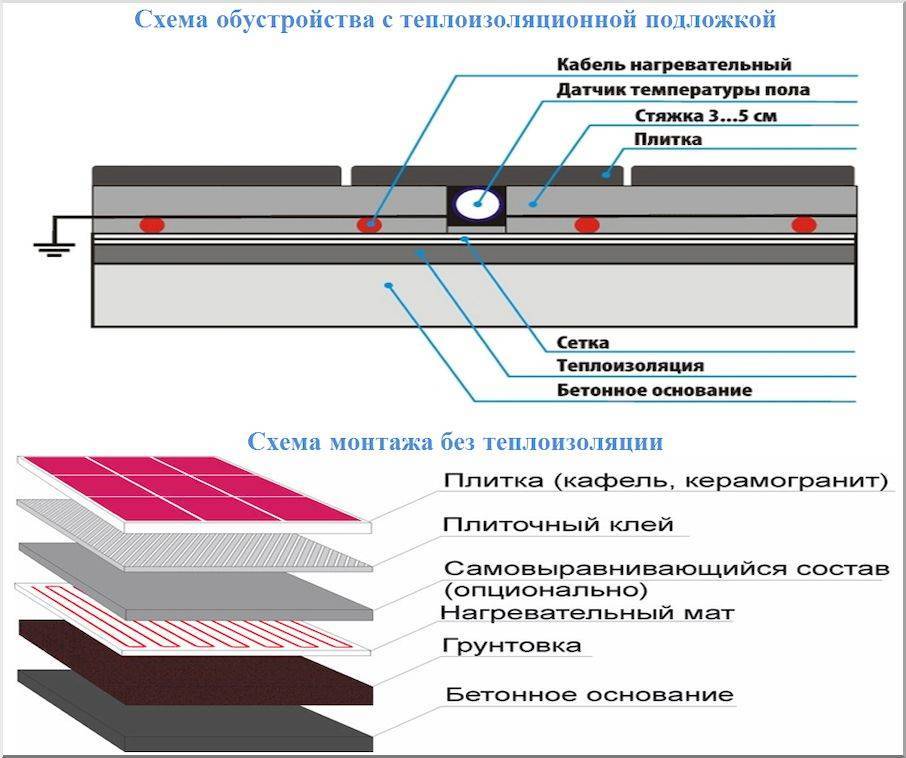

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

  • Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
  • Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
  • Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

  • Первый – основание. Технология его устройства не отличается от двух предыдущих.
  • Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
  • Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
  • Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
  • Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Настильная стяжка из листов ГВЛ, ДСП – это самый простой вариант. Она не требует больших финансовых и трудовых затрат.

Типы кабельного пола


Типы кабелей используемых в нагревательных матах Наибольшую часть конструкции кабельного пола занимает нагревательный кабель. Есть несколько разновидностей этой системы, в зависимости от типа кабеля. Выделяют следующие виды кабельного теплого пола:

  1. Саморегулирующийся;
  2. Резистивный одножильный;
  3. Резистивный двухжильный.

Последний вариант имеет в своей системе две жилы – нагревательную и питающую. Такая конструктивная особенность создает преимущества перед одножильным вариантом пола:

  • Отсутствует необходимость возвращения одной жилы к терморегулятору;
  • Более низкий уровень электромагнитного излучения.

Поскольку, в одножильной кабельной системе довольно высокое излучение, такие теплые полы рекомендуется использовать в малопосещаемых или нежилых помещениях. Двухжильная система отличается более высокой стоимостью, но полностью безопасна.

Главным недостатком любой резистивной системы является перегрев участков, где происходит нарушение контакта стяжки и кабеля. Этот недостаток отсутствует у саморегулирующихся кабельных систем. Структура кабеля в такой системе более сложная. Она позволяет увеличивать сопротивление кабеля на участках, где повышается температура. Протекающий через участок ток уменьшается, что исключает выход из строя всей системы.

Сушка пола и его запуск

Основная рекомендация в процессе сушки пола – исключить попадание на него прямых лучей солнца, которые быстро пересушат поверхность. Окна лучше всего на время полностью зашторить. После того, как будет завершена заливка раствора, нужно время от времени прокалывать раствор спицей – за счет этой процедуры пузырьки воздуха, скопившиеся на дне, выйдут наружу.

Температура в помещении, при которой осуществляется сушка, не должна упасть ниже +5°С. Как только процесс сушки завершится, следует отключить систему и выровнять уровень влажности в помещении.

Порядок работы

  1. Как только раствор полностью затвердеет, можно активировать систему. Выход на нормальную эксплуатационную мощность должен быть произведен лишь через несколько суток после первого включения на минимальной мощности. При этом температуру воды повышают очень плавно.
  2. Главная задача после запуска состоит в устранении воздуха из трубок. С этой целью уровень давления превышает проектный стандарт на 15%.
  3. Уже на следующем этапе можно включить насос, перекрыть все ветки труб кроме одной, а также дождаться полного выхода всего воздуха.

Работа по установке такого пола может выполняться самостоятельно. Однако процесс достаточно трудоемкий и требует много времени, а в некоторых случаях – использования специальных инструментов. Кроме того, достаточно важный этап – планирование будущего проекта пола.

↑ Монтаж водяного пола – поэтапная инструкция

  1. Подготовка основания. Главным требованиями к основанию является его прочность, сухость и ровная поверхность (уклон не более пяти миллиметров на погонный метр). Если основание потеет или имеются потеки сырости – с ними нужно разбираться на самой ранней стадии работ. Повышенный сверх нормы перепад высот выравнивается стяжкой, именно поэтому бетонно-цементное основание предпочтительнее деревянного или песчаного. К дальнейшим этапам можно приступить только после полного отвердения выравнивающей стяжки.
  2. Монтаж гидроизоляции. Наибольшее распространение получили гидроизоляционные полиэтиленовые пленки. Их толщина должна быть не менее 0.25 мм, многие специалисты-монтажники рекомендуют толщину от 0.4 мм. Нахлест полиэтиленовых полотнищ друг на друга должен быть существенным – не менее 12-15 см, его следует тщательно проклеить строительным скотчем. Кроме того, необходим припуск полиэтиленовой гидроизоляции на стены, ведь устройство водяного теплого пола предполагает  значительную толщину сооружаемой конструкции. Впоследствии излишек гидроизоляции на стенах можно срезать.
  3. Укладка демпферной ленты. Этот этап монтажа водяных полов преследует две цели – снижает охлаждающе влияние вешних стен помещения и компенсирует расширение цементно-песчаных смесей при их заливке и высыхании. Производится специальными лентами по периметру помещения на всю высоту будущего пола.
  4. Монтаж теплоизоляции. Сейчас имеется большой выбор готовых материалов для укладки теплоизоляционного слоя при устройстве водяных полов. Наилучшими качественными показателями характеризуется вспененный полистирол со слоем металлизированной фольги. Теплоотдача сквозь такую поверхность минимальна – наоборот, происходит эффективное отражение тепла к финишному покрытию. Вспененный полистирол бывает рулонный или листовой, его недостатком следует признать разве что значительную стоимость. Теплоизолирующий слой можно выполнить из профильных прессованных плит. У них имеются специальные углубления, облегчающие монтаж трубопроводов. Профильные плиты собираются аналогично с ламинированными панелями – в замок, быстро и практически без отходов. В любом случае на теплоизоляции лучше не экономить – качество теплых полов с циркуляцией горячей воды напрямую зависит от должного уровня теплоизолирующего слоя. Толщина теплоизоляции может достигать 50 мм и не должна быть меньше 15 мм, даже для самых новых фольгированных плит с высоким прессованием материала.
  5. Укладка труб. Выполняется из трубных элементов двух типов – металлопластиковых и полиэтиленовых. Безусловным требованием является однотипность труб – стыковать один вид с другим недопустимо.

Металлопластиковые трубы предпочтительнее за счет высокой теплопередачи – от них пол прогревается лучше и быстрее. Полиэтиленовые трубы используются при многочисленных перегибах и вообще при сложном монтаже, они прочнее на изгиб, растяжение и внешнее давление. Читайте как сделать стяжку под теплый пол.

Разновидности составов и видов стяжки для укладки системы

Выбор стяжки должен производиться из условий плотности человеческого потока, величины и меблировки комнаты и, конечно же, финансовых возможностей владельца. Каждый из вариантов имеет свои преимущества и недостатки, поэтому лучше пристально рассмотреть каждый из вариантов, не отбрасывая какой-то просто так.

Сухая стяжка

Сухая стяжка потому так и называется, что выполняется без применения воды. Это некая сухая смесь, на которую укладывают листы толстой фанеры.

Плюсы такого метода заключаются в следующем:

  • Отсутствие влаги, грязи и большого количества пыли, которое требуется при влажной стяжке
  • Нет необходимости тратить большое количество времени на замес бетона и ожидание вызревания. Вызревание бетона это процесс высыхания, но вода в сухой стяжке не используется, поэтому нет нужды долго ждать.
  • Не требуется специальное оборудование.
  • Монтаж теплого пола можно выполнять с разбивкой на зоны, тогда как при влажной стяжке нужно сразу заливать все пространство комнаты.

Сухая стяжка для теплого пола

Имеются у сухой стяжки и минусы:

  • Не выдерживает большой влаги и большого веса, то есть не подойдет для помещений и районов с повышенной влажностью, большой плотностью людского потока и большим количеством мебели.
  • Может укладываться только на ровную поверхность, иначе не получится выдержать требуемые пропорции просыпки, будут появляться ямы и впадины.
  • Нельзя применять в маленьких помещениях и помещениях с уклоном.

Если эти минусы для вас не критичны, то можно и нужно использовать этот вариант. Толщина засыпки должна составлять не менее 3 см. Многие производители выпускают специальные наборы для засыпки. В любом случае, можно использовать керамзит или утеплители высокой плотности. Гидроизоляция нижнего слоя необходима. Толщина листового покрытия должна составлять не менее 6 см.

Полусухая стяжка

Полусухая стяжка подразумевает минимальное использование воды. Основным ее недостатком является необходимость специального оборудования, поскольку вручную столь плотный состав не получится утрамбовать в нужной степени.

Плюсы полусухой стяжки это:

  • Теплоизоляционные свойства
  • Звукоизоляционные свойства
  • Малое время вызревания

Состав для полусухой стяжки имеет следующие пропорции: 1-3-0,4 соответственно цемент-песок вода. К составу добавляют около 700 г фиброволокна на один кубометр раствора.

Укладка производится по заранее выставленным маякам. Затирку проводят с применением специальной машины, которую в большинстве больших городов можно взять в аренду.

Мокрая стяжка

Мокрая стяжка хороша только своей простотой. Все недостатки понятны каждому: грязь, большое количество требуемых материалов и необходимость армирования полимерной сеткой под электрокабель.

Но цементный раствор позволит выровнять любую черновую поверхность. Помимо цемента и песка на 1 мешок портландцемента добавляют 1 кг клея в качестве пластификатора. Расстояние от кабеля до чернового покрытия должно составлять не менее 5 мм, а сама стяжка не должна быть меньше 3-5 см. При использовании меньшего слоя раствора пол может пойти трещинами или недостаточно равномерно отдавать тепло.

В течение месяца после выполнения стяжки раствор набирает прочность, поэтому всю поверхность нужно постоянно держать влажной и накрывать пленкой.

Общий порядок устройства теплого пола

Существует традиционная схема укладки электрического теплого пола и заливки стяжки. При проведении работ на неподготовленном основании процесс разделяется на три этапа:

  1. В первую очередь производится выравнивание основы со всеми необходимыми процедурами, что позволяет создать ровную поверхность для укладки слоя теплоизоляции. Этот этап целесообразно проводить даже при устройстве сухой стяжки.
  2. После слоя теплоизоляции заливается покрытие, которое станет основой для монтажа системы «теплый пол». Это позволяет создать оптимальный барьер между утеплителем и обогревательными элементами, которые не должны соприкасаться.
  3. Конечный слой скрывает электрические и армирующие детали, именно он отвечает за хорошую теплопроводность. Зачастую его выполняют из специальных строительных смесей.

Средний слой – не всегда уместное решение, поэтому иногда его пропускают, а утеплитель покрывают гидроизоляцией. Но обязательно располагают обогревающую систему на удалении, закрепляя на арматуру.

Теплоизоляция не является обязательной опцией в утепляющем пироге, но она значительно увеличивает эффективность работы системы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
