Укладка канализационных труб выше уровня промерзания грунта
В зависимости от региона, климата и суровости зим, почва промерзает на разную глубину в разных районах страны, поэтому ориентироваться на какие-то одни цифры нельзя. Перед укладкой системы, необходимо будет узнать какова глубина промерзания почвы в Вашем регионе, для этого можно воспользоваться данными из СНиП 23-01-99, где подробно расписано по всем областям страны. Например, в Москве грунт промерзает зимой до 1,4 метров.
Глубина промерзания грунта (в см)
Эти данные потребуются, для того чтобы определить на какую глубину закапывать канализационную систему, которую необходимо уложить ниже уровня промерзания грунта, в противном случае сточные воды промерзнут и это вызовет поломку всей установки.
С чего начинается проектирование?
Расчет ливневой канализации – важнейшая часть. СНиП по канализации содержит необходимые формулы, а также ряд значений, которые потребуются для подстановки. Чтобы начать расчёт, нужна вот такая информация:
- Сколько осадков в среднем выпадает в местности?
- Какова площадь стока? Эта величина складывается из площадей всех крыш и прочих водонепроницаемых поверхностей (залитых бетоном дорожек, навесов).
- Какого типа грунт на участке?
- Где располагаются подземные коммуникации (если они есть).
Все данные собраны – пора рассчитывать по СНиПам теоретический объём воды
Важно не забыть о поправочных коэффициентах и расчётных значениях выпадающих осадков, которые в правилах собраны в специальную таблицу. Монтаж ливнёвки невозможен без этих предварительных выкладок
Ливневая канализация, расчёт которой неверен, едва ли полностью разрешит проблему отвода стоков. Суть ошибки не особенно важна: неверно выбранная ливневая труба, угол наклона или объём коллектора.
Результатом ошибки в меньшую сторону обычно становится перегрузка всей системы при значительных дождях и/или таянии снега. Если же заложить материалы с избыточным запасом, укладка ливневой канализации может стать весьма дорогостоящим делом.
Полный проект устройства ливнёвки должен учитывать не только СНиП по канализации. Ливневая канализация предполагает следование ГОСТ 21.604-82, который посвящён наружным сетям водоснабжения и канализации.
В документе содержится перечень разделов, которые обязательно должны быть в полноценном проекте.
На какую глубину закладывать трубы?
Здесь очень многое зависит от диаметра труб, климата, а также типа грунта. Для ориентира возьмём средние значения: в средней полосе трубы диаметром 50 см и менее допустимо укладывать на глубину 0,3 метра. Такая глубина ливневой канализации признана достаточной. При большем диаметре труб должно быть большим и заглубление: на 0,7 метра.
Настоятельно рекомендуется не опираться только на теоретические выкладки. В районах с глубоким промерзанием грунта монтаж ливнёвки требует учитывать этот неблагоприятный для инженерных сооружений фактор.
Если трубы для ливневой канализации недостаточно заглублены, в морозы не исключается образование внутри ледяных пробок и даже разрывы трубопровода. Устранение подобных повреждений – дело трудоёмкое и часто дорогостоящее.
Почему так важно выдерживать уклон?
Здесь всё просто: если трубы ливневой канализации проложены под правильным углом, сточные воды «отправятся» в коллектор самотёком. При недостаточном уклоне в трубах/лотках образуется застой воды, которая в морозы может превратиться в лёд. Если сделать уклон слишком большим, это чревато быстрым заиливанием трубопровода.
Рассчитывать минимальный уклон рекомендуется по СНиП. Бывают ситуации, когда проложить трубы под надлежащим углом невозможно (обычно в скальных или мёрзлых грунтах). В этом случае в проекте необходимо учесть использование специальных дренажных насосов.
Какие общие положения имеет ливневая канализация СНиП
СНиП для ливневой канализации за номером 2.04.01-85 предусматривают нормативы, которые необходимо соблюдать на всех этапах строительства: от проектирования до непосредственно эксплуатации.
СНиП — регламентированные нормы, которым должны соответствовать наружные сети канализации, содержатся формулы для проведения расчетов при проектировании, указаны материалам, глубины заложения труб и прочее.
Сегодня активно применяются такие типы ливневки, как точечные и линейные. В СНиП самым подробным образом приведены требования к обустройству главным образом линейного типа канализации. Весь комплекс такой системы состоит из сети разрозненных или объединенных между собой каналов, расположенными под определенным углом наклона. Они предназначены для сбора и отвода дождевых водных потоков и талых вод к соответствующим коллекторам и резервуарам.
Как правило, линейная канализация выполнена по закрытому типу. Приемники дождевой воды соединяются при этом врытыми в грунт трубами, осуществляется их соединение со специальными коллекторами. Контроль и обслуживание системы проводится при помощи специально обустроенных для этих целей инспекционных смотровых колодцев диаметром не менее метра.
Точечная ливневая канализация, согласно документу «Ливневая канализация СНиП», предназначена для точечного сбора воды и ее отвода от строения к коллекторам. Сбор воды осуществляется специальными дождеприемниками. Обязательно наличие на дождеприемниках защитной крышки, которая предотвращает преждевременное замусоривание корзины приемника, а также обеспечивает беспрепятственное прохождение людям и животным. Нормами регламентируются следующие элементы системы ливневой канализации:
- дождеприемник. Он является одним из основных элементов всей канализационной системы и служит для непосредственного сбора воды;
- поддон. Также служит для сбора дождевой воды и оборудуется у входа в помещение;
- желоб, либо лоток. Данные элементы монтируются в водоотводные каналы. Каналы должны располагаться под определенным углом к коллектору для того, чтобы было возможным обеспечить естественный сток воды под действием силы тяжести;
- трубопровод. Предназначен так же, как и каналы, для естественного отвода воды, но по трубам, которые углубляются в землю;
- пескоуловитель. Это устройство предназначено для того, чтобы отделить воду от песка и прочего мусора крупной фракции;
- смотровой (ревизионный, инспекционный) колодец. Предназначается для осуществления осмотра сети и для контроля за уровнем воды в ней.
Кроме того, документ «Ливневая канализация СНиП» помогает определить объем ожидаемого стока в соответствии с местностью, характером почвы и т.д.
Как правильно укладывать трубы?
Правильная инструкция по укладке дренажных труб позволит создать водоотвод, который много лет будет заботиться о приусадебном участке.
- Для начала необходимо вырыть траншею на глубину около одного метра. Ширина дна в пределах 40 сантиметров. Кверху ров должен расширяться. Чтобы предотвратить замерзание системы при больших морозах, лучше прокладывать трубы ниже уровня промерзания почвы. Траншея делается под укосом. Чтобы понять, какой уклон должен быть у дренажной трубы, следует ориентироваться на место водосбора. Но на всем протяжении одной ветки системы он должен быть в пределах трех градусов.
- Перед тем как класть трубы, можно сделать отмостку от фундамента дома к дренажу под маленьким наклоном. Это позволит дождевой воде свободно стекать в водосбор.
- После этого в канаву насыпается слой песка толщиной около пятнадцати сантиметров. Поверх него шар щебня около двадцати сантиметров.
На такое основание и укладываются пластиковые трубы, обернутые в геотекстиль. Таким материалом зачастую служит строительный флизелин. Он имеет очень хорошую водопроницаемость. Если дренаж делается на глинистой почве, пластиковые трубы оборачивают в объемный фильтр из кокосового волокна. Для супесей и суглинков используется нетканый или иглопробивной фильтрующий текстиль. На песчаных почвах лучшим вариантом будет тонкий материал типа стеклохолст.
Засыпка дренажной трубы
- Для того чтобы предотвратить заиливание дренажной системы, геоматериал укладывают дополнительно между шарами песка и щебня, по бокам. Это более затратно, но увеличивает время эксплуатации технологии.
- Отрезать необходимую длину трубы можно обычным монтажным ножом. Каждая часть присоединяется при помощи специальной муфты. Для дополнительной прочности можно использовать специальный сварочный аппарат.
- Трубы нужно укладывать под наклоном. Скос трубы, в первую очередь, зависит от ее размера. Если отверстие слишком большое, вода будет протекать очень быстро. Как следствие на дне будут оставаться илистые наносы. В результате придется часто чистить всю систему. Если сделать уклон недостаточным, вода будет застаиваться. Это приведет к тому, что трубы переполнятся и перестанут осушать участок. Иными словами, чем меньше диаметр трубы, тем больше надо делать ее наклон. Для приусадебного участка приемлемым считается наклон не более трех миллиметров на метр длины, если нет каких-либо особенностей рельефа.
При укладке дренажных труб следует правильно рассчитать расстояние между ними. Шаг расположения напрямую зависит от типа почвы. Если работы производятся на тяжелых грунтах, например, глинистых или суглинистых, трубы нужно укладывать чаще, на расстоянии от 5 до 15 метров. На песчаных и супесчаных грунтах достаточный шаг в пределах 25–30 метров. В среднем один метр дренажной трубы осушает территорию площадью около пятнадцати квадратных метров.
Особенности дренажной трубы
- В тех местах, где ров поворачивается или меняется его наклон, следует самостоятельно сделать смотровые колодцы. Их обустраивают из бетонных или пластиковых колец диаметром около 50 сантиметров. Сверху их надо накрыть крышками или похожим материалом. Такие манипуляции требуются, чтобы защитить конструкции от мусора. Эти сооружения необходимы, чтобы контролировать и периодически чистить дренажную систему.
- После трубы засыпают щебнем на ¼ глубины траншеи, на него песок и заканчивают работу слоем земли. Что касается щебня, то при работе лучше использовать несколько его фракций. Идеально будет, если для первого слоя будет использован крупный материал (50–70 мм), для второго шара – щебень средней величины (20–40 мм), для третьего – подойдет мелкая фракция (до 20 мм). Самый верхний слой щебня должен быть толщиной около 40 сантиметров.
- Вывод дренажной системы происходит в водозабор. Таким местом может служить открытый водоем или канализация. В противном случае потребуется выкапывать специальный колодец, который время от времени придется откачивать. Такой колодец стоит вырыть в самом низком участке приусадебной территории. Глубина зависит от количества воды, которая будет в него стекать. Однако меньше трех метров делать нецелесообразно. Дно следует засыпать щебенкой. А от бетонирования лучше воздержаться. Вода должна свободно просачиваться в грунт.
- На конце выведенной трубы монтируется обратный клапан.
Расчёты и стандарты строительства дренажа
Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:
- размер диаметра трубопроводов;
- уровень закладки трубопроводов;
- значения уклона труб;
- плотность геотекстильного фильтра.
И подробнее о каждом пункте.
Величина #1 – расчётный диаметр трубопроводов
Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.
Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.
Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.
Величина #2 – глубина закладки системы

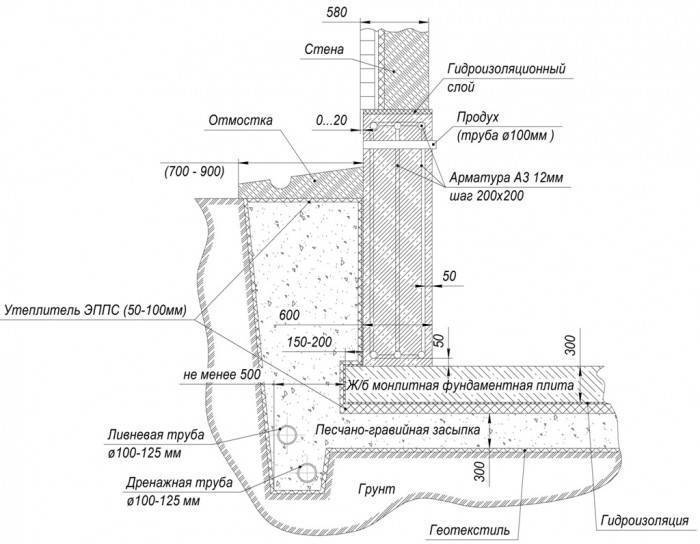

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:
- Уровень промерзания грунта.
- Глубина заложения фундамента.
Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.
Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.
Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен
По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.
Величина #3 – уклон дренажных труб
Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.
При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.
Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.
На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.
Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка
Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.
Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.
Величина #4 – необходимая плотность геотекстиля
Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).
Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.
Проектирование уклона водосточного желоба
Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.
Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:
Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.
Расчет уклона Источник blues-dev.ru
- Монтаж сливов проводится после завершения фасадных работ, но до того, как уложено финишное покрытие
на крыше.
- Залог правильного функционирования конструкции — уклон водосточного лотка
, без которого вода будет двигаться недостаточно быстро, и переливаться за края желоба.Уклон водостока на 1 метр регулируется СНиП . Минимальная величина уклона по нормативным документам составляет 1-2 мм на один метр слива, что считается минимально необходимым для беспрепятственного удаления воды.
- Поскольку вода перемещается естественным способом к более низкому уровню, уклон водостока организовывают в сторону воронки. На практике рекомендуется задавать угол наклона водостока на 1 метр в 3-5 мм
. Например, если длина горизонтального лотка составляет 6 м, то один его край будет на 2-3 см ниже другого.
- Величина уклона
зависит от сечения желоба и его длины. Чем больше диаметр слива и длиннее сектор, тем меньше задается уклон. Самые узкие и короткие лотки могут монтироваться с уклоном в 5 мм. Угол также увеличивается, если желоб не цельный, а сборный; это позволяет воде не замедляться на соединяющих швах.
- Кронштейны
, поддерживающие лоток, должны монтироваться на строго определенной высоте, чтобы сохранять плавный уклон конструкции и не снижать скорость воды. Добиться правильной установки можно при помощи строительного шнура или любой прочной нити. Для этого крайние кронштейны закрепляются в нужных местах и на нужной высоте друг относительно друга, чтобы обеспечить правильный угол. Шнур, протянутый между крайними точками, показывает высоты промежуточных держателей, которые монтируются с шагом 0,5-0,7 м.
Расчет скоб для разных видов уклона Источник patter.ru
Коэффициент наполненности канализации
Коэффициент наполненности канализации имеет важное значение для нормального функционирования системы канализации. Рассчитывается он по простой формуле К=Н/ D , где К – коэффициент наполненности, Н – высота канализационных вод и D – поперечный диаметр
Значение Коэффициента наполненности всегда лежит в области от 0 до 1, при этом получается, что когда К = 1, то водовод в системе полностью заполнен. А когда К = 0, то водовод полностью пуст. При нормальном функционировании системы К = 0,5 – 0,6 , т.е. водовод заполняется стоками примерно на 50% — 60%.
Коэффициент наполненности должен соответствовать материалу, из которого изготовлены сточные водоводы. Для изделий, изготовленных из керамики или асбеста необходимый коэффициент – 0,6. для пластиковых изделий значение этого коэффициента – 0,5 , т.к. пластик более гладкий и скользкий. При правильном расчете всех характеристик и грамотной прокладке сточных трубопроводов добиваются скорости прохождения вод со скоростью 0,7 м/с. Организуется нормальный самотек.
При такой скорости потока твердые фракции отходов не оседают на стенках трубопроводов и система канализации не засоряется .

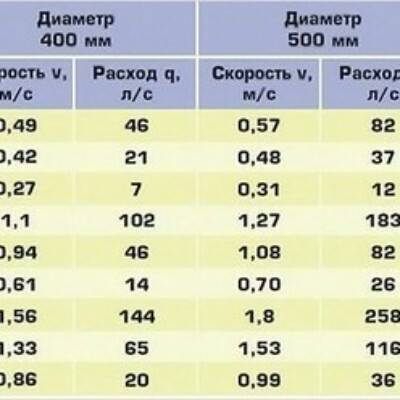

При проектировании системы канализации необходимо выбрать подходящий диаметр сточного трубопровода, исходя из следующих условий:
- Сантехнические приборы подключаются к системе канализации через патрубки, диаметр которых не может быть больше, чем у сточных трубопроводов;
- При увеличении диаметра сточных трубопроводов проходимость вод увеличивается в геометрической прогрессии;
- Для нормального движения сточных вод коэффициент наполняемости не может превышать значения 0,6;

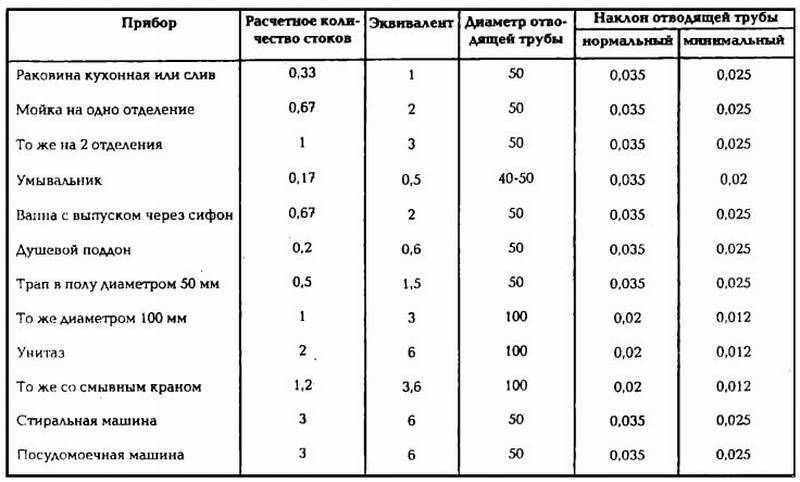

- Расчет диметра сточных трубопроводов производится по таблицам в СНиП
Уклон канализации на метр: СНиП и нормативные параметры системы
В этой статье подробно рассматривается такой нюанс монтажа системы, как правильный уклон канализации на 1 метр: СНиП и нормативные требования, которых следует придерживаться на практике, оптимальные показатели для определенных участков, рекомендации по организации разводки трубопровода. В тексте содержится обзор распространенных ошибок и советы, помогающие их избежать, и формулы, на которые стоит опираться во время проектирования магистрали для стоков.
Для обеспечения правильной и бесперебойной работы канализации при проектировании системы необходимо соблюдать нормы СНиП
Уклон канализации на 1 метр: СНиП и его роль в проектировании системы
Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция.
Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком.
Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.
В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном
Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП
Оптимальный коэффициент уклона также зависит от дополнительных факторов:
- диаметра элементов трубопровода;
- материала, из которого изготовлены трубы;
- схемы внешнего и внутреннего размещения канализации.
Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.
Как избежать ошибок при монтаже канализации в квартире своими руками
Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации
Схема канализации в квартире
Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.
Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их.
Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки.
Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП
Организация водоснабжения и канализации: СНиП внутренней сети и внешней
В первую очередь на пропускную способность трубы влияет ее диаметр. Поэтому рекомендуется подбирать угол прокладки магистрали на основе размеров сечения ее элементов. Чем больше диаметр изделия, тем меньшим будет оптимальный для перемещения воды наклон.
Минимально допустимые углы наклона на 1 м трубопровода с учетом его сечения:
| Сечение трубы, см | Минимальный угол наклона |
| 4 | 0,025 |
| 5 | 0,2 |
| 7,5 | 0,013 |
| 11 | 0,01 |
| 15 | 0,0007 |
| 20 | 0,0008 |
Если диаметр трубы составляет 5 см, то с учетом минимального угла (0,02) после установки системы разница в высоте между размещением концов участка длиной 1 м будет составлять 2 см.
Уклон лотков зачем и почему
Дождеприемные лотки — это самотечные системы, которым, для правильного функционирования необходимо создавать постоянный, равномерный уклон в сторону приемного коллектора. Весь спектр характеристик ливневой, а также бытовой канализации описан в СНИП 2.04.03-85. Данный документ регламентируем материалы, технические требования, а также способы гидравлического расчета и вычисление объемов сточных вод. Безусловно, основная привязка при определении объемов дождевых вод — к региону, интенсивности осадков в нем, а также покрытию вокруг ливневого канала. От этого зависит минимальный уклон лотка, который составляет 3 миллиметра на метр магистрали.
Однако, данное значение является минимальным и зависит от покрытия вокруг лотков, а так от площади водосбора. Чем площадь выше, а поверхность хуже впитывает воду, тем выше гидравлическое сечения и уклон системы. Не стоит забывать, что сюда же, в ливневую канализацию, зачастую сбрасывается и вода, отводимая с крыш домов. Поэтому в этом случае система должна обладать большой пропускной способностью.
Создание ливневой канализации во многом сопряжено с большим объемом земляных работ. Для минимизации земляных работ, промышленностью выпускается лоток с внутренним уклоном, что существенно упрощает монтаж всей системы. В данных изделиях уже заложен необходимый уклон. При этом сам лоток, остается характерной для него форма, а уклону подвергается исключительно внутренний желоб. Кроме того, применение таких водоводов, существенно снижает риски ошибки и последующей неправильно работы ливневой канализации. Такие лотки, зачастую, изготавливают из пластика, так как довольно просто контролировать его форму при производстве. Однако, не исключение в этом ряду и бетонный лоток с уклоном, который так же производится. Такие желоба создаются способом вибропрессования, что позволяет добивается высокой геометрической точности, в том числе минимально необходимого уклона.
Многое, при определении необходимого уклона системы, зависит от шероховатости внутренней поверхности лотка. Чем она ниже, тем меньшее сопротивление испытывает стекающий поток воды, а значит выше ее скорость и пропускная способность всей системы. Лидером здесь, безусловно, являются лотки из пластика, обладающие минимальной шероховатостью поверхности. А значит уклон ливневых лотков из таких желобов, можно делать меньше.
Однако, не стоит забывать, что любая ливнеотводящая система, это не только лотки. Также обязательным элементом системы является пескоуловители, которые работают как небольшие отстойники, в которых оседает взвесь крупных фракций. Чтоб минимизировать частоту прочистки пескоуловителей, не редко лотки оборудуют решетками, которые оберегают всю систему от попадания крупного мусора.
