Усиление фундамента частного дома: пошаговые способы усиления фундамента своими руками

Технология установки

Для усиления всего фундамента в целом используются следующие методики:

Инъекции

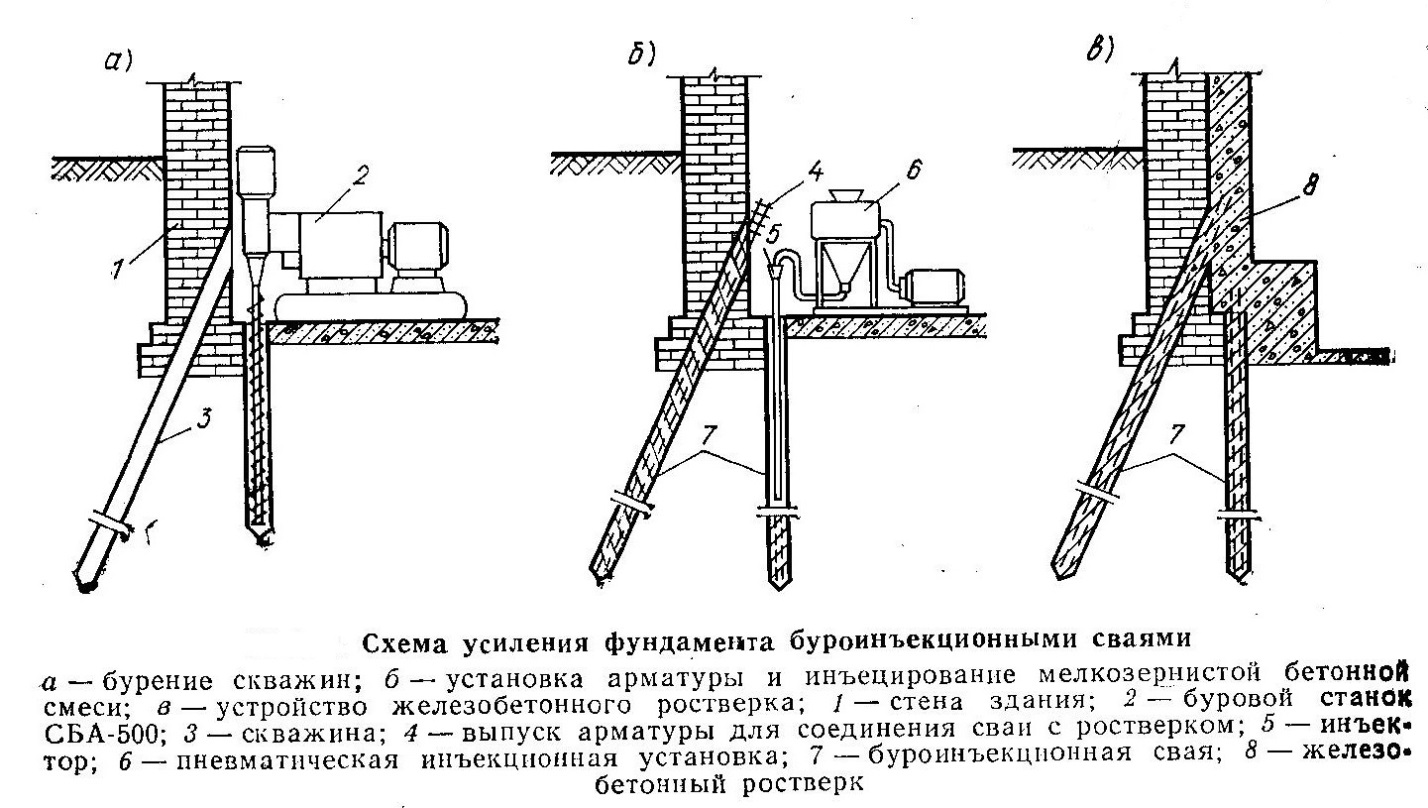

В районе опор бурят тонкие скважины, в которые нагнетают специальные закрепляющие составы.

В зависимости от типа грунта могут быть применены:

• Цементация.
• Смолизация.
• Силикатизация.

Технология применения всех составов одинакова, разница лишь в химическом составе грунта. Введенный в скважину раствор пропитывает грунт на определенном расстоянии, вступает с ним в реакцию и образует прочную и жесткую породу с высокой несущей способностью.

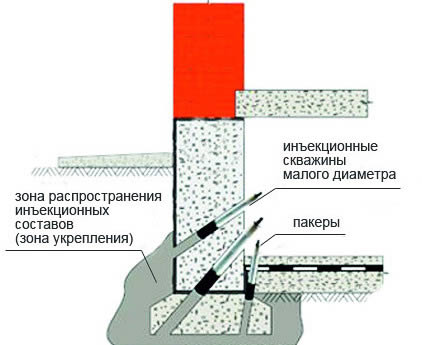

Иногда вместо скважин используют инъекторы — металлические трубы с перфорацией для подачи состава в грунт. Они погружаются на 6-8 м посредством пневмомолотов, а извлекаются гидравлическими домкратами или копровыми механизмами.

Обжиг

Еще один способ укрепления грунта в районе заложения свай. По периметру бурятся скважины, в которые через систему специальных форсунок подается топливо и воздух для наддува. В результате в скважине образуется давление до 5мПа, а горение при высокой температуре изменяет физические свойства грунта и существенно укрепляет его, повышает плотность и прочность.

В зависимости от типа используемого топлива и от времени производства процедуры, имеется возможность закреплять грунт на глубину до 30 м.

Помимо этих методик активно используются уже рассмотренные технологии усиления стволов и ростверка, применяющиеся совместно с операциями по закреплению грунта.

Усиление основания с помощью отливов

Иногда фундамент усиливают отливами. Эта технология применяется для укрепления платформ из кирпича или бутового камня. Отливы из железобетона применяются вместо арматурного каркаса.

Порядок работ следующий:

1. Железобетонные отливы устанавливаются с обеих сторон и отжимаются, при этом нижняя часть должна прикасаться к стене, а верхняя — нет.
2. Конструкция фиксируется с помощью домкратов и стяжки.
3. Затем выкапываются траншеи с 2-метровым захватом.
4. Канавы между стеной и полученной конструкцией заполняются строительным раствором.

Железобетонные отливы используются вместо арматурного каркаса

Способы укрепления основания под домом и причины его разрушения

Хозяева коттеджа могут заметить, что фундамент начал крошиться или по нему пролегают трещины. Это признак разрушения основания старого дома и сигнал о необходимости его укрепить. Если не принять соответствующих мер, здание может просесть или накрениться на одну сторону.

Нужно следить, чтобы строительство велось правильно:

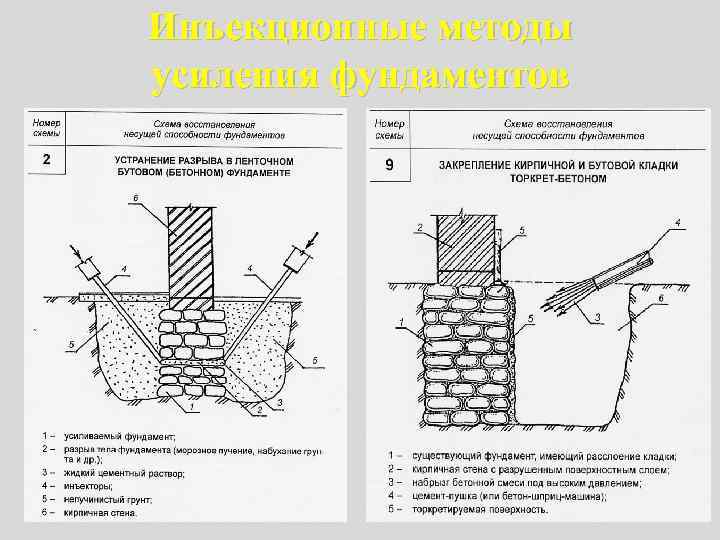

Схема укрепления фундамента инъекцией.

• не допускались ошибки на этапе проектирования фундамента;
• правильно выполнялась технология закладки дома;
• вовремя были предусмотрены все дополнительные конструкции, создающие давление на основу, усиление которой не достаточно;
• учтены особенности грунта: глубина пролегания грунтовых вод, степень промерзания почвы и прочее;
• не проводились близко от дома земляные работы, которые могут повлечь порчу фундамента.

Есть основные правила, выполняя которые, удастся избежать повреждения опоры сооружения и не свести на нет его укрепление. Реанимировать конструкцию каменного, деревянного, каркасного строения, не деформируя стены, можно, если:

• фундамент укрепляется постепенно, частями. Нельзя начинать укреплять противоположную сторону периметра, если основание полностью не высохло. По времени этот процесс может занимать до недели;
• периметр строения нужно условно поделить на части 2,3-3 м длиной. Работу производят поочередно на каждом участке.

Существует несколько способов укрепить старый коттедж: традиционный, торкретирование, железобетонная рубашка, свайный и другие. Традиционный путь борьбы с деформацией здания известен более 100 лет, и с тех пор изменился только благодаря появлению новой техники. Суть его осталась неизменной. Инновационный способ позволяет увеличить устойчивость опоры дома путем внесения в почву вокруг строения специальных реагентов.

Укрепление новым фундаментом

Существующий старый фундамент обложить новым фундаментом.

Для начала нужно подготовить сварной армированный каркас. Он необходим для укрепления фундамента. Его необходимо будет прикрепить вокруг старого фундамента к бетонной подушке.

Каркас делается из арматуры. Для начала из арматуры делается решетка при помощи сварки.

Ячейка должна иметь размеры квадрата 20*20*20 см. Изменять размеры ячеек категорически запрещается. В исключительном случае, позволительно изготавливать каркас из вязальной проволоки.

После подготовка каркаса, необходимо обнажить углы фундамента. Чтобы это сделать, необходимо выкопать ямы метрового диаметра. При рытье ям, следует учитывать, чтоб они были глубже старого фундамента на пол метра.

В эти ямы помещаются арматурные конструкции, заливаются сверху бетонным раствором и после трамбуются.

Заключительный этап следует проводить очень быстро и только при хорошей теплой погоде. Основание может негативно реагировать на атмосферные осадки.

Усиление методом цементации

Усиление фундаментов инъецированием, как иначе называется метод цементации, необходимо для кирпичного фундамента или какого-либо другого, кладка которого ослаблена по всей толщине. Такой способ используют в том случае, когда основание сохранило свою несущую способность, но не планируется увеличение нагрузки на здание. Усиление для бутового фундамента, который имеет, много пустот выполняется также этим способом.

По технологии, усиление фундаментов цементацией достигается при помощи бурения скважин диаметром от 4 до 11 см на такую глубину, чтобы до подошвы оставалось еще 30 см. Под большим давлением в полости свай с помощью насоса подается бетонная инъекция. В тех местах, где цоколь имеет трещины — есть проблемы, поэтому такие участки фундаментов методом цементации можно восстановить.

Полная замена основания

Замена основания дома производится в том случае, когда уже его невозможно усилить и восстановить. Весь процесс трудоемкий и долгий. Для этого необходимо выкопать траншею по всей ленте фундамента глубиною до 2 м, удалить старую конструкцию и залить новое основание. Чтобы предотвратить такой метод укрепления, необходимо следить за конструкцией. При возникновении трещин, перекосов окон или дверей, проводить восстановительные мероприятия.

Как видим укрепление основания можно выполнить своими силами, главное поэтапно выполнять работу, учитывать технологию и особенности возникших повреждений.

Признаки разрушения и оценка состояния фундамента

Сигналами для тревоги при осмотре основания частного дома будут появившиеся трещины и впадины. Оценить состояние фундамента можно, что называется, своими руками.

На все обнаруженные трещины, вне зависимости от предполагаемой причины их появления, нужно установить «маячки».

Этим термином называют бумажные клейкие полоски, закрепляемые поперек выявленных дефектов. При сложной форме трещины «маячок» ставится на каждый прямой участок.

Если за этот срок «маячки» остались неповрежденными, то выполняют текущий косметический ремонт – забивают в трещину лом кирпича и цемент, ставят опалубку и делают заливку бетоном.

В противном случае очевидно, что процесс разрушения конструктива продолжается, а значит, нужно укрепить старый фундамент.

Причины деформации строения

Проседание ленты основания влечет за собой перекос несущих стен здания и его неизбежное разрушение. Анализ факторов, которые повлияли на появление трещин в несущих конструкциях, позволит выяснить причины деформации фундамента.

К условиям снижения прочности основания относятся:

• Изменение нагрузки: увеличение этажности, пристройка помещений, установка тяжелого оборудования;
• Появление водоносных слоев грунта и, следовательно, увеличение давления во время морозного вспучивания почвы;
• Влияние длительных атмосферных осадков на физические свойства грунта;
• Конструктивные ошибки во время строительства: недостаточная площадь основания и глубина закладки;
• Низкое качество бетона и нарушение технологии его укладки;
• Нарушение слоя гидроизоляции по причине отсутствия отмостки, цокольных отливов и системы дождевых стоков.

Учитывая объективные причины осадки, необходимо оценить степень деформации дома и составить смету ремонтных работ.

Уширение подошвы

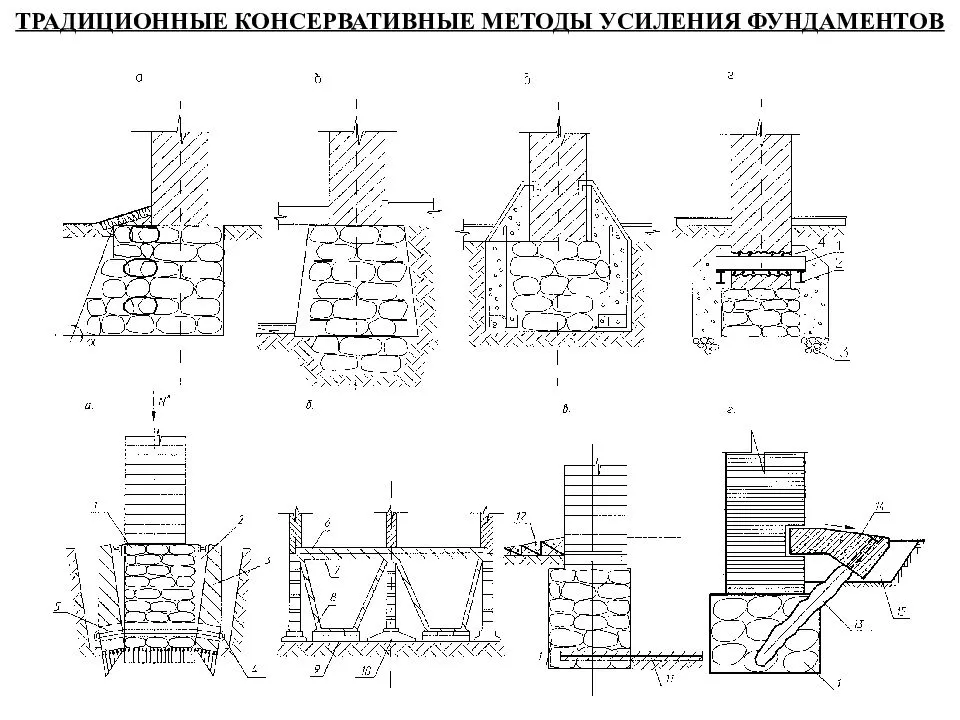

На практике владельцы домов чаще всего прибегают к классическому, проверенному методу укрепления фундамента — способу уширения подошвы. Подошва — это железобетонная подушка, на которую опирается фундамент. Такой метод является наиболее простым, надёжным и относительно недорогим. С работой могут справиться несколько человек, имеющих определённые навыки.

1. Вокруг дома закладывается дополнительное основание, играющее роль вспомогательной подпорки.
2. Подошва по всему периметру конструкции фиксируется на нескольких заранее размеченных базовых точках, количество которых зависит от размеров здания и степени разрушения основного фундамента. Обычно расстояние между точками составляет 2,5–3 м.
3. По бокам и под фундаментом производится выемка грунта.
4. Под фундамент закладывается арматурная стяжка и равномерно заполняется раствором.
5. При помощи бетонного вибратора удаляются пузырьки воздуха.
6. Боковые стенки подошвы поднимаются на цоколь на 15 см.

Метод усиления фундамента уширением подошвы является наиболее простым, надёжным и относительно недорогим

Что делать с разрушающимся кирпичным фундаментом?

Самый простой способ укрепить кирпичный фундамент – сделать «быки». Для этого:

• Шаг 1. Изготавливаем специальный армированный каркас, который крепим к бетонной подушке. Делаем его с помощью сварки в виде решетки с ячейками 20х20х20 см, хотя как вариант можно использовать специальную вязальную проволоку.
• Шаг 2. Обнажаем углы фундамента, для чего выкапываем ямы диаметром в один метр. Сами ямы должны в итоге ровно на полметра превышать глубину старого фундамента.
• Шаг 3. Туда вставляем готовые арматурные конструкции, заливаем бетонным раствором и трамбуем. Делать это нужно быстро и при исключительно хорошей погоде.

Просто, привычно, недорого. Но в последнее время все чаще усиливают такой фундамент специальным армированным поясом:

• Шаг 1. Делим весь периметр на отрезки по 1,5-2 метра. На каждом таком отрезке роем ров такой глубины, как и фундамент, а шириной до полуметра.
• Шаг 2. В старом фундаменте сверлим отверстия, и в них крепим кусками арматуры или металлического прута. Длина – тридцать-сорок сантиметров.
• Шаг 3. В траншее укладываем металлические каркасы – такие же, как и в первом способе.
• Шаг 4. Всю конструкцию заливаем бетонным раствором. Шаг за шагом – как только застынет одна стяжка, переходим ко второму отрезку. Спешить здесь нельзя – можно все испортить. Разве что разрешается проводить такие работы одновременно на противоположной стороне фундамента.

Более трудоемко и затратно, зато надежнее.

Цена обновления

Итоговая стоимость включает в себя следующее:

1. Стоимость свай и швеллеров.
2. Покупка или аренда необходимых инструментов и устройств.
3. Оплата труда рабочим (если использовался наёмный труд).
4. Разработка проекта. Она необходима для качественной установки фундамента.

Если для работы нанимать профессионалов, то они выполнят работу под ключ. В этом случае к указанным затратам добавится прибыль предприятия. Выбирая то, как будут проводиться работы, нужно помнить, что в данном случае приоритетным является качество и надёжность полученной конструкции.

В качестве примера стоимости работы при выполнении под ключ можно привести следующие расценки:

Размер дома (м)	Стоимость материала (тыс. руб.)	Цена работы (тыс. руб.)	Полная стоимость (тыс. руб.)
5×5, 6×6	59	43	102
6×8, 6×9	82	51,5	133,5
8×8, 9×9	112	63,9	175,9

Стоимость указана без учёта доставки.

Технология установки

Для усиления всего фундамента в целом используются следующие методики:

Инъекции

В районе опор бурят тонкие скважины, в которые нагнетают специальные закрепляющие составы.

В зависимости от типа грунта могут быть применены:

• Цементация.
• Смолизация.
• Силикатизация.

Технология применения всех составов одинакова, разница лишь в химическом составе грунта. Введенный в скважину раствор пропитывает грунт на определенном расстоянии, вступает с ним в реакцию и образует прочную и жесткую породу с высокой несущей способностью.

Иногда вместо скважин используют инъекторы — металлические трубы с перфорацией для подачи состава в грунт. Они погружаются на 6-8 м посредством пневмомолотов, а извлекаются гидравлическими домкратами или копровыми механизмами.

Обжиг

Еще один способ укрепления грунта в районе заложения свай. По периметру бурятся скважины, в которые через систему специальных форсунок подается топливо и воздух для наддува. В результате в скважине образуется давление до 5мПа, а горение при высокой температуре изменяет физические свойства грунта и существенно укрепляет его, повышает плотность и прочность.

В зависимости от типа используемого топлива и от времени производства процедуры, имеется возможность закреплять грунт на глубину до 30 м.

Помимо этих методик активно используются уже рассмотренные технологии усиления стволов и ростверка, применяющиеся совместно с операциями по закреплению грунта.

Заливка железобетонной подушки

Преимуществами укрепления платформы методом заливки железобетонной подушки являются:

• снижение давления на почву за счёт большой площади основания;
• дополнительное утепление грунта. Это предотвращает морозное пучение, которое считается наиболее частой причиной разрушения фундамента.

К недостаткам технологии относится невозможность заливать фундамент целиком, а только участками не более 2 м, и необходимость соблюдать время высыхания каждого участка перед заливкой следующего. Поэтому такой способ используется для укрепления одного из углов основания или в том случае, если время и затраты на заливку фундамента вкруговую не принципиальны.

Железобетонная подушка снижает нагрузку на грунт и позволяет утеплить его

Заливка подушки под фундаментом происходит в несколько этапов:

• Ремонтируемый участок обкапывается снаружи и изнутри строения. При этом снимается отмостка и пол, откапывается земля вокруг основания в виде двух траншей длиной от 3,0 м до 3,5 м и глубиной ¾ глубины фундамента.
• Оценивается состояние фундамента на наличие трещин и разрушенных участков.
• Если основание в порядке, копается яма под подушку длиной до 2 м и глубиной 0,4–0,5 м относительно фундамента. Дно ямы должно быть ровным.
• В яму укладывается геотекстиль, насыпается песок слоем 3–5 см и 10-сантиметровый слой щебня фракции 30–40 мм.
• Для выравнивания поверхности поверх щебня насыпается чистый песок, а затем кладётся 5-сантиметровый слой пенопласта.
• Сверху укладывается армирующая конструкция и устанавливается опалубка.
• Основание заливается бетоном и уплотняется при помощи вибратора.
• Опалубка снимается через 2 суток.
• Приступать к ремонту следующего участка можно не ранее, чем через 25–28 суток.

Высота готовой железобетонной подушки должна составлять не менее 10 см ремонтируемого участка фундамента. Это позволит усилить основание и снизить давление на грунт.

В зимнее время ремонтировать фундамент способом заливки бетонной подушки не рекомендуется. Если остались вырытые траншеи, защитите их от морозного пучения: засыпьте землёй и накройте пенопластом.

Усиление основания с помощью отливов

Иногда фундамент усиливают отливами. Эта технология применяется для укрепления платформ из кирпича или бутового камня. Отливы из железобетона применяются вместо арматурного каркаса.

Порядок работ следующий:

• Железобетонные отливы устанавливаются с обеих сторон и отжимаются, при этом нижняя часть должна прикасаться к стене, а верхняя — нет.
• Конструкция фиксируется с помощью домкратов и стяжки.
• Затем выкапываются траншеи с 2-метровым захватом.
• Канавы между стеной и полученной конструкцией заполняются строительным раствором.

Железобетонные отливы используются вместо арматурного каркаса

Усиление своими руками ленточного фундамента

Проблемы с фундаментом проявляются в появлении трещин в цоколе или даже в стенах дома. За трещинами ведут наблюдение, установив поперек них бумажные или гипсовые маячки. Случаи их расширения являются сигналами необходимости ремонта основы дома.

Способов усиления ленточного фундамента несколько:

1. Можно усиливать фундамент с одной или двух сторон по боковой поверхности. Нижняя часть усиления должна быть на уровне подошвы фундамента, верхняя – под цоколем или даже под несущей стеной дома.

   При усилении фундамента частного дома обязательна смоченная и утрамбованная песчаная или гравийно-песчаная подушка под новой частью, толщиной не менее 200 – 250 мм.

   В стене с шагом, заложенным в проекте реконструкции, сверлят горизонтальные отверстия – шпуры под отрезки арматурных стержней, передающих усилия с основной части основания на его уширения. Стержни забивают в хорошо смоченные отверстия, после введения в них жидкого цементного раствора. При необходимости стержни связывают арматурной сеткой.

2. Уширение под опорой стены и/или в ее нижней части.

   Тут усиление нужно делать узкими захватками, подкапываясь под подошву. Но проще укрепить грунт под подошвой устройством буроинъекционных скважин и закачать полимерно-цементный или цементно-песчаный раствор, или даже жидкое стекло.

   В остальном процедура, как и при обычном уширении.

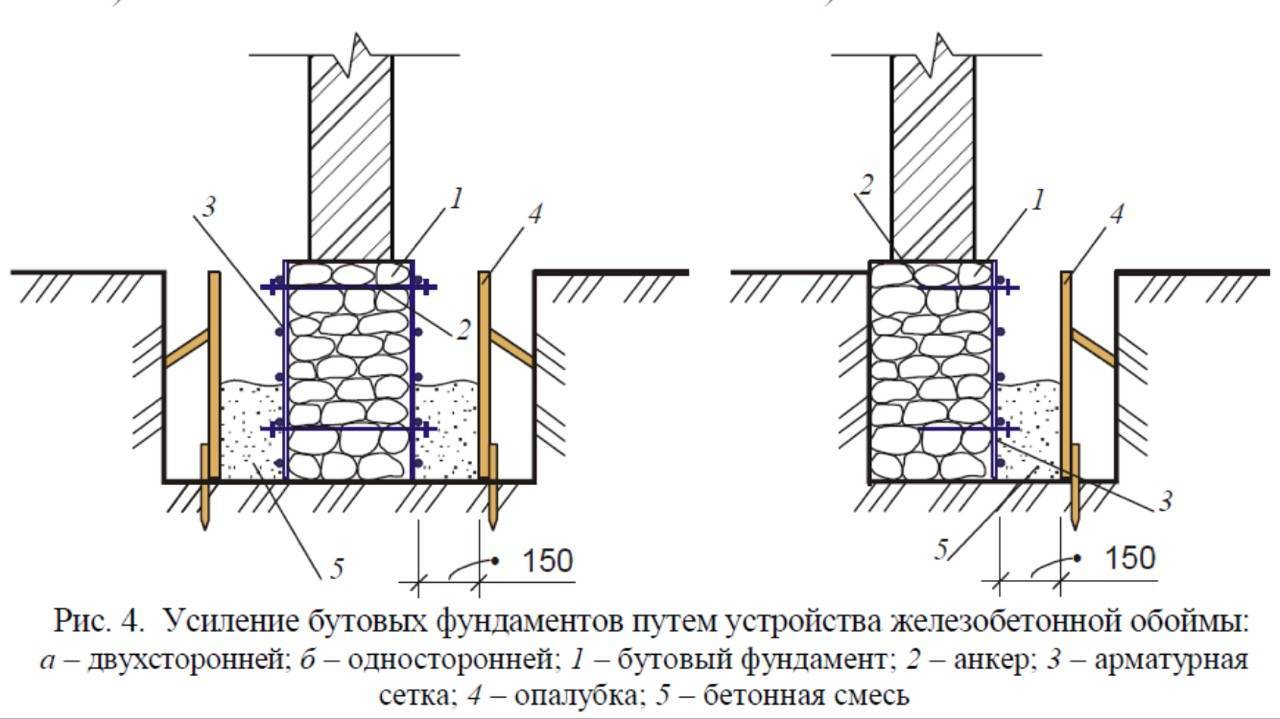

3. Усиление фундамента железобетонной рубашкой.

   Если дополнительная нагрузка и толщина уширения будет большой, то имеет смысл усиление фундамента железобетонной рубашкой или обоймой. Для этого на горизонтальные стержни арматуры, проходящие через фундамент, вяжут конструкцию арматурного каркаса в виде сетки из вертикальных и горизонтальных прутьев, устанавливают опалубку и бетонируют. Обязательно обеспечить для арматуры защитный слой бетона в 30 – 50 мм.

   В зоне углов или переломов плоскостности стены продольное армирование нужно проводить по установленным правилам армирования. Главное – не делать стыков и перекрещиваний на самом переломе.

   Перед обратной засыпкой не забудьте гидроизолировать новую часть.

Основные причины разрушения основания

Достаточно часто основания старых домов подвержены полному или частичному разрушению основания

Достаточно часто основания старых домов подвержены полному или частичному разрушению основания. Это происходит из-за следующих нарушений:

• несоблюдение технологии строительства объекта;
• неправильный расчет нагрузки на основу;
• неправильный проект дома;
• изменение уровня почвы;
• отсутствие исследования грунта;
• ветхое состояние строения.

Иногда владельцы особняков желают пристроить второй этаж, увеличение нагрузки на стены и основание дает сильную посадку и образование глубоких трещин. Прежде чем начать работы по укреплению основания, выявите причину ее возникновения.

Замена цоколя

Если осыпание или разрушение платформы произошло в районе цоколя, эту часть необходимо заменить. Легче всего произвести замену под постройкой из дерева, поскольку она весит меньше, чем каменная или кирпичная.

Легче всего заменить цоколь под деревянной постройкой

Под сооружением из камня или кирпича цоколь меняют частями не длиннее 1 м с промежутками между участками не менее 3 м. Для проведения работ понадобится:

• арматура;
• цемент;
• песок;
• щебень;
• пластификатор;
• бетономешалка;
• цепная пила по бетону для вырезания необходимых участков цоколя;
• перфоратор;
• сварочный аппарат для крепления армирующих элементов.

Как произвести замену цоколя своими руками

• Для установки опалубки необходимо спуститься в подпол, поэтому разберите в доме участок пола в месте усиления фундамента.
• Сделайте цепной пилой 5–10 пропилов, соблюдая расстояние между крайними 1 м.
• Разделите участок на небольшие куски несколькими горизонтальными пропилами.
• Уберите вырезанные куски в сторону и очистите поверхность основания, а также нижнюю часть здания.
• Соорудите опалубку из двух частей: одну — для наружной части дома, другую — для внутренней. С боков опалубки должны быть отверстия для арматуры. Опалубка должна быть шире стены на 5–7 см снаружи и изнутри.
• Снимите подготовленную опалубку и установите вертикальные штыри армирующей конструкции в отверстия диаметром 18–22 мм. Отрезки арматуры должны возвышаться над фундаментом на 10–15 см. Прикрепите к ним длинные куски. После этого приваривайте горизонтальные прутья, чтобы они совпадали с отверстиями в опалубке. Вязальной проволокой соединять арматуру не рекомендуется, поскольку это снижает прочность конструкции.Если цоколь сделан из железобетона, дом можно приподнять на домкратах

• Установите опалубку и залейте бетон, используя пластификаторы и минимальное количество воды.
• Снимите опалубку через 2 суток.
• Через 25 дней приступайте к замене соседних участков цоколя.

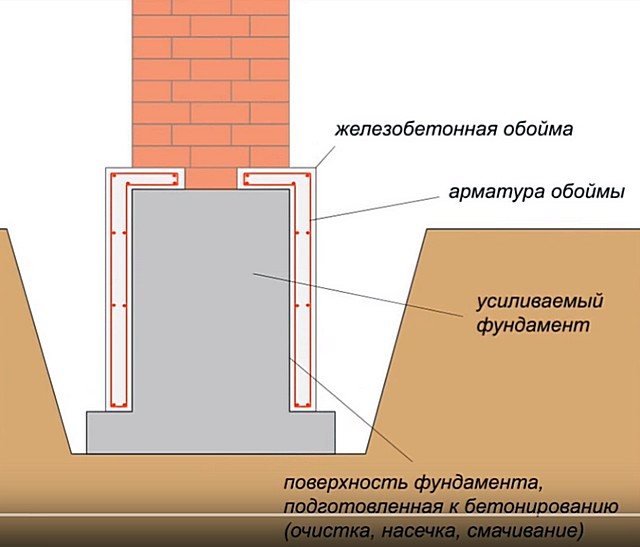

Железобетонная рубашка

Пошаговая схема укрепления фундамента методом закладки нового фундамента.

Этот способ позволит основательно укрепить фундамент рассматриваемого строения. Чтобы работы по усилению конструкции прошли без особых затруднений, следует подготовить набор необходимых атрибутов для монтажа:

• арматурные штыри;
• анкеры;
• щетка по металлу или перфоратор;
• песок;
• гравий;
• вода;
• цемент.

Рассматриваемая методика прекрасно подойдет для кирпичного дома, стоящего на опоре ленточного типа. Такое усиление поможет предохранить подошву здания от деформаций и поломок. Подобные мероприятия начинаются с тщательной подготовки, а именно с очищения внешнего слоя фундамента. Для этого можно взять железную щетку.

Чтобы обеспечить лучшую адгезию основания и бетонного состава, следует воспользоваться перфоратором. Отсутствие таких насечек сделает дальнейшие работы бессмысленными, качество основы оставит желать лучшего. Затем в фундамент вставляются анкерные болты, фиксируется арматурная сетка. Она состоит из металлических штырей горизонтального и вертикального вида.

Дальнейшие действия связаны с замешиванием состава: щебень, песок, цемент, вода берутся в соотношении 1:3:2:2. Готовым веществом заливается поверхность, в течение 1 недели она должна просохнуть.

Как укрепить фундамент старого дома своими руками: основные способы

Если на фасадах дома появляются новые трещины, а старые расширяются — фундамент в любом случае придется укреплять. Основных способов выполнения этой процедуры существует два:

• укрепление новым фундаментом;
• использование свай.

Если разрушение фундамента произошло из-за слишком высокой влажности грунта, на участке нужно будет предварительно обустроить дренажную систему.

От выбранной методики зависит, конечно же, и ответ на вопрос о том, сколько стоит укрепить фундамент дома. Самым дорогим способом является усиление новой бетонной лентой. Заливка свай обойдется немного дешевле. Самым же недорогим способом усиления является обустройство дренажной системы.

Для чего усиливают фундамент?

Причин для усиления фундамента дома много, но основные из них можно сгруппировать в следующие категории:

• устранение ошибок: проектировщиков, руководителей работ, исполнителей отдельных операций;
• значительное повышение уровня подземных вод в грунте вблизи здания;
• желание увеличить жилую площадь дома профессиональными способами, например, строительством второго или третьего этажа;
• идет быстрое разрушение существующего фундамента, например, за 3 – 5 лет;
• другие причины.

Возможны ошибки в проекте:

• не провели полного исследования грунтов на площадке или не учли все их особенности;
• невысокая квалификация исполнителей проекта, отсутствие опыта таких работ;
• результаты экономии при проектных работах,  проектные решения основаны на предельных значениях результатов расчетов или отсутствие запаса на разброс характеристик материалов и технологий.

Кроме того, подземные воды могут подняться до уровня основания здания из-за ошибок по осушению, строительства «ниже по течению» поперек подземных потоков длинных подземных сооружений или зданий, масштабных и продолжительных утечек из водопроводно-канализационных трубопроводов.

Может быть неожиданный рост семьи и желание достроить дом вверх.

Проблема может появиться при реконструкции старых зданий в тесной застройке города, с выкапыванием глубоких котлованов для новых домов возле старых.

Причины разрушения основания

Усиление фундамента обязательно проводят, обнаружив признаки деформации или планируя внести изменения в имеющуюся конструкцию. К примеру, если принято решение достроить второй этаж

Перед началом работ важно определить причины, вызывающие разрушения, поскольку от этого будет зависеть выбор комплекса реставрационных мероприятий

Изменения в структуре опоры могут спровоцировать:

• Земляные работы, проводящиеся на участке в непосредственной близости от здания. Создавая дополнительную нагрузку на отдельном отрезке, они приводят к образованию просадки и трещин.
• Вибрация. Часто наблюдается, если дом располагается вблизи железной дороги, а также после перенесенных землетрясений.
• Сильное увлажнение почвы по причине повышения уровня грунтовых вод, прошедшего паводка.
• Неправильная эксплуатация. Один из примеров – здание не отапливается в зимний период.
• Нарушение технологии, вызванное недостаточным объемом связующего вещества (цемента), количеством установленной арматуры.
• Ошибки расчета максимальной нагрузки.
• Расположение основания выше уровня промерзания грунта, что вызывает его подвижки.
• Перепланировка строения со смещением несущих стен.

Без устранения причины разрушения опорной конструкции, проведение ремонтных работ будет менее эффективным. Поэтому если деформацию вызывает высокий уровень грунтовых вод, то на участке вначале необходимо сделать дренажную систему и только потом укреплять основание.
