Установка дымохода сэндвич своими руками: инструкция и правила по установке сэндвич труб дымохода

Пересечение кровли

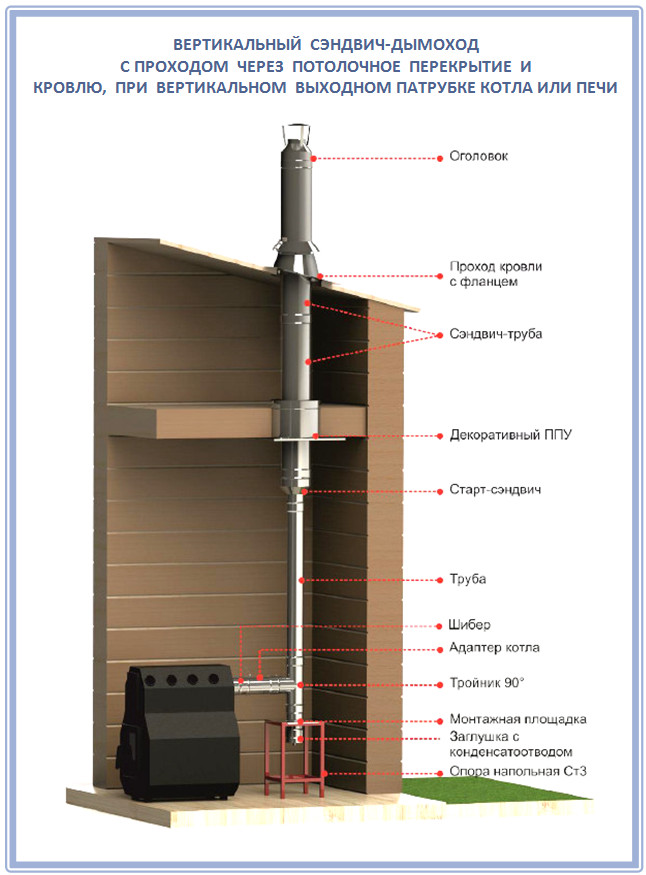

При наличии стропильной системы труба, как и в случае с балками перекрытия, должна проходить посредине между стропил. Если деревянные элементы оказались слишком близко к трубе, их нужно обернуть минеритом.

Проход через перекрытие и кровлю выглядит аккуратно и незаметно

Пересечение кровли выполняется по следующей схеме:

1. В кровле по месту прохода трубы вырезается проём. При этом гидроизоляцию и другие рулонные материалы нужно разрезать крестообразно, после чего получившиеся «лепестки» отгибаются и пристреливаются к обрешётке.
2. Далее монтируется участок дымохода, пересекающий кровлю.
3. На трубу надевается крыза, форма которой, как уже говорилось, должна соответствовать углу наклона ската.
4. Крызу нужно «пришить» к покрытию кровли, после чего поверх неё монтируется окапник — металлический фартук. Его прикручивают к трубе хомутом либо фиксируют при помощи стопорного винта.
5. Если тип кровельного покрытия позволяет, под него нужно завести верхний край опорной пластины крызы. Если нет, место примыкания пластины к покрытию нужно надёжно обработать герметиком.

Далее, труба достраивается до нужной высоты, после чего на ней формируется оголовок: надевается конус, а на него — грибок, дефлектор или иной элемент. Если покрытие кровли изготовлено из горючего материала, а подключённый к дымоходу теплогенератор работает на твёрдом топливе, оголовок обязательно нужно оснастить искроуловителем.

Если труба возвышается над крышей более, чем на 1,2 м, её необходимо укрепить тремя растяжками. Для этого на оголовке крепят специальный хомут с тремя петлями, на которых и фиксируются растяжки. Затем каждую из них свободным концом нужно прикрепить к любому неподвижному и достаточно прочному элементу крыши.

Инструкция по монтажу

Рассмотрим в подробностях, как собрать дымоход из сэндвич труб своими руками. Схема установки так проста, что с ней справятся даже домовладельцы, впервые держащие в руках молоток.

Запомните главное правило: конструкция «сэндвич» собирается снизу – от печи/котла до крыши. Внешняя труба всегда надевается на внутреннюю.

А теперь пошаговое руководство.

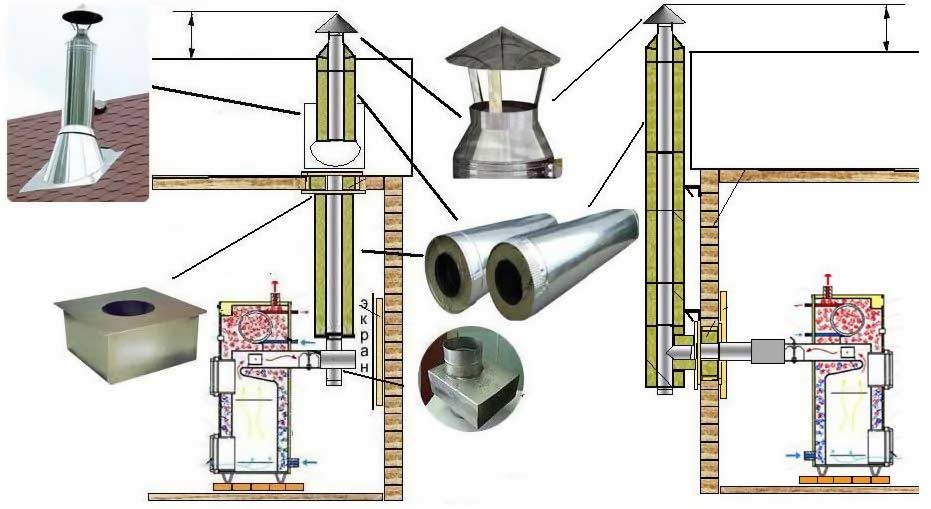

Варианты расположения дымохода

Этапы работ

Шаг 1. Сборка элементов. Ищете зауженный край трубы, он должен быть внутри «соседки». И так по порядку.

Шаг 2. Организация вывода, который бывает двух видов:

Через стену. Выбрав монтаж дымохода из сэндвич труб через стену, нужно быть готовыми к тому, часть ее придется разобрать, а места прохода укрепить. Также вам предстоит сделать наружный кронштейн, для чего необходимо скрепить пару уголков по типу полозьев, дабы тройник во время работ можно было двигать без угрозы целостности конструкции. Стену эксперты советуют покрыть фанерной плитой толщиной 1 см. Закрепите лист шурупами – равномерно, по всей плоскости. Его в свою очередь необходимо покрыть оцинкованным металлом. Подойдет лист с параметрами 2х1,20 см. В центре конструкции для проходника проделайте квадратное отверстие. Закрепите прорезь шурупами. Теперь можно покрыть кронштейн специальным лаком для металла, дабы уберечь конструкцию от появления ржавчины. Далее в переходнике просверлите необходимого диаметра отверстие для трубы. Все, можно устанавливать «сэндвич».

Подсказка по размещению дымохода на крыше

Через кровлю. А теперь рассмотрим второй (более распространенный) вариант – как устанавливается труба сэндвич для дымохода своими руками, идущая через крышу. Проделайте отверстие, приложите оцинкованный стальной лист, выведите «сэндвич» и только тогда прикрепите металл к кровле. При необходимости лист разрешается завести под край крыши.

Фрагмент трубы на крышей нужно защитить от атмосферных осадков

Шаг 3. Закрепление дымохода. Тройник скрепите опорным кронштейном. Эту деталь, кстати, можно сделать и самостоятельно, взяв пару уголков по 5 и 3 см, болты и воспользовавшись дрелью, болгаркой. Другие элементы укрепите хомутами: сэндвич конструкции между собой при помощи обжимных крепежей, колена и тройники – такими же хомутами, но с двух сторон. Верхнюю часть дымоотвода (даже если его высота – 1 метр) также стоит подстраховать – на случай сильного ветра, вьюги и другой непогоды. Для этого понадобятся растяжки, которые необходимо установить под углом в 120 градусов.

Шаг 4. Заключительные работы. По окончании монтажа снимите со всех изделий защитную пленку. Усильте герметичность соединений и швов, используя специальный жаропрочный герметик, способный выдерживать температурный режим от 1000 градусов. Наносить состав эксперты рекомендуют по таким правилам:

• внешнюю поверхность – снаружи;
• внутренние трубы – по наружной части верхних внутренних труб;
• при стыковке одностенной конструкции с другими элементами – по наружной окружности;
• при стыковке одностенного модуля с двустенным – как в предыдущем пункте.

Фрагмент системы возле котла теплоизолировать не нужно

Важные советы

Инструкция описывает стандартные этапы работ, однако 100 % успеха можно достичь только, учтя непредвиденные трудности. Эксперты делятся ценным опытом, который поможет вам построить безупречную систему вывода дыма.

Запоминайте советы:

1. Перед началом монтажа произведите разметку, чтобы иметь представление, сколько и каких материалов потребуется для установки дымохода.
2. Следите, чтобы наклонные участки системы не имели шероховатостей.
3. Конструкция не должна содержать горизонтальных фрагментов, по длине превышающих 1 м.
4. Уступам в системе не место.
5. Пересечения со стенами, потолками, кровлей должны быть оборудованы патрубками, заизолированными утеплительным материалом.
6. Каналы вывода дыма не должны соприкасаться с иными коммуникациями (водопроводом, газовой системой, электрическими проводами и т.д.).
7. Не забудьте сделать в дымоходе ревизию – проем, прикрываемый дверцей или съемной панелью, либо установите так называемые стаканы, помогающие проводить чистку устройства.
8. Температура выходящих газов должна быть до 500 градусов – убедитесь, что это так.
9. Дымоход следует защитить от осадков, с такой миссией справится то же дефлектор, зонт или иные насадки (только проследите, чтобы они не мешали выходу газов).

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

Внешний и внутренний дымоход: своими руками или с помощью профессионалов?

В сети можно найти многочисленные схемы подключения внешних и внутренних труб, их конструкций и методов крепления. Но монтировать дымоход своими руками – это всегда большой риск. Так как дело касается пожарной безопасности, сохранности имущества, жизни и здоровья жителей дома, рекомендуется пользоваться услугами проверенных специалистов.

Проведение работ по монтажу профессионалами имеет следующие плюсы:

• подготовка плана работ с учетом всех технических особенностей строения
• гарантия на проведенные работы
• гарантия высокого качества сборки и монтажа
• гарантия соблюдения всех требуемых норм, включая установленные законодательством
• учет всех нюансов и особенностей дымоотводящей системы
• высокая оперативность работ
• гарантия пожарной безопасности

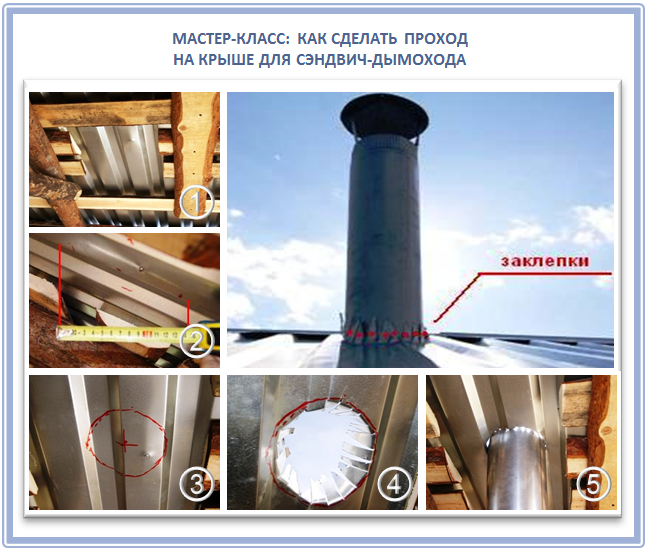

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным

И вот на этом этапе важно не допустить опасную ошибку

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

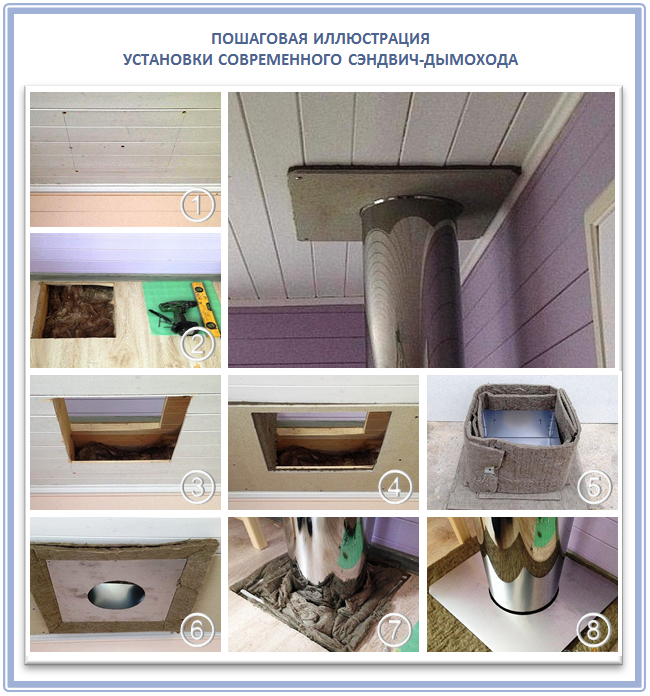

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же

загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

• Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
• Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
• Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
• Шаг 4. Установите снятый лист профнастила и закрепите его.
• Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
• Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
• Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
• Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

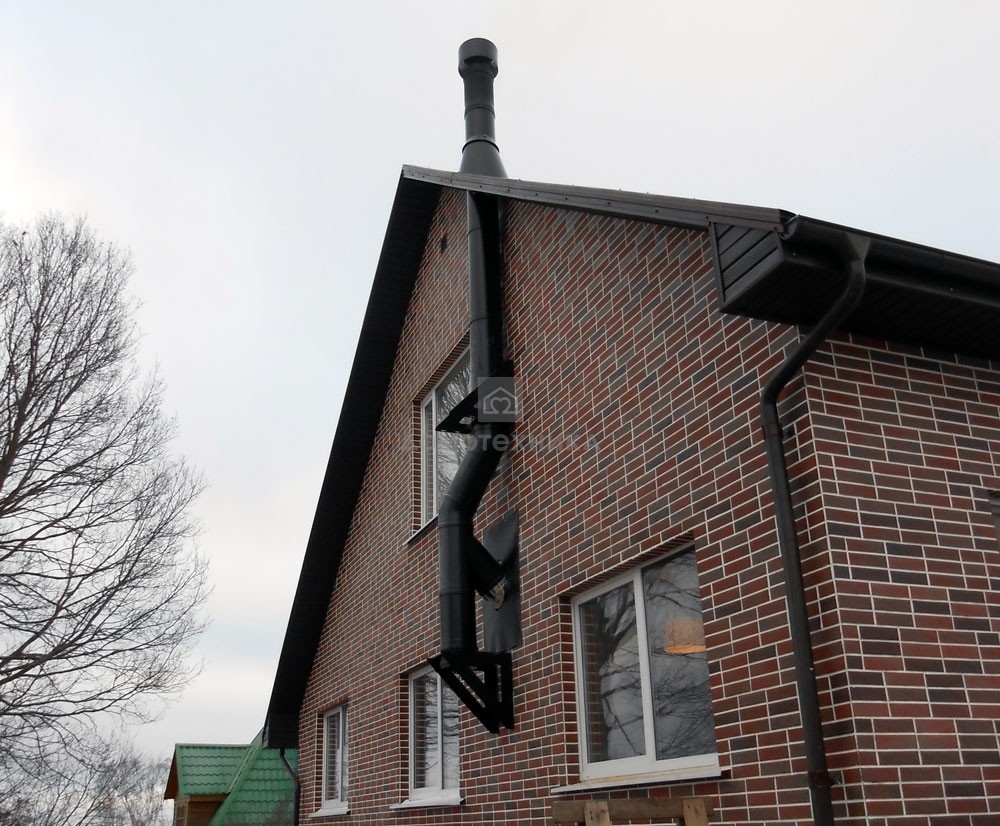

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Как правильно определить высоту трубы над кровлей?

В первую очередь высота дымоотводной трубы над крышей зависит от того, в какой точке дома она была выполнена. Рассмотрим основные правила, по которым определяется высота сэндвич дымохода над кровлей:

• общая протяжённость конструкции должна составлять 5 м. Отклонение от этой цифры разрешается только в меньшую сторону, причём только тогда, когда такая длина не уменьшает показателя тяги в системе;
• если кровля плоская высота трубы по установленному стандарту должна составлять 0,5 м;
• если дистанция от конька кровли до сэндвич дымохода составляет 1, 5 м, то высота трубы будет 0,5 м. А если более 3 м, то тогда сэндвич трубу разрешается располагать ниже конька. Однако в такой ситуации расположение сэндвича вычисляется следующим образом: труба не должна быть ниже воображаемой линии, проведённой под углом 10° от конька к горизонту.

Соблюдение вышеперечисленных правил позволит установить сэндвич дымоход на нужной высоте и обеспечить хорошие показатели тяги в системе. Таким образом, отвод продуктов сгорания будет эффективным вне зависимости от погодных условий.

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
2. Труба должна быть правильной округлой формы.
3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
4. Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
8. Допускается 2‒3 мм недовара на конце модулей.

Описание

Если говорить кратко, то монтаж труб сэндвич дымохода — это фактически инсталляция трубы меньшего диаметра в трубу большего диаметра. При этом образуется внутреннее пространство, которое заполняется негорючей субстанцией. Чаще всего это бывает минеральная вата. Минеральная вата может быть трех видов (согласно ГОСТУ 52953) и состоять:

1. Из шлаков.
2. Стекловолокно.
3. Каменная вата.

Стандартное наполнение сэндвич-дымохода

Все эти виды имеют различные коэффициенты к механическому воздействию, содержанию влаги, теплопроводности. Минеральная вата не воспламеняется, является прекрасным утеплителем, имеет низкий коэффициент теплопроводности. Проще всего работать с каменной ватой. Она имеет характеристики:

1. Теплопроводность от 0,078 до 0,125 ватта на метр Кельвин.
2. Выдерживает нагрев до 620 градусов по Цельсию.
3. Имеет хорошую гигроскопичность.

В специализированных магазинах минеральную вату можно приобрести в виде:

• плит;
• матов.

Этот утеплитель технологичен, им обрабатывают в частном доме обычно элементы из дерева:

• стены;
• стропила;
• брус;
• потолки.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними

Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях

К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену

Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится  температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Чистка труб дымохода и уход за ними

Заключаются в соблюдении следующих моментов:

1. В отопительный сезон чистка дымохода от твердотопливного котла проводится минимум 1 раз в 2 недели.
2. Чистка выполняется через специальный отсек ‒ ревизионное окно. Если оно отсутствует, то нужно снять хомут и открыть заглушку.
3. Регулярно очищается от влаги и конденсатосборник. Когда он соединен с канализацией, проверяется состояние соединительной трубки. При повреждении выполняется замена. Для очистки используется кусок проволоки.

Конструкция из сэндвича отлично подойдет для системы отопления на газу

Можно использоваться и для дровяного котла, печи, но здесь важно регулярно выполнять чистку дымохода от сажи

Хомут своими руками – простое и эффективное решение проблемы

Хомут – вещь полезная и порой незаменимая в хозяйстве. С его помощью всегда удается обеспечить герметичное соединение шлангов, патрубков, трубопроводов, как гибких, так и жестких. В технике существует великое множество видов хомутов самого разного назначения. Они всегда найдутся у запасливого хозяина в инструментах на все случаи жизни.

Однако бывают ситуации, когда под рукой нет подходящего приспособления, а проблему нужно решать срочно. Например, в системе отопления или водопровода образовался свищ, и вода угрожающе устремляется на пол. Что еще хуже, в дороге на автомобиле отвалился патрубок в системе отопления салона или в системе охлаждения двигателя. А крепежный хомут среди инструментов отсутствует.

Как быть в таких случаях? Можно ли изготовить хомут своими руками? Что для это нужно?

Заделать на трубу – это просто

Часто в наших домах металлические трубы ржавеют и дают течь. Такие участки требуют ремонта или замены. Однако наши домашние умельцы решают проблему быстро и качественно с помощью хомутов, которые на долгие годы «украшают» интерьеры наших квартир.

Как быстро изготовить хомут на трубу своими руками? Что для этого понадобится?

Для изготовления нужны инструменты:

• молоток, плоскогубцы, дрель;
• сверла диаметром 6 или 8 мм;
• ножницы по металлу или болгарка;
• штангенциркуль, линейка;
• гаечные ключи.

Кроме того, понадобятся следующие материалы:

• металлическая полоска толщиной до миллиметра (например, нержавейка, оцинкованная жесть);
• полоска резины толщиной в 3 мм;
• болты, гайки на 6-8 мм, шайбы к ним.

Как сделать хомут для трубы

Изготовление хомутов требует определенных навыков. Опытные сантехники советуют проводить работы в такой последовательности:

• в зависимости от повреждения вырезается полоска металла нужной ширины;
• определяется окружность трубы;
• определяется длина заготовки (к длине окружности нужно добавить 4-5 см);
• с одного и другого края полоски на одинаковом расстоянии сверлятся отверстия;
• с помощью плоскогубцев или тисков загибаются ушки крепежа под прямым углом к полоске;
• вырезается резиновая полоска по ширине устройства и по длине, немного меньшей длины окружности трубы.

Нужно учесть, что небольшой хомут стягивается одним болтом. Крепеж до 6 см целесообразно утягивать двумя болтами. Изделия шириной более 6 см нужно крепить тремя болтами.

Установка

Изготовленное своими руками приспособление следует аккуратно согнуть и подогнать по окружности трубы так, чтобы отверстия в его ушках совпали соосно.

Гибка хомутов может производиться на куске трубы равного диаметра с ремонтируемой трубой. Затем при установке на место хомут немного разгибается и с небольшим усилием устанавливается на ремонтируемую поверхность.

На место протечки под крепеж надевается заготовленная ранее резина.

Правда, нужно помнить, что изготовленное своими руками приспособление – это средство, призванное временно устранить проблему герметизации. Затягивать с ремонтом или заменой корродирующих труб не следует, так как процесс коррозии будет продолжаться под ним, и со временем проблема «вылезет» снова.

Изготовление проволочного хомута

Очень часто у домашних умельцев возникает необходимость скрепить герметично и надежно резиновые трубы или патрубки. Это может быть во время работ в саду, на даче или в гараже. В таких случаях изготавливают проволочный хомут своими руками.

Для его изготовления необходимо иметь под рукой плоскогубцы и отвертку, желательно крестообразную. Проволоку лучше всего брать специальную – вязательную (она мягкая и достаточно прочная).

Сложите проволоку вдвое и набросьте на шланг, определив тем самым, сколько ее понадобится для крепежа, с учетом 40-50 мм для скруток. Затем отрежьте нужный кусок и сложите еще раз вдвое. В месте изгиба с помощью отвертки сделайте ушко и прокрутите его на пол-оборота. Концы проволоки раздвиньте и обхватите ими трубку.

При помощи плоскогубцев концы нужно прокутить по часовой стрелке на несколько оборотов. Окончательно хомут из проволоки своими руками затягивается с отверткой. При этом нужно следить, чтобы усилие затяжки было достаточным для герметизации и не привело к разрыву проволоки.

При определенной сноровке и практике изготовление и установка хомутов не вызывает трудностей. Проволочные самодельные приспособления могут служить беспроблемно очень долго. Замена их на магазинные – дело эстетического вкуса хозяина.

Теперь вы знаете, как сделать хомут своими руками. Надеемся, что для каждого хозяина домашние проблемы с ремонтом труб, патрубков и шлангов станут легкой и необременительной практикой.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

Общие правила монтажа дымохода

Решая вопрос о монтаже, соблюдают установленные правила.

Запрещается монтировать дымоход вблизи инженерных систем: канализации, электропроводки. Для исправной работы дымохода обязателен дефлектор. Он исключает воздействие осадков на тягу и внутренний кожух конструкции. Необходимо смонтировать снегозадержатель на кровле в той части, где выходит дымоход из стены. Он предохраняет дымоходный канал от механических повреждений. Закрепить трубы к стенам необходимо с шагом не более 1м. Прежде чем установить двухслойную дымоходную трубу над топкой печи, ставится сэндвич-старт. Негорючий утеплитель (базальт) вокруг сендвич-трубы предохраняет древесину от воспламенения. От котла труба отходит строго горизонтально, длина ее до стены не более 1м. Труба в проходе через стену монтируется цельной без стыков

Для избежания аварийных ситуаций, важно обеспечить к ней открытый доступ, чтобы в любой момент отремонтировать ее

Что такое сэндвич-дымоход?

Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили стальные сэндвич-дымоходы.

Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними заполнено негорючей изоляцией – минеральной ватой.

Среди основных преимуществ сэндвич-дымоходов можно выделить:

• высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
• небольшой вес системы дымоудаления;
• гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
• использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

Важно знать, что температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит

Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если дерево подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С

Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества

По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.
