Монтаж дымохода из сэндвич труб через крышу: пошаговая инструкция по монтажу дымохода из сэндвич труб через помещения, перекрытия и крышу

Достоинства и недостатки сэндвич трубы

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

• Теплоизоляционный слой предотвращает разогрев внешней трубы до критической температуры.
• Компактность и универсальность использования.
• Гладкая поверхность внутреннего кожуха повышает тягу дымохода.
• Невысокая цена по сравнению с керамическим материалом.
• Рабочая температура до 850 градусов (у одноконтурных труб для сравнения 500).
• Простота сборки.
• Повышается пожаробезопасность жилища.
• Простое обслуживание по сравнению с дымоходом из цельной трубы (скапливается меньше сажи).
• Не создает дополнительных шумов при тяге дыма.

Дымоходы из нержавеющей стали обладают такими качествами:

• Легкие в монтаже.
• Компактны.
• Универсальные. Предусмотрены выходы, как наверх, так и через стену.
• Многослойны. Лучшая защита от конденсата.
• Износостойкие и не восприимчивые к агрессивному воздействию. Стойко выносят влияние даже самых агрессивных химических веществ.
• Наиболее пожаробезопасные, из всех ныне представленных на рынке.

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

• Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
• Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
• Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты.

• минимальным образованием конденсата;
• хорошей тягой;
• пожарной безопасностью;
• возможностью монтажа снаружи здания;
• длительным сроком службы.

Сэндвич трубу можно изготовить своими руками

Виды наружных дымоходов

Самые сложные в исполнении — это одностенные дымоходы из кирпича. Но если вам предстоит подключение настенного 2-х или 1-контурного газового котла, то они совершенно не годятся. Большинство современных строителей выбирают более прагматичные сэндвич трубы. Также и через стену выводится гильза из двух труб со слоем теплоизоляции. Чаще всего это базальтовое волокно. Трубы можно подобрать любого диаметра под любые нужды, так же и стеновой проходной узел дымохода подбирается индивидуально. Достоинство сэндвич труб – в их экономичности и простоте монтажа дымохода своими руками, а также в достаточной долговечности. Нержавеющая сталь труб гарантирует, что такой дымоход через стену деревянного дома прослужит вам долгие годы без неприятных сюрпризов. А еще конструкция из металла весит намного меньше, чем кирпичные сооружения. При этом сэндвич дымоход в бане через стену так же, как и в доме, достаточно декоративен.

Проход через стену делают двумя основными способами:

1. Одноконтурный, или одностенный дымоход, это когда используют при установке одной трубы;
2. Двухконтурный, когда выводится сэндвич дымоход через наружную стену, состоящий из 2 труб с теплоизоляцией между ними. Это наиболее приемлемый вариант с более высокими защитными свойствами.

Нормативы размера базальтового материала внутри сэндвич-трубы

Толщина среднего слоя в сэндвич-дымоходе, выполняющего роль теплоизоляционного материала, может изменяться от 25 до 60 миллиметров. Сечение конструкции также различается. В соответствии с требованиями Строительных Норм и Правил для правильного выбора дымохода нужно учитывать тепловую мощность котла отопления:

• При тепловой мощности не более 3,5 кВт оптимально использовать трубы с размером сечения 0,14 х 0,14 метра.
• При тепловой мощности от 3,5 до 5,2 кВт лучше всего использовать трубы с сечением 0,14 х 0,2 метра.
• При уровне тепловой мощность от 5,2 до 7,0 кВт рекомендовано использовать трубы с сечением 0,14 х 0,27 метра.

Чаще всего установку сэндвич дымохода выполняют с использованием трубы круглого сечения. В этом случае нужно посчитать общую площадь сечения трубы и сопоставить эти данные с информацией в СНиП.

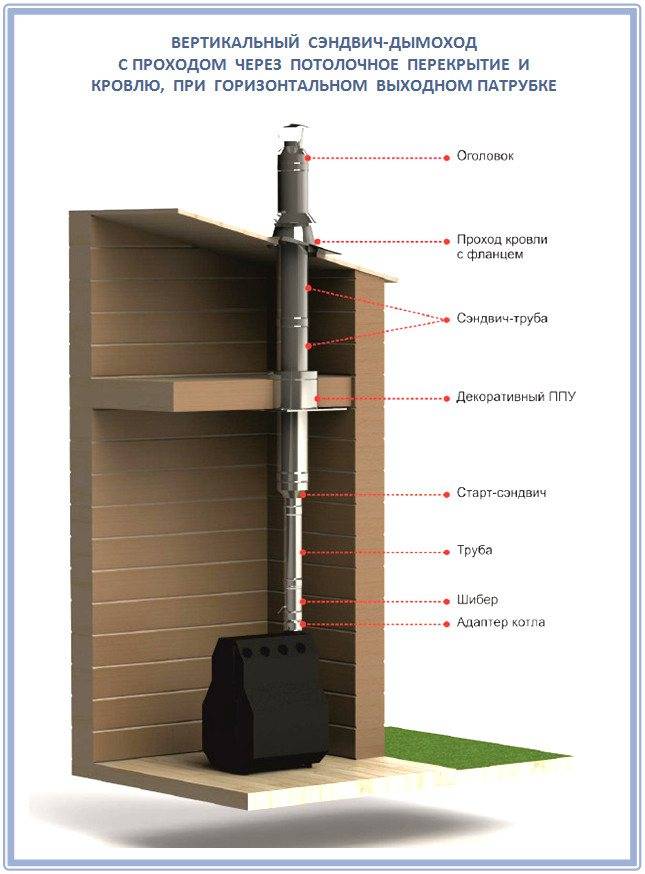

Установка сэндвич — дымохода

В отличии от других дымоходов, этому не требуется устройство бетонного основания. Однако, и тут есть несколько нюансов которые надо учесть еще на этапе подготовки к монтажу. Первым делом, начертите схему с указанием всех размеров конструкции.

Сборка начинается от выходного патрубка котла или печки. Первый элемент дымохода — труба без утеплителя, которая вставляется в раструб и стык изолируется заглушкой. Затем, последовательно, собираются все остальные элементы. Стыки фиксируются специальными хомутами.

Видео: Проход трубы через крышу из профнастила

В тех местах, где конструкция проходит через потолок, рекомендуется сделать дополнительную теплоизоляцию. Даже несмотря на отличные теплоизоляционные свойства «сэндвичей», не исключена возможность нагрева и возгорания материалов перекрытия.

Порядок изготовление самодельного хомута для труб

Для работы понадобится:

• Полоска оцинкованной стали или железа, в толщине не более миллиметра
• Резиновый лоскут трехмиллиметровый
• Болты М6, М8 либо М10 – на выбор, какие найдутся. Хватит 2-3 шт.

Кроме материалов, нужны будут инструменты:

• ножницы по металлу (электролобзик, болгарка)
• молоток
• гаечные ключи
• штангенциркуль
• плоскогубцы/тиски
• дрель, сверла ( М7, M9, либо M10, M12)

Первое, что нужно сделать – измерить диаметр трубы с помощью штангенциркуля. Но если труба большого диаметра, то удобнее будет измерять линейкой с уголком.

Затем нужно отрезать металлическую полоску шириной от 4 до 8 см. Выбранная ширина зависит от толщины трубы и размера повреждения. Вот с длиной полоски придётся немного повозиться, высчитывая её по правилам: полученный при измерении диаметр трубы умножают на число Пи – 3,14, дальше к нему прибавляют 3-4 см, после чего кусок можно отрезать. Этот запас из сантиметров (“ушки”) нужен для того, чтобы в этом месте бандаж можно было скрепить с помощью болтов и гаек.

В “ушках” нужно будет просверлить два отверстия для болтов, учитывая размер последних, впрочем, отверстия могут быть немного больше, чтобы их легче было завинчивать. Если труба имеет большую ширину, то лучше, если отверстий будет не два, а три. Затем ушки отгибаются под прямым углом с помощью плоскогубцев, можно просто руками, если жесть тонкая.

Следующим шагом будет примеривание – огибание жестяной полоски вокруг трубы. А готовые “ушки” сближают до тех пор, чтобы их противоположные отверстия совпали. В случае если полоска неплотно прилегает, то с помощью молотка ее слегка простукивают. Когда хомут примет нужную форму, то его приподнимают и вставляют под него прокладку из резины, вырезанную заранее.

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

• минимальное расстояние от поверхности крыши до стропил 250-300 мм;
• если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
• если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

• на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
• закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
• теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

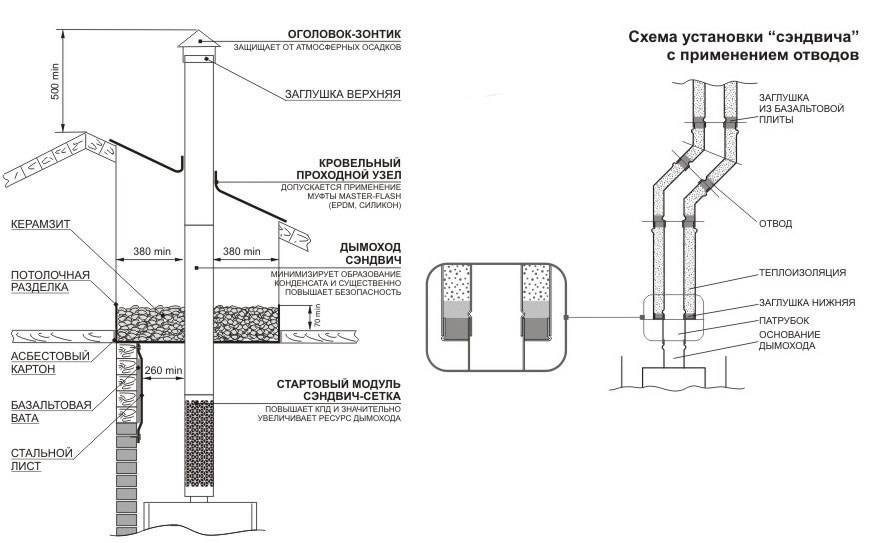

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

За и против использования сэндвич дымохода

Недостатки дымоходов, собранных из сэндвич труб:

• нарушение герметизации после определенного количества циклов нагревания и остывания;
• по сравнению с кирпичным сооружением, сэндвич дымоход имеет большую стоимость;
• срок службы составляет около 15 лет, тогда как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Обуславливается такая короткая служба в основном использованием низкокачественных материалов при производстве.

Выбор продукции от проверенной торговой марки — это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Преимущества сэндвич дымоходов следующие:

• Утепленные стенки. Благодаря теплоизоляции, даже размещенный снаружи дымоход не теряет тяги. Многослойные стенки предотвращают скорое остывание продуктов сгорания, которые быстрее выводятся через дымоход, а это не дает активно образовываться конденсату и сажи.
• Простой монтаж. Изучив принципы строительства дымоходов, собрать их сможет даже новичок.
• Разнообразие вариантов. Для сборки конструкции выпускают прямые и угловые модули. Дымоход можно выводить наверх или в стену, он может огибать стропильную систему, различные архитектурные элементы.
• Минимальное оседание сажи. Благодаря гладкой поверхности труб, пепел и копоть быстрее выводятся в атмосферу и медленнее накапливаются.

Кроме того, сэндвич система имеет сравнительно малый вес, а значит, для нее проще создать опору и не требуется возведения специального фундамента, как для кирпичного дымохода. Ее можно крепить к перекрытиям и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными, сэндвич дымоходы почти не образуют конденсат и являются пожаробезопасными.

Из стандартных элементов сэндвич дымохода можно собрать даже самую сложную конструкцию

Правила установки трубы на крыше

Для монтажа дымохода через поверхность крыши, необходимо соблюдать несколько простых правил, которые позволят выполнить эту работу правильно:

Для дымохода необходимо предусмотреть фундамент или так называемую подушку из бетона, так как дымоход это очень массивная конструкция.

так как дымоход — конструкция достаточно массивная и тяжелая, как и сама печь, при строительстве дома следует предусмотреть наличие отдельного фундамента, так называемой бетонной подушки; считается, что длинная труба обеспечивает лучшую тягу, но тут есть и одно «но» — КПД печи при этом сильно падает. Поэтому необходимо найти золотую середину. Поэтому при монтаже трубы не надо искать длинных путей, лучше всего прокладывать ее напрямую; выход трубы рекомендуется делать недалеко от конька, если крыша скатная. Рассчитать место довольно просто: необходимо от линии, горизонтальной коньку, провести угол на 10 градусов, идущий вниз. Верхняя часть трубы должна находиться выше этой линии на 30-50 см

Многие считают, что расположение печной трубы оптимально на самом коньке крыши ; важно устанавливать вверху трубы специальный искрогаситель, который предотвратит возгорание кровельных материалов и прочих элементов. Конструкция такого гасителя может быть самой различной, часто ее делают из обычной стальной сетки, которая не дает горящим искрам выйти из трубы

Преимущества сэндвич труб

Сэндвич дымоходы по сравнению с обычными из нержавеющей стали обходятся домовладельцу дороже, но их стоимость увеличивается за счет большей безопасности и надежности такой системы, особенно если монтаж выполняется своими руками. К их преимуществам относят:

• Отличная изоляция. Внутренний термоизоляционный слой защищает окружающие элементы стропильной системы от возгорания и удерживает жар внутри трубы. Сэндвич труба отлично подходит для монтажа внешних дымоходов, которые не выводят через кровлю. В большинстве регионов России их монтаж возможен, только если труба изолируется своими руками или на производстве.

• Отсутствие конденсата. В обычных трубах за счет перепада внутренней и наружной температуры внутри образуется конденсат, который оседает на стеках, со временем разрушая дымоход. В сэндвич трубах благодаря термоизоляции не происходит переход дыма из парообразного состояния в жидкое.

• Необременительное обслуживание. В сэндвич трубах дым, проходя путь от топки до атмосферы, не остывает, поэтому на стенках не образуются сажевые отложения, в отличии от одноконтурных труб из нержавеющей стали. Благодаря этому дымоход, даже если его диаметр не велик, не требует частой прочистки.
• Легкость. Обладая практически равными огнеупорными качествами, дымоход сэндвич весит в несколько раз меньше кирпичного, поэтому его установка не сопряжена с усилением фундамента.
• Эстетичность. По сравнению с одноконтурной трубой из легированной стали, теплоизолированной своими руками, сэндвич трубы выглядят аккуратнее и презентабельнее.
• Простотой монтаж. Благодаря фланцевому или байонетному креплению сэндвич трубы легко собрать своими руками и выполнить проход дымохода через кровлю.

Сэндвич дымоход

https://youtube.com/watch?v=L4j8Bi2Ns68

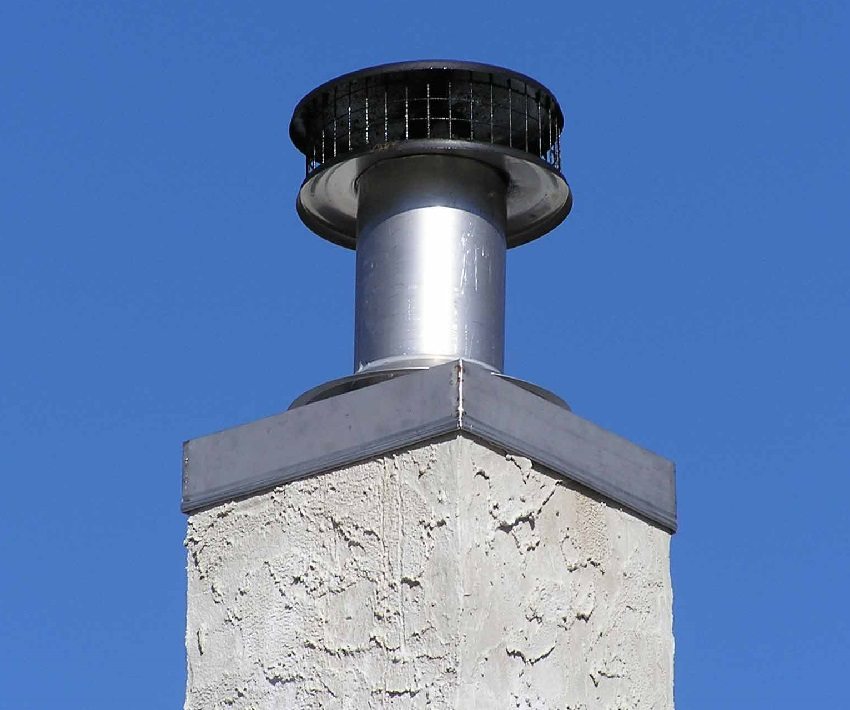

Особенности проходки через крышу

В целом проходка через крышу делается по таким же принципам, как и проходка через перекрытия. Считается, что при проходке через стропила расстояние до защищённых деревянных конструкций может быть уменьшено до 150 мм. Правильно ли это?

Что касается высоты дымовой трубы:

• дымовая труба выступает не менее чем на 50 см над верхней точкой крыши при её расположении менее чем в 1.5 м от парапета или конька;
• верхний срез дымовой трубы располагается вровень с коньком, если её ось находится на расстоянии от 1.5 до 3 м от конька;
• если расстояние от конька до дымовой трубы превышает 3 метра, то верхняя часть трубы располагается на уровне воображаемой линии, проведённой от конька вниз под углом 10° к горизонту.

Подведем итоги: правильный монтаж дымохода начинается ещё на стадии проектирования дома. Только так можно соблюсти все требования по противопожарным нормам и расстояниям, не прибегая к дорогостоящим переделкам уже возведённых перекрытий и стропильной системы.

Всю информацию о требованиях к котельным пользователи forumhouse.ru могут узнать в этой теме. Жаркое обсуждение правильного монтажа сэндвич дымохода ведётся здесь. В этой теме рассказывается, по какой причине возникают пожары. Кликнув по этой ссылке, вы узнаете, как нельзя делать дымоходы.

В этом видеоролике рассказывается о каминах и дымоходах. А из этого видеосюжета можно узнать, как самостоятельно отремонтировать печь-шведку.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Цена сэндвич труб для дымоходов

Покупая продукцию у производителей или официальных их представителей, вы можете быть уверены, что приобретете сертифицированный и качественный товар. В ассортимент онлайн-магазинов и специализированных отделов включены не только сами трубы, но и целый ряд заводских отводов, тройников, фасонных деталей и других сопутствующих изделий, которые можно легко найти в каталогах. Если схемой дымохода из сэндвич труб предусмотрено прохождение через крышу, здесь же можно заказать стандартную крышную разделку.

Сэндвич труба состоит из двух металлических гильз, между которыми проложен слой теплоизолятора

Обратившись на сайт, перед тем как собрать сэндвич дымоход, можно получить консультацию специалиста по любому интересующему вопросу. Для тех, кто планирует установку сэндвич дымохода своими руками, интернет-площадки предлагают информацию о различных примерах сборки и наиболее важных моментах монтажа.

Цена сендвичных труб для монтажа дымохода:

Производитель	Сэндвич труба из нержавеющей стали, длина 1 м
Диаметр, мм	Толщина металла, мм	Цена, руб.
наружный	внутренний
Компания НЭСТ	220	120	0,5	1490
230	130	0,5	1600
240	140	0,5	1670
250	150	0,5	1760
260	160	0,5	1850
Компания Смирнов	200	120	0,5	1480
ПК Ferrum	200	110	0,5	1970
200	115	0,5	1985
200	120	0,5	1990
200	130	0,5	2030

Соблюдение всех требований при расчетах и монтаже дымоходов гарантирует их длительную эксплуатацию

Некоторые компании занимаются реализацией систем отвода продуктов сгорания, которые уже максимально собраны. Купив такую конструкцию, вы можете уменьшить трудоемкость и сократить время на установку сэндвич дымохода своими руками. Кроме того, укомплектованность модульной конструкции различными уплотнителями гарантирует герметичность и надежность системы дымоотвода.

Благодаря широкому ассортименту сэндвич труб различных диаметров, а также фасонных деталей и комплектующих к ним, произвести сборку дымоходов можно самостоятельно, придерживаясь правил и норм. Руководствуйтесь рекомендациями профессионалов и используйте для примера обучающее видео как установить дымоход из сэндвич труб.

Сэндвич дымоходы характеристики

Объекты и оборудование, где применяются дымоходы нержавеющие сэндвич: ТЭС, теплогенерирующие установки, котлы газовые и конденсационные, твёрдотопливные камины, дизельгенераторы, кондитерские печи и прочее.

• Диаметр внутренней трубы находится в диапазоне 80-1000 мм при длине модуля 150-1000 мм.
• Толщина теплоизоляционного слоя (Rockwool) – 30, 50, 100 мм.
• Температура отходящих газов находится в районе 700°С.
• Работают под давлением и разрежением, в «сухом» и «влажном» режимах.
• Сталь для изготовления внутренней трубы – AISI 430, AISI 316, AISI 321, AISI 304.
• Сталь для изготовления наружной трубы – AISI 430, AISI 304, а также оцинкованная сталь и медь.
• Толщина стали составляет 0.5, 0.8, или 1 мм.
• Для отопительных агрегатов, использующих для работы твердое топливо, рекомендуется сталь марки AISI 321 при толщине 1 мм.

ГК РОВЕН сообщает, что купить сэндвич-дымоход можно в различном цветовом исполнении. Конструкции окрашивают по их наружному контуру порошковыми красками (полиэфирными). Цвет можно выбрать в каталоге RAL.

Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

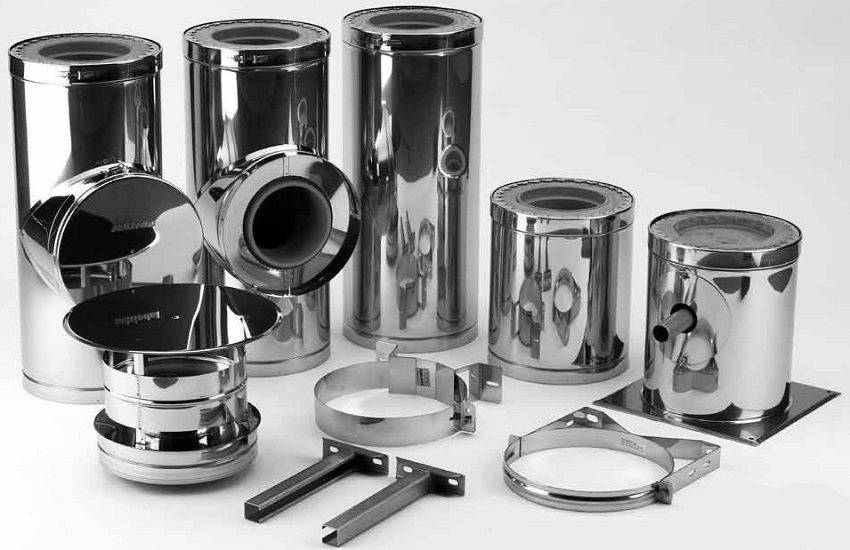

Составные элементы дымохода сэндвич

Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное — его можно легко установить своими руками.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

	расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше  конька
3.	более 300 см	вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

• меньше 3500 Вт — 14 ×14 см;
• 3500–5200 Вт — 14×20 см;
• 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем  Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

• неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
• при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Основные достоинства сэндвич-дымоходов

1. – в устройствах предусмотрено круглое сечение, которое считается оптимальным для выведения газов в атмосферу,
2. – внутренние стенки каналов характеризуются практически идеальной гладкостью, что исключает образования конденсата и скопление твердых продуктов горения,
3. -установка дымохода из больших элементов намного проще, например, строительства того же устройства из кирпича.

камина с мраморным порталом

• – образование конденсата свелось к его минимальной отметке,
• – за равномерной температуры внутри дымохода сильно выросли показатели нужной устойчивой тяги,
• -так как нет перепадов температур и ее сильного повышения кожух конструкции не являет опасности для жильцов дома,
• – таким образом, дымоход вполне может устанавливаться внутри здания, а это экономия денежных средств на монтаж и жилое пространство внутри дома,
• – для проведения дымохода через стены дома, а также выведение через кровлю и перекрытия нужно организовать меньшие размеры, чем, например, при выведении стандартных одностенных труб. Помимо всего прочего, можно купить и смонтировать специальные проходные блоки.

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

Что такое сэндвич труба

Сэндвич — такое название этот вид труб получил за свою слоистость по аналогии с названным продуктом. Внутренние и наружные слои таких труб представлены металлическими цилиндрами, а средний — слоем термоизоляции.

Металл для дымохода начали использовать достаточно давно. Простой пример — труба обыкновенной буржуйки. Однако вскоре после введения в эксплуатацию стало понятно, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда есть опасность воспламенения.

Решение оказалось простым — металлическую трубу укутали в слой термозащитного материала. Однако такой материал плохо переносит условия внешней среды и не очень привлекателен с эстетической точки зрения.

Сэндвич трубы — следующее решение в эволюции металлических дымоходов. Поверх слоя термоизоляции помещается еще одна металлическая труба, которая защищает внутренние два слоя от внешних воздействий и не портит внешний вид здания.

Внутренний цилиндр изготавливают из нержавеющей стали. Этот материал меньше подвергается коррозии под действием продуктов горения. Сталь должна быть высококачественной и высокотехнологичной. Отдают предпочтение тем вариантам, швы которых сварены по способу TIG — наиболее надежному и износоустойчивому, но и наиболее дорогому.

Средний слой обеспечивает термоизоляцию и защиту окружающих поверхностей от нагревания. Для этих целей используют минеральную вату, плотность которой не менее 120 кг/м3. Толщина этого слоя зависит от того, какой будет температура внутри дымохода. Этот параметр следует подбирать индивидуально.

Наружный цилиндр также изготавливается из стали. Стоит отдавать предпочтение нержавеющему материалу, но для экономии можно выбрать оцинкованную сталь. От ее качества в меньше степени, чем от качества внутреннего цилиндра будет зависеть долговечность дымохода. Кроме того, в продаже есть сэндвич трубы с декоративными наружными цилиндрами.

Правильное оформление вывода на крышу

Монтаж дымохода из сэндвич труб через любую крышу нужно проводить по правилам, чтобы деталь была установлена на приемлемой высоте и обеспечивала хорошие показатели тяги. В таком случае отвод продуктов сгорания будет максимально эффективным независимо от погоды. Общая длина всей системы не должна превышать 5 метров, отклоняться от этого значения можно только в меньшую сторону. При наличии плоской кровли высота трубки в стандартном варианте не может быть более 0,5 метров. Во время установки коммуникации дымоотвода учитывают размещение балок для перекрытий и стропильной системы крыши.

Как сделать вывод на крышу

Правильный вывод системы сэндвич-дымохода на крышу, наверное, самый сложный этап при его монтаже. Для этого нужно воспользоваться специальным элементом, называющимся крышной разделкой. Эта конструкция из металла предотвращает вероятность соприкосновения трубы с кровельными материалами.
При выборе крышной разделки нужно знать угол наклона кровельного покрытия. Стандартные конструкции позволяются выводить дымоход с уклоном 35-55 градусов или 15-35 градусов.

Изначально нужно отметить маркером или строительным карандашом тот участок, на котором предполагается вывод дымоходной трубы через кровлю. Затем по намеченной разметке с внутренней стороны кровельного покрытия делают отверстие. Оно должно быть достаточно большим, чтобы труба свободно могла пройти через него.

Далее изнутри устанавливается подкрышный лист, а снаружи закрепляется крышная разделка, чья конусная часть регулируется в зависимости от угла наклона кровли. Края разделки нужно завести под конек или кровельный лист. После того, как сэндвич-дымоход был выведен на кровлю, нужно позаботиться о достаточной высоте конструкции и оформить края трубы защитными материалами.

Для того, чтобы улучшить герметичность стыка дымоотводной трубы и разделки, следует использовать специальный фартук с регулировкой. После его монтажа можно устанавливать следующий элемент конструкции. Остается только нарастить трубы до нужной высоты и на её окончание установить необходимые элементы, такие как флюгер, грибок, искрогаситель и тому подобные.
