Как установить своими руками секционные ворота на гараж

Устройство гаражных подъемных ворот

Гаражные системы могут иметь разные конструктивные особенности. К главным элементам относится рама из металла, приспособление перемещения и полотно, закрепленное шарнирами. Рама делается из стальных профилей. На этот элемент приходится основная нагрузка. Коробка крепится в проеме гаража и обеспечивает крепление подвески.

Полотно представляет собой каркасный элемент, сконструированный из металлических профилей. Каркас обшивается сэндвич панелями или листами из стали. Для защиты от коррозии используется оцинкованная сталь.

Для открытия ворот применяются следующие механизмы:

1. Шарнирно-рычажный характеризуется простым устройством и надежностью. Он позволяет поднять створку с поворотом. При установке необходимо обеспечить точность монтажа направляющих.
2. Механизм с противовесами приводов подходит для массивных полотен. Конструкции выполняются из прочной древесины или из листовой стали. Система оснащена стальным тросом, который фиксируется в углах металлоконструкции.

Устанавливаем по чертежам секционные ворота своими руками

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытиизакрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Alutech

Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.

Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.

Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.

Официальное видео от производителя.

Более подробное и полное видео с русской озвучкой: в первую очередь актуально для новичков.

Условия, которые должны выполняться перед установкой

Проем гаража обязательно должен быть укреплен металлическим каркасом. Это может быть швеллер или каркас, сваренный из уголка и металлических пластин.

Расстояние от боковой стороны проема до стены должно составлять не менее 250 мм, со второй стороны должно быть точно такое же. От верхнего края проема до потолка расстояние должно составлять не менее 350 мм.

Материал для установки секционных ворот

Рекомендуем не пытаться самостоятельно изготавливать механизмы и полотно для гаражных ворот. Это займет много времени и маловероятно, что у вас получится сделать качественно и надежно. Причиной этому может быть отсутствия современных материалов и фирменных комплектующих.

Лучшим вариантом будет заказать стандартный комплект ворот по размеру проема и собрать их самому по имеющейся инструкции.

Ламели представляют собой сэндвич-панель, которая состоит из оцинкованной стали, окрашенной с внешней стороны полимерной декоративной краской. Между панелями проложен слой утеплителя.

Для гаражей неотапливаемого типа можно выбирать ламели толщиной 20 мм, для отапливаемого гаража рекомендуется брать ламели толщиной от 35 мм.

Разнообразные виды панелей дают возможность выбрать под свои запросы

С готовыми деталями, подогнанными под необходимые размеры проема, установка ворот не займет много времени. Желательно во время монтажа и настройке механизмов иметь помощника.

Необходимые инструменты для работы:

1. Для разметки понадобится уровень и рулетка.
2. Пассатижи и отвертки для монтажа.
3. Шуруповерт и дрель для крепления направляющих к стене проема и потолку гаража.
4. Болгарка на случай обрезки материала.

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий

Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной

В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Корректировка сторон проема

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:

1. Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
2. Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

В этом видео вы подробнее узнаете о данных воротах:

Сборка секционных элементов

Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.

Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.

Чертежи, устройство, принцип действия

Рама в конструкции таких ворот является основным элементом, на которую и ложится основная нагрузка. Наряду с ней, при использовании ворот испытания выпадают и на направляющие, а также механизм перемещения полотна. Подъемная конструкция открывается в автоматическом режиме при условии установки системы специального привода. Если же её нет, то этот процесс владельцу приходится осуществлять в ручном режиме. Рычаги закрепляются к нижней части створки.

В верхних торцах можно обнаружить две направляющие, по которым происходит движение роликов. Благодаря этим элементам обеспечивается подъем створки вверх. Для того чтобы ворота начали подниматься, необходимо только потянуть за ручку. Каких-либо усилий для их открывания прилагать не приходится, поскольку имеются пружины, находящиеся в растянутом состоянии.

Виды ворот

Автоматизировать процесс открытия и закрытия можно в воротах любого типа, но принцип реализации и необходимые элементы будут кардинально отличаться. Всего существуют три основных типа:

• Распашные ворота – наиболее простой и распространенный вид, представляющий собой одну или две створки, которые могут открываться внутрь или наружу;
• Откатные ворота – представляют собой сплошную панель, отодвигающуюся в сторону вдоль стены или забора;
• Подъемные и подъемно-поворотные ворота (роллетные) — представляют собой секционную конструкцию из пластика или металла, набираемую в замок, поднимаясь вверх, секции складываются или поворачивают под потолок.

Откатные, в свою очередь подразделяются еще на три категории (подвесные, рельсовые и консольные). Подвесные используются в промышленных помещениях или в местах, где верхний габарит ограничен конструктивными элементами. Рельсовые используют рельсовый путь для перемещения по нем въездных ворот, но этот тип использует редко из-за сложности эксплуатации и необходимости высокой точности подстройки.

Подъемные в качестве автоматических гаражных ворот требуют разработки проекта и высокой точности работ, из-за чего процесс их самостоятельной реализации без наличия соответствующего опыта не представляется возможным. Поэтому в рамках статьи мы рассмотрим более практичные и простые в изготовлении варианты – распашные и консольные откатные ворота.

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

1. Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
2. Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
3. Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
4. Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
5. Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
6. Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
7. Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.

Не забываем следовать рекомендациям установки ворот Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Установка автоматики

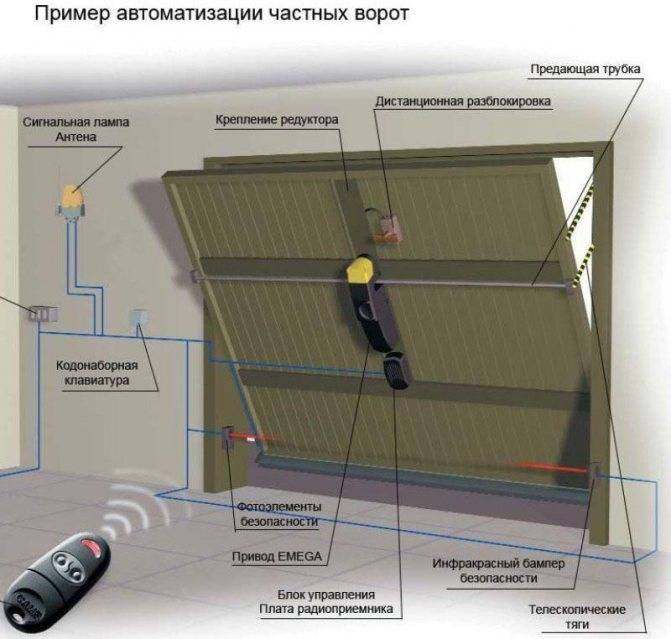

В процессе установки гаражных ворот своими руками немаловажно знать как устанавливается автоматика. Независимо от типа конструкции все они бывают с электроприводом, что значительно облегчает использование гаража

Автоматика для распашных ворот

Для классических ворот монтаж механизма начинается после выбора электропривода. Он может быть линейный либо рычажный. Если расстояние между внутренней частью столба и петлёй не более 1,5 см, то потребуется линейный механизм. Он будет стоить меньше и выглядеть привлекательнее.

Определившись с автоматикой можно приступать к монтажу:

Сначала важно проверить лёгкость открывания створок, они должны без проблем открываться.
Далее в проёме устанавливается автоматика, занимающая около 15 см с каждой стороны, если проём узкий система крепится сверху ворот. Монтажные пластины привариваются к столбам, если колонны из кирпича – в них необходимо сделать закладные.
К открытым на 90 градусов створкам приваривается кронштейн.
Установка приводов к кронштейнам.
Затем важно протестировать оборудование – после полного открытия ворот должен оставаться хотя бы 1 см свободного хода червячной передачи, иначе короткий ход приведёт к сбою механизма.
После проверки выполняется установка систем упора для открытия, к ним присоединяют двигатели приводов.
Монтаж перемычек, соответствующих выбранному типу электропривода

На этом же этапе следует соединить перемычки к пультам и активировать устройство.
Последний шаг заключается в установке концевых выключателей.

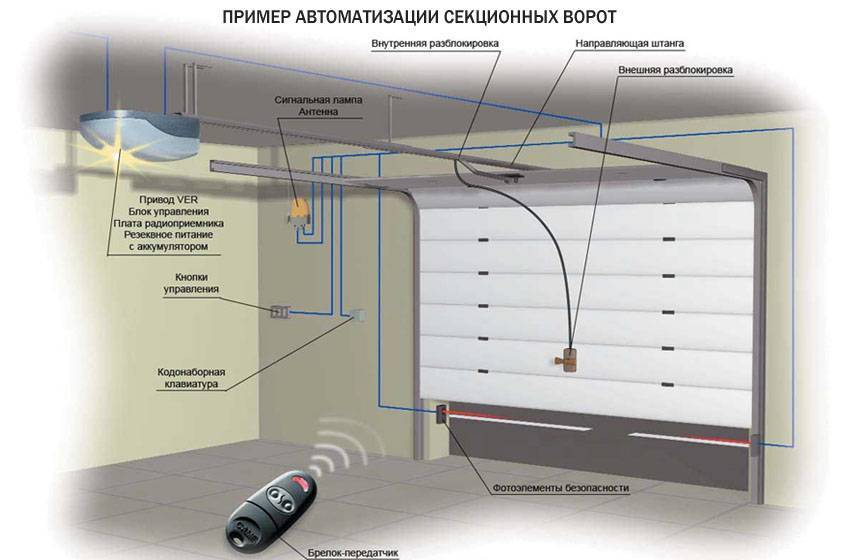

Монтаж автоматики на секционные ворота

Чтобы подключить систему нужно сделать следующее:

1. Проверить работу самой конструкции, она должна плавно передвигаться.
2. Собрать привод в согласно инструкции, внимательно следуя указаниям.
3. Прицепить направляющую балку по центру поверхности потолка напротив гаражного проёма. Функционирование системы напрямую зависит от этого фактора.
4. Прикрепить к потолку подвесные кронштейны с задней стороны направляющей балки. Затем следует установить на них привод.
5. Установить тяговый рычаг – одна часть крепится к створке, другая – к цепи либо тросу.
6. Провести электропроводку.
7. Проверить работу автоматики и настроить под себя.

Установка привода для откатных ворот

Автоматика на откатные ворота устанавливается в несколько этапов:

1. Установка монтажного основания. При необходимости поднятия привода следует использовать профильные трубы, приваренные к фундаменту.
2. Далее понадобится прикрепить зубчатую рейку, затем концевые выключатели.
3. Проверить перемычки на плате управления, подать питание и запрограммировать пульты. Также не стоит забывать о настройке времени и усилия.
4. Устанавливаются фотоэлементы и сигнальная лампа. Теоретически, ворота будут работать и без них, но лучше не игнорировать данный пункт.
5. Проверяется работа конструкции.

Чаще всего установкой гаражных ворот занимаются профессионалы, однако некоторые автолюбители предпочитают выполнить работу своими руками

В таком случае важно уделить внимание этапу подготовки, следовать инструкциям, после чего тщательно проверить работу конструкции

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича

И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником

«В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Рекомендации по эксплуатации

Чтобы подъемные ворота для гаража прослужили долгие годы необходимо обеспечить хороший уход. Конструкции требуется современная регулировка и ремонт.

Важно соблюдать следующие рекомендации:

1. Регулярно обрабатывать уплотнители из резины силиконом. Это поможет предотвратить растрескивание и промерзание.
2. Смазывать ролики и составляющие системы рычагов. Процедура поможет предотвратить возникновение ржавчины и посторонних скрипов.
3. Выполнять регулировку натяжения пружин.

При наличии видимых повреждений, эксплуатация конструкции запрещена. Не рекомендуется перемещаться на автомобиле, пока механизм открытия находится в движении. В процессе монтажных работ может использоваться сварка или сверление. Сварка является более предпочтительным вариантом. В таком случае каркас надежно крепится и в нем отсутствуют дополнительные отверстия. Если полотно весит более 100 кг понадобится усиленный механизм для крепления.

Установка автоматики

Управление воротами с автоматическим электроприводом способно значительно упростить жизнь. Для этого не нужно прилагать больших усилий.

Но стоит учитывать, что система электропроводки сложная и требует прямого подключения к проводке дома. Дополнительно применяется пульт дистанционного управления, который может быть переносным или стационарным.

Преимуществом является использование автоматического механизма и ручного открывания. К дорогостоящим решениям относится гидравлический привод. Такой механизм позволяет называть конструкции быстроподъемными.

Установка автоматики состоит из следующих шагов:

1. Устройство ворот проверяется на наличие щелей.
2. Делается сборка привода с учетом инструкции.
3. Направляющая балка фиксируется в центре потолка.
4. Кронштейны фиксируются в задней части направляющей. Это делается с применением дюбелей.
5. Осуществляется установка привода.
6. Устанавливается рычаг. Одна часть фиксируется к створке, а другая к тросу или цепи.
7. В завершение выполняется прокладка электропроводки.
8. Производится проверка работоспособности устройства.

Этап 2. Замеры

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Как подготовить проем для монтажа ворот

Независимо от вида монтажа секционных ворот необходимо приобрести:

• Перфоратор.
• Электрический шуруповерт.
• Набор сверл с твердосплавной насадкой.
• Слесарно-монтажный инструмент.
• Строительный уровень.
• Рулетку.

Элементы крепления, которые нужны для монтажа, имеются уже в комплекте ворот.

До начала сборки необходимо:

• Очистить проем от облицовочных материалов.
• При необходимости полые и тонкие стены следует укрепить металлическим каркасом.
• Такие устройства не терпят даже малейшего перекоса, все этапы работ должны контролироваться по уровню.

Как собрать секционные ворота

Инструкция сборки состоит в следующем:

• Устанавливаются горизонтальные и вертикальные элементы для перемещения по ним секций.
• Секции соединятся между собой на шарнирах.
• Последней укладывается верхняя панель. Она обеспечивает достаточно плотное прилегание ворот к нащельнику.
• Монтируются механизмы управления.
• Устанавливаются замки, ручки и другие аксессуары.

• Монтируется ограничитель хода.
• Устанавливается автоматика.
• Несколько раз проверяется плавность хода. Правильно установленное полотно легко поднимается и опускается вниз в ручном и автоматическом режимах.

Схема автоматизации секционных ворот

Как проверить правильность установки и выполнить балансировку ворот

Основными критериями при проверке правильности монтажа ворот являются:

• Отсутствие изнутри помещения просвета при полностью опущенных воротах.
• Зимой в гараж не должны попадать снег или холодный воздух.
• Если на воротах с улицы видны уплотнительные резинки, замер ворот выполнен не аккуратно.
• Специальный уплотнитель, размещенный внизу сэндвич-панели, должен полностью прилегать к плоскости пола. При наличии зазора следует проконтролировать правильность монтажа ворот по строительному уровню. При наличии погрешности она устраняется регулировкой направляющих.
• При правильном монтаже ворот осталась щель внизу, значит нужно демонтировать пол и перекладывать плитку. Если этого не сделать, уличный мусор и вода от дождя будут постоянно попадать в гаражное помещение.
• Выполняется балансировка ворот с помощью балансировочных пружин. Габариты ворот определяют расположение пружин:

1. по бокам направляющих устанавливаются пружины растяжения;
2. вверху на торсионном валу устанавливаются торсионные пружины. При поднятии ворот на уровень 1,5 метров, они должны быть на месте: не подниматься и не опускаться.

Монтаж остального типа гаражных ворот выполняется не так сложно. Как правильно выбрать ворота гаражные, монтаж их в проеме любого типа, хорошо видно на видео.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны
