Как правильно установить канальный вентилятор

Особенности установки

Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.

Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.

Для увеличения производительности устанавливают несколько вентиляторов параллельно, а для повышения рабочего давления их монтируют последовательно.

Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.

Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.

Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.

Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.

Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:

  • надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
  • фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
  • вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
  • монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
  • при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.

Монтаж

Самая распространенная установка вентиляции в домашних условиях – это монтаж вентиляции в санузле и ванной комнате, а также на кухне и в гостиной. Обычно устройство ставится в начале воздуховода, что позволяет достигать наибольшего КПД.

Источников шума может быть всего два: от работающего прибора или от сильного потока поступающего воздуха. Рекомендуется делать воздуховод или круглым или квадратным. Тогда побочная площадь будет максимальной, уровень шума станет заметно ниже. В плоских воздуховодах функционирует центральная часть, на нее приходится основная нагрузка, эти аппараты генерируют больше шума.

Прежде чем ставить вентиляцию, следует сверстать схему вытяжной вентиляции. Воздухозаборник оснащается кулером, а также специальными фильтрами, которые можно поставить позади устройства. Выходной воздуховод, который забирает воздух извне, помещается в районе пола. Воздуховод, который отвечает за вывод отработанного воздуха, монтируется ближе к потолку.

В стене делается два отверстия, в которых будут монтироваться воздуховоды. Следует также запастись патрубками для настенных решеток. Оборудуются они специальными заглушками-клапанами, чтобы предохранять оборудование от попадания механических частиц и пыли.

По всем помещениям протягиваются воздуховоды, крепятся они к несущим стенам, бетонной плите потолка. Нередко монтируется также рекуператор (смеситель), он бывает очень полезен. Сделать его можно самостоятельно или купить в магазине.

Вентилятор обкладывается утеплителем, для этого хорошо подходит техническая вата, она недорогая, позволяет значительно снизить шумовой фон. На входе короб тоже можно проложить технической ватой, это заметно снизит вибрационные колебания. Все стыки в местах соединений задуваются монтажной пеной. Работа несложная, можно сэкономить немалое количество денег, сделав ее самостоятельно.

О том, как установить вытяжной ветилятор в ванную комнату своими руками, смотрите в следующем видео.

3 Плюсы и минусы

Применение вентиляторов дымоотведения имеет положительные и отрицательные стороны.

Преимущества:

  • вентиляторы обеспечивают высокую выживаемость людей, оказавшихся в помещении в период задымления;
  • мгновенное сигнализирование датчика приводит к автоматическому включению, что позволяет приступить к процессу ликвидации дыма с начала возгорания;
  • возможность подключения системы к дополнительному источнику питания позволяет запускать приборы даже при отключенной подаче электроэнергии;
  • большой ассортимент вентиляторов облегчает выбор и позволяет купить оборудование любого вида и мощности.

Минусы:

  • сложная установка, требующая знаний и опыта;
  • необходимость постоянной проверки системы на работоспособность.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

  1. Убедиться, что провода, выведенные для вентилятора, обесточены.
  2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
  3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
  4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
  5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
  6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
  7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
  8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

  1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
  2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
  3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
  4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

  1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
  2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
  3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Разновидности конструкций вытяжек

Вытяжка — это конструкция, которая устанавливается в отверстие в стене или потолке различного диаметра, что по глубине доходит до системы вентиляции дома.

Сама конструкция представляет собой вентилятор, который удаляет из помещения воздух, корпус, панель (чтоб скрыть конструкцию) и кнопку включения-выключения.

Устанавливают вытяжные конструкции профессионалы, так как при неправильной установке могут возникнуть различные проблемы: замыкание, недостаточная циркуляция воздуха или наоборот — сквозняки.

Виды вентиляторов в современных вытяжках:

  • Оконные. Их конструкция позволяет устанавливать их вместо целого окна или форточки. Они обеспечивают воздухообмен непосредственно с улицы. Существую модели, которые «всасывают» воздух с улицы, выпускают воздух с помещения или могут делать и то, и то (реверсивные вентиляторы).

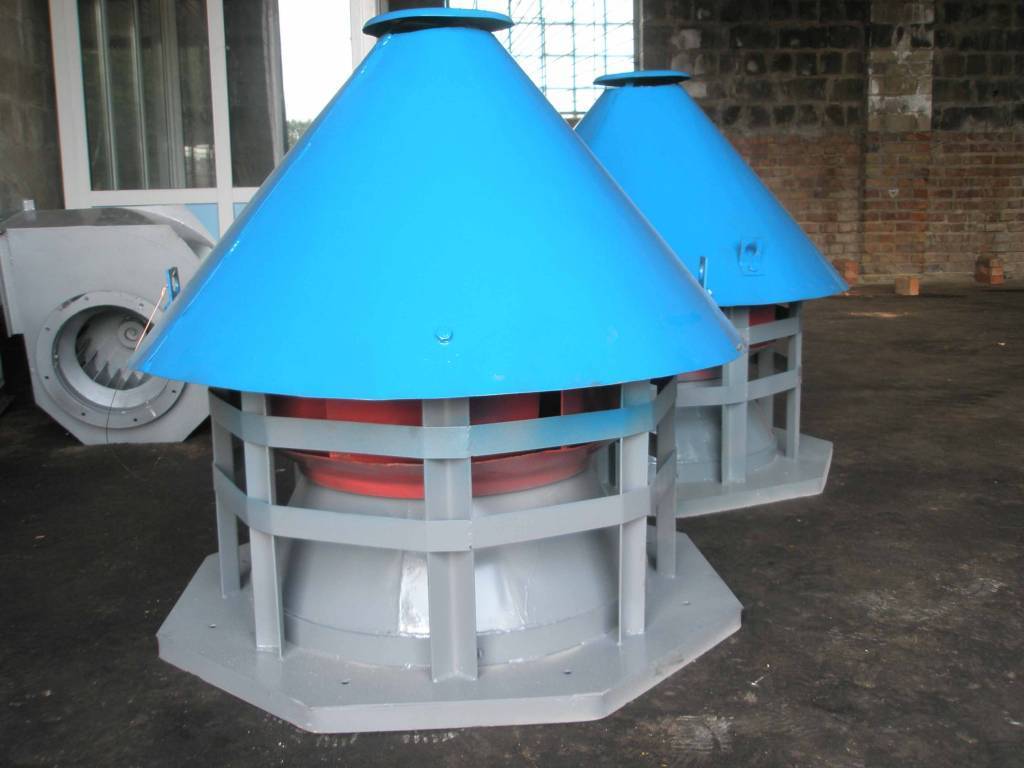

  • Крышные вентиляторы. Они монтируются на крыше здания, не подвержены влиянию атмосферных явлений и полностью герметичны. Особенность этого типа в том, что шум от его работы не слышен внутри комнаты.
  • Канальные вентиляторы. Это те, которые устанавливаются непосредственно в воздуховод. На сегодня существует много различных моделей различного размера, мощности и производительности.

Именно канальные вентиляторы сегодня — замечательный выбор для многих помещений как жилых, так и рабочих и складских

Поэтому стоит обратить внимание именно на этот тип

Канальные вентиляторы

Их лопасти изготавливают из высокопрочного пластика или металла, что влияет не только на крепость конструкции, но и защищает их от воздействия влаги или едких химических веществ в воздухе.

По форме канальные вентиляторы бывают следующих типов: круглые, прямоугольные и квадратные.

Выбор этого параметра канального вентилятора зависит от того, какой формы воздуховод в комнате.

По предназначению канальные вентиляторы делятся на следующие виды:

  1. Бытовые канальные вентиляторы используются в небольших помещениях: в ванной комнате, небольшом складе, чулане. Их производительность, обычно, не более до 3000м3/час и размер до 40 см.
  2. Промышленные канальные вентиляторы обладают большей производительностью 50000м3/час и большие по размеру —до 3м. Они устанавливаются в цехах и больших рабочих помещениях.

Также канальные вентиляторы делятся по типу конструкции:

  • Осевые канальные вентиляторы — лопасти конструкции транспортируют воздух по своей оси вращения. Такой тип конструкции используется при производстве кулеров для техники, бытовых (настольных или напольных) вентиляторах, вытяжках, некоторых типах авиационных двигателей и прочее.
  • Центробежные канальные вентиляторы — ротор (часть двигателя) всасывает в себя воздух, а спиралевидные насадки на роторе крутятся при помощи центробежной силы, и таким образом, направляют воздух внутрь помещения. Это конструкция позволяет использовать вентилятор в изогнутых воздуховодах.

Помимо этого, канальные вентиляторы имеют различные параметры, которые подбираются в зависимости от потребностей.

Характеристики изделия

Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:

  • max расход воздуха — 5330 м³/ч;
  • max давление — 900 Па;
  • перфорации для скрепления с трубопроводами — 100-400 мм;
  • небольшой уровень звукового воздействия;
  • производительность может регулироваться;
  • установка производится быстро, при этом не требуется особых навыков;
  • техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.

В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Область применения

Канальные вентиляторы применяются в домашнем хозяйстве, в помещениях коммерческого назначения (магазины, заведения общепита и другие). Для узких промышленных целей проектируют модели со специальными свойствами. Существуют модели, приспособленные для условий повышенной влажности, например, ванных комнат и туалетов. Можно организовать крепление вытяжки так, чтобы она включалась одновременно с освещением. Один из питающих проводников размыкают и соединяют с выключателем. Если последний имеет две кнопки, делают иначе: одну из них соединяют с осветительным прибором, другую – с вентиляционным.

Проведение монтажных работ

Стакан. Монтаж крышных вентиляторов на твердую поверхность начинается с фиксации на свое место стакана. Он может иметь форму круга или квадрата, изготовленную из оцинкованной стали или железобетона. Присутствие колодезных отверстий или вентиляционных шахт дает повод для постановки такого устройства.

В другом варианте стакан ставится в вертикальную позицию на главное основание кровли. Диаметр стаканов изнутри может иметь показатели в 700, 1000 и 1450 мм, в то время как высота соответствует 400 мм.

Сначала в стакане проделываются отверстия для поддона, после этого он фиксируется на крыше.

Затем поддон устанавливается на основание стакана, при этом обратный клапан крепится к самому вентилятору.

Варианты установки вытяжного крышного вентилятора.

Поддон. Этот элемент собирает влагу и избавляется от ненужной сырости. Для монтажа поддона используются болты, гайки и шайбы. Этот элемент закрепляется на стакан еще до определения вентилятора на свое место. Перед проведением главных работ в средней части поддона делаются проемы диаметром 14 мм, расстояние между ними равно 200 мм. Стенки боковых частей и тяги укрепляются болтами.

Обратный клапан. Этот элемент закрепляется на вентилятор перед его фиксацией на стакан

Накануне проведения мероприятий по монтажу важно прикрутить транспортировочные винты, которые останавливают створки клапана. Следует проверить эту часть на предмет беспрепятственного перемещения

Область применения

Канальные вентиляторы применяются в домашнем хозяйстве, в помещениях коммерческого назначения (магазины, заведения общепита и другие). Для узких промышленных целей проектируют модели со специальными свойствами. Существуют модели, приспособленные для условий повышенной влажности, например, ванных комнат и туалетов. Можно организовать крепление вытяжки так, чтобы она включалась одновременно с освещением. Один из питающих проводников размыкают и соединяют с выключателем. Если последний имеет две кнопки, делают иначе: одну из них соединяют с осветительным прибором, другую – с вентиляционным.

Несколько практических советов

Выбирая, какой вентилятор предпочесть в своей вентиляционной схеме, надо

  • во-первых – ориентироваться на форму и площадь сечения воздуховодных каналов
  • во-вторых — на мощность самого вентилятора
  • в-третьих – на желаемую интенсивность вентиляции, т. е. на то сколько раз за день должна производиться замена воздуха в данном объеме.

Вычислить этот показатель несложно: требуется лишь разделить мощность вентилятора на объем помещения. Это просто, но необходимо учесть еще такую деталь, как скорость воздушного потока. Эксперты рекомендуют выбирать аппарты, которые обеспечивают движение воздуха со скоростью не более 14 м./с., но не менее 11 м./с.

При меньшей скорости работа вентиляции будет неэффективной, а при скорости более 14 м./с. Может появиться неприемлемо сильный шум.

Разумеется, установку канльных вентиляторов лучше поручить специалистам. Это связано не с особой сложностью работ, а с их тщательностью. Они должны быть прведены так, чтобы:

Вблизи вращающихся частей вентилятора не было свободно висящих проводов.
Вся проводка подключения бытла надежно закреплена и закрыта пластиковым коробом.
Вблизи канальных вентиляторов было оставлено свободное место для их профилактического обслуживания и ремонта.
Крепление воздуховодов не должно быть жестким, чтобы по нему не передавалась вибрация.

В общем — не экономьте на специалистах. Вентилятор — это сердце всей вентиляционной системы и будет очень неприятно, если он вдруг начнет барахлить вскоре после установки.

Определение канального вентилятора

Канальный вентилятор устройство для принудительной циркуляции воздушных масс

Устройства предназначены для генерации импульса, обеспечивающего воздушному потоку энергию для перемещения в определенном направлении. Подключение такого вентилятора делается обычно путем встраивания в разрыв воздуховода. Параметры создаваемого потока зависят от внутреннего строения системы. Устройства могут работать с воздушными массами температурой до 80°С.

Характеристиками получающегося потока можно управлять (в некоторых границах) через регулировку скорости кручения колеса. Конфигурация воздуховодов обладает неодинаковыми значениями давления воздуха в начале и в конце. С помощью устройства можно гибко компенсировать изменения, вызываемые колебаниями наружной или внутренней среды помещения.

Суть нагнетания и разрежения воздуха вентилятором

Вентилятор являет собой механическую конструкцию, которая способна обрабатывать поток газовоздушной смеси посредством увеличения её удельной энергии для последующего перемещения.

Такая архитектура агрегата предоставляет возможность создавать эффект нагнетания или разрежения рабочего газа в пространстве через увеличение или уменьшение давления соответственно (механизм преобразования энергии).

Под газовым давлением понимают бесконечный процесс хаотичного перемещения молекул газа, которые ударяясь о стенки замкнутого пространства, создают давление на них.

Следовательно, чем выше скорость этих молекул, тем больше ударов и тем выше давление. Газовое давление – это одна из главных характеристик газа.

С иной стороны любой газ имеет еще два параметра: объём и температуру. Объём – количество пространства, которое заполнил газ. Температура газа – термодинамическая характеристика, которая связывает скорость молекул и генерируемое ими давление.

На этих “трёх китах” стоит молекулярно–кинетическая теория, которая является базисом для описания всех процессов связанных с обработкой газов и газовых смесей.

Процесс нагнетания являет собой принудительное сосредоточение молекул в замкнутом пространстве сверх некой нормы. Например, общепринятое воздушное давление у поверхности земли приблизительно составляет 100 кПа (105 кило Паскалей) или 760 мм рт. ст. (миллиметров ртутного столба).

С увеличением высоты над поверхностью Земли давление становится меньше, воздух становится разреженным.


Атмосферное давление – вес воздушного столба относительно площади поверхности над которой он находится. Не масса, а именно вес Р=mg. Измеряется барометром, остальные типы давления определяются манометром

Разрежение есть обратный процесс нагнетанию, во время которого молекулы покидают замкнутую систему. Объём остаётся тот же, а количество молекул уменьшается в разы, следовательно, и давление уменьшается.

Эффект нагнетания необходим для принудительного перемещения воздуха. Возможен вариант перемещения воздуха через эффект разрежения: для восстановления баланса давления во всей системе молекулы перемещаются от более сконцентрированной области молекул до менее сконцентрированной.

Таким способом происходит перемещение молекул газа.


Для определения скорости потока воздуха снаружи или внутри здания часто применяют специальный инструмент – анемометр. Незаменимый прибор для проектирования систем вентиляции

Существуют самые разные компоновки вентиляционных систем, но их условно можно разделить на несколько классов по определённым параметрам:

  1. По назначению. Различают вентиляторы общего и специального назначения. Вентиляторы применяются для обычного перемещения газа. Специальные вентиляторы используются для пневмотранспорта, транспортировки агрессивных и взрывоопасных газовых смесей.
  2. По быстроходности. Бывают с малой, средней и высокой удельной частотой вращения колеса с лопатками.
  3. По диапазону давления. Известны системы генерации низкого (до 1 кПа), среднего (1–3 кПа), высокого ( более 3 кПа) давления.

Некоторые промышленные и бытовые процессы с применением воздуходувок происходят в экстремальных условиях окружающей среды, поэтому к оборудованию выдвигаются соответствующие требования.

Таким образом, можно говорить о пылевых, влагозащищенных, термостойких, коррозиестойких, искрозащитных агрегатах и устройствах для удаления дыма и обычных вентиляторах.

Информация о видах вентиляторов подробно рассмотрена в другой нашей статье.

Защита против перегрева

Все канальные нагреватели имеют встроенную защиту от перегрева. В составе электрокалорифера есть два независимых биметаллических термовыключателя с самовозвратом. Один с температурой срабатывания 70°С (для круглых нагревателей 80°С) как защита против перегрева, а второй с температурой срабатывания 130 °С для защиты от пожара.

Перегрев до 70°С воздуха, выходящего из канального нагревателя, говорит о серьезной ошибке в расчете системы вентиляции или о резком падении производительности вентилятора или, даже, останове вентилятора. Повторно включать нагреватель можно только после устранения причины перегрева. Большой рабочий ток биметаллических термовыключателей-до 1ОА позволяет заводить катушки контакторов прямо на термовыключатели без промежуточных усиливающих реле. Это удешевляет щиты управления приточными установками.

При мощностях нагревателей более 48кВт следует дать вентилятору поработать еще 2-3 минуты после выключения нагрева. Это необходимо для остывания мощных ТЭНов, входящих в состав этих канальных нагревателей.

Желательно, чтобы калорифер был также блокирован либо с работой вентилятора, либо с потоком воздуха проходящего через него.

Для подтверждения работы вентилятора устанавливается дифференциальный датчик давления, который может давать сигнал на включение/выключение канального нагревателя.

Приведем простейший вариант защиты против перегрева при помощи биметаллических термовыключатей, входящих в состав канальных нагревателей.

Монтаж вентиляторов в круглый воздуховод


Соединения вентилятора КВК с воздуховодами квадратного и прямоугольного сечения произвольных размеров.

Монтаж осуществляется с использованием плавного перехода на круглое отверстие с квадратного фланца оборудования. При этом длина перехода должна быть не меньше ½ длины всего вентилятора. Если же диаметр воздуховодного отверстия больше, чем диаметр для входа, но меньше квадрата присоединительного фланца, то необходимо делать подвод воздуховода непосредственно к оборудованию. Фланец в этом случае должен соответствовать размеру входа. Сегодня можно приобрести соответствующие аксессуары для установки.

Если диаметр воздуховода несколько больше, чем фланец вентилятора, необходимо выполнять переход при помощи специального оборудования. Если диаметр меньше, чем размер входного отверстия, надо использовать конический переход, угол раскрытия для которого составляет до 8-10 градусов. Для воздуховода надо использовать специальный фланец перекрытия, он обеспечивает соединение надлежащего качества.

Установка вентилятора в воздуховод

Соединения при монтаже вентилятора ВК с воздуховодами квадратного и прямоугольного сечения произвольных размеров

Канальные бесшумные вентиляторы отличаются легкостью монтажа. Изделия такого типа монтируют в нескольких локальных вентсистемах, а не в одном централизованном разветвленном вентканале.

В этом случае уменьшается длина воздуховодов и снижаются финансовые расходы на установку системы вентиляции.

Подобные модели устанавливают:

  • в разрыв вентиляционной трубы;
  • в начале вентсистемы, если прибор работает на приток;
  • в конце вентканала для обеспечения отведения воздуха.

Приборы устанавливают на прямых участках канала. При этом в таких местах не устанавливают дополнительные элементы вентсистемы (фильтры, распределители и др.).

Чтобы вентилятор можно было соединить с воздуховодом, они должны соответствовать друг другу по эквивалентному диаметру.

Его значение находят по такой формуле:

D=√4HB, где H — высота, B — ширина вентиляционной трубы.

Расстояние от входного отверстия вентилятора до поворота канала должно быть не меньше эквивалентного диаметра устройства, а от выходного отверстия до следующего поворота – не менее трех диаметров. В данном случае в трубе нет аэродинамических потерь, и вентсистема работает нормально.

Во время проведения монтажа сначала читают инструкцию по применению канального вентиляционного прибора — изучают особенности установки и правила эксплуатации. Если изделие не получается установить самостоятельно, то лучше обратиться к опытному мастеру.

При монтаже небольших моделей не используют крепеж. Большие вентиляционные приборы, которые устанавливают на промышленных предприятиях, крепят к воздуховоду при помощи нескольких подвесок, опор и кронштейнов.

Главное в монтаже – обеспечить прочное соединение всех деталей. Для шумоизоляции на входе и выходе вентиляционного устройства ставят отдельные шумоглушители.

Канальные вентиляторы работают в любом положении!

Во время монтажа этих устройств выполняют нижеперечисленные действия:

  • перед вентиляционным прибором монтируют воздуховод длиной 1,5 м как минимум;
  • фланцы, диаметр которых более 400 мм, закрепляют на воздуховоде болтами и специальными скобами;
  • вентиляционный прибор закрепляют на стальных кронштейнах или отдельных подвесках;
  • около устройства оставляют свободное пространство для проведения в будущем профилактических работ;
  • канальную вентиляцию, которую монтируют на кухне, устанавливают раструбом (воронкой) кверху.

Стыковку воздуховода с вентиляционным устройством проводят с помощью специальных хомутов.  Для вывода электрического кабеля в такой ситуации используют кабель-канал.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
