Установка кондиционера своими руками

Описание деталей кондиционера

Наружный блок кондиционера

Поток воздуха обдувает кондиционер. С этой целью в системе устанавливается вентилятор.

За охлаждение фреона и его конденсацию отвечают конденсатор/радиатор. Воздух, продуваемый через конденсатор, нагревается.

В компрессоре фреон сжимается и в таком состоянии движется по холодильному контуру. Используются компрессоры следующих типов:

спиральный (scroll);
поршневой.

Поршневые системы более дешевые, но менее надежные. Их надежность особенно снижается, если температура наружного воздуха понижается слишком существенно.

В конструкциях реверсивных кондиционерах (вырабатывающих холод и тепло) присутствует четырехходовый клапан. Когда устанавливается режим обогрева, с помощью клапана направление движения фреона меняется. Тогда предназначение внутреннего и наружного блоков меняется по факту:

внутренний блок начинает работать на обогрев;
наружный блок осуществляет охлаждение.

Лишь на инверторных моделях присутствует плата управления. Если модель не инверторная, вся электроника обычно размещается во внутреннем блоке. Учитывается, что высокая влажность и значительные перепады температуры способны заметно снизить работоспособность электронных компонентов.

Блоки внутренний с наружным соединены медными трубами. А трубы крепятся штуцерными соединениями.

Перед входом компрессора присутствует фильтр фреоновой системы. Фильтр предназначается для защиты компрессора от проникновения мелких частиц (прежде всего, медной крошки). Они попадают в систему, когда конденсатор монтируется.

Но если монтаж выполнялся с нарушением технологии, в систему могло проникнуть много мусора. Тогда рассчитывать, что фильтр справится с проблемой, не стоит.

Клеммник предназначается для подвода электронных кабелей. Клеммники и штуцерные соединения защищены быстросъемной крышкой. Есть модели, где защитная крышка прикрывает лишь клеммник, зато штуцерные соединения остаются не прикрытыми.

Установка внешнего блока кондиционера своими силами:

Внешний блок должен быть расположен на заранее определенных и установленных креплениях, расположенных снаружи вашего помещения. В основном принцип простой: блок размещают недалеко от окна — сбоку (лучше всего справа), либо снизу, что делает работу и обслуживание кондиционера максимально удобным.

Но существует нюанс: процесс крепления внешнего блока достаточно трудоёмок, так как, во-первых, для осуществления этого дела требуется ещё один человек (для подстраховки), и во-вторых, сам по себе внешний блок весьма тяжеловесный (20-70 килограмм — зависит от производительности), и поднять его на большую высоту, и тем более установить, без какой-то поддержки – достаточно непростая задача, да и достаточно опасная для жизни, если кондиционер устанавливается на больших высотах. Так что, если не до конца уверены в своих способностях — то лучше обратитесь к специалистам. Если же уверены, то читайте дальше — всё не так сложно, как кажется, установка кондиционера своими руками требует от вас лишь знаний и доли смекалки.

Подстраховка

Итак, первоначально, через открытое отверстие в стене, где необходимо установить внешний блок, следует провести две толстые верёвки (обыкновенные бельевые вполне подойдут). Одну верёвку, с внешней стороны, привяжите к блоку, как следует закрепив. Другой верёвкой перевяжитесь сами, чтобы подстраховаться. Не забудьте проверить страховку перед монтажом блока.

Тем временем, внутренние концы верёвок привяжите к крепкому анкеру кольцевого типа, основательно (не меньше тридцати см, в противном случае анкер попросту вынесет вместе с куском бетона) ввинченному в стену чуть ниже отверстия, сквозь которого проходят верёвки.

Крепление блока

Привязываем уровень к основному кронштейну, чтобы зафиксировать его в вертикальном положении и помечаем фломастером участки отверстий, отведённых под болты. Уже после фиксации кронштейна изображаем отвесную черту на дистанции, примерно соответствующей дистанции между опорами внешнего блока и, поставив второй кронштейн в том же горизонтальном положении, в котором находится первый, делаем соответствующие отметки фломастером на местах потенциальных отверстий

Уже после того, как крепления хорошо зафиксированы, на них в их вне следует осторожно установить внешний блок и закрутить все болты

Также, вполне вероятно, что у вас может просто не быть самой физической возможности зафиксировать все рабочие крепления, всего лишь высунувшись из окна. В таком случае, скорее всего, придётся снимать автоподъёмник, либо нанимать профессиональных альпинистов (впрочем, в наше время многие подростки-любители оказывают подобные услуги за небольшую плату, что достаточно рискованно, хотя установка кондиционера своими руками — это само по себе рискованное предприятие).

Что нужно знать для установки кондиционера?

Кондиционер охлаждает только то помещение, где он находится. Поэтому в первую очередь определитесь с желаемым количеством приборов. Если вы можете позволить себе установку только одного аппарата, то решите, в какой конкретно комнате он вам необходим.

Далее следует определиться с мощностью охлаждения. Она выражается в киловаттах (кВт). Рассчитать мощность можно исходя из соотношения 1 кВт на 10 кв. м. пустого помещения. Но учитывается еще наличие в комнате источников тепла: это количество проживающих людей и другая бытовая техника. Так для спальни среднего размера (площадью около 13-15 кв. м) подойдет прибор мощностью 2 кВт, для спальни большой площади, например 20 кв. м — 2,5 кВт.

Из чего состоит бытовой кондиционер?

Модели сплит-систем состоят 2 блоков: внешнего и внутреннего.

Внешний блок включает вентилятор, конденсатор, компрессор, терморегулирующий вентиль и зимний комплект (для работы при минусовых температурах). Поскольку эти элементы создают дополнительный ощутимый шум, внешний блок размещается снаружи квартиры.
Внутренний блок состоит из испарителя, вентилятора, воздушных фильтров очистки, блока электроники, дренажного резервуара. К дренажной емкости подведен патрубок, выводящий образовавшуюся жидкость.

Кондиционер — моноблок

Достоинства моноблоков:

Легкость установки.
Относительно небольшая стоимость.
Простота ухода и ремонта при поломке.

Недостатки моноблоков:

Достаточно шумные;
Требуется оконная рама со специальной «форточкой» или шланг,отводящий горячий воздух.
Небольшая мощность. Так максимальная мощность охлаждения моделей оконных кондиционеров составляет 7 кВт, а у мобильных — только 3,5 кВт.
У некоторых моделей мобильных кондиционеров, не предусмотрена помпа для слива конденсата. Придется периодически сливать образовавшуюся жидкость, из дренажной емкости.

Сплит-система кондиционирования

Бесшумные. Компрессор, создающий звук, размещен в наружном блоке.
Внутренний блок представлен в различных видах и формах.
Внутренний блок можно поместить в любое место в комнате (по желанию хозяев). При ремонте можно скрыть провода в штробах в потолке или стене.
Равномерное распределение по комнате охлажденного воздуха.

Сложность размещения внешнего блока. В некоторых районах города может потребоваться разрешение на установку.
Высокая стоимость, если сравнивать с моноблоком одинаковой производительности.
В случае поломки (в особенности, при самостоятельном монтаже) серьезные расходы на ремонт, почти равные стоимости бытового аппарата.

Основные правила установки и подключения кондиционера

Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.

Правила монтажа наружного блока

Модуль обустраивается следующим образом:

Проверка балкона или фасада на прочность — в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
Осмотр кронштейнов на наружном утеплении — должны скрываться в материале стены.
Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
Учет шумности оборудования — предельно допустимый уровень составляет от 25 до 30 дБ.
Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
Подключение трубки сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены — не менее 10 см

Правила по монтажу внутреннего блока

В комнате устанавливается второй модуль и прокладывается магистраль:

Подключение к электросети с организацией индивидуальной линии — энергопотребление кондиционера составляет 2 кВт.
Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
Удаление бытовой техники, занавесок от устройства на 3 м.
Кондиционер не располагают над батареями и мебелью.
Соблюдение расстояния от блока до потолка в 20-25 см.

Важно! Внутренний блок крепят настенным или потолочным способом

Вакуумирование системы

Процедура вакуумирования удаляет из системы воздух, частицы пыли и влаги. Для ее выполнения специальный насос подключается к внешнему блоку через манометрический коллектор. Процесс занимает 20-30 минут. После падения стрелки манометра до -1 Бар оборудование выключается. В течение 30 минут ведется наблюдение, если давление не меняется, система герметична и готова к заполнению фреоном.

Вакуумный насос — дорогостоящее оборудование, которое нет смысла приобретать для монтажа одной сплит-системы. Некоторые умельцы заменяют вакуумирование трассы продувкой азотом или фреоном. В этом случае остается влага, провоцирующая скорую поломку компрессора. Чтобы качественно выполнить установку, вакуумный насос берут на прокат.

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
Правильный монтаж.
Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
Испаритель не должен быть заслонен шторами, мебелью и др.
Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
Нельзя устанавливать систему над батареями.
Обеспечить свободный доступ.
Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Последовательность действий при установке кондиционера

Ответственную часть определяет расположение наружного блока. Энтузиасты предлагают оборудовать ящиком балконы. Избегайте вести установку кондиционера, забыв оценить будущую работоспособность. Длина коммуникаций кондиционера жестко задана. Монтируют медных трубок, сколько дает комплект. От разницы будет незначительно меняться давление канала, приводя к выходу кондиционера за пределы допустимых режимов:

Слишком малое давление фреона режимные температуры не выдерживает. Нарушится процесс охлаждения компрессора кондиционера, вызывая повышенный износ агрегата.
Излишне высокое давление поднимает температуру кипения фреона. Часть жидкой фазы попадет в компрессор кондиционера, вызывая поломку.

Мастера отслеживают давление фреона контура кондиционера иногда по шкале барометра, более точный температурный метод. К входу внешнего блока на сторону низкого давления (толстая трубка) присоединяют коллектор, по шкале с рисками находят точку кипения. Достаточно измерить температуру паров (температуру трубки), делая вывод об избыточности/недостаточности массы фреона. Профессиональные мастера обрезают инструментом трубки, обвальцовывают концы, предварительно одев гайки, выполняют монтаж по месту. При необходимости медная проводка наращивается пайкой.

Паяный шов выходит один, удваивая надежность соединения. Понятно, без инструмента развальцевать трубку не получится, обывателям больше подходит метод муфт. Перед пайкой концы зачищаются, выравниваются, чтобы избежать попадания внутрь инородных тел, затрудняющих работу компрессора (оборудование попросту поломается, попади внутрь твердое тело).

Трубки начинают вести внутренним блоком в направлении внешнего, пробивая местами стены. Точки стыков изолируют (как и тракт движения фреона). Дренажная трубка, провод питания внешнего блока (через внутренний) идут одной связкой. Медные трубки просто накручивается с заданным натягом, дренажные стыкуются внахлест, обматываются сантехнической лентой (фумилента, фумлента). Электрический провод монтируется по месту, за ушки-клеммы. Прибор мощный, не рекомендуют кондиционер включать в типичную розетку. Прокладывают провод щитка распределения сети 230 вольт, ведут монтаж стандартными методиками. На колодку. Старайтесь избегать скруток.

К внешнему блоку идет подключение медных трубок на гайки согласно толщине. Сторона высокого давления более тонкая. Сервисный патрубок стороны низкого давления найдете, отыскав толстую трубку. Давайте рассмотрим стык подробнее. В нижней части левого бока внешнего блока пара патрубков Г-образной формы. На торце каждой крышка (шестигранный ключ), скрывающая бронзовую арматуру (кран). Оба патрубка в начальном состоянии перекрыты, внутри внешнего блока собран фреон.

Инструмент вакуумирования

Прежде чем начинать заправку, проведите вакуумирование системы. Шаг освобождает тракт фреона от влаги, воздуха. Проводится вакуумирование компрессором (вакуумным насосом), пока давление упадет до нуля. Затем прибор поработает некоторое время (5 минут), гарантированно удаляя конденсат, если таковой засел в испарителе. Затем необходимо перекрыть кран коллектора. Пришло время аккуратно выпустить фреон. Открывается сперва вентиль тонкой трубки внешнего блока, затем – толстой. Давление постепенно должно сравняться, запускаем компрессор. Производится оценка достаточности количества фреона. Разница между температурой кипения и температурой паров укладывается в диапазон 5-8 градусов Цельсия. Разница меньше допустимой – хладагента слишком много. Превышение 8 градусов требует добавить из баллона нужное количество, контролируя температуру.

В двухпозиционном коллекторе емкость с фреоном подключается на место насоса. Причем нужно стравить воздух соединительной трубки, на секунду открыв правый кран коллектора. Затем начинают заправку. Монтеры Розенбергер утверждают: баллон полезно перевернуть вверх ногами, если только фреон не R22. Пайка ведется серебряным сплавом не менее 5% содержания, другим подходящим флюсом. Олово с медью, любой другой металл, образуют электрохимическую пару, эксплуатируя, избегайте попадания воды.

Заправка фреоном кондиционера

Как в баке водонагревателя – начнется процесс коррозии. Следовательно, возможны будут утечки. Не опасно, как в газовом хозяйстве, просто придется вызвать сервисную группу подзаправиться. Некоторые фреоны ядовиты, иные разрушают озоновый слой. Произойди утечка, концентрация не достигает взрывоопасной.

Нужно ли оформлять разрешение на установку кондиционера

Ответ не так однозначен, как кажется на первый взгляд. Особенно для тех, кто проживает в многоквартирном доме.

ФОТО: el-vent.ruЧастник сам по себе, то есть фасад его дома – это его личная собственность, и он может сам решать, монтировать на нём или нет какие-то дополнительные конструкции. А вот фасад многоэтажки – это собственность всех жильцов, и тут не всё так просто

Жилищный кодекс РФ может рассматривать установку кондиционера как переоборудование и даже реконструкцию здания. Управляющие компании обязаны следить за тем, чтобы к стенам дома не крепились посторонние растяжки, вывески, навесы и прочие приспособления, не предусмотренные архитектурным решением. Вот и выходит, что для того, чтобы закрепить наружный блок кондиционера, нужно получать разрешительные документы, только от кого?

Согласно тому же Жилищному кодексу, решения о реконструкции и ремонте общего здания принимает собрание собственников квартир, таким образом, для получения разрешения нужно вынести такую просьбу на общее собрание и получить протокол, в котором такое разрешение будет получено.

Но на практике ситуация кардинально отличается от того, что требует закон. Ни в каких федеральных нормативных документах не прописано, у кого собственник квартиры должен получать разрешение на установку кондиционера. Никаких чётких правовых требований нет, так что и требование получения разрешения – весьма спорный факт. Тем более что установка наружного блока бытового кондиционера не попадает под понятие переустройства. Промышленного – да, бытового – нет.

ФОТО: shoppingpl.comЧтобы быть абсолютно уверенным, не лишним будет изучить региональное законодательство. В некоторых регионах есть постановления по кондиционерам

Проблемы могут возникнуть только в том случае, если кому-то из жильцов повредит ваша установка наружного блока. Например, с этого блока будет капать вода им на балкон, и шум будет слышен при открытых окнах. Так что, планируя место установки, лучше заранее подумать обо всех возможных последствиях.

Может ли управляющая компания без вашего ведома по каким-то причинам снять ваш кондиционер? Однозначно не имеет права, потому что это будет расценено как нанесение вреда имуществу – и если у них нет правовых оснований для таких действий, вы можете смело подавать на них в суд.

Подводя итог, можно сказать, что чётких законодательных нормативов по установке кондиционера нет, так что при соблюдении интересов соседей вы можете ставить его без всяких разрешительных документов.

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
Правильный монтаж.
Соблюдение правил эксплуатации и профилактики.

Устанавливать кондиционер следует ближе к окну

При установке внутреннего блока следует учесть:

Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
Испаритель не должен быть заслонен шторами, мебелью и др.
Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
Нельзя устанавливать систему над батареями.
Обеспечить свободный доступ.
Расстояние от блока до потолка должно быть не менее 10 см.

3 Лазерный уровень

В ремонте, особенно при отделочных работах, важно следить за ровностью всех поверхностей, чтобы результат порадовал, а не огорчил. Для этого некоторые пользуются классическими отвесами и водяными уровнями. Однако, их не всегда удобно использовать, а в некоторых случаях и вовсе невозможно

Но есть более технологичные и практичные устройства — лазерные самовыравнивающиеся уровни

Однако, их не всегда удобно использовать, а в некоторых случаях и вовсе невозможно. Но есть более технологичные и практичные устройства — лазерные самовыравнивающиеся уровни.

Лазерный уровень строит проекцию по горизонтальной и вертикальной оси, по которым можно уже будет крепить профиль под гипоскартон, отлив на крыше и т.д. Уровень не нужно выставлять идеально до миллиметра, достаточно лишь приблизительно выровнять по горизонту, а дальше он выровняется самостоятельно. Такая система обеспечивает высочайшую точность меток и соответственно выполненной по ним работы. Не стоит покупать самый дешевый уровень, так как точность замеров будет сомнительной, но при этом и дорогой для домашнего ремонта брать бессмысленно. Лучше выбрать прибор в среднебюджетном сегменте 3000 – 5000 рублей. Например, можно взять Eliteh ЛН 360/1 с максимальной дальностью измерения до 80 м и углом выравнивания 4°.

Особенности установки моноблоков

Существует два способа монтажа мобильных кондиционеров: путем вывода трубы воздуховода за пределы помещения через окно либо через стену. Но все же в большинстве случаев используют первый метод, так как он наименее затратный и не требует нарушения целостности стены.

Большинство напольных моноблоков продаются с набором для монтажа, но встречаются и такие модели кондиционеров, в которых такой комплект не предусмотрен. В этом случае для вывода воздуховода за пределы помещения оптимальным решением будет изготовление вставки в оконный проем. Для работы понадобятся следующие материалы и инструменты:

нож или ножницы для твердых изделий;
оргстекло;
скотч малярный;
уплотнитель.

В первую очередь, необходимо определиться с тем, куда установить напольный кондиционер. Рекомендуется располагать устройство как можно ближе к окну для минимизации сопротивления наружному потоку воздуха.

Оборудование следует располагать таким образом, чтобы воздуховод имел как можно меньше изгибов. Около прибора не должны находиться предметы и мебель, которые будут затруднять нормальную циркуляцию воздуха (расстояние должно быть не менее, чем полметра).

Установка напольного кондиционера проводится в следующей последовательности:

Вырезать вставку из оргстекла. Для этого делаются точные замеры оконной створки, и измеряется наружный диаметр трубы воздуховода (во многих моделях для оттока воздуха используется гофра). Далее по снятым меркам из оргстекла вырезается прямоугольная вставка, в которой прорезается отверстие для воздуховода. Отверстие делается немного меньше размера поперечного сечения трубы, чтобы она держалась плотно.
Обеспечить герметичность системы. Делать это необходимо, так как вставка из оргстекла будет единственной защитой от дождя и ветра в течение всего периода использования кондиционера. В качестве герметика лучше всего использовать резиновый уплотнитель на самоклеящейся основе.
Установка вставки. Окно следует зафиксировать в открытом положении. Затем вырезанная вставка с помощью малярного скотча по периметру прикрепляется к оконной раме. Вместо скотча можно использовать специальные фиксаторы.
Монтаж устройства. Оборудование устанавливается на выбранное для него место. Воздуховод подключается к кондиционеру и выводится через вырезанное во вставке отверстие на улицу, а дренажный шланг вставляется в воздуховод.

Перед тем, как подключить напольный кондиционер, необходимо, чтобы он простоял в вертикальном положении не менее двух часов!

Установка кондиционера своими руками: делаем монтаж по инструкции в квартире

Описание деталей кондиционера

Рекомендации мастеров по установке

Совет #1 — подготавливаем условия для монтажа

Совет #2 — выбираем оптимальное помещение

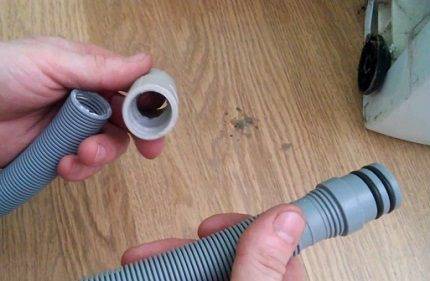

Подключение воды к машине

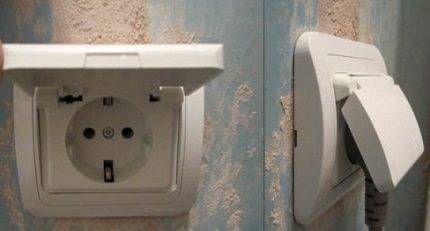

Вопрос подачи электроэнергии
