Места для установки сплит-системы в квартире и этапы ее монтажа

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

  • электрический провод;
  • медные трубы двух размеров;
  • пластиковая трубка для дренажного трубопровода;
  • теплоизоляция для труб;
  • скотч;
  • пластиковый кабель-канал;
  • металлические кронштейны L-образной формы;
  • крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

  • отвертки;
  • строительный уровень;
  • ключи шестигранники;
  • дрель и набор сверл;
  • перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

  • труборез с острым лезвием;
  • триммер;
  • развальцовка;
  • трубогиб;
  • манометрический коллектор;
  • вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Кондиционер мобильный: как установить и где это сделать

Здесь все несколько проще, чем в случае других видов сплит-систем. Дело в том, что мобильные кондиционеры практически не требуют дополнительного инструмента для установки. Вам потребуется только кусок специальной трубы, которая будет выходить на улицу. Но она не обычная, а двухслойная. По одному контуру поступает воздух для кондиционирования, по второму – выходит отработка. Если вы не знаете, какой кондиционер установить в квартире с небольшой площадью, то однозначно выбирайте мобильный. Он не занимает много места и может стоять на полу, специальные колесики позволяют его передвигать.

Практически всегда труба выходит в окно, при этом нет необходимости что-то сверлить или долбить. Например, можно вывести в форточку, что особенно актуально. Можно осуществлять монтаж даже на кухне или в ванной, если это требуется. Не забывайте о том, что трубка должна быть без дефектов. Один конец подключается к выводу в сплит-системе, второй выходит на улицу

Стоит обратить ваше внимание на то, что не нужно никаких наружных блоков, однако придется пожертвовать мощностью. Вот, пожалуй, и все, что можно вкратце сказать о том, что такое кондиционер мобильный, как установить его и где это сделать

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

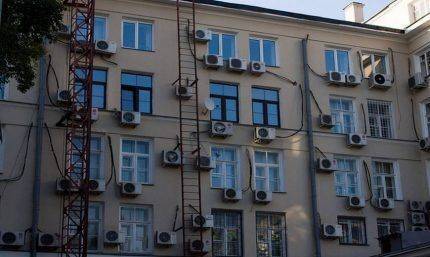

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Установка канального кондиционера в квартире

Эффективным вариантом охлаждения воздуха внутри помещения является установка канального кондиционера в квартире. Производится на этапе капитального ремонта, строительства, так как требует монтажа сети воздуховодов под потолком, внутреннего испарительного блока, при необходимости приточной установки (для подачи свежего воздуха).

Прежде, чем приобретать данное оборудование, необходимо знать, сколько времени занимает установка кондиционера в жилом помещении, сколько стоит установка, особенности эксплуатации и т.д.

Для установки кондиционера канального типа потребуется примерно неделя монтажных работ, которые будут сводиться к следующему:

  • монтаж внутреннего блока;
  • размещение воздуховодной сети по всей площади;
  • подключение воздуховодов к адаптерам внутреннего модуля;
  • монтаж приточной установки для подачи свежего воздухопотока;
  • отсечение от устройства забора воздуха помещений кухни, санузла, чтобы избежать смешения потоков;
  • звукоизоляция, утепление сети воздуховодов;
  • закрепление воздухораспределительных решеток.

Установка кондиционера в квартире под ключ планируется на первоначальных этапах проектирования ремонтных работ, так как требует обязательного наличия подвесного потолка, фальшстен для размещения воздуховодных каналов.

Распределительные решетки размещаются по жилому пространству таким образом, чтобы прохладный поток успевал смешиваться с комнатным, не доставляя дискомфорта жильцам (например, щелевые распределители).

В момент, когда выбирается кондиционер в квартиру цена играет немаловажную роль. Также заранее необходимо узнать стоимость установки кондиционера в квартире, которая будет зависеть от сложности монтажных работ, длины фреоновой трассы, модели климат-системы, использования дополнительного оборудования и т.д. При размещении внешнего блока на высоких этажах могут понадобиться услуги промышленных альпинистов.

Процесс установки бытовой сплит-системы можно посмотреть в видео

Разборка в зимнее время

Если температура на улице снизилась до —5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

  • не удастся перекачать хладагент во внешний модуль;
  • на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
  • в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

При температуре выше —5°С работы можете выполнять по стандартной инструкции, но желательно пользоваться манометром для контроля над перекачиванием хладагента. Если станете действовать «на глазок», то можете не угадать время выдержки и всё равно потеряете часть фреона. Столь же опасно передержать компрессор в работе без охлаждения (а он охлаждается циркулирующим фреоном), от перегрева он может выйти из строя.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.

Начало работ

Первый этап заключается в проектировании размещения системы кондиционирования. Так, например, следует определить то, где будут располагаться оба кондиционерных блоков. Общеизвестен тот факт, что сплит-систему составляют два блока, один из которых располагается внутри помещения, а другой – за его пределами, с внешней стороны здания. Их соответственно называют внутренним и внешним блоками. В то же время, обязательным условием является также и учёт того, что они должны быть связаны специальной трассой, представленной в виде медных трубок.

Первоначальные действия также связаны и с изучением документации, которая шла вместе с вашей системой кондиционирования. Там же должно быть написано то, что можно делать, а чего нельзя допустить. Кроме того, в ней изложены характеристики максимально возможной длины связующей оба блока магистрали. Сами же работы выполняются следующим образом:

  1. Итак, собственно работы начинаются с этапа установки наружной составляющей. Что касается конденсатора, то данный элемент должен быть помещён снаружи стены. Особо повезло в данном случае жителям нижнего этажа и счастливым обладателям незастеклённого балкона. Объясняется это лёгкостью установки внешнего блока сплит системы, которую можно осуществить собственноручно. Во всех остальных ситуациях потребуется помощь монтажников-высотников.
  2. Крепёж внешней части системы к стене осуществляется с использованием кронштейнов. Они же, крепятся анкерными болтиками. Если вы думаете над вопросом о том, как правильно установить сплит систему, не забывайте располагать наружную составляющую сплит системы идеально ровно. Максимальная надёжность также должна быть обеспечена. Это может быть объяснено тем, что он конденсатор будет на протяжении не одного года располагаться под влиянием всевозможных природных воздействий.
  3. Дальнейшие действия связаны с таким этапом, как монтаж внутреннего блока. Для грамотного и правильного достижения данной цели также придётся постараться. Берём строительный уровень и с применением дюбелей устанавливаем в стенку специальную планку, на которой будет крепиться испаритель. Стоит также отметить и то, что соответственная планка в подавляющем большинстве случаев составляет комплект поставки системы кондиционирования. Как видите, правила установки наружного блока несколько отличаются.

Монтаж внутреннего блока

Место расположения внутреннего блока зависит от выбранной вами модели:

  • Напольная;
  • Настенная;
  • Потолочная.

В первом случае блок ставят на пол и ничем не крепят. Но передвигать его после подключения фреоновых трубок уже нельзя, чтобы не повредить трубки. Блок должен располагаться на удалении от радиаторов.

Расключение внутреннего блока по электрике

Для потолочной или настенной модели в стене/потолке сверлят отверстия, крепят шурупами (саморезами, дюбелями) кронштейны и на них вешают блок. Между настенной моделью и потолком должно оставаться не меньше 10 сантиметров, расстояние до внешней стены – 15 см (подробнее в инструкции к модели).

Важно проследить, чтобы крепление было жестким, иначе система при работе будет вибрировать

Стандартная комплектация

После приобретения кондиционера потребитель получает:

  • 2 блока – внутренний и наружный;
  • Фильтры;
  • Дистанционный пульт управления (батарейки в комплект не входят);
  • Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
  • Дренажная помпа (в дорогих моделях);
  • Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

  1. Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
  2.  Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
  3. Регулирующее устройство для контроля над давлением  конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.

Этап 7. Вакуумирование и запуск системы

Перед закачкой хладагента из системы необходимо удалить весь воздух. Для этого необходимо выполнить ряд операций:

  1. Подключение трубы холодильного контура к запорным контурам внешнего блока
  2. Соединение сервисного штуцера газовой линии к стороне низкого давления манометрического коллектора
  3. Подключение центрального штуцера манометрического коллектора с вакуумным насосом (на рисунке)
  1. Кран манометрического коллектора со стороны низкого давления открывается против часовой стрелки
  2. Включение вакуумного насоса. Процесс откачки воздуха будет продолжаться примерно 30-50 минут. Ход процесса можно отслеживать по манометру. Вакуумизация ведется до значений -0,1МПа и ниже.
  3. На манометрическом коллекторе со стороны низкого давления закрывается кран и отсоединяется шланг. Насос и манометрический коллектор отсоединяются от системы.

Фото установки кондиционера своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Заключение

В заключении хочется отметить что монтаж и запуск – как кондиционеров, так и сплит систем достаточно сложное мероприятие. Необходимо обладать навыками строительных и монтажных работ, разбираться в технической документации и материалах. Именно поэтому, в большинстве случаев, к таким работам привлекают специалистов.

Более того, некоторые крупные сплит системы устанавливают только представители завода производителя. В противном случае теряется гарантия на сервисное обслуживание.

Также отметим, что запуск систем кондиционирования при помощи вакуумных насосов проводят в России и ближайших странах. В мировой практике их не применяют. Например, тот же Израиль где кондиционеры не выключают круглый год. Почему это делается, вопрос к зарубежным специалистам.
