Установка котла в бане

Какие бывают виды печей для бани

Печи для бань классифицируются по виду топлива, которое в них используется. Банные агрегаты бывают следующего вида:

• твердотопливного;
• электрического;
• жидкотопливного;
• газового.

Банные агрегаты, работающие на твердом топливе, используют каменный уголь, дрова или брикеты. Эти печи считаются наиболее приемлемыми конструкциями. Например, банные печи, которые работают на керосине весьма, пожароопасны при нарушении правил эксплуатации.

Одной из удачных конструкций считается и электрокаменки. Большой популярностью пользуются модели малых размеров. На отечественном рынке можно найти много подобных экземпляров. Установка этих банных агрегатов не составит труда. Они отличаются компактностью и безопасностью. Однако, эксплуатация подобных изделий обходится весьма дорого. При этом перед установкой нужно модернизировать электропроводку.

Если участок газифицирован, то можно установить банный агрегат, который работает на газе. Однако, по причине пожарной безопасности это не самый хороший вариант.

Если оценивать печи исходя из режима работы, то их можно выделить такие модели:

• банные устройства временного действия;
• банные агрегаты длительной работы;
• комбинированные устройства.

Банные агрегаты первого типа — это металлические устройства, которые топятся при помощи дров. Их легко можно установить самостоятельно. Отличаются экономичностью и безопасностью.

Ко второму типу банных печей относятся устройства способные регулировать температуру нагрева. Для их работы используются дрова, газ или электричество. Самостоятельно установить эту модель сложно. Стоимость банных агрегатов этого типа весьма высока.

Комбинированные печи для бань строятся из кирпича. Агрегат имеет немалый вес, поэтому для его установки требуется крепкий фундамент.

Прежде чем установить печь в баню нужно определиться с материалом, из которого агрегат изготовляется. От этого выбора зависят характеристики устройства. Например, природный камень хорошо удерживает тепло, но нагревается очень долго.

Нередко для установки банного агрегата используются различные материалы. Такие печи называют комбинированными.

Металлические устройства для бани очень быстро нагреваются. Иногда их оборудуют емкостями для воды. Банные аппараты легко изготавливаются самостоятельно. О том как устанавливать такие печи в баню расскажем ниже.

Выбор типа и размера фундамента под печь

Установка печи в бане своими руками начинается с организации фундамента. На основании норм и правил строительства можно выделить несколько вариантов для монтажа основания:

1. Монтаж может происходить на монолитное армированное основание. Оно не является частью сооружения, а закладывается ниже, чем линия промерзания грунта.
2. Свайно-плитная основа представляет собой идеальный вариант, если планируется установить печь в бане на подвижном грунте. Она обеспечит стабильность и безопасность.
3. Фундамент с небольшим заглублением может стать единым целым с основным фундаментом. Это позволит решить, как поставить печь в бане из предбанника и обеспечить ее стабильность даже на подвижной почве.

Стоит учитывать ее размеры и местоположение, каждый определяет сам. Габариты фундаменты могут быть разными и рассчитываются уже после того, когда решено, как установить банную печь и какая она будет.

Общие правила монтажа банной печи

Сначала определяются с местом расположения печки. Затем надо установить прибор в соответствии с правилами пожаробезопасности. Нюансы монтажа будут зависеть от типа печки, ее размеров и материала, из которого выполнено помещение.

Общие правила монтажа:

Создание основания. Основа для любой печи должна быть надежной, ровной и негорючей, делают ее обычно из бетона или кирпича.

Перед установкой конструкции на пол его обязательно покрывают листом асбеста толщиной 12 мм или используют лист металла толщиной более 1 мм. Лист должен перекрывать размеры печки не меньше 3 см, а со стороны топки больше 50 см.

Расположение. Конструкция размещается так, чтобы топочная дверца была направлена в сторону входа. Расстояние от топочной дверцы до деревянной противоположной стены не меньше 150 см. Бока и зад печи должны находиться на расстоянии 50 см от сгораемых поверхностей. Сгораемые стены защищают экраном, размер которого на 30% больше печи.

Установка трубы. Она может быть как из кирпича, так и из металла. В любом случае выполняется ее теплоизоляция от кровли. Чтобы в металлической трубе не образовывался конденсат, снаружи она утепляется.

Потолок. Над печкой он должен быть из несгораемых материалов, размер которых больше площади печки на 30%.

Безопасность. Если есть электрический нагревательный элемент, обязательно делают заземление и устанавливают УЗО.

Защита от ожогов. Для этого из кирпича или металла делают конвекционный экран. Он не только защищает от ожогов, но и способствует равномерному распределению тепла. Деревянное ограждение можно делать не ближе, чем в 50 см от горячих поверхностей.

Внимание! Монтаж печи в бане должен быть выполнен в соответствии с требованиями пожаробезопасности, особенно это касается деревянных зданий

Основные требования пожарной безопасности к организациям

Основные положения Технического регламента, содержащегося в ФЗ №123-ФЗ, показывают, что соответствие объекта требованиям пожарной безопасности возможно при соблюдении ряда обязательных условий.

Во-первых, любое сооружение или здание должно иметь специально разработанную систему, цель которой – обеспечение требуемого законодательными документами уровня защиты от действия огня и сопутствующих факторов. Она должна предусматривать в своем составе не только средства тушения пожара, но и мероприятия по предотвращению его возникновения, а также профилактике появления потенциально опасных ситуаций.

Во-вторых, здание или сооружение в случае пожара должно сохранять устойчивость и конструктивную целостность в течение определенного времени. Это является одним из важнейших вопросов, связанных с обеспечением защиты жизни и здоровья людей, которым должна быть предоставлена возможность покинуть горящий дом, офис или общественную постройку. Именно поэтому соблюдение нормативных требований пожарной безопасности к эвакуации всегда проверяется контролирующими органами в первую очередь.

В-третьих, при проектировании, строительстве, а затем и эксплуатации здания должны быть разработаны и реализованы меры, которые направлены на ограничение возникновения и дальнейшего распространения опасных и вредных факторов, проявляющихся при пожаре. На это обычно направлено действие систем тушения, сигнализации и оповещения, а также антизадымления.

Четвертым по очередности, но одним из наиболее важных, является требование, предъявляемое ко всем зданиям, о соблюдении мер по недопущению распространения огня на близлежащие сооружения. Его выполнение достигается соблюдением расстояния между постройками, а также возведением огнестойких и противопожарных преград, отделяющих одно здание от другого.

Еще одним актуальным и не всегда выполняемым в современных условиях обязательным условием является обязанность обеспечить доступ техники и личного состава сотрудников МЧС, прибывших для ликвидации пожара и его последствий. Очевидность такого требования не вызывает вопросов, однако, далеко не всегда соблюдается.

Перечисленными выше условиями обеспечения необходимого по закону уровня пожарной безопасности список содержащихся в Техническом регламенте (ФЗ №123-ФЗ) требований далеко не исчерпывается. Для более полного их изучения наиболее целесообразно пригласить специалистов, обладающих соответствующими профессиональными знаниями, навыками и опытом. Компания «ТРИО» окажет любую консультативную помощь в разработке различных инструкций по выполнению и соблюдению пожарной безопасности, а также организации и проведении необходимых испытаний оборудования и техники, проектировании и установке сигнализации и систем оповещения и тушения. Кроме того, может быть оказан весь комплекс услуг, связанных с защитой от огня, а также успешным прохождением проверок контролирующих органов.

Правила организации отопления в бане

Дровяное отопление бани

Самым простым вариантом является баня с отоплением из дома. Такая схема подразумевает подключение парилки, предбанника и других помещений к автономному теплоснабжению коттеджа. Но это может быть реализовано только в том случае, если строение бани вплотную примыкает к дому или находится на расстоянии от нее не более 3-4 м.

Наиболее распространенный вариант местонахождения строения на участке – удаленное от жилого здания. Как сделать водяное отопление в бане и при этом оптимизировать расходы на его организацию? Возможны варианты применения стандартных схем, однако вместе с этим следует учитывать специфику эксплуатации бани:

• Источник тепловой энергии (котел) должен обеспечивать нагрев воздуха в парилке до уровня от +90°С +100°С. Для этого используются специальные банные печи с емкостью для камней;
• Для помещений площадью более 60 м² рекомендуется установка трубного теплоснабжения. Вместе с ним можно сделать систему ГВС для повышения комфорта. При наличии второго этажа обязательно предусматривается отопление мансарды бани;
• Обеспечение отвода угарных газов вместе с продуманной системой вентиляции;
• Пожарная безопасность. Так как для отделки помещений в подавляющем большинстве случаев используется дерево, следует предотвратить его контакт с отопительными элементами – трубами, радиаторами.

Газовое отопление бани

Еще одним немаловажным моментом является выбор энергоносителя. Газовое отопление в бане целесообразно только при монтаже специализированного котла. Установка самодельных конструкций может привести к созданию аварийных и опасных ситуаций.

Помимо газа можно использовать и другие, не менее эффективные источники тепловой энергии:

• Дрова. Традиционный тип топлива, с помощью которого отопление бани зимой превращается в некий ритуал. Существенный недостаток – постоянный контроль за уровнем топлива в топке, а также невозможность оперативной регулировки уровня нагрева воды;
• Дизельное топливо или отработанное масло. Самый неприемлемый вариант энергоносителя для бани. Проблема заключается в неприятном запахе и сложностью в организации хранения топлива.

Как сделать газовое отопление бани самостоятельно? Для этого нужно правильно подобрать соответствующее оборудование и комплектующие для теплоснабжения – трубы, радиаторы, а также емкости для косвенного нагрева горячей воды.

При отоплении бани от системы теплоснабжения дома часть трубопровода, расположенного на улице, необходимо утеплить. Для решения этой задачи можно использовать специальные теплоизоляторы или электрический греющий провод.

Отличие котла от печи

Банная печь работает по следующему принципу. В топке печи сгорает топливо, при этом происходит образование несгораемых остатков — золы, летучих веществ — дымовых газов и выделение тепловой энергии, которая нагревает ее тело. Тело печи, в свою очередь, греет контактные поверхности и предметы, например каменную засыпку, которые, уже, за счет конвекции воздушных потоков повышают температуру в помещении. Другое дело котел в бане. В его камере сгорания то же происходит окисление топлива и выделение тепловой энергии, однако распределение ее в объеме помещения происходит не в процессе суховоздушной конвекции, а за счет циркуляции теплоносителя в замкнутом контуре. Рассмотрим, какие преимущества имеет банный котел перед печью:

1. Котлы для бани, в процессе обогрева помещения ликвидируют практически все «мертвые зоны» помещения. То есть процесс обогрева становится полностью прогнозируемым и управляемым. К примеру, комната отдыха имеет большую площадь, нежели тамбур, значит, для ее обогрева необходимо разместить несколько радиаторов с достаточным количеством секций, а в тамбуре можно обойтись одним, но обустроить его так, что бы он создавал «тепловую завесу» в районе входной двери. То же самое можно предпринимать в районе оконных проемов. Рационально размещенный контур отопления, сможет нивелировать теплотехнические недостатки помещения, которые были заложены в него изначально, еще на этапе строительства.
2. Котел в баню может быть как одноконтурным, так и многоконтурным. Один тепловой контур решает задачу обогрева помещения. Дополнительные — обеспечивают баню горячей водой, отвечают за работу «теплого пола» и прочее.
3. Котлы в баню могут поставляться и в варианте автоматизированного управления. То есть большинство типичных задач истопника можно существенно облегчить.
4. Банные котлы отличаются более продуманной конструкцией, значительно более высоким функционалом и, как правило, повышенным коэффициентом полезного действия и топливной экономичностью.
5. Как это парадоксально не звучит, но вопрос, как установить котел в баню своими руками решается значительно проще, нежели, кажется на первый взгляд. Очевидно, что вне конкуренции по простоте установки выступают малогабаритные облегченные банные печи из нержавейки. Но вот сооружение полноценной кирпичной банной печи становится целой эпопеей. Мало того, что очень мало вменяемых специалистов — печников, которые могут сделать полноценный теплотехнический расчет и воплотить его на практике, так еще и постройка печи такого типа возможна лишь на стадии возведения самой бани. По крайней мере, в большинстве случаев.
6. При общей площади помещения бани более 75 кв. м. отопление ее исключительно банной печкой видится малореальным.

А что же банная печь? Когда ее использовать целесообразнее и рациональней? Пойдем по порядку:

1. Когда площадь внутренних помещений бани и их компоновка позволяют отопить все разделенные функциональные зоны посредством печи, в том числе, и с применением выносной топки.
2. Когда количество одновременно принимающих процедуры человек не превышает 4, и вопрос горячего водоснабжения вполне решается применением навесных или насадных баков из нержавейки, которые монтируются непосредственно на печь.
3. Когда для владельца бани принципиально качество получаемого пара, определенные виды которого можно сгенерировать исключительно на каменных печах сложной конструкции.
4. Когда баня используется периодически, а использовать в качестве теплоносителя антифриз, для заполнения контура котла, в силу каких либо причин, невозможно.
5. Котлы банные в виде многотопливных систем, гораздо сложнее конструктивно и на порядок дороже, нежели комбинированные печи.
6. Котел для сауны или бани, в большинстве случаев потребует организации отдельного технического помещения или, как минимум, выделенной зоны — котельной. Печь не так требовательно в этом плане.

Комбинации

Рассмотрим несколько удачных комбинаций котлов, которые можно применить для бани и изготовить своими руками:

Пеллетный и электрический. Недостаток такого решения – стоимость оборудования. Поэтому нужны довольно большие первоначальные затраты. При этом потребуется выделить довольно много места для размещения устройств. Однако есть и плюсы такого решения: доступная стоимость пеллетного топлива, возможность автоматизации процесса, снижение затрат за счет включения электрического котла только в ночное время, если установлен двухтарифный счетчик.

Газовый и электрический котел. Это технологичное решение, которое позволит полностью автоматизировать процесс, не возиться с твердым или жидким топливом, при этом всегда быть обеспеченным теплом. Ведь при отключении электричества подача газа вряд ли будет прекращена и наоборот.

Электро-газовый котел

Угольный и электрокотел. В определенных условиях такое сочетание может быть и выгодным, и удобным. Конечно, нужно иметь возможность выгодно закупать уголь.

• https://parilochka.com/pechi-dlya-bani/ustanovka-kak.html
• https://sdelaikamin.ru/pech-dlya-bani/kak-ustanovit-pech-v-banyu-svoimi-rukami-opisanie-i-poshagovaya-instrukciya
• https://lkard-lk.ru/dom/ustanovka-kotla-v-bane-svoimi-rukami-kakie-byvayut-kotly-poryadok-ustanovki
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/ustanovka-pechi-v-bane-s-vynosnoj-topkoj.html
• https://OmShantiDom.ru/kaminy-i-pechki/kotel-v-banyu.html
• https://Vbaneky.ru/oborudovanie_dlya_bani/kotla-dlya-bani
• https://strbani.ru/ustanovka-pechi-v-bane/
• https://postroyido.ru/kak-pravilno-ustanovit-kotel-v-bane.html
• https://siblimo.ru/kak-ustanovit-kotel-v-bane-svoimi-rukami/
• https://1-proect.ru/ustanovka-kotla-bane-svoimi-rukami/
• https://par-torg.com/ustanovka-kotla-v-bane-svoimi-rukami/

Выбор типа и размера фундамента под печь

Желательно закладывать его на стадии проектирования. Ведь если действовать уже при обустроенной парилке, придется снимать пол, заменять нарушенную структуру, затем закреплять новые лаги или усиливать старые. Какие есть варианты фундамента? Если руководствоваться актуальными СНиП, это:

• Монолитное армированное основание, не объединенное с баней, проложенное ниже линии промерзания грунта.
• Свайно-плитная основа, также отдельная – она пригодится при застройке на пучинистой почве.
• Мелкозаглубленный фундамент (до 0,6-0,7 м вниз), идущий в связке с подошвой парилки и смежных помещений. Только усильте его анкеровкой, чтобы предотвратить вертикальные подвижки плит при морозах.

Размеры любого из вариантов зависят от габаритов комнат, так что это всегда индивидуальный показатель. Главное, чтобы от края периметра и до начала стен оставалось расстояние сантиметров в 7-10.

Правила подключения электрокотла в бане

Устанавливаем на входе в емкость запорные шаровые краны, грязевик и фильтр. Это необходимо для предотвращения попадания трубной накипи.
Монтируем на выходе из котла шаровые запорные краны.
Осуществляем с помощью муфт стыковку с выходящей и входящей трубой.
Проводим к котлу от распределительного щитка отдельную ветку электрокабеля

Обратите внимание, что сечение провода должно соответствовать указанному в паспорте.
Подключаем к проводке УЗО и выключатель с 3-милиметровым расстоянием между каждыми размыкающими контактами.

Учтите, что после установки электрического котла его обязательно необходимо заземлить.

Требования пожарной безопасности

Принимая решение, где будет стоять конструкция, важно учитывать:

• расстояние от печи до стен постройки;
• размещение воздуховодов;
• каким материалом защитить стены от нагревания, возгорания.

Согласно СП 60.13330.2016 расстояние между металлической печкой, котлом и негорючей стеной (предел огнестойкости от 60 минут) составляет от 38 см.

Но на деле, даже если бани выложены из негорючего кирпича, пенобетонных блоков, их чаще всего отделывают горючей деревянной вагонкой.

При строительстве бани из бревен, бруса стоит соблюдать ряд рекомендаций:

1. От перегородки, стенки без каких-либо защитных экранов до горячих поверхностей печи должно быть минимум полметра.
2. Стена от пола до уровня 25 см над топочной дверцей, через которую будет выводиться топливный канал, возводится из негорючего сырья. Минимальная толщина стены ‒ 12,5 см.
3. Расстояние от негорючего потолка в парной до верхней части печи ‒ от 80 см.
4. При отсутствии на потолке огнеупорной защиты дистанция от него до печи должна быть от 1,2 м.
5. Удаленность от дверцы топки до противоположной стены помещения ‒ от 1,25 м.
6. Между стенкой и передней частью печи с выносной топкой нужно оставить 3 см.

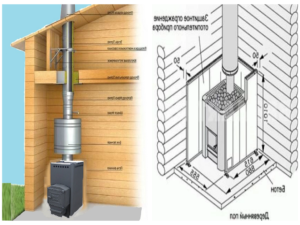

Фото: слева – вид сбоку, справа – сверху.

Плюсы и минусы

Преимущества оснащения бани газовым котлом:

• нет необходимости в трудоемкой растопке и постоянном пополнении топки, нужно лишь включить прибор и дождаться достижения требуемого уровня температуры,
• компактный котел займет минимум полезной площади,
• с помощью термостата облегчается регулировка параметров работы,
• отсутствие нужды в специфическом обслуживании агрегата (по сравнению с потребностями традиционных дровяных печей),
• отсутствие необходимости в заготовке топлива,
• эстетичность моделей, оцененная по достоинству любителями проработанных интерьеров даже в парилке,
• устройства проектируются на базе высоких стандартов безопасности,
• дешевизна магистрального теплоносителя минимизирует сопутствующие расходы.

Недостатки решения:

• газовые отопительные котлы, несмотря на сотни усовершенствований модельного ряда, все еще считаются взрывоопасными. В оборудовании предусмотрена встроенная блокировка подачи топлива в случае угасания пламени, но остается риск утечки газа в зоне соединений,
• для удобного и экономичного использования оборудования должна присутствовать подводка к магистральной подаче энергоносителя.

Газовый котел для бани имеет массу преимуществ

Ценители банных процедур также отмечают, что при использовании газового отопления теряется аутентичная атмосфера, во многом подкрепляемая ароматом сгорающих дров.

Где в бане установить печь

Монтаж банной печи начинается с выбора места для установки. Необходимо знать, как именно расположены выносные баки, внешние теплообменники, соединительные трубы. Есть несколько основных условий, которые актуальны требования СНиП:

• При отсутствии изоляции материалов, которые могут загореться, стоит выдерживать дистанцию 1м.
• Установка банных печей должна сохранять дистанцию от потолка минимум 0,8, если он оштукатурен и изолирован, а без защиты она увеличивается до 1,2м.
• До стены необходимо от топки выдержать 1,25м. Сам раскаленный корпус должен располагаться на расстоянии 0,5м.
• Перегородка для вывода канала-рукава обязательно должна быть покрыта защитой от возгорания.

На основании этих правил можно индивидуально решить, как будет проходить монтаж и выбрать оптимальное безопасное место для нее.

Как ставить печку в бане, на каком расстоянии от стены

Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

• Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
• В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
• Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

1. Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
2. Габариты топки к площади помещения ‒ 1:50, 1:70.
3. Глубина топки к общим размерам печи ‒ 1:2, 2:3.

Самыми популярными размерами печей считаются следующие:

1. Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
2. Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
3. Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

Зачем отапливать баню

В плане поддержки комфортного температурного режима в важнейших банных помещениях и обеспечения подачи горячей воды важную роль играет правильная организация отопления. Источником тепла может служить, например, печь-каменка, располагающаяся в парилке. Также возможно использование альтернативных технологий. Автономная отопительная система может быть сделана любым владельцем бани собственноручно при наличии несложных навыков.

Классическая технология отопления парилки в бане — каменка из кирпича либо металла. С помощью дополнительной тепловой техники поддерживается нужная температура воздуха в каждом помещении.

Равномерный и одновременно быстрый обогрев комнаты отдыха и предбанника невозможен ни с какой банной печью. В тёплое время это нельзя назвать проблемой. Однако зимой такая ситуация значительно снижает уровень комфорта. Ведь всё тепло концентрируется в одной только парилке, тогда как предбанник и остальные помещения не прогреваются.

Установив дополнительные устройства для обогрева, можно поддерживать комфортную температуру, чтобы долгое нахождение в предбаннике было уютным.
