Установка металлической печи в бане своими руками

Общие правила монтажа банной печи

Сначала определяются с местом расположения печки. Затем надо установить прибор в соответствии с правилами пожаробезопасности. Нюансы монтажа будут зависеть от типа печки, ее размеров и материала, из которого выполнено помещение.

Общие правила монтажа:

Создание основания. Основа для любой печи должна быть надежной, ровной и негорючей, делают ее обычно из бетона или кирпича.

Перед установкой конструкции на пол его обязательно покрывают листом асбеста толщиной 12 мм или используют лист металла толщиной более 1 мм. Лист должен перекрывать размеры печки не меньше 3 см, а со стороны топки больше 50 см.

Расположение. Конструкция размещается так, чтобы топочная дверца была направлена в сторону входа. Расстояние от топочной дверцы до деревянной противоположной стены не меньше 150 см. Бока и зад печи должны находиться на расстоянии 50 см от сгораемых поверхностей. Сгораемые стены защищают экраном, размер которого на 30% больше печи.

Установка трубы. Она может быть как из кирпича, так и из металла. В любом случае выполняется ее теплоизоляция от кровли. Чтобы в металлической трубе не образовывался конденсат, снаружи она утепляется.

Потолок. Над печкой он должен быть из несгораемых материалов, размер которых больше площади печки на 30%.

Безопасность. Если есть электрический нагревательный элемент, обязательно делают заземление и устанавливают УЗО.

Защита от ожогов. Для этого из кирпича или металла делают конвекционный экран. Он не только защищает от ожогов, но и способствует равномерному распределению тепла. Деревянное ограждение можно делать не ближе, чем в 50 см от горячих поверхностей.

Внимание! Монтаж печи в бане должен быть выполнен в соответствии с требованиями пожаробезопасности, особенно это касается деревянных зданий

Защита для стен

Эта процедура неактуальна для конструкций из негорючего материала или если между стенами и печью соблюдена дистанция 50 см.

В других случаях потребуется установка дополнительной защиты стен, для чего можно использовать кирпичные или стальные экраны, штукатурку по металлической сетке, облицовку керамической плиткой.

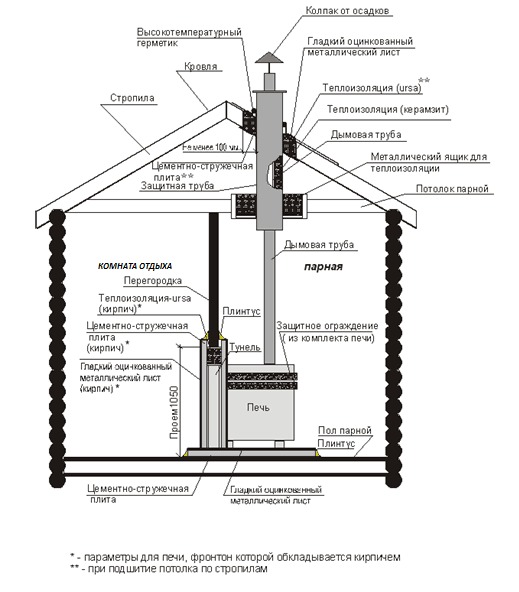

Особого внимания заслуживает стенка, через которую будет проходить канал выносной топки.

Лучше всего для разделения парной и предбанника использовать каркасную перегородку. Для ее сооружения используется пропитанный антисептиком брус.

В результате должна получиться конструкция в виде литеры Н: ее низ будет оформлен кирпичной кладкой вокруг выведенного топливного канала, а верх заполнен термоизоляцией из базальтовых плит толщиной 10 см. Кирпичную кладку и топливный канал должен разделять зазор в 3 см.

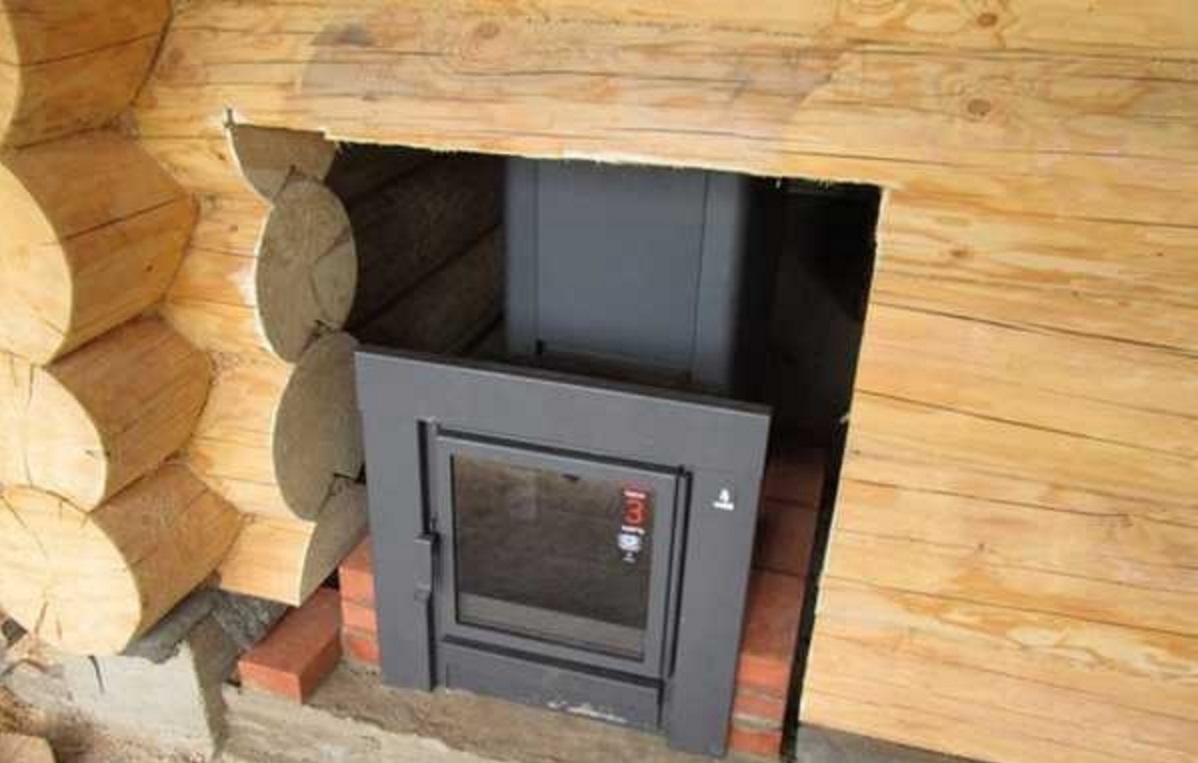

Если печка с выносной топкой монтируется в срубе, под канал нужно выпилить проем в стене.

После этого торцы проема зашивают минеритом и закрывают фольгой. Таким же способом заполняется все свободное пространство ниши (это можно сделать всплошную, а потом выпилить отверстие под размеры канала). Процедура обшивки напоминает сооружение гипсокартонного простенка – дистанция между двумя листами минерита рекомендуется в пределах 30 мм.

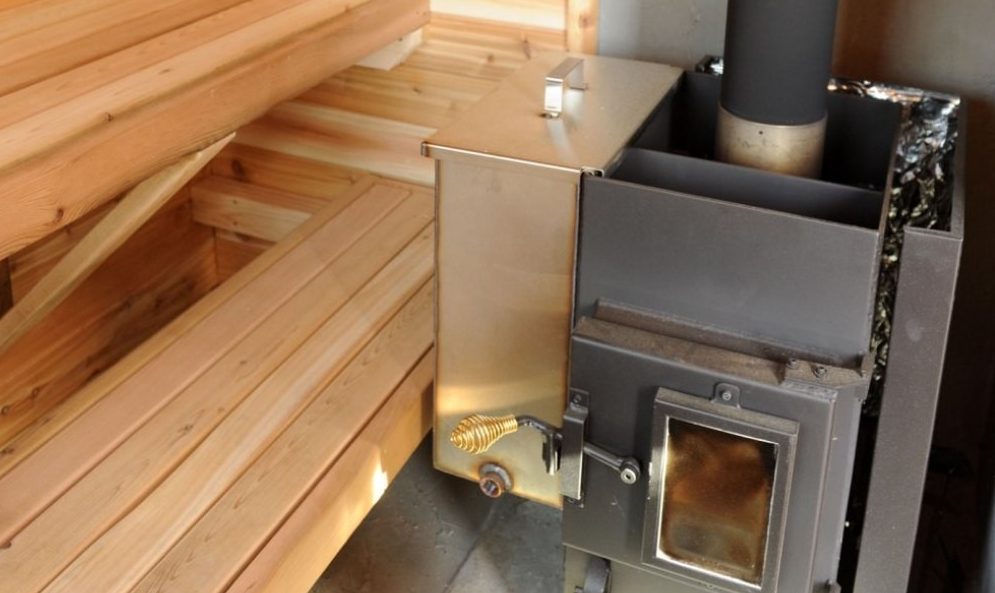

Бак для воды

Когда речь идет о металлической печи вертикального типа, бочонок для горячей воды можно расположить непосредственно над каменкой. Для этого необходимо предварительно вмонтировать в ранее подготовленное устройство дополнительную перегородку. Здесь должно быть отверстие для трубы дымохода, диаметр которого составит около 12 см.

Прочтите также нашу статью

Дымоходное отверстие должно быть смещено к задней стенке печи. Поверх данной конструкции приваривается пластинка, которая будет закрывать лишь половину оставшегося свободного пространства. Остальное используется для заливки и нагрева воды.

Как правильно установить печь в баню: основные правила и особенности

Сердцем любой бани, конечно же, является печка. От ее вида и правильности установки зависит функционирование всего сооружения. Неправильно установленная печь не только не даст возможности эффективно париться, но и в случае кирпичной печи, может нанести вред здоровью.

Каменка в русской бане

По большому счету все печи для бани можно условно разделить на два основных вида: кирпичные и металлические. Все остальные каменки: электрические, дровяные, газовые и пр. всего лишь подвиды этих двух основных.

С типом печи следует определиться еще на этапе устройства фундамента. Если планируется кирпичная печь, то под нее требуется отдельный фундамент. Под каменку из металла фундамент не нужен, однако если потом вы будете обкладывать ее кирпичом, то может потребоваться усиление пола, а значит фундамент.

Правила безопасности при проектировании бани.

При разработке плана строительства бани и размещения металлического агрегата своими руками, необходимо учитывать условия пожаробезопасности и обязательно выдержать необходимые расстояния при монтаже:

Кирпич является пожаробезопасным материалом, он не нагревается до высоких температур, тем не менее, камины, выложенные из него, а также трубу дымохода располагают не ближе 25 см от быстровоспламеняющихся поверхностей.
Деревянные полы застилают металлическими листами 50х70 см. Это необходимо для того, чтобы воспрепятствовать возникновению пожара от углей и искр, попадающих на пол из топки.
Зольник должен быть расположен на высоте 14 см, а расстояние от пола до внутреннего газохода – 21 см.

Устанавливая заводскую металлическую печь с наружной топкой, необходимо строго придерживаться рекомендаций завода изготовителя, они соответствуют всем требованиям безопасности. Если печь изготовлена своими руками, то при монтаже необходимо учитывать нормативы СНиП и следовать им.

Быстро нагревающиеся металлические печи необходимо устанавливать не менее чем в полуметре от примыкающей стены.
Теплоизоляционный материал или кирпичная кладка дополнительно обезопасят деревянные стены и потолок. В противном случае расстояние от печи до стены должно быть увеличено до 1,2 м.
Дверца для закладки дров в топку должна открываться по направлению ко входу в баню и располагаться не менее 1,25 м от двери.

Требования СНиП при строительстве

Выкладывается бетонное основание или металлический лист под печь и топку

Требования к установке и нормативы изложены в СНиП 41.01 – 2003, в разделе 6,6. Следуя указаниям, можно обезопасить строение от пожара.

Некоторые требования к монтажу банной печи:

отделку фундамента сверху выполняют жаростойким покрытием, сверху кладут металлический лист (не меньше 4 мм);
используют для защиты асбестоцементные листы, минвату, пеностекло, конструкционную жаростойкую слюду;
перед дверкой на полу ставят железный лист размером не меньше 40 х 80 см;
проем в стене для прохождения канала обкладывают кирпичом;
в помещениях категории временного пребывания, куда относят банные строения, разрешается ставить печи с температурой нагревания 120°С;
не рекомендуют делать принудительную вытяжку, если не обеспечен приток свежего воздуха в помещение предбанника;
нельзя выводить дым от очага в вентиляционный канал.

Третий этап: установка печи

Агрегат устанавливается на подготовленную поверхность так, чтобы были соблюдены требования к отступам от стен и потолка .

Расстояние от потолка, не имеющего специальной теплоизоляции, должно составлять не меньше 120 см. Расстояние от банных стен или перегородок до печных поверхностей не должно быть меньше 32 см.

Сокращение этого промежутка допускается лишь в случае, если конструкция имеет защиту в виде упомянутого стального листа, уложенного на асбест. При выполнении этого условия расстояние может быть сокращено до 26 см.

При инсталляции агрегата важно учитывать его положение относительно направления отопительной камеры. Например, установка печи везувий в баню может предполагать возможность закладки топлива из соседнего помещения

Это конструктивное решение сложнее реализовать, но при использовании оно даст существенные преимущества. В частности, будет обеспечено удобство в ходе эксплуатации парилки и упрощено обслуживание печки в целом.

Как ставить печку в бане, на каком расстоянии от стены

Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Печь-буржуйка длительного горения

Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.

Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.

Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.

Основная схема

Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.

Содержит следующие конструктивные элементы:

Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.

Мнение эксперта
Левин Дмитрий Константинович

Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.

Как делать дверцу

Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.

Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.

Поворотную рукоятку щеколду легче всего сделать с наружной стороны.

Самодельная система дожига вторичных газов

Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.

Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:

Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.

Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.

Вопросы-ответы

Можно ли обкладывать печь кирпичом в несколько заходов?

В первый день необходимо выложить не менее 7 рядов. Дать им постоять 12-15 часов, после чего проверить уровнем ровность укладки рядов. При отсутствии разбежности работу можно продолжить.

Нужно ли заливать отдельный фундамент в бани под печь, если её вес не превышает 700 кг?

Под печи весом до 700 кг отдельные фундаменты не заливаются.

Зачем и на какое время необходимо замачивать в воде облицовочный кирпич перед обкладыванием печи?

Среднее время замачивания кирпичей составляет 12 часов. Делается это для того, чтобы они не забирали лишнюю влагу у раствора во время кладки.

Как нужно обкладывать кирпичом круглые металлические банные печи?

Кладка должна повторять контуры печи. Обкладывание кирпичом круглых печей лучше доверить профессионалам.

Сколько рядов кирпичей нужно делать при экранировании ими печей?

Количество рядов зависит от высоты печи. В среднем получается от 12 до 15 рядов.

Особенности конструкционного решения

Производят агрегаты с выносной топкой из чугунного сплава или стали. Они имеют существенное отличие по сравнению со стандартными печками – это выносной канал, который бывает съемным в тяжелых конструкциях и приваренным в легких, сделанных из нержавейки.

В первом варианте дверцу топки моно располагать как в соседнем помещении, так и снаружи постройки, на улице. Благодаря такому решению прогреваться будут одновременно два помещения, не нужно оборудовать место для хранения дров в парилке, а в комнату, где отдыхают люди, не попадет дым.

Выносной канал изготавливают либо пирамидальной формы, либо прямоугольной. Его делают более широким в месте прикрепления дверцы, чем около топки. Такая модель, как печь для бани с топкой из предбанника, у которой на дверце имеется панорамное стекло, выглядит более привлекательно, это видно на фото. Осуществлять контроль над количеством топлива можно без открывания. Благодаря топочным каналам и стеклообдуву исключено оседание копоти на внутренних элементах печи.

Основную часть топочной конструкции помещают на специально оборудованный возле перегородки фундамент. Чтобы отделиться от нее используют термоизоляцию. Располагать ее можно по любую сторону от двери в зависимости от планировки помещения. Если в парилке отсутствует топочная дверца, в ней будет сэкономлено пространство, а агрегат можно расположить в любом удобном месте.

Также выносную топку можно поместить снаружи банной постройки. Такой вариант не совсем удобен, поскольку, чтобы подбросить топливо, необходимо будет выходить из здания на улицу. Установка печи в баню с выносной топкой вполне оправдана только при обслуживании коммерческих саун, когда за функционированием агрегата следит работник.

В частных домовладениях подобную конструкцию проектируют в регионах с южным климатом, где в теплое время года на улице постоянно высокая температура. Также расположение выносной топки снаружи будет разумным решением при использовании в качестве топлива угля, поскольку от него появляется много грязи. С одной стороны — не желательно пачкать помещение, а с другой – горит уголь дольше, да и тепла от него больше, чем от дров.

Обустраиваем дымоход

Нужно понимать, как соорудить дымоотвод, чтобы угарный газ не попадал в парную.

Печной трубопровод сильно разогревается и может вызывать возгорание, поэтому место подготавливают особенно тщательно:

выполнить разметку в перекрытии и прорезать окно размером не менее 50х50 см;
вмонтировать в него проходной узел с минеритом с отверстием, равным диаметру трубы + 3-5 мм;
закрепить ППУ специальными крепежами и присоединить к потолку;
вставить в защитный короб трубу и засыпать его каолиновой ватой на 5-7 см, не больше, дабы не создать обратный эффект перегрева;
после завершения работы используйте защитный экран из нержавейки для повышения пожаробезопасности, а также в декоративных целях.

Совет: как бы хорошо ни был выполнен монтаж, необходимо знать, как сделать правильно вентиляцию в бане, иначе баланс воздухообмена будет нарушен.

Ниже ссылка на видео, где вы сможете более подробно ознакомиться с этой системой:

Сборка навесного бака

Этот обязательный элемент может крепиться следующим образом:

фиксируется на боковой стенке печки;
ставится сверху на одностенный дымоход;
в конце выполняется соединение теплообменника с баком для равномерной циркуляции жидкости.

Более подробно изучить вопрос и наглядно рассмотреть процесс можно на видео:

Установка печи-камина

Простой процесс установки состоит из нескольких этапов:

подготовка пола (основание выкладывают из кирпича);
монтаж огнеупорных стен;
укладка плитки на основание;
сооружение газохода или дымохода.

Как установить печь? Этим вопросом задается каждый дачник, который только что построил дачу. Первым делом, готовьте основание. Ровное основание монтируют гипсокартонном, фанерой или стекломагнезитом с помощью саморезов. Отлично смотрится основание с плитами, плавно переходящее в пол или подиум из керамики.

Стены в теплоотражающих плитках делаются по такой же инструкции, как и основание. Листы теплоотражающие грунтуются и облицовываются плиткой. Грунтовка осуществляется в два слоя, и плитка клеится на термостойком клее. Опять же, уместно в местах перехода делать декоративные элементы. Тот же ковш можно красиво обыграть, чтобы он не казался лишним рядом с печкой.

Отход дыма сейчас модно собирать из готовых «сэндвич» дымоходов. Они уже готовы, только требуют сборки в единую конструкцию и монтировки. Кроме сэндвич-дымоходов, можно сделать кирпичные и асбестовые. Кирпичные прослужат вам дольше всех остальных видов, потому что не портятся от длительного использования. Выводить дымоход через потолок трудоемко, а через стену – удобнее.

Последовательность действий при установке дымохода выглядит так:

К патрубку присоединяется первая деталь дымохода без утеплителя, чтобы от длительного горения он не сплавился.
Отверстие для трубы делается в нужном месте и, при необходимости, обрабатывается теплоизоляцией вокруг дымохода.
Высота трубы составляет 4-5 метров, по мере подъема дымоход крепят кронштейнами.
В верхнем конце дымохода устанавливается искрогаситель с сеткой. Он не дает попасть влаге и снегу в дымоход.

Особенности монтажа

При устройстве дымохода существует несколько нюансов, которые необходимо учесть в работе:

первое горизонтальное звено должно иметь небольшой уклон от печи, что послужит защитой прибора от попадания конденсата;
вывести дымоотводной канал через стену можно двумя способами: поднять часть трубы до потолка и на этом уровне вывести на улицу или расположить место выхода канала на улицу на уровне входного патрубка печи. Более предпочтительный — второй способ, который предусматривает использование меньшего количество фасонных деталей (всего одно поворотное колено);
вся конструкция дымохода должна быть собрана из труб, идентичных по техническим характеристикам;
в зоне прохода через стену труба должна быть цельная, без стыков;
места соединений секций и фасонных элементов следует промазать жаростойким герметиком до начала сборки системы, а после монтажа дополнительно зафиксировать с помощью специальных широких хомутов;
сверху трубы обязательно выполняется установка защитного зонта.

Правильная температура в парилке

О правилах классических оздоровительных банных процедур можно говорить много, но в данной статье подробно остановимся именно на температуре. Если говорить о наиболее подходящей для здоровья во всех отношениях температуре в парилке, то этот показатель лежит в пределах между 50 °С и 70 °С

. В классической русской бане печи всегда строили из кирпича и были они, как правило, с закрытыми каменками. Такая конструкция была просто не в состоянии нагреть парную выше 60 °С и для того, чтобы хорошенько пропотеть, потребовалось бы сидеть в ней слишком долго, но выход из положения был найден.

На нагретые до красна от прямого пламени камни выливался ковш воды, который мгновенно превращался в легкий горячий мелкодисперсионный пар, наиболее комфортный как для дыхательных путей, так и для кожи. Облако пара поднималось под потолок и человека лежащего на полоке с помощью веников этим паром постепенно обдавали небольшими порциями. При грамотной технике нагнетания пара на различные части тела процесс парения приносит не только незабываемые позитивные ощущения, но и самый сильный оздоровительный эффект.

Проектируя собственную баню важно понимать, что кроме правильной температуры для получения полного спектра положительных воздействий парения на тело, в бане также должна быть определенная влажность. Оптимальный показатель лежит в пределах 60%. Именно такое сочетание температуры и влажности обеспечивает идеальные условия для оздоровления всего организма

Именно такое сочетание температуры и влажности обеспечивает идеальные условия для оздоровления всего организма.

Достичь того, чтобы в парилке была одновременно и указанная температура и правильная влажность, можно только при условии, если печь в ней с закрытой каменкой

Очень важно для получения качественного мелкодисперсионного пара, чтобы камни в печи были нагреты не менее чем до 300 °С. А если каменка открытая, то при нагреве в ней камней до такой степени, сама печь будет настолько разогрета, что температура парилки выйдет за пределы 70 °С

Установка металлической печи в бане: выбираем место

Где именно в парной вы видите будущую печку (см. тут про выбор печи для парилки)? Будет она располагаться в углу или только у одной из стен? Куда будет выходить топка — в парилку или в смежное помещение (предбанник, например)? Какое расстояние будет между печью и полками, противоположной стеной, соседней стеной? На каком расстоянии от балки пройдет дымоход? На все эти вопросы нужно найти ответы. А так как часть ответов продиктована нормами пожарной безопасности, то к ним мы и обратимся.

Для начала разберемся срасстоянием до стены. Если она из горючего материала, то оптимальным было бы расстояние в полметра до печи. Но у кого в парилке столько пространства? Единственный способ сократить промежуток между ними — это либо облицевать стену негорючим материалом, либо заменить кусок деревянной стены на кирпичную. Последнее чаще всего делается в тех случаях, когда топка находится в смежном помещении. Учитывая, что топочный тоннель обычно между 20 и 30 см, печка не может быть намного удалена от стены. Топочные тоннели имеют разную длину. Они проходят через стену. Вычитаем толщину стены. Оставшееся расстояние — максимум, на сколько печь может отстоять от стенки. Правило касательно полуметра относится и к промежуткам между горючими стенами и боковыми стенками печки. С той же поправкой на негорючую облицовку или кирпичную разделку. Да, это касается всего горючего, включая полки.

По поводу топки: выносная предпочтительнее по двум причинам: больше кислорода останется в парилке, а часть тепла достанется предбаннику

Но тут есть важный момент:ВАЖНО! Где бы ни находилась топка, перед ней должно быть свободное пространство не менее полутора метров, а на полу перед ней нужно класть притопочный лист, защищающий не менее полуметра поверхности пола от случайных искр и выпавших угольков. По поводу балок: расстояние между ними изначально должно быть не слишком маленьким

Например, это может быть 90 см. В этом случае дымоход лучше пустить посередине, окружив его разделочным коробом.

Разделочные короба

Совет! Не забывайте о расположении балок, выбирая место для печи, чтобы не пришлось изгибать дымоход.

И по поводу вентиляции: приточку надо выводить рядом с поддувалом, чтобы в топку попадал насыщенный кислородом уличный воздух. А вентиляция закладывается во время строительства и переделывать ее весьма хлопотно, поэтому еще раз: думайте загодя. Советуем поисследовать материалы по вентиляции бань.

Как установить бак

При помощи сварки она крепится к баку. На другую часть крепиться ручка, и сама часть подсоединяется к баку с помощью петель

Очень важной деталью во всей конструкции является дымоход. Многие специалисты советуют делать дымоход в виде сэндвич-трубы

Между кожухами необходимо установить утеплитель.

Чтобы банная печь сохраняла тепло следует уделять много времени футеровке. Для этого используется огнеупорный кирпич. Этим повышается влажность в парилке.

Раствор для кладки делается из шамотного порошка, глины и песка. Для замеса соблюдаются пропорции 2х2х1. Иногда кирпичом закрывают всю печь. В этом случае в монтаже необходимо использовать уголки из металла. Для нормального воздухообмена в перекрытии необходимы дверцы. Проем размещается на одной высоте с каменкой. Через него поступает вода.

После установки печи в бане следует несколько раз протопить ее в щадящем режиме. После этого можно проводить испытание с максимальной нагрузкой.

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

Металлическая печь для бани и сауны.

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

Конструкция простая:

топка с закладкой дров;
зольник с поддувалом и колосниковой решеткой;
отделение для укладки камней;
дымоход.

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

Кирпичная печь для сауны и бани.

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.

Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать. Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.

Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.

Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.

Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.

Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.

Иллюстрация	Краткое описание выполняемых операций
	Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал. Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции. Далее, по линиям разметки в стене вырезается необходимый проем. После этого демонтируется часть деревянного пола. Затем в грунте подполья выкапывается котлован под фундамент.
	Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора. Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм. После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать – его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм. Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид.
	Сверху гидроизоляционного материала или щебня монтируется арматурный каркас. Для этой конструкции подойдет арматурный прут сечением в 7÷8 мм, который связывается между собой решёткой с помощью вязальной стальной проволоки. Вполне подойдут и сварные арматурные сетки, которые можно приобрести в магазине в готовом виде.
	Бетонная стяжка заливается заподлицо с поверхностью грунта подполья или же поднимается до уровня пола бани. Если выбирается последний вариант, то от грунта, на всю высоту бетонной плиты, монтируется временная деревянная опалубка. В подготовленный армированный котлован заливается бетонный раствор марки не менее М200. После заливки и выравнивания поверхности фундамента, его оставляют до полного просыхания и набора прочности — этот период составляет не менее 28÷30 дней.
	Следующим шагом, на бетонную поверхность настилается два слоя гидроизоляционного материала — в этом случае применяется только рубероид. Сверху рубероида выкладывается кирпичный подиум, состоящий из одного или двух рядов кирпича.
	В результате должна получиться примерно такая конструкция, как представлена на иллюстрации. Далее можно переходить к изоляции торцов деревянных стен, то есть к защите их от воздействия высоких температур, до которых может нагреваться корпус печи вовремя эксплуатации.

Особенности установки печи

Установка печи может быть произведена по-разному, в зависимости от того, когда производится ее монтаж. Если фундамент обустраивается в готовом строении бани, то в стене вырезается проем согласно названным выше параметрам.

Монтажно-строительные работы

Немного полезных знаний, упрощающих работы по пожарной безопасности. Температура возгорания фосфорной головки спички +200°С, температура самовозгорания древесины в зависимости от ее влажности колеблется в пределах 350°С÷450°С. Для чего мы это напоминаем?

В бане всегда высокая влажность, не слишком бойтесь перегрева стен и самовоспламенения сруба или половых досок. Но и не пренебрегайте элементарными правилами противопожарной безопасности, все работы нужно выполнять с умом. Делать их нужно не спеша и очень внимательно.

Установка печи предварительная

Установка печи предварительная (вид сзади)

Особое внимание уделяем термозащите в стеновом проеме

Защищаем базальтовым картоном и керамотканью

Крепление листа минерита в проеме

Крепление листа минерита в проеме (вид сзади)

Под зольником печи необходимо оставить небольшое отверстие для приточки свежего воздуха в парилку

Выкладываем проем между парным помещением и помещением, где топится печь, кирпичом. Между кирпичной кладкой и металлическим тоннелем печи оставляем зазор около 3 см

Обрезаем лишний базальтовый картон и фольгу. Зазор наполняем базальтовой ватой. После того, как предбанник обошьется вагонкой, зазор закроется наличником

Начнем с выносной топки. Зазор между топкой и стеной лучше заложить красным кирпичом. Кирпич с обеих сторон можно оштукатурить или обшить листовым железом. Если выносная топка в помещении бани – прибейте на пол лист оцинкованного (или любого иного) железа размером примерно 40×40 см. Если желаете – можете подложить под него асбест, но мы не рекомендуем этого делать. Во-первых, асбест выделяет канцерогенные вещества и во всех развитых странах запрещен к употреблению. Во-вторых, и без асбеста (или иного изолирующего материала) вероятность возгорания пола под листом железа равна нулю.

Порядок установки металлической печи в бане своими руками

Снимаются все габаритные размеры отопительного прибора.
В помещении делаются замеры, и определяется оптимальное место расположения, согласно требованиям, изложенным выше.
Выполняется основание по выбранной заранее схеме (см. выше).
Выкладывается защитный экран.
На основание устанавливается агрегат.
Монтируется дымоход. Проводится сквозь кровлю, утепляется, подключатся к агрегату, устанавливается оголовок.
Делается противопожарная защита для потолка.
Устанавливается нагревательный бак (если он не является единым целым с отопителем).

Какой бы качественной ни была изоляция, последним штрихом рекомендуется разместить в доступном месте бани огнетушитель.

Установка металлической печи в бане
