Установка печи в бане с выносной топкой: устанавливаем печь своими руками

Чем печь в бане отличается от отопительной

Кроме назначения, печи для бань имеют свои конструктивные особенности. В отличие от отопительных, они работают не постоянно, а от случая к случаю. Их задача максимально быстро прогреть небольшое помещение помывочной, накопить достаточное количество тепла для образования пара и поддержания нужной температуры на протяжение одного – двух часов.

Важной особенностью является возможность обеспечивать разные режимы нагрева, что позволяет организовать в парной сухой перегретый пар финской парилки или традиционно русскую парную с клубами влажного насыщенного пара. Все это легко обеспечивает правильная установка металлической печи в деревянной бане

Устройство печи в бане с выносной топкой

При этом важна не столько “прожорливость” конструкции, сколько удобство ее использования и безопасность эксплуатации. Именно безопасность конструкции заставляет выносить топочную дверку печи в соседнее помещение. Кроме того, освобождается часть помещения для мытья. Да и дрова, которые традиционно служат топливом для таких печей, не будут впитывать много влаги.

Как установить каменку с наружной топкой?

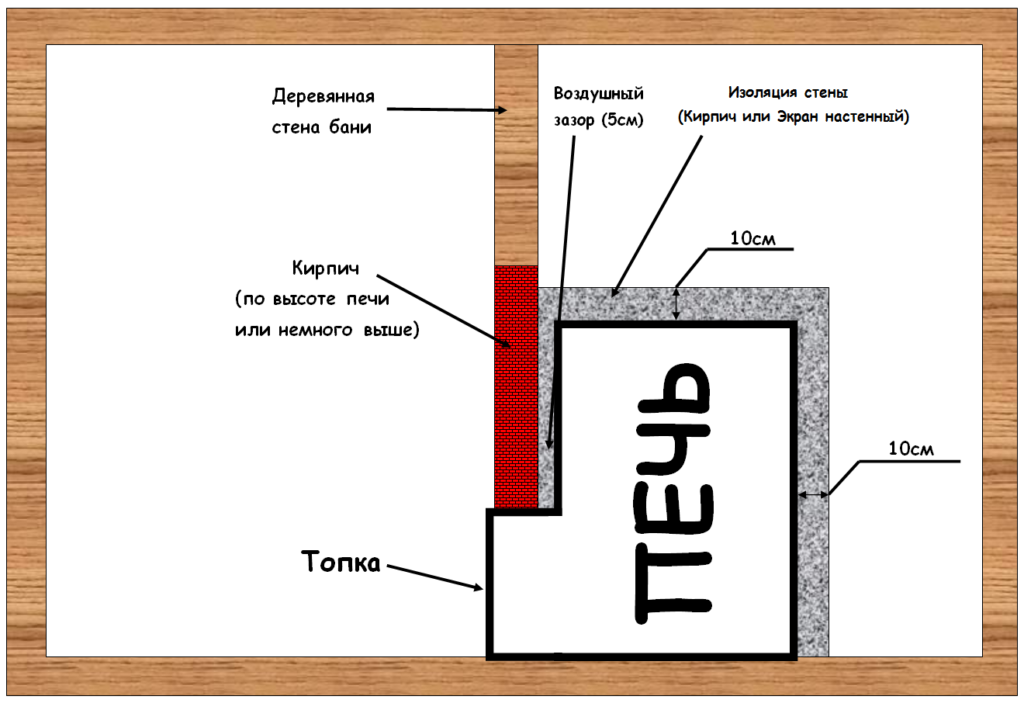

Защита стены при выведении топки в предбанник.

Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия

Монтируя печь из кирпича, важно соблюдать все установленные нормативы

Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.

Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.

Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.

Рекомендации по монтажу

Защита пола при установке печи.

Перед тем как сложить печь для бани, необходимо ознакомиться с правилами техники безопасности. Это позволит в дальнейшем избежать возникновения пожаров, вызванных неправильной установкой печей. Начальный этап монтажа требует подготовить все необходимые чертежи либо сделать их самостоятельно. Ниже приведены рекомендации, которые следует соблюдать, чтобы построить печь для бани, отвечающую всем требованиям безопасности эксплуатации топки:

• нельзя монтировать металлические либо кирпичные печи для бани непосредственно на деревянном полу, поскольку он должен быть защищен теплоизоляционным «пирогом» как в парной, так и перед топкой в предбаннике;
• труба каменки должна быть изолирована от горючих материалов кровли и перекрытия;
• нагретая поверхность кирпичной каменки от стены парной, выложенной из горючего материала, должна располагаться на расстоянии не меньше 32 см;
• металлическая каменка обычно находится от деревянной стены на расстоянии около 1 м;
• топка каменки должна быть расположена от противоположной стены предбанника на расстоянии не менее 1,5 м.

Перед тем как сделать печь, указанные выше значения иногда уменьшают. При этом необходимо позаботиться о специальных защитных экранах с целью безопасного расположения каменки в бане. Перед устройством печи пол покрывают базальтовым картоном, на который сверху необходимо настелить лист металла, выступающего за пределы корпуса каменки минимум на 5 см с каждой стороны. Металлический лист должен служить защитой пола от вылетающих искр из топки.

Устройство дымохода банной печи.

Труба каменки из кирпича для бани, сделанная своими руками, обычно изолируется от горючих материалов, с помощью которых обустроено помещение. Проекты кирпичных печей предусматривают подключение дымохода в последнюю очередь. Отверстие для дымохода необходимо сделать так, чтобы его стенки находились от балок перекрытия на расстоянии не меньше 25 см.

В отверстие вставляется защитный короб, который не должен выступать в парную. К нижней части короба крепят влагостойкий гипсокартон с отверстием под трубу. После устройства дымохода ящик заполняется минеральной ватой. Если печь для бани из кирпича планируется оборудовать железным дымоходом, то можно воспользоваться тем же стальным коробом с изоляцией. Смонтированный на баню из кирпича дымоход должен возвышаться над кровлей не менее, чем на 80 см.

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

Металлическая печь для бани и сауны.

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

Конструкция простая:

• топка с закладкой дров;
• зольник с поддувалом и колосниковой решеткой;
• отделение для укладки камней;
• дымоход.

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

Кирпичная печь для сауны и бани.

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Установка в баню печи с выносной топкой

Чтобы она прослужила долго и вы смогли гордиться собственноручно установленным агрегатом и его идеальным функционированием, потребуется изучить информацию о том, как устанавливать печь в бане. Первейшее правило монтажа печи с топкой — необходимо подготовить правильный фундамент. Как упоминалось выше, металлические печки весят немного, но тем не менее некоторые работы выполнить просто необходимо.

Фундамент

Правильно залитый фундамент — это залог того, что печка будет полноценно функционировать долгие годы и не станет причиной возникновения опасных ситуаций. Есть несколько правил, следуя которым вы сможете собственноручно смонтировать фундамент:

• в месте, где по проекту бани вы будете устанавливать печку, вырывается яма по ширине на 10–15 сантиметров шире с каждой стороны, чем металлическая печка, глубина ямы — полметра;
• дно ямы следует утрамбовать и засыпать небольшим слоем смеси из щебня и песка;
• на щебень с песком укладывается сложенная вдвое полиэтиленовая плёнка, она необходима для качественной гидроизоляции;
• из дорожной сетки вырезается каркас, шириной на 5 сантиметров меньше, чем ширина и длина ямы;
• с помощью сварки или вязальной проволоки присоединяем деталь к упёртым в пол кускам арматуры;
• яма заливается бетоном до подсыпки, поверхность выравнивается при помощи виброрейки;
• обязательно горизонтальность следует проверить уровнем;
• чтобы фундамент получился правильным, не следует торопиться — дождитесь полного затвердения плиты;
• после того как бетон застыл, на него укладывается рубероид, сложенный дважды;
• шамотными кирпичами в два слоя выкладывается основа под металлическую печь.

Как правило, готовый фундамент получается высотой вровень с полом. Но при желании его можно сделать выше сантиметров на 10 – это может улучшить эстетические и практические качества при использовании печи.

Установка металлической печи на фундамент

Перед тем как приступить к монтажу самой металлической печи, следует убедиться в том, что кирпичная кладка не только как следует схватилась, но и застыла. Несколько совсем несложных правил установки печи в баню помогут сделать процедуру монтажа максимально понятной и простой:

• печь устанавливается на подготовленный фундамент согласно предварительному плану;
• в стену монтируется переходник (сэндвич-труба), к нему должны быть предварительно приварены пластины, защищающие стены от высоких температур вблизи с дымоходом;
• к переходнику приваривается одна часть дымоходной трубы (которая будет находиться внутри помещения), а к ней приваривается вторая часть дымохода — уличная, сверху трубу следует накрыть специальной насадкой, защищающей от попадания внутрь осадков.

Безопасность

Металлическая печка в бане, тем более — в бане деревянной, является источником повышенной опасности возникновения пожара

Именно поэтому следует уделить особенное внимание теплоизоляции вокруг самой печки и её частей. Чтобы избежать получения ожогов, печку с выносной топкой следует обложить стенами с трёх сторон

Делать стенки желательно из огнеупорных кирпичей, также для этой цели подойдут облицовочные кирпичи.

Установка своими руками

Чтобы самостоятельно произвести установку кирпичной печи для бани с топкой из предбанника, следует выполнить следующие подготовительные работы:

• место для монтажа печи лучше продумать на этапе строительства помещения;
• перед началом работ обустраивается фундамент под печь. Для этого вырывается котлован. Дно его засыпается щебнем, затем песком и покрывается гидроизоляционным материалом. Укрепляется фундамент кусками арматуры и заливается бетоном;
• укладывается кирпичами площадка под печь;

• в районе дверцы топки на полу крепится металлический лист;
• конструкция печи, проходящая через проем в деревянной стене, обкладывается кирпичной кладкой;
• перед укладкой печи кирпичи погружают в воду, чтобы поры материала заполнились влагой;
• между металлом печи и кирпичом прокладывается изоляционный материал.

После подготовительных работ следует приступить непосредственно к возведению печи:

• Первым этапом выкладывается кирпичом сама печь. Кирпич, которым выкладываются стены дома, не подойдет. Для банной печи нужен тот, что обладает повышенной жаростойкостью. Он должен быть обязательно идеальной формы, без трещин и сколов.
• Сначала каждый ряд выкладывается без использования раствора. Это делается, чтобы подобрать идеальные по форме и размеру кирпичи. Кладка любого из рядов начинается с углового кирпича.
• Первый ряд выкладывается от углов по периметру. Сначала наносится раствор, потом укладывается ряд заранее подобранных кирпичей. Перед укладкой каждый кирпич окунается в воду на 20 секунд. Толщина шва должна быть не больше 5 мм.

• Второй ряд выкладывается со смещением. Швы второго ряда должны быть посередине первого. Аналогично выкладываются следующие ряды.
• На уровне четвертого ряда устанавливается поддувальная дверца. Ее нужно зафиксировать оцинкованной проволокой. Со стороны парной печь обкладывается каменным экраном для защиты от ожогов.
• Вторым этапом устанавливается топочная дверца. Она фиксируется скрученной в несколько раз оцинкованной проволокой.
• Далее, сооружается камера для камней. Размер рассчитывается исходя из количества камней. В завершение ее отделывают стальными листами.
• После возведения печи нужной высоты, сверху кладется стальной лист, на котором предварительно прорезано отверстие.

Немного о теоретической теплотехнике

Топка для бани на дровах, а точнее для банной печи — это технологический узел, в котором происходит сжигание древесного топлива, с целью получения разогретых топочных и дымовых газов, которые, передавая свою энергию окружающему пространству будут производить обогрев помещения бани и его отдельных функциональных зон до необходимой температуры. Камера сгорания топки может иметь различный размер и форму, которая и предопределяет ее теплотехнические свойства и качества. Топка для бани имеет ряд определяющих показателей, которые принципиальны, а именно:

• Объем, то есть внутреннее пространство, которое можно без ущерба для процесса горения заполнить топливом;
• Тепловая мощность — которая и предопределяется объемом камеры сгорания и количеством топлива определенной теплотворной способности, которое можно сжечь, в заданный промежуток времени;
• Состав продуктов сгорания, то есть объемное или процентное соотношение в исходящих газах продуктов механического и химического недожога, доля вредных и паразитных веществ, которые определяют коэффициент полезного действия данной отопительной системы.

Устройство топки

Классическая камера сгорания банной печи состоит из следующих базовых элементов:

1. Фронта — передней части топочного пространства, в котором расположена загрузочная дверца.
2. Задней стенки, в которой, в зависимости от конструкции печи может располагаться выходное окно для отвода дымовых газов.
3. Свода топки или потолка, в котором так же может находиться выходное окно.
4. Подошва — нижняя горизонтальная часть замкнутого топочного объема.

Большинство банных печей работает по принципу, так называемой слоевой топки, при котором сгорание топлива происходит на колосниковой решетке. Окисление углерода происходит в струе естественно циркулирующего атмосферного воздуха, который и проходит сквозь решетку в направлении снизу — вверх, омывая слой топлива в его полном объеме.

Помимо всего прочего топки слоевого типа могут быть открытыми и закрытыми. Открытая топка — это своеобразный прообраз банных печей — очаг, при помощи которого отапливались бани по черному. Закрытая топка — это классическая топка, известная нам по печам современных конструкций. Куда более принципиальное отношение в реализации обогрева бани в сегодняшних реалиях, имеет различие в расположении топки. Она может быть внутренней, расположенной непосредственно внутри обмуровки печи и выносной, когда посредством тоннельного хода закладку топлива можно производить из соседнего помещения или вообще с улицы.

Как устанавливают каменку

Итак, давайте посмотрим, как установить в бане печь с наружной топкой. Поскольку чаще всего металлические конструкции этого типа весят меньше 700 кг, их допускается устанавливать без фундамента. Но, разумеется, только в том случае, если пол в бане залит из бетона либо сбит из досок на очень надежных лагах.

Производится установка печи таким образом, чтобы расстояние от нее до перегородки соответствовало нормативам. Ее телескопический канал выдвигается на необходимую длину. Топку можно вывести на одном уровне с поверхностью стены предбанника либо оставить немного заглубленной в проеме. Последний вариант считается предпочтительным. При таком расположении топки о ее дверку невозможно обжечься.

Кладку в проеме выполняют обычным образом. Между кирпичом и материалом перегородки следует оставить несколько сантиметров свободного пространства. Закладывают этот зазор обычно базальтовой ватой, картоном или асбестом. Можно использовать и монтажную пену. Оставляют небольшой промежуток и между металлом канала и кирпичом. В качестве изолятора в этом случае лучше всего использовать асбестовый шнур.

Над каналом установку кирпичей выполняют на стальном уголке. При желании самый верхний их ряд можно выдвинуть немного вперед. В этом случае в предбаннике получится небольшая удобная каминная полочка.

Монтажно-строительные работы

Прежде чем установить дровяную печь для бани с выносной топкой, вы должны подумать над тем, чем будете закладывать пространство между стеной и топкой. Лучше для этого использовать красный кирпич, который с обеих сторон штукатурится или обшивается листовым железом. Если топка находится в помещении бани, то на пол укладывается лист оцинковки или другого железа. Его размер должен составить 40 x 40 см. При желании под него подкладывается асбест. Но некоторые специалисты не рекомендуют делать этого, ведь асбест выделяет канцерогенные вещества, поэтому во многих странах даже запрещён к употреблению. Кроме того, без асбеста вероятность возгорания пола равна нулю.

Расчет и размеры

Перед началом отделочных работ нужно разметить расположение портала, придумать какой формы он будет, где будут закреплены отдельные элементы. Чтобы высчитать количество кирпича, нужно знать размер портала для печи в баню. Порядок вычисления:

1. Высчитать площадь кладки.
2. К получившемуся значению прибавить 2 ряда кирпичей, которые будут основанием.
3. Разделить общую площадь кладки на площадь сторон одного кирпича.
4. Прибавить 10% от получившегося значения к рассчитанной площади.

Зависимо от размера печи, пожеланий хозяина, порталы могут быть вертикальными или горизонтальными.

Вертикальный портал

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане — это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать — это защитить ее основание. При этом не имеет значения — на фундамент вы ее ставите или прямо на деревянный пол — в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.

Схема основания под массивную печь (см. подробнее про фундаменты печей).

Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).

Еще один универсальный момент противопожарной защиты — это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно — это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.

Остаются стены

Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:

• по виду топливу: дровяные, газовые, электрические;
• по типу конструкции;
• по размеру;
• по стоимости, востребованы недорогие;
• походные;
• с открытой или закрытой каменкой;
• для бани и сауны.

Обзор самых популярных моделей

Печь-каменка Steam Master Tunnel WT от финской компании Narvi обладает выносной топкой, оборудованной стеклянной дверцей в декоративной рамке. Ценители качественного пара отдадут должное такой банной печи, способной справиться с парилкой объемом до 25 куб. м.

Отличающийся особой мягкостью нагретый влажный воздух создается в помещении благодаря эффективному воздухообмену и уникальной конструкции крышки, оснащенной тепловым колпаком. При нагревании каменки верхний элемент закрывается, в результате чего тепло содержится в отсеке для камней и не высушивает влажный воздух помещения. Чтобы подготовить парилку к использованию, печь нужно на протяжении полутора часов хорошенько протопить.

При производстве каменки Steam Master используется эмалированная и особо прочная сталь. Первый вид материала нужен для изготовления наружного кожуха, второй – для свода топки и патрубков. Идеальность установки агрегата обеспечивается за счет оснащения каменки регулируемыми ножками. Размеры такой печи с топкой из предбанника составляют 1000х470х520 мм, а вес – 220 кг. Агрегат оценивается в 70 тыс. рублей.

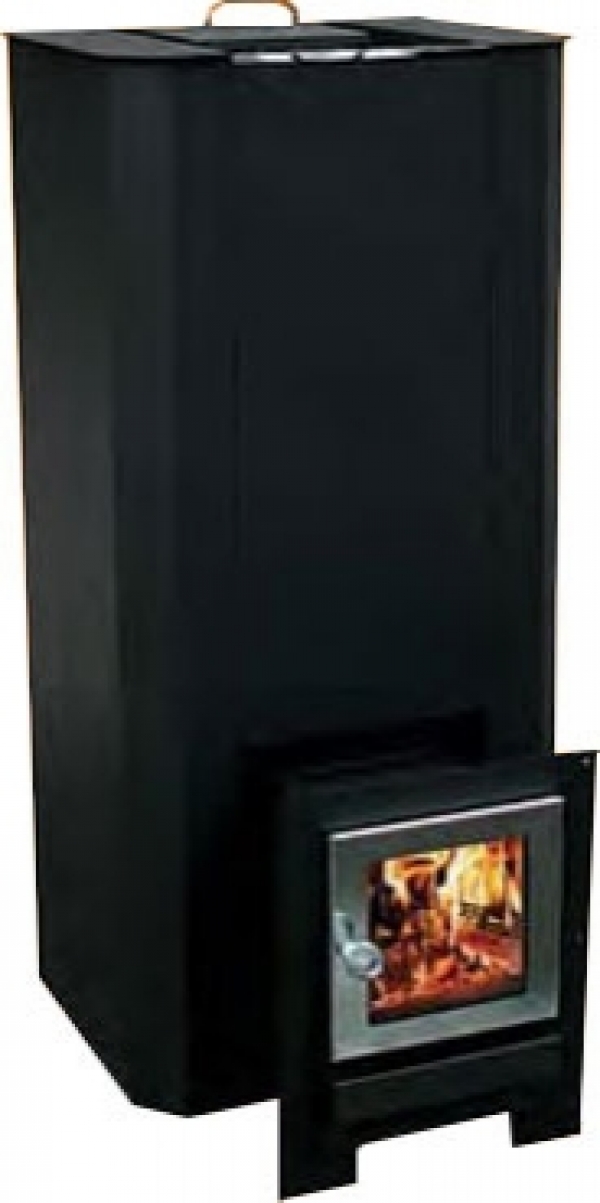

Модель Fero JK от компании Kastor (Финляндия) – это дровяная печь с выносной топкой, которая используется для обогрева саун и бань объемом 12-22 куб. м. Инновационный кумулятивный агрегат с керамической топкой и изолированным кожухом способен разогреться буквально за полтора часа с помощью сухих колотых дров. За счет отделки внутренних стенок вермикулитом, обладающим повышенной жаростойкостью (до 1300 градусов), печь может нагреваться до максимальной температуры. При этом камни успеют раскалиться докрасна и обеспечат отличную температуру парения на долгие часы. Каменку такого вида наполняют жаростойким природным или искусственным керамическим (марки KERKES) камнем. Габариты устройства – 570х1225х510 мм, вес булыжников составляет 75 кг. Стоимость агрегата – 125 тыс. рублей.

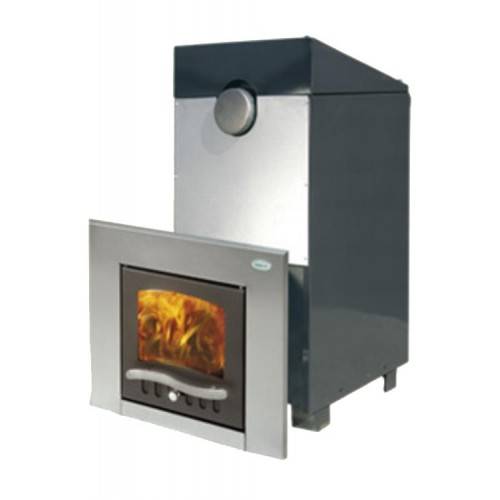

Печь Helo 20 KL SL, работающая на дровах, способна создавать пар и отдавать тепло помещениям, объем которых составляет 8-20 куб. м. Надежность конструкции и длительность срока эксплуатации каменки обеспечиваются использованием при ее изготовлении нержавеющей стали толщиной 8 мм. Экономичность расхода топлива (дров) возможна за счет высокоэффективной системы теплообмена X-tra, обеспечивающей быстрый и качественный нагрев бани.

Существует возможность подключения дымохода к задней или боковой панели каменки, что очень удобно при выборе места монтажа устройства. Оснащение печи самоочищающейся системой способствует минимальному образованию нагара на стенках конструкции. Дровяная каменка, обладающая тепловой мощностью 20 кВт и габаритами 410х730х520 мм, весит около 50 кг. Масса камней отдельно составляет 40 кг. Стоимость агрегата равняется 24 тыс. рублей.

О том, как установить печь с топкой из предбанника, читайте далее в статье.

Выбор материалов и инструментов

Инструменты для создания портала подбираются под каждый материал индивидуально. Это обычные плотницкие приспособления для разрезания и обработки дерева, камня и гипсокартона: болгарка, шуруповерт, мастерки, молоток и другие.

Наиболее распространенным является кирпичный портал для банной печи. Он выглядит красиво и сдержанно, всегда вписывается в интерьер бани. Если вы любите классику или минимализм – это отличный вариант.

Можно использовать красный кирпич при строительстве портала для банной печи . Он более теплоустойчивый, чем другие виды. Возможно также использование силикатного и керамического кирпичей.

Такой предмет выполняет еще и защитную функцию. Ведь нагретая металлическая печь может обжечь даже на расстоянии. А если пространство в бане небольшое, это становит угрозу для людей. Для личной безопасности такая рамка будет необходима.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала. Такие защитные экраны для банных печей достаточно важны, ими не следует пренебрегать.
2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

Подготовка основания

Печь должна быть установлена на ровное, прочное основание, выполненное из негорючего материала. Для железных печей с массой менее 500 кг подойдет обычная армированная стяжка, а если вес более полутоны, то необходимо обустройство полноценного фундамента. Если пол в бане бетонный, то можно обойтись без заливки стяжки: достаточно подложить под топку толстый лист железа или керамогранитную плиту.

Этапы обустройства фундамента:

1. Деревянный настил пола демонтируется на размер фундамента (габариты топки плюс по 50 см с каждой стороны).
2. Выкапывается котлован глубиной 50 см.
3. На дно засыпается и утрамбовывается песчано-гравийная подушка слоем 15 см.
4. Укладывается двойной слой гидроизоляции (рубероид или аналогичный материал).
5. Затем устанавливается деревянная опалубка, заливается бетон. Для утрамбовки бетона, опалубка простукивается молотком до образования на поверхности цементной жижи, которая разравнивается правилом.
6. После схватывания бетона (через 4–6 часов), он накрывается еще одним слоем гидроизоляции, после чего выкладывается несколько рядов кирпича, для поднятия основания до необходимого уровня (на 10 см выше чистового напольного покрытия).

Установка печи с топкой из предбанника производится после того, как бетон полностью высохнет – через 2–4 дня. В это время подготавливают проем в стене.

Обустройство основания под металлическую печь

Когда производится монтаж банной печи с выносной топкой, ей потребуется прочное и надежное основание. Отдельный фундамент нужно делать, когда вес всей конструкции не превышает 700 килограммов. Основанием служит цементная стяжка толщиной 20 сантиметров или покрытие на пол из жароустойчивого керамогранита.

Чугунная печная конструкция, массивный кирпичный экран и дымоход оказывают существенную нагрузку на напольное покрытие, поэтому и необходимо строить отдельное основание, которое не может соприкасаться с фундаментом несущих конструкций здания. Оно должно превышать параметры агрегата на 20 сантиметров со всех его сторон.

Проход топочной дверцы

Вынесенная топка для банной печи — идеальный вариант. При горении из парилки не крадется кислород и теплый воздух, нет древесной пыли и мусора, больше свободного пространства. Такая установка представляет наибольшую сложность для самостоятельного выполнения.

Существует мнение, что баня строится вокруг печи, по крайне мере настоятельно рекомендуется устраивать перегородку между предбанником и парной только после окончательной установки каменки. Примечательно, что до строительства этой стены уже должен быть выложен теплоотражающий экран на высоту печки.

С отступом в 50 см от стенок горловины топки устанавливаются вертикально два бруса 100х60 см, они плотно примыкают к обкладке печи. Брусья выравниваются в плоскости перегородки и закрепляются посредством стальных уголков к полу и потолку. От этих балок в обе стороны устраивается каркасная стена со слоем утеплителя 100 мм, деревянная вагонка нашивается по горизонтальной обрешетке из 20 мм планок.

Пространство между брусьями закладывается пустотелым глиняным кирпичом, горловину топки нужно аккуратно обложить с обеих сторон. Связующее для кладки — смесь цемента, песка и шамотной глины в соотношении 1:2:5. Смесь глины с песком замачивается на сутки, цемент добавляется непосредственно перед использованием. Учтите, что обе стороны стены будут видны, поэтому кладку рекомендуется выполнять по стальным пруткам 10 мм толщины, а доборы аккуратно подрезать болгаркой.

Требования пожарной безопасности

Принимая решение, где будет стоять конструкция, важно учитывать:

• расстояние от печи до стен постройки;
• размещение воздуховодов;
• каким материалом защитить стены от нагревания, возгорания.

Согласно СП 60.13330.2016 расстояние между металлической печкой, котлом и негорючей стеной (предел огнестойкости от 60 минут) составляет от 38 см.

Но на деле, даже если бани выложены из негорючего кирпича, пенобетонных блоков, их чаще всего отделывают горючей деревянной вагонкой.

При строительстве бани из бревен, бруса стоит соблюдать ряд рекомендаций:

1. От перегородки, стенки без каких-либо защитных экранов до горячих поверхностей печи должно быть минимум полметра.
2. Стена от пола до уровня 25 см над топочной дверцей, через которую будет выводиться топливный канал, возводится из негорючего сырья. Минимальная толщина стены ‒ 12,5 см.
3. Расстояние от негорючего потолка в парной до верхней части печи ‒ от 80 см.
4. При отсутствии на потолке огнеупорной защиты дистанция от него до печи должна быть от 1,2 м.
5. Удаленность от дверцы топки до противоположной стены помещения ‒ от 1,25 м.
6. Между стенкой и передней частью печи с выносной топкой нужно оставить 3 см.

Фото: слева – вид сбоку, справа – сверху.

Как устанавливается кирпичная печь для бани с топкой из предбанника своими руками?

Кирпичная печь для бани с топкой из предбанника позволяет отделить одно помещение от другого, оставляя возможность обогревать каждое из них одновременно. Среди моделей печей, предлагаемых производителями, конструкции с выносной топкой являются наиболее популярными. От выбора той или иной модели печи будет зависеть уровень комфорта и качество микроклимата в банном помещении. Основное отличие банных печей с выносной топкой заключается в ее расположении в смежном с парилкой помещении, из которого можно подбрасывать в печь дрова.

Если топочная дверца металлической конструкции банной печи выходит за пределы парилки, то данная модель будет обладать не меньшим количеством преимуществ, чем обычная. Отапливать ей можно не только комнату отдыха или тамбур, но и другие, смежные с предбанником, помещения. В результате топка печи возможна даже с улицы при правильном и точном монтаже. Обычная банная печь-каменка устанавливается значительно проще. Сложности монтажа модели с наружной топкой своими руками окупятся удобством применения печки с выносной топкой.

Преимущества моделей с наружной топкой

Конечно же, установка обычной каменки — процедура гораздо более простая, чем монтаж печки с выносной топкой. Однако все сложности сборки такой модели в бане своими руками с лихвой перекрываются удобствами ее использования. К преимуществам печей с наружной топкой можно отнести:

• Возможность одновременного обогрева парилки и предбанника. Конструкции этого типа устанавливают обычно у перегородки, разделяющей эти два помещения. В особенности подобное расположение печи может быть удобным в бане, используемой в том числе и в холодное время года.
• Отсутствие особой необходимости в обустройстве вентиляции в парной. Поскольку топка у такой печи выносится в предбанник, воздух в этом помещении выгорает гораздо меньше. В любом случае пар в парилке будет оставаться «легким».
• Сохранение чистоты в парилке. Дрова в этом случае хранятся в предбаннике. Там же производится их закладка в топку. А поэтому на полу в парилке не будет оставаться никакого мусора. Смести же золу и щепки в сухом предбаннике при уборке особого труда не составит.

Наглядные примеры оптимального расположения печи в бане

Устанавливают печь с учетом расположения следующих элементов:

• бака для горячей воды;
• внешнего теплообменника;
• трубопровода для выносного бака;
• навесной сетки-каменки.

Любой из этих элементов должен оставаться в свободном доступе, чтобы при необходимости можно было без проблем провести демонтаж или ремонт.

Важный момент ‒ выбор места вывода дымоходной трубы через крышу. Лучше всего, когда она соединяется с печкой прямо, а колена и повороты отсутствуют. Так весь дым будет выходить сразу вверх, а сажа и гарь меньше накапливаться на стенках труб.

На фото выше пример установки печного агрегата в бане из свежего сруба с выносом топки в предбанник. Расстояние от металлической поверхности до стен ‒ 0,5 м с любой стороны. Показатель можно уменьшить, если стены изолировать огнеупорными материалами. Отлично подойдут:

• базальтовый картон;
• асбокартон;
• керамическая плитка;
• красный кирпич;
• минерит (в листах).

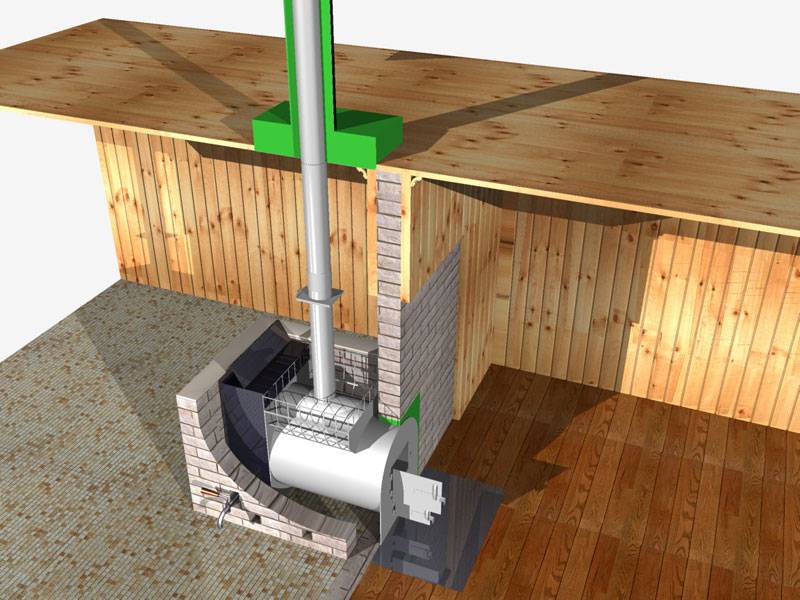

1. Печь «КОСТЕР». 2. Бак для воды 3. Переходник на сэндвич. 4. Дымоход-сэндвич 5. Базальтовая вата. 6. Потолочная разделка, заполненная негорючим материалом. 7. Кровельный проходной узел (Master-flash). 8. Оголовок-зонтик. 9. Стальной лист по огнеупорному материалу. 10. Кирпич (или конвектор проходной). 11. Чистовой пол. 12. Глиняная стяжка. 13. Кирпичная площадка. 14. Стальной лист или керамическая плитка. 15. Предтопочный лист 500х700 мм.

При покупке заводской печи стоит учитывать, с какой стороны будет открываться дверца топливника. В открытом виде она не должна быть преградой для загрузки дров или причиной неудобств при проведении банных процедур.

Лучше всего, когда у модели предусмотрена возможность перевешивать дверку на любую сторону.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

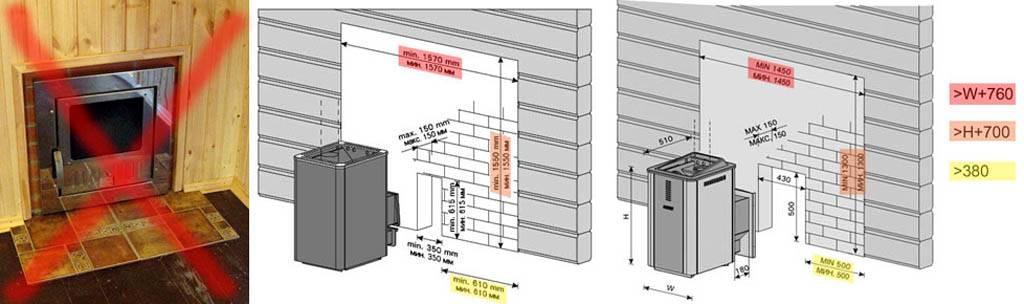

1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала.
2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

В продаже имеются модели печных конструкций с выносной топкой, которые не нужно обкладывать кирпичами. В комплекте к ним идут металлические экраны, защищающие стены и пол.
