Монтаж твердотопливного котла своими руками: важные аспекты и советы

Принцип работы котла продолжительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел продолжительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Устройство системы отопления ленинградка: монтаж своими руками

До начала работ должна быть закончена штукатурка, установлены оконные блоки и подоконные доски. В фундаменте и стенах подготавливаются отверстия, борозды и ниши под прокладку трубопроводов. На строительные конструкции крепятся закладные детали.

Разметка

Точки крепления труб размечаются с учетом проектных уклонов. Максимальное расстояния между крепежом принимается в зависимости от материала и диаметра условного прохода. Для стальных Æ25 мм — 3,5 м, Æ32мм — 4 м, Æ40 — 4,5 м.

Для металлополимерных труб, которые отличаются гибкостью, важно устойчивое положение в пространстве. Наибольшее расстояние при горизонтальной прокладке составляет 1 м, а при горизонтальной 2,4 м для любых сечений

Прокладка труб

Трубы фиксируются на расстоянии 35-55 мм от поверхности строительных конструкций, а стояки — не ближе 100-200 мм от оконного проема. Крепления полимерных труб должны быть скользящими, чтобы исключить температурные деформации. Они монтируются в местах поворотов и ответвлений. Распределительные коллекторы и запорно-регулирующую арматуру нужно устанавливать на отдельные неподвижные крепления, чтобы при эксплуатации не было передачи усилий на трубопровод.

Соединения выполняются:

  • стальных труб — сваркой, на резьбе, на пресс-соединениях, на гайках и фланцах;
  • металлополимерных и полиэтиленовых — прессованием с обжимной гайкой;
  • переходы с металла на полимер — с помощью подвижных муфт-американок.

Трубы ПЭ можно гнуть как в холодном, так и горячем состоянии. В первом случае наименьший радиус изгиба должен быть не менее 5 наружных диаметров, во втором — не менее 2,5.

Фиксируются трубопроводы хомутами, скобами и т.д. Не допускается механическое повреждение труб крепежными изделиями.

Установка радиаторов

Чтобы обеспечить правильную работу отопления, приборы рекомендуется располагать:

  • не менее, чем на высоте 60 мм от пола;
  • 50 мм от подоконной доски;
  • 25 мм от поверхности стен.

Радиаторы должны устанавливаться строго горизонтально. Они крепятся с помощью кронштейнов, крюков, планок или подставок из расчета:

  • для легких конструкций — на 8 секций 2 вверху, 1 снизу и дополнительно по 2 на каждые 5-6 секций;
  • для чугунных — 1 крюк на 1 кв.м греющей поверхности, но не менее 3 на один радиатор.
  • подставки — 2 на 10 секций, 3 на большее количество.

Крепеж должен соответствовать нагрузкам и техническим стандартам. Монтаж производится с применением дюбелей. В кирпичных стенах отверстия заделываются цементным раствором, деревянные пробки использовать не допускается.

Испытания

После окончания монтажа системы отопления проводится опрессовка. Она заключается в том, что давление поднимается на 25-80% выше рабочего с помощью специальных приборов.

Для проведения испытаний применяются 2 технологии опрессовки:

  • гидравлическая;
  • воздушная.

В первом случае система заполняется водой и выдерживается в течение 3 часов, причем первые 2 часа под рабочим давлением, а последний третий — с превышением на 30%. Обнаруженные протечки устраняются на месте.

При воздушной опрессовке в трубопровод закачивается воздух, а дефекты системы определяются по изменениям в показаниях манометра. Давление не должно превышать нормативного более чем на 40-50%.

Базовая схема обвязки твердотопливного котла

На заметку: для традиционных котлов количество загрузок может доходить до раз за сутки.

Вентиляция помещения котельной Для нормальной работы котла помещение котельной должно иметь систему вентиляции, не только вытяжной, но и приточной. И еще один нюанс, касающейся медных труб.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Применение первично-вторичной системы позволит: создать необходимый микроклимат в доме при минимальных затратах и максимальном использовании оборудования; наиболее эффективно использовать нагревательную систему; избежать прохождения воды через неработающие агрегаты то есть повысить экономичность работы системы в целом ; быстро и просто выполнять работы по ремонту элементов системы. Видео: Подключение твердотопливного котла своими руками Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Режимы работы аппарата задаются в программным способом и могут быть выбраны самостоятельно.

См. также: Наружный силовой кабель

Это важный момент. Оттуда при помощи насоса она через датчик, термостат и обратный клапан возвращается назад для повторного нагрева. Для управления каскадом котлов и достижения экономичного расхода топлива необходимо использовать специальную автоматику.

На втором: три спальни. Чтобы аппараты не мешали работе друг друга, на выходах подачи монтируют обратные клапаны.

Схемы обвязки

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан. Речь идет о группе безопасности и смесительном узле. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие. После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата. Электрокотел с твердотопливным котлом: упрощённая схема Как обычно, начнём с общей схемы, чтобы дать общее же представление: В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.

Все правильно, но не все так просто, как может показаться на первый взгляд. При использовании более мощных котлов от 30 кВт и выше вентиляционные отверстия должны иметь сечение не меньше 20х20 см и не меньше половины сечения дымохода. Это первое. Подключение котла к отопительной системе с буферной ёмкостью двойного назначения Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

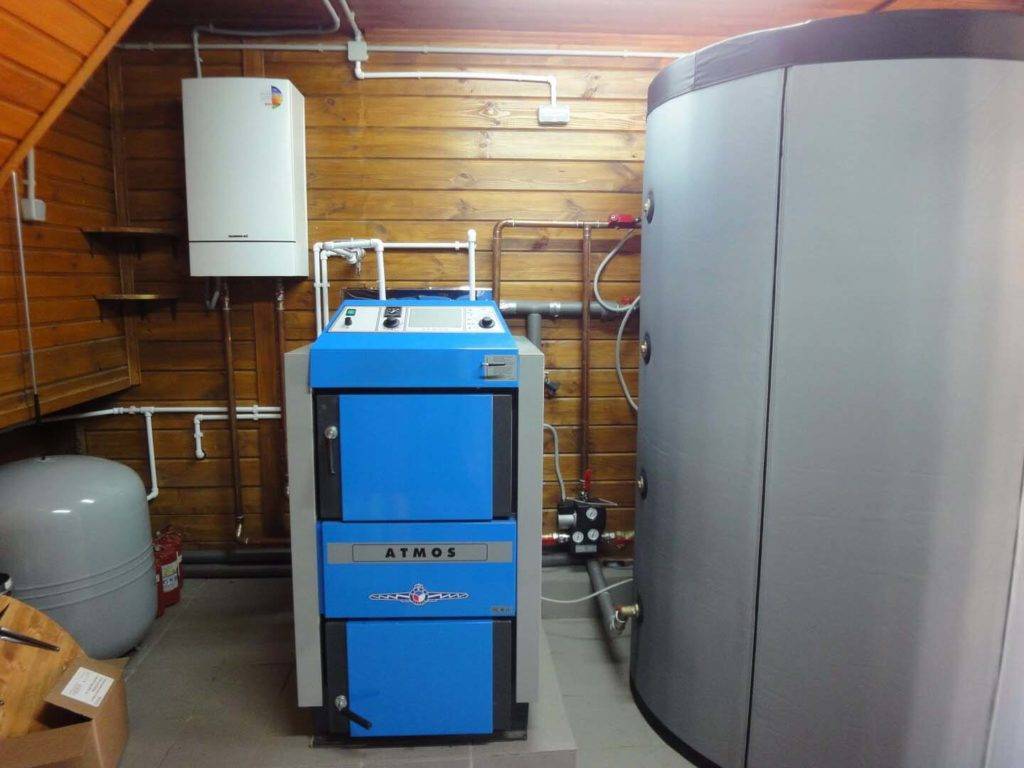

Схемы котельных с теплоаккумулятором

Последовательность монтажа твёрдотопливного котла

Соблюдать установку твердотопливного котла своими руками не очень сложно:

  • определяется место размещения котла, лучше, если это будет хорошо проветриваемый коридор;
  • подготавливается помещение;
  • обустраивается проточно-вытяжная вентиляция;
  • монтируется сам котёл;
  • проводится дымоход;

После всех этих манипуляций котёл подключается к системе отопления и производится пробный пуск оборудования.

У этих устройств есть ряд несомненных преимуществ:

  • выбор моделей многообразен;
  • стоимость топлива относительно невысока;
  • работают такие котлы автономно, без потребления электроэнергии.

Для газового котла нужны дополнительные вложения за проведение газа, установка твердотопливного котла этого не требует. Правда, в автоматическом режиме он работать не может, поскольку периодически требуется закладка топлива. Без присутствия человека его заложить нельзя, это – определённый недостаток таких систем отопления.

Способы подключения

Довольно распространенным способом является подключение водонагревателя в систему по закрытой схеме.

Корпус твердотопливных котлов не оборудован расширительным бачком, циркуляционным насосом и прочими элементами, обеспечивающими безопасность его эксплуатации. Поэтому все это оборудование должно быть обязательно включено в обвязку котла со стороны теплового контура.

При врезке прибора в систему надо помнить, что расширение теплоносителя в этих агрегатах часто принимает неконтролируемый характер.

Поэтому монтаж твердотопливного котла лучше вести по открытой схеме, когда излишки воды при перегреве просто выльются через трубку расширительного бачка. В обратном случае повышенное давление в трубах может привести к их разрыву.

Со смесительным узлом

Второй способ подключения предполагает наличие смесительного узла. Согласно инструкции теплоноситель при входе в котел должен иметь температуру нагрева минимум 60 градусов для того, чтобы избежать больших тепловых перепадов. Нарушение этого пункта уменьшит срок службы агрегата и приведет к излишнему его загрязнению.

Чтобы избежать таких неожиданностей, к обвязке нагревателя надо подключить смесительный узел, который будет по необходимости подавать горячую воду из трубопровода и перемешивать ее с холодной водой из системы.

Третий способ – это схема подключения к обвязке котла буферной емкости для регулирования температуры воды. Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления.

Порядок монтажа

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Группа безопасности

Функции приборов контроля и безопасности:

  • защита трубопровода от разгерметизации вследствие резкого повышения давления;
  • защита от перегрева самого котла;
  • регулировка температурного режима;
  • предотвращение образования конденсата. Обычно это случается из-за слишком большой температурной вилки между подачей и обраткой. Оптимальная дельта температур – 20 градусов.

В эту группу приборов входят:

  • предохранительный клапан для сброса избыточного давления/излишков теплоносителя;
  • контрольный манометр;
  • воздухоотводчик;
  • аварийный теплообменник;
  • регулировочная арматура, в т.ч. термостатические клапаны.

Группа безопасности

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

  • выборе дымохода;
  • сварке труб «рубашки»;
  • резьбовом соединении;
  • расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции. При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

  • увеличить рабочую температуру до 75 или более градусов;
  • почистить внутренние стенки камеры;
  • поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Монтаж котла – этапы работ

С чего начать, как установить твердотопливный котел. чтобы соблюсти все нормы и правила? Давайте смотреть вместе.

Предварительная топка

Во-первых, после того, как вы привезли теплогенератор из сервисного центра или магазина, нужно сделать контрольную протопку на улице. Котловое оборудование в конце цикла производства покрывают краской, маслом и прочими консервантами. При топке все эти вещества выдают такой запах и чад, что впору задохнуться. А потому первая топка — всегда на улице.

Достаточно установить один или два сегмента трубы на дымовой патрубок, чтобы появилась небольшая тяга. Ее хватит, чтобы произвести процедуру предварительной топки.

Место для установки котла

Далее, у вас должно быть готово место, куда будет производиться установка твердотопливного котла. Естественно, что установка котлов на твердом топливе запрещается в неприспособленные для этого помещения. Нельзя поставить котел на кухне или в прихожей. И хотя такое требование есть, наши сограждане умудряются его регулярно нарушать.

Приходилось видеть ТТ котлы, установленные в коридорах, кухнях и даже просто под деревянной лестницей на второй этаж. После такого становится немного жаль, что установка котлов на твердом топливе не регламентируется также жестко, как установка газовых котлов.

Требования к месту установки ТТ котла такие же, как и при установке камина или печи. Те же нормы по расстояниям до ограждающих конструкций из горючих материалов и по их защите.

Подключение к дымоходу

Подключение котла на твердом топливе к дымоходу производится по той же схеме, что и обычной дровяной печи или камина.

С той лишь разницей, что если вы используете в качестве топлива уголь, то отступать от требований производителя или заменять какие-либо детали дымохода на менее жаростойкие нельзя.

То же самое касается и деталей котла, особенно, колосников и защиты труб в трубчатых теплообменниках.

Подключение котла на твердом топливе к дымоходу показано на схеме:

Один момент. Если вы ставите котел длительного горения, то будьте готовы к довольно большому количеству конденсата в дымоходе. Для его удаления стоит предусмотреть сливной кран в тройнике с выводом сразу в канализацию.

Хранение запаса топлива

Этот вопрос тоже имеет свои особенности. Например, установка твердотопливного котла на пеллетах, потребует места для бункера, который может располагаться как рядом с теплогенератором, так и поверх него.

Также потребуется место для хранения топлива в доме, если вы будете топить свой ТТ котел дровами или брикетами. Количество топлива на 1-2 топки всегда должно быть под рукой.

А вот уголь или опилки в любом случае будут заноситься в котельную извне сразу перед топкой. И это потребует продуманного подхода к организации пространства перед топочной дверцей или люком котла.

Схема монтажа твердотопливного котла отопления в котельной:

Как видите, схема монтажа твердотопливного котла отопления подразумевает не только собственно установку теплового агрегата, но и всех его сервисных дополнений – топливных бункеров, узла обвязки, группы безопасности котла и автоматических средств управления котлом.

Обвязка котла

Что касается этого вопроса, то обвязка котла на твердом топливе производится элементарно и практически ничем не отличается от таких же работ при установке других теплогенераторов.

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

  1. Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
  2. Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
  3. Простая установка настенного котла в деревянном доме.
  4. Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

  • значительная масса агрегата, ведь для его изготовления применяется чугун;
  • человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
  • повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
  • невысокий КПД, максимум 80%;
  • большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

Поэтапный ход монтажа

В любой инструкции, прилагаемой к котлу, есть рекомендации по установке оборудования. Монтаж твердотопливного котла должен производиться четко по инструкции и техническим правилам производителя.

Необходимо соблюдать последовательность действий.

Основание

Для начала следует устроить твердое основание из негорючего материала под днище на 20 см шире подошвы агрегата, лучше всего залить бетонную основу. После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата.

Подключение труб и элементов безопасности

Придерживаясь схемы подключения, произвести врезку группы безопасности в полной комплектации для данного типа котла, которая ставится до запорных кранов.

После этого следует подсоединить трубы отопления, подключение желательно выполнять через запорную арматуру, при этом стыки тщательно уплотнить льном или сантехнической лентой.

Дымоход

Далее нужно собрать дымоход, хорошая тяга в котором зависит от правильно подобранной площади сечения и высоты трубы, все соединения нужно промазать термостойким герметиком.

Завершающий этап

На следующем этапе уже можно заполнить систему отопления водой под более высоким давлением и проверить на наличие протечек. После чего необходимо проверить расположение колосников, заслонок, заглушки, шамотных камней. В заключение установки нужно сбросить давление воды до рабочего, установить заслонки в дымоходе и топке, загрузить дрова.

Теперь можно разжигать котел, при достижении проектной температуры включить терморегулятор на выбранный уровень подачи тепла для комфортного отопления помещения и не забывать вовремя подкладывать дрова в топку.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

  • Разводные ключи и дюбеля;
  • строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
  • перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
  • кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
  • ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
  • калибратор для развальцевания труб;
  • вентили, краны — для крепления запорных механизмов;
  • листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Монтаж напольного котла

Прежде всего, следует отметить, что для напольного котла потребуется отдельное помещение. Стены такого помещения должны быть соответствующим образом обработаны, к примеру, оштукатурены. Ни в коем случае нельзя устанавливать котёл в помещении со стенами из пожароопасных материалов. Разумеется, пол также должен быть выполнен из негорючих материалов. Кроме того, он должен быть совершенно ровным.

Для монтажа дымохода своими руками потребуется пробить наружу сразу два канала, один из которых станет рабочим, в то время, как второй пригодится для технической чистки. Котёл устанавливаете прямо на пол, следует по возможности максимально удалить его от источников с открытым пламенем, а также от всего прочего оборудования. Должен быть обеспечен свободный доступ к устройству со всех сторон.

В том случае, если ваш напольный котёл оборудован вентилятором, то он станет сильно шуметь, так что котельную будет лучше всего обустроить в удалённом изолированном помещении, к примеру, в подвале.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
