Установка варочной панели в столешницу + видео

Как правильно установить варочную панель в столешницу

Встроенная электроплита – очень удобное устройство для установки на кухне. Она работает также эффективно, как и стационарная плита, но при этом не занимает так много места. Установить такую панель можно быстро и легко, не прибегая к помощи специалистов. Поверхность можно скомбинировать с духовым шкафом, что сделает готовку еще удобнее.

Перед установкой панели, нужно правильно вырезать отверстие в столешнице. Чтобы облегчить работу по установке, производители указывают необходимые размеры в инструкции к устройству. Предварительная разметка значительно упрощает и ускоряет процесс монтажа.

Перед тем как устанавливать варочную панель, на столешнице необходимо сделать специальную разметку

Этапы установки:

На столешнице нужно сделать разметку, которая будет соответствовать габаритам панели.

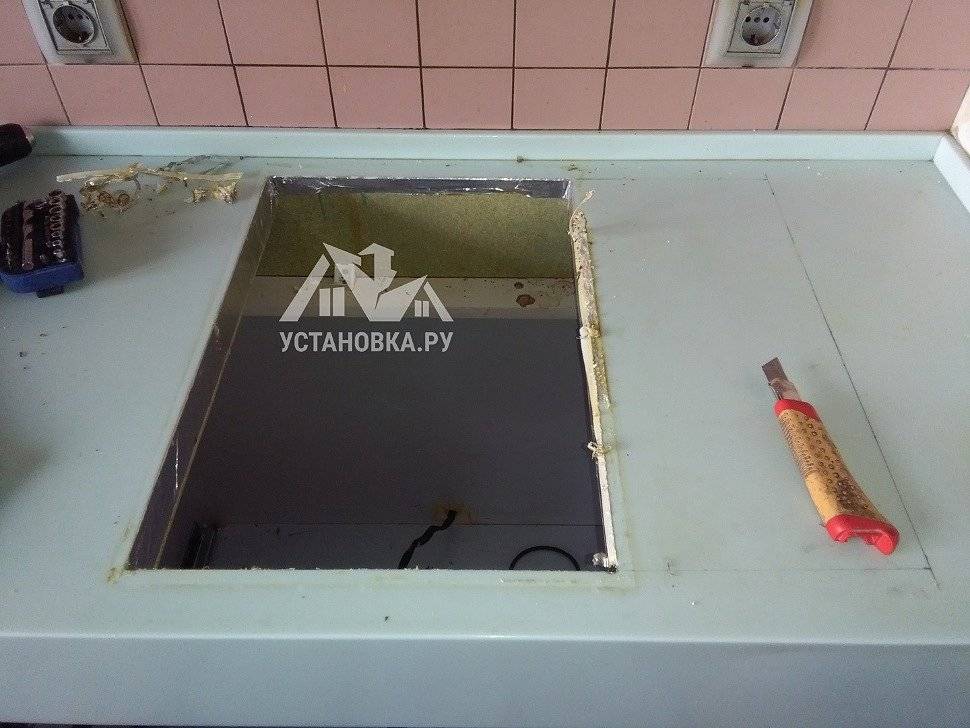

Используя электрический лобзик, необходимо сделать вырез в столешнице. Чтобы начать работу, нужно просверлить небольшое отверстие для лобзика. Срез будет ровным, если пользовать пилочкой для лобзика с мелкими зубчиками.
Размеры варочной плиты должны совпадать с вырезанным отверстием. Срезы нужно обработать при помощи герметика или нитролака. Для обработки может быть использована уплотнительная самоклеющаяся лента.

Электрическую столешницу подсоединяют, ориентируясь на схему. Ее можно найти на обратной стороне панели

Важно правильно подсоединить провода, чтобы иметь возможность регулировать включение конфорок и их температуру

Нюансы монтажа

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.

Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:

наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.

Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

Газовая варочная панель

Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.

Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.

Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.

Правила установки над духовым шкафом

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

поверхность быстро нагревается до определенной температуры;
удобно ухаживать и содержать в чистоте;
экономия в потреблении электроэнергии;
отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Как же установить варочную панель

Первым шагом в процессе установки является разметка отверстия, в которое и будет установлена варочная панель. Отверстие размечается исходя из габаритов варочной панели и её месторасположения на рабочем столе кухни. Чтобы сохранить жёсткость и целостность столешницы, не нужно располагать отверстие близко к краям, иначе ослабленные края со временем могут сломаться.

По предварительно размеченным линиям с помощью электрического лобзика выпиливаем прямоугольное отверстие.

Чтобы облегчить задачу в вопросе как установить варочную панель, до начала резанья необходимо в вырезаемой части просверлить небольшое отверстие, с которого и начнётся весь процесс вырезания. Использовать нужно только новую пилку с мелкими зубьями, выпиливание будет происходить немного дольше, но зато вы получите ровные без сколов края.

Примеряем варочную панель в свежевырезанное отверстие и, если разметка была сделана правильно, переходим непосредственно к установке.

Для начала на края отверстия нужно наклеить уплотнитель, который не даст грязи и воде попасть под панель и быстро испортить столешницу для кухни. Самоклеящийся уплотнитель продаётся в комплекте с варочной панелью. Сложного в этом процессе нет ничего.

Вот теперь, когда уплотнитель наклеен, устанавливаем панель в отверстие. Если отверстие получилось немного больше, выравниваем варочную поверхность относительно края столешницы. Осталось дело за малым.

При помощи специальных зажимов, также идущих в комплекте поставки, фиксируем варочную поверхность. Зажимы устанавливаются с нижней части столешницы, они как бы расклинивают панель между её верхней частью и низом основания столешницы.

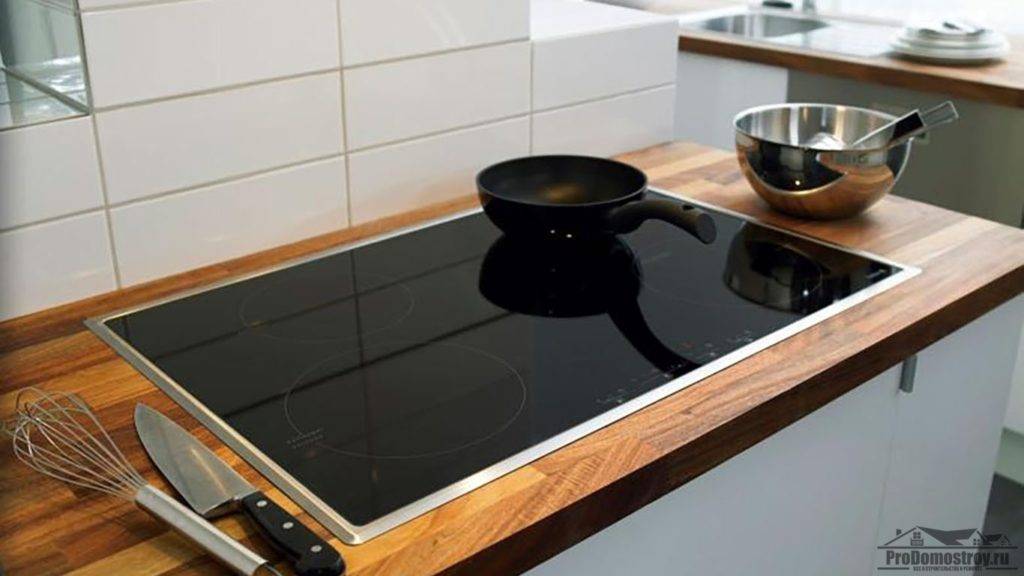

Ну вот, новенькая и сияющая варочная поверхность установлена, для улучшения герметизации щели между столешницей и варочной поверхностью дополнительно можно использовать сантехнический антибактериальный силикон. Осталось только одно – подвести к ней газ и подключить её к электрической сети.

Этот момент также не вызывает особых затруднений. Как и газовая плита, варочная панель подключается к газопроводу при помощи гибкого шланга. Соединение выполняется с помощью накидной гайки через паранитовую уплотнительную прокладку. Гайка плотно обжимается и проверяется на утечку газа мыльной водой. Электрическая часть подключается непосредственно в розетку.

Всё, можно устанавливать газовые конфорки и подставки под кастрюли и сковородки, делать первый запуск. И, если всё работает как положено, сдавать новенькую варочную панель в эксплуатацию. Может быть, придётся немного адаптировать варочную поверхность под используемый в вашем регионе газ. Для этого в комплекте поставки идут дополнительные газовые форсунки. Вытащив конфорку в самом низу посадочного отверстия, можно увидеть маленькую латунную форсунку. Выкручиваем её при помощи плоской широкой отвёртки, и на её место вкручиваем новую, подходящую для вашего газа.

Установка варочной панели – это удобный и практичный вариант для вашей кухни. Таким образом, вы сможете существенно сэкономить место, что весьма актуально для стандартных небольших кухонь отечественных хрущевок. К тому же, варочные панели работают по такому же принципу, как и массивные плиты – так почему бы не заменить их на более удобный вариант

Важно отметить, что установка варочной панели в столешницу – совершенно несложный процесс и справиться с ним сможет любой, кто имеет определенный набор инструментов

Для того, чтобы разобраться в процессе установки и грамотно воплотить его в жизнь, стоит предметнорассмотреть каждый из этапов ремонтных работ.

Установка электрической варочной панели: крепление и подключение

Чтобы проще было понять, как выполняется установка варочной поверхности в отверстие столешницы, представим ее в виде последовательности выполнения работ – так сказать, в виде небольшой, но понятной инструкции по установке варочной панели.

Для начала подсоединяем к панели газовый шланг – потом это делать будет крайне неудобно. В накидную гайку на шланге вставляем паранитовую прокладку и капитально привинчиваем ее к резьбовому патрубку, находящемуся снизу варочной панели. Чтобы соединение было более надежным, паронитовую прокладку можно даже слегка смазать солидолом.
Теперь берем уплотнительную ленту – как правило, она поставляется в комплекте с варочной поверхностью. Она имеет самоклеющуюся основу – постепенно отдираем защитную бумагу и приклеиваем уплотнитель по всему периметру отверстия с лицевой стороны столешницы. Приклеиваем цельным куском – в углах просто делаем повороты, а не разрезаем ленту. При соединении двух концов стыкуем ленту очень плотно – без зазора.
Устанавливаем варочную поверхность в отверстие и центруем ее так, чтобы на лицевой стороне столешницы она смотрелась ровно. После этого залезаем под низ столешницы и в четырех ее углах привинчиваем саморезами специальные пластины – затягиваем туго, так, чтобы между столешницей и варочной поверхностью не было ни малейшей щели.
Берем острый строительный нож и выдавленную сверху прокладку аккуратно срезаем.
Теперь подсоединяем второй конец газового шланга к трубе – на ее конце обязательно должен стоять отсекающий краник с желтой ручкой. Помните, что работы по замене газовых кранов – это приоритет газовых хозяйств, поэтому меняя кран самостоятельно, нужно как минимум делать все правильно, иначе без штрафа дело не обойдется.
И последний этап работ, связанный с решением вопроса, как установить встраиваемую варочную панель, это ее подключение к сети электропитания. Производится оно через обыкновенную влагозащищенную розетку, об установке которой нужно позаботиться заранее. Если речь идет о газовой варочной поверхности, то никаких дополнительных элементов индивидуальной защиты, в виде УЗО или автоматических выключателей, здесь не потребуется. Если же говорить об электрической варочной панели, то ее установку или, по крайней мере, ее подключение к электрической проводке, лучше доверить профессионалам.

В принципе, все. Точно таким же способом монтируется электрическая варочная поверхность. Единственное исключение – это отсутствие в ней газового шлага. Могут быть, конечно, и другие нюансы – например, если говорить о зависимой от духового шкафа варочной панели, то здесь процесс монтажа выглядит несколько иначе. Для начала устанавливают духовой шкаф, а потом и панель, которая подсоединяется уже непосредственно к самой духовке.

В принципе, все. Теперь судите сами – сложная эта работа или нет. Справитесь вы с ней самостоятельно или, быть может, обратитесь к специалистам. Вообще, исходя из опыта, могу сказать, что большинство людей, которые задаются вопросом, как выполняется установка варочной панели своими руками, справляются с этой работой легко. По сути, она не сложная, и все, что нужно для успешного завершения дела, это четко соблюдать все тонкости и нюансы.

Как подключить варочную панель: инструкция

Процесс подключения варочной панели определяет вид этой панели. Если вы выбрали газовую встроенную варочную панель, то её подключение проводит мастер. Иначе вы не только нарушаете законодательство, но и создаёте серьёзную угрозу для жизни окружающих, если при установке что-то пойдёт не так.

Подключить электрическую варочную панель можно без посторонней помощи. Но при этом должны быть:

Инструкция.
Полный набор инструментов.
Знания, как обращаться с электричеством.

Столешница варочной панели Также важно правильно работать со столешницей:

Самый большой промежуток между плитой и столом – 2 мм;
Толщина столешницы не может быть меньше той, что указана в руководстве к панели;
Рабочая поверхность выравнивается по переднему краю кухни.

Как подключить варочную панель самостоятельно

Подключить варочную панель под силу любому, кто читает электрические схемы и умеет пользоваться инструментами:

Потребуется проложить отдельную кабельную линию для присоединения к сети варочной панели алюминиевым или медным проводом сечение не меньше 6 кв. мм. По требованиям ПТБ (правила техники безопасности) и ПУЭ подключить варочную панель с розетками на одну фазу категорически запрещено. При максимальной мощности варочная панель потребляет около 20 А. От большой нагрузки старая проводка сечением 3 кв. мм может перегреться и даже воспламениться. Неравномерная нагрузка может вызвать перерывы при подаче энергии, так как будет срабатывать дифференциальный автомат.
Нужно подключить корпус варочной поверхности и “земляную клемму” розетки к заземленному корпусу.
Необходимо переделать вводной щит, установить автомат двухполюсного на 40 А или УЗО и дифференциального автомата на 30 мА (для автоматического отключения энергии при коротком замыкании или пробое высокого напряжения на корпус).
Заменить бытовой счетчик на более мощный.

Понадобятся следующие инструменты и материалы:

кусачки электрические;
отвертка с диэлектрической ручкой;
кабель типа NYM или ВВГ;
комбинированные пассатижи;
кабель типа ПВС для того, чтобы подсоединить варочную панель к электрической вилке (если нет в комплекте с варочной панелью);
силовая розетка и вилка 32-40 А в комплекте;
наконечники НШВ;
дифференциальный автомат;
индикаторная отвертка;
гильзы ГМЛ или клеммник.

Главная задача при подключении состоит в том, чтобы отдельным кабелем, рассчитанным на ток не менее 40 А, через защитную аппаратуру дать напряжение на контактные лепестки розетки или варочную панель.

Если сразу включить все конфорки варочной панели на полную мощность, то потребляемый ток достигнет 40 А. Чтобы предотвратить нагрев внутренней проводки и возгорание изоляции запрещено подключать варочную панель в одну линию с другими розетками или другой встроенной техникой.

Согласно требованиям ПТБ и ПУЭ для защиты от поражения током (при случайном прикосновении к токоведущим местам под напряжением или коротком замыкании оборудования) на вводном щитке устанавливаются устройства, которые ограничивают максимально потребляемый ток и отключают питание при утечке тока.

При самостоятельном подключении варочной панели к трехфазной сети нужно четко различать следующие термины:

логический ноль — напряжение на плюсовой клемме источника тока;
защитное заземление — соединение корпуса устройства с заземляющим проводом;
защитное зануление — соединение отдельных точек схемы со средним выводом обмотки трансформатора трехфазной сети.

Подмена понятий представленных терминов может привести к серьезным ошибкам в ходе выполнения монтажных работ, возгоранию кабелей, повреждению внутренней проводки, выходу из строя самой варочной поверхности или даже поражению электрическим током.

Чтобы подключить отдельную линию от вводного щитка к варочной панели, выполняют следующее:

Устанавливают дифференциальный автомат до 30 мА (для отключения при случайном прикосновении к деталям под напряжением).
Меняют электрический счетчик на другой с током не менее 40 А.
Устанавливают двухполюсный автомат до 40 А (для защиты от короткого замыкания внутри варочной панели).

Все работы под напряжением выполняют в перчатках из диэлектрика, в обуви на кожаной или резиновой подошве, стоя на резиновом коврике. Если человек дома один, такие работы выполнять нельзя. При поражении током второй человек сможет обесточить сеть и оказать первую помощь. Выполняя монтажные работы по установке варочной панели, не забывайте о правилах безопасности и ПУЭ. От этого зависит не только результат, но и жизнь.

Рассмотрим пошагово процесс подключения:

Взять кабель нужной длины, который будет соединять варочную поверхность со штепсельной вилкой.
Снять крышку с отсека питания, отверткой выкручивая винт.
К штепсельной вилке подсоединить шнур питания, при этом обращая внимание на подключение жилы заземления (желто-зеленого цвета).
Удалить защитную пластину, которая прикрывает контакты.
Шнур от штепсельной вилки подсоединить к колодке питания, соблюдая цвет изоляции (желтый с зеленым — это заземление, коричневый и синий — это фаза и ноль), между фазными клеммами устанавливаем перемычку и крепко зажимаем ее болтами.
Затянуть клеммы кабеля на колодке питания.
Проверить монтаж и включить панель при помощи сенсорных кнопок.

Особенности подключения электрической варочной панели

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке)

Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Индукционная варочная панель на кухне. Установка и подключение к электрической сети

Правила установки газовой и электрической варочных панелей

Свод правил, учитываемых при установке варочной панели, мало отличается от рекомендаций по установке кухонной плиты любого типа. Предварительно стоит ознакомиться с требованиями и рекомендациями завода-изготовителя в прилагаемой к изделию инструкции.

Газовые варочные панели

При подключении газового оборудования всегда привлекают лицензированного специалиста. Как минимум для осуществления контроля выполненных работ.

Мебель, соприкасающаяся с варочной панелью, должна быть изготовлена из невоспламеняющихся материалов. Облицовочные слоистые покрытия и закрепляющий их клей должны быть термостойкими.

Прибор нельзя устанавливать над холодильниками, стиральными, посудомоечными машинами и другой подобной техникой.

В случае монтажа варочной панели над духовым шкафом он должен иметь функцию принудительной вентиляции.

Электрические варочные панели

При монтаже варочной поверхности делают пропилы в столешнице размером не меньше указанного в схеме встраивания, чтобы избежать деформации конструкции при естественном расширении в результате нагрева.

Подключение варочной поверхности к сети производят при монтаже отдельной силовой вилки и отдельной силовой розетки, согласно техническим данным в инструкции по эксплуатации. Не допускается подключение варочной поверхности и, например, духового шкафа одной вилкой в одну розетку.

Не рекомендуется устанавливать варочную поверхность над посудомоечной машиной. Такое сочетание приводит к некорректной работе посудомоечной машины из-за тепла, которое выделяется при работе варочной поверхности. Электрические элементы варочной поверхности часто выходят из строя из-за конденсата, образуемого посудомоечной машиной.

Если пространство под варочной панелью используют как шкаф, под нижней гранью панели устанавливают разделительную мембрану из жаростойкого материала с прокладкой из асбестового волокна.

Когда требуется замена

Варочную панель следует снять в следующих случаях:

прибор выработал свой ресурс и вышел из строя — такие приборы не подлежат ремонту, а заменяются новыми,
если на поверхности стекла появились трещины — пользоваться таким прибором небезопасно,
если варочная панель неисправна — в этом случае варочную панель необходимо снять для ремонта или замены неисправных деталей,
если с варочной панелью нет проблем, но столешница требует замены.

Варочную панель можно демонтировать самостоятельно или нанять профессионала.

Важные нюансы

Прежде чем покупать и устанавливать новую варочную панель, выясните причину выхода из строя старого прибора.

Иногда причина заключается не в самом приборе, а в неисправном подключении или работе. Например, если мощную плиту подключить к сети через обычную розетку на 16 А, она выйдет из строя и перегорит.

Перед покупкой нового прибора также обратите внимание на размеры отверстия, просверленного в столешнице для старой плиты. Измерения также проводятся при покупке аналогичной модели взамен неисправной

Производители часто вносят изменения в бытовую технику, и новые варочные панели могут не соответствовать размерам.

Основные аспекты установки варочной панели в столешницу

Монтаж изделия проводится исключительно специалистами. Возможна и самостоятельная установка, но при условии, что человек уже занимался данной работой. Чтобы правильно поставить варочную панель, требуется учитывать некоторые рекомендации:

Сложные конструкции столешниц из камня оснащены готовыми отверстиями, которые подбираются под варочную панель. Производитель облегчает задачу клиенту, так как работа с искусственным камнем по высверливанию нужных отверстий может привести к расколу всей конструкции;
Размер варочной панели подбирается согласно напольной конструкции шкафа. В основном она выполняется в стандартной ширине

Важно, чтобы она подходила согласно выделенной поверхности для монтажа, а по краям осталась расстояние.

Если поверхность является независимой, тогда она устанавливается в любое место, независимо от монтажа напольных шкафов.
