Монтаж оконных отливов своими руками

Виды отливов

При выборе материала для самостоятельного изготовления внешнего подоконника следует ориентироваться не только на его технические и финансовые характеристики, но и на совместимость со всей конструкцией окна. Как правило, заготовки для отливов продаются уже сформированными под конкретную монтажную схему.

Конструкция, технология установки и стоимость отлива напрямую зависят от материала, из которого они изготовлены.

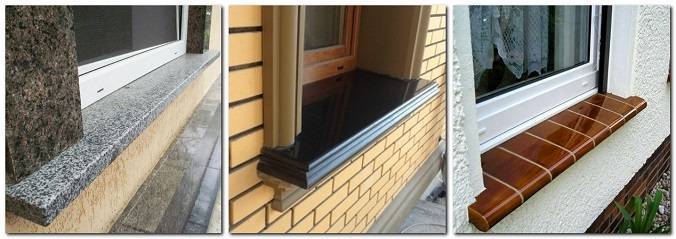

Полный список материалов весьма обширен и включает даже такую экзотику, как каменные подоконники, изготовленные из полированного гранита или мрамора. Но для деревянных домов наиболее актуальны четыре вида: деревянные, стальные, алюминиевые и пластиковые.

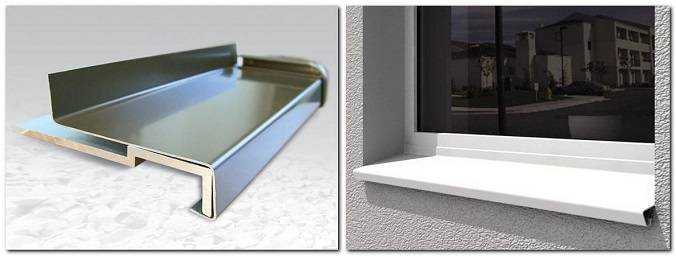

Сталь

Благодаря невысокой цене, подоконник, изготовленный из профилированной стали, активно применяется сегодня во всех типах зданий, включая дома из брёвен и бруса. Используемые для его производства металл проходит качественную антикоррозионную обработку, и, если монтаж был выполнен правильно, срок службы такого изделия составит десятки лет.

Декоративная отделка выполняется стойкими красками, а цветовой оттенок может быть любой из присутствующих в каталоге RAL (но чаще всего это либо белый, либо коричневый цвета). Для придания подоконнику более аккуратного вида, в комплекте с профилем можно приобрести пластиковые торцевые вставки.

Алюминий

Учитывая, что нормы эксплуатации для элементов отделки оконного проёма предполагают их работоспособность в течение десятков лет, то стальные подоконники следует рассматривать как бюджетный вариант отделки, периодически обновляемый в ходе капитального ремонта здания.

Более дорогое решение, но одновременно и более долговечное – это алюминиевый профиль, совершенно не подверженный коррозии.

Данный тип материала доступен в продаже, как в покрашенном виде, так и без декоративного покрытия. Отметим, что такое разделение реализовано по той причине, что окрашенные водоотливы выглядят более аккуратно, но требуют периодического перекрашивания, а вот «чистый» алюминиевый профиль практически вечен и совершенно не требует дополнительного обслуживания.

Пластик

Если в бревенчатом доме поставлены пластиковые оконные стеклопакеты, то для наружной защиты от влаги проще всего смонтировать пластиковые подоконники, тем более что многие поставщики ПВХ-окон имеют в ассортименте все сопутствующие материалы и крепежи.

Отметим, что пластиковый подоконник в деревянном доме является не самым лучшим решением, поскольку цветовая палитра ПВХ-отливов весьма ограничена

Также рекомендуем обратить внимание, что в отличие от стального варианта, пластиковый отлив всегда необходимо закрывать специально устанавливаемыми декоративными вставками, поэтому при выборе такого варианта защиты необходимо заранее определить, как крепить эти вставки

Как правильно установить отливы на пластиковые окна

Внешние откосы очищаются от грязи и пыли перед началом установки. Поверхность шлифуется наждачной бумагой, оставшаяся пыль и грязь сметаются кистью. Перед началом работы проводится замер и примерка. Отняв ширину отлива от ширины откоса и разделив полученное значение пополам, определяется величина бокового загиба.

Его отметки проводятся с каждой стороны, после чего подрезаются следующим образом:

  1. На том крае, который прилегает к окну, делается надрез на глубину загиба.
  2. С наружной стороны отрезается капельник на глубину загиба и срезается загнутая часть под углом 45о.
  3. После этого края можно загнуть.

Перед монтажом необходимо утеплить подоконную планку, а отлив закрепить в раму или применить другой способ: вставить специальный паз, куда необходимо залить пену. Он уже присутствует в конструкциях пвх для легкости монтажа пластиковых водоотливов.

На боковые откосы наносится герметик, чтобы избежать попадания воды, а на нижний откос наносится монтажная пена для фиксации конструкции. Надежное крепление отлива дополняется саморезами к подоконной планке, после установки удаляются излишки герметика и пены.

Применяются саморезы с пресс шайбой 13 мм и остриём в виде сверла для легкого вкручивания, в монтаже пластиковых материалов они предотвращают образование трещин.

Можно ли своими руками поставить водоотводы и что для этого понадобится, смотрите в следующем видео:

С торцевой части можно применить специальные накладки, чтобы срез не был сильно заметен.

Важные моменты к инструкции в установке оконных отливов:

  • края должны идеально стыковаться с толщей стены, для этого применяется герметик;
  • сред отвеса подгибается в форме буквы «с», ошибочно — «г»;
  • монтаж ведется в сухую погоду;
  • подушка из пены для лучшей фиксации полотна обязательна;
  • профиль ПВХ имеет специальный паз от производителя, к нему идеально крепится любой отлив;
  • если паз отсутствует в подоконном профиле и приходится крепить отлив внахлест к нижней части профиля, то необходимо верхний край заделать силиконом;
  • обязательно соблюдение отцентровки отлива по окну;
  • для обрезания металлического пласта применяются ножницы, при использовании болгарки есть вероятность отсоединения краски из-за нагрева.

от 28,5 руб. / шт.

Размеры, мм

Цена, руб

оцинковка

  • Инструменты и материалы
  • Особенности установки отливов
  • Выбор материала для отливов

Отливы имеют еще второе название – внешние подоконники, в качестве их задачи выступает защита той части стены от воздействия дождя, которая располагается ниже окна. Кроме того, отливы делают внешний вид оконного блока более эстетичным и законченным.

Почти все виды отливов изготавливаются с применением 2-х типов материалов, среди которых металл и пластик.

1-ый вариант изделий выполняется на основе оцинкованной стали, в процессе производства применяется тонколистовой металл, толщина которого равна 0,55 мм, в качестве верхнего покрытия выступает слой цинка, защищающий металл от коррозии. Указанная толщина внешнего подоконника выступает в качестве наиболее подходящей для придания изделию жесткости и способности эффективно гасить вибрации, появляющиеся в процессе попадания капель дождя на поверхность. Описанные отливы имеют в длину максимум 3 м, тогда как их ширина колеблется в пределах 90-400 мм. Если желаете сэкономить, то стоит установить именно такие отливы для окон. В качестве их минуса выступает плохое противостояние кислотной среде. В некоторых районах довольно частым явлением выступают кислотные дожди, что влияет на выбор материала для таких изделий.

Определяемся с размерами

Металлические отливы могут продаваться длинными полосами — до 6 метров длиной, можно найти фирмы, которые нарежут на куски нужной вам длины. Второй вариант хорош, так как вам не надо думать куда деть остатки. Длина оконного отлива определяется по ширине проема. Доска отлива обычно делается шире на 2-4 см с каждой стороны. При подготовке излишки обрезают, оставляя выступы с двух сторон от оконного проема. Но можно отрезать и ровно по ширине проема. Это зависит от наружной отделки стены и вашего желания/вкуса. В любом случае, если заказываете планки определенной длины, а не нарезаете их сами, добавляйте несколько сантиметров — так можно будет исправить, если отрежут криво.


Размеры отлива на окно определяются по оконному проему

Глубина отлива на окне должна быть такой, чтобы его край выступал на несколько сантиметров. Слишком большой выступ не нужен — может мешать, но 4-5 см вполне нормально. В этом случае, стекающая вода не попадет на стену или под фундамент. При таком выступе влага льется на отмостку вокруг дома, затем уходит в ливневую канализацию.


У металлических оконных отливов больше размерный ряд

При выборе пластикового отлива можно столкнуться с трудностями. Самый узкий отлив — 15 см, а дальше увеличение едет с определенным шагом. Обычно этот шаг 50 мм. Так что вполне может быть ситуация — либо слишком мало, либо — слишком много. Принимать решение надо по ситуации — насколько критично попадание воды близко к фундаменту, как часто ходят люди вдоль окон. Оценив эти факторы, можно выбрать более широкий или узкий.

Советы

Для того чтобы отлив беспроблемно служил в течение долгого срока, необходимо не только внимательно подобрать модель, но и аккуратно провести процесс монтажа.

Следует крайне тщательно проводить процедуру герметизации стыков, обращая особое внимание на те места, где отлив примыкает к боковым откосам и оконной раме. Но стоит быть готовым к тому, что герметики – это всего лишь дополнение к основной герметизации

Они прослужат всего лишь несколько лет, а затем вследствие погодных условий начнут отслаиваться и пропускать воду в щели

Поэтому гораздо важнее использовать правильные строительные технологии.
Кроме того, ширина отлива должна быть больше, чем ширина откоса. Обычно разница составляет два сантиметра и более. Отлив также должен выдерживать максимально ровную горизонталь, иначе вода будет скапливаться в одном месте и образовывать пятна на стене, что совершенно не украсит внешний вид здания. Правильной эксплуатацией является та, при которой вода капает равномерно по всей длине отлива.

Они прослужат всего лишь несколько лет, а затем вследствие погодных условий начнут отслаиваться и пропускать воду в щели. Поэтому гораздо важнее использовать правильные строительные технологии.
Кроме того, ширина отлива должна быть больше, чем ширина откоса. Обычно разница составляет два сантиметра и более. Отлив также должен выдерживать максимально ровную горизонталь, иначе вода будет скапливаться в одном месте и образовывать пятна на стене, что совершенно не украсит внешний вид здания. Правильной эксплуатацией является та, при которой вода капает равномерно по всей длине отлива.

  • Под отлив потребуется прочное основание – обычно оно выполняется из смеси цемента и песка. Монтажную пену использовать не рекомендуется, хотя такой способ окажется быстрым и дешевым, однако результат не будет отличаться качеством.
  • Монтажная пена используется следующим образом: отлив выставляется клиньями в нескольких местах, а свободное место запенивается. Однако никакая пена не выдержит вес человека, ставшего на отлив, а ведь такая ситуация вполне может произойти во время мытья окон.
  • Бока отлива должны располагаться под отделкой откосов, а если откосы из штукатурки, то необходимо врезаться в нее на глубину около сантиметра.
  • Установку отливов лучше производить в хорошую ясную погоду, так как монтаж ведется на улице.
  • В случаях, когда отлив прикрепляется к ПВХ-конструкции, используется специальный паз. Он изготавливается производителями именно для этой цели. При установке отливов ниже уровня рамы используются добавочные профили с целью увеличить гидроизоляцию.

Рекомендуется устанавливать отлив до отделки наружных откосов, заходя под них. Тем самым будет гарантировано, что вода с откосов, так же как и с окна, станет попадать на отлив.
При монтаже не рекомендуется перекрывать отверстия, призванные отводить воду. Они находятся с наружной стороны оконной рамы, поэтому отлив должен поместиться под ними.

Для металлических отливов рекомендуется использовать подоконные подкладки, призванные обеспечить конструкцию звукоизоляцией.
При выборе такого элемента следует также учитывать имеющиеся климатические особенности

Например, если климат суровый, то важно, чтобы материал был способен переносить перепады температур и отличался высокой прочностью. Важно проверить, отсутствует ли контруклон у подоконника. В противном случае вода не сможет стекать вниз, зато будет скапливаться на поверхности

В противном случае вода не сможет стекать вниз, зато будет скапливаться на поверхности.

Важно проверить, отсутствует ли контруклон у подоконника. В противном случае вода не сможет стекать вниз, зато будет скапливаться на поверхности.

  • Профессионалы советуют использовать герметик, который способен высыхать за короткий срок. Наилучшими считаются силиконовые образцы, с которыми хорошо сочетаются ленты, выполненные из полиуретана.
  • На время высыхания монтажной пены отлив прижимается, чтобы не менять своего положения.
  • Отлив ни в коем случае нельзя прибивать гвоздями или прикручивать винтами.
  • Отливы должны выступать за пределы окна не только по ширине, но и по длине. Это правило относится и к балконам, и к лоджиям.
  • Если отливы широкие и большие, то потребуются дополнительные крепления. На них со стороны улицы будет монтироваться добавочный подоконник.
  • В то время как оконные конструкции оснащены специальными пазами для крепления отливов, у деревянных вариантов присутствует специальная «четверть». К ней конструкция прикрепляется на шурупы и заклепки.

О том, как правильно установить отливы на окна, смотрите в следующем видео.

Установка отливов на окна.

При грамотной установке, отливы для окон входят в фасадные боковые стены на расстояние от 4 до 7 сантиметров. При данном варианте откосы будут установлены надежно и это защитит от угрозы в виде протечки воды.

Завершив этап крепления отлива к профилю окна, а также его фиксации в наружных откосах можно приступать к заполнению пустоты монтажной пеной. Про этом не забываем, что следует закрепить отлив по центру, что позволит не допустить деформации возникающей из-за давления пены. Для надежной фиксации отлива можно использовать распорку, между верхним откосом окна и подоконником, но это решение на непродолжительный промежуток времени.

Осуществив ряд вышеперечисленных действий, необходимых для установки отливов можно приступать к финальной отделке. На этом этапе, если хозяин квартиры считает нужным, то он может осуществить надежную герметизацию стыков между откосом окна и отливом, с помощью специального герметика с силиконом, только на акриловой основе.

Отливы для окон из пластика предоставляет хозяевам квартиры качественную гидроизоляцию, а также отличную шумоизоляцию — вы забудете про раздражающий звук, который раньше возникал от ударов капель воды по жестяным подоконникам.

Устанавливаем отливы на цоколь самостоятельно

Приобрести готовые отливы не составит особого труда. Более ответственное мероприятие — установка отливов на фундамент. Для того чтобы работа принесла вам удовлетворение и помогла сэкономить, можно выполнить монтаж своими руками. Для этого необходимо соблюсти ряд важных требований:

  1. Крепление отливов должно быть достаточно жестким во избежание колебания от ветра или при контакте. Это особенно актуально для легких изделий из пластика и металлических листов.
  2. Соединение отдельных деталей по длине и особенно в наружных и внутренних углах должно быть выполнено наиболее тщательно.
  3. Под отливы рекомендуется укладывать небольшое количество атмосферостойкой монтажной пены для уменьшения их шумности.
  4. При работе с деталями, покрытыми полимерным слоем необходимо стараться не допускать его нарушения. Касание о металлические предметы может привести к образованию царапин. В настоящее время в строительных магазинах появились аэрозольные краски, соответствующие цветам полимерного покрытия отливов, что позволяет ликвидировать образовавшиеся дефекты.

Для работы с наиболее доступными металлическими и пластиковыми отливами следует приготовить следующий инструмент:

  • слесарные ножницы с отогнутыми губками или
  • болгарку с отрезным диском по металлу, а также
  • шуруповерт;
  • уровень.
  1. Перед тем, как сделать отливы для цоколя фундамента своими руками следует выполнить качественную разметку мест установки. Для этого потребуется строительный уровень длиной не менее метра, а лучше полтора-два. С помощью данных помощников определяют самые нижние точки и, ориентируясь на них, проводят горизонтальные линии на требуемом от цоколя расстоянии. Разметку можно сделать с помощью маркера или отбить натертым мелом шнуром, так как правильно установить отливы на цоколь деревянного дома необходимо на одном уровне.
  2. Следующий этап – монтаж на стены. Он не представляет особых сложностей, так как крепить отливы на фундамент удобно с помощью специальных кровельных саморезов по дереву. Они имеют шестигранную головку диаметром 8 или 10 мм. Для удобства ввинчивания приобретите соответствующую головку, которую устанавливают в патрон дрели или шуруповерта, так как поставить отливы на фундамент, например, гаечным ключом будет неудобно.
  3. Монтаж отливов на стену из дерева достаточно прост. Сложнее процесс происходит, когда выполняется устройство отливов на фундамент строения, построенного из бетонных блоков или кирпича. В этом случае в верхней полке отливов предварительно просверливают сквозные отверстия диаметром 6 мм с расстоянием между ними 0,5 метра. Далее, установив детали на стену по уровню, выполняют разметку мест крепления на стене.
  4. В полученных точках сверлят отверстия твердосплавным сверлом на глубину 40-50 мм. В полученные углубления устанавливают пластиковые дюбели. Далее ввинчивают оцинкованные или окрашенные саморезы с пресс-шайбой через отверстия в отливах в дюбели. Так защищают фундамент дома из бетона.
  5. Наибольшую трудность представляет процесс установки отливов в наружные и внутренние углы дома. Желательно раскроить детали так, чтобы соединение получилось качественным и герметичным. Для этого необходимо тщательно сделать разметку по шаблону или с помощью угольника и линейки, так как сделать угол на отливе фундамента правильно с первого раза получается не у всех.
  6. Так как основная часть отливов изготавливаются из тонколистовой стали или листового пластика, они имеют достаточную подвижность и при сильном ветре могут доставлять неудобство владельцам дома. В связи с этим, совместно с тем, как установить отливы на фундамент под них распыляют небольшое количество монтажной пены. Расширяясь, она заполнит свободное пространство и создаст опору для профилей.

Таким образом мы подробно рассказали о том, как правильно сделать отлив от фундамента дома, изготовленного из различных материалов, раскрыли особенности монтажа и раскроя деталей. Выполнив защиту фундамента дома своими руками, вы сможете сэкономить на привлечении сторонней рабочей силы и сделать работу качественно.

Виды для окон

Размеры отлива соответствуют ширине пластикового окна (проема под него). Как и внутренний, подоконник внешний монтируется на завершающей стадии установки оконной конструкции. Но если внутри он делается исключительно из пластика, то снаружи водоотливы чаще всего встречаются металлические. Однако и пластиковые аналоги также можно применять, только ставить их рекомендуется далеко не везде.

Отливы окон обычно делаются из:

  • оцинкованной стали;
  • пластика (поливинилхлорида);
  • алюминия;
  • эпоксидной смолы.

Конструктивные особенности оконных отливов

Также для изготовления отливов применяются медь и титан. Но это скорее дорогие эксклюзивные изделия от дизайнеров, нежели часто встречающиеся в России варианты. Если на дренажные насосы или стабилизаторы для газового котла стоимость зависит в основном от мощности этой техники, то у водоотливов главным фактором цены является материал изготовления. Фактически это просто полоса (пластина) из полимерного вещества или металла, закрепленная с наружной стороны пластикового окна.

Каменные отливы отличаются долговечностью и износостойкостью, но стоимость их довольно высока

Стоит классический стальной отлив за погонный метр в пределах 100–250 рублей в зависимости от региона. Алюминиевый или пластиковый аналог обойдется процентов на 20–30 дороже. Самым дорогим будет вариант из эпоксидной смолы, его нередко делают на заказ индивидуально под конкретные габариты оконного проема.

Оцинкованные

Отливы из оцинкованной стали самые распространенные. Они отличаются дешевизной, прочностью, а также устойчивостью к перепадам температуры на улице и воздействию ультрафиолета. Прослужат они без проблем 10–15 лет. Главные их минусы – подверженность ржавлению и шум от падающих капель дождя.

Наиболее популярным вариантом являются оцинкованные отливы

Оцинковка вполне надежно защищает сталь, но на торцах в местах реза ножницами по металлу ее нет. Если такой стальной водоотлив не красить, то сбоку он рано или поздно начнет ржаветь. Как вариант, можно взять для окна сразу готовый со всеми изгибами и под нужные габариты отлив с дополнительным полимерным покрытием. Он стоит немного дороже, но прослужит уже около 30-ти лет. Главное не поцарапать на нем внешнюю защиту из полимеров.

Особенности оцинкованного отлива с полимерным покрытием

Пластиковые

Выполненные из поливинилхлорида отливы для пластиковых окон не боятся влаги и не шумят, но сильные морозы им противопоказаны. Основной недостаток водоотливов из ПВХ заключается в их хрупкости. Если этот вариант прикрепляется к оконному блоку на пятом или шестом этаже, то ничего страшного, повредить там его сложно. Но для коттеджа, возле которого будут постоянно бегать дети, стоит выбрать более прочный металлический аналог.

Изделия из пластика не подойдут для использования в регионе с большими температурными перепадами

Алюминиевые

Отливы из алюминия отличаются повышенной долговечностью (служат по 30–40 лет) и отсутствием предрасположенности к ржавлению. Но такие подоконники и стоят сильно дороже, нежели пластиковые или стальные. Зато их можно легко согнуть для придания какой угодно формы и покрасить в любой цвет порошковой краской.

Оконные отливы из алюминия являются одним из лучших вариантов

Из эпоксидной смолы

Сделанные из эпоксидной смолы и стекловолокна отливы выделяются среди аналогов отсутствием шума при дожде и повышенной износостойкостью. Стоит такой внешний подоконник для окна недешево, но выглядит красиво. В качестве недостатка стоит выделить узкую палитру расцветки у готовых изделий (в магазинах обычно продаются только белые, черные и коричневые варианты). Но при желании подобный водоотлив можно создать и самостоятельно с любым цветом и даже рисунком.

Водоотливы из эпоксидной смолы обладают шумопоглощающими свойствами

Функции отлива

Функция элемента состоит в организации беспрепятственного стока воды, которая образуется на поверхности стекол и рам из-за погодных условий. Качественная установка этого элемента влияет на долгосрочность эксплуатации пластикового окна в целом. Ведь при попадании влаги на раму или подоконник строительные материалы, использованные в этих зонах, начинают стремительно разрушаться. Если фасад оштукатурен, то декоративный слой начинает отваливаться.

Водоотлив устанавливается для обеспечения отвода воды со стекол и рамы

Оконный проем с отливом выглядит опрятно и гармонично. На окна пвх отливы выполняются из различных материалов и в разных цветовых решениях, поэтому их можно подобрать под окно и фасад в любом исполнении.

Чтобы вписаться в общее исполнение фасада здания, отлив не должен выглядеть вызывающе и массивно. Производители пластиковых окон и доборных элементов предлагают изготовление отливов необходимой длины, ширины и цвета по индивидуальному заказу.

При строительстве нового дома установка отливов должна производиться на стадии фасадных работ, когда можно качественно загерметизировать швы и стыки. При установке окна в уже построенном доме установку отливов надо производить на этапе монтажа нового окна или остекления балкона. При остеклении балкона устанавливают еще и верхний отлив, который крепится к вышерасположенной балконной плите.

Верхний отлив устанавливается при остеклении балкона

Чтобы технология установки пластикового окна не была нарушена, о приобретении отлива стоит побеспокоиться еще на стадии оформления заказа на изготовление оконной системы.

Если замеры оконного проема для установки окон пвх выполняет представитель фирмы-изготовителя, то в замерочном листе он отразит основные размеры рекомендуемого изделия, при этом будут учтены и пожелания заказчика в отношении ширины и цвета.

Если на фасаде имеется несколько визуально одинаковых оконных проемов, это не исключает погрешности в их габаритных параметрах относительно друг друга. Обычно высота таких проемов совпадает, а вот ширина может немного отличаться.

Отлив изготавливается для каждого окна отдельно по заранее установленным замерам

Поэтому для каждого конкретного окна должен быть изготовлен отлив по индивидуальным замерам, чтобы надежно обеспечить выполнение его основных функций, касающихся защиты оконной конструкции и фасада от влаги.
