Особенности установки и монтажа систем видеонаблюдения

Готовые комплекты видеонаблюдения для частного дома: лучшие модели

Самостоятельно собрать комплект видеонаблюдения для дачи, в принципе, можно. Но стоит ли тратить время на изучение совместимости отдельных элементов и поиск подходящих приборов? Гораздо проще приобрести готовую систему видеонаблюдения для частного дома. Цены на такие комплекты вполне демократичные, каждый набор оснащен подробной инструкцией по установке и эксплуатации

Подбирая подходящий вариант, обратите внимание, что комплекты делятся на категории по назначению:

  • Домашние – состоящие из камер для установки в помещении.
  • Уличные – предназначенные для наружного наблюдения.
  • Комбинированные – включающие оба вида камер.
  • Специализированные – оснащенные дополнительными функциями по желанию заказчика.

В чем преимущества готовых наборов? Прежде всего, они обойдутся вам дешевле, чем все элементы, купленные по отдельности. Кроме того, производитель гарантирует, что все элементы системы будут идеально работать в команде.

Для наблюдения за дачей достаточно набора из 6-8 камер с необходимыми элементами.

Отличный вариант для дачи — Falcon Eye

Falcon Eye

Российский производитель предлагает отличный готовый комплект видеонаблюдения. Купить Falcon Eye FE 104 D KIT Дача  можно за 10800 рублей. В его состав входят 4 камеры, 4 регистратора, необходимые разъемы и кабели, блок питания и пульт дистанционного управления.

Систему не сложно установить и настроить своими руками. Единственная проблема, с которой, судя по отзывам, столкнулись пользователи – недостаточная длина кабелей в наборе. Но заранее зная об этом, лучше сразу запастись необходимым количество проводов. В целом эта модель – отличный выбор для тех, кому необходимо проследить за загородным участком или гаражом.

Популярная модель: Zmodo Ipcor

Zmodo Ipcor

В линейке моделей этого производителя есть много готовых комплектов, которые идеально подойдут для загородного домовладения. Например, комплект ZMODO ZM-SS76D9D4-SC+1Tb. Он обойдется в среднем в 29 тысяч рублей. В комплект входят 4 цифровые камеры (2 — уличные, 2 – внутренние). Они передают сигнал по WiFi. Сигнал может выводиться даже на экран вашего смартфона, что позволяет наблюдать за домом в любой момент. Пользователи отмечают простоту настройки и эксплуатации системы, высокое качество изображения.

Надежная простота: REZON RZ Quattro D

REZON RZ Quattro D

Комплект REZON RZ Quattro D можно использовать для контроля за домом, офисом, стоянкой. Цифровые камеры обеспечивают хорошую картинку не только днем, но и ночью. Цена комплекта видеонаблюдения для улицы на 4 камеры – 14500 рублей. Покупатели выбирают этот комплект за простоту подключения. Устройство можно подсоединить в телевизору или настроить сигнал для отображения на вашем сотовом телефоне. Запись с видеокамер осуществляется на жесткий диск в регистраторе.

Для внутреннего контроля – система InControl

Система InControl

В основном такие системы используют для контроля за сотрудниками в офисе. В комплект входят купольные камеры, которые позволяют следить за всем помещением. Запись ведется на восьмиканальный видеорегистратор. На камерах установлены датчики движения. В частном домовладении такие камеры пригодятся, если в доме есть наемные работники, которым вы не доверяете. По отзывам собственников, благодаря инфракрасной подсветке, приборы выдают четкую картинку даже в темное время суток.

Незаметный охранник – система NOVIcam

Система NOVIcam

Отличительная особенность систем NOVIcam – компактность. Миниатюрные камеры практически незаметны и не испортят интерьер вашего дома. Комплект оборудован терабайтным диском, в котором помещается огромный объем информации. Можно запрограмировать запись на постоянный режим или срабатывание при обнаружении движения встроенным датчиком.  В многочисленных положительных отзывах отмечается простой и удобный интерфейс приложения к системе, которое можно установить на компьютер или смартфон. Купить видеокамеру для видеонаблюдения с 4-х канальным регистратором можно всего за 5800 рублей.

Опыт наблюдения от Space Technology

Space Technology

Продукция этого производителя уже полтора десятилетия успешно реализуется на нашем рынке. Space Technology производит не только системы видеонаблюдения, но и домофоны, блоки питания, видеорегистраторы и приемопередатчики. Пользователи отмечают неизменно высокое качество продукции фирмы. Комплект из 4 камер с регистратором обойдется примерно в 27400 рублей. Сигнал с камер поступает по WiFi каналу.

Видеорегистратор

Видеорегистратор является крайне полезным устройством, если необходимо обеспечить видеонаблюдение на даче на длительный период без возвращения хозяев.

Такой вид оборудования оснащается накопителем большого объема, что дает возможность для хранения большого архива данных. Также видеорегистратор идеально подойдет для обеспечения наблюдения с возможностью удаленно просматривать видео с низкой скоростью передачи данных.

Видеорегистратор станет незаменимым инструментом в следующих условиях:

  • Недорогостоящее наблюдение за частным домом при помощи бюджетных, но функциональных камер аналогового действия.
  • Необходимость сохранять большой объем данных в тот момент, когда хозяин дома находится в другом месте длительное время.
  • При необходимости организации видеонаблюдения без возможности подключения к Сети.

Стоит сделать акцент на том, что видеорегистратор можно установить скрытным способом. Современные образцы этой техники обладают возможностью поддерживать связь с системой наружного наблюдения при помощи беспроводного протокола. Такое действие сохраняет доказательства правонарушения даже при уничтожении камер.

Обратите внимание!

Ключевое преимущество видеорегистратора в том, что при обеспечении бесперебойным источником питания он может служить для видеонаблюдения даже без подключения к интернету.

Вариант №3 – облачная система

Облачная система наблюдения предполагает наличие IP камеры с подключением к удаленному хранилищу. Она удобна для того, чтобы установить видеонаблюдение за:

  • детьми, обслуживающим персоналом и домашними животными;
  • дачным участком в ваше отсутствие;
  • офисом, складом, магазином и т.д.

Основные преимущества камеры:

  • наблюдение в режиме реального времени;
  • использование удаленного сервера для записи информации;
  • простота подключения и настройки;
  • быстрое оповещение о наступлении тревожной ситуации;
  • возможность ведения двустороннего диалога благодаря технологии «push to talk».

Монтаж и подключение оборудования

Осуществить установку и подключение видеокамер своими руками достаточно легко при условии наличия хотя бы минимальных знаний в области подобных работ. Перед тем как начинать монтаж видеокамеры и смежного оборудования, следует составить план, на котором будут отмечены все камеры на объекте.

Следующий этап – определение углов обзора. Большой угол обеспечит лучший обзор, но худшее качество деталей, маленький угол имеет прямо противоположные свойства. Заключительный этап подготовки схемы подключения — определение места для регистратора и монитора, за которым будет находиться охранник.

Установка видеокамеры наблюдения осуществляется по следующему алгоритму.

  1. Монтируется камера после подготовки нужного угла обзора и проверки работоспособности устройства. Чаще всего для крепления используются болты и саморезы.
  2. От всех камер прокладываются провода до регистратора. Провода можно прятать в стену или зашивать специальными защитными коробами. Подключение камеры к проводу зависит от типа камер. Обычные аналоговые камеры чаще всего используют для подключения шнур тюльпан (RCA), который коммутируется с коаксиальным кабелем, и уже он подключается к регистратору.
  3. Цифровой регистратор подключается к сети питания, в идеале следует подключить его через источник бесперебойного питания.
  4. Следующий этап – это подключение регистратора к телевизору, монитору либо компьютеру. Как правило, используется кабель VGA, реже HDMI кабель.
  5. IP-камера может быть проводной или беспроводной. В первом случае она может быть сразу подключена к ноутбуку, при этом он будет выступать в роли рекордера и отправлять видео на сервер, если требуется длительное хранение видео или возможность просмотреть его удаленно. Очевидно, что для постоянной работы ноутбук должен быть постоянно включен. В большинстве случае такая камера подключается напрямую через USB разъем. Для этих же целей может служить компьютер.
  6. С целью экономии денег пользователи могут вместо цифрового регистратора использовать плату видеозахвата. Она бывает в виде отдельного блока (подключается через USB) или встроенная в материнскую плату. От самой платы, в зависимости от количества видеокамер, на которые она рассчитана, выходят видео и аудиовыходы. То есть, если плата четырехканальная (для четырех камер), то в ней будет 8 выходов – по два на каждую (картинка и звук). Осуществляется подключение камеры с помощью тюльпанов.
  7. После монтажа всей системы и соединения ее элементов между собой необходимо провести включение и проверить вывод изображения на монитор слежения, а также правильность углов обзора и видимость при плохом освещении.

Иногда у пользователей возникает вопрос, можно ли несколько видеокамер подключить по одному проводу. Сделать это можно, но только для IP-видеокамер с витой парой, которую придется расшарить. Изначально в проводе присутствует 8 линий (отличаются по цветам), каждый цвет подключается в определенном порядке. Для того чтобы расшарить, потребуется взять 1,2,3,6 для одной камеры и 4,5,7,8 для другой.

Совет! Профессионалы не рекомендуют прибегать к таким хитростям, так как вероятность появления артефактов и в целом торможения картинки очень высока.

Порядок монтажа системы видеонаблюдения

Монтаж системы видеонаблюдения не так уж прост, как может показаться несведущему человеку. Причем, как и любая сложная и многоплановая работа, установка системы видеонаблюдения имеет свои этапы, которые не стоит менять местами.

Порядок монтажных работ по установке системы видеомонитринга следующий:

Первый этап

Он включает в себя определение мест расположения камер видеонаблюдения будущей системы, их углы обзора и уклон, а также выбор оптимальных видеокамера для выполнения поставленных задач по охране объекта. Одновременно с этим выбирается помещение, где будет установлено записывающее оборудование (видеорегистратор, сервер, компьютер) и оборудованы места для операторов видеонаблюдения. Если последних нет, то регистратор лучше всего размещать в хорошо защищенном и труднодоступном месте. После этого регистратор подключается к сети питания, лучше всего это сделать через источник бесперебойного питания.

Второй этап

Включает в себя монтаж оборудования в соответствии с проектом, согласованным с заказчиком. На этом этапе устанавливаются видеокамеры, записывающее и дополнительно оборудование, необходимое для запитки камер электроэнергией, усиления видеосигнала и т.д. Также производится подключение регистратора к монитору или компьютеру. Для этого используется кабель VGA иди же HDMI кабель.

Третий этап

Это этап прокладки соединительных кабелей между основными элементами системы видеонаблюдения. Если у вас беспроводная система, то без этого этапа можно обойтись

Важно выбирать тот вид кабеля, который позволит обрабатывать определенное количество данных со всех камер, так как этот факт максимально влияет на работоспособность всей системы

Четвертый этап

После подключения кабелей производится монтаж дополнительного оборудования. Это могут быть роутеры, усилители сигнала, адаптеры и т.д.

Пятый этап

Этот этап заключительный. После установки оборудования и его подключения проводится тестирование работы системы видеонаблюдения и ее наладка.

Установка каждой составляющей системы видеоконтроля также имеет свой порядок. Так при монтаже видеокамер необходимо:

Устанавливать камеру только после того, как составлен план их размещения, и сами камеры проверены на работоспособность

При этом важно добиться равномерности освещения в зоне съемки для получения качественного видеоизображения.
Устанавливая кронштейн, на котором будет закреплена камера, следует уточнить, куда она должна смотреть и только после этого устанавливать камеру. Если крепление для видеокамеры не поворотное, то очень важно сразу выставить нужное направление, чтобы потом не перекручивать устройство.
После монтажа наружной камеры необходимо установить блок питания камеры в специальном защитном кожухе, чтобы туда не попадала влага.

При монтаже видеорегистратора надо действовать следующим образом:

  1. Подключить кабеля, идущие от камер наблюдения в в специальные гнезда видеорегистратора.
  2. Подключить регистратор в электросеть.
  3. Подключить к регистратору VGA кабель от монитора для отображения видеоизображения на дисплее устройства.
  4. Подключить видеорегистратор к роутеру для выхода в сеть Интернет.

Для наглядности этапов монтажа системы видеонаблюдения, представляем видео.

В этой статье мы лишь рассмотрели порядок монтажа систем видеонаблюдения, не затрагивая подробно работы, выполняемые при  каждом этапе. На самом деле монтаж системы видеонаблюдения без специальных знаний достаточно труден. Поэтому в большинстве случаев заказчики обращаются к специализированным монтажным организациям.

Наша компания «Запишем всё» с 2010 года занимается монтажом систем видеонаблюдения в Москве и Подмосковье. Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

2021-02-12T17:12:22+03:0014, Октябрь, 2019|Монтаж видеонаблюдения|

Подбор камеры по необходимым параметрам

Угол обзора камеры

Далее нужно определиться с углом обзора каждой видеокамеры. Если угол будет большим, то и количество объектов, которые попадут в поле видимости, также будет немалым. С единственной оговоркой: мелкие детали будут или плохо просматриваться, или не просматриваться вовсе. Соответственно, если угол обзора небольшой, то мелкие детали будет видно отчетливо, зато наблюдаемая территория в целом будет не так хорошо просматриваться. Все, конечно, зависит от целей, которые вы преследуете, устанавливая подобное оборудование.

Теперь немного поговорим о кабелях, которые нам понадобятся при установке системы видеонаблюдения.

Установка цифрового видеонаблюдения

Первым делом в создании является выбор камер и их местоположений. Последнее должно обеспечить максимальный охват по желаемой области.

Внутреннее использование: кухня, боковые окна, лестница или спальня дома, а также задняя часть магазина или склада, офис лучше контролируется с помощью скрытых камер.

Купольные или bullet камеры обычно используются для контроля передних и задних дверей. Bullet-камера – это камера в вытянутом корпусе со встроенным объективом и кронштейном.

Если вы собираетесь следить ночью, вам нужна камера с низким освещением или ночным видением с инфракрасными датчиками вокруг объектива, чтобы осветить темную область.

Расположите объектив камеры на ваш объект, а простые винты помогут закрепить камеру к потолку или стене, если крепежные винты не включены. Bullet-камеры имеют отверстия для крепления к стене или потолку. Некоторые купольные камеры монтируются как детектор дыма; вы устанавливаете кронштейн, а камера поворачивается на кронштейне. Другие требуют сначала снять купол, а затем вы установите камеру на потолок и установите купол. Вы можете вернуться позже, чтобы отрегулировать положение или объектив.

Размещение камеры

Размещение камеры можно охарактеризовать как обзорным, так и подробным. Размещение камеры влияет на разрешение, частоту кадров и используемый кодек.

Обзор. Камера с обзорной сценой контролирует большую площадь, такую ​​как автостоянка или камера движения, которая просматривает заторы транспортных средств или количество припаркованных автомобилей. Поскольку детали не важны, камеры стандартной четкости с использованием широкоугольного объектива могут быть достаточными. Предпочтительным кодеком может быть MPEG-4 с относительно низкой частотой кадров, 1-5 кадров в секунду.

Обзорные камеры могут быть дополнены камерой с подробным представлением, сфокусированной на ключевой области, представляющей интерес, или на PTZ-камеру для обеспечения анализа в реальном времени областей, представляющих интерес, с более высоким разрешением.

Детальный вид. Размещение детального представления нацелено на наблюдение за конкретной областью интересов с более высоким разрешением, чем обзор. Детальный вид используется для контроля операций в пунктах продажи и распознавания лиц или номерных знаков. Детальный вид может иметь возможность PTZ, или камера может быть близка к предметной области или иметь объектив с длинным фокусным расстоянием. Мегапиксельные или HD-камеры могут быть применены для обеспечения достаточного количества пикселей на дюйм для точного представления объекта.

Количество камер на каждое место. Количество камер в любом здании или объекте может сильно варьироваться в зависимости от требований к охвату и характера применения. Хотя существуют небольшие помещения, где требуется только одна IP-камера, в большинстве случаев даже небольшой офис потребует большего количества камер, которые изначально ожидались бы.

Рекомендации профессионалов по созданию домашних сетей наблюдения

Чтобы организовать функциональную домашнюю систему видеонаблюдения, прислушайтесь к рекомендациям опытных специалистов, на протяжении долгого времени работавших в сфере строительства систем безопасности.

Чтобы система работала хорошо, вам нужно заранее решить, против кого она направлена. Если вы хотите защитить участок от хулиганов или вандалов, камеры лучше устанавливать напоказ. Большое количество камер, прожекторов и другого оборудования, установленного на охраняемой территории, однозначно отпугнет многих злоумышленников.

Типовая схема цифрового видеонаблюдения

Камеры необходимо расставлять на территории таким образом, чтобы они не только захватывали определенный сектор охраняемого участка, но и чтобы в их поле зрения попадали другие устройства безопасности. В этом случае при возникновении сбоя на одной из камер вы быстро сможете определить, что с ней случилось.

Скрытые камеры устанавливают в домашних системах достаточно редко. Во-первых, они не отпугивают потенциальных воров, а лишь позволяют зафиксировать правонарушение или найти виновников случившегося. Во-вторых, они отличаются большей стоимостью, меньшей функциональностью и хрупкостью. Обычные цифровые камеры позволяют с меньшими вложениями передавать на ваши устройства изображение значительно лучшего качества и прослужат намного дольше.

Всегда стройте системы безопасности таким образом, чтобы в дальнейшем их можно было улучшить, модернизировать. Покупка регистратора на 8 камер, если вы планируете установить только 4, позволит вам в будущем существенно повысить функциональность видеонаблюдения, затрачивая средства только на покупку дополнительных камер и не трогая остальное оборудование.

Видеонаблюдение на даче

С развитием технологий задача видеонаблюдения за дачей в режиме 24/7 упростилась: современные решения позволяют наблюдать за территорией — и не важно, где вы сами. Главное, чтобы на участке работал интернет и было проведено электричество

Есть разные по стоимости решения. Можно, скажем, посмотреть в сторону установки готовой охранной системы, которая будет записывать всё происходящее на участке и в доме и позволит следить за происходящим онлайн либо записывать всё на жёсткий диск. В зависимости от поставщика стоимость такой системы — от 20 до 60 тысяч рублей за две камеры. Чем больше камер, тем дороже.

Наша задача — удешевить установку, но всё же обеспечить гарантированный контроль над домом и участком.

Минимальный набор для этого: видеокамера, модем (роутер) с мобильным интернетом, флешка и электричество. Рассказываем по пунктам.

Выбор оборудования

Первая проблема, стоящая перед человеком, который решил произвести установку видеонаблюдения дома, — подбор подходящего оборудования. На крупных предприятиях для этого потребуется проводить замеры, делать сложные расчеты. Для небольших объектов можно использовать готовые комплекты и самостоятельно выполнить монтаж камер, остального оборудования.

В состав комплекта обычно входит видеорегистратор, нескольких видеокамер, кабели, блок питания. Предусмотрены и детали для монтажа аппаратуры

Отдельное внимание нужно обратить на камеры. Существует несколько их видов, предназначенных для разных задач. Модель, устанавливаемая в помещении, отличается от уличной камеры

Готовые комплекты удобны тем, что в дальнейшем к ним можно будет подключать дополнительные устройства

Модель, устанавливаемая в помещении, отличается от уличной камеры. Готовые комплекты удобны тем, что в дальнейшем к ним можно будет подключать дополнительные устройства.

Анализ рынка: целевая аудитория, конкуренция и риски

Конкуренция по продажам и монтажу видеооборудования очень высокая. Но как уже было сказано про отсутствие монополии, это дает всем предпринимателям возможность здорового конкурирования между собой.

ЦА предпринимателя по монтажу систем видеонаблюдения довольно широкая. Однако, при этом стоит понимать, что физические лица – это малая часть от целевой аудитории, хотя по неопытности можно подумать обратное.

Процентное распределение ЦА:

  • 30% – частные лица и предприниматели малого бизнеса. Сюда входят все клиенты, которые планируют оборудовать видеокамерами участок, дачу, частный дом, магазин и иные объекты. Доходность с этой категории невысокая, потому что заказы считаются разовыми, а объем работ варьируется в пределе 4-6 камер на участок или частный дом;
  • 30% – муниципальные учреждения. Сюда относятся все государственные объекты, начиная от поликлиник и школ и заканчивая надзорными органами (налоговая инспекция, суды, отделы МВД и т.д.). Заказ от госучреждения можно получить напрямую или в ходе участия в тендере. Доходность в этом случае намного выше, чем от сотрудничества с частными лицами, поскольку сразу заключается контракт на монтаж видеооборудования в нескольких объектах площадью от 500 кв. м.;
  • 40% – коммерческие структуры. Это строительные компании, средние и крупные предприниматели и иные представители бизнеса, нуждающиеся в обновлении оборудования или монтаже видеокамер в новом помещении.

Планируя организацию бизнеса по установке систем видеонаблюдения, следует понимать, что конкуренция в этой области достаточно высокая. Рынок если не переполнен подобными предложениями, то заполнен на 70-80%. Это достаточно большой показатель, чтобы считать вхождение в деятельность без препятствий. Именно поэтому нужно позаботиться о конкурентных преимуществах:

  • формирование широкого спектра предложений, захватывая максимальные границы ЦА;
  • удержание стоимости услуг и оборудования на уровне ниже конкурентных;
  • использование качественного оборудования;
  • предоставление гарантии на услуги;
  • предоставление услуг по обслуживанию и диагностике техники.

Проведя анализ рынка и конкурентов, можно выявить сильные и слабые стороны бизнеса, определить выгодные форматы, на основе чего сформировать собственную модель проекта.

Риски бизнеса по установке систем видеонаблюдения:

  1. Отсутствие спроса на услуги – характерно для населенных пунктов с малой численностью населения и невысоким уровнем предпринимательской составляющей. Кроме этого, отсутствие спроса может быть связано с высокими ценами на услуги или отсутствием популярных предложений, которые есть у конкурентов.
  2. Проблемы с поставками – характерно для бизнесменов, которые сотрудничают с иностранными поставщиками. В этом случае придется переплачивать за доставку товара из-за границы, проводить регулярный мониторинг законодательных актов, направленных на запрет или ограничение ввоза той или иной продукции из-за рубежа.
  3. Отсутствие окупаемости проекта – риск характерен для тех предпринимателей, кто игнорирует бизнес-план и финансовые расчеты при организации собственного дела. В итоге основная часть средств распределяется нецелесообразно, что приводит к банкротству предприятия на начальной стадии работы.

Наблюдение за дачей – на что обратить внимание?

Перед тем как сделать видеонаблюдение своими руками, нужно обдумать некоторые нюансы. Схемы удаленного подключения будут безотказно функционировать, если соблюсти следующие требования:

  1. Безопасность камер. К сожалению, многие преступники знают, как повредить оборудование с целью проникновению на территорию и нанесения ущерба.
  2. Бесперебойная работа. Уличное видеонаблюдение должно функционировать независимо от погодных условий или температурного режима.
  3. Защита каналов связи и серверов от несанкционированной передачи информации или взлома.
  4. Обеспечение спящего режима. Для установки видеонаблюдения таким способом требуются датчики, распознающие факт нарушения и дающие тревогу.

Существует масса вариантов, как настроить камеру видеонаблюдения и подключить ее к центральному устройству, для этого очень часто используется сеть 3G. После монтирования системы видеонаблюдения своими руками, нужно произвести проверку ее функциональности. Как это делается, и какие способы существуют?

Как проверить канал передачи данных?

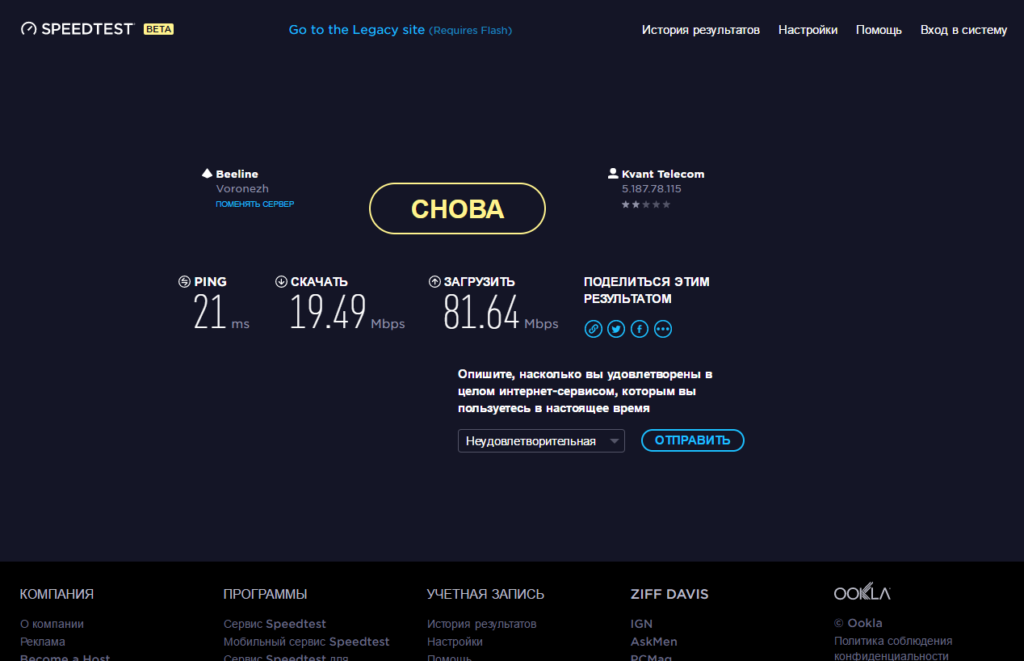

Проверка осуществляется посредством программ тестирования интернета, одна из самых популярных находится на ресурсе speedtest.net. Единовременная проверка не всегда позволяет получить достоверные данные, поэтому ее лучше выполнять через определенные временные интервалы, включая часы пик.

Другим способом проверки является общение онлайн со знакомыми. Настроить камеру видеонаблюдения нужно на 25-30 FPS (кадров в секунду). Если звуковые или видеоданные передаются нормально, значит, подключение не подведет. Любители фильмов могут проверить реальную скорость скачивания, пользуясь торрент-трекером. Этот способ позволяет определить скорость сплошного потока до экрана, что нам и нужно. Устанавливать камеры можно без проблем, если трехчасовая игра в World of Tanks не доставляет дискомфорта. Канал в этом случае отличный.

Существует несколько способов осуществления систем видеонаблюдения своими руками. Что нужно для этого, и как соединяются все компоненты?

Монтаж и подключения кабеля КВК-П

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

Вставляете эти жилы в коннектор питания типа “папа”. Там два разъема “+” и “-“. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный – минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.

Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.

Сверху все изолируете защитным колпачком.

Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.

Соединяете в ней коннекторы между собой и плотно закрываете крышку.

Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.

Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.
