Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

  1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий

Это особенно важно при замене световой точки на более «продвинутую»

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

  1. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

По методу включения/выключения

Здесь деление разнообразнее:

Поворотный. Включение/выключение производится поворотом рычага вокруг горизонтальной оси.

  • Перекидной. В эту группу включим все выключатели для управления освещением из нескольких мест (походные, маршевые, перекидные, реверсивные).
  • Клавишный. Этот тип характерен для бытового использования. Управление освещением осуществляется клавишами.

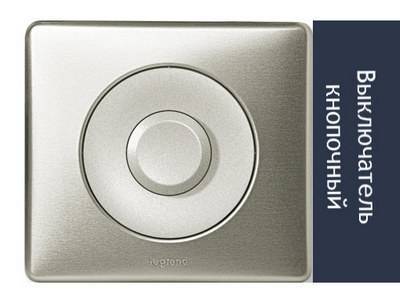

Кнопочный. Кнопочный выключатель с фиксацией может иметь электропривод, механизм приводится в действие легким нажатием кнопки. Кнопочные выключатели без фиксации в быту знакомы всем по кнопке звонка.

Шнурковые. Управление механизмом происходит при помощи шнурка.

Основные типы выключателей

Перед тем как ставить выключатель, нужно определиться с типом коммутатора. От этого будет зависеть принцип монтажа прибора. Различают такие типы устройств:

  • Светодиодные. В корпусе встроена подсветка, которая помогает определять местоположение прибора в пространстве.

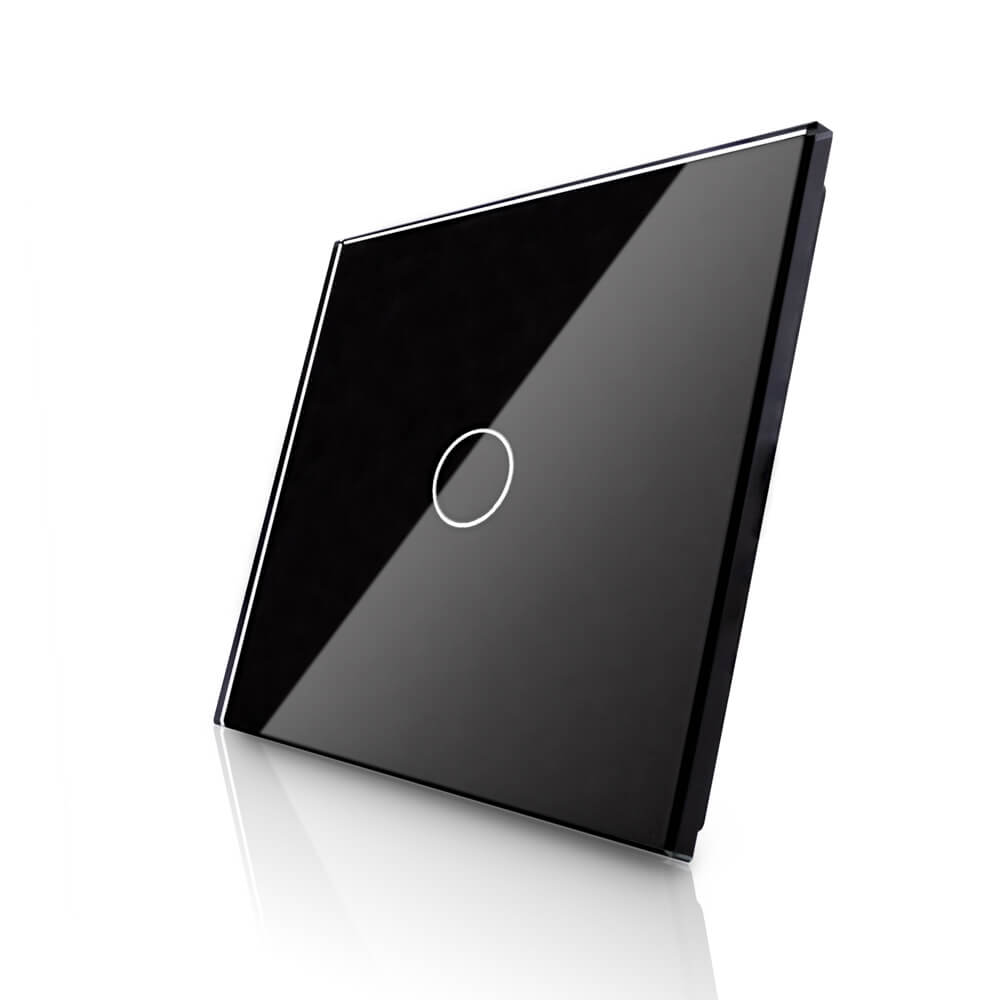

  • Сенсорная модель не имеет клавиш и замыкает/размыкает цепь благодаря легкому касанию чувствительной панели-индикатору.
  • Выключатели шнурового типа представляют собой конструкции, в которых работа с цепью производиться посредством воздействия на цепочку.
  • Беспроводной вариант представляет собой пульт, который управляет работой светильника посредством команд на расстоянии.
  • Коммутаторы–датчики позволяют автоматически управлять работой светильников. Работают в соответствии с данными внешней среды помещения.

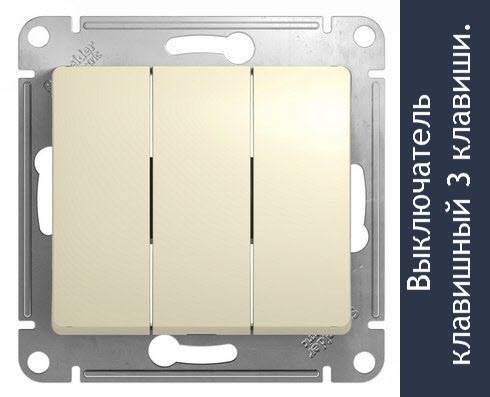

  • Стандартные клавишные выключатели. Такие настенные приспособления представляют собой коробочку с кнопками.

Клавишный

Шнуровой

Коммутатор-датчик

Светодиодный

Сенсорный

Беспроводной

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Схемы и подключение

Далее рассмотрим подробно схемы подключения разных видов выключателей.

С одной клавишей

Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.

Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.

Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

Двухклавишный

Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.

Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:

отдельной статье

На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

С чего начать работу?

Внимание
Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Правила внутреннего монтажа

Сначала нужно определить место, где будет крепиться выключатель с одной клавишей. Затем идентифицируется распределительная коробка, от которой вы начнете тянуть провода. В ней нужно идентифицировать нулевой и фазный провод при помощи индикаторной отвертки. Перед началом работы сеть должна быть полностью обесточена.

Промежуток между точкой монтажа и распределительной коробки выбирается с учетом ограничения в 3 м. От распредкоробки обустраивается штроба для укладки кабеля глубиной и шириной 25 мм.

Применяя дрель с коронкой, необходимо пробурить гнездо. Бетон внутри отверстия извлекают с использованием простого инструмента — зубила с молотком. В ячейку ставится подрозетник из пластмассы, а для его крепления целесообразно использовать шпаклевку.

Провода на контакт необходимо аккуратно завести в подрозетник. Для этого используется отверстие сбоку конструкции. Присоединение проводов к клеммам производится винтовым соединением или при помощи зажимов. После этого штробу можно закрыть гипсовой смесью.

При фактическом монтаже выключателя надо снять декоративную накладку. Устройство заводится внутрь и фиксируется выдвижными лапками. Боковые винты должны быть вкручены. Так выключатель не будет выпадать из гнезда. Когда основная часть будет закреплена, можно насадить и защелкнуть на корпусе накладку.

Схемы подключения

На проходных аппаратах собирают схемы управления осветительными приборами так, чтобы включать-отключать свет можно из двух или более точек одной манипуляцией независимо от положения других коммутационных элементов.

Включение света из двух мест

Схема коммутации из двух точек.

Для построения схемы включения-выключения светильников из двух точек потребуется два переключателя с перекидными контактами. Из схемы видно, что в каком положении ни находился бы первый элемент, вторым можно замкнуть и разомкнуть цепь питания лампы.

Если применить двойной переключатель, можно управлять двумя светильниками или группами светильников. Например, точечным или общим освещением комнаты. Либо вместо второй лампы можно подключить другого потребителя (систему принудительной вентиляции и т.п.).

Схема коммутации из двух точек двумя потребителями.

Управление светильниками из трех точек

Чтобы независимо включать светильники из трех точек, в дополнение к перекидным приборам понадобится еще перекрестный. Его клавиша управляет контактной группой, содержащей две перекидные пары, соединенные особым образом:

  • каждая пара имеет свой раздельный вход;
  • нормально разомкнутый контакт одной пары соединяется с нормально замкнутым контактом другой пары и подключается к общей клемме;
  • нормально замкнутый контакт одной пары соединяется с нормально разомкнутым контактом другой пары и подключается к другой общей клемме.

Схема перекрестного переключателя.

Такой прибор еще называют реверсивным – с его помощью можно поменять полярность постоянного напряжения на нагрузке, и реверсировать направление вращения, например, двигателя постоянного тока.

Коммутация из трех точек.

Такая схема подключения проходных и перекрестного выключателей пригодится в Т-образных проходах или в детских комнатах на двоих.

Управление светильниками из четырех точек

Добавлением одного промежуточного реверсивного аппарата можно управлять светом из четырех различных мест.

Коммутация из четырех мест.

Схема кажется громоздкой из-за обилия контактов. Но по факту выключатели подсоединяют друг к другу кабелями всего лишь из двух жил.

Независимое управление светом из пяти мест

По тому же принципу можно увеличить количество пунктов включения и выключения осветительных приборов до пяти.

Схема включения-отключения света из пяти точек.

Добавление каждого промежуточного реверсивного элемента увеличивает количество точек управления на единицу. Теоретически число точек включения ламп можно нарастить до бесконечности, потребуется лишь достаточное количество перекрестных включателей. На практике редко где может понадобиться даже пять элементов управления.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Количество и конфигурация органов управления

Органы управления выключателей всегда на виду, кроме этого, это элемент, с которым непосредственно взаимодействует пользователь

Поэтому, при производстве выключателей на них обращают особое внимание. Так, количество органов управления чаще всего составляет один или два, в редких случаях — три

Необходимость купить выключатель для внутренних электропроводок с тремя клавишами возникает сравнительно редко. А небольшой спрос означает и небольшое предложение.

Кроме клавиш (продолговатая накладка на кулачковом механизме) органы управления могут иметь и другую конфигурацию. В ретро моделях выключателей распространены роторные или тумблерные механизмы. Положения роторных выключателей меняются путем поворота управляющей ручки вокруг ее оси, а тумблерный имеет то же кулачковый механизм, что и в клавишных, но оснащенный вытянутой ручкой вместо клавиши. Отельные модели оснащаются шнурком для переключения положения или специальным механизмом для активации карточкой. Последние модели часто применяются в гостиницах.

Особенности конструкции встраиваемых выключателей

Собственно механизм выключателя не отличается в моделях для скрытого и открытого монтажа. В любом случае это будет двухпозиционный ключ или переключатель с кулачковым механизмом или подпружиненный нормально разомкнутый контакт. Однако, в отличие от накладных моделей, внутренние выключатели и розетки (именно такой тип, скорее всего, придется купить при ремонте квартиры) не имеют собственного корпуса. Такая особенность порождает ряд конструктивных отличий встраиваемых механизмов.

Так, встраиваемые механизмы требуют устройства технических углублений в стене с последующей установкой специальных монтажных коробок, которые и выступают в роли их корпуса. Сам выключатель (или любой другой механизм для внутреннего монтажа) крепится к специальному суппорту. Суппорт — это фигурная стальная пластина, которая крепится к монтажной коробке. Она же фиксирует механизм и выступает в роли крепления для декоративных элементов. Именно из-за этой особенности декоративный потенциал внутренних выключателей гораздо выше, чем в случае с накладными моделями, и это при приблизительно одинаковой цене.

Совершенно по-иному дела обстоят с защищенностью встраиваемых выключателей. Благодаря конструктивным особенностям накладные модели обладают большей степенью защищенности. С другой стороны, в подавляющем большинстве случаев применения встраиваемой электрофурнитуры высокая степень защищенности не нужна. А если дополнительная защита все же необходима, то можно вдобавок к внутреннему выключателю купить специальные уплотнительные подкладки под декоративные рамки и суппорты.
