Устройство ливневой канализации в многоквартирных домах

Обзор основных составляющих системы

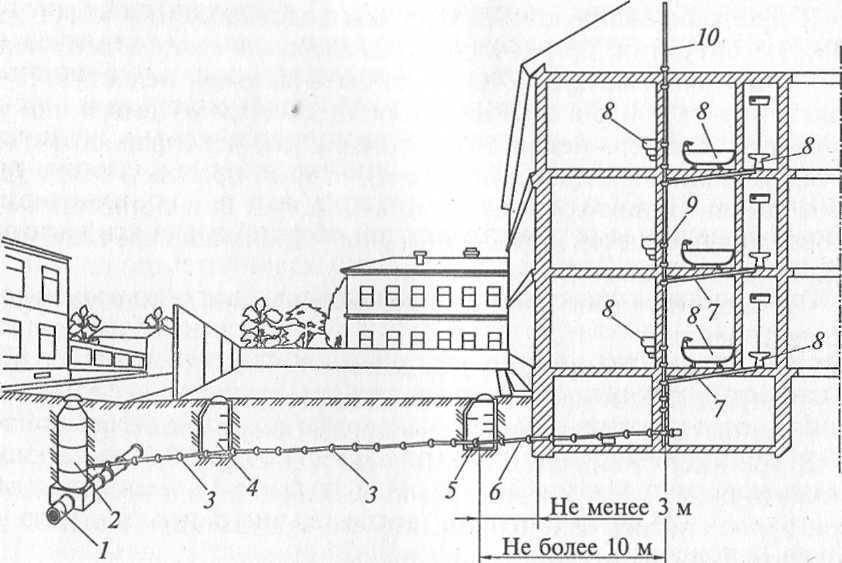

Схема канализации в многоэтажном доме значительно сложнее, чем в личной застройке, наряду с этим любая из частей крайне важна, и каждые недоработки вырастают в громадные неприятности потом

Вследствие этого принципиально важно знать кое-какие факторы, напрямую воздействующие на уровень качества работы всей канализации

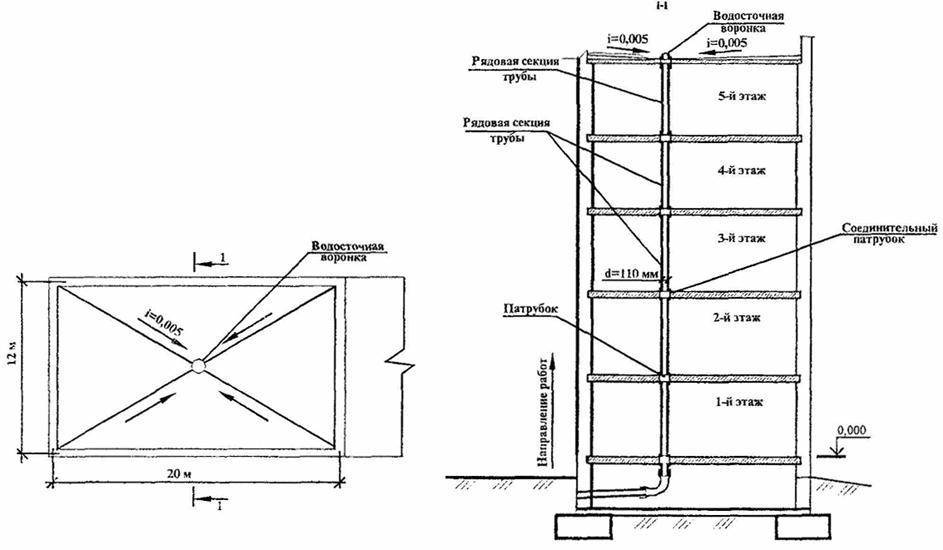

Стояк

Канализационный стояк в многоэтажном доме подвергается самым важным нагрузкам, и эта часть системы есть основополагающей.

Размещение остальных частей определяется как раз в соответствии с положением основной магистрали, исходя из этого обзор нужно начать как раз с нее:

Размещение стояков, их диаметр и материал изготовления определяются еще на стадии проектирования. Все работы начинаются как раз с изучения проекта и в соответствии с ним.

Прежде всего проводится разметка будущего положения конструкции, она может размешаться как в стен (тогда пригодится штробление), так и снаружи, в этом случае труба выставляется с определенным отступом от поверхности.

В случае если монтаж осуществляется с отступом от поверхности, то нужно провести крепление хомутов, каковые будут фиксировать конструкцию, для этого в плитах сверлятся отверстия под дюбеля, каковые идут в наборе с креплением

Принципиально важно контролировать вертикальность размещения хомутов, дабы быстро и легко осуществлять нужные регулировки, употребляются шурупы-шпильки.. Потом производится монтаж стояка, работа начинается снизу, наряду с этим по окончании установки каждого элемента его положение контролируется при помощи строительного уровня, положение должно быть строго вертикальным без каких-либо отклонений

Потом производится монтаж стояка, работа начинается снизу, наряду с этим по окончании установки каждого элемента его положение контролируется при помощи строительного уровня, положение должно быть строго вертикальным без каких-либо отклонений.

Необходимо подчеркнуть, что устройство ливневой канализации в многоэтажном доме Сейчас редко реализуется через стояки в связи с тем, что на протяжении осадков жильцов тревожит посторонний шум от стекающей воды. Исходя из этого значительно чаще в современных зданиях делается отдельная водосливная система.

Канализация в квартирах

Эта часть во многом схожа с системой в частных зданиях.

При проектировании и монтаже направляться не забывать пара ответственных правил, каковые обеспечат максимально долгую эксплуатацию без засоров, нужно понимать, как устроена канализация, и какие конкретно показатели наиболее ответственны:

Для бесперебойной работы нужно, дабы все трубы сходились к стояку с уклоном от 3 до 5 градусов, наряду с этим принципиально важно, дабы показатель был однообразным от начала и до конца. Исходя из этого нужно шепетильно выставить положение всех элементов еще до их крепления и фиксации

Неравномерный уклон может служить причиной засора, удалить который будет очень проблематично.

оптимальнее делать систему, при которой труба будет идти от кухни через ванную либо санузел к стояку без поворотов и ответвлений. Чем меньше изгибов в трубе, тем меньше возможность происхождения засоров и отложений на стенках.Инструкция по проведению работ несложна: как возможно меньше поворотов, и максимально равномерные уклоны.
Не следует забывать о необходимости оставления ревизионных узлов для прочистки системы в случае происхождения неприятностей. Стоит не забывать, что по статистике самым проблемным есть участок от кухонной мойки до ванны

Кроме этого принципиально важно покинуть ревизионный люк и в стояке, в противном случае устранить засор канализации без порчи трубы будет нереально.

голоса

Рейтинг статьи

Конструкция водоотвода

Водоотвод представляет собой взаимодействие нескольких элементов:

• воронка, находящаяся на крыше и непосредственно осуществляющая прием воды. Подробное описание ее элементов приведено ниже в статье;
• желоба для подвода стоков к воронкам расположены горизонтально в плоскости крыши;
• трубы для отвода воды;
• вертикальные стояки;
• выпуски, которые устанавливают у основания стояка. Они служат для отвода воды от здания в ливневый, канализационный коллектор;
• крепежи.

Стоит отметить, что все элементы конструкции должны располагаться внутри отапливаемой зоны, в стенах либо внутреннем пространстве зданий. Такая мера позволит исключить промерзание системы в зимний период и устранит негативное воздействие атмосферных факторов (температурные колебания, воздействие солнечных лучей и т. д.) на элементы конструкции. В многоквартирных домах стояки внутреннего водостока рационально размещать в вентиляционных или канализационных шахтах.

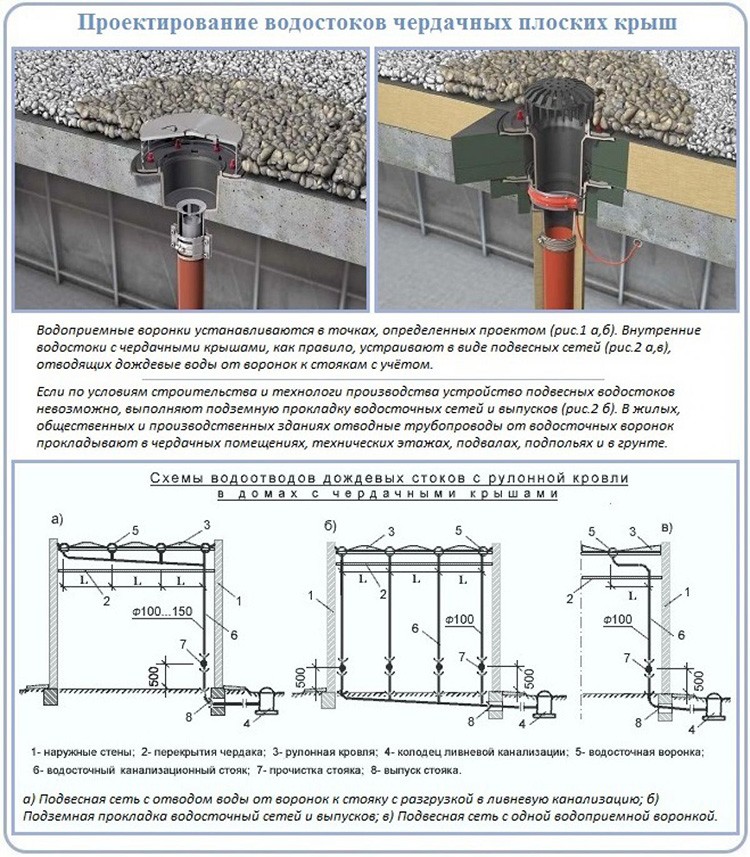

Воронка внутреннего водоотвода представляет собой сборную конструкцию, в которой можно выделить несколько элементов. Видеть их можно на фото ниже.

Такая воронка предотвращает попадание сора в систему водостока, устраняет излишки воздуха, для полноценного заполнения трубы стоками, защищает кровельное полотно от протеканий, предотвращает промерзание системы. Нарушения и изменения в приведенной конструкции воронки могут повлечь сбои в работе системы внутреннего водоотвода, стать причиной течи кровли и, как следствие, порчи имущества жильцов многоэтажного дома.

Водосборную воронку подключают к вертикальному стояку (самотечная система) либо к горизонтальной трубе (сифонно-вакуумная система). Все стыки необходимо тщательно герметизировать во избежание протечек. Видеть подключение водосборной воронки к горизонтальному водоотводу можно на фото ниже.

Для монтажа стояка используют трубы из пластика, оцинкованной стали, оцинкованной стали с полимерным покрытием или из сплава меди с цинком и титаном. Стоит отметить, что самым дешевым вариантом является пластик, однако, по техническим характеристикам этот материал уступает аналогам. Диаметр трубы может быть 100, 140, 180 мм. Выбор этого параметра зависит от площади кровли, количества устанавливаемых водоотводов, объема осадков, типа внутреннего водоотвода. Вертикальный сток собирают из звеньев, длина которых равна 700 либо 1380 мм.

Важно! Приведенные выше параметры, должны быть прописаны в технической документации на конкретный строительный объект на основе соответствующих расчетов.

Мой дом – моя крепость

С многоквартирным домом, надеемся, вы разобрались. А как быть, если это частный жилой дом? Вам необходимо провести монтаж ливневой канализации на участке. Можно изучить устройство системы, закупить необходимые материалы и приступить к монтажу самостоятельно.

Можно выбрать для проведения работ специализированную организацию. Цены во многом зависят от выбранного вами материала, периметра дома, количества водостоков, стоимости монтажа и др.

Ни при каких условиях нельзя осуществлять врез в канализацию, предназначенную для сточных вод. Это разные системы, ни одна организация не выдаст вам разрешения на работы.

Врез в центральную ливневую канализацию возможен при наличии всех разрешительных документов. Это длительный и трудоемкий процесс, но он того стоит – вам не придется создавать на участке дренажную систему с отводом в резервуар.

В любом случае организация ливневой канализации в частном жилом доме такой же необходимый процесс, как в многоквартирном. И в том, и в другом случае речь идет о безопасности, а также о качестве жизни в вашем жилище.

Приходилось ли вам сталкиваться с неисправной ливневой канализацией? Удавалось или нет возместить ущерб? Можете ли вы рассказать о способах монтажа ливневки в жилом доме? Насколько актуальными вы считаете затронутые в статье вопросы?

Ждем ваших откликов на нашем сайте. Будем рады услышать ваше мнение и предложения.

Нормы и правила по уходу за стоками и канализацией

Главной целью профилактических работ по уходу за канализацией считается обеспечение безопасной и бесперебойной работы. Выход канализации из строя грозит проблемами не только для одной отдельной квартиры, а для всего дома в целом.

Для этого разработаны специальные нормы и правила, которые рекомендуется соблюдать в обязательном порядке:

• при установке новых труб требуется соблюдать определенный диаметр отверстия. Слишком узкие трубы могут не справляться с постоянно поступающим мусором, быстро выходя из строя;
• канализационная труба должна укладываться под определенным углом, который обеспечивает естественный слив нечистот, не давая им застаиваться в одной точке;
• бытовая техника, подключенная к общедомовой канализационной системе, должна использоваться по назначению.

Несоблюдение данного условия грозит серьезными засорами;

• все профилактические работы, направленные на очистку основных узлов канализационной системы, должны выполняться в срок и в полном объеме;
• сливные отверстия, расположенные в кухонных раковинах, ванных или душевых кабинах, оборудуются защитными сетками, предотвращающими попадание в трубу мусора;
• строго запрещено заниматься самостоятельной перепланировкой и перемещением канализационных труб. В случае возникновения необходимости в перепланировке обратитесь в жилищную организацию за разрешением.

Старайтесь тщательно осматривать ведра для мытья полов, когда сливаете их в унитаз. Многие владельцы забывают извлекать из них половую тряпку, которая забивает трубу. Избежать возникновения такого засора проще простого, достаточно проявить немного внимательности, а вот избавиться от него в разы сложнее.

Устройство водостока для многоквартирного дома

Если течет ливневая канализация в многоквартирном доме, то необходимо обратиться в местную коммунальную службу, которая занимается устранением неполадок. Внутренний водосток представлен следующими компонентами:

• Технологическая воронка ливнеприемника (сложная конструкция).
• Трубные элементы — основные и отводные.
• Выпуск.

Попробуем подробно разобраться, как устроена ливневая канализация в многоэтажном доме. Согласно нормативным положениям, ни один дом не буден сдан в строй до тех пор, пока не будет оборудована ливневая система канализации и водоотведения. Для плоских крыш предусмотрена специальная воронка, которая отвечает за основной водосток. Конструкция воронки включает в себя следующие элементы:

• Фильтр для очистки от скопления засохших листьев.
• Фильтр воздушного типа.
• Прижимной тип фланца.
• Уплотнительное соединение.
• Конструкционная часть воронки.
• Трубный элемент.
• Термический кабель — термокабель.

Классификации водостоков

Согласно общепринятым правилам и нормативным положениям определено 2 основные классификации водостоков, это:

• Самотёчный вариант.
• Сифонный тип.

Основной принцип самотёчного варианта, это сбор и отвод сточной жидкости по желобам, с последующим отводом с уклоном в общую систему. В данном случае происходит лишь частичное заполнение жидкостью работающей системы. Такой вариант имеет невысокий КПД, из –за вероятности заполнения воздухом и водой внутри самой системы. Для того чтобы этот вариант эффективно работал, потребуется монтаж дополнительных труб и водоотводов, причём все комплекты должны иметь больший диаметр, для проведения общей работы всей ливневой системы многоквартирного дома.

Зная, что ливневая канализация в многоэтажном доме это полноценный инженерный комплекс системы водоотведения, многие по праву считают, что сифонный тип будет рациональным и правильным во многих отношениях. Вода в данном случае заполняет полностью систему, создавая своеобразный столб воды. В этой системе задействовано несколько основных компонентов, в частности комплексные элементы приёмников, которые в итоге должны соединяться в горизонтальную часть водосточной системы.  Переход в вертикальное положение осуществляется при использовании специального колена. Многие эксперты считают, что сифонный вариант является оптимальным по многим показателям, при этом при обустройстве такого варианты осуществляются минимальные затраты на расходные материалы.

Особенности сифонной системы

Учитывая популярность сифонного варианта системы водостока, следует отметить, что тот, кто обслуживает ливневую канализацию в многоэтажном доме при эксплуатации и ремонте учитывают следующие факторы и компоненты:

• Климатические характеристики местности.
• Количество выпадающих осадков по сезонам.
• Типовое исполнение кровли.
• Характеристики и параметры постройки здания.
• Какие показатели имеет обратный напор воды.
• Обязательное наличие теплоизоляционного материала, а в некоторых случаях электроподогрев.
• Для снижения шумного режима, необходимо использовать шумоизоляцию специального типа.

Особенности монтажа ливнёвки в многоквартирном доме

Учитывая то, что в разных регионах страны и земного шара климатические условия имеют разные по значениям и параметрам характеристики, при обустройстве инженерной коммуникации производят подробный расчет всех основных и вспомогательных параметров.  Главный параметр, это создание условного наклона, который не зависит от климатических и природных факторов. В любом случае, для холодных регионов предусмотрены различные варианты строительства крыш — инверсионные и классические. Для обоих вариантов необходимо выполнять следующие требования по монтажу:

• Разуклонку для стяжки и плит перекрытия делают с незначительным уклоном, который составляет не более 1-2%.
• На скатных крышах имеется парапет, к которому крепятся желоба, куда стекается первоначально жидкость, после этого она попадает во внутренний коллектор водоотвода.
• Допускается изготовление разуклонки по методу «конверта». В данном случае воронка становится своеобразным независимым объектом водораздела.

Правильное типовое решение для обустройства ливнёвки в многоквартирном доме разрабатывают с учетом основной конструкции дома. В проектных документациях имеется необходимые значения и расчёты, которые предусматривают строительство соответствующего типа крыши в сочетании с общей инженерной системой водоотведения.

ПОДПИСКА

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Расчет производительности ливневой системы

Несмотря на то, что СНиП для ливневок был утвержден еще лет 30 назад, его актуальность сохраняется и до сих пор. Опираясь на его установки, можно с легкостью определить, какой производительности систему необходимо обустроить в том или ином месте.

Ливневая канализация — это соединение трубы, дождеприемников, лотков и прочих составляющих в единую систему, которая используются для улавливания и отведения воды с крыш, трасс и площадок.

В целом, несмотря на кажущуюся громоздкость и запутанность формул и таблиц, для собственника частного жилища или дачного участка не составит особенного труда произвести упрощенные расчеты. В результате можно будет получить данные по таким параметрам системы, как:

• степень углубления труб в почву;
• оптимальный угол наклона трубы;
• а также объем воды, которую необходимо отвести от объекта.

Производительность ливневки можно рассчитать по следующей формуле: Q = q20 × F × Ψ. Здесь в качестве переменных указываются:

• Q – итоговый объем воды, необходимый для отвода;
• q20 – это коэффициент среднего объема осадков. Он измеряется в литрах на один гектар и является уникальным для той или иной местности. Соответствующие значения этого коэффициента берутся непосредственно из документации СНиП;
• F – площадь участка, на котором оборудуется канализация;
• Ψ – коэффициент впитывания той или иной поверхностью влаги (он же – просто коэффициент поправки).

Для Ψ будут актуальными следующие коэффициенты: показатель 1.0 – для обычной крыши дома, то есть впитывания практически не происходит; для асфальта – 0.95; для такой поверхности, как бетонное покрытие коэффициент поправки составит уже 0.85, а для щебня и гравия – 0.4. Наконец, для открытого грунта и для газона – 0.35.

Просто перемножив все данные, можно получить суммарный объем жидкости для одного дождеприемника при заданных условиях. Как показала практика, в подавляющем большинстве случаев для частного загородного землевладения будет достаточно иметь трубы диаметром от 10 до 11 см, а в случае с коллектором это значение увеличится до 20 см.

Нужно также при проектировании учесть и возможность ручной прочистки труб или под высоким давлением, например, с помощью бытовой автомойки. Это возможно лишь тогда, когда диаметр труб не превышает 20 сантиметров. В противном случае не обойтись без привлечения специализированной техники.

Особенности внешнего участка системы

                Наружный
участок представляет собой либо дренажный колодец, соединенный с внутренним
участком подземным трубопроводом, либо присоединение к магистральной линии.
Особенность работы этих сетей состоит в непостоянной загрузке. Большую часть
времени внутренняя полость пустая, что делает ее привлекательной для грызунов и
насекомых. Если монтаж
системы был выполнен с ошибками, возникнут засоры. Для устранения по всей длине
подземной части трубопровода устанавливаются ревизионные (смотровые) колодцы.
Расстояние между ними должно составлять не более 50 м (для труб диаметром от
200 до 450 мм). Прочистка засоров — трудоемкая процедура, поэтому чаще
всего используют наружные лотки. Они накрыты декоративными решетками и легко
очищаются от песка и мелкого мусора.

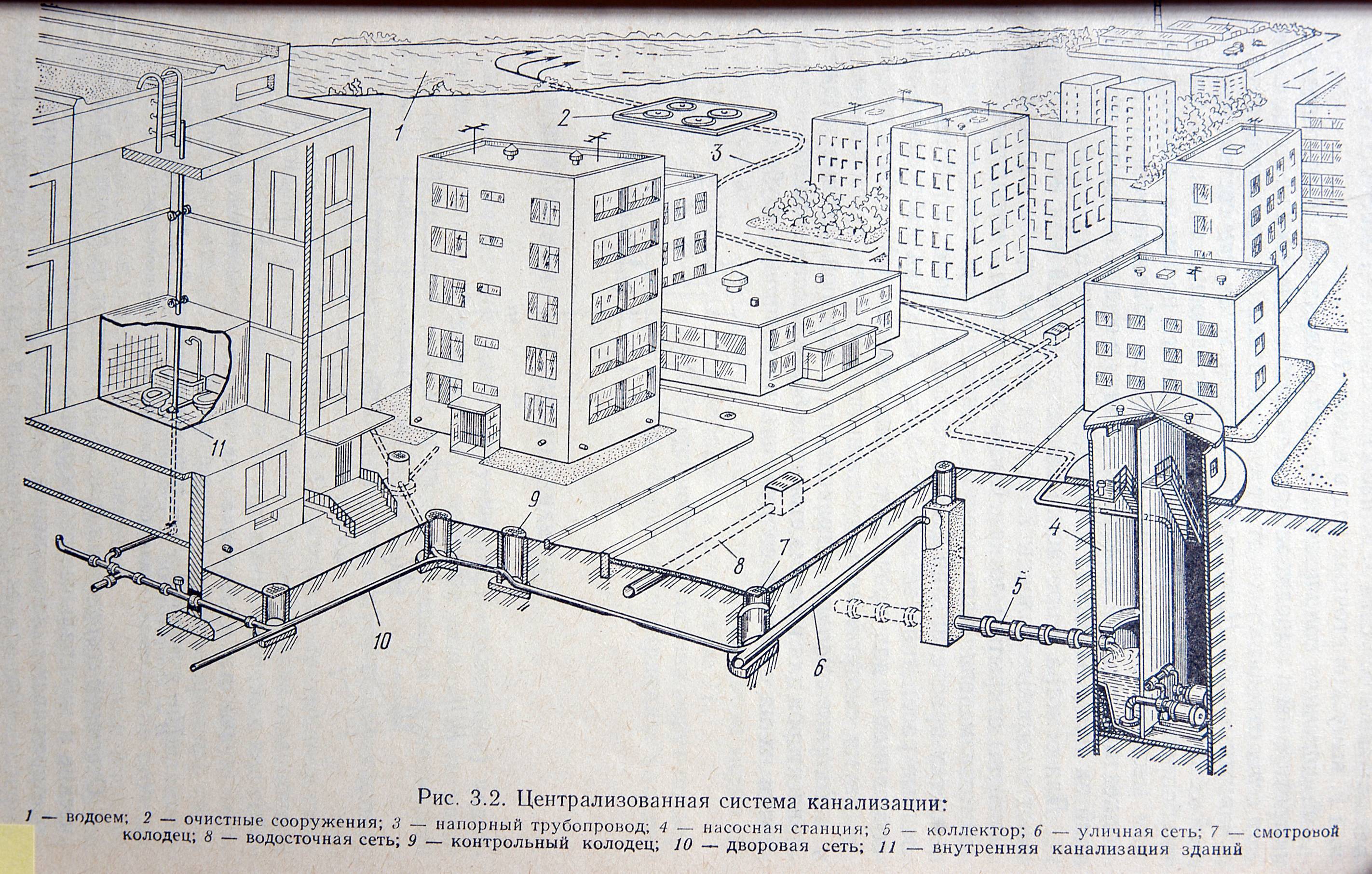

                Существуют разные типы наружных систем:

• самотечные;
• напорные.

Первые представляют собой систему
трубопроводов, расположенных под определенным уклоном. Стоки текут по ним
самостоятельно, без посторонней помощи. Второй тип представляет собой комплекс
труб, расположенных на разных уровнях. Подача стоков производится при помощи
специальных насосов. Такой тип сети используется в условиях плотной застройки,
сложного рельефа местности или необходимости обойти автостраду.

Что говорит СНиП про глубину залегания труб

Может показаться странным, но по этому поводу в документации нет каких-либо определенных указаний. Здесь СНиП скорее рекомендует, нежели указывает. В целом, все сводится к тому, чтобы сочетать такие факторы при определении глубины закладки трубы, как степень промерзания почвы, пролегание водоносной жилы, а также опора на личный опыт мастера. Впрочем, можно все-таки опираться на следующие общие рекомендации:

• трубы с диаметром меньше 50 см должны быть углублены на глубину не менее 30 см от места промерзания грунтов;
• если труба имеет диаметр от 50 см, то эта глубина должна быть увеличена до 50 см.

Подготавливая траншеи необходимо учесть уровня промерзания грунта, а так же приплюсовать к нему толщину песчаной подушки на дне. При таких показателях прокладка труб ливневой канализации самая оптимальная.

Однако в любом случае глубина должна составлять не менее 70 сантиметров, если считать от поверхности почвы до крайней верхней кромки трубы. В том же случае, если по каким-то объективным причинам укладка в грунт на заданную глубину невозможна, допускается и прокладка на меньше глубине – но при этом необходимо озаботиться о дополнительной защите канализационной трубы от внешних механических воздействий.

Добавочные правила при установке ливневой канализации

Специалисты, ведущие монтажные работы по установке водостоков на кровле зданий, должны учитывать некоторые правила:

Установка водостоков

• один стояк ливневки обслуживает не более 250 м² кровли;
• все элементы канализации герметизируют самым тщательным образом;
• крепежные детали не должны «передавливать» материал основных элементов ливневки;
• в трубах стояков должны присутствовать ревизии для их обслуживания;
• введение ливневой канализации в работу должно производиться после ее испытания на работоспособность.

Монтаж систем канализации и их обслуживание производится только сертифицированными специалистами.

Что такое водосток

Определение

Иногда конструкции стока не устанавливают в жилых помещениях, которые имеют односкатную крышу, так как вода стекает благодаря физически естественным факторам. Но чаще всего водосточные системы уже заранее вносят в проект дома и устанавливают почти во всех бытовых и промышленных конструкциях.

Разновидности водостоков

Есть два главных вида проектов стока – наружные и внутренние водостоки. По названию уже становится ясно, что разница есть лишь в принципе монтажа. Наружная система крепится на стену дома, ее легко обслуживать и устанавливать. Система внутреннего водостока  подлежит врезанию в боковые грани строения, и часто ее декорируют сендвич-панелями, сайдингом или мягкой битумной черепицей. Внутренние водостоки обычно используют в производственных помещениях и многоэтажках.

Преимущества внутреннего водостока:

1. Экстерьер дома не нарушается. Вы можете установить водосточную трубу так, что она даже не буде заметной.
2. Удобный вывод воды, эффективность в разы выше, чем в наружных аналогах.
3. Можно устроить так, чтобы вывод воды был прямо в дренажную систему, и вам не понадобиться устанавливать внешние канализационные трубы. Это отличный вариант для производственных зданий, так как вода не будет скапливаться, фундамент не будет подтекать и полное отсутствие неприятных запахов.

Недостатки внутреннего слива:

1. Сложность монтажа. Перейти с наружного водостока на внутренний – задача не из легких, и понадобиться разобрать часть крыши, а также потребуется специалист, который сделает все правильно и без нарушений норм.
2. Сложность ухода. Если наружную систему можно прочистить специальной щеткой, то в случае с внутренним водостоком вам придется время от времени демонтировать конструкцию, а также снимать перекрытия и проч.

Составные части водостока

Внутренний водосток представляет собой узлы из труб, розетки, решетки и уклоны. Компании, которые занимаются производством таких систем, могут изготовить водосток на заказ по проекту, и выполнить в той конфигурации, которая вам нужна. Вы приносите проект, согласовываете его с профессионалами в области инженерии и делаете заказ.

Самые красивые сливы – это медные, но цена на них достаточно высока. Это, пожалуй, самая дорогая система внутреннего водостока, но с ней не сравнится ни одна другая по долговечности и эстетичности, так как медь устойчива ко всему, и даже к кислотным дождям, которые часто бывают в местности с промышленными предприятиями. Намного интереснее будет смотреться медь с деревянным покрытием на беседке, террасе или декоративном балкончике.

Ранее активно использовали трубы из чугуна, но из-за их веса приходилось ломать голову над тем, как создать прочные стропила.

В качестве маскировки внутреннего стока можно использовать сендвич-панели или сендвич листы. Мы советуем не просто продумать систему установки, но и как в дальнейшем вы будете снимать ее и накрывающие поверхности, а также вентили и крючки для чистки водостока. Трубы для этого вида водостока могут быть с разным сечением. Обычно используют прямоугольный профиль, который обладает замечательными несущими способностями, удобен в уходе и легко демонтируется при необходимости. Еще бывают полусферические и круглые профили, которые обычно используют для декоративной отделки, где важнее внешний вид, нежели показатели качества.

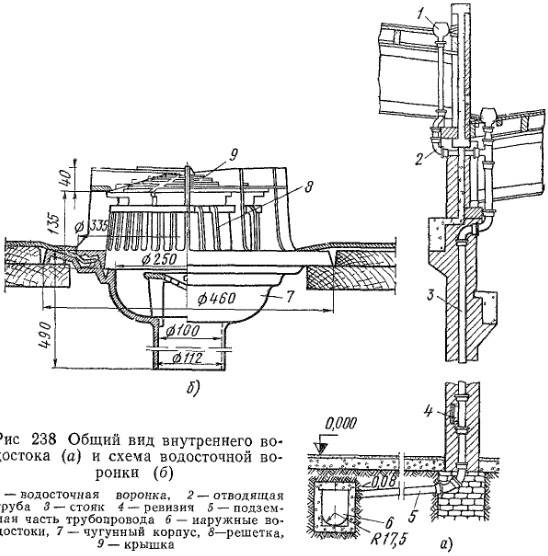

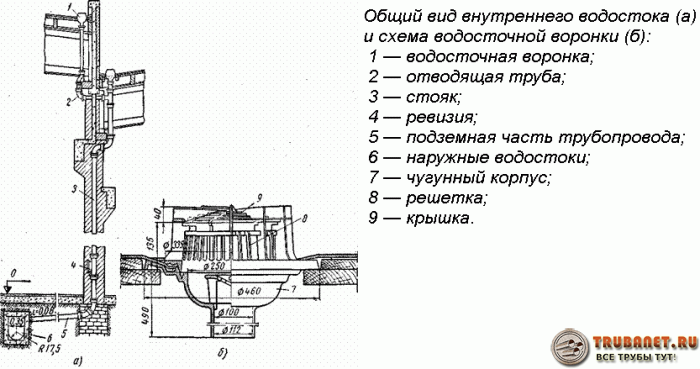

Схематическое изображение внутреннего водостока

Конструкционные особенности системы внутреннего водостока таковы:

1. Водоприемник. Бывает двух видов – колпаковый и плоский. Первый устанавливают на крыше с уклоном, а плоские на ровной кровле.
2. Трубы, которые нужны для равномерного распределения дождевой воды между водостоками.
3. Колодцы, которые очищают систему, и при помощи которых можно проверить работоспособность.
4. Водосток крепим к лоткам.
5. Коллекторы.
6. Дополнения в виде крепежей, подвесок, углов, розеток и проч.

Перед тем, как начать монтаж любого вида водостока, вы обязаны проверить, если ли ваша схема в нормах СНиП.

По правилам, отводы водосточных труб должны входить в канализационную трубу, во избежание подтопления основания здания. Воронка – сборная конструкция, которая имеет корпус, крышку, крепления и решетку. Корпус имеет цилиндрическую форму (причем иногда с гранями), за счет чего у устройства прочность высокого уровня. Больше всего распространены чугунные воронки для внутреннего стока, например, продукты Техниколь.
