Особенности утепления деревянных перекрытий между этажами

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м2). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Совет

Лучшим сечением для прямоугольных деревянных балок считается с соотношением высоты к ширине 1,4 : 1.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

• Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
• При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
• Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
• При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
• Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
• Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/ шаг установки (м)	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м2. Вот значения для шага установки 60 см:

Нагрузки, кг/пог. м	Сечение балок при длине пролета, м
3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50х140	50х160	60х180	80х180	80х200	100х200	100х220
200	50х160	50х180	70х180	70х200	100х200	120х220	140х220
250	60х160	60х180	70х200	100х200	120х200	140х220	160х220
350	70х160	70х180	80х200	100х220	120х220	160х220	200х220

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: https://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

• нет в продаже балок с требуемым сечением;
• доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Экструдированный пенополистирол

Данный вид материала, также называемый стирэкс, пеноплекс, технониколь и техноплекс, используется для различных видов термоизоляции и отлично утепляет деревянные перекрытия. Считается наилучшим термоизоляционным материалом, установить который можно своими руками. Его преимущество в том, что высокая плотность панелей позволяет прямо по ним штукатурить или шпаклевать. Он экологически безопасен.

Изготавливают его в форме плит, к которым дополнительно клеят цементно-стружечный слой. Свои свойства материал сохраняет даже в случае периодического замораживания и оттаивания.

Варианты укладки утеплителя

В зависимости от того, какое перекрытие будет утепляться, и какие возможности есть для проведения теплоизоляционных работ, процесс проводится сверху деревянных балок или снизу. Например, перекрытие первого этажа дома, в котором отсутствует подвальное помещение, утепляется только сверху. Если подвал есть, то можно часть работ провести снизу. Рассмотрим оба варианта.

Утепление снизу

Самый простой способ сделать места для укладки утеплителя – это набить снизу по балкам доски или любой другой плитный или листовой материал: фанеру, ДСП, ОСП, профнастил и прочее. Необязательно новые, подойдут обрезки и отходы б/у.

Если в качестве слоя теплоизоляции используется минеральная вата или пенопласт, то перед тем как набивать нижнюю основу из досок, рекомендуется уложить и закрепить гидроизоляционную пленку толщиною 0,2 мм. Ее укладывают полосами поперек деревянных балок с перехлестом краев в 10-20 см. Оптимально – склеить между собой концы полос скотчем или любой липкой лентой. Основная задача гидроизоляции – не пропустить в слой утепления влажных паров воздуха, которые негативно скажутся на характеристиках той же минеральной ваты или пенопласта.

Далее работы переносятся в комнату. Утеплитель подрезается под размеры пространства между балками

Здесь важно учитывать один момент – теплоизоляционный материал должен заполнять собой все пространство, как по ширине, так и по высоте. Поэтому подрезка по ширине ведется с небольшим припуском, чтобы материал лег, потно прижимаясь к брусам

Что касается высоты, то утеплитель можно укладывать в два или три слоя.

Следующий этап – установка гидроизоляции. Используется все та же пленка, которая также укладывается поперек деревянных балок и крепится к ним степлером и скобами или маленькими гвоздиками. Обязательно скрепление краев уложенных полос гидроизоляции строительным скотчем.

Последнее – монтаж настила из досок или листовых, плитных материалов.

Утепление сверху

Отличается этот вариант от предыдущего двумя позициями.

1. Для создания ниши, куда будет закладываться теплоизоляционный материал, необходимо сделать конструкцию, состоящую из черепных брусков, поверх которых укладывают доски, фанеру или любой другой плоский материал.

Черепной брусок, прикрепленный к нижнему краю балки перекрытия

1. Нижний слой гидроизоляции укладывается поверх собранной конструкции ниши с крепления к боковым поверхностям деревянных балок.

Этот вариант утепления перекрытий дома чуть сложнее первого, но у него есть и свои плюсы. Один из них – меньший расход теплоизоляционного материала, потому что толщина слоя уменьшается на толщину черепного бруска (50 мм).

Обратите внимание на фото ниже. Здесь показано, как можно сформировать нишу из досок, уложенных по черепным брускам

Нарезанные под требуемый размер доски укладываются поперек балок и крепятся к брускам саморезами или гвоздями.

Сборка чернового пола по черепным брускам

Касаемо укладки гидроизоляции. Чтобы было понятно, что собой будет представлять этот слой, уложенный на пол по балкам перекрытия, посмотрите на фото ниже. На нем четко видно, как надо укладывать пленку, чтобы создать все условия для монтажа минеральной ваты или другого плитного материала. Пленка должна формировать нишу для закладки, поэтому ее укладывают с провисом.

Гидроизоляционная мембрана, уложенная поверх балок перекрытия

Все остальные операции проводятся по технологии первой схемы. А именно:

Монтаж утеплителя между несущими балками перекрытия

утеплитель укладывается в образованные ниши с плотным прижатием к брусам;

Укладка гидроизоляционной пленки

сверху уложенного теплоизоляционного слоя и перекрытия укладывается гидроизоляция;

Монтаж деревянного настила

поверх собранного пирога утепления укладываются доски в качестве защитного настила (пола).

Предлагаем посмотреть видео, как правильно провести утепление пола чердачного помещения со стороны чердака.

Утепление деревянных балок по потолку

Необходимо отметить, что потолок, собранный по балкам перекрытия, должен быть более презентабельным, чем нижняя часть подвала. Поэтому его собирают из обрезных или шпунтованных досок толщиною 25 мм или из фанеры толщиною 10 мм.

Крепление элементов обшивки производится практически без зазоров (1-2 мм в качестве компенсации от температурного и влажностного расширения) оцинкованными саморезами по дереву. Теплоизоляционный материал укладывается со стороны этажа выше.

Самостоятельное утепление изнутри крыши пенопластом

Лучше всего подходит для утепления материал средней плотности ПСБ-С-25 (15-25 кг/м3). Толщина пенопласта для России составляет 200 мм, то есть нужно два слоя 100-миллиметровых листов, уложенных со смещением швов. Данная схема монтажа утеплителя не создает «мостиков холода».

Теплоизоляционные работы проводят в определенном порядке.

1. Кровля. Схема утепления мансарды изнутри производится сверху вниз в такой последовательности:

гидроизоляционная пленка или рубероид крепится в межстропильных промежутках к обрешетке и на сами стропила; требуется осторожность, чтобы не повредить материал при набивании реек; пенопласт. Отпилив по разметке, его временно закрепляют с помощью капроновых нитей, натянутых на небольшие гвозди, забитые в стропильные элементы; пароизоляция защищает от водяных паров, крепится скобами; обрешетка

На стропила с шагом 30-40 см набивают поперечные рейки, фиксирующие утеплитель, пароизоляцию; в то же время это опора для ГКЛ или ДСП

На стропила с шагом 30-40 см набивают поперечные рейки, фиксирующие утеплитель, пароизоляцию; в то же время это опора для ГКЛ или ДСП.

Между пароизоляцией и потолочной обшивкой благодаря обрешетке создается воздушная прослойка для вентиляции.

2. Утепление пола можно произвести по следующей технологии:

• настил рулонной или листовой гидроизоляции на битумной или полимерной основе; нахлест на стены и листов друг на друга – не менее 15 см, полосы крепят степлером;
• установка деревянного каркаса по периметру, набивка лаг с шагом 0,6 м;
• расположение в шахматном порядке материала для утепления общей толщиной 10-15 см;
• монтаж слоя пароизоляции (Пенофола) фольгированной стороной вверх, чтобы он отражал тепло в помещение; материал кладут встык с небольшим провисанием и склеивают полосы металлизированным скотчем;
• размещение влагостойкой фанеры или ОСП.

3. Утепление фронтона мансарды.

Чтобы на стене не собирался конденсат, устанавливают рейки или металлопрофиль – создается воздушный промежуток для удаления влаги. В верхней части зазор соединяют с общей вентиляционной системой. Между элементами обрешетки монтируют пенопласт (толщина зависит от того, будет ли наружное утепление), сверху прокладывают Пенофол. Каркас является также основой гипсокартонной или фанерной обшивки.

Дополнительное утепление мансарды изнутри

Оптимально, если на мансарде потолок утеплен – тогда его обшивают гипсокартоном, чувствительным к влаге. Если нет возможности уменьшить высоту мансарды, то утеплитель придется поместить поверх существующей теплоизоляции. Но приходится разбирать кровлю, обрешетку, создавать несущий каркас для новой крыши. Задача довольно сложна для непрофессионала.

Если уровень термоизоляции недостаточен, принимают решение самостоятельно утеплить потолок мансарды. Это делают, если позволяет высота помещения. По периметру мансарды устанавливают каркас из деревянных брусьев, к ним прибивают промежуточные элементы. Между ними враспор укрепляют плиты пенопласта. Изнутри материал закрывают пароизоляцией, затем обшивают пластиком, гипсокартоном или фанерой.

Третий вариант утепления – если потолок уже есть. Тогда его утепляют поверх смонтированной ранее теплоизоляции, а скатные поверхности – с нижней стороны. Нужно защитить от холода и часть перекрытия между мансардными стенами и карнизом, прилегающим к внешней стороне дома. На доски перекрытия кладут любой пароизолятор, сверху – утеплитель, а затем – ветрозащиту.

Типичные ошибки при утеплении мансарды

Теплоизоляция перестает выполнять свою основную функцию по нескольким причинам.

1. Намокание. Это происходит из-за следующих процессов:

• затекание дождевой воды – из-за малого уклона ската (для металлической крыши – не менее 10о), неправильной установки мансардных окон, нарушений при монтаже аэроэлементов кровли;
• проникновение пара изнутри. Исключается, если со стороны помещения настелена пароизоляция, а ее стыки проклеены специальным скотчем; паробарьер не нужен только для ППУ и Пеноплекса;
• отсутствие вентиляционного зазора между гидроизоляцией и утеплением – тогда причиной намокания становится конденсат.

2. Нехватка ветрозащиты. Чтобы в ветреные дни тепло не выдувалось, кровлю с нижней стороны закрывают ветрозащитной мембраной или ДВП.

3. Недостаточная толщина изоляции. Чтобы ее определить, выполняют теплотехнический расчет или руководствуются опытными данными. При тонких стропилах устанавливают дополнительную обрешетку, чтобы уложить материал для утепления нужного размера.

Утепление межэтажных перекрытий со стороны жилых комнат

Наличие деревянных балок в конструкции потолочных перекрытий существенно упрощает весь утеплительный процесс, поскольку на них довольно легко монтируются любые отделочные материалы. Однако это преимущество удаётся реализовать лишь в том случае, если вы абсолютно уверены, что балки перекрытия находятся в идеальном состоянии, т. е. не имеют следов повреждений.

Обработка балок перекрытия противогрибковой пропиткой

Вот почему перед началом утеплительных процедур обязательно проводится тщательное обследование перекрытия на предмет отсутствия на них следов плесени и грибка.

Перед началом утепления необходимо проверить балки межэтажного перекрытия на наличие плесени или грибка

Лишь по завершении этой процедуры допускается переходить к основным работам, с порядком проведения которых вы можете ознакомиться ниже:

В случае обнаружения на балках участков со следами поражения грибком или плесенью непосредственно перед утеплением их следует тщательно зачистить от этих образований, а затем обработать специальными антисептическими составами. При наличии на одной или нескольких балках хорошо различимых разрушений эти последние лучше всего заменить на новые.

Для уничтожения плесени и грибка с поверхности деревянных конструкций необходимо воспользоваться отбеливателем для древесины

После этого, как по самим балкам, так в пространствах между ними своими руками укладывается слой гидроизоляции, обеспечивающий защиту теплоизолятора от влаги. Для его формирования должны применяться специальные защитные материалы, не препятствующие удалению из комнат парообразных испарений, образующихся в результате жизнедеятельности человека. Для этих целей может использоваться напыляемая в разогретом виде мембранная плёнка, не пропускающая воду, но вместе с тем и не создающая преграды для комнатных испарений.

По завершении всех этих подготовительных операций вы можете приступать непосредственно к утеплению потолочного перекрытия своими руками (т. е. к укладке между балками и закреплению на них заготовок выбранного вами утеплительного материала).

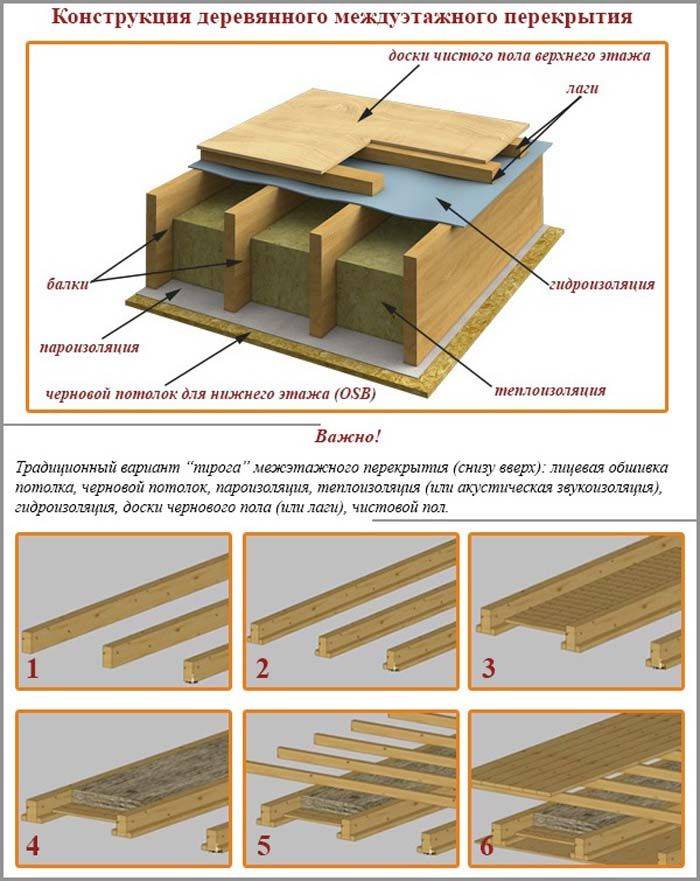

Схема утепления межэтажного перекрытия

Способы фиксации теплоизоляционных заготовок между балками перекрытий, предшествующей окончательной отделке потолка, определяются видом используемого утеплителя и будут рассмотрены нами для каждого теплоизоляционного материала индивидуально. Отметим только, что в качестве теплоизоляционной прослойки межэтажных перекрытий в деревянных строениях чаще всего используются пенопласт и минеральная вата.

Утепление пенопластом

В том случае, если для утепления межэтажных перекрытий по балкам предпочтение отдано пенопластовым пластинам – приступать к работам желательно лишь после ознакомления со следующими рекомендациями специалистов:

• перед началом утеплительных процедур обязательно промерьте точные расстояния между балками;
• при вырезке и подгонке по размеру укладываемых между балками пенопластовых заготовок не забудьте учесть небольшой зазор (порядка 1-1,5 см), необходимый для облегчения монтажа утеплительных пластин;
• для закрепления пластин пенопласта удобнее всего воспользоваться небольшими деревянными колышками, вбиваемыми между утеплительным материалом и балками методом расклинивания;
• образовавшиеся после расклинивания пластин пенопласта зазоры обязательно уплотняются монтажной пеной;
• после окончательного застывания уплотнителя излишки монтажной пены аккуратно срезаются острым ножом;
• с целью дальнейшей декоративной отделки поверхность пенопластового утеплителя подвергается соответствующей обработке.

Порядок и особенности утепления минеральной ватой

Если же для утепления по балочным перекрытиям вами выбрана минеральная вата – постарайтесь соблюдать рекомендуемую специалистами последовательность её монтажа, приведённую ниже:

• как и в описанном ранее случае в первую очередь уточняется расстояние между несущими балками перекрытия;
• затем из рулона минеральной ваты вырезаются листы утеплителя требуемого размера;
• нарезанные заготовки (маты) аккуратно укладываются в свободных пространствах таким образом, чтобы они полностью скрывались в нишах и не выступали за нижний срез балок;
• после этого утеплительные маты обвязываются отожженной металлической проволокой и фиксируются с её помощью непосредственно на балках;

Расстояния между лагами должно быть меньше ширины рулонного утеплителя на 1 — 2 см

Работы по утеплению перекрытий

Для обустройства в доме многоэтажного перекрытия самый популярный материал – это дерево. Сделанные из дерева балки доступны, пропускают меньше тепла, в отличие от бетона, и их легко монтировать. Работу по теплоизоляции перекрытия проводят в определенной последовательности.

Сперва выполняют все подготовительные работы. Во время подготовки элементы тщательно осматриваются и проверяются, нет ли жука-короеда, грибка и других проблем. Если имеются проточины или черные следы, то пораженный участок обрабатывают специальным средством. В старых домах до утепления деревянного перекрытия могут потребоваться меры по усилению балок.

После этого выполняют гидроизоляционные работы. Лучше использовать не гидроизоляционную пленку, а супердиффузионную мембрану. Такая мембрана задержит воду, но пропустит пар. Гидроизоляционным материалом покрывают всю защищаемую поверхность

Особое внимание уделяют балкам, которые оборачивают гидроизоляционной пленкой. Чтобы древесина просушилась естественным образом, с каждого края необходимо оставить свободными по десять миллиметров

Балки рекомендуется обработать грунтовкой или любым другим подходящим раствором.

После этого фиксируется выбранный утеплитель. По окончанию монтажа утеплителя выполняют чистовую отделку потолка.

Балки в кирпичном доме

В кирпичном частном доме перед укладкой концы укутывают рубероидом или смолят.

В пространство между концом балки и кирпичом прокладывают утеплителем, чаще — минеральной ватой. Обязательно оставляют зазор для вентиляции, чтобы материал не прел и не покрывался конденсатом. Если пазы не предусмотрены, то балки своими руками фиксируют на анкеры, предварительно заделанные в кирпич или железобетон.

Утеплитель помещается точно между лагами и балками, не больше и не меньше. Допускается оставление 3-4 см для вентиляции. Пенопласт и полистирол использовать в этом случае не желательно, так как имеют плохую шумоизоляцию.

Расчет сечений балок междуэтажных перекрытий

Допускается устройство экструдированного пенополистирола и материал, подавляющий дребезжащие шумы. Дальше выкладывается древесно-стружечная плита и напольное покрытие.

При строительстве межэтажных деревянных перекрытий своими руками особое внимание обращают на места, где проходят варианты трубы: котельные, дымовые, каминные. Между балками и трубами промежуток нужно сделать не менее 0,25 м

Вокруг труб устанавливают асбестовую прокладку. Вместо асбеста можно брать базальтин

Между балками и трубами промежуток нужно сделать не менее 0,25 м. Вокруг труб устанавливают асбестовую прокладку. Вместо асбеста можно брать базальтин.

Способ крепления деревянных балок в пазах стен

Технология утеплительных работ

Деревянные межэтажные перекрытия – наиболее часто встречающийся вариант в индивидуальном домостроении. Их конструкция одинакова и в деревянном, и в газобетонном доме. Она представляет собой плоскость с ребрами жесткости, между которыми и укладывают материал, используемый для утепления. Схема перекрытия дома представлена на рисунке ниже.

При устройстве чердачных и подвальных перекрытий балки обычно оставляют с одной стороны незашитыми, что вносит коррективы в технологию производимых работ – для утепления пола насыпными и плитными материалами (керамзитом, минеральной ватой), требуется устройство дополнительного фальшпола между балками. Но тип материала вы вольны выбирать сами, опираясь на знание их свойств.

Утепление пола

Для этих работ лучше всего использовать вспененный полиэтилен. Все работы ведутся из подполья. От рулона отрезается кусок, равный длине промежутка между балками. Удобнее всего закреплять его строительным степлером, используя скобы высотой, равной двум толщинам материала. Применять фольгированный материал нецелесообразно – в подполе нет источника лучистой энергии.

Утепление межэтажных перекрытий

Утеплитель между этажами должен играть роль и звукоизоляции, поэтому использование пенопластов для этой цели нежелательно. Лучший вариант – минеральная вата или керамзит .

Керамзитовая засыпка может быть слишком тяжела. Чтобы она не оторвала материал потолка в нижнем помещении, на балки приколачиваются рейки сечением 2 на 2 см. По ним выкладывают доски, которые будут служить основанием для неё. Гидроизоляция не требуется, но поверх керамзита надо уложить геотекстиль (нетканый материал), исключающий попадание пыли в помещение.

Минеральная вата требует гидроизоляции и сверху, и снизу (поступающий с нижнего этажа воздух насыщен влагой). В качестве оригинального решения гидроизоляции, позволяющего совместить приятное с полезным, между балками, прямо на доски потолка нижнего этажа, укладывается фольгированный вспененный полиэтилен (фольгой вниз).

Минеральную вату можно класть прямо на него, если это рулонный материал. Плита более плотная и тяжелая. Поэтому надо поступить так же, как и в случае с керамзитом – приколотить черепные бруски и уложить на него дощатую обрешетку. Тогда между слоем пенофола и перекрытием останется пространство, необходимое фольге для отражения лучистой энергии. Без соблюдения этого условия она работать не будет.

Сверху минеральную вату накрывают пленкой. Она играет роль гидроизоляции, а также предотвращает попадание в помещение механических частиц (стекловолокна) и летучих веществ из пропитки. Пленка может быть как обычная, так и мембранная, пропускающая пар в одном направлении. Она укладывается непроницаемой для воды стороной вверх, к полу.

Утепление чердачного перекрытия

Утепление чердачного межэтажного перекрытия по деревянным балкам венчает все работы. От его качества во многом зависит количество топлива, затрачиваемого на отопление – более половины всего тепла уходит именно через эти ворота.

Если чердачное помещение не отапливается, и этаж нежилой, то для теплоизоляции можно использовать и опилки – большая открытая площадь гарантирует их полную просушку. Но лучше этот материал использовать в качестве дополнительного, а основным будет пенопласт.

Первым укладывают слой фольгированного полиэтилена. Пенопласт легок, поэтому черепные бруски к балкам можно не приколачивать и дополнительную обрешетку не устраивать. Плиты пенопласта кладутся поверх них, стыки – в том числе и со стенами – заливаются монтажной пеной, в результате чего образуется сплошное теплоизоляционное покрытие без швов. Если используется дешевый упаковочный пенопласт (на сломе видны шарики), то поверх него насыпается слой опилок, который не только увеличивает теплоизоляционные свойства, но и защищает пенополистирол от разрушающего воздействия солнечного света. Экструдированный строительный – на его срезе видны пузырьки-многогранники – более стоек, но и его присыпать опилками не помешает.

На чердаке поверх утеплителя обязательно устраивают дощатые трапы, чтобы можно было ходить, не разрушая структуры и не утаптывая теплоизолирующий слой.

Предложенная технология утепления перекрытий испробована на практике и дает хорошие результаты.

Материалы для утепления перекрытия чердака

На рынке присутствует широкий ассортимент материалов для утепления. Чтобы определится с выбором необходимо учесть условия, в которых будет использоваться теплоизоляционный материал :

1. Материал должен сохранять свои свойства при температурных режимах от -30 до +30 °С. Не должен промерзать при сильных заморозках и не должен выделять вредных веществ при жаркой погоде.
2. Необходимо выбирать огнестойкий утеплитель в случае наличия электропроводки в чердачном помещении.
3. Материал лучше выбирать влагостойкий, чтобы при намокании он не терял теплоизоляционные свойства.
4. Утеплитель не должен быстро слеживаться, чтобы как можно дольше выполнять свое предназначение.

Перед тем как определиться с видом материала для утепления пола холодного чердака в частном доме, необходимо учесть, из какого материала сделано перекрытие. Если пол чердака сделан из деревянных балок, то можно использовать плитные, рулонные и насыпные утеплители. В случае, когда перекрытие чердака сделано из бетонных плит, то прибегают к использованию тяжелых насыпных или плотных плитных теплоизоляторов. Их использование дает возможность сделать цементную стяжку на полу.

Материалы, выпускаемые в формате плит и матов :

• минеральная вата (минвата) в матах;
• пенопласт;
• экструдированный пенополистирол;
• водоросли;
• солома.

• минвата;
• стекловата;
• каменная вата;
• трапы из водорослей;
• лен.

Насыпные материалы для утепления пола чердака :

• керамзит;
• эковата;
• камыш;
• опилки;
• солома;
• шлак;
• гречневая тырса;
• гранулы пенопласта.

Утепление перекрытия чердака в деревянном доме необходимо выполнять экологическим, натуральным и дышащим материалом.

Укладка и крепление балок

После проведения замеров заготовки распиливаются под углом 60°. Вид сбоку балки должен иметь трапецеидальные контуры. Такая форма торцов способствует лучшему испарению влаги из структуры древесины.

За сутки до установки балки пропитываются антисептическим и антипиреновым составами. Торцы элементов не обрабатываются. Боковые поверхности краев бруса, выставляемого на посадочное место, промазываются смолой и обертываются рубероидом.

Инструменты для укладки балок перекрытий.

Для монтажа конструкции перекрытия потребуются инструменты и дополнительные материалы.

• электролобзик и ножовка по дереву;топор, молоток;гидравлический уровень;рулетка, леска;ключи, отвертка;гвозди, шурупы, анкерные болты;скобы, уголки;рубероид, теплоизоляционный материал;прочная веревка;строительные козлы, лестница.

Сначала устанавливаются крайние балки с выставлением по уровню. Под их концы для выравнивания ставятся деревянные подкладки, предварительно покрытые гидроизоляционной мастикой. Каждую третью монтируемую балку закрепляют анкерами.

В проем балка заводится минимум на 20 см. От стены торец должен отступать на 5-8 см. Примерно на таком же расстоянии должны выставляться крайние балки от параллельных стен.

В это пространство крепится рейка, отделенная от несущей детали рубероидом. От крайних элементов натягиваются лески, по ним выставляются остальные балки. После корректировки положения балок посадочные гнезда заполняют раствором.

При укладке на бревенчатые стены балка укладывается в паз верхнего венца с предварительным заложением гидроизоляционного материала. Если при установке требуется подрубка концов балки, она может быть выполнена не более чем на ¼ высоты элемента.

Способы укладки цокольного перекрытия

Для деревянной конструкции цоколя обязателен черепной брусок. Он позволит утеплить пол. Ведь именно на него монтируются панели или доска, прикрывающая утеплитель.

Более популярен вариант чернового слоя из наката или необрезной доски. Материал монтируют на деревянный брусок с квадратным сечением и стороной в 5 или 4 см. Лучше всего черепной брус крепить к лагам саморезами, но можно и гвоздями.

Совет! Можно крепить доску не на черепной брусок, а в паз (четверть). Его нужно вырезать стамесками или электроинструментом. Это займет больше времени.

Черновой пол цоколя утепляют насыпными материалами, в том числе песком. Нередко используют пропитанные антисептиком опилки или минеральную вату от 10 см в толщину. Для защиты древесных конструкций снизу устилают гидроизоляционный слой. Наиболее практичный вариант – битумные рулонные материалы. Для помещений, контактирующих с влагой, гидроизоляцию монтируют еще и сверху.

Утепление межэтажных перекрытий пенопластом

Выполняется в следующей последовательности:

вымеряется расстояние между балками;

вырезается утеплитель по размеру за минусом 1 см (для дальнейшей фиксации). Можно вырезать в размер, но тогда нужно фиксировать лист с помощью дюбелей-зонтиков, клея или специальной клеевой пены;

утеплитель фиксируется колышками. Для этого деревянный колышек забивают между балкой и пенопластом;

места стыков и соединения с балкой перекрытия задувают монтажной пеной;

после высыхания лишняя пена обрезается;

крепится полимерная пленка. В том случае, если планируется шпатлевка потолка.

Процесс монтажа пенопласта на потолок показан на фото

Утепление межэтажных перекрытий пенопластом — пошаговая инструкция

Технология проведения работ по утеплению перекрытий из дерева в частном доме

Теплоизоляцию планируют в зависимости от конструкции деревянного перекрытия, учитывая характеристики утеплителя и эффективность применения в конкретном случае.

Утепление потолочного перекрытия

Так как при теплозащите потолочной поверхности требуется приложить немало усилий, чаще всего работы организуются на верхнем этаже. Если же отсутствует такая возможность, плоскость утепляется экологически безопасным вариантом теплоизоляции и отделывается подвесным потолком.

Последовательность работы:

1. Потолочная поверхность обшивается гидро- и парозащитной мембраной с припуском по периметру, для достижения эффекта монолитности швы заклеиваются скотчем.
2. Выполняется каркас по деревянным брускам. При необходимости можно использовать металлические профили требуемого сечения.
3. Между элементами конструкции фиксируется теплоизоляционный материал, для крепления используются метизы или клей в зависимости от вида утеплителя.
4. Прокладывается второй влагозащитный слой и выполняется потолочное покрытие.

В качестве теплоизоляции потолка рекомендуется фольгированный материал как эффективное решение при максимально малой толщине пласта. В этом случае отпадает необходимость в обустройстве каркаса, как и в дополнительной парозащитной мембране.

Нюансы утепления чердака с деревянными перекрытиями

Технология утепления чердачного перекрытия по деревянным балкампредусматривает следующие этапы:

1. Подготовительные работы. Требуется обработать древесину специальными составами, при необходимости выполняется усиление конструкции.
2. Основание обеспечивается гидро- и пароизоляцией. Мембрана укладывается внахлест, крепится степлером, стыки зашиваются липкой лентой.
3. Далее в пространство между балками следует плотно уложить слой мягкого утеплителя в виде рулонной минваты или матов.
4. Второй пласт из жестких минераловатных плит с кашированным покрытием монтируется по верхней грани балок перекрытия. Данный вид утеплителя способен выдерживать ограниченное хождение без риска деформации.

В завершении выполняется гидроизоляционный слой из наплавляемых кровельных материалов.

Альтернативный вариант теплозащиты чердака:

1. Конструкция из древесины обрабатывается антипиренами и антисептиками.
2. Выполняется пароизоляция, укладывается утеплитель.
3. По балкам устанавливаются лаги, между профилями монтируется второй слой теплоизоляции.
4. Поверхность обшивается с помощью влагостойких панелей (ДСП, ОСП и других аналогов.).

Плиты минваты можно заменить пеноплексом или пенополистиролом, для фиксации утеплителя применяется клей.

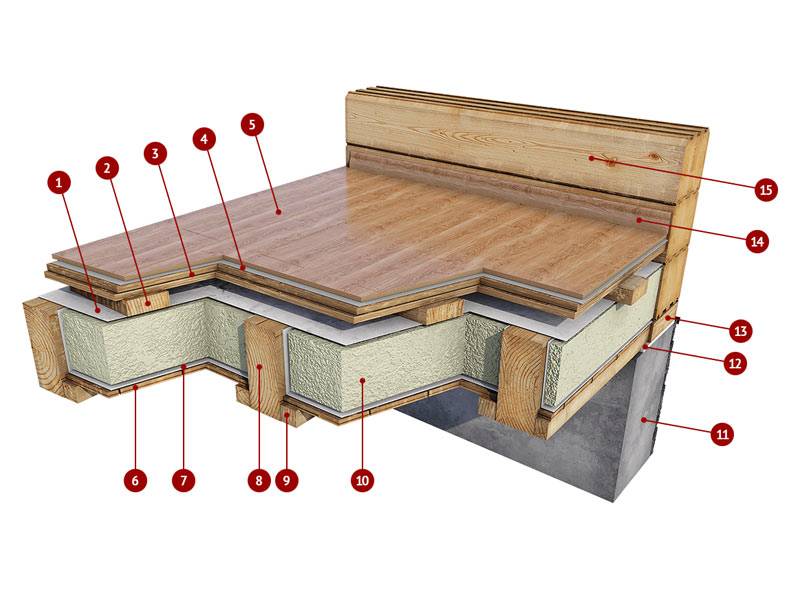

Утепление межэтажных перекрытий

Для теплоизоляции межэтажного пространства рекомендуется использовать метод утепления сверху, то есть монтировать теплозащиту на полу второго этажа.

Алгоритм работы:

1. Подготовка поверхности. Сначала выполняется демонтаж пола с учетом возможности повторного использования финишного покрытия, подложки и других составных элементов напольного пирога. Далее снимается черновой пол, освобождается пространство между несущими балками, удаляется старый теплоизоляционный слой и мусор. Деревянные конструкции покрываются антипиренами и другими защитными составами для улучшения эксплуатационного ресурса.
2. Для удобства работы на балки устанавливаются доски, так как конструкция потолка первого этажа не способна выдержать вес человека.
3. Первым слоем укладывается пароизоляционная мембрана.

Между деревянными балками монтируют утеплитель, не оставляя зазоров. Для этого теплоизоляцию подрезают с запасом, учитывая плотность стыков как по периметру деревянной конструкции, так и между элементами утепляющего материала. Сверху следует уложить защитную мембрану. Финальные работы подразумевают монтаж досок или панелей, укладку подложки и напольного покрытия.
