Что такое УФФ?
Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.
Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:
- Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
- Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
- Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
- Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.

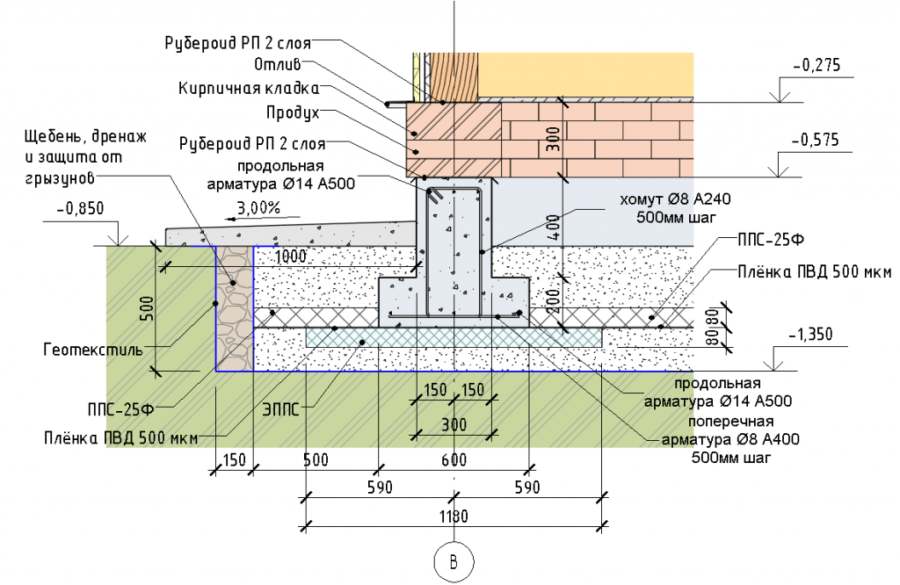

Принципиальная схема устройства УФФ — утеплённого финского фундамента
Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:
- МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
- теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
- обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.
В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:
- Frost Protected Shallow footing/foundations (FPSF) и
- Insulated Shallow footing.
Сравнение финской и шведской плиты
Утепленное финское основание часто применяется с целью нивелирования различных минусов, которые встречаются при использовании шведских плит, таких как низкий цоколь. Многие специалисты утверждают, что низкий цоколь может оказать негативное воздействие на всю постройку. Существует вероятность, что его может замести снегом. Также шведская технология довольно дорогостоящая, требует использования специального оборудования и помощи профессионалов.
Финский фундамент более простой и экономичный Источник ecoteploiso.ru
Для шведского фундамента понадобится большее количество земляных процедур, чем для финского базиса. Но при этом шведская система будет включать в себе дренажную и коммуникационные системы, электрическую проводку, теплый пол. Также плиты будут сразу готовы для установки чистого покрытия.
Стоит учитывать, что обустройство шведского основания потребует некоторых знаний и опыта. Финская технология напротив, отличается простотой и с ней сможет справиться даже новичок в строительном ремесле. Такой базис может иметь отличные показатели качества и прослужить долгие годы.
Рекомендации специалистов как утеплять фундамент
Строительство финского и шведского фундаментов и их утепление — это единый процесс. Еще до разметки основания будущего здания нужно позаботиться о таких моментах:
- устройстве дренажной системы;
- достаточной толщины подушек из песка и гравия (обе они должны быть не менее 15 см);
- обязательной прослойке из геотекстиля (ее укладывают на грунт или между слоями плиты).
Очень важно, какие именно изоляционные материалы используются при устройстве финской плиты. Поскольку горизонтальные поверхности фундамента испытывают большие механические нагрузки, сэкономить на качестве утеплителя не получится. Схема и чертеж для утепления фундамента финская плита представлен ниже
Схема и чертеж для утепления фундамента финская плита представлен ниже.
Схема-фото утепления фундамента шведская плита представлена ниже.
Чтобы лучше понять разницу между шведской и финской технологиями, сравним представленные в таблице схемы проведения работ по устройству фундамента.
| Шведская плита | Финская плита |
| Снятие верхнего слоя грунта (1-1,5 м). | Снятие верхнего слоя грунта (0,8 м). |
| Засыпка и утрамбовка песчаной подушки 15-20 см. | Засыпка и утрамбовка песчаной подушки 15-20 см. |
| Укладка дренажного слоя, разводка труб под коммуникации. | Монтаж гидроизоляции. |
| Засыпка слоя гравия 15-20 см. | Закладка труб под коммуникации. |
| Укладка полистирола. | Бетонирование плиты. |
| Устройство опалубки, проверка горизонта. | Укладка толстого (от 15 см) слоя утеплителя. |
| Установка временных подставок для армирующей основы. | Монтаж плит с теплым полом и дополнительными инженерными коммуникациями. |
| Прокладка труб для теплого пола. | – |
| Заливка основания слоем бетона до 10 см. | – |
Важно: для финской плиты не нужен глубокий котлован
При его устройстве не берут во внимание такие показатели, как глубина промерзания и уровень грунтовых вод.. Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном. Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном
Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном.
Плюсы финской технологии утепления фундаментов:
- отличная энергоэффективность;
- отсутствие необходимости устройства чернового пола;
- возможность монтажа теплого долговечного фундамента на проблемных участках с пучинистым грунтом и влажным грунтом;
- возможность устройства системы теплого пола непосредственно во время монтажа фундамента.
К недостаткам можно отнести большой объем ручного труда (земляных работ) и достаточно высокую стоимость (на 35-40 % больше по сравнению с «русской плитой»).
Плюсы шведской технологии:
- отсутствие необходимости в чистовой отделке (стяжка — это уже готовый пол);
- устройство теплого пола и коммуникаций непосредственно в плите;
- сравнительно быстрый монтаж и утепление фундамента — около двух недель;
- экономия средств на строительство в сравнении с финской плитой.
Из минусов: необходимость точных инженерных расчетов (ничего изменить или дополнить в ходе работ не получится), невозможность реставрации или ремонта всего, что находится внутри плит.
То, что скандинавские инновации в утеплении фундаментов отлично показали себя в большинстве европейских стран, — уже свершившийся факт. Насколько они будут эффективны в наших условиях, пока лишь предстоит узнать.
Пошаговую инструкцию по утеплению фундамента шведской плиты УШП вы найдете на видео:
О технологии монолитных плит для фундамента узнайте из видео ниже:
Диапазон применения и особенности схемы
Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.
Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.
Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.
Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента
В экономическом плане схема подходит лишь к строениям без подвалов.
Среди преимуществ УФФ можно отметить:
- Изящное и простое решение противоморозной защиты
- Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
- Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
- Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
- Вариант лучше, чем УШП адаптируется к уклонам участка.
- Схему допустимо применять при высоком уровне грунтовых вод
Особенности технологии устройства УШП и отличия от УФФ, узнайте в этом подробном материале по ссылке
Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.
Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.
Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.
Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.
Конструктивные особенности
Строительная технология фундамента, известного под абревиатурой УФФ, предусматривает следующие особенности:
- наличие малозаглубленной фундаментной ленты, уложенной из блочного материала по опорной бетонной подошве, ширина которой начинается от 60 см, а толщина – от 20;
- стяжку с армирующим слоем толщиной от восьми сантиметров, залитую по пятнадцатисантиметровым пенополистирольным плитам;
- разделение фундаментной ленты и пола пятисантиметровым пенополистиролом, слой которого поднимается от подошвы до края цокольной части;
- утеплительный слой под отмосткой, для чего используется ППС толщиной 12 см по периметру здания.
До начала бетонирования в конструкцию закладывают трубы из полиэтилена, чтобы устроить систему «теплый пол».
Основное отличие технологии строительства утепленного финского фундамента заключается в утеплении пола, не связанного с фундаментной лентой. Это придает конструкции дополнительную устойчивость при возведении ее по слабым и пучинистым почвам. Помимо этого, эффективное утепление всего периметра дома усиливает защиту основания от негативного воздействия низких температурных режимов.
Еще одна немаловажная особенность варианта финского фундамента – высота цокольной части, требующая покупки и перевозки дополнительных стройматериалов. Размер цоколя определяется с учетом структуры почвы и толщины дернового слоя, убираемого при ведении строительных работ.
Что такое УФФ?
Термин стал известным благодаря строительным форумам, но официальным не является. В соответствии с категориями СНиП речь идет о сочетании МЗЛФ и пола по грунту, при устройстве которых применена внешняя теплоизоляция.
Набирающая популярность в РФ схема фундамента от финской строительной компании Omatalo предусматривает:
- Мелкозаглубленный ленточный фкндамент, состоящий из бетонной подошвы сечением 600×200 и фундаментных блоков толщиной 200 мм, составляющих цоколь необходимой высоты. Обязательна тщательная трамбовка грунта обратной засыпки.
- Армированную цементно-песчаную стяжку толщиной 80 мм, отлитую поверх 150-миллиметрового слоя экструдированного пенополистирола (ЭППС). Перед заливкой укладывается разводка труб водяного теплого пола. Изоляционные плиты покоятся на мелкофракционном противокапиллярном щебне. Под щебнем расположена песчаная засыпка.
- Конструктивное разделение цоколя и плиты пола слоем ЭППС. Плита толщиной 50 — 70 мм примыкает к внутренней стороне цоколя и расположена на всю его высоту, упираясь снизу в подушку фундамента.
- Обустройство утепленной подмостки с помощью 120-миллиметровых плит ЭППС, установленных по внешнему периметру цоколя на глубине верха фундаментной подушки.
Принципиальная схема устройства УФФ — утеплённого финского фундамента
Застройщики варьируют эту схему, изменяя толщины слоев, теплоизоляционные материалы и некоторые другие компоненты. Например, вместо ЭППС под стяжкой могут быть установлены плиты ПСБ-С (наиболее прочные сорта пенопласта), а при устройстве теплого пола в некоторых случаях предпочтение отдается электрическим системам. В климатических зонах с индексом мороза более 70 000 цоколь предпочитают отливать в несъемную опалубку из экструдированного полистирола. Общим же для всех модификаций уфф остается соблюдение трех принципов:
- МЗЛФ располагается в траншее с утрамбованным грунтом обратной засыпки;
- теплоизоляционные слои расположены под стяжкой пола, а также между цоколем и стяжкой;
- обязателен монтаж утепленной подмостки с примыканием к подошве фундаментной ленты.
В европейской и североамериканской практике эта схема не выделяется в особую категорию, но входит в группу противоморозных или утепленных МЗЛФ. В основном, встречаются два термина:
- Frost Protected Shallow footing/foundations (FPSF) и
- Insulated Shallow footing.
Утепленная монолитная фундаментная плита
Фундамент является основой будущего дома и потому следует уделять особое внимание его устройству. Наиболее современным, надежным и быстрым является устройство монолитной фундаментной плиты
Отличием фундаментной плиты является жесткое пространственное армирование по всей нулевой поверхности, позволяющее без внутренних деформаций воспринимать нагрузки, возникающие при сезонных неравномерных перемещениях грунта.
Монолитная армированная плита является одним из самых надежных фундаментов. На подвижных (пучинистых) грунтах такие фундаменты, в отличие от обычных стационарных, покоящихся на неподвижном основании, имеют вместе с грунтом сезонные вертикальные перемещения и называются «плавающими». Их конструкция представляет собой сплошную железобетонную плиту. Благодаря огромной несущей способности фундаментной плиты, ее можно применять на слабых, насыпных и пучинистых грунтах, в холодных регионах с сезонным промерзанием грунта и потенциальными возможностями морозного пучения, с любыми показателями химической агрессивности почвы, так как фундаментная плита защищена со всех сторон инертным к химическим воздействиям материалом — экструдированным пенополистиролом.
Одним из самых распространенных видов фундаментных плит в Европе является «шведская плита». По данной технологии в Европе построено более миллиона домов. Его надежность подтверждена многими годами эксплуатации в таких «зимних» странах, как Швеция, Финляндия, где погодные условия очень схожи с российскими.
Шведская плита — это утепленный монолитный фундамент низкого заглубления. Главная особенность этой технологии в том, что всё основание дома заключено в толстый слой утеплителя для фундамента, в том числе и снизу. Таким образом, исключается промерзание грунта под домом и всякое его движение. Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов при любой глубине залегания грунтовых вод.
Преимущества:
• Является универсальным фундаментом для всех видов грунтов. • Выполняет роль теплового аккумулятора дома. Предотвращает теплопотери через фундамент в грунт и атмосферу. • Не позволяет промерзать грунтам под основанием дома. • Позволяет устанавливать в доме такие тяжелые устройства и конструкции как бойлер или камин.
Технология монтажа
После снятия поверхностного грунтового слоя производится засыпка подушки основания плиты карьерным песком. Производится трамбовка песчаной подушки. Далее осуществляется закладка труб инженерных коммуникаций. Затем следует нивелирование и укладка бортовых элементов, а далее послойно укладывается 2 слоя плит экструдированного пенополистирола. Далее монтируется арматурный каркас из стальной арматуры диаметром 12 мм в два слоя с ячейкой 200 мм. Производится заливка бетоном марки М300 (класс B 22,5), толщина плиты 250 мм.
Технологическая комплектация фундамента:
• Укладка геотекстиля. • Устройство закладных для ввода в дом инженерных коммуникаций — электричества, водопровода, канализации. • Устройство песчаной подушки с уплотнением виброплитой толщиной 300 мм. • Устройство несъемной опалубки из фибролитовых плит Green Board марки GB-600. • Укладка гидроизоляции. • Укладка утеплителя — экструдированного пенополистирола URSA или ПЕНОПЛЕКС под фундаментной плитой толщиной 100 мм, по бокам фундамента — толщиной 50 мм. • Монтаж арматурного каркаса в два слоя с ячейкой 200*200 мм из стальной рифленой арматуры (А3) диаметром 12 мм. • Заливка монолитной плиты толщиной 250 мм сертифицированным бетоном марки М300 (класс B 22,5) с выравниванием и уплотнением раствора.
Нормативная база: Нормативная база на данный тип фундамента установлена в СниП 3.03.01-87 и ВСН 29-85, для Московской области в ТСН МФ-97 МО.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Область использования финских плит
Финское основание станет отличным решением для построек без цоколя. Теплый пол обычно используется в следующих случаях:
- При строительстве на сложном рельефе. Утепление и монтаж дренажа и подстилающего слоя из нерудных компонентов позволят полностью избавиться от вспучивания.
- При высоком уровне глубинных вод. В этом случае утеплитель на основе пенополистирола поможет сохранить все характеристики даже при полном погружении в воду. Слой гидроизоляции защитит бетон от промокания и напорных вод.
- Боковые подвижки почвы. В этом случае понадобится использовать засыпку на основе инертных материалов.
Утепленный финский фундамент своими руками
Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.
Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.
Утепленная финская плита шаг за шагом
Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.
Утепленный финский фундамент своими руками
Достоинства и недостатки утепленного финского фундамента
При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).
Достоинства УФФ:
- Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
- Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
- Возможность ремонта коммуникаций под стяжкой, при необходимости.
Недостатки УФФ:
- Земляные работы – необходимо вырыть траншею;
- Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
- Необходимость в покупке нерудного материала для отсыпки фундамента дома.
Как сделать утепленный финский фундамент своими руками
1. Подготовка котлована и траншеи для МЗЛФ
При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.
Технология утепленного финского фундамента шаг за шагом
2. Заливка МЗЛФ (мелкозагубленного фундамента)
Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.
3. Отсыпка внутренней части фундамента
Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.
4. Заливка плиты финского фундамента
Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.
У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.
Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.
В какой последовательности производится монтаж шведской плиты?
Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:
Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания
- Обустройство котлована.
- Монтаж дренажных труб.
- Прокладку коммуникаций.
- Укладку утеплителя.
- Армирование.
- Сборку теплого пола.
- Бетонирование.
Рассмотрим главные особенности этапов.
Размечаем участок
Указанная стадия работ предусматривает перенос проекта фундамента в условия местности
До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев
В процессе разметки определяются:
- контуры фундаментной основы;
- пути подключения инженерных коммуникаций.
После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации
Выполняем земляные работы
Земляные мероприятия включают следующие работы:
Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод
- Очистку стройплощадки от строительного мусора и растительности.
- Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
- Формирование уплотненной песчаной подушки толщиной слоя 30 см.
- Извлечение грунта по периметру котлована для дренажных магистралей.
- Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.
После окончания земляных работ приступайте к следующему этапу.
Обустраиваем систему дренажа
Последовательность действий:
- Постелите геотекстиль.
- Насыпьте щебенку.
- Уплотните щебень.
- Уложите трубы дренажа.
- Засыпьте слой щебенки.
После укладки всех слоев застелите подсыпку геотекстильной тканью.
Прокладываем инженерные коммуникаций
При выполнении работ соблюдайте следующую последовательность:
Под плиту необходимо заранее заложить все необходимые коммуникации
- Выполните монтаж коммуникаций.
- Насыпьте слой песка.
- Уплотните песчаную подсыпку.
После монтажа важно проверить правильность подключения инженерных сетей
Подбираем утеплитель и производим его укладку
Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.
Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:
- стойкостью к развитию микроорганизмов;
- экологической чистотой;
- устойчивостью к влиянию влаги.
Укладываем арматурную сетку и монтируем обогреваемый пол
При выполнении армирования обратите внимание на следующие моменты:
- используйте вязальную проволоку для соединения арматуры;
- укладывайте арматурную сетку двумя ярусами;
- обеспечьте расстояние до теплоизолятора 30-40 мм.
Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.
Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб
Рекомендации по укладке магистралей теплого пола
При укладке магистралей обогрева обратите внимание на следующие моменты:
- обеспечение расстояния 100 мм между магистралями обогрева;
- выполнение отступа от внешних стен 150-200 мм;
- правильность укладки труб согласно разработанной схеме.
После прокладки магистралей проверьте герметичность системы сжатым воздухом.

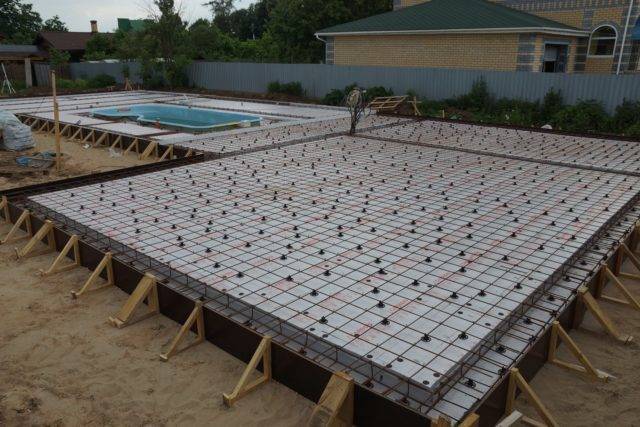

Монтируем опалубку
Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

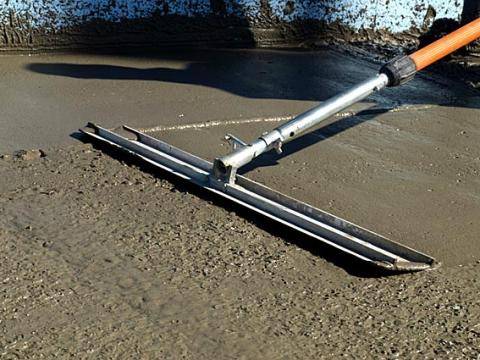

Выполняем заливку бетонной массы
При бетонировании соблюдайте следующие требования:
- заливайте бетон 10-сантиметровым слоем;
- производите заливку с интервалом не более часа;
- применяйте вибратор или плиту для трамбовки бетона.
УФФ – Утепленный Финский Фундамент
Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет. Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.
Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”. Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.
Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.
Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами. Вариантов таких лент есть много, я приведу схему от финского домостроительного концерна Оматало (Финндомо)
Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)
Упрощенная, но рабочая схема от Tim1313
Реализаций строительства УФФ у тех же скандинавов может быть много – в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта. При больших уклонах и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним. Могут использоваться разные схемы утепления ленты и периметра. В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.
Преимущества УФФ
Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП
- Может оказаться более выгодной и менее трудозатратой на участках с уклоном
- Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
- Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
- Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
- Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
- Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
- Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант
Недостатки и стоимость УФФ
Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные. Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку. Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.
Но увеличение по стоимости не драматическое. В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП. Хотя в ряде случаев, может оказаться сравнима, если не дешевле. Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.
Опорная пятка и цоколь из блоков
Обратная засыпка с внутренним утеплением
Раскладка теплого пола и заливка стяжки
Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант
(Visited 56 813 times, 1 visits today)
