Основные виды теплоизоляции
Может быть интересно
Теплоизолирующие материалы для обустройства электрического теплого пола изготавливаются из натурального и синтетического сырья. Из большого ассортимента можно выделить ниже представленные теплоизоляционные материалы.
Натуральная теплоизоляция выполняется по особой технологии из коры пробкового дуба поэтому получила название пробковой. Поставляется такой утеплитель в торговую сеть в виде рулонов длиной 10 м и шириной 1 м. Толщина колеблется от 1 до 10 мм. При монтаже нет необходимости ее приклеивать, она легко укладывается, обладает отличными звуко,- и теплоизоляционными свойствами, может иметь прорезиненное основание, что исключает выполнение дополнительной гидроизоляции.
Теплоизоляция пробковая
К современным теплоизоляционным материалам искусственного происхождения для электрического пола относят следующие изделия:
«Пенотерм». Изготавливается из полипропилена пористого, имеет ячеистую структуру, без разметки и с ней. Последняя облегчает процесс укладки. В качестве теплоотражающего слоя служит фольга, изготовленная из алюминия. В зависимости от качества монтажа может повысить тепловую эффективность до 70%. Поставляется утеплитель в торговую сеть шириной 1200 мм и длиной 10 и 30 м, различной толщины.
Утеплитель «Пенотерм»
«Пенофол». Изготавливается из вспененного полиэтилена. Имеет фольгированный слой толщиной 100 мк. Выпускается четырех типов, отличающихся поверхностями. У «Пенофола» типа А фольгированная поверхность находится с одной стороны, у типа В – с двух сторон, у типа С – одна сторона фольгирована, а другая – имеет клеевой слой, у типа АLР – тоже имеется фольгированная сторона, а на другой – расположена пленка из полиэтилена. Рулоны имеют толщину 3÷10 мм и длину 10÷30.
Материал для теплоизоляции «Пенофол»
«Фольгоизолон». Изготавливается из полиэтилена вспененного и имеет в своей конструкции пузырьки воздуха, а также фольгированный слой. Выпускается в двух модификациях:из сшитого (ППЭ) и несшитого (НПЭ) пенополиэтилена, отличающихся сроком эксплуатации. У изделий из сшитого полиэтилена он намного выше. Благодаря материалу с высокими техническими характеристиками, хорошо удерживает тепло. Поставляется с разметкой под теплый пол и без нее в листах, свернутых в рулоны, различной толщины и длины. Является идеальным теплоизолирующим материалом при обустройстве теплых полов на балконах, лоджиях и других холодных помещениях.
Материал «Фольгоизолон»
Дополнительным утеплителем может служить полиэтиленовая ламинированная пленка с разметкой под теплый пол. Используют изделия толщиной от 3 или 5 мм, шириной 1 м и длиной от 10 до 30 м.
Пленка утеплительная
Плюсы отражающей теплоизоляции
- Приемлемая цена при достаточно высоком качестве материала;
- Простота применения. Для монтажа не требуется специальных навыков и дорогостоящих инструментов;
- Компактность и эластичность материала. За счет компактности достигнута возможность его использования во множестве различных сфер. А за счет эластичности упрощается проведение монтажных работ в труднодоступных местах;
- Хорошие гидро- и пароизоляционные свойства;
- Хорошее шумопоглощение. Всем же нам нравится тишина в доме, почти все виды отражающей теплоизоляции прекрасно задерживают основную часть звуков снаружи;
- Экологичность. Не наносит вреда здоровью, так как выполняется из безопасных материалов;
- Пожаростойкость. Все отражающие теплоизоляторы изготавливаются из огнеупорных материалов;
- Долговечность. Эти материалы не подвергаются гниению, за счет чего сохраняют практически все свои теплоизолирующие свойства на очень долгий срок.
Монтажные работы по укладке матов
До того, как приступить к укладке матов, основание оснащают гидроизоляцией пленочного типа. Далее вдоль каждой стены проходят демпферной лентой и начинают выстилать маты. Плиты соединяют при помощи специальных замков. Если плиты имеют малый вес и толщину, то их склеивают и соединяют с помощью скоб – гарпунов.
Внимание! Полосы, обозначающие края, предназначены для нанесения разметки окончания обогреваемой зоны и облегчают монтажные работы. При укладке матов нельзя использовать крепежные элементы из металла, потому что это приведет к повреждению гидро — и теплоизоляции. Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется
Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется
При укладке матов нельзя использовать крепежные элементы из металла, потому что это приведет к повреждению гидро — и теплоизоляции. Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется.
Практичный пеноизол
Карбамидно-формальдегидный пенопласт, известный многим под названием Пеноизол, имеет схожие с пенополистиролом технические характеристики, которые мы привели чуть выше. Главное отличие этих материалов заключается в том, что пеноизол имеет первоначально жидкую консистенцию.
Позволяющий буквально заливать этот материал в труднодоступные места, где он впоследствии затвердевает. Благодаря этому пеноизол устраняет практически все воздушные пустоты, через которые может выходить тепло. Только надо помнить о том, что заливка пеноизола должна производиться при температуре не менее +5°С.
Еще одно отличие пеноизола от пенополистирола заключается в неспособности первого переходить обратно в жидкое состояние т.к. при возникновении пожара этот материал не оплавится и не станет выделять опасные для здоровья человека мономер стирол.
Правда, некачественные по своему исполнению пеноизолы могут выделять не менее опасные формальдегиды, и этот нюанс обязательно надо учитывать при выборе данного материала.
К тому же для обустройства пола этим материалом понадобятся специальные инструменты, которые имеются только у профессиональных бригад отделочников. Также стоит отметить тот факт, что срок службы этого утеплителя может превышать 80 лет.
Теплоизоляция водяного теплого пола по периметру комнаты
Для теплоизоляции водяного теплого пола по периметру комнаты применяют:
- Заводскую демпферную ленту (читать статью: Демпферная лента);
- Полоски основного или дополнительного утеплителя. Нарез полосок производится самостоятельно.
Укладывается теплоизолятор по периметру комнаты, на высоту, чуть больше толщины предполагаемой стяжки. Излишек утеплителя обрезается после застывания стяжки.
Примечание: Всё вышесказанное относилось к системе бетонного водяного теплого пола. Но мы помним, что есть еще системы деревянного теплого пола и полистирольного теплого пола. Эти системы также утепляются, но несколько другими утеплителями. Больше того, полистирольная система водяного теплого пола включает в свою конструкцию и специальные плиты для укладки труб и специальные теплоотражающие пластины.
Виды материалов и их описание
Популярная теплоизоляция для теплого пола:
- Пенопласт;
- Экструдированный пенополистирол;
- Минеральная вата;
- Пенофол;
- Маты теплоизоляционные монтажные для теплого пола.

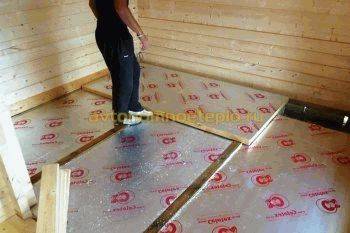

Пенофол — простой вариант утепления под теплый пол для домов с теплым подвалом или квартир
Вариант 1 — пенопласт
Самый популярный вариант в силу следующих преимуществ:
- Доступность. Материал можно приобрести почти в любом строительном магазине;
- Дешевизна. Цена квадратного метра составляет от 100 рублей за квадратный метр;
Материал продается во всех строительных магазинах и стоит недорого — это главные плюсы пенопласта
Большой ассортимент изделий. Вы можете приобрести материал плотностью от 15 до 35 кг/м 3 и толщиной от 20 до 200 мм. Для использования на полу я советую выбирать варианты с плотностью от 20 кг и толщиной от 30 мм;
Можно подобрать оптимальную толщину пенопласта в зависимости от того, какой уровень утепления необходим
Универсальность. Материал подходит для водяного, инфракрасного и электрического теплого пола.
Есть у варианта и недостатки:
- Невысокая прочность материала. При высоких нагрузках на напольное покрытие поверхность может продавиться. Чтобы избежать этого, необходимо делать стяжку толщиной не менее 6 см;
- Неудобство монтажа. Плотно соединить листы своими руками сложно, поэтому стыки нужно заполнять монтажной пеной или фиксировать листы на поверхности.
Процесс утепления пола выглядит так:

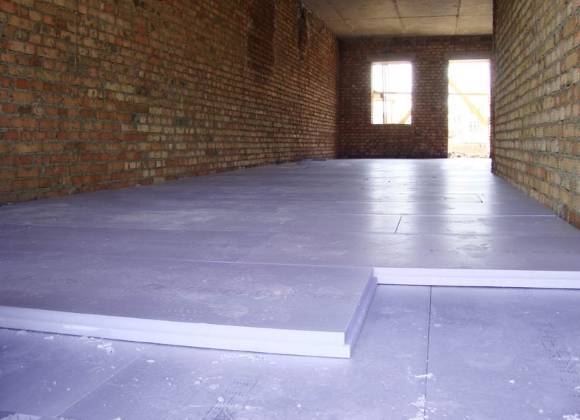

Вариант 2 — плиты из экструдированного пенополистирола
Экструдированный пенополистрирол или, как его еще называют, Пеноплекс — улучшенный вариант пенопласта. Его основные достоинства таковы:
Высокие теплоизоляционные показатели. Пеноплекс теплее обычного пенопласта на 40%, что позволяет использовать элементы меньшей толщины при утеплении;
Пеноплекс — материал с высокими теплоизоляционными показателями, что делает его одним из лучших материалов при утеплении поверхности под теплый пол
- Высокая прочность. Из всех теплоизоляционных материалов, о которых я рассказываю в обзоре, этот самый твердый и прочный. Поэтому Пеноплекс идеально подходит для помещений с высокой нагрузкой на пол;
- Удобная система соединения. Наличие пазов на торцах позволяет стыковать листы очень плотно. Это повышает эффективность утепления и упрощает работу, вам нужно просто совместить элементы до упора;
Советы по выбору
Чтобы сделать выбор материала, который оправдает затраченные на него денежные средства, требуется обращать внимание не только на характеристики сырья и его параметры, но и на эксплуатационный срок материала. Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы. Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов
Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет
Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет
Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы. Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет.
Что касается свойств материала, на которые стоит обратить внимание в первую очередь, необходимо выделить следующие:
- коэффициент теплопроводности;
- уровень стойкости к механическим нагрузкам;
- стойкость к динамическим воздействиям;
- паропроницаемость;
- гигроскопичность;
- плотность материала.
Для помещений с высокими потолками, высота которых превышает 250 см, можно остановить свой выбор на прочных утеплителях с жесткой полимерной основой. Для деревянных полов лучше всего приобретать экологически безопасный и негорючий материал. Хорошим вариантов теплоизоляции в данном случае может оказаться минеральная вата. Для полов, где система подогрева обустроена при помощи кабеля, главным свойством утеплителя является наличие теплоотражающего слоя, вне зависимости от того, в каком виде будет выполнен материал.
Толщина пластины утеплителя под теплый пол водяной
Надо сказать, что материал, из которого выполнен утеплитель, может быть разным. Наиболее известен пенополистирол. По некоторым своим свойствам он схож с пенопластом, но его эксплуатационные характеристики гораздо практичнее. Для утепления применяются также минеральная вата, эковата, пробковый материал и другие.
Но не только свойства используемого для утепления материала влияют на эксплуатационные характеристики теплоизоляции и на ее способность сохранять тепло. Важную роль играет такой параметр, как толщина теплоизоляционного слоя.
Поскольку речь идет об утеплителе под теплый пол, то обращать внимание на климатические условия при определении толщины не имеет должного смысла: сама нагревательная система теплого пола нивелирует климатические контрасты. Однако все равно существуют определенные правила. Так, если используется пенополистирол, то рекомендуется применять лист толщиной не менее 30 мм
К тому же для наибольшей эффективности и максимальной плотности листы усиливаются полимерным полотном, которое содержит армирующую сетку.
Кстати, утеплитель из пенополистирола для пола с водяной системой подогрева можно купить уже готовый, имеющий специальную разметку. Подобные листы полностью готовы к употреблению, остается только удалить излишки. По стандарту они квадратные с длиной стороны 50 см.
Надо помнить, что теплый пол – это не просто трубы, «прячущиеся» под напольное покрытие и обогревающие комнаты. На самом деле это многослойная система, и от качества и правильности монтажа каждого слоя зависит полноценная работа теплого пола в целом. Если такой пол лишить утеплителя, то за зиму он вполне может потерять приблизительно 25% тепла. Согласитесь, что это очень немало. Именно поэтому так необходима качественная теплоизоляция.
Сфера применения
Для теплоизоляции пола допускается использование любых утеплителей, однако сфера применения каждого из них существенно ограничивается технико-физическими особенностями материалов разных типов. Самым универсальным вариантом считается гидрофобизированная минвата либо экструзионный пенополистирол.
Неплохим вариантом можно назвать насыпной керамзит, однако его применение приведет к значительному увеличению давления на опоры, поэтому его использование оправдано только в новых домах либо в строениях с дополнительно усиленным фундаментом. Кроме того, керамзит существенно повышает линию пола и, соответственно, сокращает высоту потолков, это обязательно нужно иметь в виду, особенно если работы проводятся там, где высота комнат невелика.
Если монтаж проходит на деревянном основании, то основным требованием, предъявляемым к материалам, является их паропроницаемость, в противном случае природная способность древесины «дышать» будет сведена к минимуму. Именно поэтому здесь не допускается использование экструзионного пенополистирола.
Для помещений, расположенных на первом этаже, стоит отдать предпочтение таким утеплителям, которые дополнительно обладают свойством поглощать внешние звуки. Системы теплых полов требуют фольгированных покрытий, чаще всего здесь используется изофол или фольгированные маты.
В ситуациях, когда собственники жилья не считают нужным демонтировать пол, утепление проводят со стороны цоколя и подвала – в этом случае сыпучие материалы не подходят, стоит отдать предпочтение рулонным либо плитным утеплителям.
Теплоизоляция для теплого пола: обзор вариантов + правила их укладки
Создавая комфортные условия в жилом помещении, нужно стремиться, чтобы тепло при обогреве распространялось равномерно по всему объему. Как правило, следуя законам физики, теплый воздух поднимается вверх, в то время как пол остается самой холодной зоной.
Часто перепады температур на верхнем и нижнем уровне пространства пребывания человека очень существенны. Это создает дискомфорт и может служить причиной простудных заболеваний. Равномерное распределение тепла, постоянного исходящего снизу, создает необходимый теплообмен.
Чтобы система обогрева работала эффективно, необходима теплоизоляция для теплого пола. Сегодня мы проведем сравнительный обзор различных теплоизоляционных материалов.
Теплый пол можно использовать как в качестве дополнительного обогрева помещения, так и сделав его основной системой отопления.
Зачем нужно изолировать систему?
А и правда.. зачем? Давайте разберемся:
- Уменьшаются естественные потери тепла через самую холодную поверхность в помещении наружу или в грунт. В обычных условиях величина потерь тепла достигает 20% их общего объема.
- Излучаемая энергия равномерно и рационально распределяется по периметру обогрева. При этом не расходуется на обогрев перекрытий и элементов конструкций, находящихся ниже обогреваемой площади.
- Экономится энергия на дополнительный подогрев, уменьшается стоимость отопления.
- Создается дополнительная звукоизоляция.
- Предотвращается попадание из земли или подвала влаги в помещение через напольное покрытие.
Факторы, влияющие на выбор теплоизоляции
Существует три основных вида систем «теплый пол»: водяная, инфракрасная и электрическая. И от того, какая из них будет устанавливаться, напрямую зависит использование теплоизоляционного материала. Кроме того, теплоизоляция под теплый пол выбирается с учетом нагрузок, воздействующих на напольное покрытие.
Основными характеристиками материалов защиты от тепловых потерь можно считать:
- высокую прочность на сжатие, упругость;
- незначительную степень деформации при воздействии нагрузок;
- устойчивость к агрессивным средам;
- низкую теплопроводность;
- высокую плотность (для напольной изоляции она должна быть не менее 25 кг/м3);
- минимальное влагопоглощение.
Правильность укладки слоя теплоизоляции гарантирует сохранение теплотехнических характеристик при длительной эксплуатации
Пробковая подложка
Экологически чистый плотный натуральный рулонный утеплитель. Область использования ограничивается предельной высотой помещений (при укладке материала высота поднятия пола составляет 3-4 см) и высокой стоимостью утепления.
Очень важный нюанс — пробковая подложка используется только в комплекте с дополнительным луче-отражающим слоем
Полипропилен
Полипропилен в виде экструдированных плит: звуко- и теплоизоляционное покрытие с закрытой ячеистой структурой. Не гигроскопичный. Хорошо поддается обработке. Выдерживает температуры до 130°С. А еще используют пенополистирол с накладкой в виде полипропиленовой пленки:
Пенополистирол
Экструдированный пенополистирол толщиной 50–100 мм: наилучшая теплоизоляция для водяного теплого пола. Прочный, легкий, твердый, недорогой материал, устойчивый к резко отрицательным и высоким температурам и сохраняющий при этом полностью свои свойства при длительной эксплуатации. Этому способствует воздушное наполнение ячеистой структуры.
Пенополистирол не разрушается в агрессивной среде. Не впитывает влагу и не разбухает. Устойчив к грибковому поражению, легко собирается при укладке.
Металлизированная лавсановая пленка
Такая подложка в качестве покрытия вспененного пенополистирола создает надежную защиту от разрушения пола при взаимодействии со щелочной средой цементно-песчаной стяжки. Алюминиевая фольга, без покрытия ее высокотемпературной ПВХ-пленкой, не используется ввиду неустойчивости фольгирующего слоя к коррозии.
Подложка, предотвращающая потери тепла, должна укладываться по всей поверхности, подлежащей подогреву, даже если в этом месте не планируется укладка греющих труб.
Это делается для того, чтобы не нарушить целостность поверхности, обеспечить однородность структуры, для повышения надежности и прочности покрытия
Обратите внимание, что какой бы материал не применялся в качестве теплоизоляции, на него должен быть выдан сертификат качества
Говорит эксперт: проведение тестов различных подложек
Правильный выбор теплоизоляции не только повысит эффективность использования системы «теплый пол», но и продлит срок службы всех ее элементов, обеспечит комфорт и уют в вашем доме.
- Алексей
- Распечатать
Какой утеплитель выбрать для водяного теплого пола
Практически в каждой инструкции по самостоятельной укладке водяного пола указывается на необходимость использования утеплителя. Изоляционный слой помогает равномерно распределить тепло в помещении. Утеплитель для водяного теплого пола снижает тепловые потери и обеспечивает равномерный прогрев помещения.
Зачем нужен утеплитель под водяные полы
Согласно инструкции монтажа, в пирог под теплый водяной пол надо обязательно включить слой теплоизоляции. Хотя некоторые монтажные бригады упускают прокладывать изоляционный слой, но это является грубым нарушением правил укладки системы отопления.
Специальная теплоотражающая подложка под водяной тёплый пол служит своеобразным экраном, не дающим тепловому излучению уходить в ненужном направлении. Проще говоря, с помощью изоляции система отопления нагревает не квартиру соседей, живущих снизу, а свое собственное жилье.
Виды утеплителей под тёплый пол
Хотя существует большое количество самой разной теплоизоляции, на самом деле ее можно условно разделить всего на две категории.
К этой категории относится пенопласт и пенополистирол под теплый водяной пол. Преимуществом полистирольных систем является высокая прочность и способность выдерживать механическую нагрузку.
Рулонная теплоизоляция
Пользуется заслуженной популярностью. Фольгированная отражающая теплоизоляция для водяного тёплого пола позволяет сократить толщину «пирога». Фольга эффективно отражает тепловое излучение.
Как послойно должен выглядеть пирог водяного пола
Подготовка пирога под полы должна осуществляться в строгом согласии с рекомендацией производителя. Монтажные работы проводятся следующим образом:
Черновой пол – основание должно быть ровным. От этого зависит качество выполнения остальных работ. Пирог по плитам перекрытия можно укладывать без заливки черновой стяжки.
Пластиковая подложка для монтажа укладывается исключительно на выровненное основание. Конструкция пластиковой системы позволяет сразу поверх матов осуществить заливку финишного бетонного слоя.
Рекомендуемая толщина пенополистирольного утеплителя не менее 5 см. Фиксацию плит выполняют с помощью специальных клеевых растворов, замки на стыках проходят монтажной пеной. Дополнительно осуществляют крепление теплоизоляции с помощью дюбелей «грибков».
Для увеличения прочности пола, пластмассовые подложки закрывают плитами (ЦСП, ГВЛ и т.д.). Полистирольный пол выдерживает нагрузку подобную цементной стяжке, но весит приблизительно в три раза меньше. Сверху обычного утеплителя обязательно стелют армирующую сетку и после укладки водяного контура заливают бетонным раствором.
Укладка теплого водяного пола на маты, как показало сравнение теплоизоляционных материалов (их технических характеристик и сложностей, связанных с монтажом), более целесообразно. Допустимая нагрузка на пенополистирольную систему 50 кН/м². Вес конструкции позволяет укладку даже в высотных зданиях на последних этажах, где применение бетонного пирога запрещено.
Особенности укладки утеплителя
При монтаже утеплителя следует учитывать виды используемых матов, так как от этого зависят нюансы укладки материала:
Сверху пенопласта обязательно стелется фольгированная подложка. Прокладывается армирующая сетка, по которой и осуществляется монтаж труб.
Некоторые нюансы монтажа указываются в инструкции по эксплуатации. Строгое соблюдение рекомендаций производителя, является залогом высокой теплоотдачи отопления с помощью теплых полов.
Расчет мощности и температуры тёплого водяного пола
Калькулятора выбора мощности отопительного котла
Калькулятор расчета количества секций радиаторов
Калькулятор расчета метража трубы теплого водяного пола
Расчет теплопотерь и производительности котла
Расчет стоимости отопления в зависимости от типа топлива
Калькулятор расчет объема расширительного бака
Калькулятор расчета отопления ПЛЭН и электрокотлом
Расходы на отопление котлом и тепловым насосом
Особенности нанесения и толщина слоя
Нанесение слоя
В магазинах тонкий утеплитель для пола и стен продается в специальных емкостях. При этом никаких манипуляций проводить с веществом не нужно. Также не нужны никакие закрепляющие конструкции, как в случае с пенопластом. Наносить прослойку для лучшей адгезии нет никакой необходимости, так как вещество само по себе хорошо ложится на поверхность.
Наносится состав при помощи валика или кисти. Специальных навыков при этом не потребуется. Если надо утеплить большую площадь, то рекомендуется использование распылителя. Это поможет значительно сократить время работы и качественно нанести состав на всю поверхность. Такой способ позволяет заполнить все микрощели, не допустив образования «мостиков холода».
На первом этапе нужно нанести слой толщиной 1 мм. Затем даются сутки на высыхание, а затем процедура повторяется. Таких циклов может быть несколько, но конечный слой не должен превышать 5 мм. Дальнейшее напыление будет попросту неэффективным
Сверхтонкая изоляция не требует особых навыков или больших трудозатрат. Все делается достаточно легко и быстро.
